Что такое ремень грм, через сколько километров его нужно менять и что будет если он порвётся

Что будет, если неправильно выставить метки?

Последствия неправильно выполненной работы могут быть как незначительными, так и весьма ощутимыми

Именно по этой причине важно подойти к выполнению всей работы ответственно. Если нет должного настроя или уверенности в собственных силах – доверьте работу профессиональному автомеханику

В зависимости от марки автомобиля, могут возникнут следующие неприятности в ходе эксплуатации автомобиля:

• Сбитые фазы часто становятся причиной прогара клапанов
• Гнутся клапана на некоторых автомобилях семейства ВАЗ
• Возможно деформирование ГБЦ, выход из строя направляющих втулок, образование трещин внутри элементов
• Остаток масла на свечах зажигания

Вышеназванные последствия неправильной установки меток наблюдаются в большинстве случаев. Но, например, на 8-клапанном двигателе ВАЗ-2114 клапана не гнутся и не загибаются даже в самых тяжелых случаях. А вот 16-клапанный силовой агрегат «четырнадцатой» таких преимуществ не имеет, поэтому может потребоваться капитальный ремонт двигателя.

Источник

Ремень и его универсальные функции

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Ременная передача является лучшим способом передачи момента вращения ротору генерирующего устройства, придуманным на сегодняшний день

Этот способ успешно применяется уже много лет, отличаясь от других методов своей простотой. Для осуществления ременной передачи не нужны сложные и многочисленные компоненты – достаточно двух шкивов с валами, соединенных между собой эластичным ремнем

Ременная передача является лучшим способом передачи момента вращения ротору генерирующего устройства, придуманным на сегодняшний день. Этот способ успешно применяется уже много лет, отличаясь от других методов своей простотой. Для осуществления ременной передачи не нужны сложные и многочисленные компоненты – достаточно двух шкивов с валами, соединенных между собой эластичным ремнем.

Тут сам ремень становится универсальной деталью, ведь на него возлагается множество функций. В первую очередь главная задача – обеспечивать вращение шкивов.

Ремень дает передачу ротору генератора, который обязан постоянно вращаться в процессе работы автомобильного двигателя. Ремень в данном случае обеспечивает не только это, но и четкость передачи, сглаживая толчки и рывки, неизбежно поступающие от кривошипного вала.

Ремень обеспечивает вращение бесшумное, а качественные изделия способны одновременно быть в меру жесткими и прочными, тем самым, выдерживая длительные нагрузки.

Ещё одно преимущество ремня: это его компактность. Он занимает мало места, одновременно с этим выполняя задачи в масштабе, не сопоставимым с его размерами. Генерирующее устройство, водяной насос, кондиционерный компрессор, насос ГУР – все это работает благодаря вращению ремня.

Не удивительно, что после таких нагрузок ремень не выдерживает. Отвратительный «лязг», издаваемый проблемным ремнём – и есть тот самый свист, о котором мы пишем. Причина – проскальзывание ремня. Порой этот свист бывает настолько сильный, что слышен на очень большом расстоянии.

Как грамотно выставляются метки в процессе замены/установки ремня на «девятке»

Работа грм на автомобилях с передним приводом осуществляется посредством зубчатого ремня. Каждая очередная замена ремня АвтоВаз рекомендована после 65-тысячного пробега. Помимо замены самого элемента, рекомендована также смена ролика.

Алгоритм выполнения замены ремня грм выглядит следующим образом:

Важно суметь выставить метки так, чтобы в передней части мотора риска на колесе распредвала совпадала с верхним приливом на крышке ремня. Что касается второй метки, то она связана с лючком кожуха сцепления

Она находится под трамблером. Этот лючок бывает защищен спецзаглушкой резинового типа, которую следует вытащить. И при верно выставленных метках, следует проверить по метке лючке: если в треугольнике лючка видна риска, совпадающая с торцом маховика, значит, все правильно

Что касается второй метки, то она связана с лючком кожуха сцепления. Она находится под трамблером. Этот лючок бывает защищен спецзаглушкой резинового типа, которую следует вытащить. И при верно выставленных метках, следует проверить по метке лючке: если в треугольнике лючка видна риска, совпадающая с торцом маховика, значит, все правильно.

Продолжается процедура замены ремня:

Установка ремня грм является довольно непростой рабочей манипуляцией. В первую очередь рекомендуется постараться вдеть ремень с правой стороны «ветки».

Затем, как только ремень встал на место, следует натянуть его шагом натяжного ролика, а после зафиксировать в таком положении.

На завершающем этапе работ вновь сверить тождественность меток. Например, пока маховик коленвала снят, можно добавочно диагностировать метку на коленвале путем сопоставления метки на звездочке вала и выреза на маслонасосном приливе. Если метки не на месте, придется снова повторить установку. Делается это до тех пор, пока метки не совпадут. После этого коленвал проворачивается на два оборота, совместимость диагностируется заново. Если метки совпадают, надо переходить к сборке.

После того, как все собрано, силовой агрегат запускается. Если появляется характерный гул, которого быть не должно, это явно свидетельствует о перетяжке ремня. Придется заново провести регулировку.

После закрывания ремня защитной крышкой, рекомендуется проверить ремень на момент задевания, а силовой агрегат – на чистоту функционирования. Если стуки и шум не исчезают, крышку рекомендуется поставить на болтах, тем самым, затянув ее в нужное положение.

Меняем ремень ГРМ Renault Logan

Ремень механизма газораспределения Рено Логан отличается достаточно небольшим ресурсом, поэтому момент, когда его необходимо менять, наступает после 60 тыс. км, которые проезжает машина.

Замена ремня ГРМ Рено Логан 8 клапанов (К7М)

Кроме набора инструментов, с помощью которых поршень 1-го цилиндра устанавливался в ВМТ, для манипуляций по замене ремня ГРМ Логан восьмиклапанного мотора используют ключ с размерностью 10 мм. Натяжитель проворачивается спецключом или круглогубцев с отогнутыми губками.

Действия при замене отработанного ремня Рено Логан:

После установки поршня в верхней мертвой точке рассоединяем колесо привода вспомогательных агрегатов и коленчатый вал.
Извлекаем нижнюю часть крышки ГРМ, закрепленную тремя болтами. (ссылка на источник фото)

Нанесите отметины, ориентируясь по которым, во время установки вы сможете определить корректное положение натягивающего элемента, после чего, ослабляя фиксирующую гайку, проворачиваем натяжитель по часовой стрелке.
В порядке очереди освобождайте от ремня шкивы водяного насоса, распределительного и коленчатого валов, а также механизм натяжителя

(ссылка на источник фото)

При смене натяжителя учтите, что элемент устанавливается отверстиями для ключа наружу.
Новый ремень фиксируют соответственно отмеченного стрелками направления движения элемента во время работы мотора, начиная с зубчатого шкива распредвала, затем переводят на шкивы водяного насоса, коленвала и натяжителя.
Проворачивая ролик против часовой стрелки, обеспечиваем натяжку ремня.
Затягиваем гайку фиксации натяжителя.
На коленчатом вале закрепите колесо, передающее движение механизмам вспомогательных элементов, 2 раза проверните вал и убедитесь в совпадении меток, регулирующих правильное положение шкивов распредвала и коленвала.
Обратите внимание на степень натяжения ремня ГРМ. Если ведущее звено перекручивается на 90 градусов и больше, натяжение ослаблено.
После совмещения меток и контроля натяжения снимаем шкив, которым приводятся в движения вспомогательные агрегаты;
Произведите установку всех демонтированных элементов.

Замена ремня газораспределения Logan 16 клапанов (К4М)

Замена ремня ГРМ на агрегированном шестнадцатиклапанным мотором Рено Логан производится инструментами, входящими в набор для установки поршня в ВМТ, с применением торцевой головки «на 10» и шестигранника 6 мм.

Как поменять ремень:

1. После установки поршня ВМТ, снятием соответствующего болта демонтируйте колесо вспомогательных механизмов.
2. Снимите крышку защиты ремня, вывернув соответствующие фиксаторы.

   (ссылка на источник фото)

3. Установите шестигранник в соответствующий паз натяжительного ролика, чтобы он не прокручивался при ослаблении гайки.
4. После снятия ремня газораспределения избавьтесь от гайки крепления ролика.
5. Снимите промежуточный ролик ремня, зафиксированный болтом и шайбой.
6. Во время монтажа нового элемента натяжения выступом нужно попасть в паз мотора. Для затяжки гайки необходимо усилие 7Нм.
7. Натягиваем ремень ГРМ Рено Логан.
8. Фиксируя ролик шестигранником, нужно на 7-8 мм по часовой стрелке сдвинуть подвижную отметку, выступающую на внешней части корпуса натяжителя.

   (ссылка на источник фото)

9. Установите колесо, передающее движение вспомогательным механизмам, затем снимаются вспомогательные фиксирующие элементы коленвала и распредвала.
10. Оберните 6 раз болт, крепящий колесо вспомогательных механизмов и коленчатого вала.
11. Ослабляем гайку, отвечающую за фиксацию натяжительного механизма, подводим подвижную метку к неподвижной. Затягиваем крепление динамометрическим ключом, прикладывая усилие, равное 27 Нм;
12. Методом установки поршня 1-го цилиндра Логан в ВМТ проверьте, правильно ли отрегулированы газораспределительные фазы;
13. Соберите все демонтированные элементы.

Периодичность замены ремня грм на «Рено Логан»

По регламенту, ремень ГРМ необходимо менять каждые 60 000 км пробега или через 4 года активной эксплуатации. Ничего страшного не случится, если замена произойдёт и на 70 000 км, утверждает регламент. Но на практике всё зависит от манеры езды: у одних автолюбителей ремень сдаёт позиции уже на 50 000 км, у других спокойно живёт до 100 000 км. Автомобилисты рекомендуют менять ремень после 45 000 км пробега, немного корректируя эту цифру по результатам диагностики.

Когда точно надо менять ремень

Согласно регламенту, через каждые 15 000 км пробега Logan должен проходить техническое обслуживание. Даже если до плановой замены ремня ГРМ ещё далеко, во время ТО его нужно тщательно осмотреть. О том, что он скоро выйдет из строя, сигнализируют:

• расслоение резино-металлической основы;
• появление трещин и порезов;
• отделившиеся кордовые нити;
• складки, изгибы, вмятины и прочие деформации;
• повреждённые зубцы;
• замасленный материал ремня.

Если ремень в порядке, а до плановой замены ещё далеко, его просто подтягивают и оставляют до следующей диагностики.

Что будет, если не поменять ремень вовремя

Результатом несвоевременной замены ремня ГРМ может стать сильная деформация клапанов в головке блока цилиндров. В этом случае ремонт может стоить очень дорого. Клапана гнутся на обеих версиях 8-клапанных двигателей, устанавливаемых на Логан, и на K7M, и на K7J.

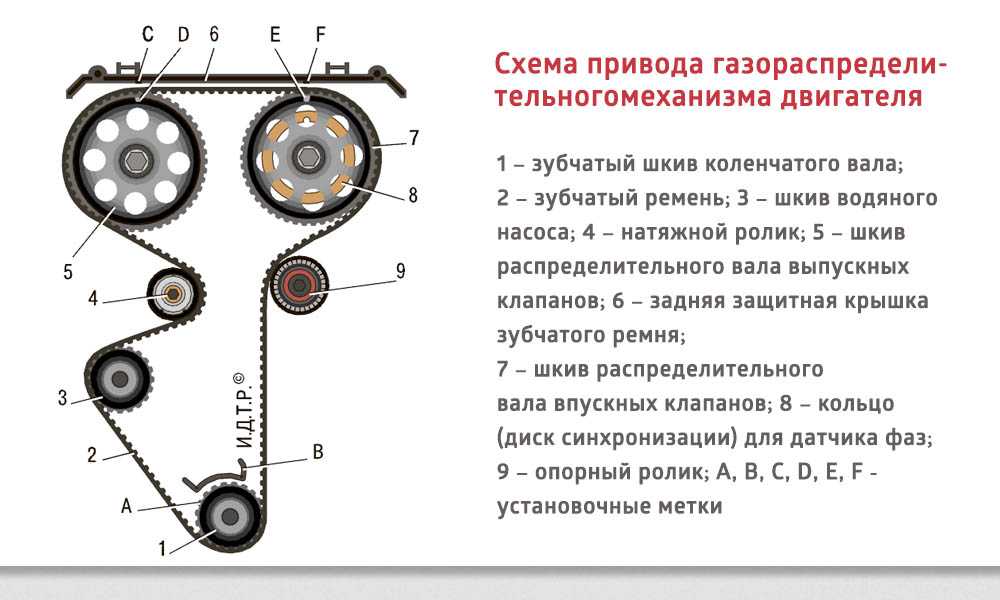

Схема ремня ГРМ

Система газораспределительного механизма выглядит таким образом:

1. Комплект ГРМ
2. Распредвал
3. Упорная шайба
4. Шкив распредвала
5. Ремень ГРМ
6. Натяжной ролик
7. Болт М6
8. Болт шкива распредвала 8200651816
9. Гайка
10. Шпилька
11. Шайба

Установка нового ремня ГРМ

1. Достаем свежий комплект ГРМ.

Комплект ГРМ.

1. Устанавливаем натяжной ролик на место.

1. На ремне ГРМ расположены две метки и стрелочки направления вращения, совмещаем нижнею метку с меткой на звездочке коленвала.

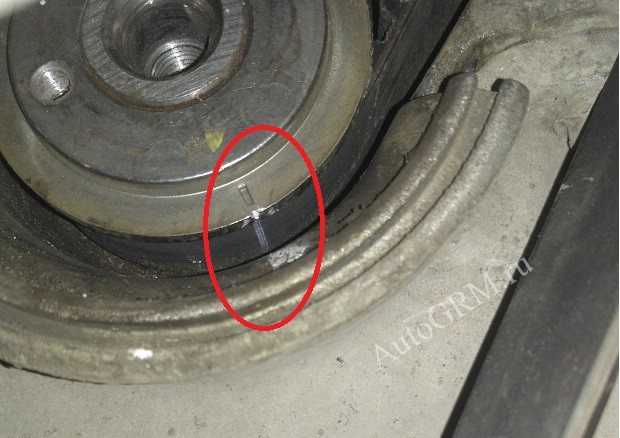

1. Устанавливаем на место звездочку вместе с ремнем.

Установленная звездочка коленвала.

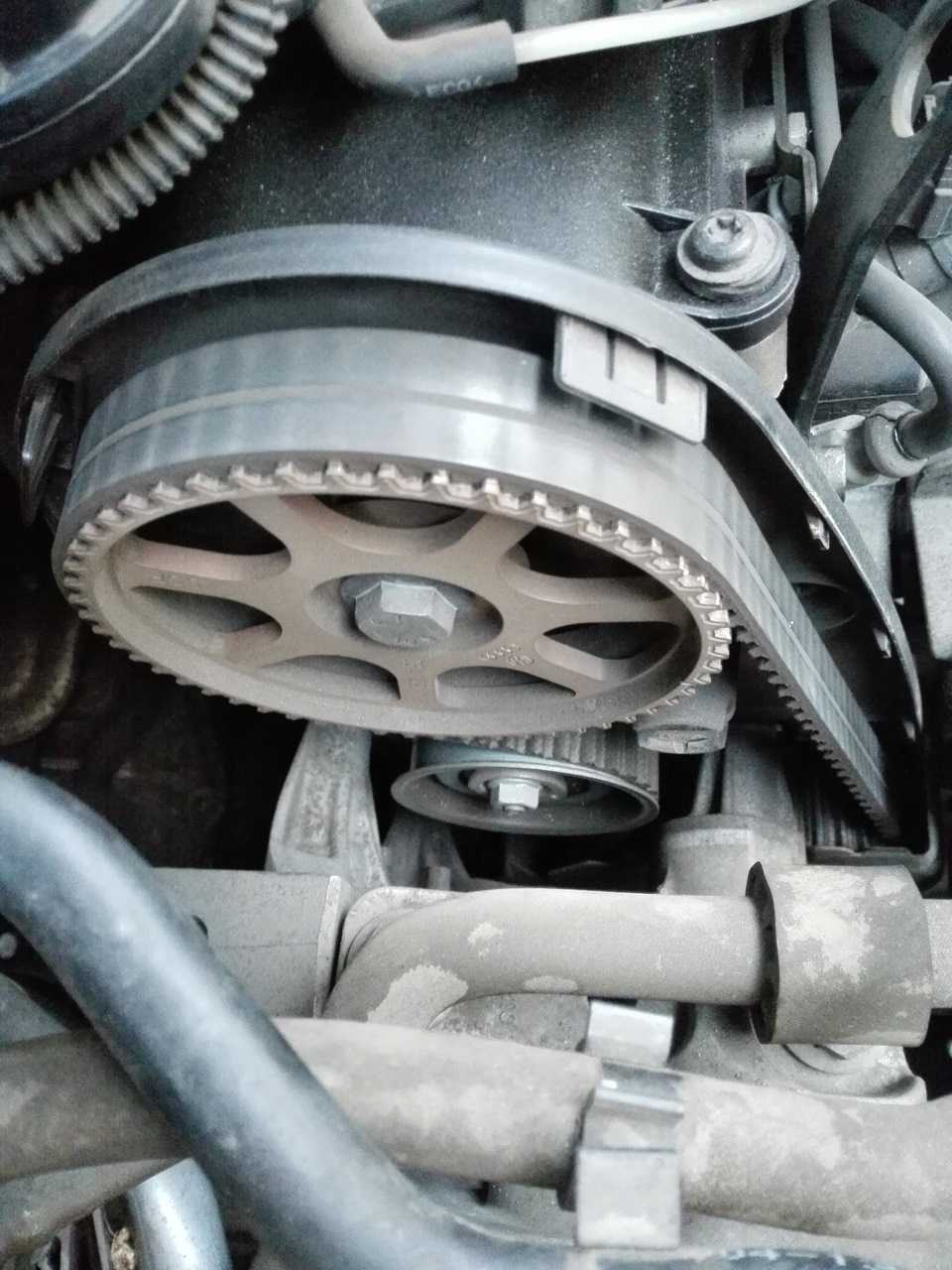

1. Одновременно надеваем ремень на звездочку распредвала, совместив верхние метки и натяжной ролик. Следим что бы правая ветвь ремня была натянуты.

Метка на звездочке распредвала.

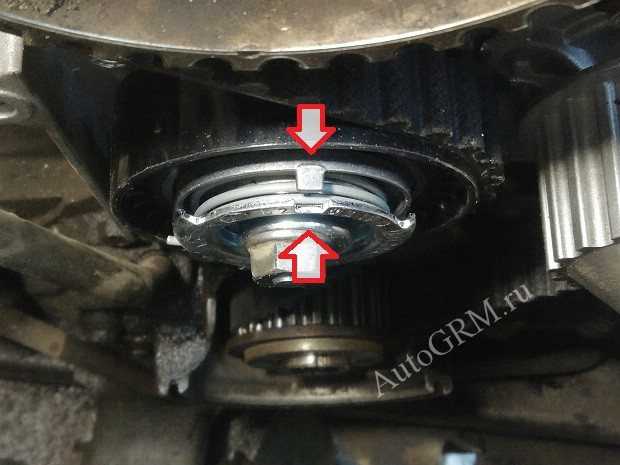

1. Натягиваем натяжной ролик, обязательно по стрелочки, до совпадения меток на нем.

Правильная натяжка.

1. Затягиваем гайку.

Мне на некоторых форумах попадались горе советчика, мол надо ремень немного перетянуть и он со временем растянется и все встанет на свои места. Не поддавайтесь на провокации, если есть определенный момент натяжения ремня его надо придерживаться!! Помните, что не натянутый ремень ведет к быстрому износу зубьев и как следствие перескакивание его. Перетянутый ремень это повышенный износ подшипника помпы и в разы сниженная надежность.

1. Проворачиваем коленвал по часовой стрелке два оборота и смотрим на натяжку, если что подтягиваем. Устанавливаем все детали в порядке обратном снятию. Не забываем про антифриз. Ну вот и все ребята.

Типы ГРМ в зависимости от привода

Привод бывает ременной, цепной и зубчатый, или шестеренчатый, — в зависимости от того, что именно связывает коленвал и распредвал. В современных ДВС не бывает зубчатого ГРМ.

В ременном приводе ГРМ вращение от коленвала передает зубчатый ремень, который вынесен за картер ДВС. Он не требует дополнительной смазки и снижает уровень шума. Обслуживать такой привод относительно недорого и несложно.

Ресурс ремня сравнительно невелик — 60 000—70 000 км. Но, например, на Ауди А4 четвертого поколения, которые выпускались в 2007—2013 годах, производитель рекомендует менять ремень каждые 150 000 км пробега. На Ауди А6 с двигателем 2.0 TD CAGB ремень может пройти более 200 000 км — как хорошая массивная цепь.

Обрыв ремня у 16-клапанного ДВС может привести к загибу клапанов и серьезным повреждениям самого двигателя — восстановление обойдется дорого. У одновальных ДВС поршень цилиндра не достает до клапанов даже в самом верхнем положении — если ремень внезапно порвется, велика вероятность, что машина просто заглохнет и больше не запустится. Например, так у большинства 8-клапанных двигателей для Лад.

С ременным приводом можно купить автомобиль любого размера: какую угодно Гранту, Поло 2015 года выпуска и моложе, все поколения Логана, новый Ленд Ровер Дискавери с дизельным двигателем 3.0 и старые авто бизнес-класса. Ремни ГРМ на БМВ и Мерседесах по надежности не уступают массивной долговечной цепи, но встречаются только на старых машинах, которые не выпускают с середины 1990-х.

Цепной привод ГРМ. Механизм приводит в движение цепь, которую устанавливают в корпусе двигателя. Цепному приводу необходима смазка и дополнительные детали вроде башмака и успокоителя.

Обычно срок службы цепи — 150 000—200 000 км, поэтому менять ее нужно реже, чем ремень, но стоит она прилично дороже. У некоторых современных двигателей ресурс цепи почти как у ремня — около 100 000 км. Например, у Тигуана предпоследнего поколения с двигателем 1,4 л или у Октавии с 1,8 л. Необходимость соответствовать жестким экологическим требованиям вынуждает автопроизводителей уменьшать вес авто и узел ГРМ в том числе.

В отличие от ремня, который может внезапно оборваться, цепь со временем растягивается и может перескочить на один, два и более зубьев. Фазы распределения ГРМ сместятся, появятся проблемы в работе двигателя. Это не так страшно и дорого, как если бы загнуло клапаны, хотя бывают и тяжелые случаи.

Например, если на цепных двигателях концерна VAG 1,2 и 1,4 л проскочит цепь, придется ремонтировать головку блока цилиндров и менять клапаны. А если все пойдет совсем плохо и клапан повредит стенки цилиндра, придется менять двигатель целиком.

В основном цепной привод устанавливают в двигатели легковых автомобилей бизнес-класса и внедорожники. У концернов «Мерседес» и БМВ комплектация с цепью ГРМ есть практически у всего модельного ряда. «Тойота» ставит цепной привод на Хайлюкс и Ленд Крузер, «Ниссан» — на Икстрейл и Патфайндер.

Вместе с тем цепи все чаще встречаются у малолитражек и авто эконом-класса. ДВС с цепным приводом есть у Тойоты Ярис, Фольксвагена Поло седан до 2014 года, у Шкоды Октавии и Рапид, у Киа Рио и Форда Фокуса.

Технические характеристики 1KRFE

1KRFE создавался, как двигатель для городских транспортных средств с малым объемом. Мотор компактный и резвый для мини-авто. Обладает следующими достоинствами:

• высокая тяга на средних и низких оборотах;
• малый вес;
• экономичность расхода топлива;
• небольшой уровень выброса вредных газов. Двигатели серии 1KRFE соответствуют экологическому классу Евро 4.

1KRFE – это трех-цилиндровый с прямым их расположением двигатель. Объем цилиндров равен 996 кубических сантиметров. А более подробную информацию можно увидеть в таблице ниже.

Параметр ДВС 1KRFE	Значение
Вес общий	69 кг
Мощность	71 лошадка
Степень сжатия	10,5:1
Диаметр цилиндра	71 мм
Ход поршня	84 мм
Количество клапанов на 1 цилиндр	2
Крутящий момент	91 Нм
Система подачи горючего	EFI – распределенный электронный впрыск
Смазочная система	Комбинированная
Расход бензина в городе на 100 км Расход бензина по трассе на 100 км	5,5 л 4,1 л
Октановое число горючего	95
Жизненный ресурс	250 тысяч км

ГРМ создан по схеме DOHC. Все 12 клапанов оснащены системой VVT-i. Впускной коллектор сделан из пластмассы. Такой прием позволил понизить температуру и увеличить наполнение цилиндров горючей смесью.

Инструкция

Подвешиваем правое переднее колесо и снимаем, снимаем кожух двигателя и правый пластиковый брызговик, держится двумя поршнями и пластиковой гайкой.

Отрываем болт крепления шкива коленвала. Для этого в салон ставим помощника, который включает пятую передачу и нажимает на тормоза, и в это время легким движением руки и головы ослабляем болт коленвала на 18.

Играем с мотором, но помним, что у Логана дюралюминиевый поддон, поэтому между домкратом и поддоном кладем большую доску. Откручиваем пять болтов крепления двигателя.

Снимаем опору.

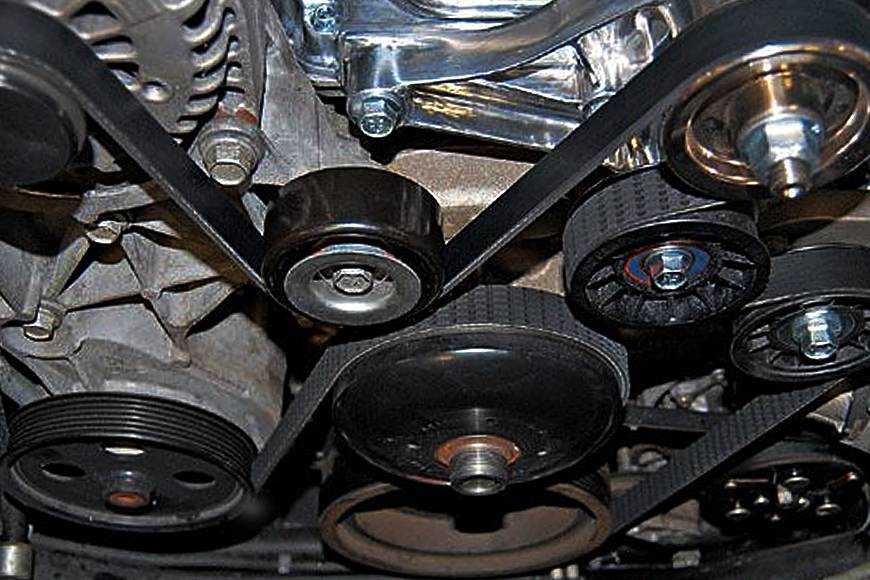

Снимаем приводной ремень вспомогательных агрегатов, на этом двигателе именно тот, который вращает и кондиционер, и гидроусилитель, и генератор.

Положение ремня, вид снизу.

Надеваем ключ на 13 на болт приемной бобины и поворачиваем его по часовой стрелке, чтобы ослабить сервисный ремень. Заодно снимаем с насоса ГУР.

С помощью ключей 10 и 13 откручиваем защитную крышку верхнего раздачи.

Голова на 8 ниже.

Снимаем обе крышки и протираем чистой тряпкой.

Это картина.

1 — шкив распределительного вала.

2 — насос.

3 — приемная бобина.

4 — шестерня коленчатого вала.

Выставление ремня по меткам и как выставить ремень ГРМ без меток

Начнем с того, что ниже мы будем заострять внимание на общих правилах и наставлениях касательного того, как выставить ремень ГРМ. При всем этом следует учитывать, что на автомобилях с тюнингованными спортивными распредвалами, также на неких моделях с 2-мя либо только одним распределительным валом порядок и особенности выставления приводного ремня могут отличаться

Для получения более четкой инфы лучше проконсультироваться со спецами либо раздельно изучить управление по эксплуатации определенной модели ДВС.

Перескочил» ремень ГРМ на зуб. Симптомы и последствия. ВАЗ 8 кл.

В нашем случае срезаны зубья на ремне и синхронность сбита.

До работ следует держать в голове, что принципиальной задачей будет то, чтоб во время подмены не сбились ранее выставленные метки. Это поможет упростить процесс, потому что не будет нужно предстоящая углубленная настройка.

Итак, при установке нового ремня ГРМ ответственным шагом становится выставление такового положения поршней в движке, при котором в первом цилиндре поршень будет находиться в верхней мертвой точке (ВМТ). Потом делается контроль меток. Добавим, что выставить поршни в необходимое положение можно одним из доступных методов. Легче всего найти специальную насечку на шкиве, также указатель-стрелку, расположенную на кожухе ремня ГРМ. Обозначенную насечку и стрелку следует скооперировать меж собой. Совмещение подразумевает такое положение, когда насечка занимает вертикальное положение, а стрелка имеет направление вниз.
Вторым методом, который дополняет 1-ый, является обнаружение на маховике специальной метки, после этого обозначенная метка совмещается с «зубом». Метка находится в контрольном окошке, которое выполнено в высшей части колокола КПП.
Третьим и самым ненадежным методом выставления поршней является выворачивание свечки зажигания в первом цилиндре, после этого в свечное отверстие вставляется подходящая отвертка либо металлической стержень подходящей длины. Дальше стержень упирается в поршень, после этого в итоге поворачивания коленвала определяется точка, в какой поршень находится в последнем верхнем положении

Направьте внимание, схожий метод следует использовать только в этом случае, если выставление по меткам является неосуществимым по какой-нибудь причине.

Представим, что метка «ушла» вспять по отношению к звездочке распредвала. В этой ситуации метку совмещают с левым верхним краем прокладки клапанной крышки. Если метка подалась вперед и имеет маркировку «от», тогда обозначенную метку совмещают со стрелкой, расположенной за звездочкой распредвала. В случае, когда метка распредвала смещена на 180 градусов либо около того, тогда коленвал прокручивается на один оборот.

Также отметим, что в процессе выставления ВМТ в первом цилиндре рекомендуется выполнить снятие крышки трамблера. Это нужно для того, чтоб проконтролировать размещение насечки на корпусе трамблера. Насечка должна совпасть с центром бегунка. Для обнаружения насечки немного приподнимается пластмассовый кожух, прикрывающий датчик Холла. Когда все перечисленные выше метки совпали, это значит, что можно устанавливать новый ремень ГРМ. Добавим, что перед установкой многие также фиксируют маховик, вставляя отвертку в отверстие коробки. После чего можно ставить ремень и ролики.

Регламент обслуживания ДВС Renault K7M

Для продления срока службы важно соблюдать правильно подходить к замене расходников и следовать требованиям производителя. Рекомендации по обновлению оборудования:

Рекомендации по обновлению оборудования:

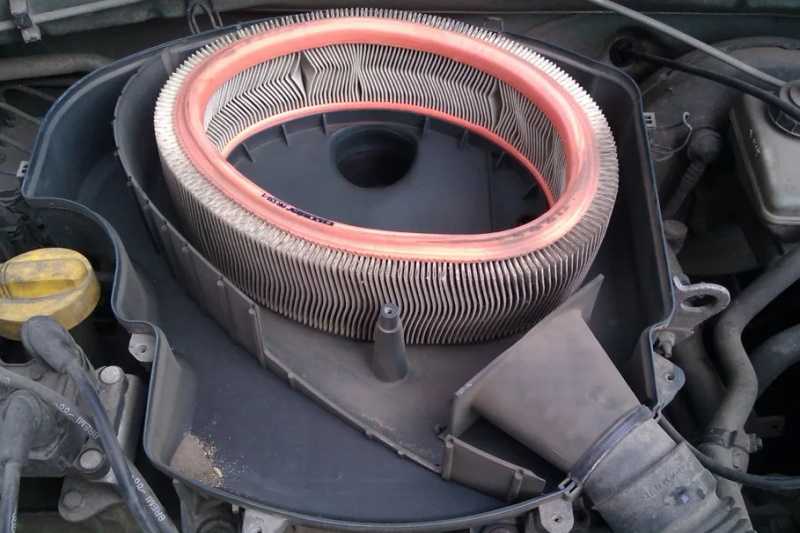

• воздушный/топливный фильтрующий элемент — 15/120 тыс. км;
• свечи — 30 000 км;
• дополнительный ремень — 90 000 км;
• фильтр в емкости для топлива — 120 000 км;
• антифриз — 90 000 км.

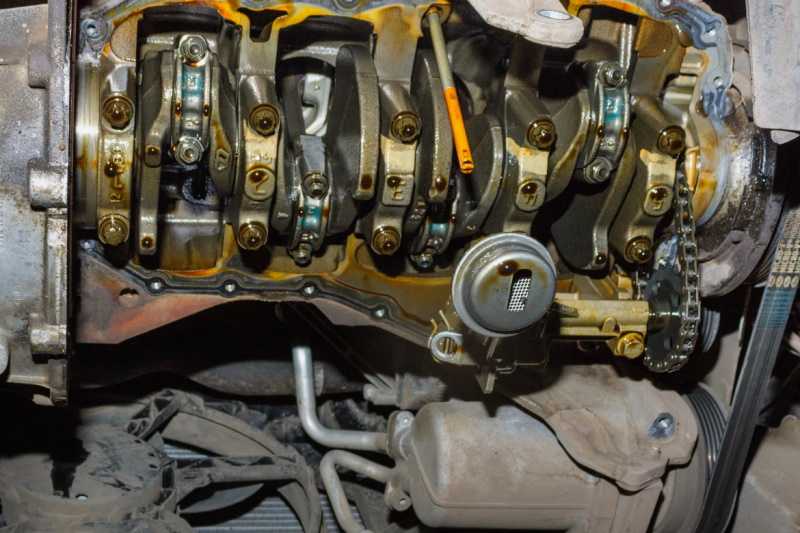

В зависимости от ситуации может потребоваться замена привода масляного насоса и другого оборудования. Отдельно разберемся с работами по обновлению смазки, замене ремня и регулированию клапанов.

Масляный фильтр Рено Воздушный фильтр РеноПривод масляного насоса двигателя К7М

Замена масла

Рекомендуемая периодичность обновления составляет 15 тыс. км. Общий объем рабочей жидкости составляет 3.6 л, а для замены потребуется 3.3 л. Одновременное с заменой масла необходимо менять и фильтр. Тип рекомендуемого масла 5W30 и 5W40.

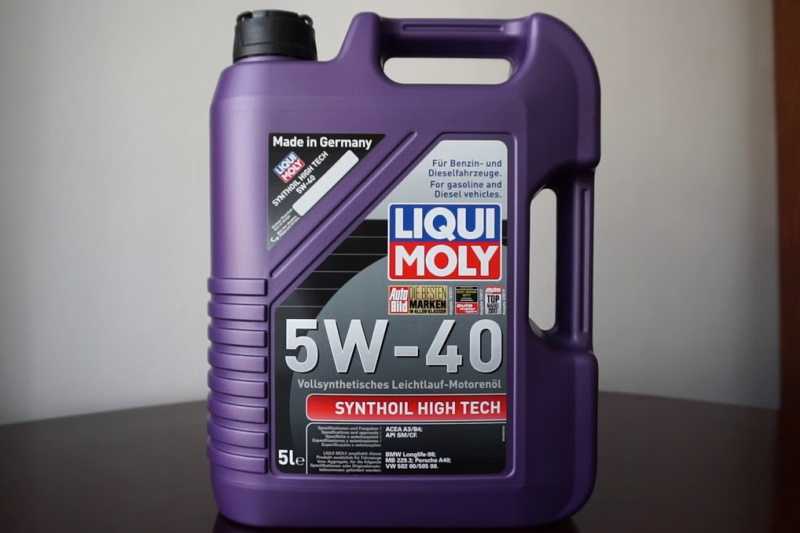

Toyota 5W-30Liqui Moly Leichtlauf High Tech 5w-40

Замена ремня ГРМ

В K7M предусмотрен ременной привод, который официально служит до 60 000 км, но в реальности служит до 100 000 км. В случае обрыва или перескакивания гнет клапана. Если пропустить момент и дождаться повреждения, ремонт ГРМ будет затруднен.

Ремень ГРМ к7м

Регулировка клапанов

Из-за отказа завода-изготовителя от гидрокомпенсаторов регулировать клапанный механизм придется самостоятельно с периодичностью раз в 60 000 км. Размер зазоров для впуска/выпуска составляет 0.1-0.15/0.25-0.3 мм соответственно.

Впускной и выпускной клапан двигателя

Периодичность и признаки замены

По предусмотренному заводом-изготовителем регламенту ремень привода ГРМ автомобилей Рено Логан меняют при пробеге 60 тыс. км или после 4 лет эксплуатации. Кроме того, рекомендуется проводить осмотр деталей привода и выполнять проверку и регулировку ременной передачи через каждые 15 тыс. пробега.

И хоть сам ремень (при условии его оригинальности) спокойно «ходит» 90-120 тыс., игнорировать заводские требования не рекомендуется. Дело в том, что поршни 8-клапанных двигателей K7J, K7M не имеют достаточных углублений под тарелки клапанов.

Проводя регламентные работы после 15 тыс. пробега, следует обязательно осмотреть ремень, даже если до срока его замены ещё далеко. Признаки, свидетельствующие о скором выходе изделия из строя:

• трещины;
• расслоение материала;
• отделение нитей корда;
• деформационные изменения в виде изгибов, складок;
• износ или повреждение отдельных зубьев;
• замасливание.

Как устранить неисправности ремня ГРМ

Обрыв ремня на многих силовых установках приводит к катастрофическим последствиям. Повреждаться элемент может по‐разному, отчего будет зависеть устранение неисправности грм и способы.

1. Разрыв скрученного корда. В 80–90 процентах случаях это происходит из‐за попадания инородного тела в зону между приводом и распредвальной звездой. Перед установкой новой запчасти этот момент надо обязательно проверить для страховки. Да и заодно проконтролировать состояние шкива, который частенько повреждают, вращая острым механическим инструментом.
2. Срезание зубьев, наличие выемок на них. Тут однозначно — слабое натяжение и сползание, вызванное заклиниванием шкива, потерей симметрии, проблемами с натяжными роликами, попаданием масла.
3. Трещины на спинке. Налицо перегрев резины или длительная эксплуатация на морозе. Также возможно изношен направляющий элемент.
4. Износ краев. Повреждение фланца, отсутствие симметрии.

Ну и конечно, деталь обрывается (приходит в негодность) по естественным причинам. Другими словами, устаревает. Поэтому при покупке б/у автомобиля надо срочно отправлять на диагностику для проверки состояния привода. Одновременно мастера проведут дефектовку натяжителя, «башмаков», шкивов, успокоителя на предмет износа.

Можно проверить состояние ремня самостоятельно, хотя это не даст 100‐процентной уверенности, но все же.

Надо заглушить мотор, вывесить любое колесо, демонтировать свечи, поставить машину на высокую передачу и руками медленно прокрутить коленвал. Одновременно следует внимательно осмотреть материал изделия. Такая работа спорится с напарником, поэтому попросите друга или знакомого. Один будет крутить, другой — смотреть. Малейшие сомнения — уже повод заменить деталь.

Регулярно следите за состоянием такого важного расходника — ремня ГРМ. Помните, что рациональнее чаще менять его, чем попасть на капитальный ремонт двигателя

Последний вариант обойдется дороже в разы, и может принести 33 несчастья разом. Некоторые моторы настолько разрушаются, что их выкидывают на свалку. Владельцу приходится заказывать контрактный или новый.

Оригинал

Ремень, позиционируемый как оригинальный, требуется реже менять. Обычно он имеет больший ресурс, вероятность его обрыва раньше срока крайне мала

Важно лишь помнить – в продаже представлено множество подделок. Важно внимательно ознакомиться с признаками таковых

Избегать покупки некачественного товара.

Наименование	Артикул	Цена, рублей
Power Grip (оригинал)	130C17529R.	От 4 800

В продаже имеются не только ремни по отдельности. Но и целые комплекты для выполнения работ своими руками. В такой комплект входят ролики, некоторые иные компоненты. Желательно проверять перед покупкой все компоненты. Иногда в магазинах допускают ошибки. В коробке могут присутствовать не те детали. Причем этот факт будет выяснен уже в процессе выполнения работ.

Как натянуть ремень, чтобы прекратился свист

Допустим, при визуальном осмотре вы установили, что свит ремня генератора появился не от внешних воздействий. Ремень не имеет трещин, не потёрт и т.д. Как в таком случае поступить? А тут надо учесть механическое воздействие на ремень. Вначале надо оценить в каком состоянии находится натяжитель ремня, который отвечает за натяжение ремня генератора. Данный показатель для каждого конкретного автомобиля можно узнать в техпаспорте на машину. Если натяжение находится ниже нужного показателя, то необходимо попробовать по новой натянуть ремень. Но если это не удалось – необходимо заменить ролик натяжителя ремня генератора.

Любой автовладелец должен знать, что натяжение ремня является главной составляющей правильной работы генератора, а от этого будет зависеть срок службы аккумуляторной батареи, водяного насоса и прочих механизмов. Потому что, если ремень генератора имеет прогиб, то это значительно снизит КПД генератора, и, как следствие, не будет вырабатываться зарядный ток нужной мощности.

Дополнительно к этому слабо натянутый ремень быстрее изнашивается и может порваться, а это приведёт к очень плачевным последствиям. Но не надо и слишком сильно натягивать ремень – могут выйти из строя подшипники. Другими словами – во всём должна быть «золотая середина» и ремень генератора должен быть натянут в соответствии с техническими параметрами, которые рекомендует изготовитель.

К примеру, на автомобилях отечественного производства слабина ремня генератора должна быть не больше, чем 15 мм, если приложить усилие в 10/кг.см. Проверить этот параметр не сложно (если у вас отечественное авто). Возьмите полоску из металла длинной до сорока сантиметров и положите её на шкив коленвала и генератора. Затем надавите на ремень с требуемой силой и измерьте рулеткой появившийся прогиб. В том случае если получившийся результат буде иметь разницу с нужным показателем, то отрегулируйте натяжение ремня. А если это не удастся, то надо менять ремень.

Но спешить с этим не надо. Так как причиной неприятного свиста, а так же слабого натяжения ремня генератора может служить сам натяжитель ремня. Он может иметь значительный износ, что не позволит натянуть ремень до нужного значения. Чтобы удостовериться, исправен ли ролик натяжителя, надо снять ремень генератора и проверить, нет ли в натяжителе люфта. Если люфт отсутствует, то значит с деталью всё в порядке, а если люфт есть, то такую деталь необходимо менять.

Обязательно проверить натяжной ролик на шум при вращении и целостности его подшипников. Так же не лишним будет проверить шкивы и подшипники на предмет искривления относительно направления вращения ремня генератора. Если они отклонены в сторону, то их необходимо отрегулировать.

Признаки неисправности ремня ГРМ

Признаки, свидетельствующие о выходе из строя:

• Трещины, видимые загрязнения, сколы, срезы, плохое натяжение, биение.
• Черный выхлопной дым. В результате неполного сгорания смеси топливо попадает в выпускную систему.
• Увеличение рабочей температуры мотора. Повышение связано со смещением газораспределительных фаз, что происходит, когда ремень растягивается.
• Проблемы с системой зажигания при пуске, неравномерная работа, пропуски детонации могут быть следствием износа ремня, при котором зубья «проскакивают».
• Растянутый ремень может стать причиной повышения расхода топлива, снижением мощности.
• Посторонние шумы.

При появлении перечисленных признаков необходимо как можно скорее обратиться в автосервис.

Слабое натяжение ремня ГРМ в Рено Логан 1.6

Блок должен пройти через отверстие в картере. Для надежности, зажав мотор со стороны колеса, снятого ломом, вставьте плоский деревянный упор между мотором и рамой. Опустите домкрат, чтобы поднять подушку безопасности над крылом.

Двигатель Рено Логан надежно закреплен и закреплен.

Чтобы не затягивать должным образом ремень ГРМ Рено Логан, есть возможность вынуть масляный щуп и закрыть отверстие тряпкой. Установите новый ремень газораспределительного механизма, убедившись, что стрелка направления ремня, нарисованная на нем, направлена ​​по часовой стрелке b.

При этом стыкуем метки и ремень ГРМ устанавливаем на место в следующем порядке: Натяните ремень ГРМ, как описано в начале страницы. Затем открутите установочный штифт. Проверните коленчатый вал на два оборота, совместите метки на шкиве и крышке головки блока цилиндров и вверните установочный штифт обратно в отверстие, чтобы проверить положение ВМТ первого поршня. При необходимости переустановите ремень. Выкрутите установочный штифт и установите все снятые детали в обратном порядке.

А теперь самый простой способ

Просто выставили метку распредвала вверх, специально поправили старую метку на ремне ГРМ для наглядности. Отметка на поясе сома может не совпадать из-за того, что плечи ремня между отметками разные, и с каждым поворотом смещаются два зуба. Если вы терпите, то после определенного количества оборотов все знаки встанут на свои места, но они нам не нужны.

Значок в кружке понадобится, если мы проделаем долгий путь, касающийся конца статьи.

Если старая метка на ремне и распредвале совпадала, то еще и вторая на ремне и коленчатом валу.

Если у вас более новый Логан, звездочка распределительного вала будет выглядеть так.

Отметим метки на ремне маркером, если они не хранятся, запоминаем, какой распредвал. Отпускаем гайку приемной бобины и снимаем ремень вместе с роликом.

Новый комплект ГРМ.

Новый ремень ГРМ имеет маркировку и направление движения.

Накладываем старый ремень на новый и удивляемся, насколько четко сочетаются все отметки.

Ставим новый ремень ГРМ на место, совместив метки на ремне с метками на распредвале и коленвале. Закручиваем роликом при помощи обычного ВАЗовского приспособления. Проверяем натяжение ремня, двумя пальцами поворачиваем длинную ветку и, если ее можно повернуть более чем на девяносто градусов, снова натягиваем. Это все. Вы можете поставить на место все, что было ранее удалено.

Особенности производства ДВС

Для ремонта двигателей внутреннего сгорания предусмотрены десятки разных способов, способных вернуть их к жизни. Современные моторы производят на заводах, специализирующихся на выпуск только этой продукции.

Используя несколько базовых изделий энергосиловой установки, разные производители автомобилей выпускают различные модели со своим брендом. Внешне авто могут заметно отличаться друг от друга, а силовой агрегат внутри этих транспортных средств будет один и тот же.

1. Мотористы выпускают не один тип мотора, у них предусмотрена линейка ДВС, отличающихся системой впуска, количеством клапанов, наличием или отсутствием турбонаддува, присутствием тех или иных опций. Чаще всего блок и ряд корпусных элементов практически не отличаются.
2. Из литейного цеха на последующую доработку на территории механических цехов приходят корпуса и крышки. На металлорежущих станках из заготовок изготавливают детали.
3. Сборочные участки собирают узлы и агрегаты. Комплектуются будущие изделия.
4. Главный конвейер производит окончательную сборку.
5. Потом готовые изделия поступают на участок обкатки. Здесь двигатель устанавливается на обкаточный стенд.
6. В течение первых двух часов запуск мотора не производится. Выполняется холодное обкатывание. В результате происходит притирка сопрягающихся деталей. Проверяют наличие дисбаланса у коленчатого вала и других механизмов.
7. Потом подается топливо. Двигатель запускается. Ему позволяют поработать на разных режимах в течение часа.
8. Отработанное моторное масло сливается, заменяется и фильтр очистки.
9. Ставится новый фильтр, заливается свежее масло в картер двигателя. Его упаковывают для реализации на автомобилестроительный завод.
