Сборка ТНВД ЯМЗ-238

Регулировка угла опережения

Производитель предлагает простой способ установки угла опережения впрыска на большегрузах. Работа требуется для хорошего зажигания. Взгляните на два отверстия на кожухе маховика. На запчасти нарисованы отметки, с помощью которых легко устанавливаются нужные характеристика угла впрыска. Внешне выглядит просто как набор цифр от 5 до 20 с шагом в пять градусов.

Информация для правильной работы по установке:

Откройте отверстие на корпусе.
Прокрутите коленчатый вал до уровня выравнивания насечек на корпусе и шкиве.
Убедитесь, что речь идет о 6-7 градусах. Проверка обязательна, недооценка чревата неприятными последствиями.

Когда будете прокручивать, обязательно проследите за тем, чтобы клапан первого цилиндра не был открыт. В противном случае, операция не будет выполнена правильно.

Более конкретная и полная инструкция с расширенной информацией выглядит так:

Проверка плотности посадки полумуфты на валу привода.
Затяжка клеммового болта для обеспечения эффективной работы. Требуется проверка качества затяжки.
Удаление пары болтов для контроля зажимного устройства. Следует соединить показатели А и Б на демпферной муфте.
Зажатие крепежа на приводе. Важнейший этап регулировки, без которого работа не признается выполненной правильно.
Замер крепления пластин. Отклонение не должно превышать 1 миллиметра. В противном случае требуется переделка.
Проверка коленвала и правильность установки угла впрыска.
Проверка масла в зажимном устройстве. Некоторые механики недооценивают значимость этапа. Проверка масла устраняет появление множества проблем в будущем.

Чтобы убедиться в правильности выполненной работы поставьте муфту отверстиями вверх и удалите пробки. Если поворачивать муфту и достичь угла в 70 градусов, одно из отверстий обязательно должно дать масло. Допускается, что масло не показывается потому что его мало. Для решения неполадки достаточно долить нужное количество. Работа по регулировке угла впрыска выполняется только опытными водителями.

Приведенный выше способ работает некорректно при значительном износе плунжерных пар. В этом случае используются анализаторы, стробоскопы и дизель-тестеры. Не всегда устройства есть дома у шофера. Если нет, обратитесь к профессиональным механикам.

Регулировка ТНВД ЯМЗ-238

От правильности выполнения регулировки насоса зависят все рабочие показатели силового агрегата: мощность, производительность, экономичность, эксплуатационный ресурс. Поэтому все этапы процесса регулировки крайне важны и должны выполняться только высокопрофессиональными специалистами с использованием технологического оборудования.

Зачастую ТНВД описываемой марки регулируется на таких стендах:

Регулировка параметров ТНВД на стенде обязательно осуществляется с форсунками, которые будут работать с ним на двигателе. Порядок работы во время проведения настроек очень важен, поскольку нарушение последовательности выполняемых мероприятий является причиной некорректной работы насоса в дельнейшем.

На начальном этапе настраивается топливоподача между секциями насоса, после чего – оптимальная величина впрыска. Подача рабочей смеси настраивается при помощи моментоскопа, при этом автоматическая муфта опережения должна быть снята. Равномерность и величина подачи смеси по секциям ТНВД регулируется при помощи кулачкового вала. Конечным этапом настройки является смазка всех взаимодействующих элементов.

Регулировочные данные ТНВД 805.7-50 Двигатель ЯМЗ-238НД5 — ТНВД — Справочник моториста

Регулировочные Параметры	мин-1	Число ходов	Кол-во топ., см3	Прираще- ние подачи	Не- равн.	Прим.
1	Номинальная подача	93010	200	28,0-28,8	—	5
2	Контроль подачи	85010	200	—	1,2-2,0	—
3	Максимальная подача	65010	200	—	2,4-3,2	8
4	Контроль подачи	65010	200	30,4-32,0	Рвозд.=(0,5+0,2) кгс/см2
5	Контроль подачи	65010	200	26,4-27,6	Рвозд.=(0,350,01) кгс/см2
6	Контроль подачи	65010	200	24,0-25,2	Рвозд.=(0,2-0) кгс/см2
7	Пусковая подача	8010	100	23,0	—	—
8	Контроль подачи	25010	200	10,0-18,0	—	—
9	Контроль подачи	30010	200	3,0-4,0	—	50
10	Контроль подачи	315-350	200	—	—
11	Начало выкл. подачи	(975-1000) мин-1
12	Полное выкл. подачи	(975-1000) + (50-100) мин-1

№ п/п	Параметры муфты опережения впрыскивания	мин-1	Угол разворота, град.
1	Контроль угла разворота	93010	1,00,5

Примечание: 1. Регулировку ТНВД по п. 1,2,3,7,8,9,10,11,12 производить при отключенном подводе масла и воздуха к узлу корректора по наддуву. 2. При регулировке подачи с корректором по наддуву давление масла на входе в корректор должно быть (2,750,25) кгс/см2. 3. Остальные требования см. в инструкции по эксплуатации двигателя. 4. При поставке ТНВД в запчасти номинальная цикловая подача уменьшается винтом подрегулировки мощности на величину от 2 до 3 %.

Категория: ТНВД | Добавил: Бахус (08.11.2012)

| Рейтинг: 0.0/0

www.dizelmotor.in

Последствия неправильной регулировки момента впрыска

В завершение стоит отметить, что перечисленные выше действия в отношении регулировки двигателей ЯМЗ желательно выполнять, имея должный уровень подготовки. Кроме этого, нужно специальное оборудование, позволяющее регулировать параметры двигателя с требуемой точностью. Недостаточная квалификация и самодельные устройства способны не только усугубить ситуацию, но и привести к необратимым поломкам двигателей.

Одним из самых распространенных следствий неверных действий по отношению к мотору является уменьшение ресурса эксплуатации агрегата. Непрофессионализм также влечет за собой снижение мощности двигателя и перерасход топлива

Поэтому важно правильно трактовать признаки, характерные для раннего или позднего зажигания

При раннем зажигании ощущается жесткость работы мотора, наблюдается неприятный звон и обильный белый дым. Для позднего зажигания характерны увеличение дыма, сниженная тяга мотора, перегрев силового агрегата и некорректный набор оборотов мотором наряду с вибрацией.

Опытные водители способны быстро определить момент, когда необходима установка зажигания. Новичкам же следует как можно быстрее обратиться в специализированные центры по ремонту: регулировку зажигания, как и установку такой детали как вал вторичный КПП ЯМЗ 238, должны выполнять специалисты, обладающие опытом и необходимым оборудованием.

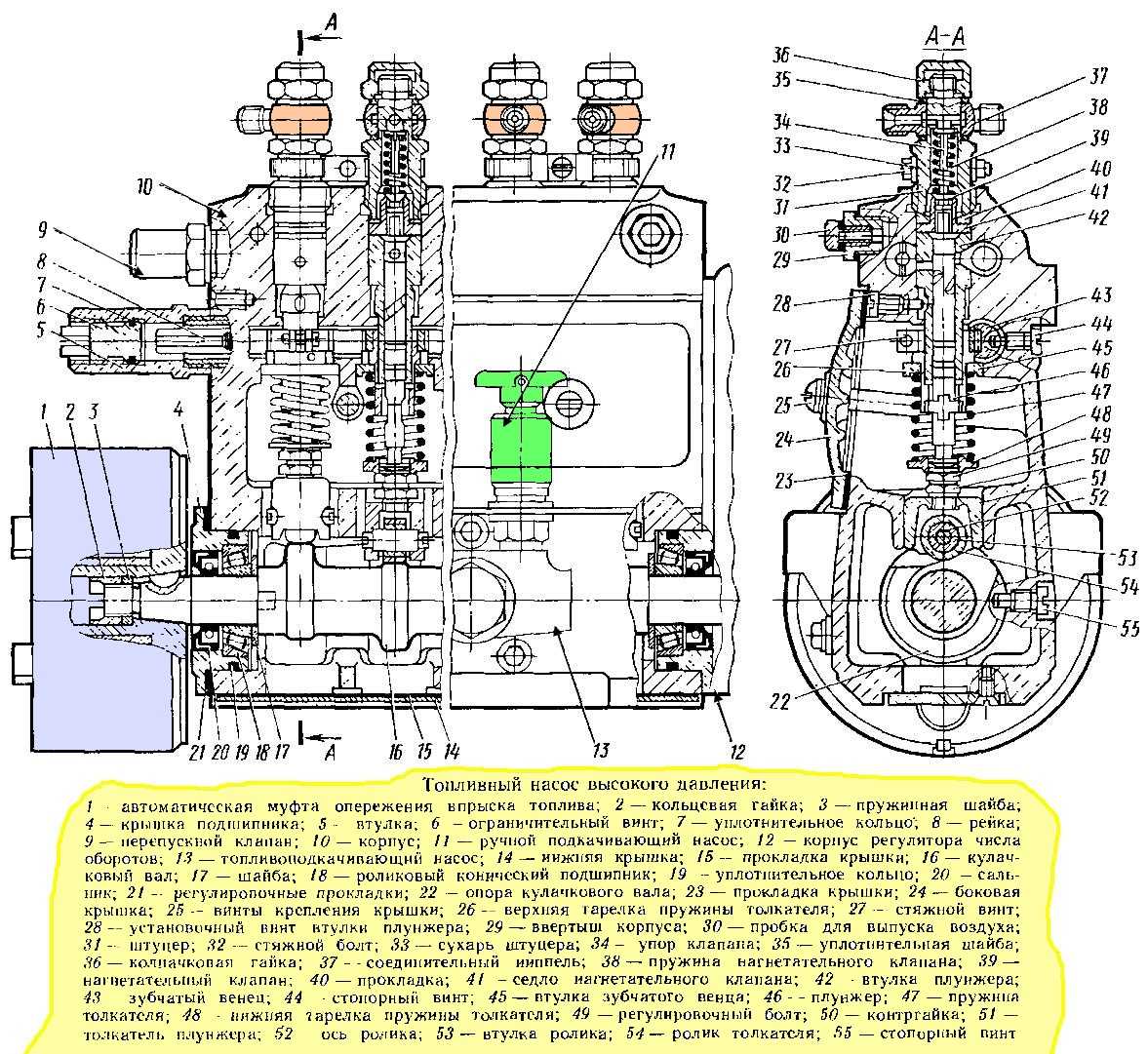

Принцип работы ТНВД ЯМЗ 238

Основные этапы работы топливного насоса:

Через штуцер перекачивается горючее. Деталь соединяется с трубкой пониженного давления.
Небольшой кулачковый вал, а также пружина начинают двигаться. Поэтому поршень перемещается вверх-вниз;
Начинает работать вал кулачка.

Он расположен внизу ТНВД ЯМЗ 238. Деталь вращается в опоре и подшипниках.

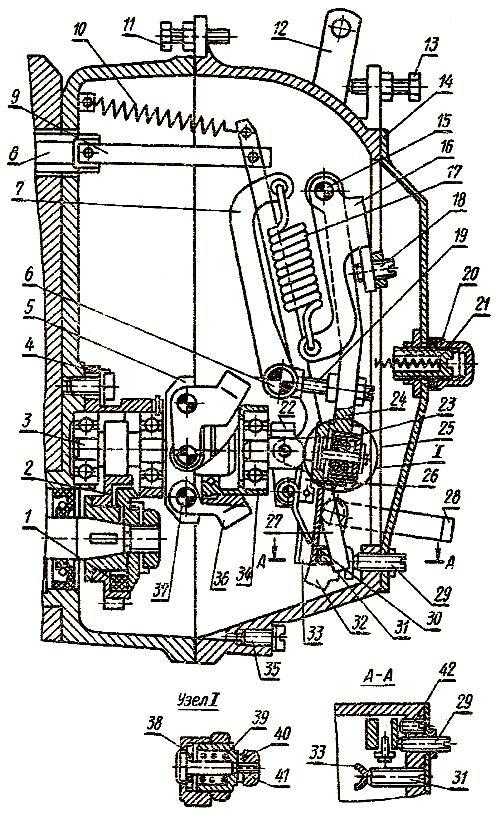

Прочный регулятор, отвечающий за перемещение, связывается с секциями агрегата через рейку, которая также вращается в нескольких втулках.

Пуск сокращается при поступательном выворачивании из рейки соответствующего болта.

Смазка и ее схема ТНВД ЯМЗ 238 следующая: центрального типа от масляной системы мотора. Масло поступает только по наддуву к поверхности корректора.

С этого места перемещается в регулятор, а затем — в кулачковый вал насоса.

Замена и установка насосной секции топливного насоса высокого давления

Замена и установка насосной секции топливного насоса высокого давления должна производиться с соблюдением мер предосторожности от попадания пыли и грязи в следующем порядке:

снимите боковую крышку и колпак рейки;
при помощи специального рычага (рис.104) сожмите пружину толкателя и извлеките нижнюю тарелку толкателя;
отверните колпачковые гайки и снимите соединительные ниппели;
снимите контрящие сухари, выверните штуцеры и специальным съемником (рис.105) извлеките из корпуса насоса седла вместе с нагнетательными клапанами. Для снятия наверните оправку 2 съемника на резьбу седла 1 нагнетательного клапана до упора втулки 3 в корпус насоса;
поворачивая эксцентрик съемника вверх, извлеките седло нагнетательного клапана;
выверните стопорные винты втулки плунжера и выньте плунжерные пары из корпуса насоса;
слегка сжав, выньте пружину из корпуса насоса вместе с верхней тарелкой, поворотной втулкой и зубчатым венцом;
снимите толкатель из направляющей в корпусе.

Насосную секцию собирайте в обратном порядке.

При сборке обратите внимание на следующее:

нагнетательный клапан с седлом, а также плунжерная пара являются прецизионными парами, и замену каждой из них можно производить только комплектом;
поворотную втулку с зубчатым венцом в сборе устанавливайте при среднем положении рейки (по отношению к корпусу насоса) так, чтобы прорезь венца находилась в плоскости оси отверстия под стопорный винт в корпусе насоса, а средний зуб венца — в средней впадине на рейке (рис.106);
при установке плунжерной пары убедитесь, что на втулку плунжера надето резиновое уплотнительное кольцо;
выступ плунжера, помеченный риской, должен быть обращен в сторону стопорного винта втулки;
после затяжки стопорного винта втулки плунжера проверьте подвижность рейки и величину ее хода, который должен быть не менее 25 мм;
рейка должна перемещаться легко, без ощутимых затруднений; штуцер затяните моментом 100-120 Н*м (10-12 кгс*м), после затяжки каждого штуцера проверьте перемещение рейки.

После сборки топливный насос с регулятором отрегулируйте на стенде.

источник

Схема установки ТНВД для двигателя ЯМЗ-238

Установка ТНВД происходит по следующему алгоритму:

Ведомая полумуфта (рис. 1, 2) устанавливается на муфту опережения (демпферную муфту) и закрепляется болтами;

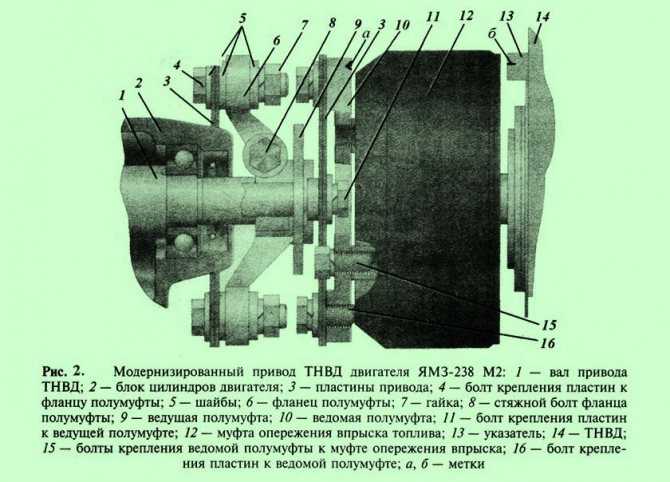

Рис. 1. Привод топливного насоса высокого давления двигателей ЯМЗ-238БЕ2 и ЯМЗ-238ДЕ2: 1 — ведущая полумуфта; 2 — болт клеммового соединения; 3 — фланец полумуфты; 4 — пластины привода; 5 — болты крепления пластин привода; 6 — шайбы; 7 — демпферная муфта; 8 — указатель; 9 — топливный насос высокого давления; А — метка на демпферной муфте Рис. 2. Привод топливного насоса высокого давления двигателей ЯМЗ-238БЕ и ЯМЗ-238ДЕ: 1 — вал привода; 2 — пластины привода; 3 — ведущая полумуфта; 4 — болты; 5 — болт клеммового соединения; 6 — болты; 7 — полумуфта ведомая; 8 — муфта опережения впрыскивания топлива; 9 — топливный насос высокого давления; А — метка на муфте; Б — метка на указателе.

Поворачиваем муфту так, чтобы бобышки ведомой полумуфты оказались горизонтально, а насечка на торце муфты встала в область указателя;
Далее нам понадобится фланец полумуфты привода ТНВД в сборе с ведущей полумуфтой и пакетами пластин на вал привода, при этом выступ «А» на фланце полумуфты будет располагаться слева, если взглянуть со стороны вентилятора на привод;
Далее на двигатель устанавливаем топливный насос высокого давления с демпферной муфтой в сборе, фиксируем болтами. Регулируем плоскость пакетов пластин с помощью движения фланца полумуфты по валу привода и только после этого закручиваем стяжной болт привода и устанавливаем угол опережения впрыскивания. Топливный насос должен быть установлен на блок цилиндров двигателя вертикально, при этом болты крепления нужно закручивать равномерно, без завала насоса. Последний момент затяжки болтов крепления насоса 30…40 Нм (3…4 кг/см). Соединяем отделы насоса с форсунками топливопроводами высокого давления в порядке, указанном на рис.3. Рис. 3. Схема соединения топливопроводами высокого давления секций ТНВД и форсунок цилиндров двигателя.
Регулируем угол опережения впрыскивания топлива. Оцениваем количество масла в корпусах топливного насоса высокого давления и регулятора. В случае необходимости добавляем масла до уровня отверстия под трубку отвода масла. Стыкуем трубки провода и отвода масла с топливопроводами.

Запустив двигатель, регулируем минимальную частоту оборотов холостого хода коленчатого вала таким образом:

Ослабляем контргайку и выворачиваем корпус буферной пружины на 2-3 мм.
С помощью болта ограничения минимальной частоты вращения (рычаг управления упирается в данный болт) подрегулировать минимальную частоту вращения холостого хода до появления небольших вибраций частоты вращения коленчатого вала двигателя. Когда болт вкручивается, обороты двигателя возрастают, когда выкручиваются — сокращаются.
Ввинчиваем корпус буферной пружины до пропадания непостоянства частоты вращения. Строго запрещено ввинчивать корпус до совпадения его торца с торцом контргайки. Завершив регулирование необходимо закрепить болт минимальной частоты вращения и корпус буферной пружины гайками.

Минимальная частота вращения холостого хода также регулируется в новом моторе в самом начале его использования. Стоит отметить, что строго запрещено нарушать регулировку максимальных оборотов, произведенную на заводе-изготовителе, без дальнейшего контроля на стенде во время эксплуатации.

Вернуться к списку статей

Купить запчасти вездехода МТЛБ с доставкой по РФ

Купить запчасти вездехода ГТТ с доставкой по РФ

Особенности конструкции мотора и зажигания

В моторе 238 серии от Ярославского завода установлено сразу 8 цилиндров и располагаются они V-образно. Камеры сгорания большие, в размере достигают 1858 кубических сантиметров каждая. Двигатель работает в четыре такта со схемой 1-3-6-2-4-5-7-8. система впрыска располагается непосредственно на силовой установке. При этом, уровень сжатия равняется 16.5

Силуминовый поршень относится к цилиндро-поршневой группе. Также комплект включает чугунную гильзу. ЦПГ крепится к шатуну, который также выполнен из чугуна, но дополнительно имеет вставку из бронзы. Плавающие пальцы и спорные кольца реализуют соединение. Конец шатуна будет крепиться болтами к коленвалу. Также могут активно использоваться бронзовые подшипники скольжения.

Цилиндры располагаются двумя рядами. При этом, у каждого ряда своя собственная головка блока цилиндров. Распределительный вал, у которого присутствует шестеренчатый привод будет служить в качестве общего общего механизма для двух головок.

Серый чугун — это практически универсальный материал. Именно из него делаются блоки моторных цилиндров. При этом, основные детали делаются вместе с верхней частью корпуса. Интересно, что современные блоки и выпущенные до 2008 ничем друг от друга не отличаются с точки зрения конструкционных особенностей. Разве что, «юбка» слегка потеряла в размерах, да двигатель поменялся.

Маховик двигателя должен выдерживать мощные нагрузки и сильные воздействия. Поэтому он делается из крайне прочного материала — стали. Присутствующий зубчатый венец делает крайне легким стартерный запуск.

Плунжерная система топливоподачи вполне эффективна. Она относится к механическому виду. К форсункам горючее поступает через ТНВД.

Реализована жидкостная система охлаждения, а также уменьшение температуры с помощью использования масла. Эффективная работа требует постоянной проверки механиком.

Как проверяется точность значения впрыскивания топлива

Расхождение в показаниях не должно превышать 1°. Чтобы проверить точность выставления угла опережения подачи на ЯМЗ-238 необходимо:

Поставить фиксирующий элемент из выточки на маховом колесе, не закрепляя его в верхнем положении.
Прокрутить коленвал на полтора оборота.
Умеренно прокручивать коленвал и наблюдать за топливом в стеклянной камере измерительного прибора.

Двигатель ЯМЗ 238

Когда в камере горючее начнёт перемещаться, отметки на кожухе вращательного колеса должны совпасть с цифровым значением, указанным на торцевой части муфты ОВТ. Либо засечка на рабочем колесе коленчатого вала должна быть напротив отметки с похожей цифрой на корпусе распределительных шестерен.

Если в начале перемещения топлива в камере совпадение отметок ещё не состоялось, нужно отвернуть крепёжные болты, потом прокрутить полумуфту валика мотора на фланце в противоположном направлении кручения, затянуть обратно крепёжные болты, и снова проверить положение угла опережения впрыскивания топлива.

Действия, указанные выше, нужно выполнять с наличием специального оборудования. Если нет достаточного опыта, знаний и материально-технической базы для правильного выставления зажигания двигателя и регулирования ТНВД, с этим вопросом лучше обратиться к профессионалам. Неправильно установленный УОВТ – причина серьёзных, дорогостоящих и, зачастую, не подлежащих восстановлению поломок.

Как выставить угол опережения на моторе ЯМЗ-238

Установки угла опережения ВТ, зависит от характерностей каждой муфты по отдельности, и подбора на переднем торце корпуса зажимного устройства опережения цифрами 18 и 20.

УОВТ следует выставлять в такой последовательности:

Устройство муфты опережения впрыска ЯМЗ

Отсоединить трубку высокого давления от патрубка 1-ой секции ТНВД.
Зафиксировать измеритель момента (моментоскопа) на патрубке 1-ой секции.
Прокачать топливом ручным насосом системы питания мотора, предварительно отвернув одну из пробок для выпуска воздуха из корпуса ТНВД.
Прокачивать систему нужно до тех пор, пока вытекающее топливо не перестанет пениться, после чего плотно закрутить пробку.
Нужно убедиться в том, что топливная подача скобой регулятора включена, и начать крутить коленвал двигателя в правую сторону до появления топлива в стеклянной трубке (камере) измерителя момента.
Продолжая небыстрое оборачивание коленвала, нужно внимательно смотреть за топливом в стеклянной камере прибора.
