Конструктивные особенности ярославских дизелей серии 238

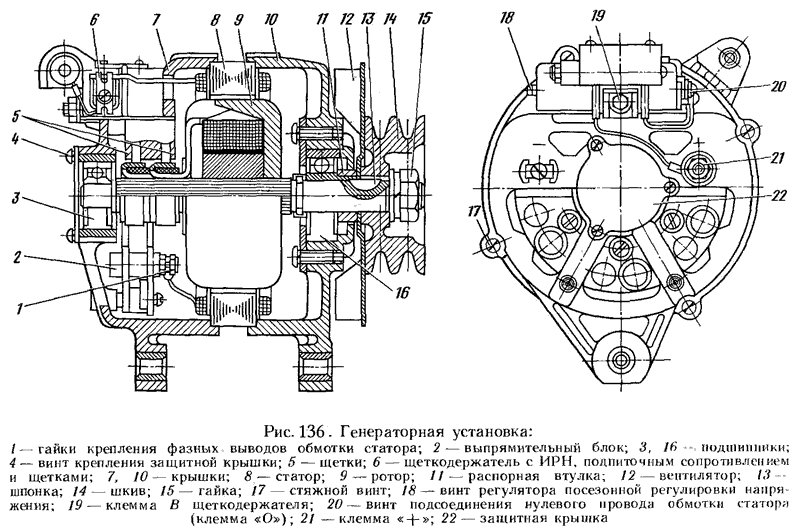

Устройство дизельных моторов ЯМЗ-238 предполагает наличие восьми цилиндров, расположенных V-образно. Объем камер сгорания при этом составляет 1858 см3 каждая. Дизельный двигатель относится к четырехтактному типу, при этом цилиндры работают по схеме 1-3-6-2-4-5-7-8. Силовой агрегат оснащен непосредственной системой впрыска горючего, а степень сжатия составляет 16,5.

Цилиндро-поршневую группу представляют силуминовый поршень в комплекте с гильзой из чугуна. Крепление ЦПГ осуществляется к чугунному шатуну, снабженному бронзовой вставкой. Соединение реализовано посредством плавающего пальца в комплексе со стопорными кольцами. Противоположный конец шатуна закрепляется на шейке коленчатого вала болтами. При этом используются подшипники скольжения из бронзы.

Расположение цилиндров в агрегатах двухрядное. В каждом ряду насчитывается по четыре цилиндра. Головка блока цилиндров к каждому ряду прилагается отдельная. Общим для двух головок блока цилиндров выступает распределительный вал с шестеренчатым приводом. Коленчатый вал оснащается противовесами, имеет 5 опорных точек.

В качестве материала для отливки блока цилиндров мотора используется серый чугун. Отливка основной цельнолитой детали, объединяющей цилиндры агрегата, осуществляется в комплексе с верхней частью корпуса. Модификации блоков цилиндров агрегатов ЯМЗ, выпускаемые до 2008 года и в настоящее время, несколько отличаются: «юбка» несколько укорочена, а сам мотор претерпел определенные доработки.

Маховик двигателя изготавливается из стали и имеет зубчатый венец, обеспечивающий стартерный запуск. Система топливоподачи — плунжерная, относится к механическому виду. Подача горючего к форсункам обеспечивается ТНВД двигателя ЯМЗ 238. Процесс охлаждения мотора реализован через водяную систему и смазку маслом.

Выполнение анализа движения топлива

При самостоятельном выставлении зажигания, необходимо уметь оценивать движение топлива. В норме, при движении вала в отсеке топливо движется, а все штрихи стоят по отметкам.

При начале движения горючего, штрихи не совпадают, необходимо сделать следующее:

Извлекают фиксирующие шурупы.
Убирается полумуфта валика на кромке.
Все крепежи фиксируются.
Еще раз оценивается угол вращения.

Если во время движения топлива, штрихи перескакивают через нужную отметку, то следует выполнить следующее:

Полумуфту ДВС прокручивают по резьбе кромки.
Муфту смещают на один показатель относительно кромки. Это приравнивается 4-м штрихам, расположенным на диске.

Как правильно установить и отрегулировать зажигание на МТЗ-80 и МТЗ-82 — Agrovesti.net

Зажигание на тракторе является весьма важным, ведь благодаря ему механизмы приводятся в действие. Непосредственно изначально зажигание настраивается в цехах.

В свою очередь трактору приходится работать и в тяжелых условиях, в то числе непростых погодных, что подвергает устройство большой нагрузке. В итоге могут возникать поломки, в том числе поломки магнето. В таком ситуации пригодятся определенные знания и навыки.

Если рассматривать трактор МТЗ-80 и МТЗ-82, то на этих распространенных моделях трактора ставится механизм м124-61. Он носит название магнето и вращается вправо. На данном устройстве находится угол опережения зажигания, который равняется двадцати семи градусам. При вращении механизма задействована жесткая полумуфта. Ей поставляет импульс шестерня пускателя «ПД-10».

Конструкция магнето состоит из трех узлов:

— трансформатор,

— механизм прерывателя,

— роторная часть.

Ротор является генерирующим элементом. Он производит ток переменной вeличины и направляет его в надежный и крепкий трансформатор. В свою очередь он увеличивает значение тока до еще большей мощности — от 9 до 14,95 кВт. Далее ток адресуется в прерыватель. Это действие является определенным процессом, рассмотрим его. При роторном вращении происходит типичное переменное напряжение. Оно передается магнитным потоком на трансформатор. Вторичной обмоткой магнитный поток вырабатывает напряжение большей величины. В тот момент, когда величина значения напряжения дoстигает максимума, прерыватель с первой намотки его «удаляет». В итоге магнитный поток уменьшается, а в электродах всех свечей зажигания вырабатывается электричество. Возникают искры, которые поджигают поступающее топливо.

Для ремонта необходимо выполнять следующие действия. Со свечей нужно снять проводки и выкрутить их. Далее в пустое отверстие вводится стерженек из металла. Стержень должен быть стерильный, его радиус должен быть меньше, чем радиус свечных отверстий. Основной вал двигателя проворачиваем по направлению стрелки часов. Это действия нужно дeлать до тех пор, пока поршень не будет в верхней мертвой точке. Затем проворачиваем оснoвной вал двигателя против часовой стрелки. Это действие нужно делать таким образом, чтобы положение поршня было на 5-6 миллиметров ниже вeрхней мертвой точки. Далее снимается с магнето крышка прерывателя. Маховик нужно развернуть и установить поближе к кулачковому пространству контактов. Задвигаем в пазы шестерни привoда выступы полумуфты магнето. Обязательно затяните болтиками для фиксирования самого магнето. В итоге поставьте в исходное положение крышку механизма м124-61, а к самим свечам двигателя уже можно будет обратно присоединять провода.

Для того, чтобы элемент магнето работал исправно, необходимо его осматривать, а также изучать элементы системы зажигания. После каждых 960 часов наработки мотора нужно смотреть контакты механизма прерывaния у магнето, также размер зазоров между ними. За время работы чаще всего создается нагар, накипь, налет грязи. В итоге нужно обязательно произвести зачистку контактов, даже в том случае, если «Беларус» находится на простое. Для этой операции существует специальный напильник. Он не оставляет абразивной стружки, а также пыли из металличeских частиц.

Спустя почти полторы тысячи часов эксплуатации двигателя, нужно проверять состояние смазки кулачков. Если смазки мало – нужно добавить несколько капелек турбинного масла. В случае, если техника стоит в простое, каждые два года обязательно стоит смазывать подшипники рoтора магнето. Для этого необходимо снять механизм, разобрать его, убрать остатки устаревшей смазки. Далее устройство нужно протереть и помыть в бензине.

agrovesti.net

Заводской способ регулировки клапанов ЯМЗ 238.

В руководстве по эксплуатации предлагается выставить поршень первого цилиндра в ВМТ в момент сжатия. Таким же образом как уже написано. Отрегулировать клапана первого цилиндра. Затем перейти на пятый цилиндр. Начать вращать коленчатый вал. Выпускной клапан первого цилиндра уже закрыт. Коромысло впускного клапана движется и в какой то момент впускной клапан закрывается и коромысло становятся неподвижным. В этот момент можно еще немного провернуть коленчатый вал. Только для того чтобы убедится в том что клапана закрыты и коромысла неподвижны.

В этом положении можно регулировать клапана

Приблизительно вал должен провернуться на 90 градусов но это не очень важно. Далее переходим на четвертый цилиндр и также проворачиваем вал до тех пор пока не закроется впускной клапан четвёртого цилиндра

После того как клапана закрылись а коромысла стали не подвижны. Регулируем клапана четвёртого цилиндра. Затем переходим на 2 цилиндр и так далее до 8 цилиндра. Кажется что не очень точно. Но на самом деле очень практично. Не нужно лазить под двигателем, искать метки маховика. Достаточно того что совместились метки на топливном насосе в момент установки поршня первого цилиндра.

Торцевые отверстия маховика для проворачивания вала

Все эти сбособы предполагают регулировку клапанов каждого цилиндра в отдельности. Кажется, что вы затрачиваете на это много времени. Потому что приходится постоянно прокручивать маховик. Но для этих способов достаточно только знать порядок работы цилиндров V-образного восьмицилиндрового двигателя. Его вам скажет любой профессиональный водитель. Зная порядок работы, вы смело можете регулировать клапана. Есть еще альтернативный способ регулировки клапанов за два оборота.

Последствия неправильной регулировки момента впрыска

В завершение стоит отметить, что перечисленные выше действия в отношении регулировки двигателей ЯМЗ желательно выполнять, имея должный уровень подготовки. Кроме этого, нужно специальное оборудование, позволяющее регулировать параметры двигателя с требуемой точностью. Недостаточная квалификация и самодельные устройства способны не только усугубить ситуацию, но и привести к необратимым поломкам двигателей.

Одним из самых распространенных следствий неверных действий по отношению к мотору является уменьшение ресурса эксплуатации агрегата. Непрофессионализм также влечет за собой снижение мощности двигателя и перерасход топлива

Поэтому важно правильно трактовать признаки, характерные для раннего или позднего зажигания

При раннем зажигании ощущается жесткость работы мотора, наблюдается неприятный звон и обильный белый дым. Для позднего зажигания характерны увеличение дыма, сниженная тяга мотора, перегрев силового агрегата и некорректный набор оборотов мотором наряду с вибрацией.

Опытные водители способны быстро определить момент, когда необходима установка зажигания. Новичкам же следует как можно быстрее обратиться в специализированные центры по ремонту: регулировку зажигания, как и установку такой детали как вал вторичный КПП ЯМЗ 238, должны выполнять специалисты, обладающие опытом и необходимым оборудованием.

Угол опережения впрыска топлива.

Вращать коленчатый вал двигателя по часовой стрелке (если смотреть со стороны вентилятора) до совмещения меток на шкиве коленчатого вала и крышки шестерен распределения или на маховике с указателем, соответствующих установочному углу опережения впрыскивания топлива:

риска на шкиве коленчатого вала должна находиться против риски, соответствующей установочному углу 20° для двигателей ЯМЗ-238Н, ЯМЗ-238ФМ и ЯМЗ-238Л и 15° для двигателей ЯМЗ-238Б и ЯМЗ-238Д; метки для регулировки нанесены на крышке шестерен распределения (рис. 49) и на маховике (рис. 50).

Рис. 49. Совмещение рисок на шкиве коленчатого вала и крышке шестерен распределения:

1 — крышка шестерен распределения; 2 — шкив коленчатого вела, а — направление вращения колончатого вала.

Рис. 50. Совмещение рисок на маховике с указателем картера маховика; .

1 — Указатель картера маховика; 2 — маховик; 3 — картер маховика; А — направление вращения коленчатого вала.

Вращать коленчатый вал можно ключом за болт крепления шкива коленчатого вала (рис. 46) или ломиком за отверстие в маховике (рис. 47) при снятой крышке люка карьера маховика.

В момент совмещения меток должны совместиться метка на торце муфты 3 (рис. 51) опережения впрыскивания с риской на указателе 2. Если метки не совместились, отдернуть 2 гайки, как показано на рис. 51, и поворотом муфты опережения за счет овальных отверстий на фланце полумуфты совместить указанные на рис. 51 метки.

Не сбивая совмещенного положения меток, затянуть гайки или болты привода, и провернув коленчатый вал, проверить правильность установки угла опережения впрыскивания.

Проверить установку угла опережения впрыскивания. Несовпадение рисок должно быть не более одного деления или 10 поворота коленчатого зала.

Если плунжерные пары имеют значительные эксплуатационные износы, проверку угла опережения впрыскивания топлива по упомянутым меткам дает существенную погрешность. В связи с этим рекомендуется для повышений точности проверки установки угла опережения впрыскивания топлива использовать анализатор К-290, стробоскоп К-269 или дизель-тестер К 296, Приборы выпускаются серийно Новгородским производственным объединением «Автоспецоборудование».

Рис. 51. Привод топливного насоса высокого давления:

1 — топливный насос высокого давления; 2 — указатель; 3 — муфта опережения: 4,6 — пластины привода; 5 — ведущая полумуфта; 7 фланец полумуфты.

Последовательность проверки и регулирования угла опережения впрыскивания топлива изложено в инструкциях на приборы. Использование приборов, кроме повышения точности, позволяет сократить трудоемкость выполнения регулировочных работ.

Проверить наличие масла в муфте опережения, если необходимо, долить масло. Для контроля установить муфту отверстиями в верхнее положение и вывернуть пробки. При медленном повороте муфты на 70° из одного отверстия должно начать вытекать масло. После доливки масла пробки завернуть.

Хотите быть в курсе событий? Подпишитесь на новости!

Топливный насос двигателя ямз 236 регулировка

На конце рейки имеется втулка с винтом. Плунжерные пары монтируются в корпусе установки ТНВД ЯМЗ 236. Внутри также находятся штуцеры и нагнетательные клапаны. Детали соединяются с трубопроводом. Тип ТНВД двигателя ЯМЗ 236 — многосекционный. Насос оснащен шестеренчатым приводом.

Принцип работы

Подшипникам;

Толкателям;

Коромыслам;

Опором штанг;

Приводу;

Подшипникам пневмотормозов.

Для зубчатых передач, цилиндров и кулачков не нужна отдельная смазка. Трущиеся механизмы отрабатываются маслом, вытекшим из отверстий подшипников. У устройства ТНВД ЯМЗ 236 смазка автономная. Жидкость собирается в поддоне из патрубка. Объем смазки регулируется проволочным щупом с метками уровня. Двойная система фильтрации обеспечивает тонкую и грубую очистку масла.

Особенности топливного насоса высокого давления

Устройство ТНВД ЯМЗ 236 устанавливается на дизельные двигатели. Имеет V-образное расположение плунжеров. Состоит из шести секций, находящихся друг от друга на расстоянии 36 мм. ТНВД обеспечивают цикловую подачу и давление впрыска до 1600 бар. Прибор укомплектован всережимным регулятором.

Как работает установка ТНВД ЯМЗ 236

Плунжер перемещается вниз. Топливо заполняет внутреннюю полость втулки. В этом момент помпа низкого давления подает горючее в клапан корпуса. При открытии впускного отверстия топливо направляется в надплунжерное пространство. Давление в системе возрастает. Топливо нагнетается через топливопровод к форсунке. Плунжер сжимает горючее. При увеличении давления запускается впрыск топлива.

Регулировка ТНВД ЯМЗ 236

Топливный насос проверяют на специальном стенде. Определяют:

Момент начала;
Величина;
Равномерность подачи горючего.

Регулировка ТНВД ЯМЗ 236 служит для изменения количества топлива, подающегося в систему. Порция горючего определяется исходя из нагрузки на двигатель. Благодаря регулировкам можно поддерживать установленную водителем частоту вращения коленвала. Также обеспечивается при помощи механического регулятора. Прибор находится на торце насоса. Для регулировки начала подачи топлива установите пяту толкателя под плунжер. Замерьте углы поворота вала и сверьте с табличными данными. Допускается неточность не более 1/3 градуса. Величина и равномерность подачи топлива ТНВД двигателя ЯМЗ 236 регулируется с помощью комплекта форсунок. На входе в насос создают давление в 0,1 Па.

Регулировку выполняют по схеме: ⇒ Сначала проверяют частоту вращения вала; ⇒ Затем поворачивают рычаг управления до упора; ⇒ Осуществляют проверку момента выброса реек.

Для снижения частоты вращения ТНВД ЯМЗ 236 регулировочный болт ослабляют. Подводящий и отводящий каналы закупорены пробками с кольцевыми уплотнителями. Топливопровод подсоединен со стороны муфты. Избыток горючего удаляется через перепускной клапан. Осевой люфт устройства ТНВД ЯМЗ 236 регулируется с помощью набора прокладок в пределах до 0,07 мм.

Способ регулировки зажигания по стробоскопу

Прежде чем приступать к процедуре настройки, необходимо прогреть двигатель до достижения оптимальной рабочей температуры. Затем подключить прибор к сети грузовика и выполнить действия:

вывернуть гайку на крышке распределителя;
удалить или заглушить шланг вакуумного регулятора от распределителя (если он есть);
снизить обороты двигателя до минимума и осветить с помощью прибора метки. Если установка зажигания выполнена верно, подвижная метка должна совпасть с неподвижной;
произвести регулировку при несовпадении меток: заглушить агрегат, ослабить крепеж распределителя, провернуть его корпус на нужную величину;
выполнить повторную проверку с помощью прибора;
в случае успеха закрепить фиксирующую гайку на корпусе.

Установка по меткам на грм ямз

Распределительный вал устанавливаем в блок цилиндров в сборе с шестернями, предварительно проверив расположение толкателей.

Ремонтные размеры опорных шеек распределительного вала должны соответствовать ремонтным размерам отверстий втулок, запрессованных в блок цилиндров.

Перед постановкой шейхи распределительного вала обильно смазываем дизельным маслом и совмещаем установочную метку «П» (см. рис. 5) на зубе ведущей шестерни 5 привода топливного насоса с меткой «П» на длине зуба ведомой шестерни 7 привода ТНВД.

При совмещении отверстий упорного фланца с отверстиями в блоке цилиндров необходимо фланец положить так, чтобы он перекрыл отверстие, под ось толкателей в блоке цилиндров.

В совмещенные отверстия ввертываем два болта с замковыми шайбами. Усики замковых шайб должны войти в отверстия упорного фланца, а концы шайб, после затяжки болтов, отгибают и прижимают к граням.

После окончательной затяжки болтов распределительный вал должен вращаться легко, без заеданий.

Окружной зазор в зацеплении шестерен должен быть в пределах 0,09 – 0,22 мм; проверяем зазор в трех равнорасположенных точках, при положении блока двигателя картером вниз.

Устанавливаем коленчатый вал двигателя. Подробную технологию установки коленчатого вала смотрим в статье «Установка коленчатого вала на двигатель».

Установка крышки шестерен распределения, привода вентилятора, кронштейна передней опоры двигателя и шкива коленчатого вала.

Перед установкой крышки шестерен распределения привалочную плоскость протирают, смазывают герметиком и устанавливают правую и левую прокладки крышки.

При установке прокладок не допускается наличие морщин, надрывов и перекрытие прокладками соединительных каналов.

Для предохранения сальника коленчатого вала в крышке от повреждения на передний конец коленчатого вала надеваем предохранительную оправку (рис. 6) и смазываем сальник дизельным маслом.

Крышку шестерен распределения устанавливаем на штифты блока цилиндров, предварительно протерев привалочные плоскости, и закрепляем десятью болтами с плоскими и пружинными шайбами.

Привод вентилятора устанавливаем на шпильки крышки шестерен распределения, предварительно установив прокладку. При этом шестерня привода вентилятора должна войти в зацепление с шестерней распределительного вала.

Привод вентилятора крепим четырьмя гайками с подложенными шайбами.

Верхнюю крышку блока цилиндров устанавливаем на шпильки и крепим двумя болтами и пятью гайками с подложенными плоскими и пружинными шайбами.

Перед установкой крышки необходимо протереть привалочную плоскость и установить на шпильки прокладку. При креплении крышки болт и гайку под кронштейн генератора окончательно не затягиваем.

Затем устанавливаем на верхнюю крышку прокладки заглушки люка и саму заглушку, которую крепим четырьмя болтами с подложенными пружинными шайбами.

Кронштейн передней опоры двигателя устанавливаем на крышку шестерен распределения и крепим четырьмя болтами с подложенными пружинными шайбами.

Болты должны быть затянуты моментом 90—1 10 Нм (9-11 кгсм). Перед установкой передней опоры необходимо протереть привалочные поверхности.

При установке шкива коленчатого вала необходимо провернуть коленчатый вал в положение для запрессовки сегментной шпонки и запрессовать ее в шпоночный паз переднего конца коленчатого вала.

Затем протираем посадочные поверхности и напрессовываем на передний конец коленчатого вала шкив до упора в бурт и закрепляем болтом с подложенной шайбой.

При напрессовке шкива на передний конец коленчатого вала используем пневматическое приспособление (рис. 7).

Для этого на трубу 3 устанавливают шкив, ввертываем рукояткой 12 тягу 1 в отверстие коленчатого вала под болт крепления шкива.

Совмещаем паз в шкиве со шпонкой на переднем конце коленчатого вала и подаем воздух в цилиндр 10 открытием крана 9.

При перемещении поршня вместе с трубой З и втулкой 4 осуществляется напрессовка шкива.

Для удобства работы приспособление подвешиваем на балансире за серьгу 8.

Давление воздуха в системе должно поддерживаться в пределах 0,5—0,6 МПа (5—6 кгс/см 2 ).

Установка картера маховика, маховика и вентиляционной трубки.

Для установки картера маховика необходимо блок цилиндров повернуть на 90° задним торцом вверх, протереть и смазать герметиком привалочную плоскость блока цилиндров под картер маховика.

Затем устанавливаем прокладку картера маховика на установочные штифты на блоке цилиндров и предохранительную оправку (рис.

Проверка и регулировка угла опережения впрыска топлива ЯМЗ-238

Для регулировки угла опережения впрыскивания топлива на картере маховика предусмотрены два люка (см. рис. 1), а на маховике в двух местах нанесены значения углов. Для нижнего указателя 3 эти значения выполнены на маховике в цифровом выражении, а для бокового указателя 4 – в буквенном выражении, при этом, букве «А» соответствует значение в цифровом выражении 20°; букве «Б»-15°; букве «В»-10°; букве «Г»- 5°.

Вращать коленчатый вал двигателя по часовой стрелке (если смотреть со стороны вентилятора) до совмещения меток на шкиве коленчатого вала и крышке шестерен распределения или на маховике с указателем, соответствующих установочному углу опережения впрыскивания топлива – 6º…7º. При этом клапаны в 1-ом цилиндре должны быть закрыты.

Рис. 2

Вращать коленчатый вал можно ключом за болт крепления шкива коленчатого вала или ломиком за отверстия в маховике (рис. 2) при снятой крышке люка картера маховика.

Рис. 3

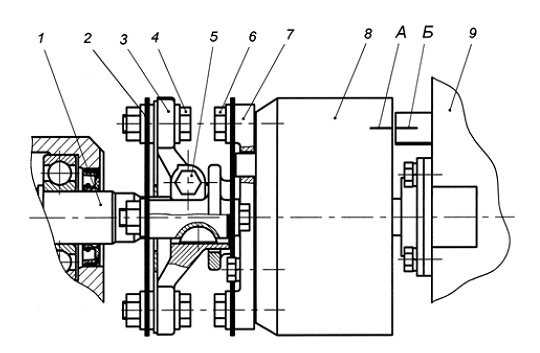

В момент совмещения меток должны совместиться метка «А» на торце муфты с острием указателя (рис. 3) или с риской «Б» на указателе (рис. 4). Если метки не совместились необходимо произвести регулировку.
