Как работает катушка зажигания в автомобиле?

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор ЗМЗ 406 гнет клапана только при перескакивании цепи. Причем, повреждаются они друг о друга (впускные и выпускные при одновременном подъеме), а не о поршни. При обрыве цепи такой неприятности не случится.

Поскольку устройство ДВС частично скопировано с СААБ, а частично сохранена конструкция ЗМЗ 402, для него характерны неисправности:

Высокие обороты ХХ	1)поломка датчиков 2)нет контакта регулятора ХХ 3)порваны шланги картерной вентиляции	1)замена датчиков 3)замена шлангов
Отказ цилиндра	1)неисправность ЭБУ 2)выход из строя катушки 3)пробой наконечника свечи 4)поломка форсунки	1)замена блока управления 4)ремонт/замена форсунки
Неустойчивая работа ДВС	1)подсос воздуха 2)вода в топливном баке	1)восстановление герметичности, замена прокладок 2)слив бензина, просушивание бака
Мотор не запускается	1)выход из строя системы зажигания 2)нарушена подача топлива	1)замена катушки, контакта 2)замена фильтра, клапана редукционного, регулировка фаз, замена топливного насоса

Особенности замены автомобильных катушек зажигания

Например, если вышла из строя катушка зажигания BYD F3 для двигателя 4G18, то в качестве замены можно выбрать пару вариантов:

• комплектуемая производителем — БОШ, F01R00A010;
• аналогичная, под заводским номером 880317A, производимая компанией ERA.

Интересно, что Dynatec не производит устройств зажигания для таких двигателей, можно не искать.

Учитывая, что по оценкам работников автосервиса итальянские бобина ERA такая же надежная, как и катушка зажигания bosch, но намного дешевле, совершенно нет смысла тратить лишние деньги на оригинал. Тем не менее, немецкое качество БОШ, даже в китайском исполнении намного убедительнее, чем качественно исполненная кавер-версии итальянской компании ERA.

Тем не менее, следует отметить, что компания БОШ, являясь генератором оригинальных идей, регулярно модернизирует свои изделия, что нельзя сказать о компаниях, как ERA, выпускающих копии.

Но, даже приобретая запчасти БОШ, внимательно сверяйте номер изделия. В переделах одной серии могут иметь место незначительные отличия в форме креплений или толщине и диаметре прокладок, что может осложнить установку устройства. С запчастями ERA ошибиться сложнее, номенклатура их изделий намного скромнее, чем у БОШ.

Если вы владелец автомобиля Волжского завода, и у вас каким-то образом работает чудо советского автопрома бобина, произведенная СОАТЭ (Старый Оскол), то смело меняйте ее на аналог Dynatec. АвтоВАЗ рекомендовал такую замену еще в 2012 году, причем делал это бесплатно на фирменных станциях техобслуживания. Но лучше заменить модуль на аналогичный, производства компании БОШ.

Инжекторный мотор

По техническим характеристикам и составным деталям двигатель с инжекторной системой питания не особо отличается от карбюраторного аналога 405-й модели.

При должной эксплуатации этот агрегат не менее надежен и практичен нежели с карбюратором, а вдобавок имеет и свои преимущества:

• Стабильные холостые обороты.
• Низкий уровень вредных выбросов в атмосферу.
• Коэфициент полезного действия ЗМЗ-406 инжектор имеет значительно выше, нежел аналог с карбюратором, так как топливная смесь подается своевременно и в нужном количестве. Соответсвенно, экономия топлива налицо.
• Повышение экономии топлива.
• Не нуждается в длительном прогреве двигателя в зимний период.

Проверка свечей своими руками

В соответствии с электросхемой моторов 405, 406 и 409, свечи используются для передачи искры от распределительного устройства в цилиндры двигателя. Если работа СЗ нарушается, это может повлиять на качество работы мотора в целом.

Для проверки устройств вам потребуется помощник:

1. От первой СЗ нужно отключить высоковольтный провод.
2. С помощью ключа изделие выкручивается из посадочного места.
3. Один конец устройства со стороны электрода следует поднести к двигателю или металлу на кузове авто, расстояние между электродом и массой должно составить около 1-2 мм.
4. Затем помощник крутит стартер, пытаясь завести двигатель. Если в момент прокручивания между электродом и кузовом проскочила искра, это говорит о том, что изделие работоспособное. Таим же образом нужно проверить каждую СЗ. Учтите, что проблемы с подачей искры также могут быть обусловлены неправильной работой распределителя, а также повреждением высоковольтных проводов.

Чтобы самостоятельно проверить исправность КЗ нужно сделать следующие:

• отсоединить от минуса АКБ провод питания;
• отключить от КЗ два высоковольтных кабеля, снять планку с элементом;
• провести аналогичные действия со второй катушкой;
• индикаторы омметра подключить вместо отсоединённых проводов первичной обмотки, замерить уровень сопротивления – рабочая КЗ выдаст 0.4-0.5 Ом;
• точный результат получить так: закоротить индикаторы тестера, повторить диагностику сопротивления. В данном случае проверяется вторичная обмотка. Рабочая КЗ покажет значение 5-7 кОм.

А если результат диагностики показывает иные значения – катушку нужно заменить. Проверить весь модуль зажигания, заменить катушку вы можете в нашем техническом центре в удобное для вас время.

Поиск возникновения проблемы

Вначале нужно проверить работоспособность свечей, причем эта проверка может косвенно указать на неисправность катушки.

Для проверки всего лишь нужно выкрутить свечи, вставить их в наконечники проводов высокого напряжения, замассировать их и провернуть несколько раз стартером коленчатый вал. При этом следует смотреть на искру, образовывающуюся между электродами.

Если обнаружено, что какая-то свеча работает неправильно и искра в ней образовывается с перебоями, ее следует заменить, а на ее место установить заведомо исправную.

Если и исправная свеча работает с перебоями – проверяется провод высокого напряжения.

Если перебои сохраняются и при замененном проводе, то в карбюраторных авто следующим осматривается распределитель, а только потом – катушка.

В инжекторных же авто, оснащенных модулем, такого распределителя нет, поэтому можно сразу приступать к проверке модуля.

Проверить данные элементы не составит особых сложностей, а из оснащения потребуется только мультиметр с возможностью работы в режиме омметра, причем с диапазоном измерения до 200 МОм.

Чтобы было более наглядно, рассмотрим, как производится проверка этих элементов зажигания на разных автомобилях.

Как проверить датчик АБС

Три способа диагностики

Далее рассмотри три провернных способа проверки катушки зажигания.

Метод визуального тестирования

Сильной стороной метода визуального тестирования (известен как метод “проверки искрой”) является простота реализации. Он не требует никаких приборов и выполняется даже в дороге. Главными недостатками обоснованно считаются невысокая точность, большая трудоемкость, риски ударов током.

Для этого метода потребуются исправная свеча и пассатижи, может понадобиться торцевой свечной ключ.

К работе целесообразно приступать не ранее чем через четверть часа после выключения двигателя, чтобы он успел остыть.

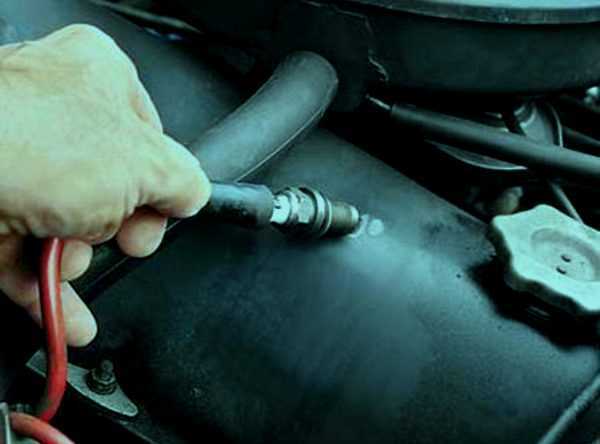

Сначала снимается провод первой свечи, к нему подключается контрольная свеча. Удерживая свечу пассатижами за изолятор, касаемся резьбовой частью юбки неизолированного металлического участка корпуса двигателя. При работающем двигателе и исправной катушке между электродом и корпусом проскакивает интенсивная искра фиолетового цвета. Для минимизации рисков можно не запускать двигатель, а на пару секунд включить стартер.

Вывод о неисправности катушки делается в том случае, если искра слабая или имеет выраженный желтоватый оттенок. Отсутствие искры говорит об отказе катушки или полном отсутствии контакта.

Если в двигателе нескольких катушек, процедура контроля выполняется для каждой из них.

Если нет запасной исправной свечи, в качестве визуального индикатора привлекается свеча, которая выкручивается из одного из цилиндров двигателя.

На свечи подается напряжение в несколько киловольт

С учетом этой особенности при обращении к методу визуального контроля в любой форме его реализации соблюдайте осторожность и не касайтесь незащищенными частями тела неизолированных частей бортовой электропроводки

Второй

Данный способ выявления неполадок схож с методом «научного тыка». Такая проверка катушки зажигания заключается в поочередном отсоединении клемм во время работы двигателя. Хотя этот метод может многим показаться варварским, он помогает быстро определить неисправную катушку.

Отсоединив провод от катушки, разряд перестанет поступать в камеру сгорания топлива и работа двигателя в данном цилиндре будет нарушена. Сбой можно легко определить по звуку и ритму мотора. Если при выключении очередной катушки в работе двигателя не произошло изменений, это и есть неисправная деталь.

Третий — научный способ

Для проверки катушки зажигания вам потребуется мультиметр. Извлеките все катушки и проверьте сопротивление с помощью прибора. На величину сопротивления влияет коррозия на контактах, поэтому перед проверкой очистите элементы от грязи, остатков масла и других образований, мешающих точно определить характеристики элемента.

Чтобы измерить сопротивление на первичной обмотке, щупы прибора необходимо установить на обоих контактах. При этом мультиметр нужно выставить в положение 20 Ом.

Однако на всех четырех катушках (при условии, что ваш ДВС имеет 4 цилиндра) должно быть примерно одинаковое сопротивление.

Для измерения вторичной обмотки следует подключить первый щуп прибора к одному из контактов, а второй — к пружине, которая идет к катушке. Поскольку величина сопротивления на вторичной обмотке может составлять от 6 до 10 кОм, флажок мультиметра нужно установить на 20 кОм. Таким образом, можно без труда определить неисправную катушку и заменить ее.

Стоит отметить, что ресурс данного элемента составляет 60-70 тыс. км. По опыту многих автолюбителей оригинальные запчасти, установленные на авто производителем выдерживают более 100 тыс., поэтому приобретайте качественные детали у надежных поставщиков.

Катушка зажигания ЗМЗ-406

Катушки зажигания предназначены для вырабатывания электрического тока высокого напряжения для воспламенения рабочей смеси в цилиндрах двигателя. Катушки зажигания (2 шт.) установлены сверху двигателя.

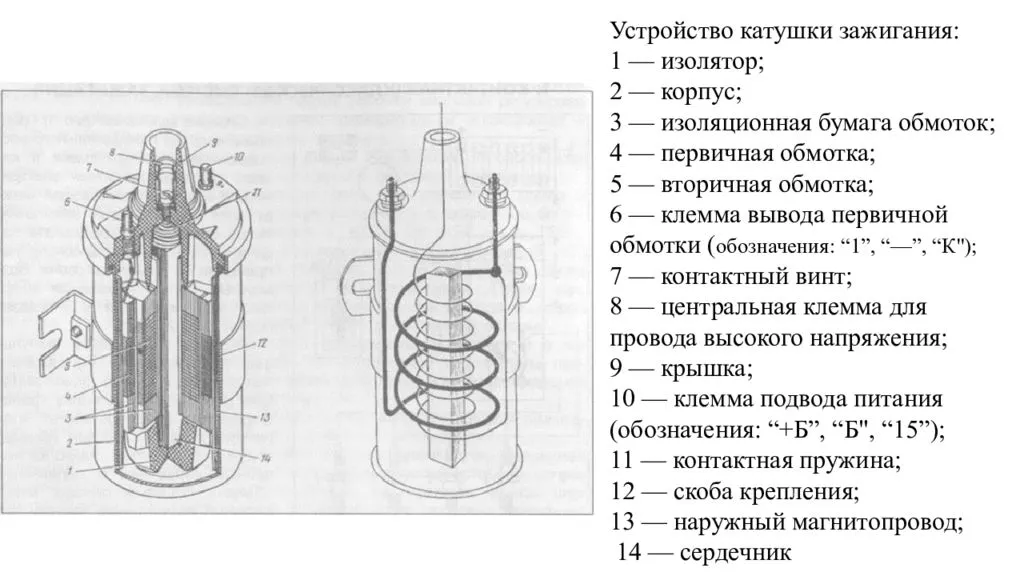

Устройство катушки зажигания показано на рисунке.

Катушка зажигания — это трансформатор.

На магнитопроводе 1 намотана первичная обмотка 5, а сверху нее секциями намотана вторичная обмотка 3.

Обмотки заключены в пластмассовый корпус 2.

Пространство между обмотками заполнено компаундом 7.

На корпусе имеются выводы низкого и высокого напряжения 6.

Электрические импульсы низкого напряжения поступают в катушку зажигания с блока управления.

В катушке зажигания они трансформируются в электрические импульсы высокого напряжения, которое по проводам передается к свечам.

Электрический разряд происходит одновременно в двух свечах первого и четвертого цилиндров или второго и третьего цилиндров.

Например, один электрический разряд происходит в свече первого цилиндра, когда там заканчивается такт сжатия; второй разряд происходит в свече четвертого цилиндра, когда там происходит такт выхлопа.

Электрический разряд в свече четвертого цилиндра при такте выхлопа на работу двигателя не влияет.

При дальнейшем повороте коленчатого вала электрический разряд произойдет в свече четвертого цилиндра.

При попадании масла на провода их следует протирать тряпкой, смоченной в бензине.

При необходимости следует проверять исправность токоведущей жилы провода омметром.

Сопротивление проводов к 1-му и 2-му цилиндрам должно быть не более 1000 Ом, а проводов к 3 и 4 цилиндрам — не более 900 Ом.

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

Подключаем к выводам первичной обмотки катушки омметр и измеряем ее сопротивление.

У исправной катушки сопротивление первичной обмотки должно быть в пределах 0,4-0,5 Ом.

Чтобы получить точное значение измерений, закоротив щупы вольтметра, измеряем сопротивление проводов прибора.

Подключаем к высоковольтным выводам омметр и замеряем сопротивление вторичной обмотки катушки

У исправной катушки сопротивление вторичной обмотки должно быть в пределах 5—7 кОм.

Если измеренные параметры отличаются от указанных, катушку необходимо заменить.

Источник

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Для ЗМЗ 402 по мощности существуют много видов устройств запуска двигателя, но их в основном делят на большие и малые. Малый стартер в среднем имеет мощность около 1 кВт, большой – от 1,5 до 1,8 кВт. Производителей также достаточно много разных. Наиболее известными считаются стартеры марок БАТЭ (республика Беларусь), КАТЭК, LKD, FENOX, «ПРАМО», ЗМЗ KENO.

Двигатель 4216 пропуски в цилиндрах

Добро пожаловать на ChipTuner Forum.

pogarniks

pogarniks

Бывает из-за плохого контакта в разьеме с ЭБУ, происходят теже чюдеса что и при плохой массе.

Добавлено через 3 минуты

pampon

Добавлено через 2 минуты

Добавлено через 3 минуты

Добавлено через 5 минут

Вот шпонку не смотрел но за шкив дергал вроде мертво сидит и при работе движка вроде не болтает

pogarniks

Под нагрузкой восновном ВВ часть. Компресссию мерили? Давление топлива?

Добавлено через 1 минуту

Бывает из-за плохого контакта в разьеме с ЭБУ, происходят теже чюдеса что и при плохой массе.

Добавлено через 3 минуты

Посмотри, часто шпонку разбивает начинает болтаться.

pogarniks

Под нагрузкой восновном ВВ часть. Компресссию мерили? Давление топлива?

Добавлено через 1 минуту

Компрессия везде 10 только во втором 9,8 ну это же не существенно шкив рукой пробывал вроде мертво

Добавлено через 1 минуту

pogarniks

ILnaz23

Далеко шагнул автопром изготовив сие чудо. Был аналогичный случай с 4216, на малых всё ок а на средних и выше трясло. Вылечили заменой внутренней пружиной клапана грм уже на двух машинах.

Добавлено через 2 минуты

У меня не бизнес простая газелька 2009 г движок 4216 мозги микас 10,3

Добавлено через 3 минуты

Свечи бриск сильвер

Добавлено через 6 минут

Далеко шагнул автопром изготовив сие чудо. Был аналогичный случай с 4216, на малых всё ок а на средних и выше трясло. Вылечили заменой внутренней пружиной клапана грм уже на двух машинах.

pogarniks

pogarniks

pogarniks

Цитата: Сообщение от IGOR’

нужно во время (тряски) поочередно отключать цилиндры,найти отключеный и поработать с ним серьёзненько

Эт ещё зачем, если Цитата: Сообщение от IGOR’

ЭБУ реально отключает цилиндр из за пропусков

? Дело только в том, что у ТС, блок каждый раз отключает разные цилиндры.

q Основание:

Письмо УКЭР ОАО «ГАЗ» № 2529/011-15 от 29.03.2007

q Применяемость:

Автомобили семейств «Волга», «Соболь», «Газель».

Добавлено через 12 минут

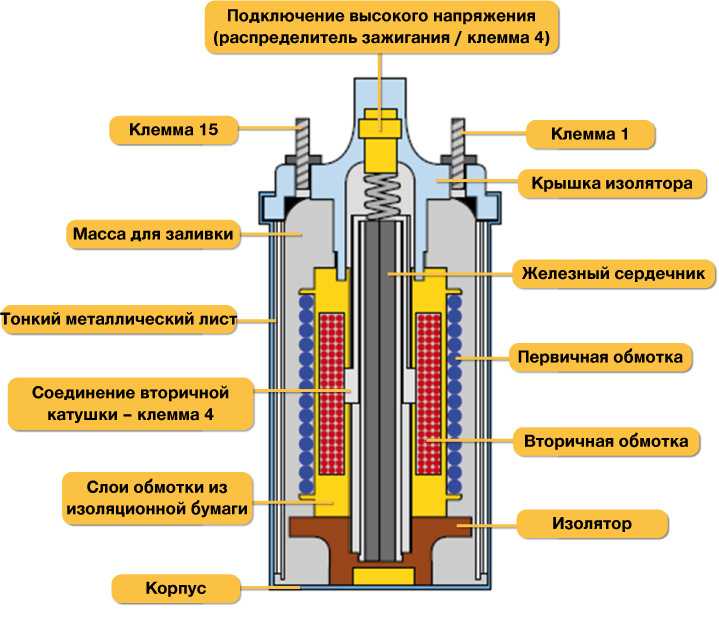

Особенности устройства катушки зажигания

Катушка зажигания (КЗ) представляет собой небольшой по размерам трансформатор. На его магнитопроводе намотана первичная обмотка, а поверх нее, секциями, установлена вторичная обмотка. Обе они установлены в пластиковый корпус, а пространство между этими составляющими заполнено термоактивной полимерной смолой.

Также на корпусе расположены контакты низкого и высокого напряжения для подключения устройства. В соответствии со схемой подключения катушек, на устройство импульсы низкого напряжения подаются от управляющего модуля. Попадая внутрь устройства, эти импульсы преобразуются в высоковольтные заряды, которые, в свою очередь, поступают на СЗ. Разряд осуществляется одновременно на двух СЗ (автор видео — Александр Терехин).

FakeHeader

прочитал, даже с первого раза))

А у меня движок на холостых болтается туда сюда. ПОМЕНЯЛСВЕЧИПРОВОДАКАТУШКИМЕТКИДАТЧИКИВСЕ кроме ДМРВ. Причем он мотыляется как купил, почти три года как. Кто то говорит: «это же 406й, чего ты хочешь» или » ну 406 жестковатый движок, да нормально он у тебя работает». Но я то видел на других машинах как они работают, стоят как плита бетонная не шелохнувшись, а у одного знакомого почти 500 тысяч проехал без единого ремонта и до сих пор как часы работает. Что не делал, а ему хоть бы хер, мотается и все тут. Может и вправду я придираюсь и хочу от него чего-то сверхъестественного?В сервисе просил знакомого посмотреть подушки, сказал нормальные, но осмотрев только сверху не домкратя двиг. Может и в правду двигун надо поддомкратиь и посмотреть?Посмотреть бы видео работы твоего движка и сравнить. Выложи видео если не трудно.

Бывает такое что с виду не скажешь что подушки порваны. такое у меня было на 402 и на этом 406м моторах. с виду подушки целые, а стоит поднять двигатель и ОО! АХТУНГ! Сейчас двигатель у меня работает не так ровно как хотелось бы из за того что не правильно считывает ДМРВ, стоят старые ВВ провода и заливает маслом из колодца третью свечу=D как исправлю, так сразу сделаю видео. К слову. на моем Соболе с карбюратором, мотор работает очень ровно!

А у меня движок на холостых болтается туда сюда. ПОМЕНЯЛСВЕЧИПРОВОДАКАТУШКИМЕТКИДАТЧИКИВСЕ кроме ДМРВ. Причем он мотыляется как купил, почти три года как. Кто то говорит: «это же 406й, чего ты хочешь» или » ну 406 жестковатый движок, да нормально он у тебя работает». Но я то видел на других машинах как они работают, стоят как плита бетонная не шелохнувшись, а у одного знакомого почти 500 тысяч проехал без единого ремонта и до сих пор как часы работает. Что не делал, а ему хоть бы хер, мотается и все тут. Может и вправду я придираюсь и хочу от него чего-то сверхъестественного?В сервисе просил знакомого посмотреть подушки, сказал нормальные, но осмотрев только сверху не домкратя двиг. Может и в правду двигун надо поддомкратиь и посмотреть?Посмотреть бы видео работы твоего движка и сравнить. Выложи видео если не трудно.

Не знаю. Когда отрывается подушка я всегда чувствую сидя за рулем. При старте резком теряется резвость (двигатель поднимается) рычаг коробки сильно смещается вправо. Рвется только лева подушка. Можно ломом двигатель накренить и будет видно.

Катушка зажигания

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора

Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.

Назначение

Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.

Принцип работы

Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.

Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.

В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.

Виды катушек

На данный момент различается три основных вида катушек зажигания. Каждый из них характеризуется своими конструкционными особенностями и требует более внимательного рассмотрения:

• классические, которые используются на автомобилях с системами зажигания, где присутствует распределитель;
• двухвыводные – используются в системе стандартного зажигания с прямой подачей электрического напряжения;
• индивидуальные – в данной системе для каждой свечи предназначена одна катушка.

Все три вида схожи по своей конструкции, за исключением некоторых нюансов. Классический вариант состоит из двух обмоток – вторичной и первичной. Вторая при этом помещается внутрь первой. Разница между обмотками заключается в количестве витков используемой проволоки, а также в толщине провода.

Во внутренней части данных обмоток размещён сердечник, выполненный из ферромагнитного сплава. Каждая обмотка имеет по два вывода. У первичной они оба являются входными. У вторичной один вывод является выходным, а второй соединен с первичной обмоткой. Все перечисленные выше элементы помещены в герметичный корпус. Что касается выводов, то они выходят на крышку корпуса.

Двухвыводная катушка от классического варианта отличается присутствием двух сердечников – внутренний, который помещён в обмотки, а также внешний, что находится над ними. Вместо одного высоковольтного вывода вторичного варианта обмотки, у подобной катушки их всего два.

Что касается индивидуальной катушки, то она отличается тем, что сверху размещается не первичная, но вторичная обмотка. При этом высоковольтный вывод её подсоединён к специальному наконечнику, что надевается на вывод свечи.

https://youtube.com/watch?v=4wHGBUx6x3M

Все виды катушек являются неразборными и не подлежат ремонту. Данные элементы необходимо проверять и своевременно осуществлять замену

Это очень важно, так как обрыв или замыкание обмоток может стать причиной сбоев в работе, а также приведёт к полной неработоспособности двигателя.

Виды катушек зажигания автомобиля

Существует несколько разновидностей КЗ, использующихся в автомобилях. Каждый тип имеет свою схему и особенности.

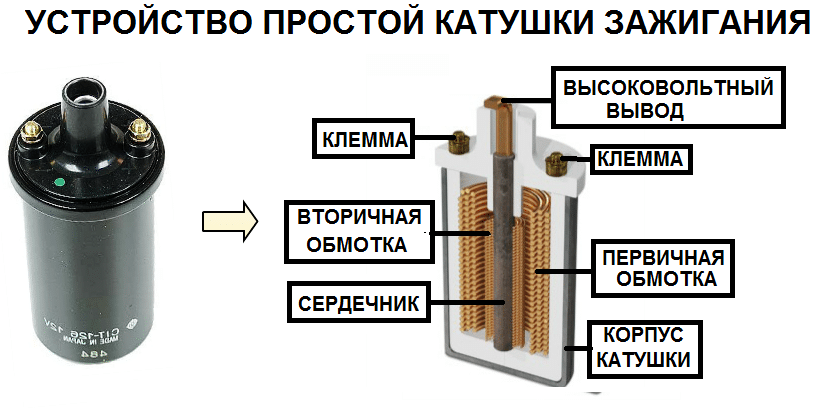

Общая катушка зажигания

Такой тип устройств применяется в системах с распределительным устройством либо без него. Эта разновидность катушек является самой простой по устройству и наиболее распространенной.

Ранее общие катушки зажигания повсеместно устанавливались на все авто.

Особенности общей катушки

Особенности, характерные для общего типа устройств:

1. Максимальная величина рабочего вторичного напряжения варьируется в диапазоне от 18 до 20 кВ.
2. Сердечник устройства выполняется из пластин, изготовленных из электротехнической стали. Толщина каждой из них составляет от 0,35 до 0,5 мм. Все пластины изолированы относительно друг друга, в качестве изоляционного слоя используется лак либо окалина.
3. На сердечник устройства монтируется изоляционная трубка, сверху которой устанавливается вторичный элемент.
4. Корпус устройства изготовляется из листовой стали либо алюминия. Внутри него по стенке располагается магнитопровод. Последний сделан в виде свертка широкой ленты из электротехнической стали.
5. Величина скорости, при которой в общей КЗ нарастает вторичное напряжение, составляет от 200 до 250 В/мкс.
6. Общая продолжительность фаз, при которых происходит разряд искры — до полутора секунд.
7. Рабочее значение энергии, при которой происходит разряд искры, составляет от 15 до 20 мДж.

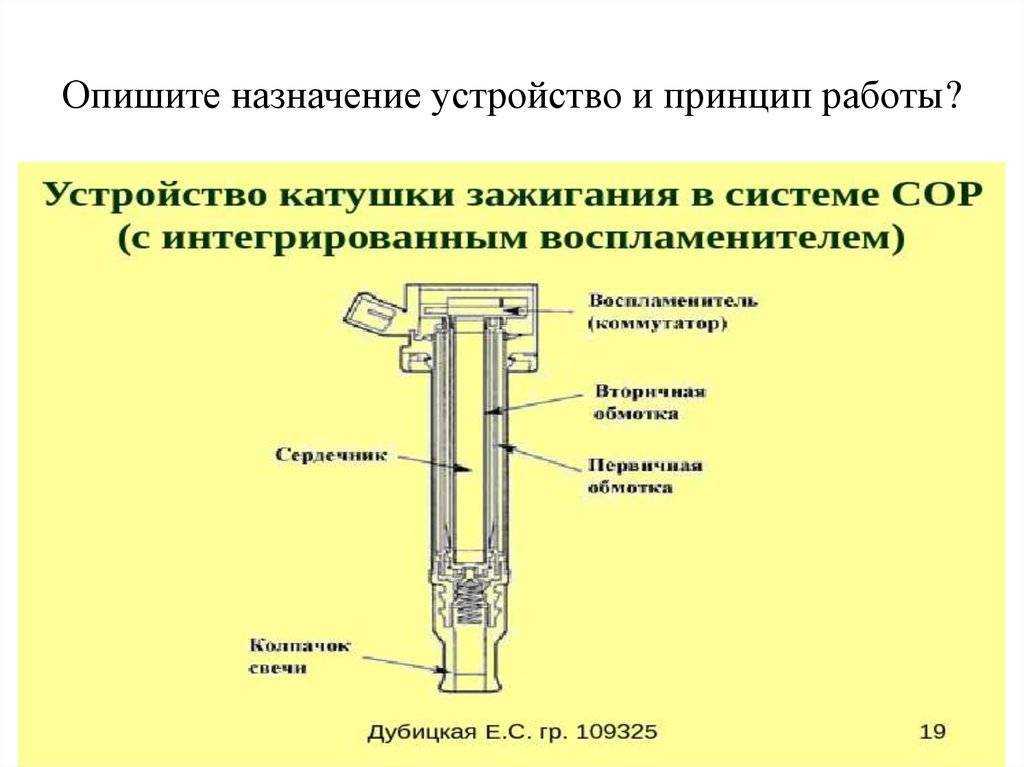

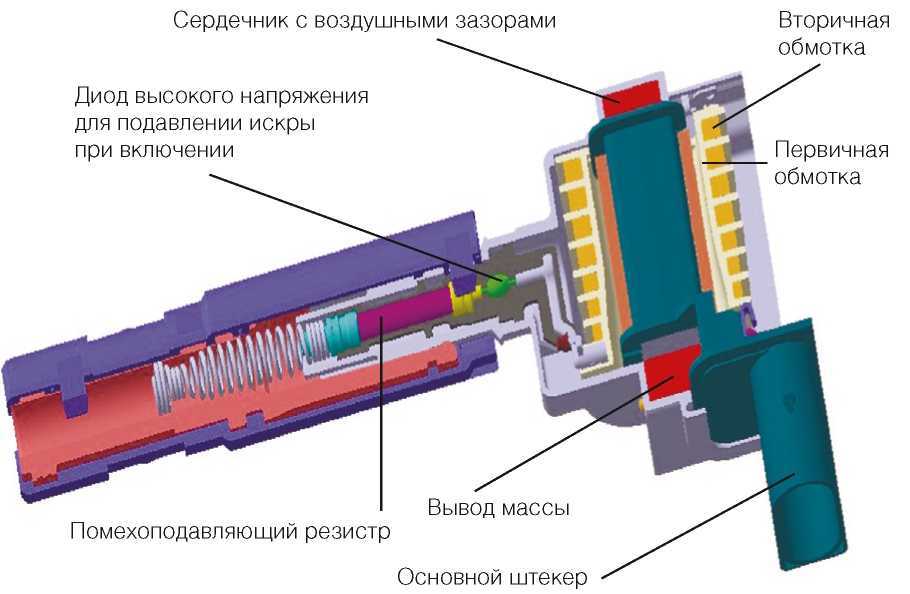

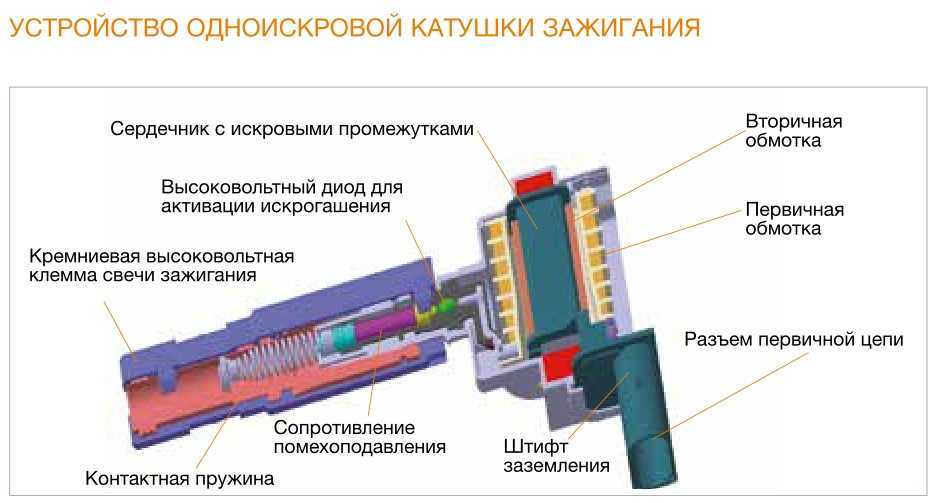

Индивидуальная катушка зажигания

Индивидуальный тип устройств появился позже. Такие катушки применяются в системах электронного зажигания и считаются более надежными.

Особенности индивидуальной катушки

Особенности, характерные для устройств индивидуального типа:

1. Такие КЗ также оснащаются двумя обмотками — первичной и вторичной. Но в них первичный элемент устанавливается внутри вторичного.
2. Один сердечник монтируется внутри первичного устройства, а второй — вокруг вторичного.
3. Сама КЗ монтируется на свечу. Благодаря этому передача высоковольтного сигнала производится без потери энергии.
4. Устройства индивидуального типа могут включать в себя электронные элементы воспламенительного механизма.
5. Подача высоковольтного сигнала, который образуется во вторичном устройстве, осуществляется непосредственно на свечку. Передача производится благодаря наличию наконечника, который состоит из пружинного элемента, высоковольтного стержня, а также изоляционного слоя.
6. Основной особенностью данного типа КЗ является наличие диода. Он используется для оперативного отсекания высоковольтного тока на вторичном устройстве.

Сдвоенная катушка зажигания

Сдвоенный вариант КЗ — усовершенствованная версия общего типа устройства. Используется во многих .

Особенности сдвоенной катушки

Особенности, характерные для сдвоенного типа устройств:

1. Такой тип оборудования оснащается двумя высоковольтными контактами. Каждый из них предназначен для синхронного образования искры на свечах, установленных на двух цилиндрах. Причем только один из них будет располагаться в конце такта сжатия. На втором цилиндре искра будет проходить вхолостую.
2. Подключение к свечкам может быть выполнено двумя методами. Либо посредством высоковольтных кабелей, либо одна из них соединяется напрямую с помощью наконечника, а вторая — с помощью кабеля.
3. По конструкции сдвоенные устройства устанавливаются в одном блоке по две штуки. Тогда КЗ будет считаться четырехвыводной.
4. В конструкции устройства может не использоваться распределительный узел, но тогда подача искры будет осуществляться на два цилиндра ДВС.

Почему греется катушка зажигания газ 53

Уважаемые волговоды! Здесь есть хорошие электрики? У меня большая проблема и сильно бьёт по корману на замену катушки (бобины). У меня ГАЗ 3110, 1998г.в, 402 дв, карбюратор. Во время езды сильно греется катушка, даже вытекает жидкость, за месяц поменял 3 катушки, а стоит она 550 руб. 3 года назад была на сервисе, причина-долго заводилась, мне они сутки делали и что то на делали, короче переделали систему зажигания, к тому времени я был чайником))) А сейчас я не помню как было раньше, до переделки! Я фото выложу позже… Напишу кратко, как устроено, короче на катушку идут 3 провода,1 на один конец и 2 на другой. У дяди ГАЗ 24,у него 2 провода идут, по 1 на каждый конец и приходят от железной коробочки, вроде называется «вариатор».А уменя где находится вариатор? Марка катушки «Б-116». Помогите пожалуйста!

Это родная катушка, которая выкипает! Б-116

На последнем кадре, родная Б-116,а другая Б-117 стояла около 1 года, она даёт слабую искру.

Прежде всего давайте познакомимся с системой зажигания грузовика ГАЗ-3307. Система зажигания ГАЗ-3307 — батарейная, бесконтактно-транзисторная с напряжением в первичной цепи 12В, состоит из источников электрического тока, катушки зажигания, добавочного резистора (если я не ошибаюсь где с 2000 года выпускаются уже без добавочного резистора), коммутатора, распределителя зажигания, свечей зажигания, наконечников свечей, выключателя зажигания и проводов низкого и высокого напряжения.

Техническая характеристика системы зажигания автомобилей ГАЗ-3307 (ГАЗ 53)

Порядок зажигания ГАЗ-3307 1 — 5 — 4 — 2—6 — 3 -7 — 8 Тип распределителя зажигания (трамблер) — 24.3706 Частота вращения валика распределителя в 1 мин с бесперебойным искра-образованием при работе с катушкой зажигания Б116 на трехэлектродный разрядник при искровом промежутке 7 мм, мин-1 — 20 — 2300 Направление вращения валика распределителя зажигания (трамблер) ГАЗ-3307 — по часовой стрелке Катушка зажигания ГАЗ-3307 — Б116 Свечи зажигания — А11 Величина искрового промежутка в свечах, мм — 0,8 — 0,95 Добавочный резистор — 14.3729 Коммутатор — 131.3734 или 13.3734 Наконечник свечи — 35.3707200

Схема системы зажигания ГАЗ-3307

И так , как я уже говорил в наше время у грузовика ГАЗ-3307 система зажигания потерпела небольшие изменения.

Как я уже писал это произошло после 2000 года, это примерно я говорю. Точно не скажу боюсь ошибиться , а гуглить-искать не стал времени на это просто нет да и особо не интересно. Если Вам интересно поищите потом со мной тоже поделитесь. Можно оставить комментарий.

Это касается транзисторного коммутатора марок 13.3734 и 131.3734

Разницу видите всего одна цифра то есть было 13.3734 это до 2000 года , а стали выпускать ГАЗ-3307 уже после 2000 года с коммутатором 131.3734. И так всего одна цифра и вот это одна цифра , то есть , как Вы заметили , цифра 1 убирает с системы зажигания ГАЗ-3307 добавочный резистор — 14.3729.

То есть попросту говоря функцию добавочного резистора — 14.3729. встроили в транзисторный коммутатор 131.3734.

Хочу Вас предупредить кто то может сказать «да я вот поставил вместо марки 131.3734 марку 13.3734 и не чего машина работает» соглашусь с ним .

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System). В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Как проверить катушку зажигания змз 406

Электронный блок, обрабатывая данные, полученные от датчиков системы, управляет работой двух катушек зажигания, подавая на них импульсы низкого напряжения

Искрообразование происходит одновременно в двух цилиндрах: первом и четвертом или втором и третьем.

Катушка зажигания это трансформатор, преобразующий импульсы низкого напряжения, поступающие от блока управления в первичную обмотку, в высоковольтное напряжение во вторичной обмотке.

Катушки — двухвыводные моделей 3012.3705 или 406.3705.

Их неисправности чаще всего объясняются перегревом или межвитковым замыканием, вследствие работы с недопустимо большими зазорами у свечей зажигания или в местах соединения высоковольтных проводов.

Причины неисправностей

Катушки зажигания относятся к надежным устройствам и к основным причинам ее поломки можно отнести: пробой изоляции, граничный период службы.

Ниже перечислим другие причины, по которым устройство может выйти из строя.

1. Старение и механические повреждения.	Во время эксплуатации материалы, из которых изготовлена катушка зажигания теряют свою прочность, начинают трескаться и разрушаться, также на устройство могут воздействовать различные жидкости (масло, тосол и т.д.), что негативно сказывается на сроке службы. Решение одно – замена.
2. Повреждение или окисление контактного соединения.	Проникновение влаги под капот, влажный климат, после преодоления брода, не правильной помывки мотора или машины, все это может повлиять на состояние контактов и их быстрого окисления.
3. Вибрации.	Индивидуальные катушки зажигания автомобилей с электронным впрыском очень сильно чувствительны к вибрациям. К примеру, если мотор троит, или вышла из строя одна из его опор, то сильно вибрирует. Также очень плохие дороги, что не редкость у нас, могут вызвать сильную тряску и повлиять на стояние катушек.
4. Перегрев.	Тоже относится к индивидуальным катушкам, которые расположены рядом с головкой блока цилиндров, где температура максимально высокая. В предусмотренном температурном режиме работы мотора ничего не произойдет, но если в результате не качественной ОЖ или по другим причинам двигатель перегреется, то это негативно повлияет на катушку зажигания в целом.

Где расположена цепь

Подобраться к цепи ГРМ не так просто. Потребуется полный разбор двигателя. А это серьезный процесс. Если автовладелец не разбирается в конструкции ГРМ, то рекомендуется обратиться в сервис-центр. Давайте глянем на схему расположения ремня ГРМ.

Сам же ремень установлен на коленвале и распредвале. Когда вращается шкив, затем вращение передается распредвалам. А регулировка натяжки совершается благодаря успокоителю внутри агрегата.

Если работа успокоителя нарушена, устройство неисправно, то ремень может перескакивать с одного на три, четыре зуба. Работа движка будет нестабильной, а износ агрегата увеличится с каждым километром.

Похожая статья Выставляем метки ГРМ Приора двигатель 16 клапанов ВАЗ 21126

Заключение

Несмотря на значительную эволюцию ДВС, а также различных электронных систем и узлов автомобилей, катушки зажигания с момента их первого появления на машинах и до нынешнего времени претерпели не столь значимые конструктивные изменения. Они продолжают решать свою основную задачу – трансформацию постоянного низкого напряжения в мощные высоковольтные импульсы, требуемые для стабильной и надежной работы свечей в цилиндрах двигателя.

В современных ДВС наибольшее распространение и развитие получили катушки индивидуального и модульного типов. Это связано с их эффективностью, малыми габаритами и долговечностью. Этот вывод подтверждается многолетним опытом эксплуатации данных типов на большинстве моделей автомобилей ведущих производителей мира.
