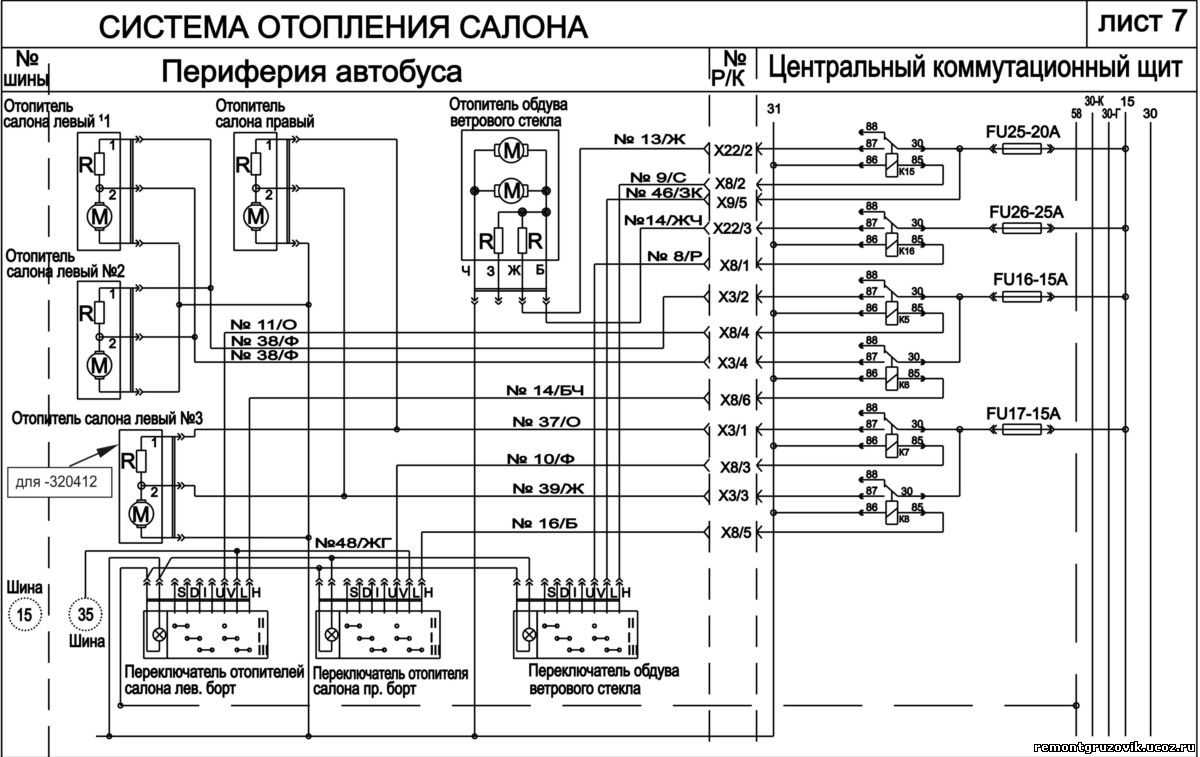

Электросхема автобуса паз с дизельным двигателем

Характеристики двигателя/силового агрегата

Параметры	ЗМЗ-52342.10	ЯМЗ-534	ММЗ Д-245.9
Тип	Бензиновый двигатель	Дизельный двигатель	Дизельный двигатель
Количество и расположение цилиндров	8, V-образное под углом 90°	4R	4R
Нормы экологической безопасности	Евро-4	Евро-5	Евро-5
Рабочий объем, л	4,67	4,43	4,75
Мощность двигателя, кВт (л.с)/мин	90 (122,4) при 3200 мин-1	99 (134,6)/ 109,5 (148,9) при 2300 мин-1	95,5 (129,8) при 2400 мин-1
Макс. крутящий момент, Нм/мин	288 при 1600…2000 мин-1	422 при 1200…2100 мин-1 / 583 при 1300…1600 мин-1	455 при 1200…1600 мин-1
Расположение двигателя	Переднее продольное	Переднее продольное	Переднее продольное
КПП	МКПП: ГАЗ-3307, 4 или 5 ступ.	МКПП: S5-42, 5-ступ, FastGear 5DS60T, 5-ступ.	МКПП: СААЗ 3206, 320670 5-ступ.
Подвеска передней-задней оси	рессорная/рессорная	рессорная/рессорная	рессорная/рессорная
Контрольный расход топлива при 60 км/ч, л/100 км.	35-36	26	26
Максимальная скорость, км/ч	60	60	60
Гарантия на автобус	2 года или 60 тыс. км пробега	1,5 года или 75 тыс. км пробега	1,5 года или 50 тыс. км пробега

Основные сведения, характеристики

Производитель/изготовитель, где выпускается/производится техника. «Павловский автобус» — советский и российский производитель автобусов малого и среднего классов. Расположен в городе Павлово Нижегородской области. Входит в группу ГАЗ. Производство автобусов с 2005 года осуществляет ООО «ПАЗ» — 100%-я дочка ПАО «Павловский автобус». Это позволяет минимизировать обязательное раскрытие информации и отчётность по российским стандартам.

Назначение. Пригородный. Может использоваться для выполнения поездок по городским маршрутам.

Класс. Малый.

Тип кузова. Несущий, цельнометаллический, вагонной компоновки

Ресурс кузова. 5 лет.

Габаритные размеры

Автобус с модельным названием ПАЗ 3205 пущен в серийный выпуск в 1989 году и за этот период несколько раз модифицировался. Модель относится к классу малых высокопольных автобусов, что удачно подходит для перевозки небольших групп людей на близкие расстояния. ПАЗ 3205 считается базовой моделью Павловского автозавода, хотя ее технические характеристик схожи с более поздними сериями техники.

Внешний вид автобуса говорит о компактности. Его габариты составляют 6925 мм в длину, 2500 мм в ширину, 2950 в высоту. Дорожный просвет автобуса составляет 264 мм, что позволяет удобно проезжать по малому бездорожью. Полная фактическая масса автобуса составляет 8060 кг.

Характеристики двигателя/силового агрегата

Параметры	ЗМЗ-52342.10	ЯМЗ-534	ММЗ Д-245.9
Тип	Бензиновый двигатель	Дизельный двигатель	Дизельный двигатель
Количество и расположение цилиндров	8, V-образное под углом 90°	4R	4R
Нормы экологической безопасности	Евро-4	Евро-5	Евро-5
Рабочий объем, л	4,67	4,43	4,75
Мощность двигателя, кВт (л.с)/мин	90 (122,4) при 3200 мин-1	99 (134,6)/ 109,5 (148,9) при 2300 мин-1	95,5 (129,8) при 2400 мин-1
Макс. крутящий момент, Нм/мин	288 при 1600…2000 мин-1	422 при 1200…2100 мин-1 / 583 при 1300…1600 мин-1	455 при 1200…1600 мин-1
Расположение двигателя	Переднее продольное	Переднее продольное	Переднее продольное
КПП	МКПП: ГАЗ-3307, 4 или 5 ступ.	МКПП: S5-42, 5-ступ, FastGear 5DS60T, 5-ступ.	МКПП: СААЗ 3206, 320670 5-ступ.
Подвеска передней-задней оси	рессорная/рессорная	рессорная/рессорная	рессорная/рессорная
Контрольный расход топлива при 60 км/ч, л/100 км.	35-36	26	26
Максимальная скорость, км/ч	60	60	60
Гарантия на автобус	2 года или 60 тыс. км пробега	1,5 года или 75 тыс. км пробега	1,5 года или 50 тыс. км пробега

Технические характеристики

Параметры ПАЗ-4234

Длина/Ширина/Высота, мм	8165/2500/2890 (для класса I-II), 2960 (для класса II)
Количество/ширина дверей, мм	2/726
Высота потолка в салоне, мм	1965

Базовые характеристики

ПАЗ-4234

Тип кузова	Несущий, вагонной компоновки
Мин. радиус разворота, м	9,3
Масса снаряженная/технически допустимая, кг	6445…6640/9895…9995
Нагрузка на переднюю/заднюю ось от технически допустимой массы, кг	3680…3890/6105…6215
Общее количество мест (в т.ч. посадочных)	50 (30+1); 45 (27+1)
Емкость топливного бака/газовых баллонов, л	95
Шасси/мост	КААЗ
Рулевой механизм	С гидроусилителем
Тормозная система	Пневматическая, двухконтурная, привод с разделением на контуры по осям, с ABS
Вентиляция	Естественная, через форточки в окнах боковины и люки в крыше
Система отопления	Автономный жидкостный предпусковой подогреватель и салонные отопители
Шины	245/70R19,5 (для класса I-II); 8,25 R20 (для класса II и спец.)

Агрегатные характеристики

Параметры ЯМЗ-534 \ ММЗ Д-245.9 \ Cummins ISF 3 \

Тип	Дизельный двигатель	Дизельный двигатель	Дизельный двигатель
Количество и расположение цилиндров	4R	4R	4R
Нормы экологической безопасности	Евро-5	Евро-5	Евро-5
Рабочий объем, л	4,43	4,75	3,76
Мощность двигателя, кВт (л.с)/мин	125 (170) при 2300 мин-1	95,5 (129,8) при 2400 мин-1	122 (165,9) при 2600 мин-1
Макс. крутящий момент, Нм/мин	583 при 1300…1600 мин-1	455 при 1200…1600 мин-1	592 при 1300…1700 мин-1
Расположение двигателя	Переднее, продольное	Переднее, продольное	Переднее, продольное
КПП	МКПП: ZF S5-42, 5-ступ.	МКПП: ZF S5-42, 5-ступ., СААЗ 3206	МКПП: ZF S5-42, 5-ступ.
Максимальная скорость, км/ч	80 (для класса I-II); 95 (для класса II)	80 (для класса I-II); 95 (для класса II)	80 (для класса I-II); 95 (для класса II)
Гарантия на автобус	1,5 года или 75 тыс. км пробега	1,5 года или 50 тыс. км пробега	1,5 года или 75 тыс. км пробега

В игровой и сувенирной индустрии

В апреле 2013 года производитель SSM (Start Scale Models)

предложил масштабные (1/43) модели автобуса ПАЗ-3205 бело-голубого цвета и ПАЗ-32051 бело-оранжевого цвета. Также модель ПАЗ-32051 в масштабе 1:48 была выпущена китайской . подготовила к выпуску модель ПАЗ-32053 в различных исполнениях. 23 декабря 2019 года выйдет второй выпуск журнала «Наши автобусы» от фирмы Modimio — ПАЗ-3205 «Живая легенда», который, помимо журнала и модели, содержит в себе красочную наклейку с изображением автобуса. Модель высокого качества, сделана из металла и пластика, красного цвета с белой юбкой.

Дополнительные опции

• Аудиосистема
• «Утепленный пакет»
• Тонированные стекла
• Колеса R19.5 дюймов
• Цифровой тахограф
• ГЛОНАСС/GPS
• Противотуманные фары
• Пассажирские сиденья нерегулируемые с ремнями безопасности
• Раздельные пассажирские сиденья без ремней безопасности
• Пассажирские сиденья регулируемые с ремнями безопасности (только для исп. Подиумный)
• Ремни безопасности на пассажирских сиденьях
• Звуковой зуммер движения задним ходом
• Электрообогрев наружных зеркал
• Сидение водителя повышенной комфортности с пневматическим подрессориванием
• Автономный воздушный отопитель, только для исп. подиумный
• Дополнительный люк вентиляции
• Багажные полки
• Занавески

Дополнительные опции

• Аудиосистема
• «Утепленный пакет»
• Тонированные стекла
• Колеса R19.5 дюймов
• Цифровой тахограф
• ГЛОНАСС/GPS
• Противотуманные фары
• Пассажирские сиденья нерегулируемые с ремнями безопасности
• Раздельные пассажирские сиденья без ремней безопасности
• Пассажирские сиденья регулируемые с ремнями безопасности (только для исп. Подиумный)
• Ремни безопасности на пассажирских сиденьях
• Звуковой зуммер движения задним ходом
• Электрообогрев наружных зеркал
• Сидение водителя повышенной комфортности с пневматическим подрессориванием
• Автономный воздушный отопитель, только для исп. подиумный
• Дополнительный люк вентиляции
• Багажные полки
• Занавески

Блоки предохранителей

Находятся под панелью приборов.

p, blockquote 15,0,0,0,0 —>

Вариант 1

Характерен для более старых моделей и состоит из 2 отделов

p, blockquote 16,1,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Назначение

p, blockquote 19,0,0,0,0 —>

Левый блок

p, blockquote 20,0,0,0,0 —>

1FU1	8А Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей
1FU2	8А Питание выключателя плафона водителя, аварийного выключателя
1FU3	16А Питание приборов, блока АБС, система зажигания
1FU4	8А Питание контрольных ламп, выключателя фонарей заднего хода
1FU5	8А Питание левого стеклоочистителя
1FU6	8А Питание циркуляционного насоса
1FU7	8А Питание выключателя стекло омывателя, комбинации приборов и вольтметра
1FU8	16А Питание противотуманных фонарей
1FU9	8А Питание габаритных фонарей правой стороны
1FU10	8А Питание габаритных фонарей левой стороны

Правый блок

p, blockquote 21,0,0,0,0 —>

2FU1	16А Питание реле звуковых сигналов, осушителя воздуха
2FU2	16А Питание выключателя обдува ветрового стекла
2FU3	16А Питание выключателя плафонов салона, подкапотной лампы и розетки
2FU4	8А Питание выключателя плафонов салона правой стороны
2FU5	8А Питание фары левой «Дальний свет»
2FU6	8А Питание фары правой «Дальний свет» Питание контрольной лампы «Дальний свет»
2FU7	8А Питание фары левой «Ближний свет», выключателя задних противотуманных фонарей
2FU8	8А Питание фары правой «Ближний свет»
2FU9	8А Питание правого стеклоочистителя, фонари стоп-сигнала
2FU10	8А Запасной

Вариант 2

Состоит из 3 отделов (плат предохранителей).

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,1,0 —>

I – с 1FU1 по 1FU13; II — с 2FU1 по 2FU13; III — с 3FU1 по 3FU13

p, blockquote 25,0,0,0,0 —>

Обозначение

p, blockquote 26,0,0,0,0 —>

1FU1	Резерв
1FU2	10А Управление дверями салона с места водителя; Спидометр электронный
1FU3	10А Реле поворотов; Аварийная сигнализация
1FU4	10А Осушитель воздуха; Спидометр электронный
1FU5	10А Электромагнитный клапан останова, Зажигание
1FU6	10А Обмотка реле возбуждения генератора; Лампа контрольная генераторной установки; Комбинация приборов и тахометр; АБС тормозов
1FU7	10А Лампы контрольные; Фонари заднего хода; Управление блоком свечей накаливания
1FU8	10А Управление подогревателем жидкостным
1FU9	10А Циркуляционный насос, Противотуманные фонари
1FU10	10А Стеклоомыватель; Указатель напряжения
1FU11	15А Сигналы звуковые
1FU12	10А Фонари габаритные правые; Плафоны освещения двери
1FU13	10А Фонари габаритные левые; Лампы подсветки приборов
2FU1	Резерв
2FU2	10А Плафоны освещения правой стороны салона
2FU3	10А Стеклоочиститель левый
2FU4	15А Стеклоочиститель правый; Фонари сигналов торможения, Переключатель света
2FU5	10А Электродвигатель обдува бокового стекла
2FU6	15А Электродвигатель обдува ветрового стекла
2FU7	15А Электродвигатель отопителя места водителя; Циркуляционный насос дополнительный (для ПАЗ-32053-07)
2FU8	15А Электродвигатель отопителя левой стороны №1; Электродвигатель отопителя левой стороны №2
2FU9	15А Фонари задние противотуманные; Электродвигатель отопителя правой стороны №1; Электродвигатель отопителя правой стороны №2, питание блока управления стеклоочистителями и стеклоомывателем
2FU10	10А Фара головная левая дальнего света
2FU11	10А Фара головная правая дальнего света; Лампа контрольная «Дальний свет»
2FU12	10А Фара головная левая ближнего света
2FU13	10А Фара головная правая ближнего света
3FU1	Резерв
3FU2	10А Устройство ограничения скорости (для ПАЗ-32053-77)
3FU3	15А Питание света фар, реле ближний свет фар / дальний свет фар
3FU4	15А Плафоны освещения левой стороны салона. Розетка переносной лампы. Плафон мотоотсека
3FU5	10А Электродвигатели принудительной вентиляции, питание обогрева зеркал заднего вида (для ПАЗ-32053-70)
3FU6	10А Электродвигатель вентилятора водителя, розетка на панели приборов, питание системы внутреннего и наружного оповещения (для ПАЗ-32053-70)
3FU7	10А Фары противотуманные
3FU8	10А Обогрев зеркал заднего вида
3FU9	10А Питание транспортного говорящего устройства; Питание магнитолы, разъём для подключения дополнительного оборудования
3FU10	10А Резерв
3FU11	10А Привод двери. Экстренное открывание дверей
3FU12	10А Резерв
3FU13	10А ЭБУ двигателя, реле стартера

Блок БПР 2.02

Отдельный блок из 2х плавких элементов может быть расположен около рулевой колонки.

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

Запчасти на Автобусы ПАЗ-4234

Павловский автобусный завод начал выпускать автобус ПАЗ-4234 с 2002 года. Высокопольный автобус среднего класса широко используются для городских и пригородных пассажирских перевозок. Является удлинённой модификацией автобуса ПАЗ-32054 с одним дополнительным окном. В 2014 году была представлена рестайлинговая версия. Эксплуатируется во многих городах России, Украины, Белоруссии, Казахстана. На сайте вы сможете купить запчасти ПАЗ-4234 в специальном каталоге.

По сравнению с основной моделью ПАЗ-3205, ПАЗ-4234 удлинен на 1165 мм за счёт увеличения длины базы и заднего свеса. В конструкцию автобуса входит мотор ММЗ-Д245.9, механическая пятиступенчатая коробка передач, пневматические тормоза и ABS. Модификации ПАЗ-4234-04 и ПАЗ-4234-05 используют дизельный двигатель Cummins ISF3.8s3168, соответствующий экостандарту EURO-3. Модификации выпускаются в различных вариантах, таких как школьные автобусы, автобусы с дизельными двигателями, модели медицинского комплекса и автобусы автомобильного передвижного магазина самообслуживания. Благодаря нашему каталогу запчастей ПАЗ-4234 вы сможете без проблем найти все нужные вам запчасти, ведь пользоваться каталогом легко и удобно.

Экземпляры: 12000. Полная масса, т: 9,995. Снаряжённая масса, т: 6,37. Макс. скорость, км/ч: 95. Класс автобуса: высокопольный средний. ЭКО стандарт: Евро-3—Евро-4. Мест для сидения: 30. Номинальная вместимость (5 чел./м²): 50. Полная вместимость (8 чел./м²): 71. Длина, мм: 8165. Ширина, мм: 2500. Высота по крыше, мм: 2890. База, мм: 4345. Количество дверей для пассажиров: 2. Формула дверей: 2—2. Модель двигателя: ММЗ Д-245.9. Модель коробки передач: механическая 5-ступ.

Наши специалисты проконсультируют вас по всем вопросам и расскажут о всех запчастях ПАЗ-4234, которые подойдут именно вам. Купив запчасти у «Динамики 76», вы гарантированно приобретете качественные детали для ПАЗ.

Общее описание

ПАЗ-4234 — отечественный транспорт среднего класса. Используется преимущественно в целях пассажирских перевозок. Производством данной модели занимается предприятие «РусАвтоПром Борисов». Кроме того, в положительном ключе зарекомендовали себя даже в суровых условиях российского бездорожья.

На сегодняшний день они активно используются для доставки людей в соседние города и перевозки школьников. Модель автобуса, удлинённая на 1160 мм в сравнении с более ранней версией (ПАЗ-3205), благодаря изменениям длины шасси, вмещающий 30 пассажирских сидений.

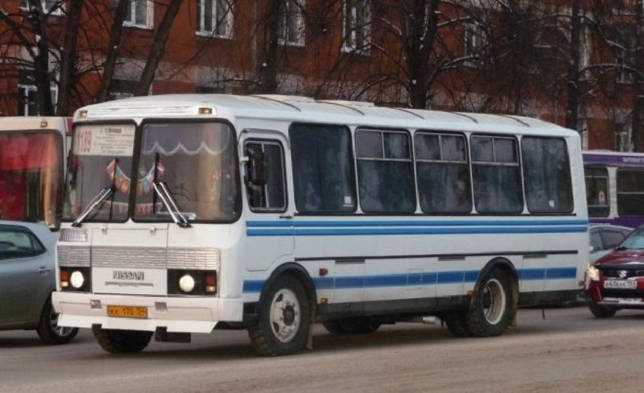

На фото автобус в городском потоке

Оборудована двигателем вида ММЗ-Д245.9, располагающей моторной мощностью равной 135 л.с., механической трансмиссией и пневмооборудованными тормозами. Кроме того, есть модели 4234-04 (с дизельным двигателем ЯМЗ-534230) и 4234-05, со встроенным двигателем Cummins ISF3.8s3168, Евро-3.

Проведены изменения внешнего вида: обновлен экстерьер кузова, проведены поправки, улучшающие эксплуатационные возможности транспорта. Система подрессоривания (подвеска), проявляющая стойкость к дорогам с некачественным дорожным покрытием.

Это интересно: ПАЗ-32054 технические характеристики: двигатель и салон

История

Разрабатывался путём создания десятков опытных образцов в течение почти 15 лет. Основой послужил разрабатываемый в 1972-1977 гг. и подготовленный к серийному производству с 1979 г., но так и не запущенный в производство автобус ПАЗ-3203. Первая опытная партия автобусов для испытаний была изготовлена в 1979 году, конвейерная сборка была начата в 1984 году. Окончательный вариант автобуса был утверждён в 1986 году. Массовый выпуск начался 1 декабря 1989 года, когда на конвейере полностью прекратили выпуск предыдущей модели ПАЗ-672М. 4 июня 2001 года на заводе отмечался выпуск 100-тысячного автобуса данной модели. В 2008 году проведена модернизация производства, что позволило проводить сертификацию для регулярного использования на загруженных маршрутах, значительно возрос ресурс службы кузова (с 5 до 10 лет), в салон устанавливаются более эффективный отопитель и более комфортные сиденья. В 2014 году было освоено производство рестайлинговой версии.

Технические характеристики автобуса ПАЗ 32053

ПАЗ разрабатывался специально для эксплуатации в сложных дорожных и погодных условиях, что делает его универсальным для всех регионов страны. Транспорт отличается доступностью, надежностью, экономичностью, неприхотливостью к погодным условиям и качеству дорог. Существует широкий модельный ряд ПАЗ, отличающихся характеристиками и назначением.

Кузов	Несущий, вагонной компоновки
Колёсная формула	4 × 2
Число мест для сидения	23
Общее число мест	42
Максимальная скорость, км/ч	90
Контрольный расход топлива при 60 км/ч, л/100 км	19
Ёмкость топливного бака, л	105
Тормозная система	Пневматическая, двухконтурная с ABS
Длина, мм	7000
Ширина, мм	2530
Высота, мм	2880
База, мм	3600
Полная масса, кг	7610
Комплектуется двигателями	ЗМЗ-5234.10, ЯМЗ 534, ММЗ 245.7
Вентиляция	2 люка в крыше, форточки на боковых окнах
Рулевой механизм	МАЗ-64229 с гидроусилителем руля

Технические характеристики

ПАЗ 3205 оснащен одной автоматической дверью и пневматической тормозной системой. В некоторых модификациях автобуса имеется две автоматические двери, которые управляются с панели приборов водителя. Номинальная вместимость салона автобуса – 41 человек при расчете в 5 персон на квадратный метр площади. Число мест для сидения составляет от 21 до 25 штук. Все они обтянуты кожзамом, для которого характерен длительный срок эксплуатации.

Двигатель

Мод. ЗМЗ-672-11, бензиновый, V-обр. (900), 8 цил., 92.х80 мм, 4,25 л, степень сжатия 7,6, порядок работы 1-5-4-2-6-3-7-8; мощность 88,3 кВт (120 л.с.) при 3200-3400 об/мин; крутящий момент 284,5 Н-м (29 кгс-м) при 2000-2500 об/мин; карбюратор К-135; воздушный фильтр инерционно-масляный.

Трансмиссия

Сцепление — однодисковое, привод выключения — гидравлический. Коробка передач 4-ступ., передат. числа: I-6,65; II-3,09; III-1,71; IV-1,00; ЗХ-7,77; синхронизаторы — на III и IV передачах. Раздаточная коробка (у ПАЗ-3206) 2-ступ. передат. числа: 1-1,963; 11-1,00. Карданная передача: у ПАЗ-3205 состоит из двух валов с промежуточной опорой; у ПАЗ-3206 — три карданные передачи: от двигателя к раздаточной коробке и от раздаточной коробки к мостам. Главная передача — одинарная, гипоидная, передат. число 6,83.

Колеса и шины

Колеса — дисковые, ободья 6.0Б-20 с бортовыми кольцами, крепление на 6 шпильках. Шины 8,25R20 (240R508), на ПАЗ-3205 — мод.К-84 или КИ-63, НС — 10, рисунок протектора — универсальный, давление, кгс/см. кв. : мод. К-84 — передние 6,0, задние 5,0; мод. КИ-63 — передние 6,1, задние 5,0. На ПАЗ-3206 — шины мод. К-55А; НС — 10, рисунок протектора — универсальный, давление, кгс/см. кв. : передние 6,0, задние 4,3. Число колес 6+1.

Подвеска

Зависимая, передняя — на полуэллиптических рессорах, два амортизатора, задняя — то же, с корректирующими пружинами, дна амортизатора. На ПАЗ-3206 передняя и задняя подвески — со стабилизатором поперечной устойчивости.

Тормоза

Рабочая тормозная система — двухконтурная, с: пневмогидравлическим приводом, барабанными механизмами (диаметр 380 мм, ширина накладок 100 мм), разжим — кулачковый. Стояночный тормоз — трансмиссионный — барабанный, привод — механический. Запасной тормоз — один из контуров рабочей тормозной системы. Давление в пневмоприводе тормозов 5,2-5,5 кгс/см . Имеется предохранитель против замерзания конденсата.

Рулевое управление

Мод. МАЗ-5336-34000 10-60, рулевой механизм — винт с шариковой гайкой и сектор, гидроусилитель передат. число 23,55, ном. давление в усилителе 65-70 кг/см. кв. Люфт рулевого колеса при работающем усилителе до 150.

Характеристика: ПАЗ-4234

Модификация ПАЗа 4234 представляет собой усовершенствованную версию ПАЗ-32054. Выпуск данной модификации был начат в 2002 году. Характерной особенностью модели является увеличенная длина – 8165 мм, а это на 1165 мм превышает показатели предыдущей модели. За счет большей протяженности салона удалось разместить дополнительное количество посадочных мест, которое в итоге составило 30 штук, и оснастить автобус еще одними входными дверями. Сиденья полумягкие, с низкой спинкой. Промежутки между сиденьями подобраны таким образом, чтобы пассажиры могли вытянуть ноги, что удобно в случае длительной поездки.

Номинальное число пассажиров составляет 80 человек.

Модель получилась вместительной, что позволяет автотранспортным предприятиям быстро окупить автобус.

Фонарь заднего хода – основные функции

Довольно трудно представить себе, как можно ездить и не пользоваться задним ходом, вернее такой ситуации в принципе быть не может. Причем не всегда есть возможность передвигаться только в светлое время суток, когда за окном отличная видимость

Поэтому очень важно обеспечить себе максимальный комфорт и вечером, а также ночью, а иногда и днем, во время тумана, дождя и других капризов погоды, которые не самым лучшим образом отражаются на вашей видимости другим участникам движения

Таким образом, основной функцией этих световых приборов является освещение дорожного полотна при движении назад. Кроме того, именно они предупреждают всех участников о том, что вы планируете дать задний ход, выполняя тем самым информативную функцию. Но, к сожалению, иногда приходится устанавливать дополнительный фонарь заднего хода, так как штатный не в состоянии выполнять все задачи на требуемом уровне.

Ремонт и эксплуатация

ПАЗ-4234 достаточно простой с точки зрения использования и ремонта. Внушительный выбор необходимых деталей позволяет упростить процесс ремонта или смены непригодных в дальнейшем использовании элементов. Но стоит знать, что в связи с частными модификациями автобуса, запасные элементы необходимо подбирать четко под эту модель.

ПАЗ-4234 – популярная модель, что вызвано доступностью и исправностью. Автобус прост в эксплуатации, располагает оптимальной стоимостью, а время ремонта минимально. Благодаря такому сочетанию положительных качеств, окупаемость действительно происходит очень быстро.

Именно поэтому автобус пользуется спросом у российских и иностранных перевозчиков. Кроме того, при покупке ПАЗа предоставляется гарантия на 18 месяцев.

Подробное описание, устройство

Самый востребованный отечественный автобус среднего класса в России, максимально унифицирован с ПАЗ-32053/54, что обеспечивает простоту и надежность этого автобуса в эксплуатации и повышает экономическую эффективность пассажироперевозок.

Проведен рестайлинг экстерьера автобуса ПАЗ-4234: применен новый дизайн панелей передней и задней частей кузова, установлена новая светотехника, и внедрены изменения, повышающие эксплуатационные свойства автобуса.

Чтобы пассажирам было удобно входить в автобус и выходить из него, модель оснащена двумя дверями. Удобство посадочных мест в салоне этой модификации ПАЗа – в их полумягкости и комфортных спинках. Расстояние между ними позволяет свободно разместить ноги без упора в передние сидения. Высота потолка в салоне – 1965 мм., что удобно для пассажиров высокого роста.

Кресло водителя регулируется по горизонтали, можно изменить и наклон спинки. А также оно снабжено амортизирующей подвеской.

Система отопления жидкостная, передающая тепло от охлаждающего контура мотора к пяти обогревателям. Вентиляция ПАЗа не принудительного типа, а осуществляется за счет удачно спроектированных люков и форточек. Благодаря им идет полное проветривание салона, что не дает пассажирам изнывать от духоты и зноя.

Модификации

Конструкторы ПАЗ постоянно совершенствуют технику, выпуская новые модификации, рассчитанные на общее или узкоспециализированное применение.

ПАЗ-423470-04. Это школьный автобус, сконструированный для использования в пригороде. В салоне имеется 31 сидячее место — для двух взрослых и 29 детей. Багажные полки позволяют разместить ранцы и другие предметы. Сиденья с ремнями безопасности, установленные на подиуме, — мягкие, повернуты в одну сторону. Техника оборудована внешней и внутренней громкой связью. В комплектацию входят устройства ограничения скорости и автоматической подачи сигнала при движении автомобиля назад.

Школьный автобус ПАЗ-423470-04. Фото Транспортный Центр

ПАЗ-4234-05 (Cummins). Техника рассчитана на поездки в условиях мегаполисов и в расположенные поблизости населенные пункты. Поручни для стоячих пассажиров расположены по всему салону. В базовой комплектации дизельный двигатель Cummins оснащен автономным предпусковым подогревателем типа Webasto, позволяющим удобно использовать автомобиль в зимних температурных режимах. Норма экобезопасности — Euro-5.

ПАЗ-4234-04. Рассчитан на использование на городских и пригородных маршрутах. Могут устанавливаться полумягкие сиденья с невысокой спинкой или высокие, отдельно расположенные. Второй вариант особенно удобен в дальних поездках. В городских моделях предусмотрены две накопительные площадки и две двери. Наличие предпускового подогревателя существенно облегчает эксплуатацию техники в зимних условиях. Покупатель может заказать повышение комфортабельности салона.

В моделях северного исполнения присутствует двойное остекление, салон утеплен.

Особенности устройства салона

Интерьер ПАЗ 32053

Внутренняя планировка модели автобуса ПАЗ 32053 комфортабельностью не отличается, но зато позволяет надолго сохранять всё в хорошем состоянии. Его кузов несущего типа, цельнометаллический, вагонной компоновки. Для посадки используется одна распашная двустворчатая дверь, которая открывается и закрывается автоматически. В заднем свесе автомобиля ПАЗ 32053 расположен аварийный выход с ручным открытием.

Сиденья обтянуты кожзаменителем, стойким к износу, обычно тёмно-коричневого цвета, на них не так заметны загрязнения. Они устанавливаются стационарно, поэтому на неровных дорогах не очень комфортны. Водительское сиденье более удобное, на пружинной основе, смягчающей тряску.

Отопитель калориферный, работает от системы охлаждения двигателя. Утеплённые модели ПАЗ 32053 имеют дополнительный автономный отопитель. Возможно оснащение газобаллонным топливным оборудованием. Некоторые владельцы автобусов устанавливают самостоятельно в салонах кондиционеры. Модификации школьных автобусов имеют ограничение скорости до 60 км/ч и все сиденья оснащены ремнями безопасности.

Рабочее место водителя ПАЗ-32053

Технические характеристики

Параметры	ПАЗ-32053/54	ПАЗ-32053/54 CNG/LPG
Тип топлива	Бензин / дизель	Газ: сжиженный /сжатый
Емкость топливного бака	95	298 (4 шт. по 62 л и 1 шт. по 50 л) или 190 (2 шт. по 95 л)
Масса снаряженная/технически допустимая, кг	4720…4930/ 7630…7705; 4680…4895/7670…7735	5205/8300; 5165/8300
Нагрузка на переднюю/заднюю ось от технически допустимой массы, кг	2890…3110/4520…4815; 2845…3015/4655…4890	3100/5200
Минимальный радиус разворота, м.	7,6	7,6
Угол въезда передний / угол съезда задний, градусов.	24 /15	24 /15
Рулевой механизм	С гидроусилителем	С гидроусилителем
Тормозная система	Пневматическая, двухконтурная, привод с разделением на контуры по осям, с АВS	Пневматическая, двухконтурная, привод с разделением на контуры по осям, с АВS

Основные сведения, характеристики

Производитель/изготовитель, где выпускается/производится техника. «Павловский автобус» — советский и российский производитель автобусов малого и среднего классов. Расположен в городе Павлово Нижегородской области. Входит в группу ГАЗ. Производство автобусов с 2005 года осуществляет ООО «ПАЗ» — 100%-я дочка ПАО «Павловский автобус»

Назначение. Школьный.

Салон школьного автобуса ПАЗ-32053-70. Фото Транспортный Центр

Класс. Малый.

Тип кузова. Цельнометаллический одноэтажный сварной несущий кузов вагонной компоновки с одной водительской, одной пассажирской и одной аварийной дверями.

Ресурс кузова. 5 лет.

Где купить, арендовать, переоборудовать

Продажей пассажирского транспорта, выпускаемого Группой ГАЗ, занимаются компании из раздела «Где купить автобусы ПАЗ». Производитель и поставщики предлагают широкий выбор техники различного назначения. Кроме этого, клиентам предоставляются ]аренды и лизинга автобусов, что позволяет сэкономить, при этом обеспечивая нужный уровень комфорта и безопасности. Переоборудование транспортных средств также дает возможность придать технике нужные технические и дизайнерские параметры. Специалисты компаний, специализирующиеся на выполнении работ по переоборудованию, собраны в отдельном разделе.

Заправочные объемы и рекомендуемые эксплуатационные материалы ПАЗ 3205

Топливный бак: ПАЗ-3205 — 105л; ПАЗ-3206 — 150л, бензин А-76; система охлаждения — 25л, вода или тосол А-40; система смазки двигателя — 10 л, всесезонно M-8B, или М6/10В, зимой АСЗп-6; картер рулевого механизма 1,5 л, ТАП-15В; система гидроусилителя руля — 3,2 л, всесезонно масло марки P, заменители: летом турбинное марки Т, зимой веретенное АУ; коробка передач — Зл, ТАП-15В или ТСп-15К; раздаточная коробка — 1,5 л, ТАП-15В или ТСп-15К; картер заднего моста — 8,2 л, ТСп-14гип; картер переднего моста — 7,7 л, ТСп-14ГИП; гидравлическая система привода тормозов и сцепления — 1,47 л, тормозная жидкость «Томь»; амортизаторы — 4×0,475 л, АЖ-12Т; бачок омывателя ветрового стекла — 2 л, жидкость НИИСС-4 в смеси с водой; предохранитель от замерзания тормозной системы — 0,2 л, технический спирт.

Масса агрегатов (в кг) Двигатель с оборудованием и сцеплением — 304,

карданные валы: ПАЗ-3205-27, ПАЗ-3206-41,5,

коробка передач — 56, раздаточная коробка — 48,5,

передний мост: ПАЗ-3205 — 195; ПАЗ-3206 — 365,

задний мост — 270, кузов — 2100, колесо в сборе с шиной — 80, радиатор — 18,5.

ПАЗ 3205 комплектуется разными типами отечественных и зарубежных бензиновых двигателей. В новых модификациях достигается экономия топлива на 2-3 литра с расчетов в 100 км. Общий топливный расход новых модификаций автобуса составляет 18 литров, если техника работает в смешанном цикле. В городском цикле расход составляет 20,5 литров. Емкости штатного топливного бака достаточно для поездки на расстояние в 500 километров без необходимости промежуточных заправок.

В автобусе установлена пневматическая тормозная система. Некоторые модификации отмечаются наличием пневмо-гидравлической системой торможения, оснащенной двухконтурной ABS. Управляется ПАЗ 3205 рулевой системой МАЗ 64229 со штатным гидроусилителем. При этом автобус в полной загрузке способен развивать скорость в 100-120 километров в час.

Конструктивные особенности и салон Пазика

Занимаясь модернизацией устаревших моделей, производители установили на ПАЗ 32054 цельнометаллический кузов вагонной компоновки, вмещающий 38 пассажиров, с 20 местами для сидения. На более поздних моделях общее количество мест увеличилось до 42, а сидячих до 23.

Полумягкие сиденья не регулируются. На всех модификациях устанавливаются однотипные кузова с разнообразной окраской, прошедшие антикоррозийную обработку. Гарантия эксплуатации кузова 6 лет. Для удобства пассажиров салон ПАЗ 32054 оснащен двумя дверями шириной 725 мм, они открываются с помощью пневмомеханического устройства привода.

Окна автобуса с форточками. На крыше кузова есть люки, обеспечивающие вентиляцию в теплое время года. Они снабжены уплотнителями, которые не позволяют проникать влаге во время дождей в салон автомобиля. Отрицательные отзывы о салоне ПАЗ 32054 вызваны отсутствием перегородки между водителем и пассажирским салоном, недочетами в компоновке различных переключателей на приборной панели.

Несомненным плюсом всех автобусов является доступность двигателя из салона автомашины, что позволяет водителю проводить мелкий ремонт, не выходя из автомобиля. Удобным является и подрессоренное водительское сиденье можно регулировать по горизонтальной плоскости и корректировать угол наклона спинки.

Пол автобуса стал более удобным для передвижения по салону благодаря фанерному покрытию и высоте 1965 мм. Стены кузова обшиты пластиком.

По желанию заказчика в автобусе могут быть установлены индивидуальная система вентиляции, мягкие сиденья. Для удобства пассажиров можно установить систему кондиционирования, стационарные столики.

Модификация ПАЗ 32054-07 с такими же размерами (длина 7000 мм, ширина 2530 мм и высота 2880 мм) и дизельным двигателем получила систему замедления тормозов в базовой комплектации. Автобус используется на пригородных и городских маршрутах, радиус разворота 7,5 метров. Топливный бак, как и на базовой модели – 105 литров.

Электросхема ПАЗ 32054 двухконтурная, с отдельной разводкой на салон и двигатель автобуса, электрооборудование рассчитано на 12В. Автобус обогревается с помощью калориферов от радиатора, дополнительно установлены три отопителя. Они подключены к пусковому жидкостному подогревателю двигателя и системе охлаждения автомобиля.

Популярность ПАЗ всегда была обусловлена не только универсальностью, но и возможностью быстро и недорого провести ремонт транспортного средства. Запчасти на ПАЗ 32054 при необходимости проведения ремонта можно заказать непосредственно на заводе, или в дилерских центрах группы ГАЗ. Перевозчики ценят эти автомашины за доступную цену, быструю окупаемость при эксплуатации плотном графике перевозок. Цена автобусов ПАЗ 32504 в зависимости от комплектации от 1100000 рублей.

Габаритные размеры

Автобус с модельным названием ПАЗ 3205 пущен в серийный выпуск в 1989 году и за этот период несколько раз модифицировался. Модель относится к классу малых высокопольных автобусов, что удачно подходит для перевозки небольших групп людей на близкие расстояния. ПАЗ 3205 считается базовой моделью Павловского автозавода, хотя ее технические характеристик схожи с более поздними сериями техники.

Внешний вид автобуса говорит о компактности. Его габариты составляют 6925 мм в длину, 2500 мм в ширину, 2950 в высоту. Дорожный просвет автобуса составляет 264 мм, что позволяет удобно проезжать по малому бездорожью. Полная фактическая масса автобуса составляет 8060 кг.

Выводы

Следующие преимущества сделали технику востребованной для российских территорий:

1. Быстрое получение прибыли при доступных ценах.
2. Надёжная подвеска, дорожные условия на это не влияют.
3. Запасные части, которые легко приобрести, подверженность ремонту. Даже воздушный фильтр достать не составит труда.
4. Беспроблемная эксплуатация на любых маршрутах.
5. Улучшение технических характеристик, которыми обладает и салон.

У владельцев отечественных моделей ПАЗ 4234 – это одна из наиболее востребованных марок. Надёжность и простота конструкции во многом способствуют выбору. Радует и минимум времени простоя на ремонте при необходимости. Благодаря такому сочетанию параметров окупаемость действительно быстрая.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl Enter.
