Последствия неправильной регулировки
Все этапы работы по регулировке угла впрыска надо делать только в том случае, если мастер имеет достаточный уровень компетенции. Также должны быть в наличии необходимые инструменты и они должны быть в порядке. В противном случае никто не даст гарантии того, что процедура будет выполнена правильно. Некорректно проведенная операция может стать причиной серьезных неисправностей у будущем.
Любой сложный ремонт большегруза без соответствующей компетенции может не только не решить проблему, но и привести к необратимым изменениям.
Убедитесь, что нет раннего или позднего зажигания. В первом случае водитель сталкивается с повышенной жесткостью работы двигателя, неприятным звоном, появлением белого дыма. Пугающие признаки, их устранение заключается в правильной регулировке зажигания.
Делать это лучше на станции технического обслуживания большегрузов. В противном случае, неправильно проведенная процедура станет испытанием для большегруза и водителя.
Опытные водители интуитивно чувствуют когда требуется корректировка системы зажигания. Даже маститые дальнобойщики не всегда способны самостоятельно выполнить сложную процедуру. Им для этого требуется помощь специализированных центров.
Новичкам в деле вождения большегрузов изначально рекомендуется регулярно проводить технический осмотр транспортного средства. Механики подскажут когда требуется регулировка зажигания, своевременно выявят другие серьезные проблемы с транспортным средством. Повышается срок службы транспортного средства.
Диагностика и регулировка
Практически все неисправности насосов высокого давления в дизельных моделях транспортных средств диагностируются в соответствии с наличием нескольких характерных сбоев в работе:
- медленный набор скорости;
- «дымность» выхлопной трубы;
- протекание топлива;
- неровная работа силового агрегата;
- повышенный расход горючего;
- слабая оборотистость мотора.
Неисправности в работе могут быть спровоцированы завоздушиванием, попаданием воды или неправильной регулировкой, которая должна осуществляться посредством удлинения или укорачивания тяги, в строгом соответствии со следующими правилами:
- запуск двигателя;
- регулировка длины тяги;
- проверка оборотистости двигателя на холостом ходу (в пределах 1100-1300 об./ мин.);
- сверка данных с тахометром.
Обороты двигателя должны быть минимальны, но работа силового агрегата при этом всегда характеризуется устойчивостью и отсутствием сбоев. Такие требования легко соблюсти, если в процессе установки ТНВД выставить поршень на первом цилиндре в строгом соответствии с углом опережения впрыска при такте сжатия, а также установить метки насоса на ноль.
Профессиональная регулировка насоса осуществляется с использованием стендовых форсунок или форсунок, с которыми была произведена установка насоса на двигателе. Все форсунки обязательно должны быть помечены в соответствии с цилиндром. Ввиду сложности системы, регулировку ТНВД целесообразно добавить специалистам сервисного центра.
Как задать угол на ДВС ЯМЗ-238
На настройку угла впрыска влияет характерность каждой муфты отдельно, а также подбор на переднем торце тела зажимного агрегата опережения числами 18 и 20.
Правильность калибровки угла выглядит следующим образом.
- извлеките шланг высокого давления от патрубка первой ячейки насоса;
- зажмите измеритель момента на том же патрубке;
- снимите крышку тела ТНВД для спуска воздуха. Это потребуется, чтобы в дальнейшем прокачать горючим системы питания ДВС;
- проводите прокачку до тех пор, когда используемое горючее закончит пениться, затем закройте плотно крышку;
- теперь необходимо удостовериться в том, что подача горючего скобой контролера активна, затем начните крутить вал ДВС слева направо до возникновения горючего в стеклянном шланге измерителя момента;
- продолжая вращение вала, необходимо контролировать горючее в стеклянном отсеке устройства.
Совет! При необходимости стоит использовать ремкомплект ТНВД ЯМЗ 238, чтобы максимально точно задать угол.
Регулировка клапанов ямз 236
Регулировка клапанов ямз 236 вызывает сложность только по одной причине. У этого двигателя нет фиксатора положения поршня в ВМТ. А поэтому необходимо искать данное положение в момент впрыска на первом цилиндре. Скажу сразу схемы регулировки, с проворотом коленвала за один оборот я сразу исключаю. Очень большая вероятность ошибки. И потом просто напросто приходится регулировать клапана повторно. Этод метод требует идеально точного положения поршня в ВМТ. Что на подобных моторах очень тяжело добиться.
Порядок работы цилиндров ямз 236
1-4-2-5-3-6
Зная порядок работы необходимо найти положение поршня первого цилиндра в момент сжатия. Повторюсь что на этом двигателе нет фиксатора, а искать метки на переднем шкиву и маховике очень не удобно. Поэтому можно проще определится, по положению клапанов первого цилиндра.
Во вторых. Величина тепловых зазоров для впускных и выпускных клапанов одинаковая.
При регулировке всегда задаешься этими вопросами. Это как бы сказать основные моменты, в которых не нужно сомневаться. Если длительное время не регулировал клапана именно на этой модели.
С чего начать.
Двигатель должен быть холодным, потому что допустимые зазоры предусмотрены именно для холодного двигателя.
Необходимо снять крышку клапанов и определиться какие клапаны впускные, а какие выпускные. Это не сложно сделать, потому что выпускные клапаны расположены на против каналов выхлопного коллектора, а впускные соответственно напротив каналов впускного коллектора. Ещё можно сориентироваться по направлению двигателя. В правом ряду по ходу движения, выпускные клапаны расположены в сторону вентилятора охлаждения. А в левом ряду выпускные клапаны расположены в сторону маховика.
Регулировка клапанов ЯМЗ 236
Здесь очень важно не ошибиться, именно от этого положения будут регулироваться и остальные клапана. Лучше лишний раз себя проверить. В этом положении метки угла опережения зажигания будут находится близко от своего совмещения
Идеальный вариант если они совместятся, но в данном случае такая точность не нужна
В этом положении метки угла опережения зажигания будут находится близко от своего совмещения. Идеальный вариант если они совместятся, но в данном случае такая точность не нужна.
Для регулировки клапана первого цилиндра. Щуп толщиной 0,25 мм должен входить между клапаном и коромыслом с небольшим усилием, а если использовать щуп толщиной 0,30 мм он должен испытывать сопротивление.
После регулировки клапанов первого цилиндра переходим на другую сторону и начинаем регулировку четвертого цилиндра. Продолжаем вращение коленвала в том же направлении. И повторюсь еще раз, дожидаемся когда закроется впускной клапан и при дальнейшем вращении на 1/3 оборота приблизительно 120 градусов, начинаем регулировку клапанов 4 цилиндра, затем в том же самом порядке производим последовательно регулировку 2, 5, 3, и 6 цилиндров.
Схема расположения цилиндров на двигателе
Повторюсь. Существует схема регулировки клапанов за один оборот коленвала. Потому что выставляешь коленвал в одном положении, регулируешь клапана согласно схеме. Затем проворачиваешь коленвал на один оборот и согласно схеме регулируешь оставшиеся клапана. Никогда этим не пользовался и не кому не советую. Очень большая вероятность ошибки в точности положения коленвала. В итоге времени и сил на регулировку клапанов затрачиваешь больше. Так как приходится всё переделывать
Очень важно своевременно производить регулировку. Увеличенные зазоры приведут к позднему открыванию и раннему закрыванию клапанов. Что скажется на мощностных характеристиках двигателя, а как следствие увеличится расход топлива
А отсутствие тепловых зазоров не позволит клапана полностью закрываться, в результате клапана прогорят. Регулировка клапанов ЯМЗ 236 не занимает слишком много времени, доступ к клапанам удобный, и особенно затягивать с ней нужно
Что скажется на мощностных характеристиках двигателя, а как следствие увеличится расход топлива. А отсутствие тепловых зазоров не позволит клапана полностью закрываться, в результате клапана прогорят. Регулировка клапанов ЯМЗ 236 не занимает слишком много времени, доступ к клапанам удобный, и особенно затягивать с ней нужно.
Источник
Выполнение анализа движения топлива
При самостоятельном выставлении зажигания, необходимо уметь оценивать движение топлива. В норме, при движении вала в отсеке топливо движется, а все штрихи стоят по отметкам.
При начале движения горючего, штрихи не совпадают, необходимо сделать следующее:
- Извлекают фиксирующие шурупы.
- Убирается полумуфта валика на кромке.
- Все крепежи фиксируются.
- Еще раз оценивается угол вращения.
Если во время движения топлива, штрихи перескакивают через нужную отметку, то следует выполнить следующее:
- Полумуфту ДВС прокручивают по резьбе кромки.
- Муфту смещают на один показатель относительно кромки. Это приравнивается 4-м штрихам, расположенным на диске.
Как создавалась модель ЯМЗ-236 и производство сегодня
До разработки этого двигателя эксплуатировались модели ЯАЗ, которые к пятидесятым годам морально устарели. Поэтому в 50-е годы прошлого века Ярославскому заводу по государственному спецзаказу было поручено создать более мощный и экономичный двигатель. Кроме того, нужен был агрегат, который мог быть установлен на самую разную технику.
Разработкой двигателя ЯМЗ-236 занялся заслуженный ученый и выдающийся конструктор СССР Чернышев Г.Д., который также разрабатывал и другие дизельные моторы в те годы.
Так появился на свет новый ДВС, ставший позже знаменитостью. Его отличали высокая мощность, надежность и легкий ремонт, простое техническое обслуживание и дешевые запасные части. При правильной эксплуатации этот механизм прослужит много лет.
ЯМЗ-236 производится и сегодня, регулярно модернизируется и при этом уже имеет преемника — усовершенствованную модификацию, ЯМЗ-530.
Дизельные моторы ЯМЗ-236 все же по-прежнему актуальны, продажи их не падают, несмотря на появление более современных моделей.

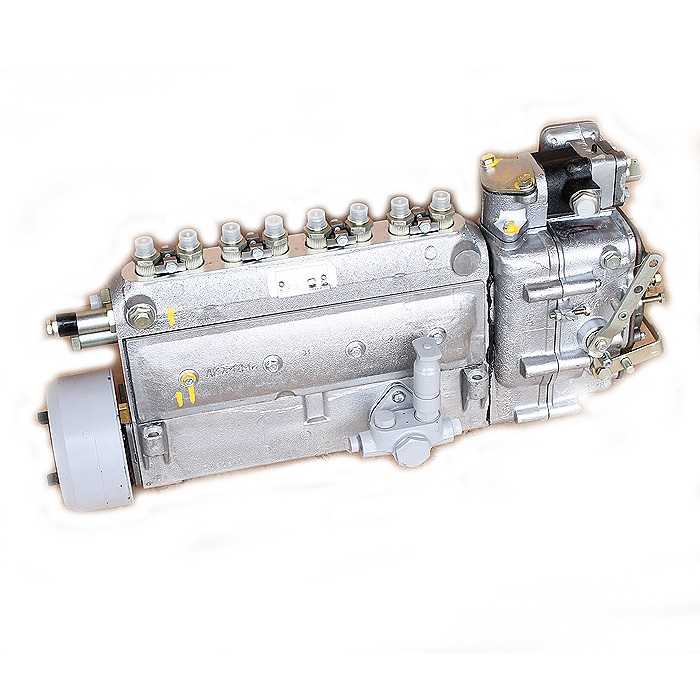

Устройство ТНВД ЯМЗ-238
Для обеспечения корректной и продуктивной работы силового агрегата в его цилиндры должно постоянно подаваться топливо. Одним из основных узлов системы транспортировки и впрыска рабочей смеси является топливный насос высокого давления. Большегрузные автомобили МАЗ и КРАЗ имеют ТНВД ЯМЗ-238, который отличается надежностью и высокой производительностью. Но для обеспечения корректного процесса топливоподачи, ему требуется регулировка.
Конструкция системы подачи топлива
Конструкция системы обеспечения силового агрегата топливом состоит из следующих элементов:
- ТНВД;
- корректор смесеобразования;
- трубки высокого давления;
- магистральные топливопроводы;
- регулятор частоты вращения;
- фильтровальные элементы;
- насос подкачки топлива;
- форсунки.
Кратко опишем принцип функционирования системы топливоподачи. Насос подкачки топлива обеспечивает его подачу к ТНВД через фильтры грубой и тонкой очистки. В соответствии с режимом работы силового агрегата, ТНВД через форсунки осуществляет впрыск рабочей смеси в цилиндры двигателя. Схема топливной системы устроена таким образом, что излишки смеси через магистральные трубки поступают обратно в бак.

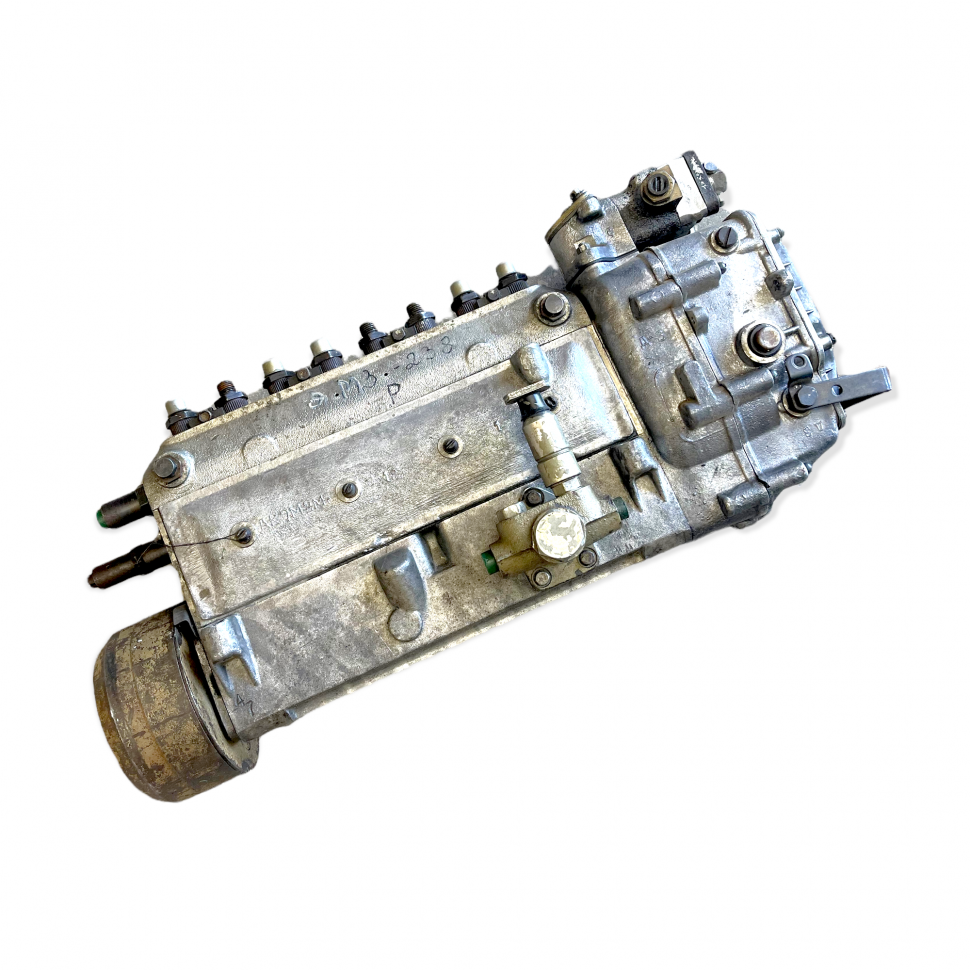

Принцип работы ТНВД ЯМЗ-238
Насос имеет компактные размеры, располагается в подкапотном пространстве на плоскости силового агрегата, между рядами цилиндров. ТНВД имеет восемь секций (по одной на каждый цилиндр) и шестеренчатый привод. Насос топливный, в зависимости от мощности мотора, бывает нескольких типов, каждый из которых выделяется своими конструкционными особенностями и способом регулировки.
Принцип функционирования ТНВД не отличается сложностью, но имеет определенные нюансы. Для создания первичного давления в системе предусмотрен насос подкачки топлива, который подает рабочую смесь в камеры ТНВД, при этом плунжер занимает нижнее положение.
Как только плунжер начинает поступательное движение, при достижении определенного положения он открывает нагнетательный клапан для дальнейшей подачи смеси и осуществления ее впрыска. Увеличение давления в топливной камере осуществляется за счет поступательного движения плунжера вверх.
При достижении максимального давления игла форсунки поднимается и в цилиндр начинает подаваться рабочая смесь. Как только плунжер достигнет конечное верхнее положение, давление рабочей смеси в нагнетательном контуре резко начнет снижаться. В результате этого игла форсунки займет свое начальное положение и впрыск топлива прекратится.
Одной из самых распространенных неисправностей ТНВД является изношенный сальник. В этом случае ремонт не составляет трудностей и его можно выполнить самостоятельно. В сети Интернет можно найти видео с подробным описанием рабочего процесса.

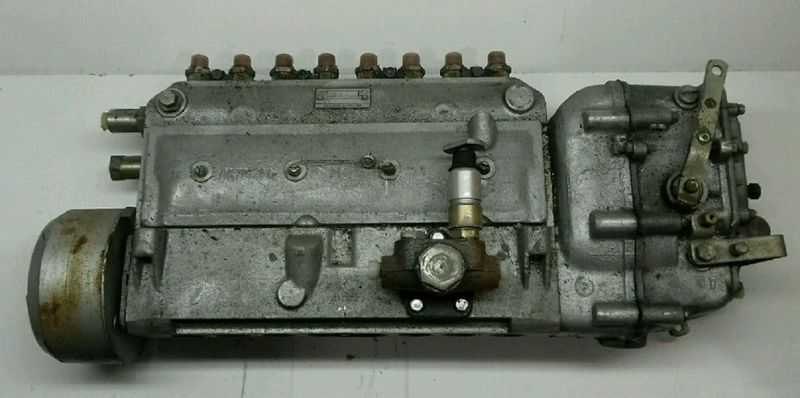

Регулировка ТНВД ЯМЗ-238
От правильности выполнения регулировки насоса зависят все рабочие показатели силового агрегата: мощность, производительность, экономичность, эксплуатационный ресурс. Поэтому все этапы процесса регулировки крайне важны и должны выполняться только высокопрофессиональными специалистами с использованием технологического оборудования.
Зачастую ТНВД описываемой марки регулируется на таких стендах:
- НЦ-108 (ЧССР).
- Стар-12.
- Минор-8.
Регулировка параметров ТНВД на стенде обязательно осуществляется с форсунками, которые будут работать с ним на двигателе. Порядок работы во время проведения настроек очень важен, поскольку нарушение последовательности выполняемых мероприятий является причиной некорректной работы насоса в дельнейшем.
На начальном этапе настраивается топливоподача между секциями насоса, после чего – оптимальная величина впрыска. Подача рабочей смеси настраивается при помощи моментоскопа, при этом автоматическая муфта опережения должна быть снята. Равномерность и величина подачи смеси по секциям ТНВД регулируется при помощи кулачкового вала. Конечным этапом настройки является смазка всех взаимодействующих элементов.
Во время монтажа ТНВД на силовой агрегат необходимо обратить внимание на то, чтобы метки полумуфты привода и опережения впрыска находились на одном уровне. Нужно правильно выставить все осевые зазоры между кулачками и торцами муфт и полумуфт, перед тем как окончательно затягивать крепежные болты
Величина зазоров не должна превышать 0,3 мм. После установки отрегулированного ТНВД на двигатель следует подключить топливоподводящие магистрали.
Проверка и регулировка цикловой подачи топлива и равномерности подачи ТНВД двигателя ЯМЗ-238НБ и ЯМЗ-240Б тракторов «Кировец» К-700, К-700А, К-701, К-702
Не следует нарушать заводскую регулировку регулятора частоты вращения без необходимости. Все нижеописанные регулировки выполняются в случае, если отклонение цикловой подачи, а также частоты вращения от номинала, превышает 5% либо если проводилась переборка или замена деталей.
Порядок проверки и регулировки ТНВД двигателя ЯМЗ-238НБ и ЯМЗ-240Б тракторов «Кировец» К-700, К-700А, К-701, К-702:
1) – Проверка давления топлива в магистралях на сходе в ТНВД. В случае отличия давления от приведённого нужно вывернуть перепускной клапан и, путём поворачивания его седла, отрегулировать давление открытия. Зачеканить седло клапана по завершении регулировки;
2) – Проверка герметичности нагнетательных клапанов. Когда рейка находится в положении, которое соответствует выключенной подаче, топливо под давлением порядка 1,7-2 кгс/см 2 (170-2 кПа) не должно пропускаться нагнетательными клапанами в течение 2 мин. В случае необходимости клапан заменяется;
3) – Проверка частоты вращения кулачкового вала ТНВД (соответствует началу и концу выдвижения рейки) при упоре рычага управления в болт ограничения максимальной частоты вращения коленвала. В случае необходимости выполняется регулировка частоты вращения начала выдвижения рейки посредством болта 11 ограничения максимальной частоты вращения, а конца выдвижения рейки – с помощью винта (18) двуплечего рычага регулятора;
Рис. 1. Регулятор частоты вращения.
1) – Резиновый сухарь;
2) – Ведущая шестерня;
3) – Валик державки грузов;
5) – Державка грузов;
7) – Рычаг пружины;
– Рейка топливного насоса высокого давления;
11) – Болт ограничения максимальной частоты вращения холостого хода;
12) – Рычаг управления регулятором;
13) – Болт ограничения минимальной частоты вращения холостого хода;
16) – Двуплечий рычаг;
18) – Винт двуплечего рычага;
19) – Регулировочный болт;
20) – Корпус боковой пружины;
24) – Силовой рычаг;
25) – Корректор регулятора (двигатель ЯМЗ-238НБ);
27) – Рычаг рейки;
29) – Винт регулировки мощности;
31) – Винт рычага клина;
33) – Рычаг клина;
35) – Пробка сливного отверстия;
39) – Корпус корректора;
42) – Винт кулисы.
4) – Проверка производительности секций ТНВД осуществляется при упоре рычага управления в болт ограничения максимальной частоты вращения. Средняя цикловая подача (суммарная подача всеми секциями топливного насоса, разделённая на количество секций) должна составлять 93 мм 3 /цикл. Регулировка не проводится, если отклонение средней цикловой подачи не превышает 2%, а неравномерность подачи топлива секциями составляет менее 8%. Если значения отклонений больше вышеобозначенных, то выполняется следующая регулировка:
а) – Проверка запаса хода рейки (запас хода должен составлять 0,5 мм) в сторону включения подачи топлива при упоре рычага управления регулятором в болт (13) ограничения максимальной частоты вращения и при 450-500 об/мин кулачкового вала ТНВД. В случае необходимости запас хода регулируется посредством винта (42) кулисы;
б) – Регулировка подачи каждой секции при утопленном корректоре, упоре рычага управления регулятором в болт (11) ограничения максимальной частоты вращения, а также при 920-940 об/мин кулачкового вала. Подача регулируется на величину 88-90 мм 3 /цикл путём смещения поворотной втулки (31) относительно зубчатого венца с предварительным ослаблением соответствующего стяжного винта. При упоре рычага управления в болт (11) ограничения максимальной частоты вращения и при 920-240 об/мин кулачкового вала посредством ввёртывания корпуса (39) корректора производится увеличение подачи секциями до 92-94 мм 3 /цикл. Далее необходимо закернить корпус корректора. При упоре рычага управления в болт (11) ограничения максимальной частоты вращения и при 740-760 об/мин кулачкового вала осуществляется проверка и регулировка (в случае необходимости) подачи топлива, которая при 920-240 об/мин должна превышать подачу на 6-8 мм 3 /цикл. Регулировка производится гайкой (41) корректора. Проверка выключения подачи топлива выполняется скорой регулятора, поворот которой в нижнее положение на 45 град. должен полностью прекратить подачу топлива всеми секциями насоса;
Рис. 2. Секция топливного насоса высокого давления трактора «Кировец».
голоса
Рейтинг статьи
Проверка и регулировка цикловой подачи топлива и равномерности подачи ТНВД двигателя ЯМЗ-238НБ и ЯМЗ-240Б тракторов «Кировец» К-700, К-700А, К-701, К-702
Не следует нарушать заводскую регулировку регулятора частоты вращения без необходимости. Все нижеописанные регулировки выполняются в случае, если отклонение цикловой подачи, а также частоты вращения от номинала, превышает 5% либо если проводилась переборка или замена деталей.
Порядок проверки и регулировки ТНВД двигателя ЯМЗ-238НБ и ЯМЗ-240Б тракторов «Кировец» К-700, К-700А, К-701, К-702:
1) – Проверка давления топлива в магистралях на сходе в ТНВД. В случае отличия давления от приведённого нужно вывернуть перепускной клапан и, путём поворачивания его седла, отрегулировать давление открытия. Зачеканить седло клапана по завершении регулировки;
2) – Проверка герметичности нагнетательных клапанов. Когда рейка находится в положении, которое соответствует выключенной подаче, топливо под давлением порядка 1,7-2 кгс/см 2 (170-2 кПа) не должно пропускаться нагнетательными клапанами в течение 2 мин. В случае необходимости клапан заменяется;
3) – Проверка частоты вращения кулачкового вала ТНВД (соответствует началу и концу выдвижения рейки) при упоре рычага управления в болт ограничения максимальной частоты вращения коленвала. В случае необходимости выполняется регулировка частоты вращения начала выдвижения рейки посредством болта 11 ограничения максимальной частоты вращения, а конца выдвижения рейки – с помощью винта (18) двуплечего рычага регулятора;
Рис. 1. Регулятор частоты вращения.
1) – Резиновый сухарь;
2) – Ведущая шестерня;
3) – Валик державки грузов;
5) – Державка грузов;
7) – Рычаг пружины;
– Рейка топливного насоса высокого давления;
11) – Болт ограничения максимальной частоты вращения холостого хода;
12) – Рычаг управления регулятором;
13) – Болт ограничения минимальной частоты вращения холостого хода;
16) – Двуплечий рычаг;
18) – Винт двуплечего рычага;
19) – Регулировочный болт;
20) – Корпус боковой пружины;
24) – Силовой рычаг;
25) – Корректор регулятора (двигатель ЯМЗ-238НБ);
27) – Рычаг рейки;
29) – Винт регулировки мощности;
31) – Винт рычага клина;
33) – Рычаг клина;
35) – Пробка сливного отверстия;
39) – Корпус корректора;
42) – Винт кулисы.
4) – Проверка производительности секций ТНВД осуществляется при упоре рычага управления в болт ограничения максимальной частоты вращения. Средняя цикловая подача (суммарная подача всеми секциями топливного насоса, разделённая на количество секций) должна составлять 93 мм 3 /цикл. Регулировка не проводится, если отклонение средней цикловой подачи не превышает 2%, а неравномерность подачи топлива секциями составляет менее 8%. Если значения отклонений больше вышеобозначенных, то выполняется следующая регулировка:
а) – Проверка запаса хода рейки (запас хода должен составлять 0,5 мм) в сторону включения подачи топлива при упоре рычага управления регулятором в болт (13) ограничения максимальной частоты вращения и при 450-500 об/мин кулачкового вала ТНВД. В случае необходимости запас хода регулируется посредством винта (42) кулисы;
б) – Регулировка подачи каждой секции при утопленном корректоре, упоре рычага управления регулятором в болт (11) ограничения максимальной частоты вращения, а также при 920-940 об/мин кулачкового вала. Подача регулируется на величину 88-90 мм 3 /цикл путём смещения поворотной втулки (31) относительно зубчатого венца с предварительным ослаблением соответствующего стяжного винта. При упоре рычага управления в болт (11) ограничения максимальной частоты вращения и при 920-240 об/мин кулачкового вала посредством ввёртывания корпуса (39) корректора производится увеличение подачи секциями до 92-94 мм 3 /цикл. Далее необходимо закернить корпус корректора. При упоре рычага управления в болт (11) ограничения максимальной частоты вращения и при 740-760 об/мин кулачкового вала осуществляется проверка и регулировка (в случае необходимости) подачи топлива, которая при 920-240 об/мин должна превышать подачу на 6-8 мм 3 /цикл. Регулировка производится гайкой (41) корректора. Проверка выключения подачи топлива выполняется скорой регулятора, поворот которой в нижнее положение на 45 град. должен полностью прекратить подачу топлива всеми секциями насоса;
Рис. 2. Секция топливного насоса высокого давления трактора «Кировец».
Моторные масла для дизельных двигателей ЯМЗ 238
Рекомендованные марки для замены моторного масла в дизеле ЯМЗ 238: М8ДМ, М-10ДМ.
Масло М8ДМ предназначена для использования в дизельных моторах. Основой для производства данного материала служит сернистая нефть. Чтобы улучшить полезные свойства, технические характеристики и увеличить эффективность данной смазки, в ее состав включены специальные добавочные вещества – высококачественные присадки. Это позволяет защитить рабочие узлы и детали силового агрегата от вредных воздействий коррозии, ускоренного износа, преждевременных деформаций, получаемых в результате резких скачков температур. При использовании моторного масла М8ДМ дизельный двигатель работает стабильно, плавно в течение всего эксплуатационного периода.
Моторная смазка М-10ДМ относится к высококачественным смазочным материалам малозольного типа. Данная марка рекомендована для использования в летний период. Сфера применения – двухтактные дизельные моторы и двигатели, оснащенные турбонаддувом, работающие в тяжелых условиях повышенной сложности. При использовании масла данной марки в двигателях внутреннего сгорания без турбонаддува замечено резкое увеличение интервала между сервисными заменами смазочного материала.
Конструкция системы подачи топлива
Конструкция системы обеспечения силового агрегата топливом состоит из следующих элементов:
- ТНВД;
- корректор смесеобразования;
- трубки высокого давления;
- магистральные топливопроводы;
- регулятор частоты вращения;
- фильтровальные элементы;
- насос подкачки топлива;
- форсунки.

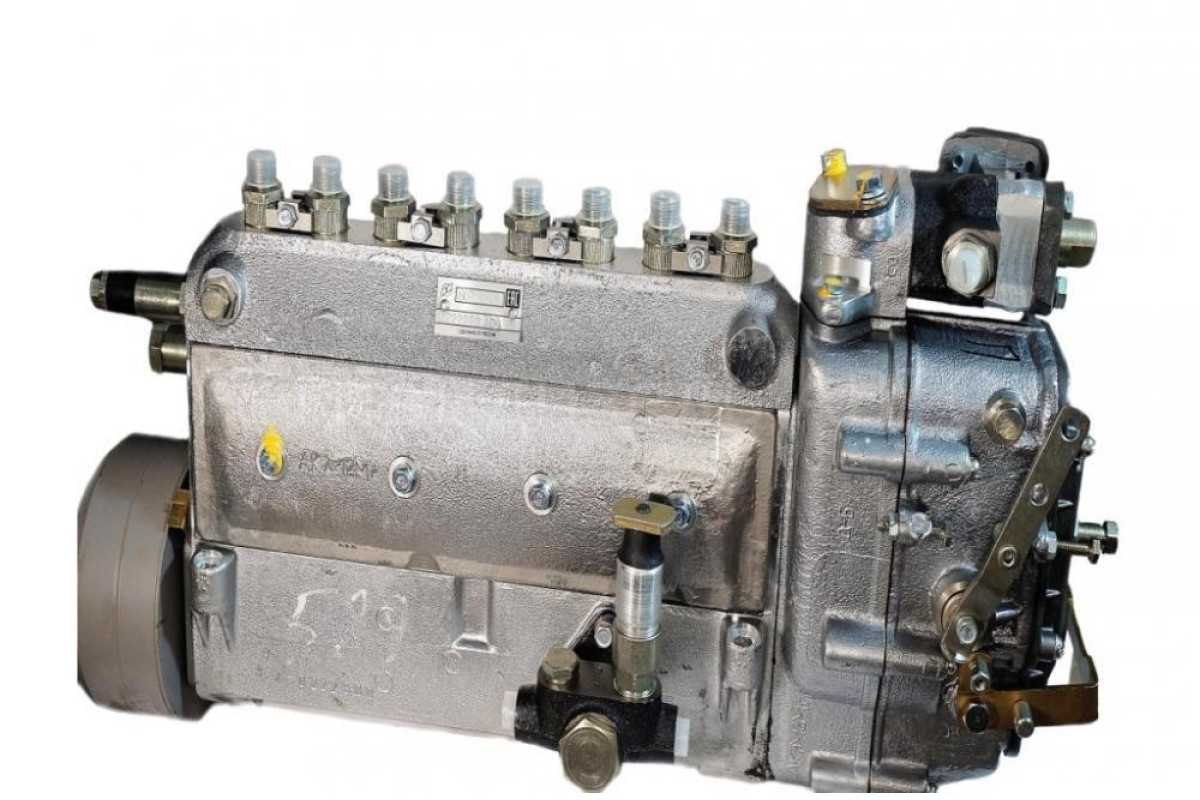

Топливный насос ЯМЗ-238Кратко опишем принцип функционирования системы топливоподачи. Насос подкачки топлива обеспечивает его подачу к ТНВД через фильтры грубой и тонкой очистки. В соответствии с режимом работы силового агрегата, ТНВД через форсунки осуществляет впрыск рабочей смеси в цилиндры двигателя. Схема топливной системы устроена таким образом, что излишки смеси через магистральные трубки поступают обратно в бак.
Принцип работы ТНВД ЯМЗ-238
Насос имеет компактные размеры, располагается в подкапотном пространстве на плоскости силового агрегата, между рядами цилиндров. ТНВД имеет восемь секций (по одной на каждый цилиндр) и шестеренчатый привод. Насос топливный, в зависимости от мощности мотора, бывает нескольких типов, каждый из которых выделяется своими конструкционными особенностями и способом регулировки.
Принцип функционирования ТНВД не отличается сложностью, но имеет определенные нюансы. Для создания первичного давления в системе предусмотрен насос подкачки топлива, который подает рабочую смесь в камеры ТНВД, при этом плунжер занимает нижнее положение.
Как только плунжер начинает поступательное движение, при достижении определенного положения он открывает нагнетательный клапан для дальнейшей подачи смеси и осуществления ее впрыска. Увеличение давления в топливной камере осуществляется за счет поступательного движения плунжера вверх.
Обязательно почитайте: Регулировка и ремонт тракторного магнето
При достижении максимального давления игла форсунки поднимается и в цилиндр начинает подаваться рабочая смесь. Как только плунжер достигнет конечное верхнее положение, давление рабочей смеси в нагнетательном контуре резко начнет снижаться. В результате этого игла форсунки займет свое начальное положение и впрыск топлива прекратится.
Одной из самых распространенных неисправностей ТНВД является изношенный сальник. В этом случае ремонт не составляет трудностей и его можно выполнить самостоятельно. В сети Интернет можно найти видео с подробным описанием рабочего процесса.
Схема топливного насоса
Причины падения давления в системе смазки двигателя ЯМЗ-236
В большинстве двигателей внутреннего сгорания, наиболее ответственные и загруженные детали смазываются принудительно, под давлением. Не является исключением и ЯМЗ-236. Падение рабочего давления в смазочной системе ведет к усиленному износу и серьезным поломкам сложных и дорогостоящих компонентов двигателя. К ним относятся цилиндро-поршневая и кривошипно-шатунная группы, газораспределительный механизм. Необходимо постоянно контролировать этот важнейший показатель исправности масляной системы. Снижение давления ниже нормы, а тем более его нулевое значение требует принятия срочных мер.
Ослабление рабочего давления в масляной магистрали может происходить по двум основным сценариям:
- Неожиданное резкое падение до пороговых значений или нуля;
- Постепенное уменьшение давления в процессе работы двигателя.
Перед тем, как искать причины неисправности, стоит убедиться в исправности манометра и датчика давления масла. Возможно, они вышли из строя. Желательно также проверить уровень масла в поддоне.
