Датчик кислорода на лада гранта: где находится, замена

Диагностика автомобиля

Произвести диагностику автомобиля Honda можно в домашних условиях своими силами. Однако, далеко не каждый автовладелец сможет правильно расшифровать комбинации цифр, такие как p0135 или p1298. Поэтому мы предлагаем нашим читателям расшифровку наиболее популярных кодов ошибок, чаще всего встречаемых при диагностике Honda. Но перед этим следует правильно произвести диагностику авто.

Автомобиль Honda Civic

Диагностика авто и расшифровка кодов являются универсальными для всех моделей Honda, будь то Civic, CR-V или Accord — это неважно. Все, что вам потребуется для проверки вашего автомобиля на предмет неисправностей, — это канцелярский нож, кусочек проволоки и эта статья по расшифровке комбинаций ошибок. Приступим:

Приступим:

Вытащите ключ из зажигания.
Теперь необходимо найти диагностический разъем, который на большинстве моделей авто Honda расположен со стороны переднего пассажира, в нижней части торпеды.
Найдя разъем, возьмите заранее подготовленную проволоку или кусок кабеля и замкните контакты 4 и 9.
После этого нужно вставить ключ в замок зажигания и провернуть его.
Далее, наблюдаем за панелью приборов авто: на ней начнут мигать лампочки. Возьмите листок с ручкой и записывайте туда комбинации цифр. Запомните, длинные мигания означают десятки, а короткие — единицы. К примеру, лампа SRS мигнула 5 раз продолжительно и 7 раз — коротко. Значит, код ошибки будет 57. Получившиеся коды можно расшифровать при помощи предоставленных ниже таблиц.

Кусок провода для диагностики

Диагностический разъем автомобиля Honda

Замыкание четвертого и девятого контактов Если у вас возникли проблемы с поиском необходимых контактов диагностического разъема, можно воспользоваться старым дедовским способом.Чтобы сделать это, вам потребуется такое устройство, как «контролька». В ней должна быть установлена немощная лампа.

Один провод «контрольки» необходимо подсоединить к кузову вашего транспортного средства.
Другой конец устройства следует по очереди вставить во все свободные разъемы.
Когда вы найдете необходимый вам контакт, на приборной панели в районе спидометра загорится значок Check Engine. Также в этом случае на панели может замигать лампа с изображением мотора.

Обратите внимание: эту операцию следует проводить при включенном зажигании

Почему возникает ошибка P0134

Причин, которые способны привести к ошибке P0134 не так уж и много. Она конкретно указывает на неправильный сигнал, получаемый с определенного датчика. Исходя из этого, можно сделать вывод, что причины ошибки P0134 следующие:

Выход из строя датчика кислорода;

Обрыв проводов;

Короткое замыкание.

Диагностическое оборудование упрощает определение причины неисправности. Если помимо ошибки P0134 инструмент диагностики сообщит о наличии ошибки P0171, это говорит о том, что неисправность связана с обрывом или коротким замыванием. Как известно, ошибка P0171 сообщает о бедной смеси в двигателе. Она возникает совместно с ошибкой P0134 при названных выше неисправностях, поскольку первый датчик кислорода в цепи выхлопа — управляющий для подачи смеси. Соответственно, если он перестает передавать информацию, электронный блок управления снизит количество подаваемого топлива, из-за чего топливовоздушная смесь будет обедненной – это необходимо для предотвращения возможной поломки катализатора.

Стоит отметить, что наиболее часто проблема P0134 связана непосредственно с выходом из строя самого датчика. Не более чем в 5% случаев неисправность возникает по причине короткого замыкания, обрыва в цепи или окисления контактов.

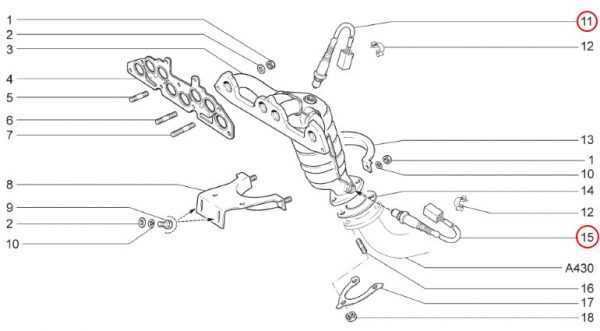

Последовательность действий при самостоятельной замене датчика кислорода на Ладе Гранте

Автомобиль помещаем в периметр ремонтной зоны, принимаем основные меры безопасности, фиксируем задний ряд колес во избежание произвольного отката.
Скидываем аккумуляторные клеммы с целью недопущения короткого замыкания в цепи.

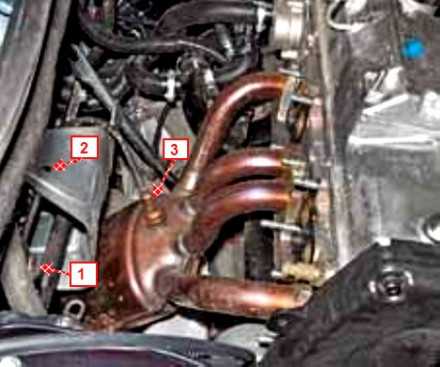

Если у вас Лада Гранта 8-ми клапанная, то декоративная плита отсутствует. В 16-ти клапанной модификации предварительно отщелкиваем плиту, извлекаем ее, после чего снимаем ресивер (ключ на «19»). Он расположен с тыльной стороны моторного отсека.

Расположение управляющего датчика концентрации кислорода: 1 – место соединения колодки жгута проводов датчика с колодкой жгута проводов системы управления двигателем; 2 – пластмассовый держатель жгута проводов датчика; 3 – управляющий датчик концентрации кислорода.

Сжимаем по бокам колодку с проводами, отщелкиваем пластмассовый фиксатор, вынимаем держатель из отверстия в экране рулевого механизма.

Вынимаем держатель

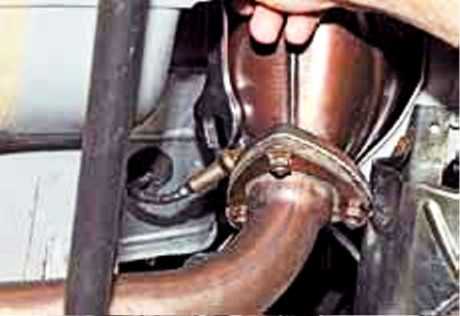

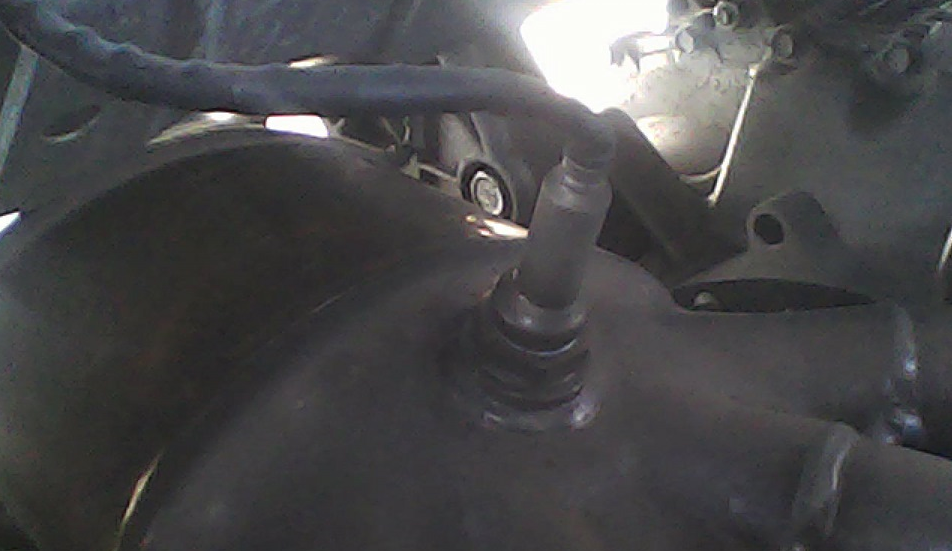

Ключом на «22» выкручиваем диагностический ДК из отверстия в катколлекторе. Из-за работы в условиях высоких температур ДК часто прикипает к металлической основе. Прикладываем усилие, срываем лямбда –зонд.

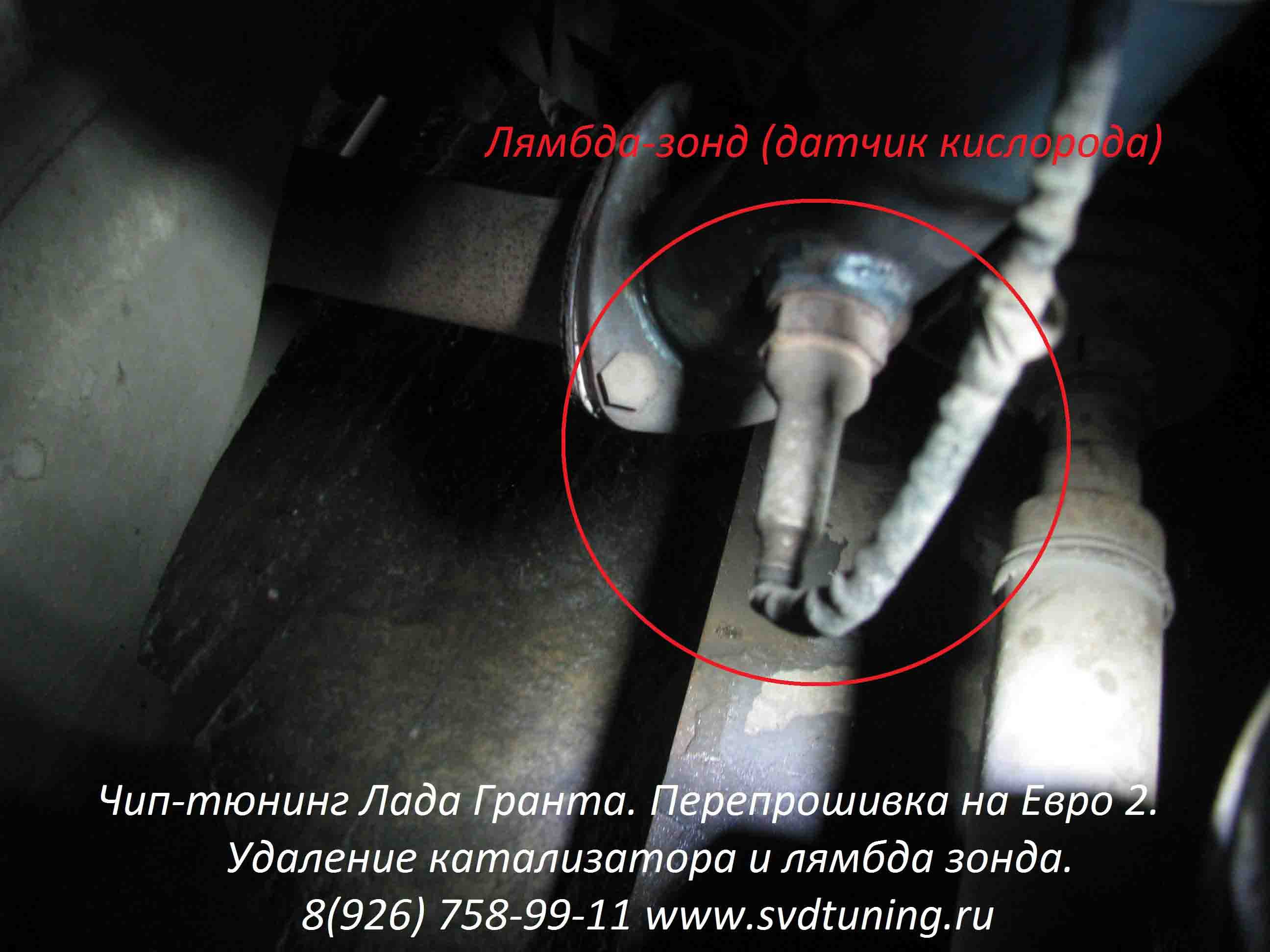

Выкручиваем диагностический ДК

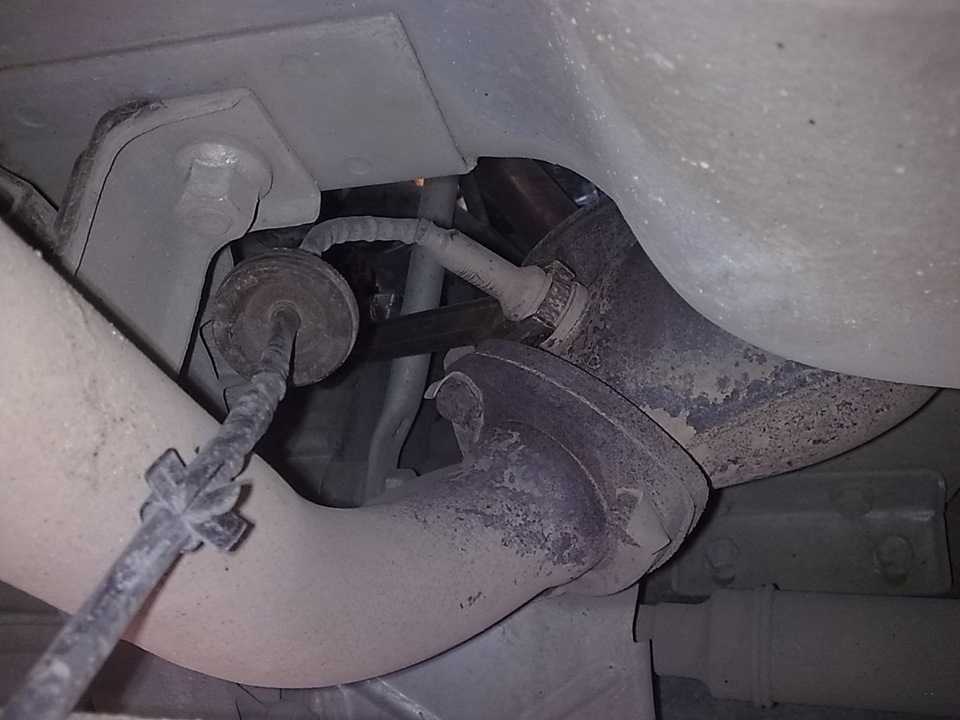

Из-под днища машины в области расположения правого привода отвинчиваем второй (диагностический) датчик кислорода ключом на «17». Предварительно устанавливаем машину на смотровую яму, вывешиваем гидравлическим подъемным механизмом. Визуально ДК на Лада Гранта расположен после нейтрализатора газов.

Отсоединение задней опоры подвески силового агрегата автомобиля Lada Granta 2190: 1 — гайка (дет. 1118-1001257) фиксации опоры мотора; 2 — задняя опора (дет. 2190-1001033) подвески силового агрегата

У диагностического датчика колодка с проводами расположена в моторном отсеке. Распиновка ближе к рулевой рейке, металлической перегородке с салоном.

Отжимаем фиксатор, извлекаем колодку с проводами.

Отжимаем фиксатор

Ключом на «22» выкручиваем ДК из отверстия катколлектора.

Извлекаем лямбда-зонд.
Проводим дефектовку посадочного места, проверяем целостность проводки, резьбы, собираем конструкцию в обратной последовательности.

Проводим дефектовку

Способы диагностики кислородного датчика

Специалисты советуют проверять корректность работы лямбда-зонда каждые 10000 км пробега, даже если проблем в работе устройства не наблюдается.

Диагностику начинают с проверки надёжности соединения клеммы с датчиком и на наличие механических повреждений. Далее выкручивают лямбда-зонд из коллектора и осматривают защитный кожух. Небольшие отложения очищают.

Если в ходе визуального осмотра на защитной трубке датчика кислорода были выявлены следы сажи, сильные белые, серые или блестящие отложения, то лямбда-зонд следует заменить

Как проверить лямбда-зонд мультиметром (тестером)

Проверка датчика на работоспособность проводится по следующим параметрам:

Напряжение в нагревательной цепи;
«Опорное» напряжение;
Состояние нагревателя;
Сигнал датчика.

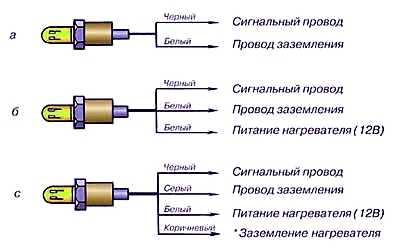

Схема подключения к лямбда-зонду в зависимости от его типа

Наличие напряжения в цепи подогрева определяют мультиметром или вольтметром в следующей последовательности:

Не снимая разъём с датчика, включают зажигание.
Щупы присоединяют к цепи подогрева.
Показания на приборе должны совпадать с напряжением на аккумуляторе — 12В.

«+» идёт на датчик от аккумулятора через предохранитель. При его отсутствии прозванивают эту цепь.

«—» поступает от блока управления. Если он не обнаружен, проверяют клеммы цепи «лямбда-зонд — ЭБУ».

Замеры опорного напряжения проводятся теми же аппаратами. Последовательность действий:

Включают зажигание.
Замеряют напряжение между сигнальным проводом и массой.
Прибор должен показать 0,45 В.

Для проверки нагревателя мультиметр выставляют в режим омметра. Этапы диагностики:

Снимают разъём с устройства.
Замеряют сопротивление между контактами нагревателя.
Показания на разных кислородниках различные, но не должны выходить за пределы 2-10 Ом.

Вольтметр или мультиметр используются для проверки сигнала датчика. Для этого:

Заводят двигатель.
Прогревают его до рабочей температуры.
Щупы прибора соединяют с сигнальным проводом и проводом массы.
Обороты мотора увеличивают до 3000 об/мин.
Следят за замерами напряжения. Должны наблюдаться скачки в диапазоне от 0,1 В до 0,9 В.

Если хотя бы при одной из проверок показатели разнятся от нормы, датчик неисправен и нуждается в замене.

Видео: проверка лямбда-зонда тестером

Проверка осциллографом

Главным преимуществом данной диагностики лямбда-зонда перед проверкой вольтметром и мультиметром является фиксация времени между однотипными изменениями выходного напряжения. Оно не должно превышать 120 мс.

Щуп прибора подключают к сигнальному проводу.
Мотор прогревают до рабочей температуры.
Обороты двигателя повышают до 2000-2600 об/мин.
По показаниям осциллографа определяют работоспособность кислородного датчика.

Диагностика осциллографом даёт наиболее полную картину работы лямбда-зонда

Превышение временного показателя или пересечение пределов напряжения нижнего 0,1 В и верхнего 0,9 В говорит о неисправном кислородном датчике.

Видео: диагностика датчика кислорода осциллографом

Другие способы проверки

Если в автомобиле есть бортовая система, то по сигналу «CHECK ENGINE», выдающему определённую ошибку, можно диагностировать состояние лямбда-зонда.

Перечень ошибок лямбда-зонда

Чтобы лямбда-зонд работал долго и эффективно, необходимо заправлять автомобиль только качественным топливом. Плановая и своевременная диагностика датчика кислорода поможет вовремя обнаружить его неисправность. Эта мера способна продлить срок эксплуатации не только самого датчика, но и катализатора.

Схема устройства

Рассмотрим схему зонда, дающую представление о размещении узлов. Знание конструкции позволяет понять места расположения деталей, подверженных поломкам.

Пример конструкции зонда

1 — металлический штуцер, предназначенный для установки зонда, на внешней поверхности имеются грани под ключ, ниже расположена резьба;
2 — керамический изолятор;
3 — уплотнительный элемент для ввода жгута проводов;
4 — сигнальные провода;
5 — металлический защитный колпачок, оснащенный вентиляционными продухами, предназначен для защиты измерительного элемента от повреждений;
6 — пружинная контактная часть;
7 — чувствительный элемент, выполненный из керамики;
8 — нагревательный стержень;
9 — вентиляционный канал;
10 — внешний металлический корпус.

Замена и проверка датчика концентрации кислорода (лямбда-зонда) на LADA

Определить остатки свободного кислорода помогают датчики, которые точно определяют его количество. Получаемые данные позволяют корректировать необходимое количество кислорода для правильной работы двигателя. Заменить и настроить датчик несложно, если правильно следовать указаниям.Где расположен датчик кислорода? Именно система впуска оснащена датчиком такого типа, который определяет уровень элемента в этом месте.

Признаки неисправности лямбда-зонда

Вот несколько признаков, которые помогут вам определить неисправен ли датчик или нет:

перерасход топлива;
двигатель работает нестабильно на холостых оборотах;
разгон автомобиля слабый и долгий.

Каталожный номер (артикул) ДК:

Лада Веста и XRAY — 226А41772RЛада Приора/Калина/Нива 4х4 — 11180-3850010-00Лада Гранта/Калина 2 — 21074-3850010-00Лада Ларгус — 8201071311, 8200632270 и 6001549061

Замена датчика кислорода на Лада

Перед выворачиванием датчика не забудьте, что двигатель должен остыть, в противном случае вы рискуете получить ожоги. Когда датчик вывернут, можно отсоединить колодку, провода и все прочее.Как правило, датчик снимается при помощи ключа на двадцать два. Нижний датчик снимается несколько сложнее. Возможно вам понадобится яма, подходящая головка на двадцать два или другое приспособление, которое подходит для выворачивания датчика. В некоторых случаях необходимо смазывать датчики смазкой, иначе их сложно сорвать с места.

Установка всех компонентов на свои места

Все повторно используемые датчики следует обрабатывать специальной герметической пастой или чем-то похожим. Защитная трубка датчика должна быть чистой и не задетой нанесенной субстанцией. Стоит учесть и тот факт, что датчик всасывает воздух, по этой причине спрей для резьбы следует исключить.

Чтобы определить работоспособность датчиков, следует установить заведомо исправный датчик.

Чтобы проверить питание следует произвести ряд профилактических работ. Берем вольтметр и подключаем к нему минус, а подключенный щуп присоединяем к массе автомобиля. Другой кабель пойдет на выход датчика. Но выходное напряжение не должно превысить двенадцати вольт. Если напряжение намного больше или меньше, то ваш аккумулятор сел или где-то неисправность.

Проверьте так же все выводы и прочую электронику, а так же провода. Если цепь питания исправна, то недочетов в замерах не будет.

Неисправные датчики не подлежат ремонту, их стоит сразу заменить на новые. Лишь единичные случаи позволяют вернуть работоспособность датчику. Но сделать это довольно сложно, если под рукой нет необходимых инструментов. Датчик после ремонта долго не проработает.

Чем и как можно проверить лямбду

Для проверки понадобится цифровой вольтметр (желательно аналоговый вольтметр, так как он имеет гораздо меньшее «время выборки», чем цифровой) и осциллограф, по возможности измерения будут более точными. Перед проведением проверки желательно прогреть автомобиль, так как лямбда исправно работает при температуре выше 300С°.

Для начала ищем нагревательный провод:

Заводим двигатель, разъем лямбды не отсоединяем. Подключаем отрицательный щуп вольтметра (обычный магазин) к кузову. Положительным щупом цепи «ударяем» по каждому контакту провода и наблюдаем за показаниями вольтметра. Когда положительный вывод нагревателя обнаружен, вольтметр должен показывать постоянное 12 В. Далее отрицательным щупом вольтметра пытаемся найти отрицательный провод ТЭНа. Включаем остальные контакты разъема датчика. При обнаружении отрицательного контакта вольтметр снова покажет 12 В. Остающийся провод, сигнальные провода.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решаются на перепрошивку блока управления, благодаря чему блокируется обработка сигналов второго кислородного датчика. Однако необходимо учитывать, что любые изменения алгоритма работы системы могут привести к необратимым последствиям, так как вернуть заводские настройки будет практически невозможно и затратно. Поэтому выполнять такие манипуляции самостоятельно не рекомендуется. То же самое касается и готовых прошивок, которые продаются в интернете.

Полезно! При перепрошивке лямбда зонды удаляются.

Если вы все-таки хотите произвести перепрошивку системы, то обратитесь к грамотному специалисту, который сможет отключить получение данных ДК с помощью специализированного оборудования.

Также стоит учитывать, что практически любое вмешательство в работу систем, может привести к не самым приятным последствиям.

Датчик скорости

ДС предназначается для измерения скорости автомашины, с последующей передачей полученных данных на ЭБУ. Датчик скорости – это деталь небольшого размера, она находится в верхней части картера сцепления, у переднего колеса справа. Его неисправность обычно прямо связана с поломкой спидометра. Однако устанавливаемые на Гранты датчики отличает достаточно высокое качество и долговечность.

Кстати, первоначально на Грантах устанавливались три разновидности датчиков скорости: ВАЗ-2170 ПЕГАС, 2190 AVAR Russia и 21700-3843010-02.

Более подробно о датчике скорости на Грантах.

При неисправности ДС чаще всего перестает функционировать электроусилитель руля, одновременно с этим панель приборов начинает высвечивать ошибку Р-0501. Как правило, руль отказывает именно по причине того, что автомобиль определяет поломку датчика скорости, сам ДС при этом может показывать нулевую скорость.

При выходе датчика из строя отмечаются следующие симптомы поломки:

стрелка спидометра останавливается у нулевой отметки, нередко работа спидометра носит лишь периодический характер;
при функционировании мотора вхолостую отмечаются перебои;
показания спидометра расходятся с реальной скоростью передвижения;
нормы по расходу топлива возрастают;
ухудшается тяга.

Данные детали имеют собственную маркировку, их цена находится в пределах от 300 до 600 руб.

Признаки и причины неисправности лямбда зонда

Согласно статистике датчики кислорода выходят из строя постепенно, поэтому выявить его неисправность можно, если вовремя обратить внимание на следующие «симптомы»:

Обороты на холостом ходу начали падать или «плавать».
Автомобиль дергается, а после запуска мотора слышны нехарактерные для двигателя хлопки.
Снизилась мощность мотора и при нажатии на педаль газа наблюдается замедленная реакция.
Двигатель сильно перегревается, а расход топлива увеличился.
Изменился запах в выхлопной трубе (выхлопные газы стали более токсичными).

В результате вышедшего из строя датчика качество топливной смеси, попадающей в камеру сгорания, ухудшается, из-за чего нарушается отлаженная работа двигателя. Причин для этого может быть множество:

Неправильная работа цепи накала или пониженная чувствительность наконечника датчика.
Низкокачественное топливо с высоким содержанием железа, свинца, частиц нефтяного распада и прочих вредных включений. Все эти вещества налипают на платиновые электроды, что приводит к неисправности датчика.
Проблемы с системой подогрева лямбда зонда. Если подогрев перестал функционировать как нужно, то датчик кислорода будет выдавать неточные данные.
Перегрев корпуса регулятора. Такое происходит, если неправильно установить угол опережения зажигания.
Изношенные маслосъемные кольца. В этом случае в выхлопную трубу попадает моторная жидкость, которая воздействует на лямбда зонд.
Если часто производится многократный запуск двигателя.
Использование герметиков (особенно силиконовых) для установки лямбда зондов.
Нарушен уровень компрессии в цилиндрах двигателя. В этом случае горючая смесь сгорает неравномерно.
Забитые бензиновые форсунки двигателя.

Если вы заметили, что не работает лямбда зонд, симптомы не стоит игнорировать, так как в противном случае вы обеспечите себе много проблем с автомобилем. Дело в том, что большинство современных машин, оснащены блоком аварийной блокировки, который может сработать в самый неудачный момент. Однако невозможность дальнейшего передвижения – это еще не самое страшное. Если датчик разгерметизируется, то из строя выйдет система впрыска и вам придется оплатить дорогостоящий ремонт более серьезного узла.

Поэтому рекомендуется периодически проверять состояние лямбда зонда. Сделать это можно самостоятельно.

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

всё время 0,1 — мало кислорода
всё время 0,9 — много кислорода
Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Лямбда зонд или кислородный датчик — это датчик, который контролирует содержание кислорода в автомобильном выхлопе, то есть в отработанных газах. Лямбда зонд имеет непосредственное отношение к топливной системе, так как влияет на регулировку соотношения кислорода и топлива при образовании топливовоздушной смеси, которая подается в камеру сгорания. Датчик кислорода устанавливается на выходе коллектора или непосредственно перед катализатором, бывает, что «лямбду» располагают в катализаторе. У этого датчика на самом деле большое количество назначений. Помимо того, что он контролирует соотношение воздуха и топлива, он ко всему прочему влияет на токсичность выхлопа, которая в последнее время на жестком контроле у экологов, а также позволяет получить от мотора максимальный КПД.
