Устройство и принцип работы механической коробки передач

Требования, предъявляемые к устройству карданных передач:

• возможность передачи  крутящего момента под большим углом (до 45°);

• передача крутящего момента не должна сопровождаться большими дополнительными динамическими нагрузками в трансмиссии;

• при любых условиях эксплуатации должен обеспечиваться высокий КПД передачи.

Карданные шарниры можно разделить:

• по кинематике на синхронные (равные угловые скорости) и асинхронные (неравные угловые скорости);• по конструкции на полные, полу карданные — жесткие (угол до 2°) и упругие (угол до 12°).

Конструкция карданной передачи ЗИЛ включает в себя:

• промежуточный полый карданный вал, на одном конце которого приварена вилка, на другом — шлицевая втулка;

• скользящую шлицевую вилку;

• карданный вал, на концах которого приварены вилки карданных шарниров;

• три карданных шарнира неравных угловых скоростей, состоящих из двух вилок и крестовины с четырьмя шипами под игольчатые подшипники крепления с вилками;

• промежуточную опору, состоящую из кронштейна опоры, полушки опоры, скобы крепления подушки, шарикоподшипника с гайкой крепления.

Расположение карданных передач на автомобилях:

а — легковом; б — грузовом; — фуэовых повышенной проходимости;1 — коробка передач; 2, 4 и 9 и 11— карданные 3 и 10 — задние ведущие мосты; 5 — промежуточная опора; 6 — раздаточная коробка; 8 — передний ведущий мост.

Трансмиссия автомобиля с полным приводом состоит их нескольких карданных передач с карданными шарнирами неравных угловых скоростей, также существуют карданные передачи с карданными шарнирами равных угловых скоростей, которые установлены в приводе управляемых ведущих колес.

Общее устройство карданной передачи:

Давайте с вами рассмотрим устройство основных частей карданной передачи.

Карданный шарнир неравных угловых скоростей состоит из двух вилок 1, соединенных крестовиной 3. Одна вилка имеет фланец, а другая приварена к трубе карданного вала или выполнена с шлицевым наконечником 6 для соединения с карданным валом. Шипы крестовины устанавливаются в проушины обеих вилок на игольчатых подшипниках 7. Подшипники размещаются в корпусе 2 и удерживаются в проушине вилки с помощью крышки, которая крепится к вилке двумя болтами, со стопорами. В отдельных случаях подшипники закрепляются в вилках. Чтобы в подшипник не попадала грязь и пыль, в нем имеется сальник. С помощью масленки полость крестовины наполняется смазкой, которая в итоге смазывает подшипники. Шлицевое соединение 6 смазывается с помощью масленки 5.

Максимальный угол между осями валов не должен превышать 20°. Это связано с тем, что работа при больших углах значительно снижает КПД использования карданных передач.

Карданные валы выполняются трубчатыми, из стальных цельнотянутых или сварных труб. К трубам привариваются вилки карданных шарниров, шлицевые втулки или наконечники. После сборки карданного вала с карданными шарнирами проводят динамическую балансировку для уменьшения поперечных нагрузок, которые действую на карданный вал. Чтобы устранить дисбаланс к карданному валу приваривают балансировочные пластины.

Карданный шарнир равных угловых скоростей состоит из двух вилок, пяти шариков, штифта, стопорной шпильки. Ведущая вилка изготавливается цельно с полуосью 6, а ведомая вилка цельно с приводным валом 23 колеса. В каждой вилке 3 и 4 имеются четыре канавки, в которых устанавливаются четыре ведущих шарика 7, через которые передается вращение от одной вилки к другой. При любом угле между валами боковые шарики в канавках вилок находятся в плоскости, делящей этот угол пополам, благодаря чему вращение от ведущего вала к ведомому передается равномерно. Центральный (пятый) шарик 2 помещается между торцами вилок и обеспечивает их центрирование. Для возможности установки ведущих шариков в канавки вилок центральный шарик имеет лыску с отверстием, которым он при сборке карданного шарнира устанавливается против вставляемого бокового шарика. После сборки карданного шарнира центральный шарик фиксируется в определенном положении штифтом 6, закрепляемым стопорной шпилькой 5 в отверстии ведомой вилки.

Устройство карданных шарниров равных угловых скоростей: а — шариковый; б — кулачковый; 1 — ведущие (боковые) шарики; 2 — центральный шарик; 3, 4, 7, 11 — вилки; 5 — шпилька; 6 — штифт; 8, 10 — кулачки; 9 — диск.

Карданные валы и вилки изготавливаются из углеродистой, а крестовины — из хромистой и хромоникелевой сталей. Для смазывания карданных передач применяется трансмиссионное масло — нигрол.

Достоинства и недостатки механической КПП

Среди достоинств МКПП надо назвать:

• меньшую, по сравнению с другими видами трансмиссий, стоимость;
• меньшую массу КПП;
• высокий КПД;
• высокую динамику разгона автомобиля;
• топливную экономичность;
• простоту и ценовую доступность обслуживания.

Важные достоинства механической КПП ― возможность буксировки автомобиля и достаточно эффективное движение в условиях бездорожья.

Однако у МКПП есть и ряд недостатков:

• механические КПП не могут обеспечить такой же уровень комфорта, как другие трансмиссии;
• более сложный и требующий внимания процесс переключения передач;
• плавность хода автомобиля с МКПП хуже, чем у других трансмиссий;
• сцепление требуется периодически менять.

Конструкция моста автомобиля может влиять на такие эксплуатационные качества автомобиля, как надежность, безопасность, комфортабельность, управляемость, проходимость.

Требования, предъявляемые к мостам автомобиля:

• малая масса (при уменьшении массы повышается плавность хода);• жесткость конструкции;• небольшие размеры в вертикальном направлении;• учет компоновочных особенностей транспортного средства;• прочность (оказывает значительное влияние на безопасность автомобиля).

По расположению на автомобиле мосты могут быть:• передними;• промежуточными (на трехосном автомобиле такой мост называют средним);• задними; Различают мосты:• управляемые;• ведущие;• комбинированные (колеса моста и ведущие, и управляемые);• поддерживающие (колеса моста не являются ни ведущими, ни управляемыми).

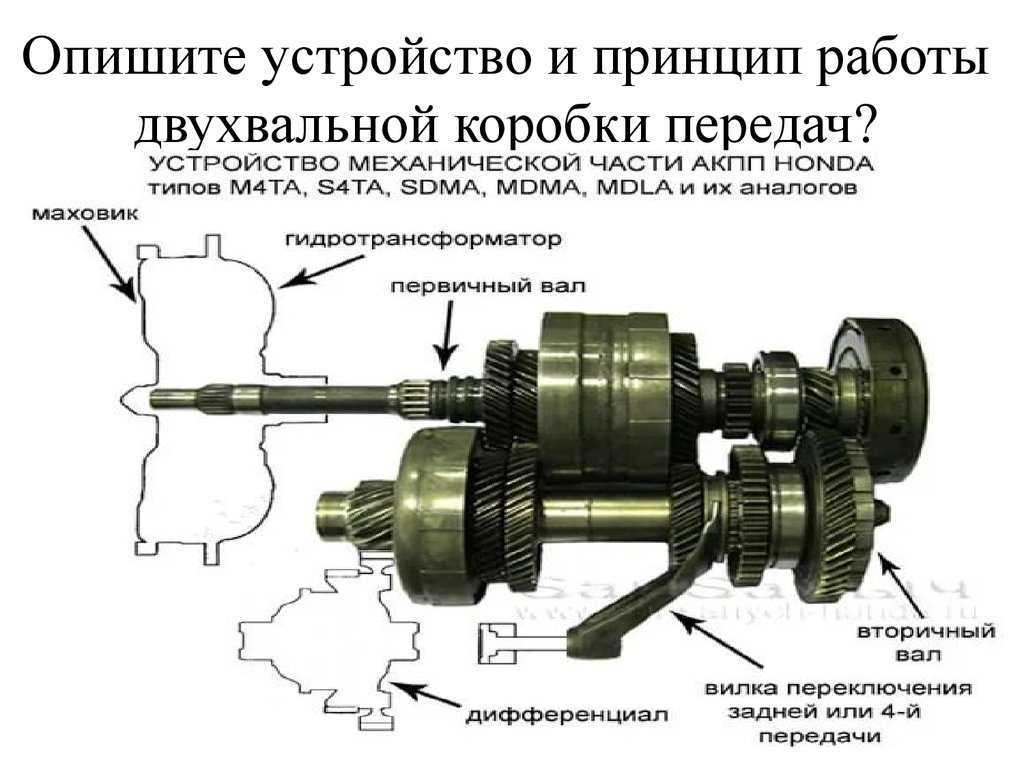

Как работает двухвальная МКПП, особенности конструкции

Во время работы ДВС, энергия вращения передается через узел сцепления на ведущий вал коробки. Одна часть шестерен на вторичном и первичном валу может свободно вращаться, а другая – устанавливаться на валу неподвижно. Это зависит от модели КПП. Также для сглаживания угловых скоростей и плавного включения передач на каждом валу есть синхронизатор.

Шестерни валов (вторичного и первичного) постоянно взаимодействуют между собой. Определить, какие из них вращаются, а какие жестко зафиксированы, можно следующим образом. Шестерни у муфт синхронизаторов вращаются на валу постоянно. А на главной передаче они неподвижны.

Для передачи момента от валов КПП на колеса, задействуется дифференциал и главная передача. Для чего служит дифференциал? Он предназначен для изменения угловой скорости вращения ведущих колес. Это актуально при прохождении поворотов и при любой другой смене траектории движения авто. Дифференциал обеспечивает лучшую устойчивость авто на дороге и равномерный износ шин протектора.

Узел выбора передач находится в корпусе трансмиссии. Он являет собой набор штоков и вилок, двигающий муфту синхронизаторов. Узел выбора передач имеет защиту от включения сразу двух скоростей.

Что происходит во время включения передачи

• Когда рычаг находится в положении «нейтраль», маховик не передает вращательный момент и крутится свободно от диска сцепления. При этом шестерни валов МКПП свободно прокручиваются.
• Если водитель включает передачу, в данный момент перемещается муфта синхронизатора через систему тяг или тросиков.
• Муфта выравнивает обороты вала и используемой шестерни.
• Муфта входит в зацепление с шестерней КПП.
• Вращательный момент передается от первичного на вторичный вал трансмиссии.
• Энергия вращения передается в полном объеме от ДВС на колеса с определённым передаточным числом. Каждая передача имеет свое число. Чем ступень КПП выше, тем оно меньше.

Для того, чтобы выполнить движение назад, применяется дополнительный вал. Он имеет промежуточную шестерню реверсивного движения. Синхронизаторы у данной передачи отсутствуют, поэтому включать ее необходимо только после полной остановки авто.

Как пользоваться механической коробкой

Использование автомобиля с механической КПП имеет некоторые особенности, которые нужно знать автолюбителю.

Во-первых, это последовательность действий при запуске машины:

• выжать педаль сцепления до упора и передвинуть рычаг КПП в положение нейтральной передачи, если есть сомнения правильно ли выбрана скорость необходимо пошевелить рукоятку рычага в стороны, при нахождении рукоятки КПП в нейтральном положении рычаг свободно ходит вправо и влево;
• при переводе автомобиля на нейтральную ступень необходимо зафиксировать транспорт во избегании неконтролируемого движения, для этого машина ставится на ручной тормоз или выжимается педаль тормоза;
• при выжатом сцеплении и удерживании машины тормозом необходимо повернуть ключ зажигания, при этом должны загореться значки на панели приборов, как только потухнут почти все значки следует дальше повернуть ключ и после запуска двигателя отпустить ключ.

Во-вторых, схема переключения на МКПП. Она чаще всего находится на внешней части рукоятки рычага. При переключении передачи рекомендуется ориентироваться на тахометр. Переключаться на более высокую передачу можно раскрутив обороты двигателя до 1500–2000 об/мин в случае дизельного мотора и до 2000–2500 об/мин в случае бензинового.

В-третьих, процесс переключения передач. Он состоит из нескольких этапов:

• отпустить педаль газа;
• левой ногой выжать педаль сцепления до упора;
• рукой передвинуть рычаг в необходимое положение;
• аккуратно отпустить педаль сцепления и потихоньку нажать педаль акселератора.

В-четвертых, регулярная проверка уровня рабочей жидкости и замена ее согласно указаниям производителя продлят период эксплуатации механической КПП.

Шариковый шарнир равных угловых скоростей (шарнир Вейса) состоит из следующих элементов:

• ведущего вала со шлицами, входящими в зацепление с полуосевым зубчатым колесом дифференциала и вилкой с делительными канавками;• ведомого вала со шлицами, входящими в зацепление с ведущим фланцем ступицы колеса и вилкой с делительными канавками;• четырех ведущих шариков, расположенных в делительных канавках вилок;• центрирующего шарика вилок, помещенного в сферические углубления на торцах вилок.

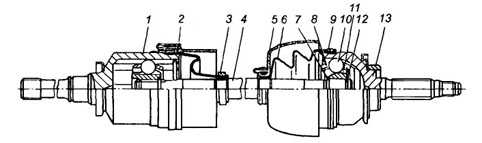

Привод передних колес: 1 — корпус внутреннего шарнира; 2 — фиксатор внутреннего шарнира; 3 — кольцо крепления чехла; 4 — вал привода передних колес; 5 — защитный кожух чехла; 6 — защитный чехол; 7— упорное кольцо обоймы; 8— сепаратор; 9 — хомут; 10— шарик; 11 — обойма; 12 — стопорное кольцо обоймы; 13 — корпус наружного шарнира.

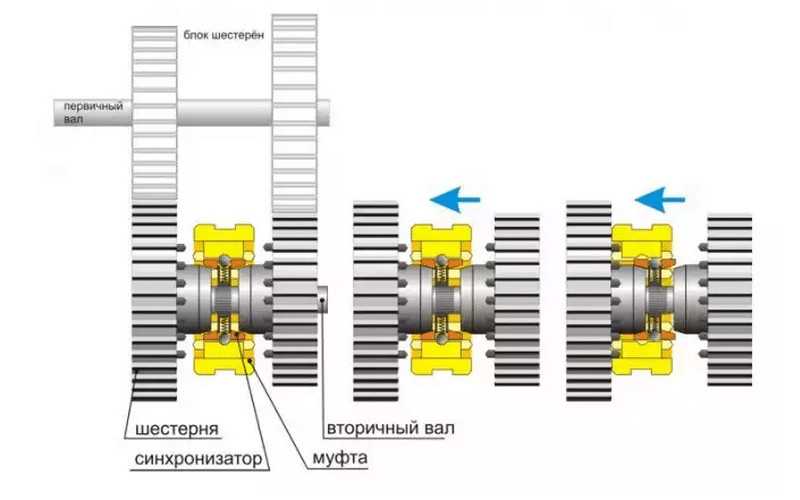

Немного о синхронизаторе МКПП

Синхронизатор служит для безударного включения передач за счет выравнивания угловых скоростей вала и шестерни. Конструктивно синхронизатор состоит из муфты, двух блокировочных колец, трех сухарей и двух проволочных колец.

В процессе включения передачи вилка передвигает муфту к нужной шестерне, куда вначале перемещается блокировочное кольцо. Возникающая сила трения за счет разности угловых скоростей элементов поворачивает блокировочное кольцо до упора. Дальнейшее движение муфты синхронизатора и зацепление происходит только после выравнивания угловых скоростей. Более подробно почитать про синхронизатор можно в нашей статье Устройство и принцип работы синхронизатора КПП.

Подробнее о том, что представляет собой «механика»

Как работает механическая КП? Что она из себя представляет? Давайте разберемся. Механическая коробка передач выполняет простую и понятную функцию: смена передаточного отношения скорости вращения колесам от мотора. Важная составляющая часть её – передаточный механизм зубчатого (чаще всего) вида. Мы уже выяснили, что функционирует механическая КП путем манипуляций водителя, который самостоятельно решает, какое в настоящий момент значение передаточных чисел требуется для корректной работы всего авто.Отсюда и название – механическая, что предполагает полностью ручное управление.

Смазка деталей коробки м72

Смазка деталей коробки передач осуществляется маслом, заливаемым через отверстие, расположенное с левой стороны корпуса коробки передач.

Для смазки бронзовых втулок шестерен вторичного вала в крышке подшипника вторичного вала имеется масляный карман, а вдоль оси вторичного вала просверлено глухое отверстие. Скапливающееся в кармане масло поступает в отверстие вала и через радиальные сверления под действием центробежных сил поступает. К внутренним поверхностям бронзовых втулок.

Вытекание масла из коробки передач предотвращается шайбами и сальниками. Все эти детали нужно своевременно осматривать и заменять при большом износе.

Синхронизаторы

Это важная составляющая любой механической трансмиссии. Служат синхронизаторы для сглаживания скорости вращения шестерни и вала. Переключение передач благодаря синхронизаторам происходит быстро и мягко. В устройство входит:

• Блокировочное кольцо.
• Ступица.
• Шестерня, имеющая фрикционный конус.
• Муфта включения.

Ступица – это главный элемент узла. Она имеет два шлица (наружные и внутренние). За счет них механизм соединяется с валом трансмиссии, двигаясь по нему в разную сторону. Благодаря наружному шлицу элемент соединяется с муфтой включения. Также устройство ступицы предполагает наличие трёх пазов. Каждый установлен под углом в 120 0 относительно друг друга. Данные пазы служат для установки «сухарей». Что это такое? Это подпружиненные элементы, фиксирующие муфту в положении «нейтраль». При такой установке муфты синхронизатор коробки не работает. Маховик свободно вращается, не передавая момент на коробку. Сама муфта соединяет шестерни с валом коробки. Деталь устанавливается на ступице. С внешней стороны она соединяется с вилкой КПП.

Для выравнивания угловых скоростей используется блокировочное кольцо. Сглаживание вращения происходит за счёт трения. Кольцо не дает муфте замкнуться, пока шестерня и вал не будут иметь равные обороты вращения. Внутренняя часть блокировочного кольца обладает конусной формой.

Как работает синхронизатор в МКПП:

• Муфта при нерабочем состоянии находится в среднем положении. Шестерни на валах трансмиссии свободно вращаются.
• При выборе водителем передачи, муфта двигается к шестерне посредством вилки. При этом муфта двигает блокировочное кольцо. Последнее прижимается к конусу шестерни.
• Кольцо прокручивается и блокирует последующее движение муфты.
• За счет трения, обороты вала и шестерни выравниваются.
• Муфта зацепляет вал и шестерню КПП.
• Передается крутящий момент от маховика ДВС.

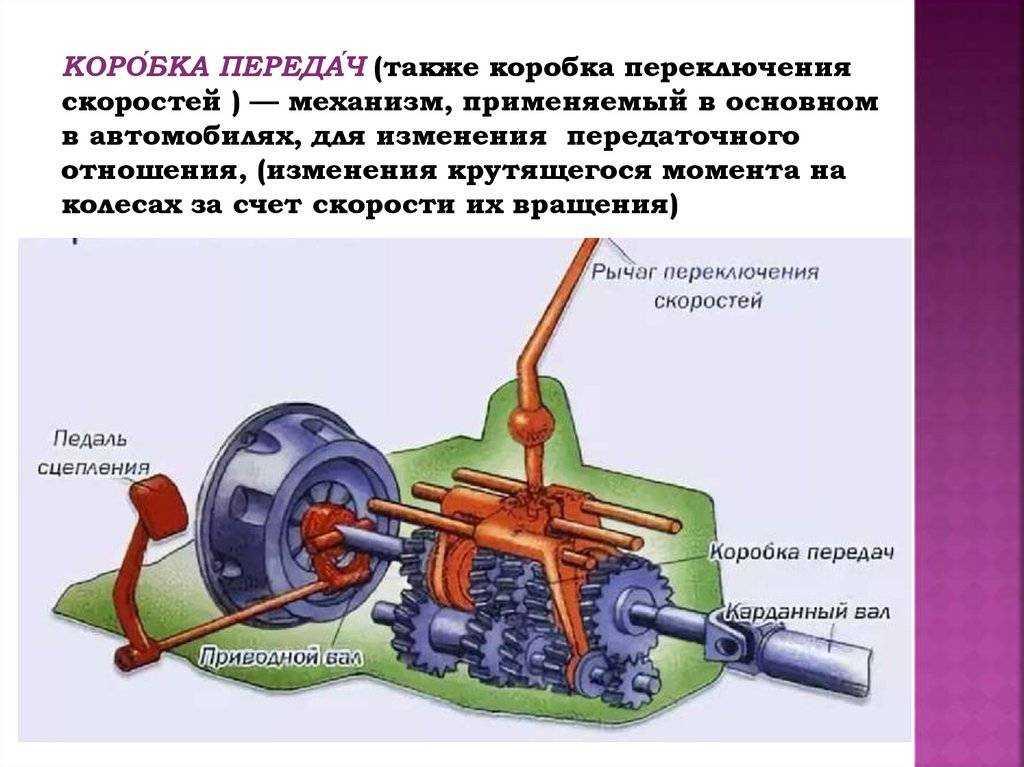

Устройство механической коробки передач

• картера;
• первичного, вторичного и промежуточного валов с шестернями;
• дополнительного вала и шестерни заднего хода;
• синхронизаторов;
• механизма переключения передач с замковым и блокировочным устройствами;
• рычага переключения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки. Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

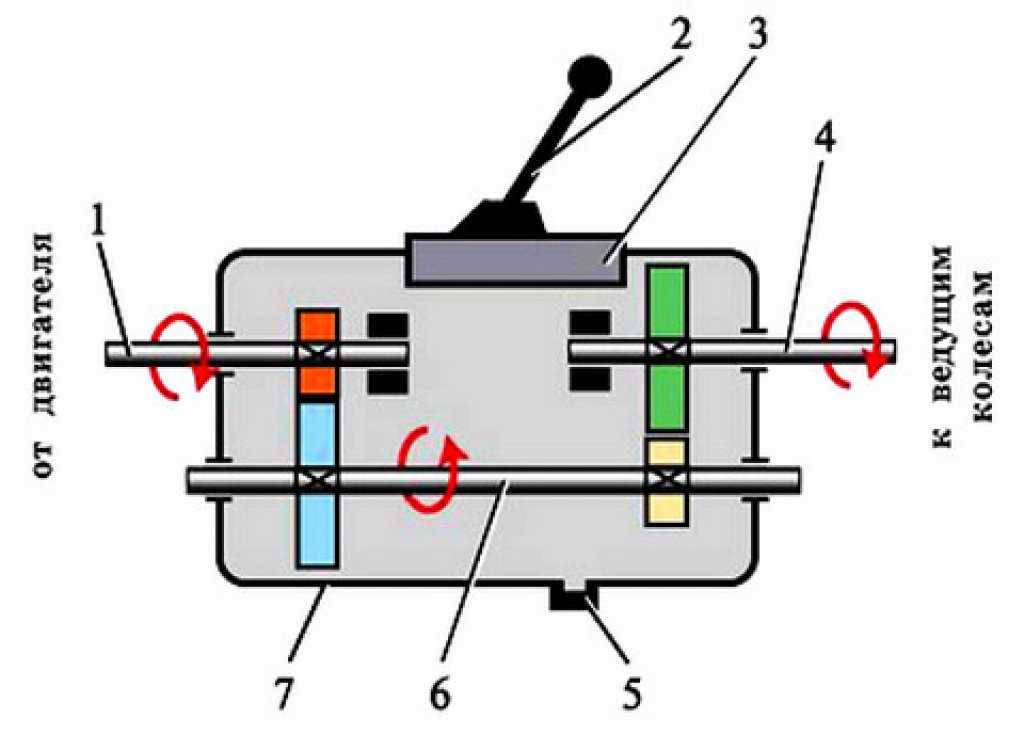

Принцип работы механической коробки передач

Принцип работы механической КПП следующий: крутящий момент от двигателя через сцепление передается на первичный вал коробки передач, далее преобразуется при помощи пар взаимодействующих между собой шестерен и затем передается на колеса. Каждая пара шестерен (ступень) имеет определенное передаточное число, которое преобразует скорость вращения и крутящий момент коленвала двигателя. Причем если передача увеличивает крутящий момент, то скорость вращения уменьшается и наоборот. В первом случае передача будет называться понижающей, а во втором — повышающая.

Передаточное число определяется отношением количества зубьев у выходной и входной шестерен в паре. В свою очередь, количество зубьев напрямую зависит от размера самой шестерни: чем больше зубьев — тем больше диаметр шестерни. Например, у первой передачи самое большое передаточное число, и, следовательно, входная шестерня (на первичном валу) имеет минимальный размер, а выходная — максимальный. Переключение скоростей в механической КПП происходит только при нажатии на педаль сцепления, поскольку необходимо прервать поток мощности, передающийся от двигателя.

Движение автомобиля, оснащенного МКПП, всегда начинается с первой передачи. Исключение составляют тяжелые грузовики — там это можно делать со второй передачи. Для этого необходимо вручную перевести селектор рычага в соответствующее положение. Переход на повышенные передачи осуществляется последовательным переключением передач друг за другом. Сам момент переключения скорости зависит от показаний спидометра и тахометра, поскольку каждая передача рассчитана на работу в определенном диапазоне оборотов двигателя.

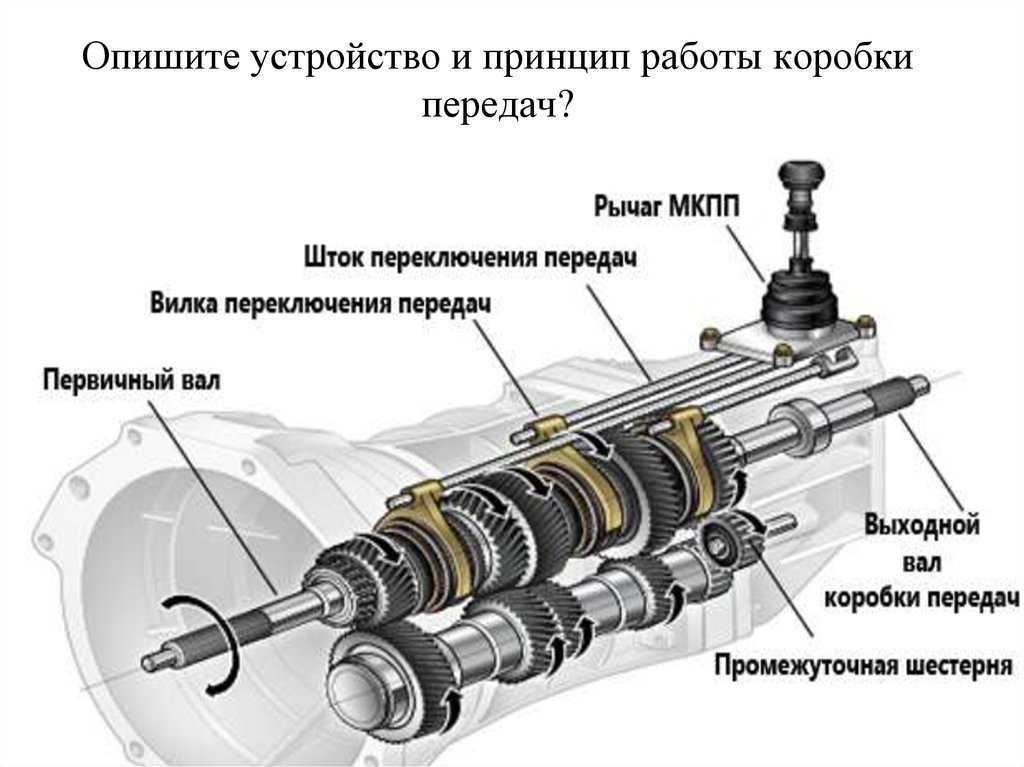

Трёхвальная МКПП

Главная ее особенность – число валов. В конструкции используется три вала. Это:

• Ведущий (он же первичный).
• Ведомый (иное название – вторичный).
• Промежуточный.

На трёхвальной МКПП синхронизаторы расположены на валу и не вращаются. Но они могут перемещаться в осевом направлении благодаря шлицевому соединению. Чем еще особенный данный тип МКПП? Узел переключения скоростей находится на корпусе КПП. Он состоит из:

• Рычага.
• Нескольких штоков с вилками.

Дополнительно данный узел оснащается блокирующим устройством, которое защищает от включения нескольких скоростей сразу.

Управление вилкой КПП может осуществляться дистанционно. Такая конструкция используется, когда нет возможности установить рычаг напрямую в коробку. В этом случае конструкция предполагает наличие шарнирных тросов или кулисы. Данный вариант часто используется на автобусах и грузовиках.

Как работает трёхвальная МКПП:

• Когда рычаг КПП находится в «нейтрали», вращательный момент не передается от ДВС на колеса. Когда водитель меняет положение рычага КПП, вилка двигает синхронизатор.
• Муфта выравнивает обороты ведомого вала коробки и шестерни, а далее входит в зацепление.
• Шестерня вторичного вала МКПП блокируется.
• Трансмиссия передает вращательный момент на колеса с определенным передаточным числом.

Переключения осуществляются менее, чем за полсекунды. Каждая ступень работает в определенном диапазоне скорости движения авто.

https://youtube.com/watch?v=Bb7leiitIo4

Принцип работы

Используемый в работе МКПП принцип заключается в передаче на первичный вал крутящего момента. Передача осуществляется от двигателя через сцепление. В конструкции механической коробки передач есть пары шестерен, которые между собой взаимодействуют. С помощью этих пар (ступеней) крутящий момент преобразуется для последующей передачи на колеса. Ступени имеют свое передаточное число. Так происходит преобразование скорости вращения и крутящего момента коленчатого вала ДВС. Различают понижающие и повышающие передачи. Первые крутящий момент увеличивают, при этом происходит уменьшение скорости вращения. Включение повышающей передачи, наоборот, уменьшает крутящий момент.

Пары состоят из двух шестерен, входной и выходной. Передаточное число зависит от количества зубьев. Понятно, что у шестерни большего диаметра и количество зубьев будет больше, здесь существует прямая зависимость. В качестве примера можно привести первую передачу с самым большим передаточным числом. У этой пары шестерен минимальный размер имеет входная, расположенная на первичном валу. Максимальный размер имеет выходная шестерня первой передачи. Поток мощности, который передается от мотора, при переключении скоростей МКПП нужно прервать. Для этого водитель нажимает педаль сцепления. Автомобиль с механической коробкой передач начинает движение с включения первой передачи.

Примечание: некоторые модели тяжелых грузовых автомобилей могут начинать движение со второй передачи.

Водитель рукой устанавливает селектор рычага переключения передач в нужное положение. Дальнейшее переключение на повышенные передачи выполняется водителем последовательно. Необходимо учитывать скорость автомобиля и показания тахометра. Это связано с тем, что каждому диапазону оборотов двигатель соответствует определенная передача.
