Передаточные числа в коробке передач на ваз 2107

Передаточные числа редуктора

Казалось бы, на классике и улучшить здесь ничего не получится. Однако есть 3 варианта коробок и 4 редукторов заднего моста. Коробки бывают 2101, 2105, 2106. Передачи (1я,2я,3я) в 2101 короче, чем в 2105, в 2106 — длиннее. Редукторы бывают с передаточным числом 3.9, 4.1, 4.3, 4.44.

Как узнать передаточное число редуктора?

Поднимаете заднее колесо, ставим на нейтраль, делаем 10 оборотов колеса и считаем обороты кардана.

Что дает передаточное число? Чем оно больше, тем меньше скорость на всех передачах при одинаковых оборотах. На стандартных шестерках с двигателем 1500 ставят на заводе кпп 2105 и мост 4.1. Если двигатель 1600 то кпп родная (2106), мост — 3,9 или 4,1.

Допустим, что на всех машинах резина 175/65R13.

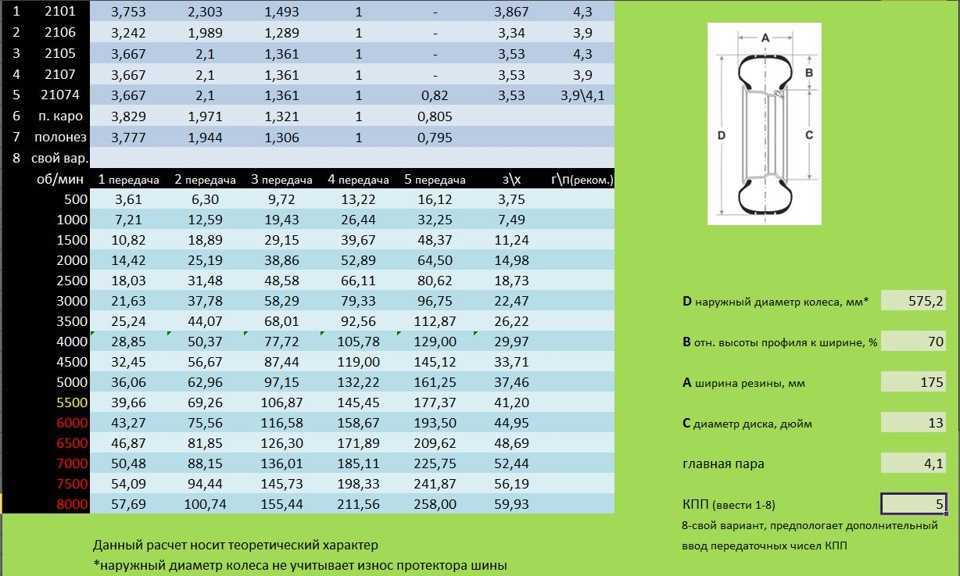

Посмотрим теперь на график (фото1) зависимости скорости авто от оборотов двигателя (все время на графиках зеленым цветом будет обозначена стандартная 1500 с коробкой 2105 и мостом 4,1. Почему — потому что таких больше чем всех остальных).

С кпп 2106 и стандартным мостом 4,1 (малиновый) при стандартном двигателе получаем выигрыш в динамике только за счет длинной 1 передачи, 2,3-стали длиннее, что не есть хорошо (со стандартным двигателем).

Если же двигатель форсирован — то длинные передачи это то что надо: максимальная мощность будет выдаваться в большем диапазоне скоростей без ущерба в динамике. Например, возьмем кпп 2106 и редуктор 3,9 (малиновый)

Здесь все передачи длиннее (особенно первая). Например, в нашем варианте на первой передаче диапазон оборотов 3500-6500 приходится на скорость 28-53 км/ч, а у стандарта на 25-45 км/ч. Почувствуйте разницу! Кстати, в этой конфигурации первая, вторая, третья передачи полностью совпадают с 11 рядом на зубилках (с мостом 3,7), четвертая — короче, а если пятая- то она ненамного длиннее зубиловой четвертой передачи… воистину, все новое- хорошо забытое старое :). Другое дело — если ставим мост 4,44 (малиновый)

Сравните: 1-длиннее 2,3-короче, 4-короче!

То есть со светофора на первой передаче раскручиваем движок, когда «стандарт» уже переходит на 2, затем вторая, третья, четвертая- и уходим вперед. Этот вариант оптимален для стандартного двигателя. Однако есть минус: на 4 передаче уже при 140 км/ч обороты будут 6000… тут лучше ставить 5 ступечатую коробку, которая создаст законченную картину. Вот вам и трасса, и город — и волки сыты и никто не пострадал. А из-за того, что на режимах максимальной скорости обороты будут близки к максимальным, динамика на трассе будет потрясающей.

То есть при стандартном движке 1500 или 1600 тюнинг кпп и редуктора заключается в том, чтобы:

1 вариант — поставить коробку 2106 с 5 передачей. — Поставить редуктор 2102 (4,44).

А если движок форсирован, то можно 2 вариант: — коробка 2106. — Редуктор 3,9

Или 1й, если хочется рвать всех по городу

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

На сколько витков пилить ваз 2107

Расход бензина лада ларгус на 100 км пути, город, трасса, смешанный цикл

Как занизить ваз 2106 своими руками, три верных способа

Ваз 2114 на двери

Распиновка замка зажигания ваз 2109 инжектор. 2101-2107-2109-2110

Моторное масло в кпп 2106, инструкция по выбору и замене

Где датчик скорости на ваз 2110

Двигатель ваз 21129 гнет ли клапана, технические характеристики, отличия от предыдущих моделей

Кулиса

На современных автомобилях, в том числе и на новых Грантах, Калинах, Приорах устанавливаются КПП с тросовым приводом передач, благодаря чему переключение передач становится легкой и четкой. На Самарах же: 2114 -2113-2115 привод передач осуществляется не за счет тросика, а за счет кулисы.

Кулиса

Кулиса — разработка 80-х, поэтому передачи могут не включаться с первого раза, плохо заходить и т. д.

На спортивных тюнингованных автомобилях часто ставят «короткоходную» кулису.

Суть короткоходной кулисы в том, что путь рычага КПП от нейтрали до передачи становится короче, чем был. Проще говоря: передачи включаются легче, ход рычага меньше, что дает существенное преимущество при переключении.

Снятие и установка коробки передач ВАЗ 2107

Снятие коробки передач с автомобиля ваз 2107

1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея ваз 2107 — снятие и установка»).3. Снимаем панель радиоприемника (см. «Панель радиоприемника ваз 2107 — снятие и установка»).4. Нажав на рычаг коробки передач, вставляем отвертку в отверстие запорной втулки и, сдвигая ее вниз, выводим запорную втулку из полости стержня. Снимаем стержень с рычага переключения передач.5. Пинцетом извлекаем из стержня рычага переключения передач упругую резиновую втулку демпфера рычага.6. Двумя отвертками разжимаем лепестки дистанционной втулки демпфера и выводим их из проточки рычага.7. Снимаем с рычага дистанционную втулку демпфера, нижнюю резиновую А и запорную Б втулки демпфера.8. Сдвигая обивку пола, крестовой отверткой отворачиваем четыре самореза крепления крышки, закрывающей отверстие в полу кузова автомобиля ваз 2107.9. Снимаем с рычага крышку вместе с поролоновым уплотнителем.10. Снимаем приемную трубу системы выпуска отработавших газов (см. «Приемная труба ваз 2107 — снятие и установка»).11. Отсоединяем от картера сцепления стартер и сдвигаем его вперед (см. «Стартер автомобиля ваз 2107 — снятие, установка»).12. Отсоединяем от выключателя фонарей заднего хода колодки проводов (см. «Выключатель фонарей заднего хода ваз 2107 — проверка и замена»).13. Снимаем карданную передачу (см. «Карданная передача — снятие и установка»).14. Отсоединяем поперечину задней опоры силового агрегата от кузова (см. «Карданная передача автомобиля ваз 2107 — разборка и сборка»).15. Отсоединяем гибкий вал от привода спидометра (см. «Привод спидометра ваз 2107 — замена»).16. Отсоединяем от картера коробки передач рабочий цилиндр гидропривода выключения сцепления, не отсоединяя от него шланга (см. «Рабочий цилиндр гидропривода выключения сцепления ваз 2107 — снятие и установка»).17. Торцовым ключом на 10 мм отворачиваем два (на автомобилях ваз 2107 ранних выпусков четыре) болта крепления крышки картера сцепления.18. Устанавливаем под коробку передач надежную опору. Торцовым ключом на 19 мм с удлинителем и карданным шарниром отворачиваем четыре болта крепления картера сцепления к блоку цилиндров.19. Вставив отвертку в зазор между картером сцепления и блоком цилиндров, отжимаем картер сцепления от блока цилиндров и снимаем картер с направляющих втулок.20. Смещая назад коробку передач, выводим первичный вал из ступицы ведомого диска сцепления и одновременно из внутреннего кольца подшипника, расположенного в торце коленчатого вала

Освободив вал, снимаем с автомобиля ваз 2107 коробку передач.ВниманиеНе допускается опирать коробку передач концом первичного вала на упорный фланец корзины сцепления

Установка коробки передач на автомобиль ваз 2107

1. Перед установкой коробки передач на автомобиль ваз 2107 очищаем шлицевой конец первичного вала и наносим на него тонкий слой смазки ШРУС-4.2. Установка на автомобиль ваз 2107 всех снятых деталей выполняется в обратной последовательности.

КПП ВАЗ 2107: что это такое

Что такое КПП в конструкции автомобиля? Аббревиатура «КПП» расшифровывается как «коробка переключения передач». Так называется агрегат, который призван изменять частоту крутящего момента.

Назначение КПП — выполнять функцию преобразования величины крутящего момента, которая идёт от мотора, с передачей этой энергии трансмиссии. Только так возможно переключение скоростей по нарастающей.

КПП на ВАЗ 2107 появилась в 1982 году вместе с новой моделью в линейке АвтоВАЗа — «семёркой». Конструктивно и практически эта коробка и по сей день считается самым продвинутым агрегатом среди классических механических КПП.

Впервые пятиступки стали устанавливать именно на ВАЗ 2107

Устройство коробки передач

На ВАЗ 2107 устанавливается пятиступенчатая коробка передач, то есть изменения частоты крутящего момента возможны в пяти позициях. При этом пять передач позволяют с разной скоростью ехать вперёд, а шестая считается задней и включается в тот момент, когда водителю необходимо сдать назад.

Схема переключения этих передач ничем не отличается от классической четырёхступенчатой, которая устанавливалась на более ранние модели ВАЗ. Водителю достаточно выжать педаль сцепления и передвинуть рычаг переключения скоростей в нужную позицию.

Внешне устройство коробки не позволяет понять внутренней конструкции элементов

Надо заметить, что конструктивно коробка на «семёрке» является довольно-таки сложным прибором, поэтому диагностику и ремонт этого устройства обычно доверяют только профессионалам. Однако основные параметры «семёрочная» коробка переняла у «пятёрочной», так как конструкторы АвтоВАЗа брали за основу новой коробки КПП с ВАЗ 2105.

Таблица: соотношения передаточного числа на ВАЗ 2105 и ВАЗ 2107

Модель	ВАЗ 2105	ВАЗ 2107
Главная пара	4.3	4.1 / 3.9
1-я передача	3.667	3.667
2-я	2.100	2.100
3-я	1.361	1.361
4-я	1.000	1.000
5-я	0.801	0.820
Задняя	3.530	3.530

Говоря об общей конструкции КПП на ВАЗ 2107, следует иметь ввиду, что внешне она имеет форму закрытого корпуса. При этом полностью закрыты только три её стороны (для этого используются специальные прочные крышки), а четвёртая сторона короба «перерастает» в ручку переключения передач. Все крышки плотно прилегают к коробке, места их соединений загерметизированы.

В составе КПП насчитывается до 40 элементов

Основные же элементы переключения скоростей «прячутся» в корпусе КПП:

• первичный вал (на нём установлены четыре приводные шестерни и синхронизаторы);
• вторичный вал (на его поверхности крепятся сразу десять шестерёнок);
• промежуточный вал.

Рассмотрим каждый элемент в отдельности, чтобы понимать хотя бы общий принцип конструкции и работы коробки передач.

Первичный вал

Уже по названию можно понять, что первичный вал — это основополагающий элемент коробки. Конструктивно вал является одним целым с четырьмя зубчатыми шестерёнками и вместе с ними вращается на подшипнике. Сам же вращающийся подшипник зафиксирован в нижней части коробки и для надёжности соединения уплотнён сальником.

Все шестерни, размещённые на валу, имеют разные габариты для удобства соединения

Вторичный вал

Можно сказать, что вторичный вал является как бы логическим продолжением первичного в пространстве корпуса. На нём стоят шестерни 1-ой, 2-ой и 3-ей передач (то есть все нечётные). Все десять шестерёнок на этом валу имеют различные габариты, поэтому и обеспечивают преобразование величины крутящего момента.

Вторичный вал так же, как и первичный, вращается на подшипниках.

Вторичный вал можно назвать основным элементом КПП из-за повышенных нагрузок, которые приходятся на его шестерни

Промежуточный вал

Основная задача этого элемента — служить своеобразной «прослойкой» между первичным и вторичным валами. На нём также имеются шестерни, являющиеся с валом единым целым, через которые и передаётся передача крутящего момента от одного вала к другому.

Главная задача этого элемента — стыковать между собой работу первичного и вторичного валов

Набор вилок

Простота переключения передач во время движения предоставляется набором вилок. Их приводит в движение рычаг переключения. Вилки нажимают на ту или иную шестерню определённого вала, заставляя механизм работать.

Через вилку происходит переключение скоростей автомобиля

Пятиступенчатая МКПП

На «Жигулях» седьмой модели установлена пятиступенчатая коробка передач, имеющая пять скоростей вперед и одну назад.

Изготовлена она из дюралюминия, имеет аналогичные крышки спереди и сзади. Спереди к коробке при помощи шпилек крепится кожух сцепления. Снизу на устройстве установлена крышка из стали. Между корпусом коробки и каждой крышкой уложены уплотнительные прокладки.

Передняя крышка соединена с кожухом сцепления при помощи запрессовки. В ней отверстие для выхода первичного вала и установки манжеты.

Внутри коробки в определенном порядке установлены валы с шестернями, синхронизаторами и устройствами для переключения передач. Справа имеется заливное отверстие для масла, снизу — сливное отверстие с магнитной пробкой.

Внизу слева на крышке выходит трос спидометра, который приводится вторичным валом при помощи шестеренчатого зацепления.

Рычаг переключения скоростей находится сверху. Состоит из устройства выбора передач, штоков и механизма фиксации. К рычагу сверху крепится рукоятка. Вся эта конструкция крепится к крышке при помощи трех шпилек.

Вид коробки передач:

1. Кожух муфты сцепления.
2. Сапун.
3. Корпус коробки.
4. Крышка задняя.
5. Рычаг переключения скоростей.
6. Корпус рычага.
7. Фланец муфты.
8. Гайка.
9. Привод спидометра.
10. Крышка поддона.
11. Отверстие для заливки.

Детали в разобранном виде:

1. Вилка для включения 3-й и 4-й передач.
2. Вилка для включения 1-й и 2-й передач.
3. Крепеж для вилки.
4. Граверная шайба.
5. Шток вилки для включения 1-й и 2-й передач.
6. Сухарь.
7. Шток вилки для включения 3-й и 4-й передач.
8. Рычаг переключения скоростей.
9. Шток вилки для включения 5-й передачи и заднего хода.
10. Сухарик.
11. Сухарик.
12. Пружина фиксатора 5-й передачи и заднего хода.
13. Крышка фиксаторов с прокладкой.
14. Пружины фиксаторов.
15. Шариковые фиксаторы.
16. Вилка для включения 5-й передачи и заднего хода.
17. Втулка.

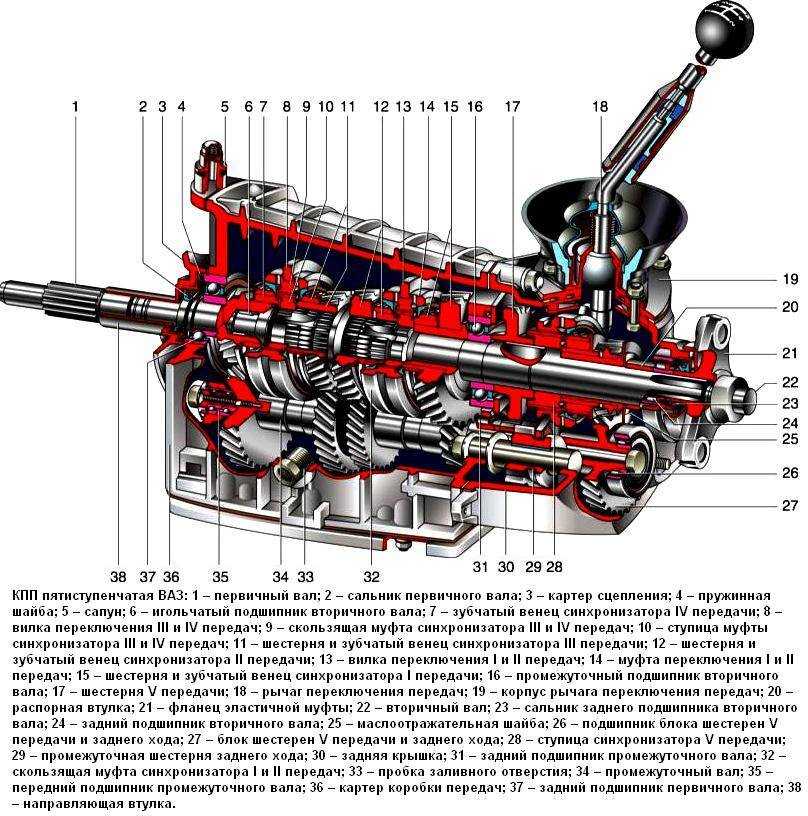

Движущие части коробки передач:

1. Промежуточный вал.
2. Передний подшипник промежуточного вала.
3. Задний подшипник первичного вала.
4. Первичный вал с шестерней 4-й передачи.
5. Муфта синхронизатора 3-й и 4-й передач.
6. Ступица муфты синхронизатора.
7. Муфта синхронизатора 1-й и 2-й передач.
8. Ступица муфты синхронизатора.
9. Передний подшипник вторичного вала.
10. Вторичный вал.
11. Промежуточный подшипник вторичного вала.
12. Задний подшипник вторичного вала.
13. Муфта синхронизатора 5-й передачи.
14. Ступица муфты синхронизатора.
15. Шестерня передачи заднего хода.
16. Шестерня с синхронизатором 5-й передачи.
17. Шестерня привода спидометра.
18. Блок шестерен 5-й передачи и передачи заднего хода.
19. Подшипник блока шестерен.
20. Промежуточная шестерня заднего хода.
21. Ось промежуточной шестерни заднего хода.
22. Задний подшипник промежуточного вала.
23. Шестерня с синхронизатором 1-й передачи.
24. Шестерня с синхронизатором 2-й передачи.
25. Шестерня с синхронизатором 3-й передачи.

Схема КПП ВАЗ 2106

ВАЗ 2106 трансмиссия имеет определенную схему устройства – посмотреть ее можно на картинке. Переключение скоростей идет в результате взаимодействия муфты с синхронизаторами. Авторычаги переключений, рабочие механизмы представлены вилками со штоками. По мере завершения переключений скоростей делают фиксацию пружинами и шарами – нужны для удержания штока. Дополнительно инженеры используют защиту от случайного включения пары скоростей сразу.

Важно! В КПП автомобиля ВАЗ 2106 есть отверстия с резьбой, пробками, уплотняющими резиновыми. Эксплуатационные параметры деталей коробки передач подбирают с учетом особенностей трансмиссионного масла. Некачественная техжидкость негативно влияет на работу коробки передач

Некачественная техжидкость негативно влияет на работу коробки передач

Эксплуатационные параметры деталей коробки передач подбирают с учетом особенностей трансмиссионного масла. Некачественная техжидкость негативно влияет на работу коробки передач.

Что такое передаточное число КПП?

Передаточные числа КПП — частные от деления количества зубцов ведомых к количеству зубьев ведущих шестерней. Ещё такие передачи, у которых высокие передаточные числа — называют «короткими», а низкие числа – «длинными».

Физический смысл заключается в следующем: так как наибольшей частотой вращения обладает всегда двигатель (коленвал и первичный вал),

а частота вращения кардана всегда ниже (поэтому коробка и называется КПП – коробка понижающих передач), за исключением 5 передачи, где передаточное число меньше 1, то передаточное число – это количество оборотов карданного вала за один оборот коленвала.

Есть общее правило: чем оно больше, тем более короткое время понадобится при нажатии педали газа, чтобы набрать максимальное количество оборотов. Соответственно, передача будет более мощной, автомобиль будет «выпрыгивать» вперёд, но при этом водитель должен быть готов к быстрому переключению. И, как только машина значительно ускорилась, нужно готовиться к переключению. Поэтому характерно на высоких оборотах падение скорости.

Для того чтобы улучшить динамику автомобиля при разгоне, можно, конечно, сделать тюнинг карбюратора. Но если вы решились на настоящий поступок – нужно изменить главное передаточное число, главной пары КПП.

В КПП есть такое понятие, как ряд – набор валов и шестерёнок.

Немного истории:

• изначально на ВАЗ ставилась четырёхступенчатая КПП 2101;
• затем с 1976 года появилась «нивовская» КПП, или 2121. Она отличалась повышенным рядом, где передаточное число было низкое (всё – таки внедорожник)! Кроме этого, ею комплектовались «шестёрки» с объёмом 1,6 л;
• за год до Олимпиады – 80 появилась КПП 2105;
• в настоящее время в продаже есть только 2107, 21074 и кое – где можно встретить 2106. Все другие коробки сняты с производства;
• КПП 2107 существует для пятиступенчатой коробки, она именуется 21074, разница в том, что есть место для крепления блока шестерней заднего хода и пятой передачи;

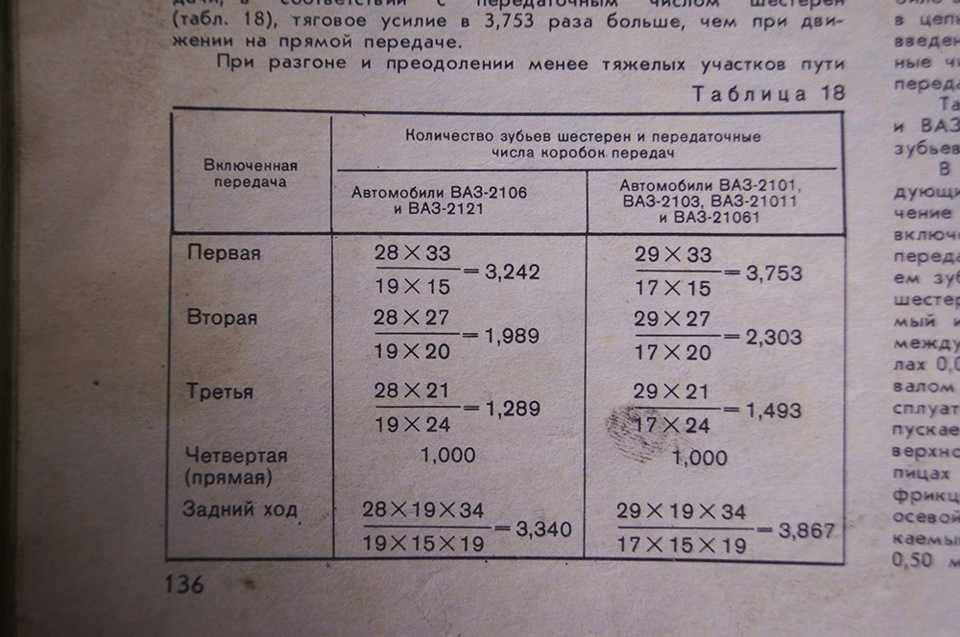

Чтобы не утомлять читателя, приведём данные передаточные числа в таблице для КПП 2101, родоначальницы коробок (на самом деле, естественно, фиатовской конструкции) и ВАЗ 2107.

Ваз 2101	Ваз 2107
1	17	18
2	29	28
3	15	14
4	33	33
5	3.753	3.667
6	20	20
7	27	27
8	2.303	2.1
9	24	24
10	21	21
11	1.493	1.361
12	1	1
13	—	38
14	—	20
15	—	0.819

1. – количество зубцов первичного вала (главная пара);
2. – количество зубцов промежуточного вала (главная пара);
3. – промежуточный вал 1 ;
4. – вторичный вал 1 ;
5. – передаточное число 1 передачи;
6. — промежуточный вал 2 ;
7. — вторичный вал 2 ;
8. — передаточное число 2 передачи;
9. — промежуточный вал 3 ;
10. — вторичный вал 3;
11. — передаточное число 3 передачи;
12. — передаточное число 4 передачи;
13. — промежуточный вал 5;
14. — вторичный вал 5;
15. – передаточное число 5 передачи. У ВАЗ 2107 нет.

Даже при поверхностном анализе эти передаточные числа говорят следующее:

1. все передаточные числа ВАЗ 2107 чуть ниже, чем ВАЗ 2101, это делает коробку «мягче»;
2. на 4 передаче имеем 1, это значит, что карданный вал и коленвал соединены напрямую;
3. существует 5 передача, которая заставляет колёса вращаться быстрее первичного вала, так как отношение меньше единицы.

Расчётный способ

А можно ли узнать передаточное число неизвестного автомобиля, не разбирая редуктор? Оказывается, есть такой способ. Для этого ось, на которой установлен редуктор, вывешивается на опорах. Запоминается положение ведущего вала и колес. Это удобно сделать простыми метками. Затем колеса крутят до тех пор, пока метки снова не совпадут, подсчитывая число оборотов колес и вала отдельно. Удобнее эту процедуру проводить с помощником.

После получения экспериментальных данных следует рассчитать число путем деления количества оборотов вала на количество оборотов колес. Точность такого способа примерная и повышается только внимательностью при подсчете и совмещении меток.

МАСЛО ДЛЯ КПП ВАЗ 2106

Слаженная работа элементов коробки передач зависит от качества омывающей их смазки, а также от её объёма. Масло в КПП ВАЗ 2106 необходимо менять через каждые 50 тыс. км пробега. По крайней мере, таковы требования завода-изготовителя. Но проверять уровень смазки нужно не реже одного раза в квартал.

КАКОЕ МАСЛО ЗАЛИВАТЬ В КОРОБКУ ПЕРЕДАЧ ВАЗ 2106

В соответствии с требованиями завода, в КПП ВАЗ 2106 нужно заливать только трансмиссионное масло из групп GL-4 или GL-5 по классификации API. Что касается класса вязкости, то подойдут масла следующих классов по SAE:

• 80W-85;
• 80W-90;
• 85W-90.

Необходимый объем масла для четырехступенчатой КПП — 1,35 л, для пятискоростных — 1,6 л.

ПРОВЕРКА УРОВНЯ МАСЛА В КПП

Чтобы узнать, какой уровень смазки в коробке, автомобиль необходимо загнать на горизонтальную эстакаду или смотровую яму. Двигатель при этом должен быть холодным. Уровень масла в КПП определяется путём выкручивания пробки маслоналивного отверстия. Откручивается она при помощи ключа на 17. Если из отверстия выливается масло — с уровнем все в порядке. В ином случае его необходимо долить. Но здесь есть один нюанс. Доливать масло можно только того класса и типа, которое уже залито в коробку. Если вы не знаете, какая смазка находится в КПП, её необходимо слить полностью, и только потом заливать новую.

СЛИВ МАСЛА ИЗ КПП ВАЗ 2106

Чтобы слить смазку из коробки «шестёрки», машину нужно установить на эстакаде или яме. Двигатель при этом должен быть горячим. Так масло стечёт быстрее и в полном объёме.

Маслосливная пробка расположена в нижней крышке картера. Она откручивается ключом на 17. Прежде чем её открутить, необходимо подставить под отверстие ёмкость для сбора масла. Когда смазка стечёт, пробка закручивается обратно.

КАК И ЧЕМ ЗАЛИТЬ МАСЛО В КПП ВАЗ 2106

Для заливания масла в КПП «шестёрки» потребуется специальный шприц или же тонкий шланг (должен заходить в маслоналивное отверстие) с воронкой. В первом случае смазка набирается из ёмкости в шприц, а потом выдавливается из него в наливное отверстие. Процесс продолжается до тех пор, пока смазка не потечёт из него. После этого маслоналивное отверстие закручивается.

При использовании шланга и воронки нужно вставить один его конец в отверстие, а другой поднять выше его хотя бы на полметра. Смазка заливается в воронку, вставленную в другой конец шланга. Когда масло начнёт вытекать из коробки, заливание следует прекратить, шланг вынуть, а пробку закрутить.

Масло в КПП ВАЗ 2101

Масло в коробке передач «копейки», как и в любом другом агрегате автомобиля, нуждается в периодической замене. Но прежде чем выполнить эту процедуру, нужно знать, когда и как его заменить и какую смазку использовать.

Какое масло заливать в коробку ВАЗ 2101

Сегодня существует широкий выбор трансмиссионных масел для автомобилей. Разница между ними заключается в применяемых присадках, а, точнее, в их классах. Существуют следующие классы маркировок: от GL 1 до GL 5. Для КПП ВАЗ 2101 оптимальным вариантом считается масло класса GL 5 со степенью вязкости 85W90 или 80W90. Такая смазка предназначена для гипоидных передач, обеспечивает хорошее смазывание трущихся элементов даже при высоких нагрузках. К тому же масло GL 5 можно использовать не только для коробки передач, но и для заднего моста. Из производителей предпочтение следует отдавать тем, кто подходит по ценовому показателю.

В коробку передач ВАЗ 2101 необходимо заливать трансмиссионное масло класса GL5 вязкостью 85W90 или 80W90

Проверка уровня масла

Чтобы коробка исправно функционировала, уровень масла в картере всегда должен быть оптимальным. Его необходимо периодически проверять. При нормальном уровне смазки в коробке он должен быть наравне с нижним краем отверстия для заливки. Объем масла в картере КПП ВАЗ 2101 составляет 1,35 л.

Как часто менять масло в коробке ВАЗ 2101

Трансмиссионное масло хоть и редко меняется, но все же нужно знать, когда эта процедура необходима. Как правило, на «классике» её производят через 40–60 тыс. км. пробега либо через 3 года с момента заливки.

Как слить масло

Чтобы слить масло с КПП ВАЗ 2101, потребуется шестигранный ключ и подходящая по объёму ёмкость, например, обрезанная пластиковая бутылка. При помощи шестигранника отворачивают пробку сливного отверстия, которое расположено в нижней крышке картера коробки и сливают масло.

Для слива масла на КПП ВАЗ 2101 откручивают сливную пробку в нижней крышке коробки с помощью шестигранника

Сливную пробку протирают от грязи и заворачивают на место

Кроме этого, нужно обратить внимание на слитое масло и, если в нём присутствует металлическая пыль, нужно будет в кратчайшие сроки заняться ремонтом коробки

Как залить масло

Чтобы залить смазку в коробку передач, необходимо отвернуть пробку заливного отверстия ключом на 17 и очистить её от загрязнений. Масло заливают в нужном объёме при помощи специального шприца. Многие не отмеряют необходимый литраж смазки, а просто заливают её до тех пор, пока она не начнёт вытекать обратно. После заливки сразу же заворачивают пробку на место. Вместо шприца можно использовать самодельные приспособления, если есть желание и время на их изготовление.

Масло в коробку передач заливают с помощью специального шприца через маслозаливное отверстие

Конфигурации КПП

Ниже приведены наиболее удачные конфигурации КПП в зависимости от мотора. Для более подробного подбора вы можете воспользоваться калькулятором в интернете.

1. Наиболее подходящая конфигурация КПП для гражданского атмосферного двигателя: 18 ряд КПП + главная пара 3,9.
2. Наиболее подходящая КПП для спортивного атмосферного двигателя: 7 ряд КПП + главная пара 4,3.
3. Наиболее подходящая конфигурация КПП для турбового гражданского двигателя: 104 ряд + главная пара 3,5.

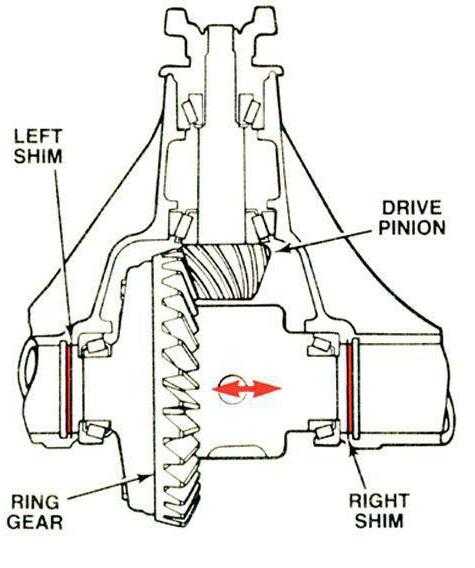

Дифференциал — двухсателлитный, натяг регулируется разной толщиной регулировочного кольца.

В спортивных автомобилях часто используется блокировка дифференциала.

Блокировка дифференциала — механизм, блокирующий дифференциал для того, чтобы оба колеса крутились равномерно. Первоначально блокировка применялась на внедорожниках, чтобы передняя и задняя оси крутились равномерно.

В нашем случае особой популярностью пользуются винтовые блокировки, т. к. легко устанавливаются в КПП, увеличивают проходимость по мокрой дороге, дают преимущество при разгоне за счет равномерного постоянного вращения колес.

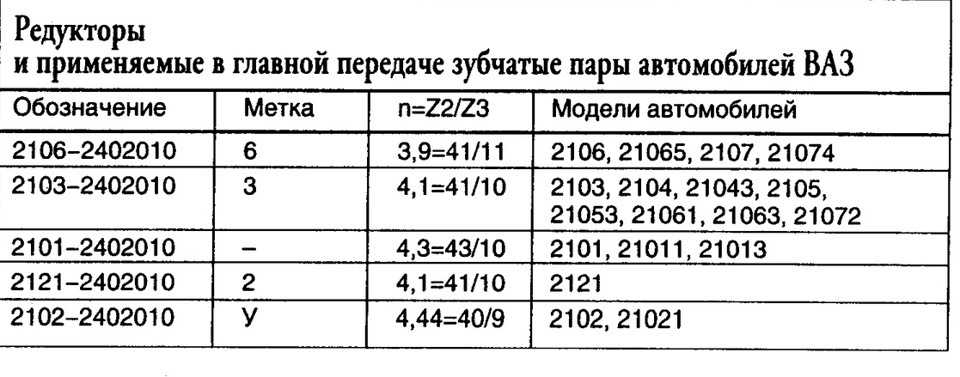

Передаточные числа редукторов ВАЗ

Рассмотрим более подробно устанавливаемые на отечественных автомобилях ВАЗ задние редукторы. Как уже говорилось ранее, всего существует четыре редуктора, которыми комплектовались заднеприводные версии АвтоВАЗа. Самый быстрый редуктор принадлежит шестой модели «Жигулей». Редуктор заднего моста ВАЗ-2106 имеет передаточное число 3,9. Эта цифра получается из соотношения зубьев входного вала и ведомой шестерни 43:11.

Следующий по скорости редуктор с числом 4,1 принадлежит ВАЗ-2103. Этот агрегат имеет средние, но и самые сбалансированные показатели, такие как разгон, максимальная скорость и мощность. Самые тяговитые редукторы имели первые модели ВАЗ. Так, ВАЗ-2101 обладал устройством передачи мощности по схеме 43 : 10 = 4,3, а ВАЗ-2102 – 40 : 9 = 4,44. Вторая модель из-за этого была самой удобной для езды с прицепом, хотя и имела самую маленькую максимальную скорость — 145 км/ч.

Какое передаточное число редуктора заднего моста ВАЗа можно считать оптимальным? Ответ на этот простой вопрос каждый автовладелец «Жигулей» решит сам. Для этого достаточно понять, для каких целей будет авто использоваться. Если это прежде всего «рабочая лошадка», лучшим вариантом будет самый мощный редуктор с числом 4,3. В идеале, конечно, поставить «двойкин» вариант, но главные пары с числом 4,44 перестали выпускать с прекращением выпуска ВАЗ-2102 уже давно. Для обыкновенной езды в городских условиях лучшим же будет редуктор от ВАЗ-2106 с числом 3,9.
