Что такое масляный насос, какие они бывают?

Устройство и принцип работы роторного масляного насоса

роторного типа

Патент на изобретение роторного насоса первым получил канадец Чарльз Барнс в 1874 году

Результат — очень точное дозирование. Специальные конструкции предназначены для применения в обрабатывающей промышленности для транспортировки очень сложных материалов для насосов. Напротив, они не подходят для перекачивания продуктов с низкой вязкостью, где есть много трения, и насос может застрять. Тем не менее, специальные конструкции Овердера позволяют наносить вещества с вязкостью 0, 3 сП. Однако они имеют специальные карбидные вольфрамовые валы, подшипники из карбида кремния и специальные передние и задние корпуса насоса.

Поэтому они очень подходят для систем высокого давления. Шестеренные насосы с внешними зубчатыми колесами работают по принципу двух одинаковых одинаковых вращающихся шестеренок, зубцы которых со стороны всасывания выходят из соединения и создают пустые карманы против стен корпуса насоса. При атмосферном давлении они заполняются средой. В этих карманах перекачиваемая среда транспортируется со стороны всасывания, вокруг внешней периферии камеры, до смещения насоса, а затем колеса снова сцепляются друг с другом для создания требуемого давления.

Когда частота вращения коленчатого вала увеличивается, потребность трущихся деталей в масле возрастает. Давление в системе падает, и регулировочная пружина смещает статор. Он сдвигает ведомый ротор, увеличивая, тем самым, объем полости между ним и ведущим ротором. Давление масла увеличивается, и производительность насоса возрастает.Когда скорость вращения коленчатого вала снижается, происходит обратный процесс. Расход масла уменьшается, а давление в системе возрастает. Регулировочная пружина сжимается, перемещая статор. Тот меняет положение ведомого ротора, уменьшая объем межроторной полости, давление масла падает, и производительность насоса снижается.Нерегулируемый роторный насос подает масло в систему по тому же принципу, что и шестеренчатый. Масло, поступающее в насос через всасывающий клапан, захватывается лопастями и перегоняется в нагнетательный канал системы. В случае повышения давления масла, происходит его сброс через редукционный клапан.Использование регулируемых масляных насосов роторного типа позволяет значительно снизить количество отбираемой мощности. Благодаря тому, что роторный насос работает на меньших оборотах, чем шестеренчатый, увеличивается, а вспенивание снижается.

Во избежание разбрызгивания жидкости между зубами во время производства необходимо соблюдать очень небольшие производственные допуски. Чем больше создаваемых давлений, тем точнее должен быть произведен насос. В связи с этим они не подходят для абразивных или высокотемпературных продуктов.

Зубчатые насосы с внутренними зубьями

Отдельные ступени функции зубчатого насоса с внешним зацеплением. Например, вязкость шоколада не является проблемой для этого насоса. Некоторые конструкции также позволяют использовать вещества с плохими возможностями «смазки», а также для небольших твердых частиц. Особенно они превосходны для высоковязких высокотемпературных сред с требованием для плавного и тихого протекания потока и давления. В связи с тем, что строительные компоненты не должны изготавливаться с такой высокой точностью, как другие типы шестеренчатых насосов, некоторые конструкции также могут быть сухими в течение короткого времени.

Виды маслонасосов двигателей внутреннего сгорания

Большое разнообразие моделей автомобилей с двигателями внутреннего сгорания, их рабочих параметров и типов моторов обуславливают отличия в конструкции масляных насосов. По типу управления все модификации разделяются на регулируемые и нерегулируемые.

• У регулируемых маслонасосов можно изменять производительность для получения оптимального давления масла в системе.
• При использовании нерегулируемых маслонасосов коррекция параметров осуществляется при помощи редукционных клапанов.

По типу конструкции масляные насосы двигателей внутреннего сгорания разделяются на шестеренные и роторные. Во втором случае транспортировка масла по системе и создание определенного давления осуществляется при помощи роторных лопастей, а в шестеренных конструкциях аналогичные функции выполняются шестеренками.

Шестеренные модели масляных насосов, в свою очередь, разделяются на конструкции с внешним и внутренним зацеплением.

• Шестеренные маслонасосы с внешним зацеплением имеет шестерни, расположенные рядом друг с другом.
• В моделях с внутренним зацеплением меньшая шестерня размещается внутри большей. Это позволяет уменьшить габариты конструкции без снижения эксплуатационных параметров.

Как выбрать гидравлический насос – советы экспертов

Выбирая напорный насос, помимо цены, давления внутри системы и условий эксплуатации, следует обращать внимание на ряд следующих факторов:

• Мощность двигателя системы;
• Соответствие конструкции дальнейшим условиям применения;
• Максимальное давление при работе;
• Емкость рабочих камер;
• Максимально допустимый показатель вязкости жидкости, которая будет перекачиваться;
• Усилие, необходимое для приведения системы в работу;
• Легкость в эксплуатации;
• Масса и размеры оборудования.

Каждая характеристика из списка играет очень важную роль. Тщательно изучив все факторы, вы сможете приобрести подходящий электрогидравлический насос, который будет хорошо и быстро справляться со своими функциями.

Конструктивные особенности масляных насосов роторного типа

Как правило, масляный насос роторного типа состоит из небольшого количества деталей, среди которых:

1. всасывающая и нагнетательная полости;
2. внешний и внутренний роторы;
3. вал привода.

Работа масляного насоса с роторами строится на взаимодействии двух роторов. В нерегулируемых конструкциях масло, которое засасывается внутрь, передается в систему роторными лопастями. Если давление становится избыточным, открывается редукционный клапан и лишнее масло сбрасывается.

Регулируемыми их делает наличие подвижного статора. У него есть специальная регулировочная пружинка, подкручивая или скручивая которую можно изменять объем камеры с роторами, за счет чего изменяется и общее давление в системе. Благодаря статору удается добиться стабильного давления в смазочной системе независимо от того, с какой интенсивностью вращается коленвал.

Устройство масляного насоса с возможностью регулировки также сложностью не отличается, но позволяет добиться гораздо большей эффективности работы смазочной системы.

Достоинства регулируемых масляных насосов

Сегодня регулируемые масляные насосы считаются гораздо более приемлемыми, чем нерегулируемые, ведь отличаются рядом весомых преимуществ, среди которых:

• примерно на треть меньшая отбираемая у двигателя мощность;
• меньший износ масла за счет снижения частоты и числа оборотов;
• масло меньше вспенивается.

То есть, регулируемый масляный насос позволяет обеспечить более ровную циркуляцию масла и больший промежуток между его заменами, что и делает его более предпочтительным оборудованием.

Виды масляных насосов

По конструкционным особенностям они могут быть:

1. Роторного типа (масло передаётся лопастями роторов).
2. Шестеренного типа (масло передаётся посредством шестерёнок).

Последние, в свою очередь, по конструкции делятся на два вида: с наружным зацеплением (две шестерни находятся около друг друга), и с внутренним зацеплением (одна шестерня находится в другой). Если производительность таких насосов одинаковая, габаритные размеры у шестерённого насоса внутреннего зацепления меньше, чем у насосов с наружным зацеплением шестерёнок, вследствие нахождения шестерёнок одной в другой.

Маркировка шестеренных насосов

В начале маркера используют следующий ряд буквенных обозначений:

• НШ – Насос шестерёнчатого вида;
• М – В качестве рабочей жидкости используется масло;
• Ф – крепление происходит по фланцевому типу;

Затем идет ряд цифр, проставленных через тире описываем каждую по порядку:

1. Количество литров, поданных, за 100 оборотов (Литры);
2. Величина максимума давления (кг/см2);
3. Объем подачи в час (м3/час)
4. Величина давления на выходе из нагнетательной камеры (кг/см2)

Далее может идти обозначение вещества из которого изготовлена внутреняя часть, через которую проходит рабочая жидкость:

• Ю – Алюминиевые сплавы;
• Б – Бронза;
• К – Сталь нержавеющая;
• Без буквенного обозначения означает что из чугуна;

Так же в маркировке указывают сторону вращения основного вала. Разделяют два вида:

1. Левый (Л)
2. Правый (П)

Пример маркировки «НМШ 8-25 6,3/2,5Б»

• НМШ -Означает что это шестеренный насос, он использует масло в качестве гидравлической жидкости.
• подача 8 литров на 100 оборотов;
• давление 25 кг/см2;
• 6,3 подача в час литров;
• 2.5 на выходе из нагнетающей камеры кг/см2;
• Б- внутренняя проточная часть из бронзы;

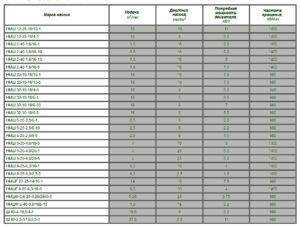

Таблица технических характеристик основных видов насосов:

Таблица характеристик

Оценка статьи:

5

оценок, среднее:

5,00

из 5)

Загрузка…

Шестеренный (шестеренчатый) насос Ссылка на основную публикацию

Классификация

Шестеренчатые насосы различных категорий распространены в химической, пищевой, строительной промышленностях.

Зубчатый насос может подразделяться на виды конструкций, имеются шестерни внешним и внутренним зацеплением. Каждая из систем имеет отличительные стороны, достоинства и недостатки.

Шестеренные насосы с внешним зацеплением

Конструкция агрегата внешнего типа сцепления шестерен подразумевает постоянное соприкосновение деталей. Шестерни на корпусе вала могут быть расположены разным соотношением, имеются три основных типа:

• шевронная шестерня;
• цилиндрическая форма с косыми зубьями;
• прямая цилиндрическая форма зубьев.

Шевронные типы шестерен выдает более гладкий, плавный поток состава на выходе, как и косозубые разновидности. Поэтому большинство выбирает именно такой тип зубьев при покупке, прямая цилиндрическая форма считается устаревшей. Скорость вращения вала у шестеренчатых механизмов малой производительности варьируется от 1700 до 3500 об/мин. Для более производительных, крупногабаритных модификаций допускается скорость около 700 об/мин. Конструкция, не имеющая внутри зазоров между корпусом и шестернями, позволяет производить модели повышенной мощности. Этот параметр дает возможность широко использовать насосы при различных гидравлических конструкциях. Материалы при изготовлении подбираются в соответствии с коррозийными параметрами деталей. Наиболее часто встречаются конструкции из чугуна с нержавеющими внутренними элементами.

Достоинства и недостатки насосов с внешним зацеплением

Любая система имеет положительные, отрицательные стороны. Для шестеренчатых внешнего зацепления можно выделить следующие преимущества:

• высокое выходное давление;
• работа с жидкостями высокой вязкости;
• перегрузки исключены, за это отвечают подшипники, установленные с двух сторон на каждом валу;
• различные материалы исполнения позволяют использовать установку со всеми составами;
• относительно бесшумная работа, возможное сопряжение с дозирующими контроллерами.

Недостатками можно выделить, что не допускается работа без определенной нагрузки, необходимо исключить попадание твердых субстанций во избежание заклинивания и излома привода. Также данные конструкции не применяются к составам низкой вязкости.

Насосы с внутренним зацеплением шестерен

Отличительной чертой шестеренчатых конструкций внутреннего зацепления является работа с материалами различной вязкости. Применяется при нагнетании как легко текущих материалов, так и тягучих жидкостей. Диапазон вязкости варьируется от 1 до 100000 сПз, что делает устройство универсальным. Температурные показатели могут достигать до 400 градусов, что позволяет использовать насосы при горячем или химическом производстве. Составляющая часть изделия отличается наличием уплотнителя вала, встроенным предохранительным клапаном. Принцип действия состоит в передаче движения по шестерне, передаваемого на вал привода. Между шестернями возможно регулировать зазор, что помогает подбору необходимого режима работы, избегания перегрузок. Основной принцип работы:

• Через подающую трубку происходит поступление жидкости к полости между шестерней и ротором.
• Прогон происходит между зубьями шестерней, вставка в виде полукруга обеспечивает защиту от перелива.
• Проточная часть гидравлического механизма всегда заполнена жидкостью в процессе работы. Вытесняется жидкость путем полностью стыкованных зубьев ротора, которые уплотнены вставками.

Положительные стороны внутренней сцепки

Конструкция внутреннего зацепа зубьев имеет ряд преимуществ, по сравнению с внешним типом устройства с высокой производительностью. Основные из них:

• одно уплотнение вала, два подвижных элемента имеют преимущество при сервисном обслуживании;
• перекачка туго вязких материалов;
• отсутствие пульсаций при работе;
• предоставление выбора зазора между зубьями, что позволяет работать материалами разной плотности.

Недостатками можно отметить низкую производительность шестеренного насоса, повышенную чувствительность к твердым составам. Нахождение подшипника в погружаемой среде может отрицательно сказываться на антикоррозийных свойствах материала.

Принцип работы

Принцип работы

1. Забор жидкости происходит за счет выхода из зацепления шестерен в камере всасывания (1). Расходящиеся зубья расширяют объём камеры всасывания (1), в результате чего в камере образуется вакуум, который стремительно заполняется жидкостью через всасывающий канал. В следствии разности давлений в линии забора и подающей камеры (1).
2. Шестерни переносят рабочую жидкость в пространстве промеж зубьев, из камеры (1) в (2);
3. При вхождении зубьев шестеренного насоса в зацепление, происходит уменьшение объема камеры. В результате этого происходит выдавливание жидкости из камеры нагнетания.

Технические характеристики насосов типов НШ-У и НШ-К

Технические характеристики насосов типов НШ-У и НШ-К приведены в таблице.

Показатели	Марки насосов
НШ-32У	НШ-46У	НШ-32	НШ-32-2	НШ-50	НШ-50-2	НШ-67	НШ-100-2
Рабочий объем, см3	31,7	46,5	31,5	31,5	48,8	48,8	69	98,8
Давление на выходе из насоса, МПа (ксг/см 2 ):
номинальное	10 (100)	10 (100)	12,5 (125)	14 (140)	12,5 (125)	14 (140)	10 (100)	14 (140)
максимальное	14 (140)	14 (140)	16 (160)	16 (160)	16 (160)	16 (160)	13,5 (135)	16 (160)
Давление на входе в насосе, МПа (кгс/см2)	0,08 (0,8)	0,08 (0,8)	0,085 (0,85)	0,08—0,12 (0,8-1,2)	0,085 (0,85)	0,08—0,12 (0,8—1,2)	0,08—0,12 (0,8—1,2)	0,08—0,12 (0,8— 1,2)
Частота вращения, об/мин:
номинальная	1650	1650	1920	1920	1920	1920	1500	1500
максимальная	1920	1920	2400	2400	2400	2400	1920	2000
минимальная	1200	1200	960	960	960	960	1200	960
Номинальная объемная подача при номинальном режиме работы, л/мин	52,5	76,7	56,8	55,6	88,1	86,2	93,1	139,3
Номинальная потребляемая мощность, кВт (л. с.)	—	—	12,1 (18,5)	15,4 (21)	20,0 (27,2)	23,8 (32,4)	17,9 (24,4)	37,5 (51,0)
Первоначальный к.п.д., не менее
объемный *	0,92	0,92	0,94	0,92	0,94	0,92	0,92	0,94
полный	—	—	0,85	0,83	0,85	0,83	0,85	0,85
Масса, кг	5,3	7,0	6,6	6,8	7,8	7,4	17,4	17,5
Направление вращения ведущего вала	Право с или левое по требованию заказчика

* Объемный к.п.д. определяют при работе насоса в номинальном режиме на миниральном масле с кинематической вязкоcтью (60—70)*10 в -6 степени м2/с (60-70сСт) пр л температуре +50°С.

Рабочий объем за один оборот в кубических сантиметрах, максимальная, минимальная и номинальная частота вращения ведущего вала, объемный и общий к. п. д. насоса определяют опытным путем во время стендовых испытаний.

Максимальную, минимальную и номинальную частоту вращения ведущего вала устанавливают по величине объемного к.п.д. насоса в зависимости от частоты вращения.

Номинальную объемную подачу насоса подсчитывают по формуле:

Мощность, необходимую для привода насоса, определяют в соответствии с формулами:

Общий (эффективный) к.п.д. насоса равен:

Объемный к.п.д. подсчитывают по формуле:

Фактическую минутную объемную подачу насоса определяют опытным путем, а теоретическую подсчитывают по формуле:

Теоретическую объемную подачу насоса обычно определяют приближенно опытным путем.

В случае необходимости крутящий момент, который нужно приложить к валу насоса, определяют по формуле:

Виды масляных насосов, их устройство и принцип работы

Задача у насоса простая: качай себе моторное масло по кругу. А вот вариантов конструкции есть несколько, поскольку во всём мире инженеры продолжают совершенствовать каждый, даже самый мелкий, узел автомобиля.

По конструкции насосы бывают роторные, шестеренные (с наружным и внутренним зацеплением шестерен) и шиберные (пластинчатые).

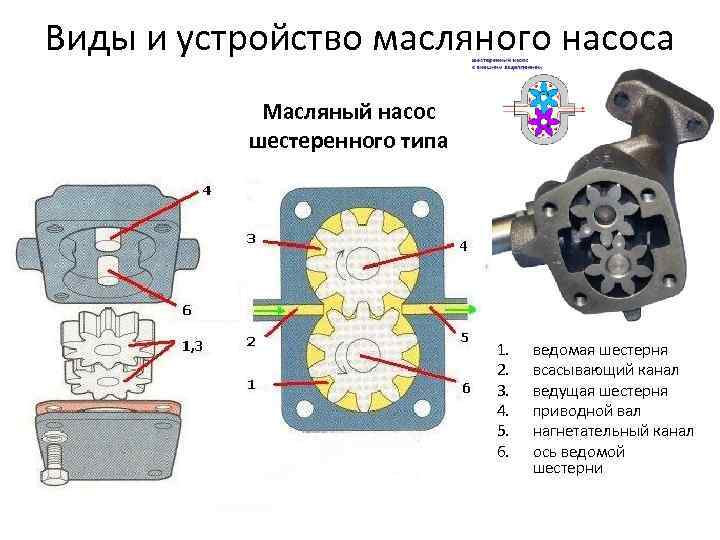

1. Самый простой шестеренный маслонасос представляет собой две шестерни с удлиненными зубьями, установленные в рабочей камере так, чтобы входить в зацепление. Одна из шестерен соединена с валом насоса, то есть является ведущей, вторая ведомая, вращается только благодаря зацеплению с первой. Моторное масло подхватывается шестернями во время вращения и переносится на противоположную сторону, в масляные каналы. Это схема насоса с наружным шестеренным зацеплением.

2. У шестеренного насоса с внутренним зацеплением конструкция другая. Его рабочий узел состоит из двух шестерен, вставленных друг в друга. При этом одна шестерня (большая) имеет зубцы на внутренней окружности, а вторая (меньшая) – на наружной. Этими зубцами шестерни входят в зацепление, образуя полость в форме полумесяца. Масло перекачивается при вращении внутренней шестерни, в результате чего внешняя шестерня тоже крутится, перемещая масло вместе с ведущей шестерней.

3. Роторный насос по принципу действия похож на шестеренный с внутренним зацеплением. У роторного тоже есть два вложенных друг в друга элемента (ротора) и перекачка масла тоже происходит благодаря их вращению.

4. Шиберный насос представляет собой рабочую камеру, в которую вставлен ротор цилиндрической формы с прорезями. В прорези вставлены плоские пластины-шиберы, способные свободно двигаться в этих прорезях. Когда ротор вращается, пространство между ним стенками рабочей камеры делится на сектора. Эти сектора захватывают порции жидкости и переносят ее в нагнетательный канал. Конструкция шиберного насоса позволяет регулировать его производительность, смещая статор и таким образом меняя объем рабочей камеры.

Шиберный насос

По адаптивности различают регулируемые и нерегулируемые типы насосов.

1. У первых есть возможность менять производительность в зависимости от того, какая у двигателя на данный момент есть потребность в смазке. Регулируемые насосы гарантируют, что в любое время мотор будет получать столько масла, сколько ему надо.

2. Производительность нерегулируемых насосов зависит исключительно от скорости вращения коленвала. Для большинства автомобилей этого вполне достаточно, если не тюнинговать их для гонок. Чтобы при наборе мощности двигателя не создать слишком высокого давления в системе смазки, у нерегулируемых насосов предусмотрен редукционный клапан. Он открывается, когда давление доходит до критической точки, и часть масла уходит обратно в картер, то есть служит для стабилизации давления в системе смазки.

Типы привода насоса бывают электрические и механические.

1. Электрические маслонасосы встречаются довольно редко как конструктивное решение. Используются они в турбированных двигателях, рассчитанных на высокие (спортивные) нагрузки. Электропривод нужен для того, чтобы насос продолжал работать после того, как двигатель остановится, охлаждая раскаленную турбину.
2. Механические масляные насосы с приводом от коленвала двигателя используются в большинстве автомобилей. Привод может быть ременным или зубчатым, это зависит от конструкторского решения. Скорость работы насоса (и его продуктивность в единицу времени) зависят от нагрузки на двигатель. В этом есть своя логика: чем быстрей работает мотор, тем больше ему нужно охлаждение, очистка и смазка.

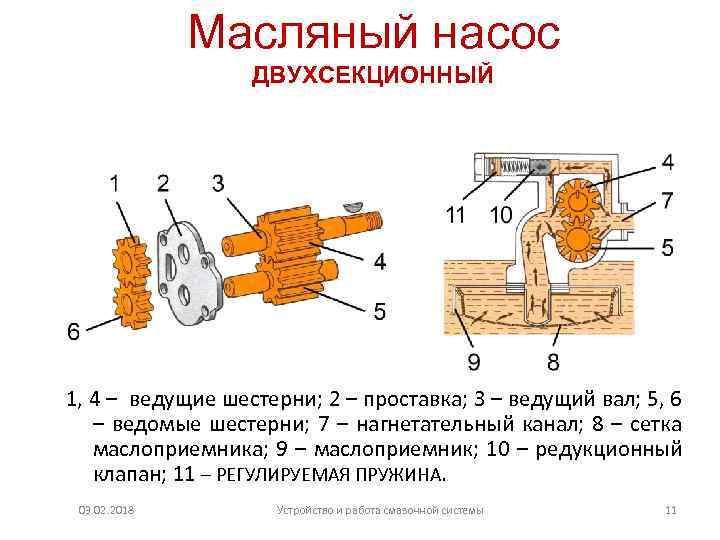

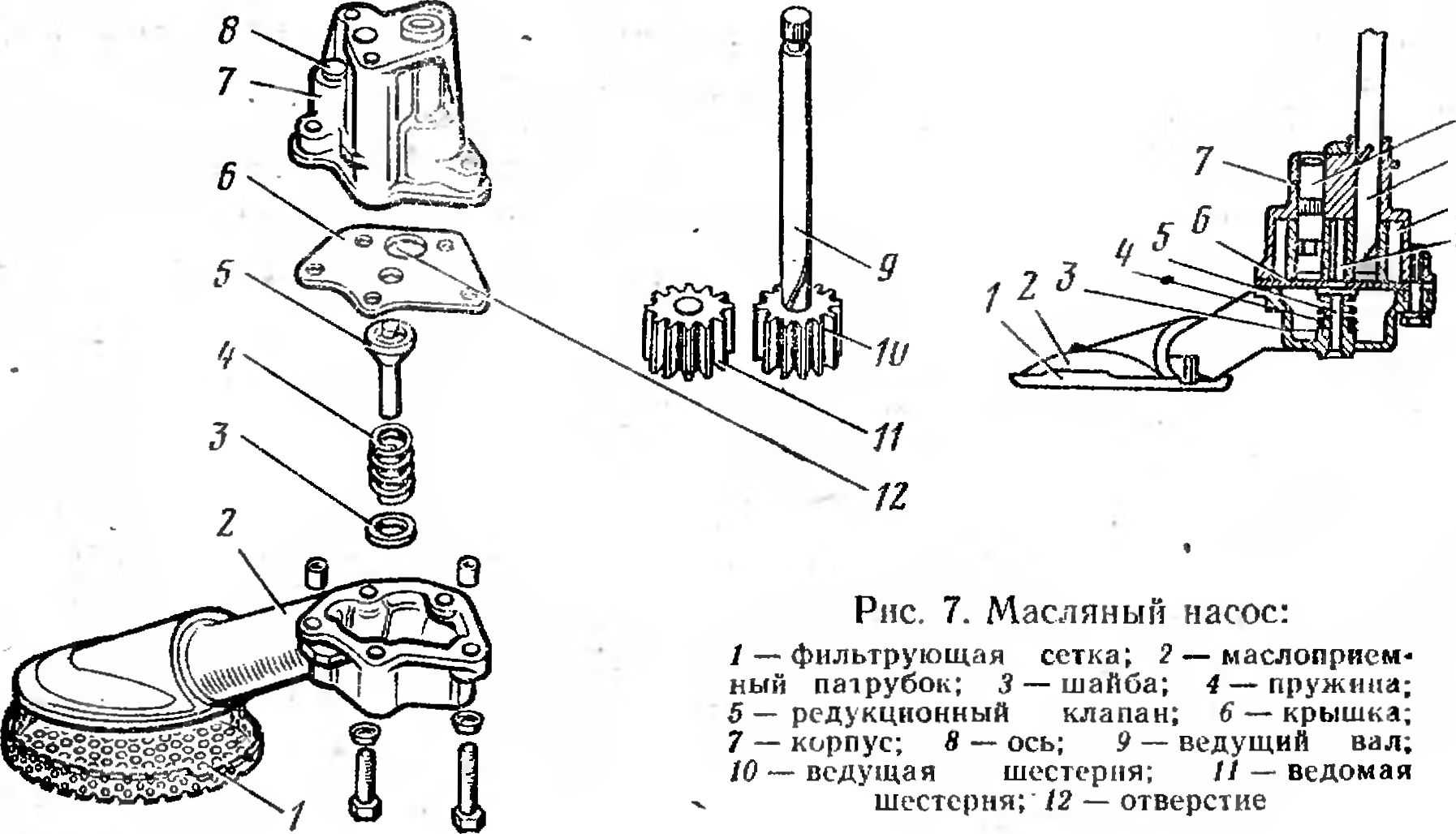

Принцип работы некоторых масляных насосов

Где стоит масляный насос? Если говорить о системе смазки с “мокрым” картером, то есть обычной, то в ней насос стоит внизу, подавая масло в систему из картера, снизу вверх. Если это нерегулируемый тип насоса, то при создании избыточного давления лишнее масло будет сливаться через редукционный клапан обратно в картер. На обычный двигатель достаточно одного насоса.

Расположение масляного насоса вместе с другими элементами двигателя: (1 – масляный насос; 2 – прокладка масляного насоса; 3 – приемник масляного насоса; 4 – прокладка картера; 5 – картер; 6 – датчик положения коленчатого вала)

Система смазки с сухим картером, когда для масла предусмотрен отдельный резервуар, устанавливается на мощные спортивные автомобили, а значит, рассчитывается на высокую нагрузку. На такой двигатель могут ставиться два и даже три масляных насоса, поскольку на максимальной скорости такой двигатель требует и охлаждения, и смазки.

Технические характеристики

Принцип работы состоит из работы множества элементов, которые имеют различные характеристики

Для более полного понятия работы шестеренного насоса, важно изучить конструкцию, основные составляющие:

1. Рабочий объем измеряется кубическими сантиметрами, показатель основывается на объеме жидкости, выдаваемой за полный оборот вала.
2. Вытеснение измеряется в литрах за минуту, этот параметр также именуется производительностью механизмов.
3. Параметр установки корпуса принимающей станции относительно подающей жидкости именуется вакуумметрической высотой. Следует внимательно изучить параметр, т.к. при рекомендуемой высоте не более двух метров, шестеренчатый механизм не будет выдавать требуемого давления при превышении данного параметра. Обуславливается воздействием атмосферного давления во всасывающей камере и окружающей среде, а также мощностью электропривода.
4. Объемный КПД отвечает за параметр коэффициента подачи. Допустимые утечки из зазоров, соединений насоса, которые могут присутствовать из-за изношенных уплотнителей внутри корпуса. Шестеренчатый насос рекомендуется устанавливать, как можно ближе к емкости, чтобы избежать потери энергии на всасывание. Давление на входе может быть понижено по причинам слишком длинного соединения.
5. КПД гидромеханического типа указывает на потери вследствие трения масел о корпус насоса, последующие соединения.

Конструкция шестеренчатого насоса Существуют основные параметры, такие как крутящий момент, номинальная мощность. Насос подбирается при соответствии поставленным задачам, мощность должна быть установлена с небольшим запасом, во избежание перегревов, поломки трущихся частей.

Смазка с сухим картером

Смазка с сухим картером представляет собой особый вид циркуляционной смазки под давлением. В этой системе масло, текущее из двигателя обратно, при помощи специального отсасывающего насоса закачивается в отдельный запасный масляный резервуар.

Отсюда при помощи насоса подачи под давлением масло двигателя движется дальше в соответствующие места смазки. Преимущество такой конструкции заключается в том, что несмотря на наклонное экстремальное положение или возникающие центробежные силы, всегда гарантируется достаточное обеспечение маслом. По этой причине такая конструкция часто находит свое применение в производстве вездеходов или в гоночном спорте.

Преимущества и недостатки шестерных насосов

• Самые простые по устройству, в результате чего самые дешевые объемные насосы;
• Очень компактны;
• Высокая надежность;
• Минимальные требования к очистке рабочей жидкости;
• Не нужна смазка, ее роль выполняет рабочая жидкость;

Минусы в работе:

• Низкий КПД, в большинстве случаев его значение не больше 0,6-0,75, этот показатель является самым маленьким, относительно иных типов;
• Пульсация рабочей жидкости в нагнетательной линии, в результате чего происходят скачки давления, что производит относительно высокий шум (до 90 дб). Это вызванно конструктивными особенностями зубчатого зацепления.
• Высока нагрузка на опоры шестерен. Происходит из-за высокой разницы давлений в нагнетательной и всасывающих областях. Приводит к повышенной скорости износа опор, что уменьшает срок эксплуатации устройства.
• Не рекомендуются к эксплуатации в гидросистемах с высоким давлением. В таких системах насосы подвергаются повышенному износу и быстро выходят из строя.

Устройство роторного типа

1. всасывающая полость
2. масло
3. внешний ротор
4. нагнетательная полость
5. приводной вал
6. внутренний ротор

Конструкция масляного насоса роторного типа представляет собой ведущий (внутренний) и ведомый (внешний) роторы, помещённые в корпусе.

В нерегулируемом роторном насосе масло, всасываемое насосом, нагнетается в систему, переносясь через лопасти роторов. При превышении давления так же автоматически срабатывает редукционный клапан.

В отличие от нерегулируемого, в регулируемом насосе роторного типа присутствует подвижный статор, снабжённый регулировочной пружиной для обеспечения постоянного давления, независимо от частоты вращения коленчатого вала. Этот подвижный статор контролирует постоянство давления, изменяя объём полости между внутренним и внешним роторами, поворачивая статор в нужном направлении.

Область применения [ править | править код ]

Данный вид машин широко используется в системах объёмного гидропривода, в системах смазки и др. Например, гидропривод бульдозеров на базе тракторов Т-100, Т-130 и Т-180 имеет силовой шестерённый насос НШ-100.

Шестерённые насосы применяются для получения давлений до 30 МПа (при очень чистой жидкости и высокой современной точности изготовления).

Героторные насосы применяют для подачи цементной и бетонной смеси от бетономешалки до места заливки. Кроме того, героторные гидромашины используют в качестве центрального звена в некоторых дифференциалах с повышенным внутренним сопротивлением В ряде случаев требуется синхронная подача перекачиваемой (перекачиваемых) жидкости к разным точкам потребления — в этих случаях целесообразно применение многопоточных насосов с единым приводом. Преимущество состоит в том, что подачи могут быть только одновременными. Конструкция с применением многопоточных насосов получается компактнее, проще и легче.

Масляные насосы роторного типа и их особенности

Основными элементами конструкции маслонасосов роторного типа являются:

• два ротора (внутренний и внешний),
• нагнетательная и всасывающая полости,
• вал привода.

Принцип работы масляных насосов роторного типа основан на взаимодействии роторов. Роторные лопасти при вращении передают масло в систему, образуя разрежение, которое засасывает новую порцию масла из нагнетательной полости. Если модель нерегулируемая, при образовании избыточного давления часть масла сбрасывается через открывающийся автоматически редукционный клапан.

Регулируемые роторные маслонасосы отличаются наличием подвижного статора с регулировочной пружиной. Изменяя степень ее сжатия можно корректировать объем камеры, в которой заключены роторы, изменяя тем самым общее давление масла в системе.

Использование такого статора дает возможность получить стабильность давления масла в системе, вне зависимости от частоты вращения коленвала. Дополнительные элементы регулируемых маслонасосов незначительно усложняют конструкцию, но позволяют достичь заметно большей эффективности.

Признаки неисправности масляного насоса

Как и любая другая система с подвижными частями, масляной насос может выйти из строя.

О неисправностях в масляной системе будет сигнализировать лампа масла давления.

Причинами этого могут стать различные факторы, среди которых:

• снижение уровня масла в картере;
• поломка приборов, контролирующих давление;
• применение некачественного или неприспособленного для данного насоса масла;
• засорение масляного фильтра;
• поломка предохранительного или смазочного клапана;
• засорение самого масляного насоса и прочие проблемы.

Признаками проблем со смазочной системой становятся:

Об этом обязательно просигнализирует контрольная лампа на приборной панели.

Следует отметить, что при снижении давления масла необходимо сразу прекратить использование автомобиля и заняться выяснением причин проблемы.

Насос с внутренним зацеплением

Рассмотрим шестерённый насос с внутренним зацеплением и шестерённый насос с внешним зацеплением.

Насос с внутренним зацеплением

Насос с внутренним зацеплением состоит из внутренней и внешней шестерни. Вращаясь, обе шестерни образуют вакуум в полости всасывания. Далее жидкость попадает в межзубное пространство, после чего попадает в полость нагнетания.

Для того чтобы не допустить поломки насоса при подъеме давления в трубопроводе нагнетания, на насосе устанавливается обратный клапан.

При подъеме давления в трубопроводе нагнетания, жидкость по отведенному в сторону либо вверх трубопроводу, перемещается к клапану, выдавливает его, и попадает в полость всасывания, тем самым образуя замкнутый круг.



Шестеренный насос виды

Различают два основных вида конструкции шестеренчатых насосов:

Внешние зацепление

Внутреннее заципление

1. Конструкция с внешним зацеплением. Данный вид конструкции наиболее распространен. Две шестерни закреплены напротив друг друга. Одна шестерня является ведущей, и приводит в движение вторую шестерню.
2. Конструкция с внутренним зацеплением. Менее распространены, ввиду больших запросов к точности при создании агрегата, но в отличии от внешнего сцепления эти агрегаты более компактны. Две шестеренки закреплены одна в другой, ведущей является внутренняя шестерня с наружными зубцами. Внешняя (охватывающая) шестерня располагается в цилиндрической расточке корпуса и имеет внутренние зубья. Чаще всего в конструкции присутствует серповидный элемент, который разделяет области подачи и нагнетания.

Неисправности масляного насоса

Масляный насос двигателя рассчитан на длительный срок эксплуатации, и поломки механизма случаются довольно редко. Однако ошибки в выборе смазочных материалов, экстремальный режим работы мотора, несоблюдение графика сервисного обслуживания может привести к появлению неисправностей, требующих срочного ремонта.

Поводом для ремонта перекачивающего устройства могут послужить следующие факторы:

• снижение уровня жидкости в поддоне двигателя;
• выход из строя датчиков контроля давления;
• использование некондиционных смазочных материалов;
• отказ редукционного клапана;
• нарушение целостности уплотнительной прокладки корпуса прибора;
• засор маслоприемника в картере мотора;
• поломка или загрязнение масляного фильтра;
• износ рабочих деталей насоса.

Устройство для перекачки масла работает в сложных условиях, постоянно испытывая на себе температурные и механические нагрузки. Со временем металлические детали изнашиваются, что приводит к нарушению рабочего цикла в системе смазки автомобиля.

В нерегулируемых механизмах – это поломка редукционного клапана, в регулируемых конструкциях – ослабление пружины, но общей причиной неисправностей для любых типов насоса является износ ведомой и ведущей шестерен.

Изнашивание шестеренок рабочего механизма приводит к увеличению зазора между соприкасающимися элементами. Возникает пробуксовка ведущей шестерни и люфт приводного валика, из–за чего касание зубьев происходит под определенным углом к поверхности.

Результатом такой работы являются трещины, сколы, раковины и др. В работе устройства начинает прослушиваться посторонний шум, скрежет, и на панели приборов загорается аварийная лампочка контроля давления масла.

После этого сигнала следует обязательно остановиться, заглушить двигатель, провести диагностику системы смазки и устранить неисправности.
