Как подтянуть ручник: проверка, подготовка, регулировка

Замена задних колодок

Разборка тормоза и замена колодок выполняются в такой последовательности:

отсоединить конец троса 10 от рычага 3 ручного привода колодок и снять рычаг
отсоединить верхнюю 5 и нижнюю 9 стяжные пружины
повернуть чашки 1 опорных стоек и снять их вместе со стойками, пружинами и нижними чашками
снять колодки 2, выведя их из пазов поршней цилиндра 4
снять распорную планку 6.

Тормозной механизм заднего колеса

Устанавливать новые колодки необходимо в обратной последовательности за исключением того, что при установке колодки необходимо предварительно установить ось рычага привода колодок, а распорную планку 6 колодок установить после монтажа опорных стоек.

Установив новые колодки, не забудьте отрегулировать зазоры с помощью эксцентриков 7.

Как подтянуть ручной тормоз?

01.08.2012

Ручной тормоз или в простонародии «ручник» — представляет собой «постоянный тормоз» и используется во время парковки автомобиля, стоянке на склоне, так же используется мастерами для выполнения сложных трюков. Стояночный тормоз блокирует какое либо самопроизвольное движение автомобиля. Ручной тормоз активируется с помощью рычага ручного тормоза, который установлен на торпеде вместе с коробкой передач.

Ручной тормоз – важная и незаменимая вещь, но всё же не все водители им пользуются. Дело в том, что автомобиль можно поставить на передачу, и тогда он никуда не укатится. Но если склон очень крутой, то тут коробка уже не в силах помочь, да и в целом, многие начинающие водители не представляют нормальную езду без ручника.

Схема ручного тормоза (фото ручного тормоза)

Устройство ручного тормоза:

Рычаг привода.
Тяга собачки рычага.
Пружина тяги.
Кнопка рычага.
Ось переднего троса.
Болт М6х14.
Шайба 6 пружинная.
Тяга привода.
Шайба 6 стопорная.
Чехол защитный.
Уравнитель троса.
Шайба 8.
Гайка М8.
Гайка М8 низкая.
Ось рычага.
Шайба 10.
Шплинт 2х20.
Рычаг правый.
Рычаг левый.
Планка разжимная правая.
Планка разжимная левая.
Гайка М6.
Шайба 6 стопорная.
Скоба троса.

Если ручник не держит, значит его нужно подтянуть. Процесс регулировки ручного тормоза – не очень сложный, но требует некоторой оснастки и подходящих условий.

Итак, прежде чем узнать, как отрегулировать ручной тормоз, следует знать следующее: рабочий ход стояночного тормоза должен составлять 2-4 щелчка, но и не исключается ход ручника в 8 щелчков – здесь уже нужно отрегулировать ход стояночного тормоза.

Как натянуть ручник

Ставим машину на эстакаду или смотровую яму. ( можно также поставить заднюю часть автомобиля на бордюр или воспользоваться домкратом).
Ставим авто на 1-ю передачу.
Ставим авто на ручник и считаем количество щелчков. Если щелчков меньше 2-х, то нужно удлинить привод, если больше 6-и – соответственно уменьшить.
Опускаем ручник до конца.
Берём 2 ключа на «13».
Залезаем под автомобиль.
Снимаем резиновые держатели глушителя и коллектора для удобства.

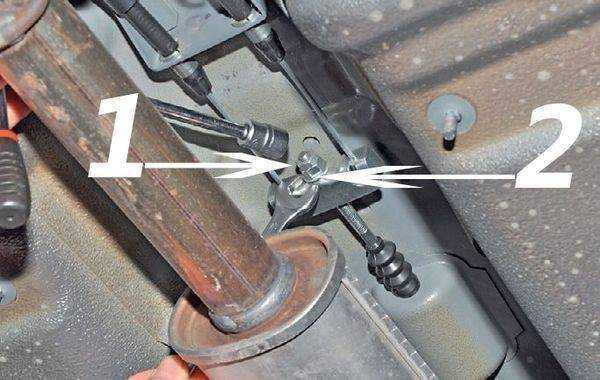

Находим уравнитель тросов ( под номером 11 на схеме).
Одним ключом откручиваем затяжку контр гайки, другим фиксируем гайку от проворачивания.

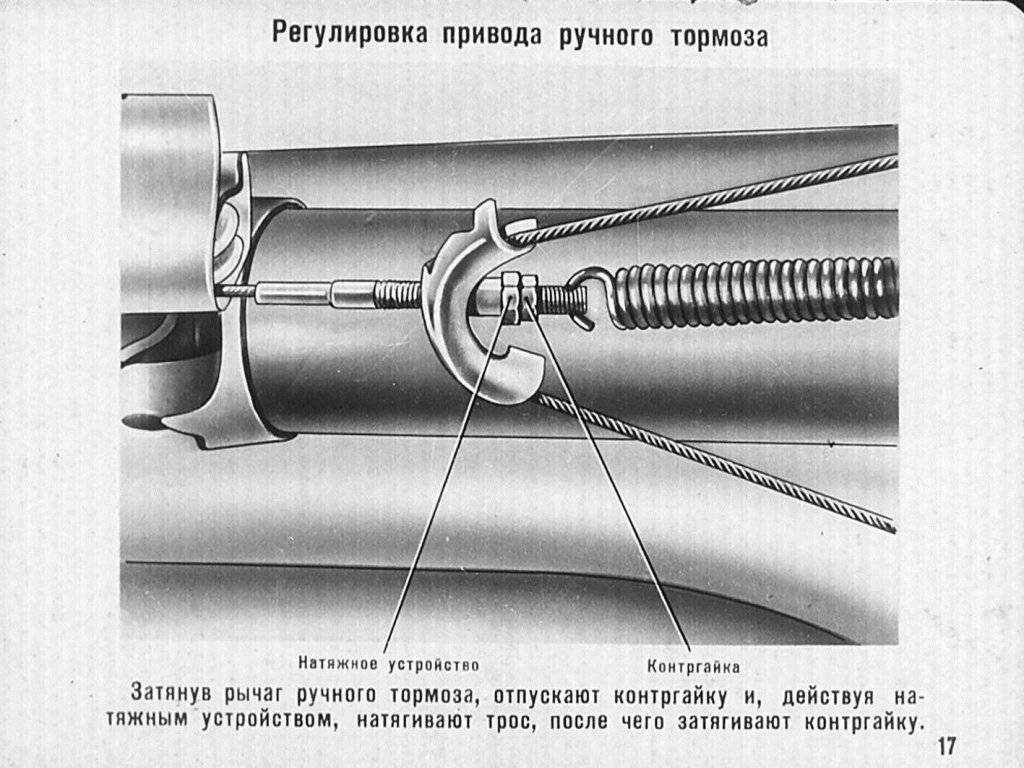

Регулируем ход рычага: при наворачивании – ход уменьшается, при отворачивании увеличивается. ( незабываем, что ход рычага должен быть от 2 до 6 щелчков).
Вывешиваем на домкрате задние колёса автомобиля и проверяем вращение колёс.Тормозные колодки не должны мешать вращению колес, а при поднятии ручника – колёса должны намертво остановиться.
Закручиваем гайку контр гайкой.

Подтягивать ручник вам придётся довольно таки часто в связи с конструкцией ручного тормоза. так же вам придётся регулировать ручной тормоз при замене тросика, ремонте ручника, замене тормозных колодок (Как заменить задние тормозные колодки?) и замене заднего тормозного цилиндра.

Следует отметить, что стояночный тормоз должен держать на подъёме с уклоном не менее 23%.

Натяжка ручника на ВАЗ 2114

В процессе эксплуатации нередко (как правило всегда) происходит износ подвижных элементов тормозной системы. В первую очередь страдают конечно же тросы, которые имеют свойство деформироваться и растягиваться. В такой ситуации происходит ослабление чувствительности ручного тормоза, а соответственно и его эффективность. Как следствие – требуется натяжка. Как подтянуть ручник на ВАЗ 2114 рассмотрим ниже.

Сам процесс проходит поэтапно и сначала автомобиль необходимо подготовить:

Загоняем машину на автоэстакаду (как вариант, на смотровую яму), или используем домкрат.
Рычаг КПП устанавливаем на первую передачу
Подсчитываем количество щелчков ручника до блокировки колес (менее двух – необходимо ослабить натяжение троса, более шести – наоборот, усилить)
Полностью отпускаем ручник
Ищем два ключа на тринадцать. Это, пожалуй, все инструменты, которые нам понадобятся
Отправляемся под машину и ищем там глушитель (это не сложно)
Крепления коллектора и глушителя снимаем. Это значительно упростит процедуру
Видим уравнитель тросов – он то нам и нужен
Первым ключом ослабляем контргайку, вторым удерживаем гайку во избежание прокручивания
Регулировка хода рычага происходит следующим образом: затягивая гайку – уменьшаем ход рычага, ослабляя – увеличиваем соответственно. Регулируем и периодически проверяем ход. От 2 до 6 щелчков – норма.
Когда желаемый результат получен, поднимаем на домкрате заднюю часть автомобиля, что бы колеса висели. Теперь проверяем не мешают ли ращению тормозные колодки. Поднимаем рычаг – колеса должны встать намертво.
Теперь можно закрутить контргайку.

Аналогичным способом проходит ремонт на моделях ВАЗ 2115 и ВАЗ 2113. Схема ручного тормоза у них идентична ВАЗ 2114, поэтому проблемы и способы их устранения у всех этих автомобилей одинаковы.

Цель ручника

Однако ручной тормоз необходим не только для получения водительского удостоверения , он действительно нужен.

Следует взять за правило всегда ставить машину на ручник, когда в ней отсутствует водитель, ведь в жизни случается всякое.

Машина может просто съехать с места и угодить в другую машину или столб, может спровоцировать более крупное ДТП . Так что ручник — вещь довольно полезная и в некоторых случаях спасет ваш автомобиль от разного рода неприятностей.

Если вы оставляете свою машину на обочине даже на несколько минут, автоинструкторы всегда советуют пользоваться ручником, так как догнать поехавшую машину будет очень сложно.

Новичкам сюда лучше не лезть. Для начала нужно тщательно отработать процесс движения на подъемах в спокойной обстановке, подальше от мостов.

Ведь здесь автомобили продвигаются очень медленно, да и машины стоят вплотную друг к другу

Без стояночного тормоза просто не обойтись, поэтому важно заранее отработать все действия

Как проверить, исправен ручной тормоз или нет

Регулировки ручного тормоза необходимы, для удержания транспортного средства в неподвижном состоянии во время стоянки. Если этот механизм неисправен, или не отрегулирован, полноценно выполнять свои функциональные обязанности он не сможет.

Регулировка стояночного тормоза в обязательном порядке проводится, если автомобиль не удерживается на дорожном полотне с уклоном 25%, с перемещенным в салоне храповым устройством на 8-9 щелчков. Основные неисправности связаны с ослаблением натяжки троса. Но бывают и исключения, когда проблемы вызваны выходом из строя одного или сразу нескольких элементов: износ тормозных дисков или накладок.

Зачем нам нужен исправный ручник

Ручной тормоз – это элемент тормозной системы автомобиля, который выполняет функцию блокировки колёс относительно оси передвижения транспортного средства, и обеспечивает таким образом устойчивость автотранспортного средства на поверхности передвижения (в том числе и на поверхности с уклоном).

Исправный ручник выполняет такие функции:

1. Обеспечивает устойчивость автомобиля на дорожной поверхности во время стоянки или на склонах.

2. Помогает в осуществлении экстренного торможения.

3. При наличии навыков с его помощью можно войти в управляемый занос.

4. При поломке ножного тормоза, может выполнять его функции.

Но стоит заметить, что использовать ручной тормоз как постоянный тормозной элемент (вместо ножного тормоза) нельзя, ведь его основное предназначение – фиксировать авто во время стоянки. Если же необходимо использовать ручник при торможении во время движения, его не рекомендуется резко натягивать, так как это спровоцирует занос автомобиля.

Устройство и принцип действия ручного тормоза довольно просты. Он состоит из трёх основных компонентов:

1. Механического привода.

2. Исполнительного механизма.

3. Управляющего узла.

Механический привод выполнен в виде троса ручного тормоза. Этот трос производит воздействие на задние тормозные колодки или же на трансмиссию (в зависимости от конструктивных особенностей автомобиля). Коромысло, установленное в ручном тормозе, обеспечивает равномерное натяжение троса на двух тормозных колодках.

Исполнительным механизмом ручного тормоза выступают тормозные колодки задней оси, привод которых может осуществляться не только от рычага ручника, но и от ножной педали тормоза. Сделано это для простоты конструкции и для более облегчённого обслуживания автомобиля.

Ручник приводится в действие управляющим узлом, представленным рычагом ручного тормоза с храповиком, который управляет натяжением троса. Он располагается между сидением водителя и сидением пассажира в центральном тоннеле. На авто с автоматической трансмиссией вместо рычага присутствует ножная педаль стояночного тормоза.

О включении ручника сигнализирует датчик в виде лампочки на приборной панели. Этот датчик помогает водителю ориентироваться, когда включён ручник и не забывать снимать авто с ручника перед началом движения. В некоторых авто, если двигаться с включённым ручником, раздастся звуковой сигнал, что очень удобно, ведь зачастую водители забывают отключать ручной тормоз.

Почему не держит стояночный тормоз и как его подтянуть

Как правило, неисправности, возникающие в достаточно примитивной системе стояночного тормоза, происходят по вине неопытного водителя, забывающего при трогании с места привести рычаг в исходное положение. Хотя на приборной панели горит лампочка (должна гореть), которая сигнализирует как раз о том, что автомобиль стоит на «ручнике», случаи не выключения тормоза далеко не редки. В результате становится необходимой регулировка ручного тормоза, так как постоянная готовность его к работе очень важна с точки зрения безопасности.

Назначение ручника

Стояночный или ручной тормоз предназначен для удержания автомобиля на месте во время длительной стоянки. Он также используется для аварийного, экстренного торможения во время движения и в качестве притормаживающего устройства, если использование основного, ножного, затруднено. Это может иметь место, когда, например, надо одновременно «газовать» и при этом удерживать автомобиль от скатывания.

Устройство ручника

Стояночная тормозная система довольно проста по устройству. Она состоит из тормозных механизмов задних колес, определенных для данного класса автомобиля, и механического привода.

Механический привод включает в себя:

рычаг «ручника», расположенный в кабине рядом с водительским креслом на осевой диаметральной линии;
передний и задний приводные тросы.

Задний трос своими концами включен в рычаги ручного привода тормозных колодок. На месте перехода переднего троса в задние участки расположен уравнитель с регулировочной гайкой, контргайкой и оттяжной пружиной. Через эту пружину наконечник переднего троса прикреплен к кронштейну на корпусе кузова. Пружина постоянно возвращает уравнитель в исходное положение и ослабляет тросы при отпускании рычага ручника. Именно здесь производится регулировка стояночного тормоза.

Неисправности стояночного тормоза

Как правило, неисправности сводятся к тому, что ручник просто напросто не держит машину и необходимо лишь отрегулировать (подтянуть) его. С такой проблемой постоянно сталкиваются владельцы отечественных автомобилей. Вторая наиболее часто встречающаяся неисправность стояночного устройства — не горит, или же наоборот, постоянно горит лампочка стояночного тормоза.

Регулировка, или как подтянуть стояночный тормоз

Как уже было сказано, механический привод ручника включен в те же тормозные колодки задних колес, которые приводятся в действие и основными, гидравлическими тормозами автомобиля. Поэтому мы не будем касаться неисправностей, имеющих место в самом барабане – тормозном механизме задних колес. Ведь в противном случае не работали бы основные.

Итак, если не работает стояночный тормоз, есть необходимость его отрегулировать. Для этого нам понадобятся гаечный ключ на 13, пассатижи и эстакада или смотровая яма.

Произведите следующие последовательные действия:

поставьте автомобиль на смотровую яму или загоните на эстакаду;
поднимите «ручник» на 2 щелчка;
спуститесь под днище, ослабьте контргайку уравнителя;
заворачивайте регулировочную гайку до натяжения тросика;
затяните контргайку.

А если регулировочная гайка уже не натягивает трос? Это может иметь место на старых, долго эксплуатируемых автомобилях. В этом случае требуется его замена, так как от времени трос уже предельно вытянулся. Необходимо менять трос также при наличии признаков сильного износа, чтобы он не оборвался в самый неподходящий момент.

Не горит (горит постоянно) лампочка ручника

Тут сложно дать общую рекомендацию, в каждом отдельном случае необходимо найти электросхему для автомобиля, и уже по ней попытаться устранить возникшую неисправность. И если в первом случае лампочка могла просто перегореть, то при постоянном ее горении возможны замыкания в электросистеме, повлекшие за собой нарушение в индикации на панели приборов.

Проверка состояния

По окончании работ, проверьте, насколько хорошо держит ручник. Для этого поставьте машину на склоне и оттяните на себя рычаг до фиксации. Убедитесь, что лампочка горит. Попробуйте подтолкнуть автомобиль. Стояночный тормоз должен надежно удерживать вашу машину на месте. В случае необходимости можно ещё подтянуть трос.

Эти действия желательно совершать регулярно, чтобы внезапный отказ не застал врасплох

Начиная движение, всегда обращайте внимание на панель приборов, и, трогаясь, убедитесь, что лампочка (датчик включения ручника) не горит

Причины неисправности ручного тормоза

Поломка ручника не такое уж и редкое явление и растяжение троса не единственная проблема. Бывает, что и после натяжки не держит ручник ВАЗ 2114. Самые распространенные причины этого явления мы разберем поближе.

Стояночный тормоз имеет незамысловатое устройство, однако, и в нем есть чему ломаться.

Причин этому может быть несколько:

Изношенные тормозные колодки;
Разрыв или деформация троса;
Износ барабанов.

Также могут быть изношены или подвержены механическому повреждению любые элементы системы ручного тормоза. В таких случаях проблема выявляется на глаз, либо на станциях технического обслуживания.

Как поменять трос стояночного тормоза

Нередко происходит так, что никакие регулировочные манипуляции не приносит должного эффекта. Автомобиль всё также, не способен принять статичное положение на дороге с уклоном. В таком случае ничего не остается, кроме замены самого натяжного троса. Для этого:

Загоняем автомобиль на смотровую яму.
Снимаем пластиковую панель механизма в салоне машины.
Очищаем и после выкручиваем контргайку.
Демонтируем задние колеса, после тормозные барабаны, отворачивая колесные шпильки.
Снимаем колодку, а затем наконечник стояночного устройства.
Откручиваем болт, который закрепляет оболочку тросика.
Из оболочки изымаем втулки, после чего демонтируем и сам тросик.
Ставим новый тросик и устанавливаем ранее демонтированные элементы системы.

Как отрегулировать стояночный тормоз

Принцип действия ручника

Принцип действия стояночного тормоза довольно прост: специальный стальной трос особым образом соединяет задние тормозные колодки автомобиля с ручкой тормоза. При поднятии ручки вверх трос натягивается — в результате этого колодки прижимаются к барабанам и колеса блокируются.

Когда нужно подтягивать трос ручника?

С течением времени поверхность колодок изнашивается, они утончаются, и для того чтобы колодки плотно прижимались к барабанам, трос приходится затягивать все сильнее. Потом наступает такой момент, когда уже и при полностью поднятой ручке ручник все равно не может удержать автомобиль на склоне. В таком случае нужно обязательно незамедлительно натянуть трос ручника.

Как правильно натянуть ручник: инструкция

Правильно отрегулированный тормоз в затянутом на 4-5 щелчков положении должен надежно удерживать автомобиль на склоне в 25 %. Если же машина скатывается с горки при поднятой ручке тормоза, трос нужно подтягивать. Однако, подтягивая ручник, нельзя впадать и в другую крайность: недопустимо чрезмерно затягивать трос. Ход рукояти тормоза не должен быть меньше 2 щелчков храпового устройства, ибо в противном случае ручник будет препятствовать вращению задних колес во время движения машины.

Загоните автомобиль на эстакаду или поставьте его в гараже на смотровую яму.
Если ваша «девятка» старенькая, выпущенная еще до 1995 года, тогда прежде чем начинать подтягивать тросик, поднимите рукоять ручного тормоза на один-два щелчка.
Вооружитесь двумя гаечными рожковыми ключами на «13» и пассатижами и заберитесь под автомобиль.
На его днище, поближе к задней части машины, отыщите механизм регулировки ручника.
Для того чтобы получить возможность изменять натяжение троса, ослабьте сначала контргайку натяжного механизма — в затянутом положении она надежно фиксирует регулировочную гайку и не дает ей проворачиваться.
Чтобы отпустить контргайку, одним ключиком удерживайте на месте регулировочную гайку, а вторым в это время откручивайте контрящую.
Теперь, придерживая шток пассатижами, начните закручивать регулировочную гайку. Затягивайте ее до тех пор, пока не получите нужное натяжение троса.
Когда тросик подтянется, проверьте степень его натяжения. Выберитесь из-под машины, сядьте в кабину автомобиля и убедитесь в том, что ход рычага ручного тормоза находится в пределах от двух до четырех щелчков храпового устройства. Примечание: у старых «девяток», выпущенных ранее 1995 года, диапазон хода ручника несколько больше — от 2 до 5 или 6 щелчков.
Если вы все сделали правильно, спуститесь под машину и хорошо затяните контргайку.

О том, как можно отрегулировать ручник в автомобилях других марок, читайте в нашей статье

Отсутствие правильного натяжения троса может не только стать причиной того, что ручник не держит, но и привести к перегреву и ускоренному износу фрикционных накладок, барабанов. Рассмотрим как осуществляется регулировка стояночного тормоза барабанного типа, а также как подтянуть трос ручника на автомобиле с задними дисковыми тормозными механизмами.

Заключительные шаги по настройке

продолжать вращение регулировочной гайки, пока мы не убедимся, что у рычага тормоза полный ход составляет примерно 3 щелчка (эту операцию удобно выполнять вдвоём – один человек вращает гайку, а второй проверяет ручник);
после проверки рабочего хода нужно затянуть контргайку, удерживая ключом регулировочную гайку;
теперь необходимо проверить, не перетянут ли тросик ручника: рычаг стояночного тормоза опускается вниз, приподнимаются домкратом задние колёса и прокручиваются руками – они должны вращаться равномерно, без задержек;
если ход рычага всё ещё большой, то продолжаем заворачивать регулировочную гайку (или отворачивать, если трос перетянут) и регулярно проверять ход ручника, пока он не будет составлять 3 щелчка, а тормозные колодки не будут мешать вращению колёс.

После окончания регулировки системы следует проверить её работу. Для этого нужно водителю поставить свой автомобиль на участок дороги с уклоном от 23% и поднять рычаг стояночного тормоза. Если машина надёжно фиксируется на дороге и не движется, то это означает, что работы были проведены правильно.

Натяжка ручного тормоза своими руками (поэтапный ход работы)

В первую очередь, следует поставить на первую передачу рычаг коробки передач.
Далее необходимо подсчитать количество щелчков ручника. Если менее двух, ослабьте натяжение троса, более пяти — наоборот, усильте натяжение.
Затем полностью отпустите ручник.
Теперь берем два ключа на 13 и лезем под автомобиль.
Для удлинения троса необходимо отвернуть контргайку, соответственно, для его уменьшения контргайку следует затянуть.
Находим глушитель и снимаем крепления глушителя и коллектора, что существенно упростит процесс.
Далее находим уравнитель тросов, а также гайку и контргайку.
С помощью первого ключа ослабляем контргайку, а с помощью второго — удерживаем ее во избежание прокручивания.
Регулируем и систематически проверяем ход. Приемлемое количество щелчков — от двух до пяти.
Когда требуемый результат получен, необходимо поднять домкратом заднюю часть транспортного средства, чтобы колеса висели. Далее проверяем, не мешают ли тормозные колодки вращению.
Теперь поднимаем рычаг, после чего колеса должны встать намертво.
Закручиваем контргайку.

Некоторым умельцам удается подтянуть стояночный тормоз без ослабления креплений глушителя. При этом они применяют пресловутые самодельные ключи. В результате того, что натяжка осуществляется достаточно часто, такие приспособления очень актуальны.

Как проверить, нуждается ли тормоз в регулировке?

Если вам не обязательно обращаться в сервисный центр, где могут профессионально диагностировать стояночный тормоз вашего автомобиля, вы можете проверить его эффективность следующим образом:

Отправляйтесь в место, где мало транспорта, и выберите улицу или склон под наклоном. Двигайтесь по крутой улице (вверх или вниз) и включите стояночный тормоз. Если автомобиль останавливается, это означает, что ваш тормоз работает отлично, но если автомобиль замедляется, но продолжает двигаться, это означает, что тормоз необходимо отрегулировать.

Вытяните тормоз на максимум, затем включите первую передачу и снимите ногу со сцепления. Если тормоз работает должным образом, двигатель автомобиля остановится. Если этого не происходит, стояночный тормоз нуждается в вашем внимании и регулировке и настройке соответственно.

Конструктивные особенности

Инструкция по регулировке теряет всякий смысл, если вы не знакомы с устройством стояночного тормоза.

Зачастую при самостоятельной регулировке речь идет именно об узлах, в основе которых лежит трос и механический привод. С электронным ручником лучше обратиться за помощью в автосервис.

Классический ручник встречается на множестве автомобилей, включая:

Лада Гранта;
Газель;
Опель Зафира;
Лада Калина;
Рено Логан;
Лада Веста;
Шевроле Лачетти;
Рено Дастер;
ВАЗ 2110;
ВАЗ 2107;
Опель Вектра и пр.

Каждый автопроизводитель использует свои комплектующие составляющие для создания узла, отвечающего за ручной тормоз.

При этом конструктивные элементы везде примерно одинаковые. Это позволяет подвески определенную черту под основной массой автотранспортных средств в вопросе регулировки ручника.

Что же касается этих самых элементов конструкции стояночного тормоза, то тут хочется выделить 3 главных компонента.

Рычаг. Служит для включения и отключения ручника. Располагается в салоне транспортного средства, обычно в непосредственной близости от водителя, под правой рукой;
Регулировочный узел. В него входят тяги, уравнитель, фиксирующая и регулировочная гайка, а также резиновый чехол;
Трос привода. Это стальной тросик, расположенный внутри гибкой витой обмотки. Соединяет регулировочный узел и задние тормоза на авто.

В задних колесах также предусмотрены некоторые тормозные элементы, обеспечивающие работоспособность стояночного ручного тормоза.

Ручник на задних дисковых тормозах

Чтобы уделить больше внимания процессу регулировки и не вдаваться в тонкости принципа работы стояночного тормоза с механическим приводом на дисковых тормозах, перечислим лишь основные виды устройства.

Регулировка

В случае с наиболее распространенным барабанным типом конструкции отрегулировать ручник можно вращением регулировочной «собачки». Сам регулятор может находиться в боковой либо нижней части тормозного механизма. Доступ к нему осуществляется через технологическое отверстие в щите, которое должно быть прикрыто заглушкой.

В некоторых видах конструкции регулятор может стопориться пружинящим элементом, поэтому для освобождения и вращения «собачки» его придется отгибать. Устройство ручника на задних дисковых тормозах и регулировочный механизм отлично показаны на видео.

Одним из элементов тормозной системы является ручной (стояночный) тормоз или, как его называют автомобилисты, ручник. Именно этот элемент удерживает авто в недвижимом состоянии, когда это необходимо.

Автовладельцу точно не известно, когда ему может потребоваться отрегулировать ручной тормоз (а многие не пользуются им вовсе). Но не стоит относиться пренебрежительно к данному элементу тормозной системы, так как от него может зависеть безопасность на дороге (кстати, пройти техосмотр с неисправным ручником не получится).

Тем более, что процесс регулировки ручника – один из самых простых процессов самостоятельного ремонта автомобиля. Для его осуществления достаточно обладать базовыми знаниями об устройстве автомобиля.

Подтягиваем ручник

Для восстановления работоспособности ручной системы торможения, приходится заменять натяжные тросы новыми экземплярами. Но, если эти элементы исправны, но ослабло натяжение, то хватит регулировки. Для выполнения этой работы вооружитесь:

домкратом;
воротком с насадкой на «18»;
набором ключей и головок;
комплектом плоских отверток.

Итак, как подтянуть трос ручного тормоза. Это несложная процедура, с которой под силу справиться даже начинающему водителю. С помощью приложенной ниже инструкции, можно быстро выполнить всю работу:

Домкратом поднимаем машину, снимаем заднее колесо, устанавливаем противооткатный клин.

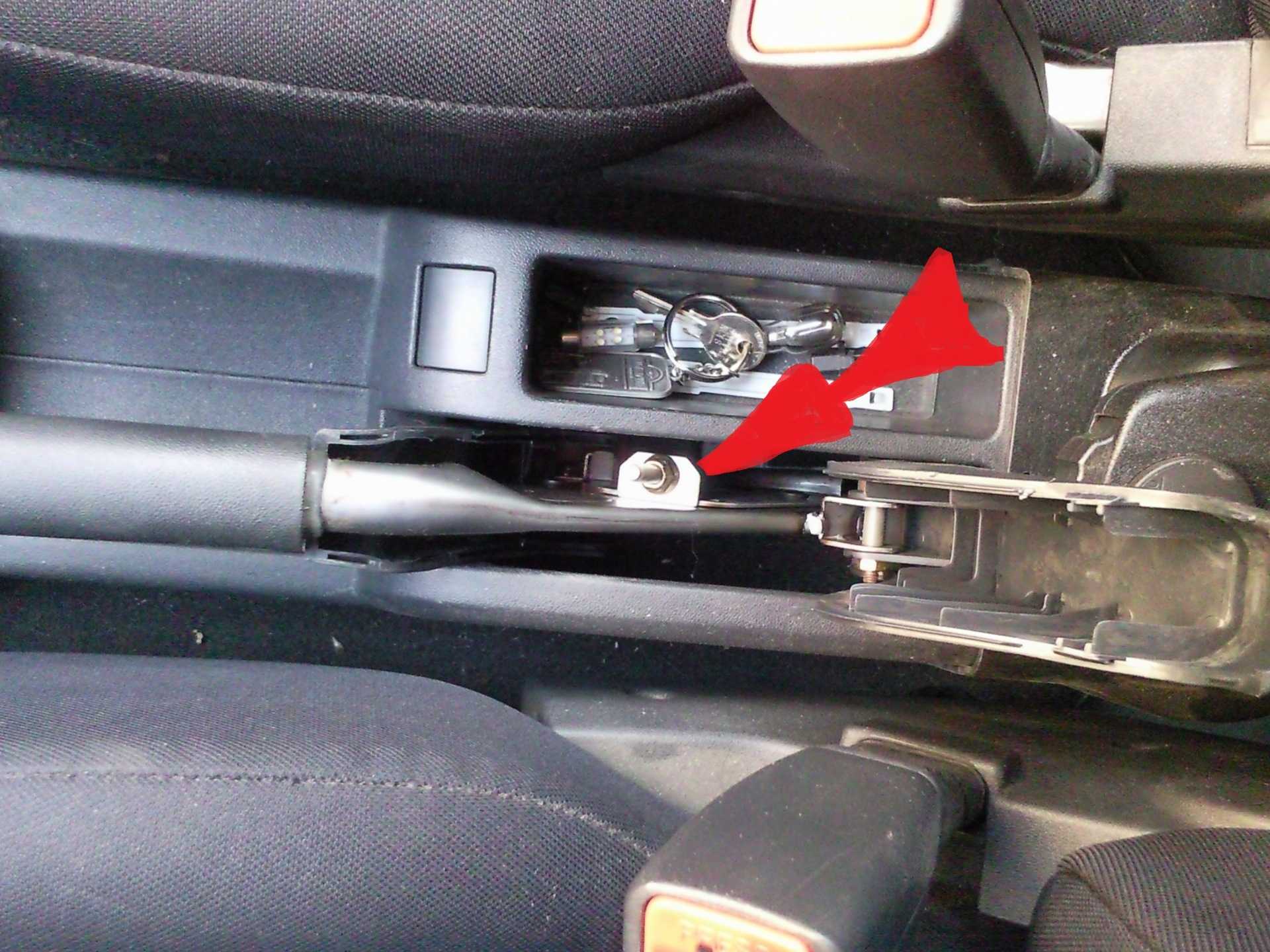

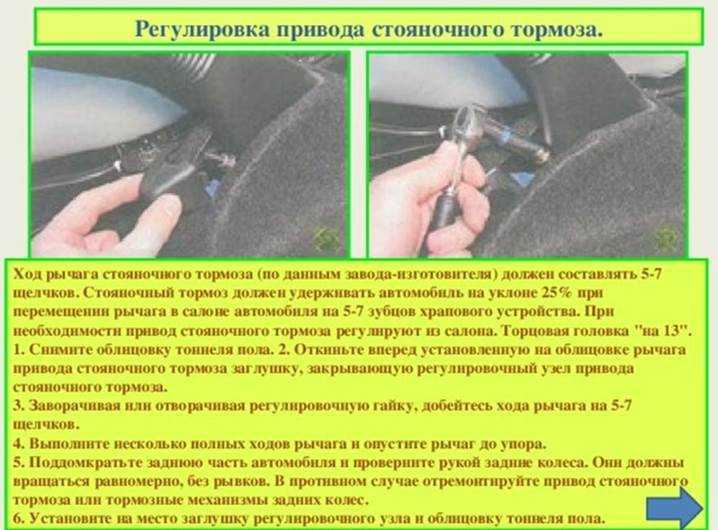

В салоне между пассажирским и задним сиденьем находим пластиковую панель механизма.
Поднимаем рычаг вверх.
Демонтируем панель для получения доступа к регулировочному устройству.
Через лючок в тормозном барабане находим регулировочную контргайку.

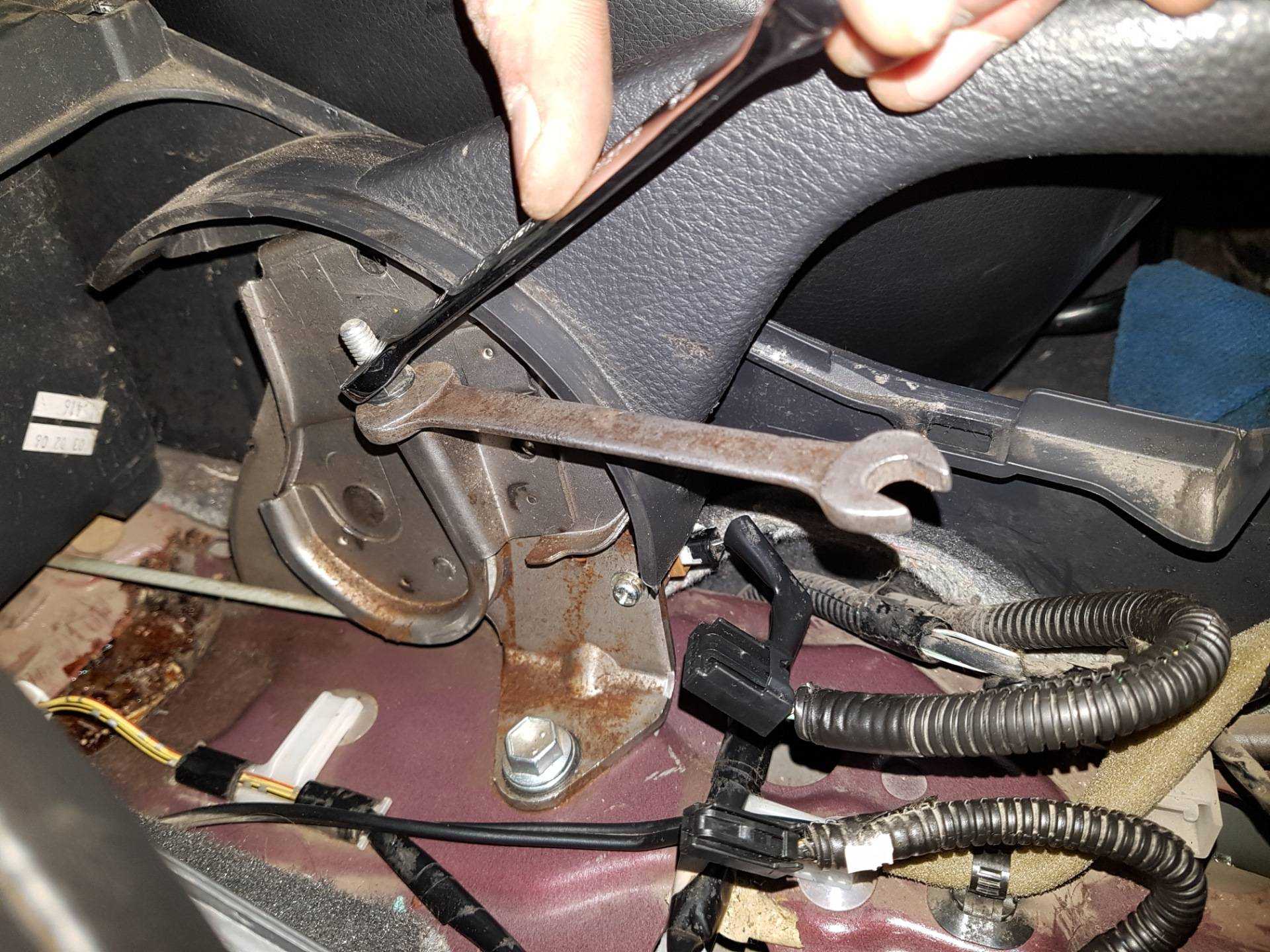

Заворачиваем её и следим за состоянием натяжного троса.
Гайку необходимо закрутить, чтобы колесо автомобиля вращалось с установленным ручником на одном щелчке.
На трех щелчках колесо вращаться уже не должно.

После окончания работы, собираем демонтированные и разобранные элементы в обратной последовательности. Конечным этапом регулировки станет повторная диагностика системы экстренного торможения. Тестирование на работоспособность, так же проводится на дороге с уклоном.

Технология регулировки троса.

Для проведения необходимой процедуры, лучше всего загнать автомобиль на яму или эстакаду. Если, такие условия предоставить невозможно, то поднимаем заднюю часть авто с помощью домкрата устанавливаем противооткатные устройства.

Перед началом проведения работ, внимательно ознакомьтесь с особенностями вашей стояночной системы в комплектующей инструкции производителя.

Порядок действий.

1. Устанавливаем ручку стояночного тормоза в первое положение.

2. Откручиваем фиксатор системы — уравнитель и закручиваем заново. В этот момент трос привода должен натянуться. Если этого не произошло — то трос необходимо заменить в обязательном порядке.

3. Проверяем натяжения тросов, установив ручку в необходимое положение.

4. В случае правильной регулировки, заднее колесо будет невозможно провернуть руками. После этого закручиваем фиксатор.

5. Снимаем стояночный тормоз и проверяем движение колёс. После отключения ручника, колеса должны двигаться равномерно и без остановок.

6. Проверяем правильную работу ручника на первичной передаче.

Удачной регулировки!

Наверное, каждый водитель хотя бы один раз забывал снять автомобиль с стояночного тормоза после того, как начал движение. В этом момент, скорее всего, возникает мысль о том, для чего нужен этот ручной тормоз, если во время остановки удобнее зафиксировать автомобиль на пониженную передачу.

Хотя мы все прекрасно знаем, что бывают такие случаи, когда мы запускаем двигатель, при этом забыв, что автомобиль зафиксирован передачей. Это еще хорошо, если автомобиль просто дернется и заглохнет, а вот если сзади или впереди другой автомобиль? А что если другой автомобиль въедет? Придется ремонтировать не только бампер, но и коробку передач.

Когда регулировка регулировка не помогает и их необходимо заменить на новые?

Хотя полная замена тормозных тросов необходима редко, иногда это случается. Такая замена обычно требуется, когда:

тормозной трос порван или сильно поврежден;
когда тормозные колодки сильно изношены и требуют замены на новые;
когда вы замечаете утечку масла или тормозной жидкости;
когда первоначальная установка стояночного тормоза выполнена неправильно;
когда на тормозе скопилось много грязи.

По сути, процесс регулировки стояночного тормоза совсем не сложен и не требует большого опыта. Вы можете справиться с этим самостоятельно, и это нормально, если вы немного хороши в этом. Однако, если вы действительно не очень разбираетесь в ремонте автомобилей, мы советуем вам не экспериментировать, а искать квалифицированных механиков, которые знают, как регулировать стояночный тормоз.

Мы говорим это не для того, чтобы вас напугать, а просто потому, что стояночный тормоз, как часть тормозной системы автомобиля действительно играет очень важную роль в безопасности не только вас, но и всех других участников дорожного движения.

5 / 5 ( 1 голос )

Когда же нужно проводить регулировку ручного тормоза?

Регулировка ручного тормоза необходима в следующих случаях:

1. Была произведена замена тормозных колодок.

2. Была произведена замена тормозных барабанов (тормозных дисков).

3. Была произведена регулировка положения тормозных колодок.

4. Была произведена замена тормозного торса в ручнике.

5. Была произведена обратная установка регулировочного приспособления.

6. Ход тормозного рычага сильно увеличился (до 10 зубцов).

Чтобы устранить проблемы с ручным тормозом можно либо сразу обратиться на станцию автосервиса, либо попробовать устранить неисправность самостоятельно. Отрегулировать ручник самостоятельно несложно и с этой операцией справиться любой человек, у которого есть базовое представление об устройстве автомобиля.

Но регулировка ручного тормоза должна осуществляться в специально предназначенном для ремонта месте и с соблюдением всех правил собственной безопасности. Перед проведением ремонта обязательно следует уточнить, ручник какой именно конструкции установлен в автомобиле, заглянув в инструкцию по эксплуатации транспортного средства.

Причины возникновения неисправности

Рычаг ручника ВАЗ 2110 в кожаном чехле

Рассмотрим принцип работы стояночного тормоза (ручника) на автомобиле ВАЗ 2110.

Он довольно прост. Одним из основных его элементов является специальный трос. Когда водитель натягивает ручку стояночного тормоза, то происходит натяжение этого тросика, которое равномерно распределяет своё воздействие на тормозные колодки каждого колеса автомобиля. В процессе эксплуатации происходит изнашивание накладок задних тормозных колодок, растягивания тросика, а в результате возникает необходимость в регулировке или ремонте ручника. Также очень часто водители, особенно начинающие, ездят с поднятым ручником, что приводит к преждевременному изнашиванию троса ручника. Если своевременно водитель не проведёт профилактику или ремонт этого механизма, то автомобиль может самостоятельно начать движение с места или будет притормаживать движение, вплоть до остановки, на подъёме.

Внешний вид троса стояночного тормоза на автомобиле ВАЗ 2110

Регулировку ручника можно выполнить не только в автосервисе, но и своими руками в домашних условиях. Но сначала необходимо ознакомиться со схемой ручного стояночного тормоза, чтобы знать основные её элементы для настройки данной системы.

Схема ручника на ВАЗ 2110

На этой схеме цифрами обозначены следующие элементы:

1 — кнопка, которая фиксирует рычага ручника; 2 — рычаг ручного тормоза; 3 — защитная накладка; 4 — тяга ручника; 5 — уравнитель троса; 6 — регулировочная гайка; 7 — контргайка; 8 — трос; 9 — защитная оболочка троса

Лада 2110 PhiX Бортжурнал Замена тросов ручного тормоза ВАЗ 2110

Всем привет! Наигравшись с замками и ковриками, я вдруг осознал, что зима то уже на носу, а машина не готова. В планах, этой зимой немного покататься бочком (несмотря на передний привод) и возможно даже поучаствовать в каком ни будь снежном спринте, поэтому были выделены две основные задачи. Первая, сделать хваткий ручник, вторая, наконец то поставить блокировку, которая была куплена ещё полгода назад.

Начать я решил с того, что по проще, т.е. заняться ручником. Я давно пытаюсь победить ручник, и чего я только не делал, но ручник всё равно был вялый. Не так давно перебирал задние тормоза, были заменены барабаны, колодки, цилиндры, но на эффективность работы ручника это повлияло не сильно. Затем я укоротил пружины на тросах, www.drive2.ru/l/5959614/ в результате ручник стал заметно лучше, он легко мог блокировать колеса на мокром асфальте, но «мертвой хваткой» это назвать было нельзя. При этом рычаг ручника был очень тугой. Визуальный осмотр выявил, что изношены тросы и пора бы их заменить.Стоит заметить, что запас по натяжению тросов был ещё большой, но даже натянув ручник до одного щелчка, пружина смыкалась и не давала ручнику нормально работать. Дальше пружину подрезать было нельзя, так как не хватало бы усилия для возврата колодок.

Тросы купил производства ДААЗ, на вид очень добротные. Ценник 400р за пару.

Трос ручного тормоза 2110, 2170 Priora ДААЗ ОАТ — Длина троса, мм : 1620 (под нагрузкой 320 кГс)

Новые тросы сразу пролил трансмиссионным маслом.Для большего запаса по регулировке, сразу отрезал по шесть витков с пружины.

Для удобства замены приобрел накидной ключ трещетку на 13, сложно представить как я раньше без него жил.

Цена 200р

Регулировка ручника с ним, одно удовольствие.

Старые тросы снял без проблем, всё делал по мурзилке.

Сначала следует отпустить троссы и снять распределитель.

Затем, снять барабаны, отцепить трос от рычага и вывести его из тормозного щита.

Затем откручиваем тросы от балки и снимаем креплений.

Тросы были в плачевном состоянии.

Самое сложное в замене тросов ручника, натянуть распределитель на шток.

Вдвоем это делать гораздо проще.

Установив тросы, приступил к регулировке, После затяжки троса распределитель оказался почти на самом конце резьбы, практически не оставив запаса по регулировке.

Мало того, что новые тросы оказались длиннее старых, они ещё оказались существенно разные по длине. Одно колесо на трех щелчках было уже заблокировано, а второе можно было провернуть рукой.Пришлось применить «джедайский метод» и немного заварить распорную планку.

К сожалению, я увлекся процессом и забыл сделать фото. Делал следующим образом, сначала заварил разрез практически полностью, а затем подгонял болгаркой по месту.После проделанной процедуры, колеса блокируются равномерно и на штоке ручника осталось достаточно места для подтяжки.

Выводы:После замены тросов, ручник стал работать гораздо лучше, но все равно не идеально. На трех щелчках колеса блокируются даже на сухом асфальте, но при этом это происходит как то не очень уверенно.У моего зятька на двенашке, на трех щелчках колеса блокируются намертво, и машина скользит по асфальту как по льду, при этом усилие на рычаге совсем не большое, можно тянуть хоть одним пальцем, ручник работает лучше, чем на многих иномарках. Это ставит меня в ступор, я не знаю как это объяснить, ведь колодки, барабаны и тросы у него далеко не первой свежести.
