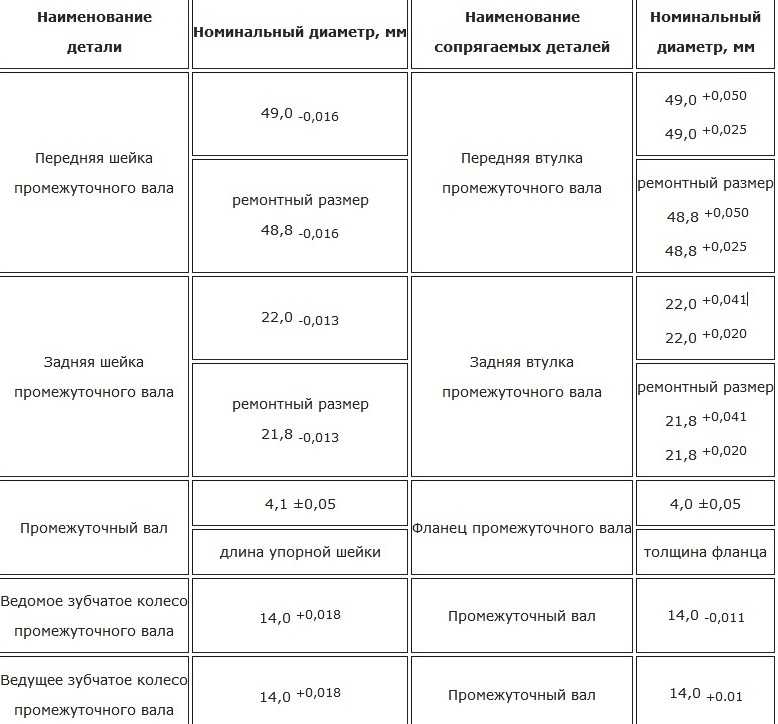

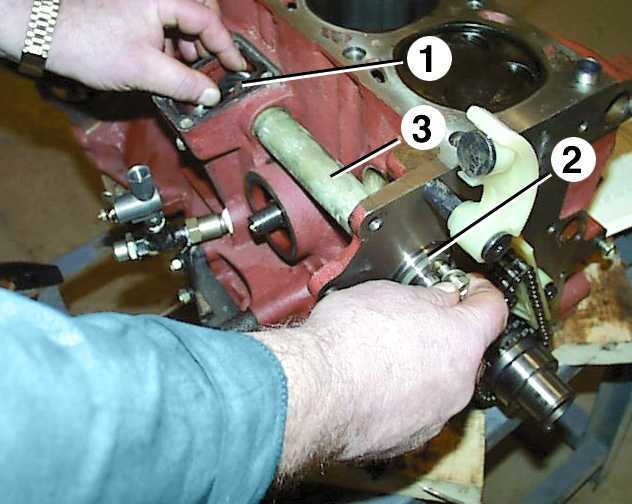

Снятие и установка промежуточного вала змз-406

Ремонт двигателя ЗМЗ 406

Ремонт двигателя Газель 3302 (Волга) рекомендуется проводить в автосервисе, но большинство автолюбителей делают этот процесс самостоятельно. Простота конструкции позволяет провести все работы, связанные с восстановлением движка 406 своими руками.

Особых неисправностей или проблем вследствие эксплуатации двигателя замечено не было. На некоторых моделях транспортных средств было замечено, что быстро выходили со строя форсунки. Эта проблема устраняется легко — заменой всех впрыскиваемых элементов. Цепь газораспределительного механизма может прослужить около 200 тыс. км, но бывает такое, что не выхаживает и 100 тыс. км, кому как повезёт.

Ещё одной проблемой становятся родные заводские свечи ЗМЗ 406. Выход из ситуации простой — заменить свечи на произведённые компанией Бриск.

Капитальный ремонт мотора 406

Капиталка движка проходит в несколько этапов. Силовой агрегат подвергается разборке и диагностике неисправностей. Дальше, происходит процесс закупки запасных частей. Рассмотрим, основные позиции капитального ремонта мотора.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ ЗМЗ 406 — это процесс определения наличия трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин. Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить.

Поскольку деталь сделана с алюминия, то применяется аргонная сварка. В гаражных условия, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

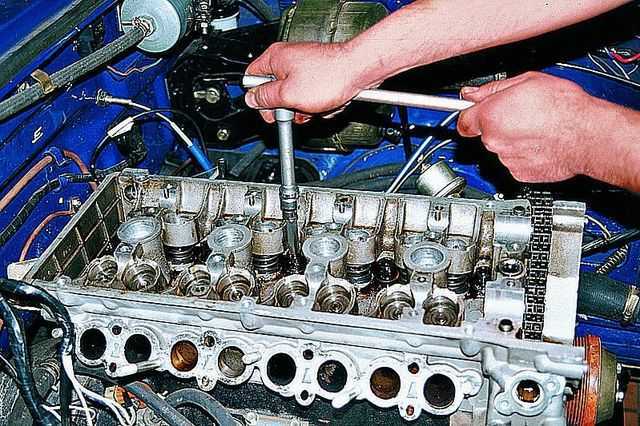

Работы по ГБЦ ЗМЗ 406

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов.

Как заменить шестерню привода масляного насоса змз 406

Сейчас снял впускной коллектор,вынул ведомую шестерню Ведущая тоже подтёртая.

Собственно несколько вопросов- 1.почему стёрлись? 2.где стружка? Снимать поддон,или нет? 3.менять ведущюю шестерню?Т.Е. снимать переднюю крышку? 4.Если снимать поддон-может поменять вкладыши? 5.Масляный насос менять?

Машина прошла 87 тыс. Последнее время давление при пуске бало 3 атм. На горячую.,на холостых-стрелка была на красной..но лампочка не горела. Думаю,что в масляный насос проникла стружка с шестерёнок.

Помогите,а то голова распухла и не работает. На тросе дотянули до стоянки за 3 тысячи.

Есть желание поменять ведущую шестерню не снимая ЦЕПИ. Удастся?

Итак-перекур у компа. Поскольку советов сразу не получил-делаю сам. Докладываю После снятия навесного полез вниз. Оказалось,что поддон у 406 снимается ВООБЩЕ без проблем. Никаких домкратов!! 1.снимаем брызговик моторного отсека 2.снимаем маятниковый рычаг 3.отсоединяем поперечную тягу трапеции от колёсной тяги и отводим назад вместе с маятником.

далее снимаем поддон как в мануале. Найду ключ на 36,сниму шкив и дальше напишу.

1.в поддоне-песок.СТАЛЬНОЙ. От съевшихся шестерён 2.масляный насос крутится хреново от заусенец.Даже редукционный клапан засорен.Придётся менять. 4.снял переднюю крышку блока. Шестерня промвала НЕ снимается.

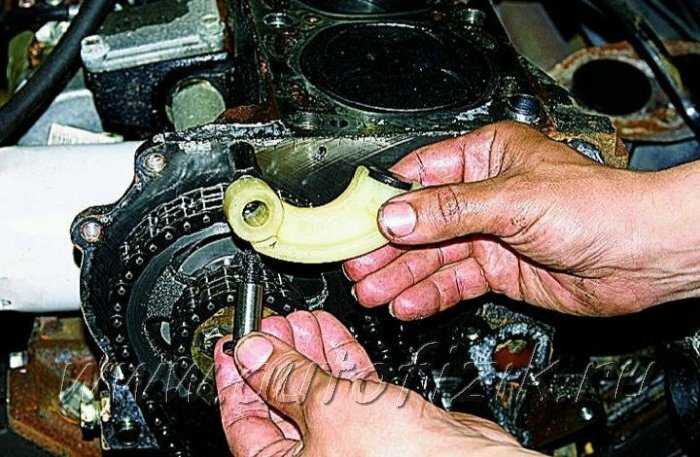

Пришлось снять крышку головы.Вынуть длинный успокоитель. После этого удалось снять верхнюю цепь с промшестерни. vlr как всегда прав. Предварительно пометил маркером ,как советовал Spawn. Нижнюю цепь зафиксировал проволокой . Снял шестерню с цепью,отвёл в сторону и вынул промвал.

Вкладыш стоит нормально,следов износа нет.

Никак не пойму-ПОЧЕМУ СТЁРЛИСЬ ШЕСТЕРНИ ПРИВОДА ??

Смотреть шатунные вкладыши не стал . Когда снял поддон-с коленвала ещё долго капало.Надеюсь на авось.Да и гидрики не стучали.

Как самостоятельно произвести замену в моторах ЗМЗ 405, 406, 409

шлицевая отвёртка;
ключи на 17 и на 22;
автомобильный герметик;
сухая тряпка;
маркер.

Отсоединяем от АКБ провод массы.
Шлицевой отвёрткой откручиваем винт, прижимающий наконечник провода питания датчика давления. Отсоединяем провод.
Если вы решили заменить оба датчика, этим же инструментом откручиваем крепление провода питания аварийного датчика.
Чтобы не перепутать провода, помечаем их маркером.
Ключом на 17 откручиваем датчик давления масла. Убираем его в сторону.
Ключом на 22 откручиваем датчик аварийного давления масла.
Аккуратно протираем посадочные места датчиков, удаляем остатки старого герметика.
Штуцеры датчиков смазываем тонким слоем автомобильного герметика. Даём ему немного просохнуть (30 с).
Вкручиваем новые датчики, используя ключи на 17 и 22.
Подсоединяем провода питания.
Подключаем массу к аккумулятору.
Проверяем работу датчиков.

Видео: замена датчика давления масла на автомобиле «Газель»

Решитесь ли вы на самостоятельную диагностику и замену датчиков, или прибегнете к помощи специалистов — неважно. Главное — быть уверенным в том, что система смазки работает в штатном режиме и иметь тому подтверждение в виде нормальных показателей соответствующих приборов, нежели рассчитывать на то, что все обойдётся. Наиболее полно оценить состояние масляного насоса 406.1011010-03 двигателя ЗМЗ-40524 автомобилей Газель и Соболь, позволяет проверка его на специальном стенде

Наиболее полно оценить состояние масляного насоса 406.1011010-03 двигателя ЗМЗ-40524 автомобилей Газель и Соболь, позволяет проверка его на специальном стенде.

При низком в системе двигателя ЗМЗ-40524, возможной причиной которого могла послужить неисправность масляного насоса, насос необходимо разобрать и проверить техническое состояние его деталей. При проверке редукционного клапана убедиться, что его плунжер перемещается в отверстии приемного патрубка свободно, без заеданий, а пружина находится в исправном состоянии.

Затем проверить наличие дефектов на рабочей поверхности плунжера и отверстия приемного патрубка насоса, которые могут привести к падению давления в системе смазки и заеданию плунжера. При необходимости мелкие дефекты поверхности отверстия приемного патрубка устранить шлифованием мелкозернистой шкуркой, не допуская увеличения диаметра. Износ отверстия приемного патрубка под плунжер свыше размера диаметром 13,1 мм и плунжера менее размера наружного диаметра 12,92 мм не допускается.

В дальнейшем проверить ослабление пружины. Длина пружины редукционного клапана в свободном состоянии должна быть 50 мм. Усилие сжатия пружины до длины 40 мм должно быть 45+-2,94 Н (4,6+-0,3 кгс). При меньшем усилии пружина подлежит бракованию.

Если на плоскости перегородки имеется значительная выработка от шестерен, необходимо прошлифовать ее до устранения следов выработки, но до размера высоты перегородки не менее 5,8 мм. При значительных износах корпуса, шестерен, запрессованной в корпус насоса оси и других деталей следует заменить изношенную деталь или масляный насос 406.1011010-03 в сборе.

Экспертиза масляных фильтров для»волги». фильтр нон грата — журнал за рулем

ЛААЗ появился в списке допущенных к «телу» не так давно: раньше на его месте был «Колан». И именно его каталожный номер стоял в «волговском» руководстве по эксплуатации напротив графы «масляный фильтр». Строго говоря, выходит, что двигатель ЗМЗ сохранит гарантию только с установленной маркой фильтра и, соответственно, только фильтры этой марки должны ставить в фирменных сервис-центрах ГАЗ.

На сервисных станциях об этом, конечно, знают, но всерьез рекомендации ЗМЗ не воспринимают: мол, надо будет еще доказать, что именно фильтр послужил причиной отказа двигателя. На ЗМЗ между тем нам сказали, что, если в период гарантийного срока на двигатель был установлен нерегламентируемый масляный фильтр, с гарантией можно и распрощаться…

В идеале, конечно, должно быть так: если уважаемый производитель двигателей настаивает на использовании только определенного масляного фильтра, то именно он должен быть наиболее качественным и надежным.

Честно говоря, не хотелось бы разбираться, с какой стати завод навязывает только определенную марку. Мы же взялись проверить, насколько эти «баловни судьбы» лучше других, себе подобных. Неужто и вправду больше нигде не умеют делать масляные фильтры?

А что вообще скрывается под крашеным металлическим корпусом с эмблемой? Устройство фильтра только на первый взгляд кажется простым. Внутри металлического корпуса уложена в виде многолучевой звезды фильтровальная бумага, еще есть противодренажный и перепускной клапаны.

Масло попадает внутрь фильтра через первый, а второй служит для того, чтобы не прошедшее через фильтр могло свободно уйти дальше, иначе движку грозит масляное «голодание»

Это особенно важно зимой, когда при холодном пуске 90% смазки не проходит сквозь фильтровальную бумагу — слишком высока вязкость

Получается, что масло, прошедшее через перепускной клапан, не очищается. Но выход, оказывается, есть: например, в «Колане» нашлось место для двух фильтрующих элементов — основного и дополнительного. Последний изготовлен из нетканого материала и находится перед перепускным клапаном.

Теперь подробнее об экспертизе, которую провели для нас эксперты НАМИ. Изделия испытывали по 11 параметрам. Три из них — основные оценочные: тонкость отсева, полнота отсева и площадь фильтрующей шторы.

Следуя методике, изложенной в ОСТе, 10 литров моторного масла с температурой около 20°С трижды прокачивали через фильтр, всякий раз предварительно добавляя по три грамма стандартного загрязнителя — кварцевой пыли. После каждого из трех испытаний фиксировали показатели.

Затем в установке меняли масло и те же самые манипуляции проводили со следующим фильтром. Значения основных параметров вы найдете в таблице, а на графике — результаты замеров концентрации загрязнителя в масле после прохода через фильтры.

Обобщив их, можно сделать «неожиданный» вывод: по результатам испытаний все представленные фильтры удовлетворяют ОСТу и не принесут никакого вреда вашей «Волге». Знают ли об этом на ЗМЗ? Вопрос риторический.

Кстати, по неофициальным сведениям, прописку на заволжских моторах скоро получит совсем другой фильтр — но это уже несколько иная история…

ЭКСПЕРТИЗА масляных фильтров для»Волги». Фильтр нон грата

Подпишитесь на автоновости на нашем канале в Яндекс Дзен

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Пути было два:

— Оставить старый блок и при сохранении общей схемы двигателя работать над современным обвесом; — Создавать совершенно новый мотор.

Сторонники первой схемы нашлись в Ульяновске, где позднее будет создан впрысковый УМЗ 421

. Мотор хороший и очень удобный с точки зрения отсутствия технических проблем его установки на старые машины, что несказанно обрадовало сторонников прогресса в стане владельцев ГАЗ 21 (мотор устанавливается легко и непринужденно, стыкуясь с родным крепежом, КПП и т.д.). Инженеры ЗМЗ, в свою очередь, выбрали вариант номер два и начали проектировать двигатель с нуля.

Замена масла в двигателе Газель 406. Фото, инструкция как поменять масло на двигателе Газель 406

Первоначально двигатель ЗМЗ-406, производства Заволжского моторного завода, проектировался для установки на автомобили представительского класса с современными системы подачи топлива, управляемые микропроцессором. Позже начиная с 1997 года, им начали оснащать машины Горьковского авто ГАЗ 3102, 3110 и «ГАЗель». Заодно двигатель подвергся “модернизации” под карбюраторные системы подачи топлива, что обусловило появление таких агрегатов как ЗМЗ-4061.10 и ЗМЗ-4063.10.

Далее показана замена масла на «ГАЗели» (ГАЗ-3302) в двигателе ЗМЗ-4062.10 в инжекторном исполнении.

Когда менять и сколько масла лить в двигатель ЗМЗ 406

В обязанность каждому водителю обязуется следить за техническим состоянием всех систем авто. Проверять уровень масла на своей машине рекомендуется каждые 300-500 км в зависимости от техсостояния двигателя, перед выездом авто на маршрут. А через каждые 10000 км пробега необходимо произвести замену масла с одновременной заменой фильтрующего элемента. Также обязательно необходимо проверять систему смазки на герметичность (отсутствие масляных подтёков и масляных пятен).

Согласно руководству по эксплуатации, в двигатель ЗМЗ 406 для замены необходимо 6 л масла. Однако при его заливе, рекомендуется не лить всю смазку сразу. Необходимо сохранять уровень смазки около о, так как кривошипные головки шатунов будут погружаться в смазку и разбрызгивать её, тем самым, вызывая в картере формирование масляного тумана. Это негативно влияет на работу двигателя в целом.

При измерение уровня масла следует помнить, что расстояние между о и «О» соответствует объёму масла 1-го литра.

Какое масло лить в ГАЗель с двигателем 406

Масло для двигателя ЗМЗ 406 должно соответствовать классификации СТО ААИ 003-98 (API): Б4/Д2 (SJ/CF); Б4/Д2 (SG/CD); SJ/SH/CF. А также отвечать по вязкости значениям максимальных и минимальных годичных температур:

от -25 до +20 °С 5W-30;
от -25 до +35 °С 5W-40;
от -20 до +30 °С 10W-40;
от -20 до +35 °С 15W-30;
от -15 до +35 °С 15W-40;
от -15 до +45 °С 15W-40;
от -10 до +45 °С 20W-40;
от -5 до +45 °С SAE 30.

Производителем для использования предлагаются следующие марки масла как отечественного, так и зарубежного производства: «Славнефть Люкс» 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-50; «Славнефть Ультра» 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-50; «Лукойл Супер» 5W-30, 10W-40, 15W-40; «Esso Ultra » 10W-40, «Esso Uniflo» 15W-40.

Советы при замене масла

Производить замену масла удобнее всего на смотровой яме или эстакаде.

Запрещается смешивать моторные смазки от разных торговых марок и фирм производителей. При использовании другого моторного масла обязательно должна следовать промывка системы смазки двигателя!

Не допускается работа двигателя при открытой маслозаливной горловине, так как это является причиной попадания в двигатель неочищенного воздуха и как следствие повышает износ деталей двигателя.

Производителем рекомендуется своевременно осуществлять промывку двигателя от старого масла и устранять появившиеся зазоры в соединениях деталей.

Из инструмента для замены масла понадобится: гаечный ключ или трещотка с головкой на «24»; приспособа для снятия масляного фильтра; тара для отработки; перчатки; подстилка на землю; ветошь; новый фильтр и новое масло.

Подходящие комплектующие: масло моторное синтетическое Shell «Helix Ultra 5W-40» 550021556 объем 4л. Цена такой канистры около 2300 рублей. Оригинальный масляный фильтр для двигателя 2101С-1012005-НК-2 «КОЛАН» арт. 2101С1012005НК2 стоимостью — 300 руб. Аналоги: BIG Filter GB1173 – 285 рублей, Finwhale LF110 – 250 рублей.

Цены актуальны на лето 2017-го года для Москвы и области.

Рекомендуем вам почитать дополнительную информацию о промывочных маслах, которые целесообразно использовать при замене основного моторного масла в двигателе.

Меняем масло на Газель 406. Прогреваем двигатель до рабочей температуры и загоняем автомобиль на смотровую яму. Откручиваем пробку горловины заливного отверстия.

Находим пробку сливного отверстия, вот здесь она, откручиваем, чтобы сдвинуть с мертвой точки, нужен ключ, она часто прикипает.

Когда начала крутиться хорошо, убираем ключ, подставляем тару для отработки и докручиваем вручную.

Закручиваем пробку на место.

Откручиваем масляный фильтр, сейчас и отсюда польется масло.

Сейчас нужно подготовить новый фильтр, наливаем в него масло и смазываем уплотнительную резинку.

Протираем тряпкой посадочное место и прикручиваем новый фильтр.

Вставляем лейку и заливное отверстие, наливаем масло.

Закрываем пробку и даем двигателю немного поработать, чтобы жидкость распределилась. Все, фильтр и масло мы поменяли.
