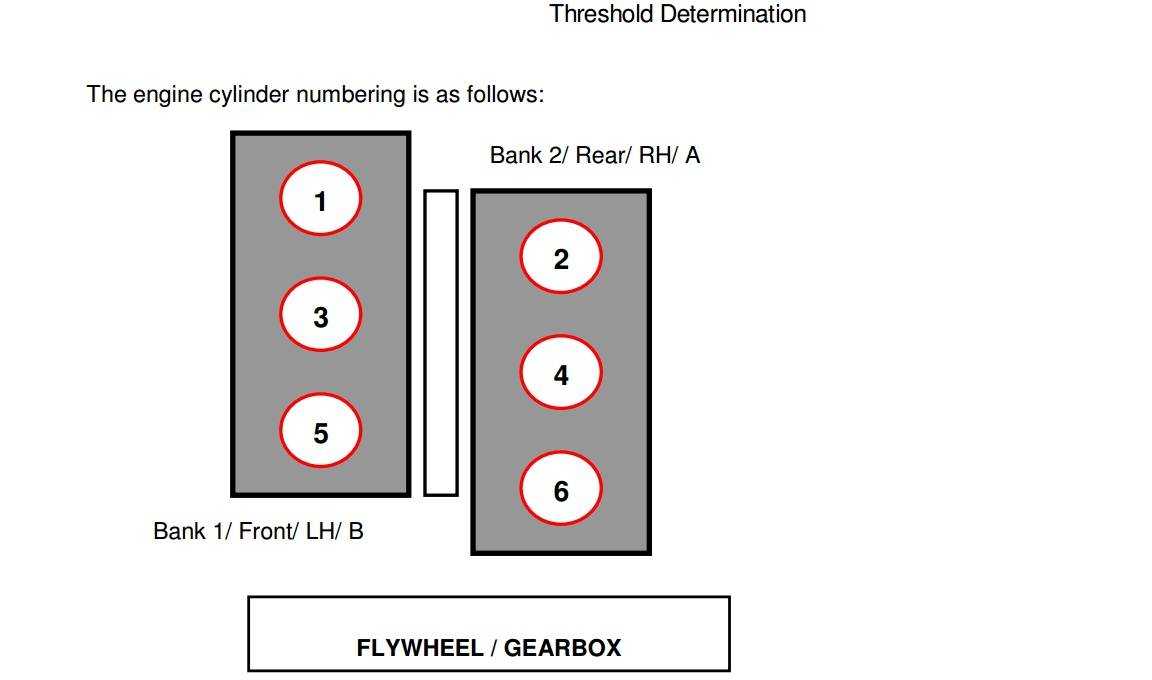

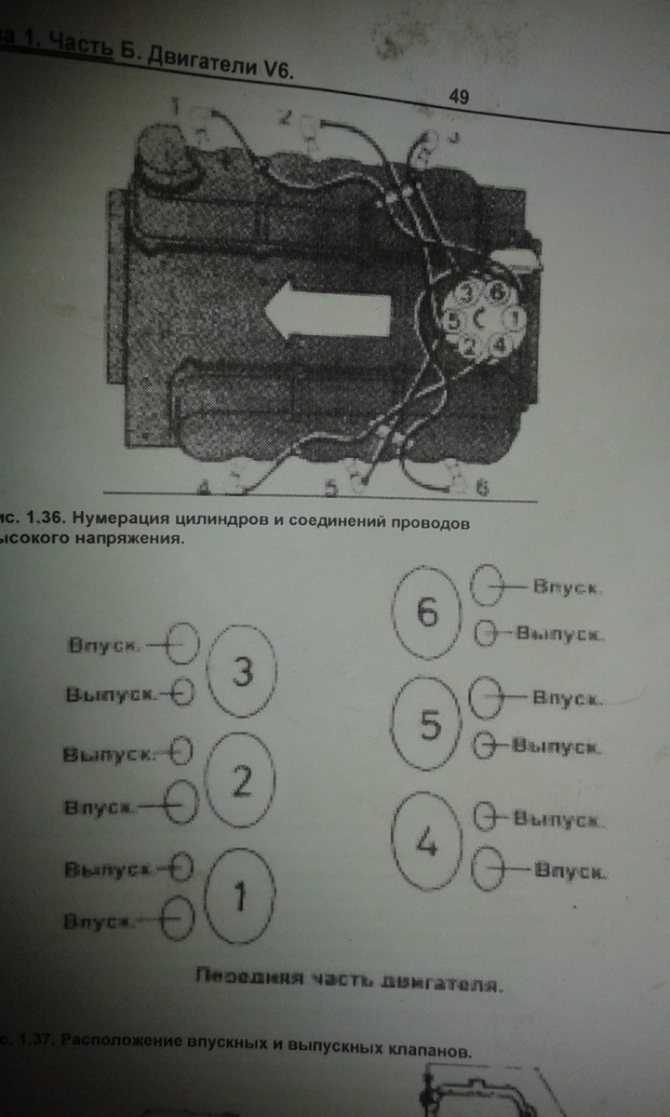

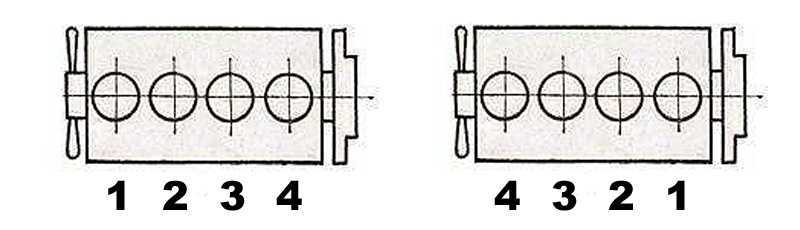

Нумерация цилиндров: что нужно о ней знать?

Особенности двухтактного двигателя

Силовой агрегат, использующий два такта, хорош, поскольку прост и надёжен. Отличие двухтактного и четырехтактного двигателя заключается в выполнении рабочего цикла. Этот цикл заключается в двух тактах: сжатие и расширение, тогда как в четырёхтактном моторе присутствует такт впуска нового топлива и такт выпуска отработанного топлива. Интересен тот факт, что два эти такты присутствуют и у двухтактной силовой установки, иначе агрегат не смог бы работать, однако они объединены с процессами сжатия и расширения.

Выполняемый цикл наглядно демонстрирует, чем отличается двухтактный двигатель от четырехтактного мотора. Процесс двухтактного мотора проходит за оборот вала. Такая особенность добивается увеличения мощности установки в сравнении с оппонентом, в полтора раза. Несмотря на увеличение мощности, показатель отдачи занижен, а это отрицательный момент.

Кроме того, особенность приводит к выделению объёма тепла в процессе работы, что сильно перегревает мотор. Двухтактные силовые агрегаты нуждаются в интенсивном охлаждении. Положительный момент, работая, поршень совершает в два раза меньше движений, чем поршень четырехтактного механизма, это сокращает износ деталей и элементов.

Особенность агрегата, не присутствует механизм смазки. Масло подаётся непосредственно с горючим. С этой целью в бензобак добавляют смесь бензина и масла, соотношение один к пятидесяти, либо смешивают смазку с горючим в трубопроводе при впуске. Масло сгорает с бензином и выводится с продуктами отработки.

Отличительный момент и само горение. У четырёхтактного агрегата на это отводится один такт. В двухтактных установках сгорание происходит за доли секунды, поэтому для достижения эффекта механизм нуждается в настройках.

Двухтактные моторы нашли себя еще в одной отрасли, судостроение. Так же цилиндровые силовые установки применяют на скутерах, выпускаемых в больших количествах.

Рабочий цикл карбюраторного двигателя:

— Такт впускаВ течение этого такта поршень опускается из верхней мёртвой точки (ВМТ) в нижнюю мёртвую точку (НМТ). В это время кулачки распредвала открывают впускной клапан, и через этот клапан в цилиндр засасывается свежая топливно-воздушная смесь.— Такт сжатия Поршень идёт из НМТ в ВМТ, сжимая рабочую смесь. При этом значительно возрастает температура смеси. Отношение рабочего объёма цилиндра в НМТ и объёма камеры сгорания в ВМТ называется степенью сжатия. Степень сжатия — очень важный параметр, обычно, чем она больше, тем больше топливная экономичность двигателя. Однако, для двигателя с большей степенью сжатия требуется топливо с большим октановым числом, которое дороже. Такт расширения, или рабочий ход

Незадолго до конца цикла сжатия топливовоздушная смесь поджигается искрой от свечи зажигания. Во время пути поршня из ВМТ в НМТ топливо сгорает, и под действием тепла сгоревшего топлива рабочая смесь расширяется, толкая поршень. При расширении газы совершают полезную работу, поэтому ход поршня при этом такте коленчатого вала называют рабочим ходом. Степень «недоворота» коленчатого вала двигателя до ВМТ при поджигании смеси называется углом опережения зажигания. Опережение зажигания необходимо для того, чтобы сгорание топлива успело, полностью закончится к моменту достижения поршнем НМТ, то есть для наиболее эффективной работы двигателя. Сгорание топлива занимает практически фиксированное время, поэтому для повышения эффективности двигателя нужно увеличивать угол опережения зажигания при повышении оборотов. В старых двигателях эта регулировка производилась механическим устройством (центробежным и вакуумным регулятором, воздействующим на прерыватель). В современных двигателях для регулировки угла опережения зажигания используют электронику.

Гифка наглядно демонстрирует процесс работы четырехтактного двигателя

— Такт выпуска После НМТ рабочего цикла открывается выпускной клапан, и движущийся вверх поршень вытесняет выхлопные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается, и цикл начинается сначала.

Полностью очистить цилиндры двигателя от продуктов сгорания практически невозможно (слишком мало времени), поэтому при последующем впуске свежей горючей смеси она перемещается с остаточными отработавшими газами и называется рабочей смесью.

Коэффициент остаточных газов характеризует степень загрязнения свежего заряда отработавшими газами и представляет собой отношение массы продуктов сгорания, оставшихся в цилиндре, к массе свежей горючей смеси. Для карбюраторных двигателей коэффициент остаточных газов находится в пределах 0,06-0,12.

По отношению к рабочему ходу такты впуска, сжатия и выпуска являются вспомогательными.

Рабочий цикл дизельного двигателяРабочие циклы четырёхтактного дизеля и карбюраторного двигателя существенно различаются по способу смесеобразования и воспламенения рабочей смеси. Основное отличие состоит в том, что в цилиндр дизеля при такте впуска поступает не горючая смесь, а воздух, который из–за большой степени сжатия нагревается до высокой температуры, а затем в него впрыскивается мелкораспыленное топливо, которое под действием высокой температуры воздуха самовоспламеняется.

↑ Подвеска

Для установки двигателя в сборе с коробкой передач и сцеплением применена трехточечная схема подвески. Две передние опоры находятся по обе стороны блока цилиндров и крепятся к поперечине передней подвески автомобиля. Задняя опора расположена на коробке передач и опирается на поперечину, закрепленную под полом кузова.

Эластичные подушки передних опор состоят из резины с привулканизированными стальными шайбами и болтами крепления. Для увеличения жесткости опор в центральном отверстии подушек находятся пружины, опирающиеся на изолирующие кольца, а для смягчения ударов внутри пружин расположены резинометаллические буферы. Подушки крепятся к кронштейнам с помощью промежуточных пластин. Правая подушка предохраняется от нагрева со стороны приемной трубы глушителей защитным кожухом.

Задняя опора также резинометаллическая, она состоит из трех стальных пластин с разделяющей их резиной. Средняя пластина крепится к коробке передач, а наружные – к поперечине задней подвески двигателя. Между полками поперечины ставятся стальные дистанционные втулки, предохраняющие полки от деформации при затягивании болтов крепления.

Достоинства

• Отсутствие тяжёлого маховика. Благодаря воспламенению при каждом повороте коленчатого вала силовая установка работает ровно;
• Небольшой вес. Отсутствие газораспределительного механизма, тяжёлого маховика, маслонаполненного картера и т.д. мотор имеет небольшую массу. Это позволяет применять установки в различных ручных приспособлениях;
• Простота конструкции. Отсутствие деталей газораспределительного механизма позволяет выполнять ремонт человеку, с минимальными техническими знаниями;
• Низкая стоимость капитального ремонта. Небольшое количество деталей прибыли снижение стоимости капитального ремонта;

• Небольшие размеры. Габариты двигателей с двумя тактами позволяют устанавливать их на небольшое оборудование;
• Мощность. Благодаря возгоранию воздушной массы с горючим при каждом повороте коленчатого вала мотор имеет высокую мощность;
• Высокий механический коэффициент полезного действия. Минимальное количество комплектующих способствует повышению механического КПД.

Характеристики карбюраторного двигателя

Работа двигателя определяется его мощностью, действенным давлением, крутящим моментом, скоростью и частотой вращения коленчатого вала и потребление топлива.

Мощность карбюраторного двигателя, а также его крутящий момент подчиняются скорости вращения коленвала и высоты давления.

Скоростная характеристика карбюраторного двигателя устанавливается наивысшей мощностью, которую реально получить от давления при разной частоте вращения коленвала.

При небольшой скорости движения коленчатого вала давление в цилиндрах невысокое и мощность двигателя, соответственно, тоже небольшая. При ускорении вращения коленвала и давление поднимается, так как горючая смесь сгорает быстрее.

Потребление топлива увеличивается при небольшой частоте вращения коленчатого вала, так как процесс сгорания проходит медленнее, теплоотдача большая, а при увеличении частоты вращения механические и тепловые затраты увеличиваются.

Скоростная характеристика дизельного двигателя определяется при недвижимой рейке топливного насоса, который дает высокую подачу топлива на конкретном режиме скорости и бездымной эксплуатации.

При заведенном двигателе автомобиля количество вращений коленвала меняется. Если беспричинно увеличивается потребление топлива, то происходит это благодаря ухудшению рабочего процесса двигателя.

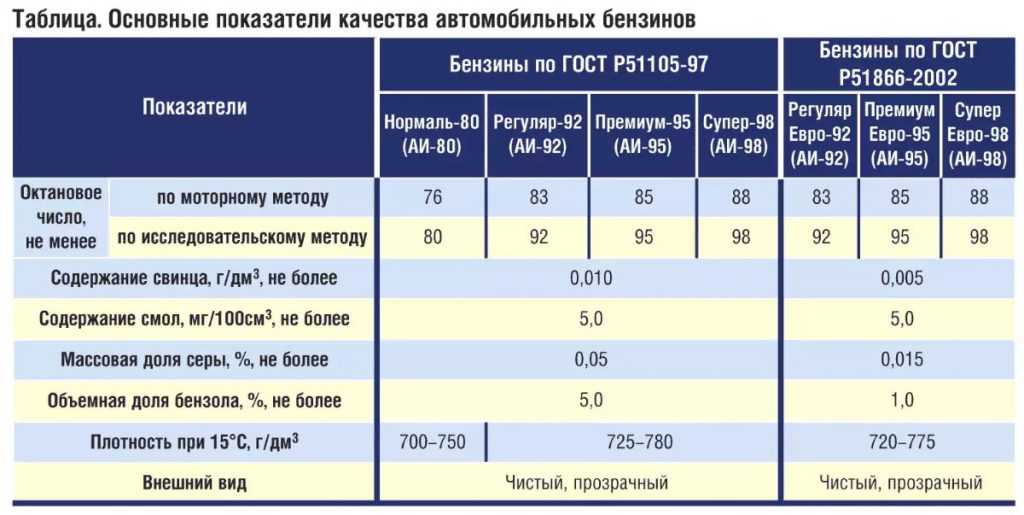

Какой бензин самый лучший?

92, 95 или 98 бензин самый лучший? Классический ответ будет звучать так:

Сознательное большинство водномоторников (ну и автолюбителей, если говорить про двигателе вообще) именно так и поступает. Однако ситуации бывают разные, на то она и жизнь. Например:

Крайне не желательно понижать октановое число. Т.е. вместо 95-го лить 92-ой. А тем более 80-ый. Двигатели внутреннего сгорания с высокой степенью сжатия очень не охотно работают на низкооктановом топливе. Появляется детонация и, как следствие, повышенный износ деталей и узлов. Если ситуация с бензином на вашей АЗС действительно плачевная, то нужно использовать “Октан-корректор”. Он добавляется в топливо и повышает детонационную стойкость бензина. Пару упаковок октан-корректора очень не помешает взять с собой тем, кто планирует длительное путешествие на лодке/катере, особенно в глухие места. Под видом 92-го или 95-го вам легко могут продать обычный 80-ый бензин. Так что не удивляйтесь.

Однако, если нужного бензина нет, октан-корректора с собой тоже нет, а ехать очень надо, то постарайтесь не нагружать свой лодочный мотор по максимуму на низкооктановом бензине. Детонация сильно себя проявляет на богатой смеси и на открытом дросселе. Если можно дойти до места назначения в пол-газа, то так и сделайте. Мотор в итоге вам скажет спасибо.

И еще не менее интересный вопрос:

Главный вопрос – ЗАЧЕМ? Если на заправке нет 92-го, а ехать надо, тогда пожалуйста. Повышение октанового числа для двигателя внутреннего сгорания практически безопасно.

Ерунда. Чистота бензина определяется не октановым числом, а составом фракций (не тех, что в ГосДуме). Для топливной системы мотора это всего лишь жидкость для перекачки и не более того. А вот как бензин будет воспламеняться и гореть в камере сгорания, это уже другой вопрос и напрямую с химической чистотой топлива может не иметь связи вообще.

Есть еще один довольно здравый аргумент:

Здесь прежде всего нужно разобраться почему мотор едет лучше. разберем это дело на автомобильном примере и не спроста.

Наш автомобиль спокойно едет по ровной дороге, водитель решает ускориться и нажимает педаль газа. Двигатель увеличивает обороты, а машина легко набирает скорость. Теперь немного изменим условия. теперь наша машина едет в крутой подъем. Водитель решает ускориться, добавляет газу, но мотор быстро раскрутиться не может, потому что нагрузка на нем большая.И вот именно в таком режиме проявляется преимущество высокооктанового бензина. Там, где 92-ой уже начинает детонировать, 95-ый или 98-ой еще горит нормально и соответственно мощности отдает больше. Это, так называемая, “езда внатяг” на относительно небольших оборотах двигателя.

А теперь давайте подумаем. Часто ли лодочный мотор работает “внатяг”? Так, чтобы при резком добавлении газа был слышен характерный детонационный звук. Мы легко увидим, что на воде ситуации другая. Моторы там работают на оборотах близких к максимальным. А на долевых режимах не имеют критических нагрузок на валу. И если на автомобиле мы сможем получить выгоду в виде повышения приемистости “на низах”. То у лодочного мотора разницу вы, скорее всего, не заметите вообще. Поэтому и лить вместо 92-го 95-ый бензин не имеет особого смысла.

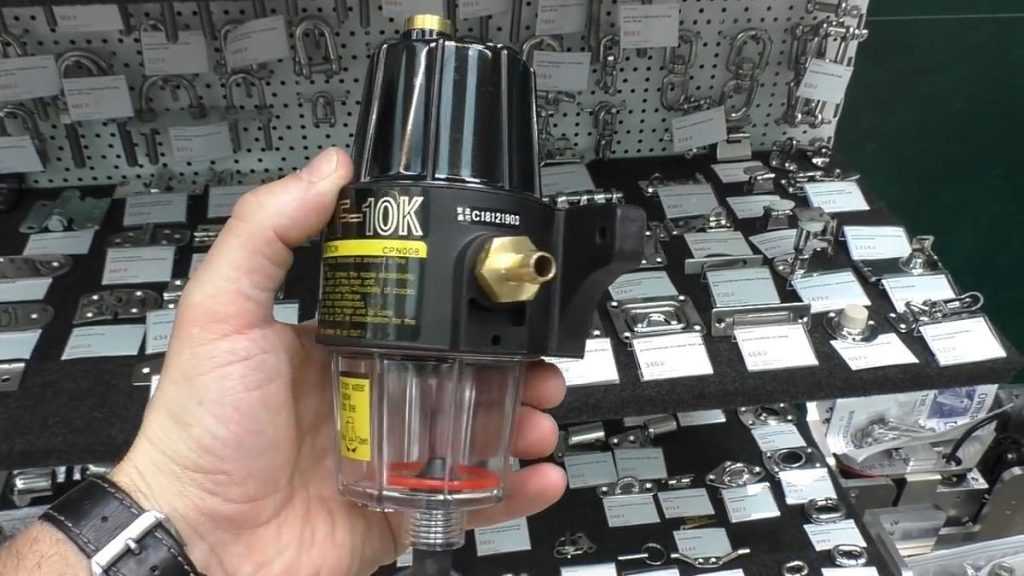

Намного более насущный вопрос для лодочного мотора, если мы говорим о бензине, вода в топливе, из-за которой можно поиметь не мало проблем с двигателем. Мы рекомендуем устанавливать топливные фильтры с водоотделителем, особенно если дело касается современных, инжекторных моторов. Вода, проходя через такой фильтр, оседает в отстойнике, потому что тяжелее бензина. А красное колечко-маркер тонет в бензине, но не тонет в воде. Поэтому всегда будет показывать сколько воды набралось в отстойнике. И эта вода уже не попадет в двигатель. Таким нехитрым устройством вы значительно продлите срок службы вашего любимого лодочного мотора.

Для начала надо разобраться, что такое ТАКТ и ЦИКЛ, чем они отличаются в 2-х и 4-х тактных ДВС

Четырёхтактный ДВС

Рабочий цикл любого четырёхтактного ДВС включает в себя следующие такты (на примере поршневого двигателя):

1. Поршень движется вниз, цилиндр заполняется горючей смесью;
2. Поршень движется вверх, горючая смесь в цилиндре сжимается;
3. Поршень движется вниз, после воспламенения в ВМТ, под действием расширения воспламенённой смеси — рабочий ход;
4. Поршень движется вверх, вытесняя отработавшие газы.

Топливная смесь поступает в камеру над поршнем, там же сгорает и удаляется в выхлопную трубу. Камера коленвала не сообщается с камерой над поршнем.

Четыре такта происходят за ДВА оборота коленвала последовательно, затем цикл повторяется.

Главное отличие — наличие газораспределительного механизма, который в нужное время закрывает и открывает впускные и выпускные окна.

Двухтактный ДВС

Рабочий цикл любого двухтактного ДВС включает в себя следующие такты (так же на примере поршневого двигателя):

1. Сжатие. При сжатии поршень движется вверх, сначала перекрывая впускное окно, а потом выпускное — в камере сгорание начинается сжатие. По мере движения вверх, поршень открывает впускное окно в камеру коленвала и в неё поступает горючая смесь. В верхней мёртвой точке происходит воспламенение горючей смеси, тачинается второй такт.
2. Рабочий ход. После воспламенения, газы расширяются и толкают поршень вниз. По мере движения вниз, поршень закрывает впускное окно и открывает выпускное окно — расширяющиеся прогоревшие газы устремляются в выхлопную трубу. При дальнейшем движении вниз, поршень открывает впускное окно в камеру сгорания и горючая смесь вытесняется из камеры коленвала по каналу в камеру сгорания — вытесняя остатки отработавших газов и заполняя камеру сгорания. Дойдя до нижней мёртвой точки цикл повторяется.

Цилиндр двухтактного двигателя отличается от четырехтактного тем, что имеет окна и каналы, которые объединяют камеру над поршнем с камерой коленвала. Окна расположены таким образом, что поршень закрывает и открывает их своей боковой поверхностью в нужное время, чтобы смеси могли распределяться в цилиндре должным образом.

Главное отличие — камера коленвала сообщается с камерой сгорания над поршнем окнами в цилиндре и каналами. Топливная смесь служит так же смазкой в камере коленвала, поэтому бензин в двухтактных двигателях смешивают с маслом. Пропорция бензин/масло обычно устанавливается производителем и прописывается в инструкции к технике.

Различия2-х и 4-х тактных ДВС

1. Экономичность. Двухтактные ДВС потребляют больше топлива, так как отработавшие газы вытесняются из камеры сгорания топливной смесью — часть топлива вылетает в трубу.
2. Литровая мощность. Двухтактные двигатели выдают большую мощность из того же объёма, так как рабочий ход совершается в каждый оборот. Но часть мощности теряется из-за наличия окон в цилиндре, поэтому литровая мощность больше не в 2 раза, а в 1,6-1,7.
3. Смазка камеры КШМ. В 2-х тактном камера КШМ смазывается смесью бензина и масла, а в 4-х тактном масло подаётся отдельно по каналам.
4. Токсичность выхлопа двухтактных двигателей выше, чем четырёхтактных.
5. Сложность конструкции 4-х тактного двигателя значительно выше за счёт наличия ГРМ и системы смазки.
6. Ресурс 4-х тактного двигателя значительно выше.
7. 2-х тактные двигатели динамичнее и легче, стоимость их дешевле.
8. 4-х тактный двигатель сложнее в обслуживании, опять же из-за наличия ГРМ и системы смазки.

История и применение 2-х и 4-х тактных ДВС

Четырёхтактный двигатель был впервые запатентован в 1861 году, а двухтактный в 1881 году.

Двухтактные двигатели применяются всё реже из-за низкой экологичности и шумности работы, но благодаря малому размеру и весу, они безальтернативно устанавливаются в мотокосы, бензопилы и другой мелкий и оборотистый бензоинструмент. Всё реже двухтактные двигатели применяют в мопедах, скутерах и мотоциклах.

Почти все двигатели мотоциклов СССР, таких «Минск», «Восход», «Иж» — двухтактные.

Четырехтактные моторы распространены очень широко — от мопеда и до самолёта. Если у вас есть машина — она с 99,9%-ой вероятностью оборудована 4-х тактным двигателем.

Спасибо за внимание! Если материал понравился — ставьте лайк!

Навигатор по каналу по , там же можно найти ответы на вопросы: «Что такое ГРМ?», «Виды ДВС» и многое другое.

↑ Коленвал

Коленчатый вал отлит из высокопрочного чугуна и имеет пять опорных (коренных) шеек, закаленных током высокой частоты на глубину 2–3 мм. В заднем конце коленчатого вала имеется гнездо, куда вставляется подшипник ведущего вала коробки передач. Смазочные каналы в шейках коленчатого вала закрыты колпачковыми заглушками, которые запрессованы и для надежности зачеканены в трех точках.

Для продления срока службы коленчатого вала предусмотрена возможность перешлифовки шеек коленчатого вала при износе или повреждении их поверхностей. Шлифованием диаметры шеек уменьшаются на 0,25; 0,5; 0,75 и 1,00 мм.

Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами, установленными в блоке цилиндров по обе стороны заднего коренного подшипника. С передней стороны подшипника ставится сталеалюминиевое полукольцо, а с задней – металлокерамическое (желтого цвета).

Вкладыши коренных и шатунных подшипников тонкостенные, биметаллические, сталеалюминиевые. Вкладыши для 1, 2, 4 и 5-го коренных подшипников имеют на внутренней поверхности канавку (с 1987 г. нижние вкладыши этих подшипников устанавливаются без канавки). Вкладыши центрального коренного подшипника отличаются от остальных вкладышей отсутствием канавки на внутренней поверхности и большей шириной. Все вкладыши шатунных подшипников без канавок, одинаковые и взаимозаменяемые. Ремонтные вкладыши изготавливаются увеличенной толщины под шейки коленчатого вала, уменьшенные на 0,25; 0,5; 0,75 и 1 мм.

Одноцилиндровый четырехтактный бензиновый двигатель принцип работы.

Одноцилиндровый четырехтактный бензиновый двигатель принцип работы.

В наше время на автомобилях используются четырехтактные многоцилиндровые двигатели. Для того, чтобы вы могли самостоятельно ремонтировать двигатель и определять характер неисправности, вначале необходимо узнать его устройство и принцип работы. Для того чтобы представить как же он все таки работает, рассмотрим принцип работы одноцилиндрового четырехтактного бензинового двигателя. Отличие у них только в количестве цилиндров.

Рис 1 – Одноцилиндровый четырехтактный бензиновый двигатель в разрезе.

1 – глушитель. 2 – пружина клапана. 3 – карбюратор. 4 – впускной клапан. 5 – поршень. 6 – свеча зажигания. 7 – выпускной клапан. 8 – шатун. 9 – маховик. 10 – распределительный вал. 11 – коленчатый вал.

1. Принцип работы одноцилиндрового четырехтактного двигателя следующий:
2. Такт впуска.  Такт – это процесс, происходящий в цилиндре за один ход поршня.

   Рис 2 – Такт впуска.

   1 – впускной клапан. 2 – свеча зажигания. 3 – выпускной клапан. 4 – шатун.

   Направление вращения коленчатого вала происходит по часовой стрелке. Вначале поршень у нас находится в верхней мертвой точке ВМТ. За первый такт коленчатый вал совершает пол оборота (180 градусов), тем самым перемещая поршень из ВМТ в нижнюю мертвую точку НМТ. Когда поршень перемещается вниз, у нас в цилиндре создается разряжение. Одновременно с перемещением поршня открывается впускной клапан 1, в конце первого такта клапан откроется полностью. Благодаря создавшемуся разряжению в цилиндре засасывается горючая смесь, которая представляет собой смешанные пары бензина с воздухом. Не забываем, что в цилиндре у нас еще присутствуют продукты сгорания от предыдущего цикла. В итоге это все смешивается и у нас получается рабочая смесь. Подробнее о такте впуска.

3. Такт сжатия.

   Рис 3 – Такт сжатия.

   Следующий оборот на 180 градусов приводит перемещение из НМТ в ВМТ. В этом такте оба клапана у нас закрыты, что приводит рабочую смесь к сжатию и повышению давления до 1.8 МПа и температуры 600 градусов Цельсия. Подробнее о такте сжатия.

4. Такт расширение. Рабочий ход.

   Рис 4 – Такт расширение. Рабочий ход.

   По окончанию сжатия происходит воспламенение рабочей смеси от искры создаваемой свечей 2 и ее сгорание. Что приводит к увеличению температуры до 2500 градусов Цельсия и давления до 5 МПа. За счет резкого повышения давления, поршень начинает перемещаться вниз, толкая шатун 4, который в свою очередь совершает вращательное действие на коленчатый вал. В этом такте совершается полезная работа, тепловая энергия преобразуется в механическую. При подходе поршня к НМТ начинает открываться выпускной клапан 3, через который отводятся отработанные газы. В результате температура у нас падает до 1200 градусов, а давление до 0.65 МПа. Подробнее о такте рабочего хода.

5. Такт выпуска.

   Рис 5 – Такт выпуска.

   В этом такте у нас полностью открывается выпускной клапан 3. Поршень перемещается из нижней мертвой точки в высшую, выталкивая отработанные газы. Далее газы попадают в выпускной коллектор, затем пройдя через глушитель в атмосферу. В конце такта температура в цилиндре падает до 500 градусов, а давление до 0.1 МПа. Полностью цилиндр от отработанных газов не освобождается, какой-то их процент остается и участвует в последующем такте. Подробнее о такте выпуска.

В процессе работы двигателя все перечисленные такты повторяются циклически. При 3 такте, где совершается рабочий ход поршня, механическая энергия от коленвала передается маховику, которую он накапливает и использует ее в последующих тактах. Благодаря маховику работа двигателя становится ровной и устойчивой.

Масло для четырехтактного двигателя

Масла делятся на два типа – для двигателей с воздушным и водяным охлаждением. Температура поршней в моторах с воздушным охлаждением гораздо выше, чем в случае с водяным, поэтому первые более требовательны к маслу.

Хотя в зимний период техника с воздушным охлаждением четырехтактного двигателя используется реже (в основном садовая и сельскохозяйственная техника, мотоциклы, моторные лодки и т.д используются летом), вопрос для ее владельцев стоит достаточно остро. Зимой актуально масло для квадроциклов, снегоходов и т.д.

Главное, и летом и зимой – это характеристики, позволяющие маслу сразу после запуска двигателя создать защитную пленку на механизмах

Это важно, даже если двигатель новый или бывший в употреблении, но в идеальном состоянии. Сравнительный анализ разных марок показывает, что масло может быть минеральным или синтетическим

Разница между летними и зимними маслами определяется степенью вязкости и шириной диапазона температур, при которых конкретные марки масла можно применять. Число перед литерой W указывает на предел температуры, при которой масло густеет. Число после означает предельную температуру эффективного использования этого масла. Бывают всесезонные масла, например, 10w30. Аббревиатура SAE обозначает международный стандарт, по которому классифицируются моторные масла.

Высоковязкие масла, например, Sae 30 или Sae 40 ориентированы на летний период, а низковязкие (5W30 или близкие к нему) на зимний. Зимние масла летом будут ускоренно испаряться и не обеспечат смазку. Летние масла будут быстро густеть при низких температурах, осложняя работу мотора.

Эксплуатационные показатели

Теперь об эксплуатационных показателях.

Литровая мощность.

Во многом 2-тактные двигатели по этим показателям лучше. Сказывается затраченная и полученная энергия на осуществление одного рабочего цикла.

У 2-тактного двигателя каждый оборот – это один полный цикл, что обеспечивает больший показатель литровой мощности – отношению объема цилиндра к выходной мощности. В среднем литровая мощность 2-тактного мотора выше, чем у 4-тактного в 1,5 раза.

Удельная мощность.

Еще один показатель, по которому 2-тактный мотор превосходит 4-тактный – это удельная мощность.

Данный показатель характеризует отношение выходной мощности к общей массе двигателя.

Проигрывая в мощностных показателях, 4-тактный двигатель лучше по показателям расхода топлива.

У него подача смеси происходит дозировано, через впускное окно, при этом выпускное – закрыто.

У 2-тактного же мотора существует момент, когда выпускное и перепускное окна оказываются открытыми, при этом поступающее топливо частично выходит через выпускное окно вместе с продуктами горения, то есть, часть топлива не участвует в процессе, а просто вылетает в атмосферу.

Водородный двигатель для автомобиля, как избавиться от нефтяной зависимости

Смазка двигателя.

У 4-тактного мотора имеется система смазки, обеспечивающей смазку всех узлов, но при этом масло циркулирует по закрытой системе, потери его незначительны и в основном из-за износа двигателя.

Смазка 2-тактного мотора производится вместе с топливом, а значит, выполнив свою функцию масло попадает в цилиндр, где и сгорает.

Надежность моторов.

По поводу надежности конструкции этих моторов, то здесь довольно интересная ситуация.

Конструктивно 2-тактный мотор проще, а значит и надежнее. Но у 4-тактного мотора есть более совершенная система смазки, которая обеспечивает больший ресурс мотору.

Вот и получается, что оба мотора надежны, но каждый по-своему. А вот по ремонтопригодности 2-тактный мотор все-таки лучше.

Та же совместная смазка вместе с топливом у 2-тактных двигателей сказывается и на экологичности этого мотора. Сгорание масла в большей степени обеспечивает загрязнение атмосферы.

Совмещение рабочих тактов у 2-тактного двигателя сказывается на шумности работы установки, она несколько выше, чем у 4-тактного агрегата.

Зато отсутствие дополнительных систем и механизмов обеспечивает более легкую и менее металлоемкую конструкцию, что сказывается на общей массе установки.

Более сложная конструкция 4-тактной установки играет и положительную роль.

У этих моторов существует возможность модернизации системы питания, применение инжекторных систем с раздельной подачей топлива и воздуха в цилиндры, повышающих мощность и экономичность двигателей.

У 2-тактных моторов возможность совершенствования ограничена все той же смазкой вместе с топливом. Хотя попытки улучшить показатели этих моторов осуществляются постоянно.

Также читайте по каким причинам и на каких двигателях гнет клапана.

Устройство двигателя автомобиля

Для того, чтобы понять принцип работы двигателя, нужно иметь некоторые представления о самом двигателе и его строении.

В устройстве двигателя поршень является ключевым элементом рабочего процесса. Поршень выполнен в виде металлического пустотелого стакана, расположенного сферическим дном (головка поршня) вверх. Направляющая часть поршня, иначе называемая юбкой, имеет неглубокие канавки, предназначенные для фиксации в них поршневых колец. Назначение поршневых колец – обеспечивать, во-первых, герметичность надпоршневого пространства, где при работе двигателя происходит мгновенное сгорание бензиново-воздушной смеси и образующийся расширяющийся газ не мог, обогнув юбку, устремиться под поршень. Во-вторых, кольца предотвращают попадание масла, находящегося под поршнем, в надпоршневое пространство. Таким образом, кольца в поршне выполняют функцию уплотнителей. Нижнее (нижние) поршневое кольцо называется маслосъемным, а верхнее (верхние) – компрессионным, то есть обеспечивающим высокую степень сжатия смеси.

Когда из карбюратора или инжектора внутрь цилиндра попадает топливно-воздушная или топливная смесь, она сжимается поршнем при его движении вверх и поджигается электрическим разрядом от свечи системы зажигания (в дизеле происходит самовоспламенение смеси за счет резкого сжатия). Образующиеся газы сгорания имеют значительно больший объем, чем исходная топливная смесь, и, расширяясь, резко толкают поршень вниз. Таким образом тепловая энергия топлива преобразуется в возвратно-поступательное (вверх-вниз) движение поршня в цилиндре.

Далее необходимо преобразовать это движение во вращение вала. Происходит это следующим образом: внутри юбки поршня расположен палец, на котором закрепляется верхняя часть шатуна, последний шарнирно зафиксирован на кривошипе коленчатого вала. Коленвал свободно вращается на опорных подшипниках, что расположены в картере двигателя внутреннего сгорания. При движении поршня шатун начинает вращать коленвал, с которого крутящий момент передается на трансмиссию и – далее через систему шестерен – на ведущие колеса.

Технические характеристики двигателя.

При движении вверх-вниз у поршня есть два положения, которые называются мертвыми точками. Верхняя мертвая точка (ВМТ) – это момент максимального подъема головки и всего поршня вверх, после чего он начинает движение вниз; нижняя мертвая точка (НМТ) – самое нижнее положение поршня, после которого вектор направления меняется и поршень устремляется вверх. Расстояние между ВМТ и НМТ названо ходом поршня, объем верхней части цилиндра при положении поршня в ВМТ образует камеру сгорания, а максимальный объем цилиндра при положении поршня в НМТ принято называть полным объемом цилиндра. Разница между полным объемом и объемом камеры сгорания получила наименование рабочего объема цилиндра.

Суммарный рабочий объем всех цилиндров двигателя внутреннего сгорания указывается в технических характеристиках двигателя, выражается в литрах, поэтому в обиходе именуется литражом двигателя. Второй важнейшей характеристикой любого ДВС является степень сжатия (СС), определяемая как частное от деления полного объема на объем камеры сгорания. У карбюраторных двигателей СС варьирует в интервале от 6 до 14, у дизелей – от 16 до 30. Именно этот показатель, наряду с объемом двигателя, определяет его мощность, экономичность и полноту сгорания топливо-воздушной смеси, что влияет на токсичность выбросов при работе ДВС. Мощность двигателя имеет бинарное обозначение – в лошадиных силах (л.с.) и в киловаттах (кВт). Для перевода единиц одна в другую применяется коэффициент 0,735, то есть 1 л.с. = 0,735 кВт.

Рабочий цикл четырехтактного ДВС определяется двумя оборотами коленчатого вала – по пол-оборота на такт, соответствующий одному ходу поршня. Если двигатель одноцилиндровый, то в его работе наблюдается неравномерность: резкое ускорение хода поршня при взрывном сгорании смеси и замедление его по мере приближения к НМТ и далее. Для того, чтобы эту неравномерность купировать, на валу за пределами корпуса мотора устанавливается массивный диск-маховик с большой инерционностью, благодаря чему момент вращения вала во времени становится более стабильным.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:

Share

Поделиться

Лада 2106 1980, двигатель бензиновый 1.6 л., 76 л. с., задний привод, механическая коробка передач — фотография

Комментарии 9

Здравствуйте! Супер обзор подкапотного пространства! Всё как должно быть, выглядит замечательно. И хомуты, и гофра, и реле регулятор, и маркировки различные — всё создаёт образ настоящей ранней «шестерки». Прямо бальзам на душу для меня, жигулиста хоть и с не большим стажем, но очень придирчивого и дотошного:D. Ваш пост подталкивает меня тоже сделать подобный обзор. Конечно, у меня не все ещё идеально, но, как говорится, боремся:)

Если не секрет, за сколько взяли ваш экземпляр?

Здравствуйте! а могли бы Вы сфотографировать крепление расширительного бачка (и бачок в целом)? У меня что то с этим бачком не так, криво стоит, видимо когда снимал нужные детали потерял

Я уже вернулся в Москву. К сожалению, сфотографировать уже не получится. Отец в гараже бывает редко. (

Гляньте на видео, может там попало в кадр то, что вам нужно.

Уххх, карбосик не плохой стоит!)))

Классно!И вибрационный РР-380 на месте, и латунный радиатор, классно в общем!А насчёт вспомогательной верёвочки троса — и вовсе идеально! У меня лично так кусочек троса продлён до дефлектора и скрыт от пытливых глаз. Всё это сделал после того, как оборвало короткий трос, который был только возле замка, несколькочасовых мучений открывания капота строго без повреждений и т.д. Нашёл специально в продаже длинный трос, обмотал пару раз его на замке, а конец продлил чуть дальше, и теперь моя душа спокойна

Когда двухтактный двигатель заменит четырехтактный

Двухтактные двигатели скоро заменят в автомобилях четырехтактные. Идея, которая пришла в голову инженеру Петеру Хофбауеру сделает маленькую революцию в мировом автомобилестроении. Он доказал, что двухтактный движок может применяться не только в газонокосилках и подвесных лодочных моторах, но и в автомобилях. По своим показателям двухтактный движок способен превзойти автомобильный четырехтактный.

Двухтактный двигатель в автомобилях – еще лучше, еще легче, еще эффективнее

Идея двухтактного двигателя для автомобилей не нова, но до сих пор никому не удавалось ее реализовать из-за инженерных препятствий. Однако Петер Хофбауер сделал прорыв в этой области, за что и получил награду в 2011 году за конструкцию двухтактного двигателя, который лучше и эффективнее традиционного четырехтактного.

Относительно простые и легкие, двухтактные движки, используемые в бензопилах и навесных лодочных моторах, прекрасно подошли бы легковым машинам. Подошли, если бы не их минусы – двухтактники сильнее загрязняют окружающую среду, в сравнении с четырехтактными. Плюс ко всему они требуют более качественного масла, у них больше расход топлива. Зато на высоких оборотах двухтактники более приемистые. При меньших чем у черехтактника размерах, в двухтактниках камера сгорания больше, а движение поршня медленнее, из-за чего ТВГ (температура выхлопных газов) выше. Атмосфера страдает, Greenpeace протестует. «Я потратил как минимум 50 миллионов долларов компании GM, чтобы доказать, что двухтактники никогда не будут использоваться в легковых машинах», говорит ветеран General Motors Дон Ранкл. Однако движок со встречным движением поршней, разработанный Петером Хофбауером, изменил точку зрения Ранкла.

Как и в других двигателях со встречным движением поршней или плоских движках, поршни в созданном Петером двухтактнике движутся горизонтально. «Момент истины» для Хофбауера настал, когда бывший инженер компании Volkswagen обдумывал, в чем же слабые места встречного движения поршней мотора VW. «И в тот момент я подумал, Боже, ведь все настолько просто! Нужно заменить головку блока цилиндров на головку с движущимся поршнем и впускным окном!».

И его идея выстрелила! Созданному Хофбауером двухтактному двигателю требуется вдвое меньше запчастей, чем аналогичному четырехтактному, поэтому весит он на 30% меньше. В зависимости от конфигурации, двухтактник вырабатывает энергию на 15-50-процентное эффективней, чем это делает четырехтактный. Благодаря уникальной архитектуре и нескольким ключевым нововведениям, двигатель со встречно движущимися поршнями выпускает значительно меньше выбросов, чем типичный двухтактный. Сейчас компания EcoMotors, один из спонсоров автомобильной выставки в Бьюли, на которую работает Петер Хофбауер, сосредоточена на создании двухтактных силовых установок для грузовиков и уже имеет прототип дизельного мотора мощностью в 240 лошадиных сил.

Теперь о конструкции прототипа двухтактного двигателя, которым Хофбауер пытается оснастить автомобили будущего.
