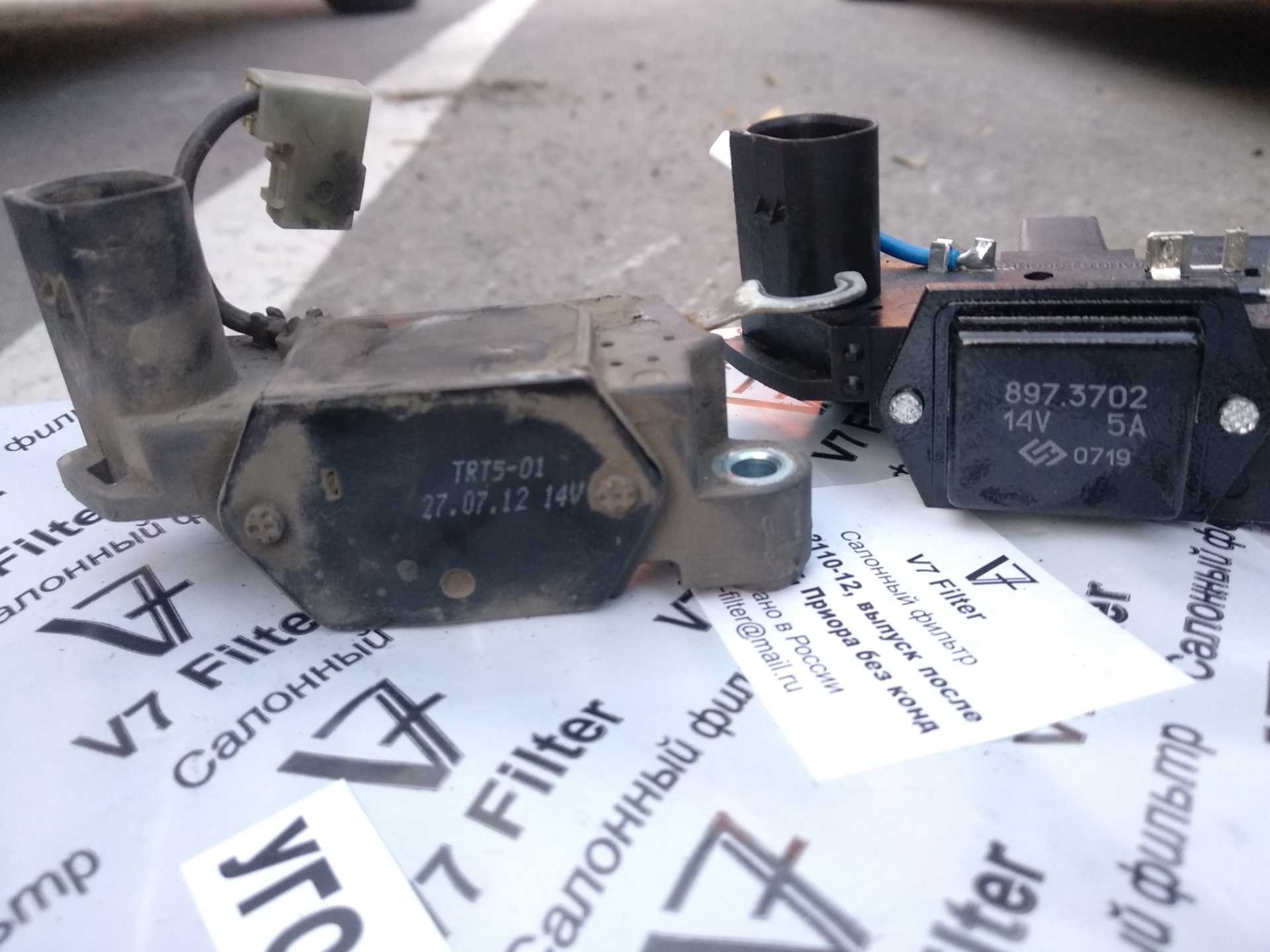

Регулятор напряжения на генератор приора 115а

Основные признаки неисправности

Существует два основных «симптома» поломки реле. Это недозаряд или перезаряд аккумулятора. Также неисправность детали можно определить по тусклому свечению фар либо по изменению их яркости при повышении оборотов двигателя.

При недозаряде машина будет запускаться с большим трудом. Однако проявление этого «симптома» может быть и не связано с генератором. Поэтому в первую очередь следует удостовериться в исправности АКБ.

Если же происходит перезаряд батареи — можно не сомневаться, что проблема кроется именно в поврежденном реле. Существуют и другие возможные причины перезаряда, но они встречаются крайне редко. Из-за перезаряда может начаться выкипание АКБ. Определить это можно по уменьшению количества электролита в банках и появлению на батарее белого налета.

При возникновении подозрений на перезаряд или недозаряд АКБ следует провести диагностику генератора.

Первые признаки неисправности реле-регулятора

Как проверить реле-регулятор генератора. Основным признаком отклонения выходного напряжения генератора является затрудненный пуск двигателя. Особенно часто это проявляется в холодное время года. Проверьте аккумуляторную батарею. Она должна быть чистой и сухой. На ней не должно быть белых выделений. Если они присутствуют, то возможно регулятор вышел из строя, и идет перезаряд батареи, вызывая закипание электролита.

На автомобиле наблюдается слишком яркое свечение ламп накаливания. При этом они часто перегорают. В салоне авто стоит запах горелой проводки. Нередки случаи перегорания предохранителей. При включенных фарах яркость света напрямую зависит от частоты оборотов двигателя. Все это говорит о том, что, возможно, вышел из строя стабилизатор напряжения. А попросту регулятор. Кстати, затрудненный пуск двигателя может наблюдаться как при избыточном, так и недостаточном напряжении.

Следите за контрольной лампочкой зарядного тока. Она находится на щитке приборов. Загорается красным цветом с символикой аккумулятора. Может гореть либо в полный накал, либо половина накала. При запущенном двигателе это говорит о неисправности генератора.

Электрическая неисправность генератора может проявляться тремя способами:

1. Полное отсутствие какого-либо напряжения.
2. Сильно заниженное напряжение.
3. Сильно завышенное напряжение.

​При любой из выше перечисленных неполадок в первую очередь рекомендуется проверить работоспособность реле-регулятора генератора.

Как проверить реле лампой

На многих современных автомобилях реле объединено с щетками. В этом случае проверить регулятор можно с помощью лампы накаливания. Порядок действий будет следующим:

1. Чтобы добраться до детали, нужно открутить крепежные болты и снять клеммы. Реле находится в задней части генератора.
2. Для проверки необходимо подготовить лампочку на 12В с патроном, провода, вольтметр, а также блок питания (не более 20В).
3. Далее потребуется собрать следующую схему.

После подключения лампочки она должна загореться. При этом напряжение постепенно повышается. Когда оно достигает 14.5В, лампочка должна погаснуть. Если это происходит позже, значит, реле-регулятор неисправен.

При уменьшении напряжения лампа должна загореться снова.

Данный способ проверки можно использовать и для некоторых моделей регуляторов, не совмещенных с щетками.

Проверка мультиметром без демонтажа

Проверить состояние реле можно с помощью мультиметра. При этом демонтаж генератора не выполняется. Перед началом диагностики достаточно очистить клеммы батареи (их окисление может сказаться на работе авто и показаниях измерительного прибора).

Порядок диагностики таков:

1. Сначала требуется запустить двигатель и дать ему прогреться несколько минут.
2. Далее необходимо подсоединить щупы мультиметра к клеммам аккумулятора. На приборе при этом выставляется значение в 20В.
3. После этого измеряется напряжение. Оно должно находиться в пределах 13.2-14В. Такие показания для большинства автомобилей считаются нормальными.
4. Теперь необходимо увеличить обороты двигателя (до 2-2.5 тысяч). Напряжение должно вырасти примерно на 0.2В.
5. Если превышает 3 500 оборотов, мультиметр должен показать 14-14.5В, но не более.

Серьезные отклонения в показаниях прибора говорят о наличии поломок реле-регулятора.

Ремонт или замена регулятора напряжения – что выбрать

При выходе из строя различных деталей водитель принимает часто сложное для себя решение: ремонтировать деталь и установить новую. С реле-регулятором автомобиля такая дилемма возникает только в том случае, когда используется автомобиль, выпущенный несколько десятилетий назад. Новую запчасть на раритетные модели машин практически невозможно приобрести, а детали из разборки могут быть сомнительного качества. Когда для регулировки уровня заряда батареи используется интегральное устройство (шоколадка), то такое устройство не подлежит ремонту. Детали, устанавливаемые в реле-регуляторы этого типа можно восстановить, но эта работа потребует наличия определенных знаний и навыков, а также значительных временных затрат.

Замена реле-регулятора генератора

Если реле-регулятор уже невозможно использовать по назначению, то следует установить новую деталь. Совмещенный элемент меняется в такой последовательности:

• Отключить минусовой клеммы аккумулятора.
• Отсоединить фиксаторы.
• Снять крышку щеточного узла.
• Отключить диодный мост.
• Открутить гайки контактной группы.
• Открутить резьбовые элементы, удерживающие регулятор.
• Снять деталь.

Установка нового регулятора осуществляется в обратном снятию порядке. При выполнении этой операции следует правильно подключить контакты элемента.

В зависимости от модели генератора процесс замены реле-регулятора может немного отличаться. Главное, выполнить демонтаж, по возможности, не повредив другие элементы генераторной установки.

Заменить отдельный элемент намного проще. Для этой цели достаточно отсоединить основные 2 контакта от устройства, снять изделие с корпуса автомобиля и установить на его место новую деталь. Затем правильно подключить ранее демонтированные провода и проверить работу устройства. Для этого достаточно запустить двигатель и замерить напряжение на клеммах аккумулятора при различных значениях оборотов.

Ремонт регулятора напряжения

Старые модели реле-регуляторов, которые устанавливаются отдельно, можно попытаться разобрать и отремонтировать. Следует сразу отметить небольшую перспективность такого занятия, но если прозвонить внутренние элементы с помощью мультиметра и найти сгоревшую деталь, то можно полностью восстановить работоспособность регулятора.

Ремонт реле регулятора может занять слишком много времени, поэтому намного проще и правильнее приобрести новое изделие или снять устройство с другого автомобиля, в котором эта деталь находится в заведомо исправном состоянии.

Чтобы узнать правильно работает автомобильный реле-регулятор или нет, достаточно провести несложную диагностику с применением мультиметра или контрольной лампы. Если проверяемое устройство не подает признаков жизни, то достаточно поменять деталь, чтобы восстановить работоспособность электрической системы. Ремонт «шоколадки» или «таблетки» практически невозможен, но и другие типы регуляторов тоже поддаются восстановлению с большим трудом. Поэтому если отсутствует зарядка аккумулятора либо на батарею подается слишком большое напряжение, необходимо приобрести новое изделие в специализированном магазине.

Старый тип или проверка 591.3702-01

Это совсем старый тип реле, он устанавливался еще на «копейки», а также на многие заднеприводные автомобили. Он также всегда отдельно крепился на кузове, но проверка здесь немного отличается по контактам.

Если взять их маркировку, то их всего два – «67» и «15». Первый контакт «67» — это минус как собственно и корпус реле, а вот «15» — это плюс. Принцип действия такой же, подсоединяем наше зарядное устройство  — начинаем проверку, повышаем напряжение до 14,5В, дальше смотрим на лампу. Если отключилась хорошо, нет – плохо, замена.

 Есть еще один «лайфхак» – если подключить лампочку, в обход реле регулятора к проводам которые шли на контакты 15 и 67, далее снять с плюсовой клеммы АКБ провод – если мотор не заглох, значит генератор «живой».

Ремонт реле-регулятора японского мотоцикла.

На многих японских мотоциклах стоят тиристорные реле-регуляторы и они иногда выходят из строя. Цена нового реле- регулятора, по сравнению с ценами на отечественные детали, многих может неприятно удивить. К тому же попытка установить реле от автомобиля не всегда заканчивается успехом. Но ничего сложного в схеме мотоциклетных реле-регуляторов нет и их можно отремонтировать своими силами. В этой статье будет показан ремонт реле мотоцикла фирмы Кавасаки, но по такому принципу можно отремонтировать и реле других японцев, так как принцип работы у всех почти одинаковый.

Выход из строя реле обнаруживается просто: при проверке проводка цела и генератор тоже (о генераторе и его неисправностях можно почитать здесь, а о глюках в проводке вот тут), а аккумулятор не заряжается. Реле регулятор японского мотоцикла многие считают не ремонтопригодным, но его можно вернуть к жизни.

Как правило, выходят из строя силовые тиристоры VS1-VS3. Неисправную деталь можно вычислить при помощи тестера. Для этого нужно по очереди «прозвонить» контакты А1-А3 относительно общего вывода на разъёме реле. При этом нужно подавать «-» тестера на общий вывод. Иногда пробивает какой-то один тиристор, но чаще приходится менять все. Аккуратно, чтобы не повредить расположенные под ним детали, удалите слой герметика, найдите выводы, показанные на рисунке общего вида (будьте внимательны: расположение деталей может быть и другим).

Затем нужно перекусить проволочные перемычки a. b. c. d. f (если меняете только один тиристор, то отсоединяйте, естественно, только его), после чего удаляйте неисправные детали . В качестве замены можно использовать следующие отечественные полупроводниковые приборы. При мощности генератора до 300Вт можно применить Т112-16-20. Если мощность не превышает 140Вт, подойдут и не столь мощные, но более распространённые КУ-202 ( лучше те, что с индексом «Н»). Возможны и другие варианты, но придётся уточнить расположение выводов и характеристики приборов.

Устанавливать их можно как в корпусе реле-регулятора, так и на отдельном радиаторе, но в том и другом случаях только через слюдяные прокладки. После монтажа тестером проверьте качество изоляции. Если детали исправны, наладка не потребуется. После сборки обязательно залейте полость прибора герметиком или эпоксидкой!

Этот способ ремонта подтверждён двухлетней эксплуатацией мотоциклов фирмы Kawasaki.

Как проверить регулятор напряжения генератора

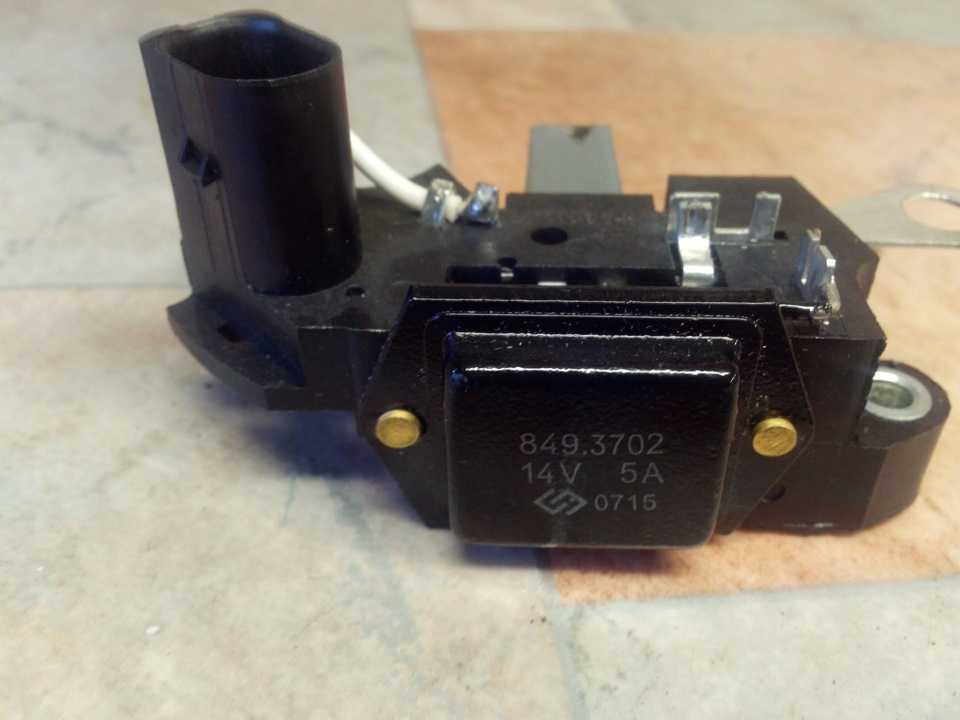

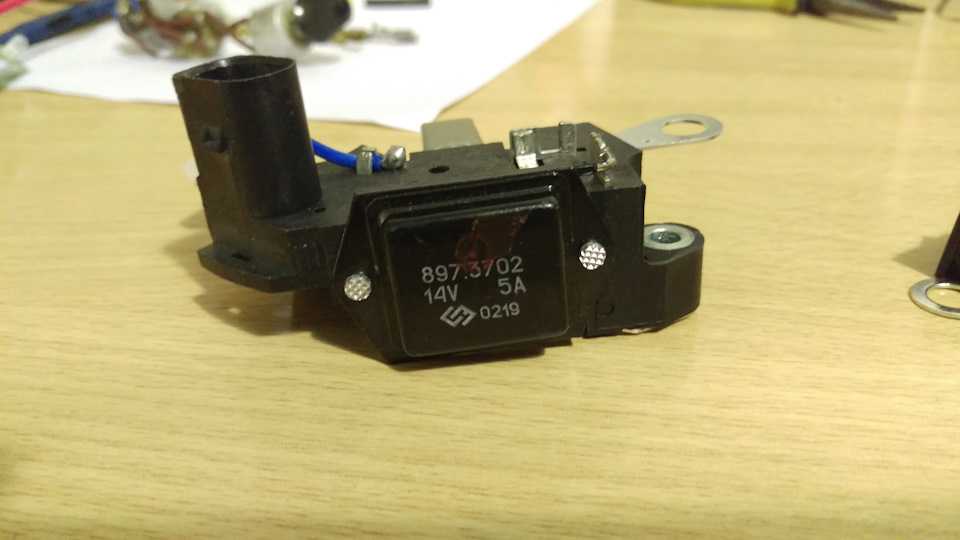

Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

Типы реле-регуляторов напряжения генератора

Разобравшись в том, какие типы реле напряжения могут устанавливаться на генератор автомобиля, можно будет правильно выполнить диагностические и ремонтные работы. На современных автомобилях могут использоваться устройства следующих типов:

• Совмещенные.
• Отдельные.

Совмещенные элементы представляют собой устройства, которые интегрированы в щеточный узел непосредственно в корпусе генератора. Отдельные элементы могут быть установлены на кузове автомобиля в любом месте моторного отсека. Реле-регуляторы такой конструкции подключаются к генератору и аккумулятору посредством электрических проводов.

Отдельные реле-регуляторы в современных автомобилях практически не применяются. Связано это с тем, что совмещенные изделия не требуют выделения отдельного места и подключения дополнительных проводников. Кроме того, такие детали часто объединены в одном корпусе с щеточным узлом, что позволяет максимально оптимизировать работу устройства.

Для чего стоит мощный резистор на регуляторе напряжения генератора Г273?

Первоначальное возбуждение, как для всех автомобильных генераторов, происходит от аккумулятора. При включении выключателя приборов и стартера (ВП и СТ), плюс 24В, приходит на точку В регулятора напряжения, регулятор открывается, и ток идет от плюса аккумулятора, на плюс генератора. Если на обмотку возбуждения 14 вольтового ротора попадет 24 Вольта, то обмотка почти сразу сгорит, поэтому далее, ток возбуждения идет через мощный резистор 75 Ом. Когда генератор заработал, ток возбуждения идет уже не от выхода генератора, где, действует 28 Вольт, а от средней точки обмотки, где как уже было сказано, напряжение пониженное (этот ток замыкается через диодный мост, поэтому выпрямляется).

То есть, резистор 75 Ом при первоначальном возбуждении ограничивает ток в обмотке ротора, рассчитанной на 12 В.  Этот резистор, также, защищает обмотку возбуждения и регулятор напряжения от перегрева при включенном зажигании и неработающем двигателе.

Положительный опыт использования схемы генераторов с дополнительными диодами, определил выпуск следующего поколения генераторов для КАМАЗа. Регулятор напряжения Я120М1, позволяет разделить ток возбуждения и ток управления регулятором. В схеме с дополнительными диодами генератор возбуждается через лампочку маленьким начальным током, а потом, когда генератор заработал, ток возбуждения идет от обмотки генератора и выпрямляется дополнительными диодами. Так возникает короткий путь тока возбуждения. Схема не боится разрядки аккумулятора через обмотку возбуждения, когда включен ВП и СТ, а двигатель не работает.

Применение таких генераторов требует, применение лампочки для ограничения тока первоначального возбуждения. Лампочка стоит в панели приборов и позволяет контролировать работу генератора. В этой схеме появляется дополнительный провод от панели приборов к генератору.

Полезно знать, что в таких генераторах применяется уже свой ротор, рассчитанный на 28 Вольт, его сопротивление около 8-и Ом.

Регуляторы напряжения КАМАЗовских генераторов

Я120 М1,   аналоги   77.3702 , 443.3702 412.3702

Я120М1И2   аналог 77.3702-02

Я120М12 ,  аналог   77.3702-01

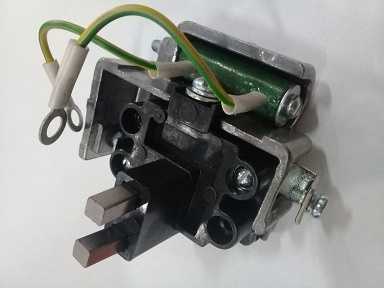

     регулятор генератора Г273 с гасящим резистором 75Ом  Внутри установлен регулятор Я120М1

Регулятор генератора с доп диодами 1312.3771. Внутри установлен регулятор Я120М1 или  Я120 М12

Регулятор напряжения рекомендуется Я120М12, хотя работает и Я120М1

По вопросу замены регуляторов напряжения на КАМАЗ

Нужно ставить на генератор только тот регулятор напряжения, который стоял, другой не подойдет. То есть, на Г273В1 не подойдет регулятор от генераторов 1312 (без резистора). На генераторы 1312.3771 и его его односхемные модели, нельзя ставить генератор с резистором, или надо его переделывать, проще купить такой какой нужно.

Генераторы С доп. диодами

1312.3771Т 2712.3702

1322.3771

1332.3771

1352.3771

3112.3771 аналог 6582.3701   Генераторы большого размера, но выполнены по такой же схеме с доп. диодами, и их, в крайнем случае, тоже можно заменить на Г 273В1

3142.3771

Есть еще «Ураловский» генератор 1702.3771

Теперь основной вопрос темы.

Можно.  Провод лампочки остается лишним. Лампочка престает работать, но контролировать зарядку можно по амперметру.

Можно. Провода от лампочки нет, но первоначальное возбуждение генератора можно сделать прямо от аккумулятора, для этого надо подсоединить вход доп. диодов (куда должен подключаться провод лампочки) прямо к выходу генератора, к этой точке подключен и аккумулятор.

Аккумулятор при таком подключении не разрядится если выключен ВП и СТ, регулятор будет закрыт и ток  через обмотку возбуждения протекать не будет.

По вопросу замены регуляторов напряжения на КАМАЗ

Нужно ставить на генератор только тот регулятор напряжения, который стоял, другой не подойдет. То есть, на Г273В1 не подойдет регулятор от генераторов 1312 (без резистора). На генераторы 1312.3771 и его его односхемные модели, нельзя ставить регулятор  с резистором, или надо его переделывать, проще купить такой, который нужно.

Рекомендации по увеличению срока службы регулятора

Если неисправность реле-регулятора не будет вовремя обнаружена, то может потребоваться замена АКБ. Постоянное кипение электролита или полная разрядка оказывают очень негативное воздействие на работоспособность батареи. Чтобы минимизировать негативное влияние таких ситуаций следует правильно ухаживать за элементами электрической системы автомобиля, чтобы не допускать выхода регулятора из строя. Наиболее эффективными профилактическими мерами, направленными на поддержание этой детали в работоспособном состоянии, являются:

• Регулярная чистка генератора. Наличие внутренних замыканий в обмотке статора и ротора могут являться основной причиной выхода регулятора из строя, поэтому регулярное проведение обслуживание этой детали позволит существенно продлить срок службы «шоколадки» или устройства, устанавливаемого отдельно в моторном отсеке.
• Плановая и внеплановая подтяжка ремня генератора. При наличии даже незначительного проскальзывания ремня может наблюдаться существенное снижение производительности генератора, поэтому при малейшем подозрении на ослабление этого элемента следует незамедлительно выполнить настроечные работы.
• Очистка контактных проводов от окисления. Качественное поступление электрического тока от генератора к потребителям позволит избежать скачков электричества и выхода из строя многих устройств, в том числе реле-регулятора.

Регулярный контроль напряжения на клеммах аккумулятора при различных режимах работы двигателя позволит своевременно определить неправильную работу реле регулятора. Обнаружение поломки на ранней стадии развития проблем позволит избежать серьезных последствий.

Замена больших генераторов на КАМАЗ, генератор 6582.3701 и 3122.3771 вместо Г288 см здесь

Замена генераторов на КАМАЗ. Генераторы типа 94  см. здесь

Схема генератора с пятипиновым разъемом на КАМАЗ

На следующем поколении машин ставился уже более продвинутый генератор 1312.3771 и его аналоги. Если его поставить на место генератора Г273В1, то он тоже будет работать.

Эта схема подойдет и для больших генераторов 6582.3701 и 3122.3771

Разберемся в нюансах.

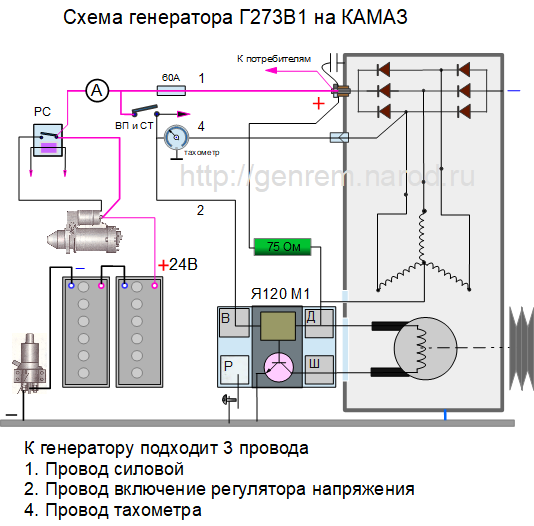

Генератор Г273В1 28В, 45А. Унаследовал схему и конструкцию генератора Г273. Аккумулятор и генератор связаны через несколько точек, что снижает надежность соединения, но придется с этим мириться. На всех генераторах  этого поколения ставится регулятор напряжения Я120 и его модификации.

Регулятор напряжения Я120М1, выполнен по схеме с двумя входами. Один вход для тока возбуждения, второй для включения регулятора. Смысл разделенных входов в том, чтобы ток возбуждения пропускать прямо изнутри генератора, и не проводить его по длинному пути через Вп и СТ – (выключатель приборов и стартера  —  тоже, что и замок зажигания).

Производители при разработке генератора, разумно решили использовать для этого генератора, давно стоящий на конвейере, ротор от генераторов 14 Вольтовых (сопротивление ротора 4,5 Ома). Чтобы такой ротор мог работать в 28 вольтовом генераторе, на обмотку возбуждения подается пониженное напряжение, для этого обмотка возбуждения питается не от линейного напряжения, а от фазного, которое, как известно, в 1,73 раза меньше линейного. Фазное напряжение снимается со средней точки обмотки генератора. Таким образом, ток возбуждения замыкается от средней точки звезды, через обмотку возбуждения и через выпрямитель (диодный мост)

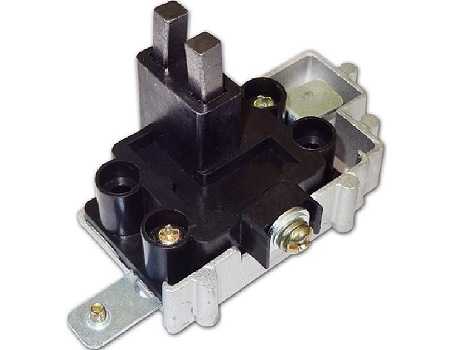

Проверяем совмещенный реле-регулятора автомобиля

Первым будем проверять совмещенную схему реле-регулятора вместе со щеточным узлом. Такие сейчас ставятся на многие иномарки, да и кстати на многие отечественные автомобили (зачастую носят маркировку Я212А).

Как вы понимаете здесь обязательно снимать генератор и разбирать его, так как этот совмещенный узел крепится сзади рядом с валом генератора, по которому и ходят эти щетки. Для этого:

• Ищем на генераторе сзади специальное «окошко», куда погружаются щетки.
• Откручиваем болт крепления.
• Извлекаем щеточный узел.
• Очищаем его — как правило, он будет в графитовой пыли, щетки сделаны из графита, с применение специального угля.

Затем нам нужно его проверить, но для этого собираем определенную схему, желательно использовать блок питания с регулируемой нагрузкой или зарядное устройство. Также нам нужно взять обычную лампочку на 12В от автомобиля, например от «габаритов», будут нужны провода для сборки всей системы.

Возможно, нам понадобиться аккумулятор, ведь многие зарядные устройства без него не работают. А вот уже от провода с аккумулятора подсоединяем реле-регулятора, к щеткам которого подключаем лампочку на 12В, сделать это можно небольшими крокодильчиками, главное не сломать графитовые элементы. Небольшая схема для понимания.

Если подключить все в спокойном состоянии, то лампочка просто загорится и будет гореть, это нормально, так как щеточный узел является проводником электричества от вала. Напомню в спокойном состоянии, напряжение на щетках будет примерно 12,7В.

Теперь на зарядном устройстве нам нужно поднимать напряжение, до 14,5 В, лампа будет гореть, но при достижении этого порога она должна погаснуть! То есть 14,5 В это своего рода «отсечка» дальнейшего роста напряжения! Если понизить значение, то лампа опять должна загореться. Тогда ваш реле-регулятора рабочий, он прошел проверку.

В случае если напряжение достигло 15 — 16В, а лампочка горит, это значит реле вышло из строя его нужно заменить! Он не дает «отсечку» и будет способствовать перезаряду АКБ. Вот такая вот простая проверка. Сейчас небольшое видео по теме.
