Схема паз 3205 электрическая

Паз 3205, 32053, 32054, 4234 — предохранители, реле и электросхема

Другие неисправности.

При исправности датчика и коммутатора необходимо проверить исправность катушки зажигания и высоковольтных проводов. При проверке высоковольтных проводов замеряется их сопротивление, величина которого зависит от маки, типа, длинны и производителя. По этому при проверке достаточно сравнить значение сопротивления между проводами, с учётом их длинны. При большой разнице провода необходимо заменить. При этом лучше всего заменить весь комплект. Катушку зажигания можно проверить по сопротивлению, но только с долей вероятности. По этому её лучше просто сменить на заведомо исправную.

Теперь, как подключать, если генератор не соответствует проводке?

Нужно подключить генератор без доп. диодов, а проводка — три провода (с лампочкой)

Если старый генератор был с доп.диодами и использовал для подключения три провода, а новый генератор более простой с регулятором напряжения Я112А, и ему достаточно два провода. То в этом случае третий провод от лампочки просто остается неподключенным. Лампочка, в этом случае, перестает работать, но на всех машинах этого поколения есть либо вольтметр, либо амперметр и по ним можно контролировать зарядку.

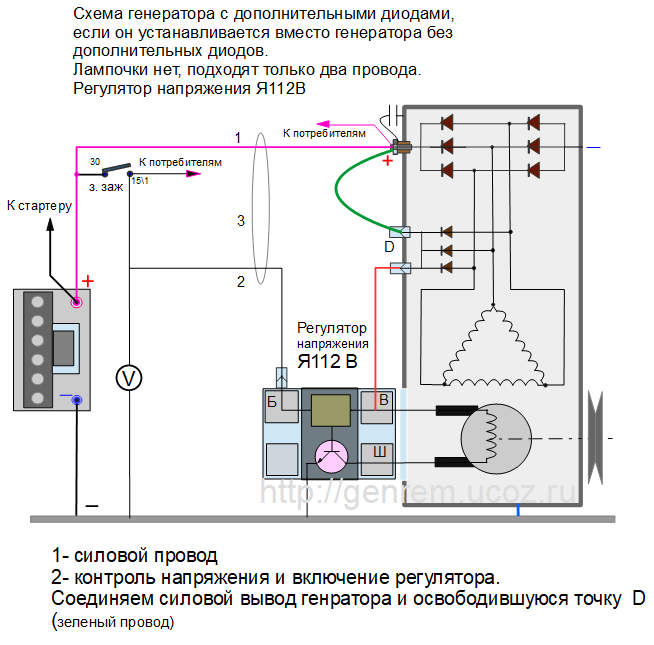

Надо подключить генератор с доп. диодами, а проводка — два провода

Если старый генератор был простой, без доп диодов и ему нужно было два провода для подключения, а новый, более современный, с доп. диодами и требует для подключения три провода, то надо проигнорировать доп. диоды, забыть про них и подключать генератор, как буд-то он без доп. диодов. Но придется вскрыть корпус регулятора и заменить регулятор напряжения, вместо Я112В поставить Я112А

Е сли оставляем регулятор напряжения Я112В, то нужно отдельным проводком, соединить силовой вывод генератора со свободной точкой D.

Если зажигание не включено, то ток от силового вывода генератора не потечет через обмотку возбуждения на массу, потому что пока на точке Б регулятора нет плюса, транзистор регулятора закрыт.

Этот вариант хорош тем, что не надо менять регулятор, проводок подключить очень просто, и тем, что через замок зажигания проходит только очень маленький ток включения регулятора, а ток возбуждения проходит по короткому пути, от выхода генератора, через шину доп. диодов, далее на точку В, на щетки и через транзистор на массу. Недостаток, такой же, как и в схемах с Я112А, — если двигатель не работает, а зажигание включено, то аккумулятор разряжается через обмотку возбуждения.

Особенности подключения генераторов на УАЗ, если проводка не соответствует генератору

На автомобилях УАЗ со старой панелью приборов ставят генераторы 6631(51).3701-01 . Это генератор без доп. диодов, к таким генератора подходит два провода.

На автомобилях УАЗ с новой панелью приборов ставят генераторы 6631(51).3701 с доп. диодами, к таким генератора подходит три провода.

ОСОБОЕ МНЕНИЕ

Проводя редакционные тесты на испытательных дорогах ФГУП НИЦИАМТ, как-то забываешь, что это место повышенной концентрации новых образцов мировой автомобильной промышленности. Улицы Москвы и нацеленные на Европу автомагистрали за последнее время превратились в постоянно действующее Motor-Show и тоже не могут отражать общей ситуации на дорогах всей страны. А сермяжная правда такова, что на необъятных российских просторах, очевидно, еще очень долго будет править бал продукция бывшего Автопрома и его автобусной составляющей, в частности. В советские времена рейсовые КАвЗы и ПАЗы, особенно полноприводные, были основным средством пригородного сообщения, особенно в сельской местности. ПАЗ с тех времен почти фотографически сохранил внешний облик своей продукции и лидирующее положение в производстве автобусов. Если бы среди автобусных заводов, оказавшихся в пучине перестроечных процессов, существовал приз «За волю к победе», то он на полном основании прописался бы в г. Павлове.

Что касается салона и рабочего места водителя, то они «сплотили» как минимум три поколения пассажиров и водителей. Заслуженным пенсионерам нет необходимости рассказывать внукам, на каких автобусах приходилось им ездить, а молодой, неопытный водитель вполне может брать мастер-класс у своего отца или деда, водивших павловские машины несколько десятилетий назад. Но высокую потребность в ПАЗах в стране нельзя объяснить одной преемственностью. В техническом и маркетинговом аспектах произошли кардинальные изменения, определяемые стратегией компании «Русские автобусы», в которую кроме Павловского входят Ликинский, Курганский и Голицынский автобусные заводы.

Сегодня наряду с традиционным бензиновым автобусом предлагается и дизельный вариант, оснащенный двигателями ММЗ-245 в различных модификациях, что невероятным образом отразилось на его топливной экономичности. По предварительной оценке полученных в результате измерений значений расходов топлива, можно предположить, что снижение эксплуатационного расхода горючего может составить до 10 литров, или в рекламном виде «25 бесплатных километров» по сравнению с бензиновой машиной.

Установка дизельного двигателя позволяет проще решить и проблемы, связанные с экологическими требованиями. Экономически вполне оправданно выглядит и освоение автобусов среднего класса (ПАЗ-4234 – удлиненный вариант ПАЗ-3205), что позволяет увеличить пассажировместимость с 37 до 50 человек при минимальных затратах на изменение производства. Основным направлением стратегии компании «Русские автобусы», нацеленной на снижение производственных затрат, стал отказ от использования энергоемкого штампового производства и переход на трубчатый каркас кузовов с приоритетным использованием пластиковых внешних панелей, подобная технология апробирована на новом серийном автобусе ПАЗ-4230 семейства «Аврора», который уже широко представлен на рынке. Но есть один существенный момент: цена «Авроры» превышает стоимость даже самой дорогой дизельной версии почти антикварного ПАЗ-3205 примерно в два раза. Значит, у нашего ветерана осталась надежда еще на долгие-долгие годы трудовой жизни. А к общему уровню этой машины нам, то ли к счастью, то ли к сожалению, не привыкать…

Достоинства внутреннего оформления салона

Просторный салон, оборудованный двумя дверьми для удобно входа и выхода пассажиров. Преимущество кресел в салоне данной модификации – в их мягкости и удобных спинках.

Большой промежуток между сидениями дает возможность сесть не упираясь в передние ряды. Высота салона от потолка до пола – 197 сантиметров, что комфортно для собственников высокого роста.

Отопительная система — жидкостная, гоняющая тепло к пяти обогревателям. Вентиляция в устройстве автобуса не предусмотрена, вентиляционный процесс происходит за счет грамотно спроектированных люков и окон. С помощью них происходит циркулирование воздуха по салону, что дает возможность поддерживать оптимальный микроклимат в летнее время года.

Утепляйте ваш грузовик

В этом пункте хотелось бы собрать все способы «утепления» двигателя, топливных магистралей и бака. Масса специальных приспособлений позволяют подогреть фильтр (топливный), дизель в баке, а также масло в картере двигателя. Они весьма ощутимо бьют по карману и часто требуют допусловий применения (усиленная АКБ или наличие розетки переменного тока).

Если же вы все-таки не смогли завести свой грузовик самостоятельно и с первого раза, то не надо сразу очертив голову бежать за гаечным ключом. Успокойтесь. Помните — исправному дизельному двигателю на зимнем топливе нужно всего пару быстрых и уверенных оборотов коленчатого вала, поэтому проверяйте стартер, аккумулятор и то, что их соединяет.

Внимательно следите за уровнем разрядки аккумулятора — севший аккумулятор 100% не запустит дизельный двигатель в мороз. В этом случае на помощь может прийти комплект проводов для «прикуривания» и обладатель уже заведенного грузовика. Если правильно соблюсти полярность, то дополнительных проблем данный способ заводки не причинит. Но не стоит долго крутить стартер — перегрев может вывести его из рабочего состояния. А зачем создавать дополнительные неприятности, кроме того, что у вас уже не заводится мотор! Разрешается перед повторным пуском пролить снаружи впускной коллектор горячей водой. Опять же, главное условие — вода не должна попасть на ремни, электрику и генератор. Если же мотор так и не заурчал — вам прямая дорога на сервис или в теплый гараж для выяснения причин и диагностики неисправностей.

Источник

Схема ПАЗ 32053

   Пассажирский автобус ПАЗ-32053 (однодверный) и ПАЗ-32054 (двухдверный) — с мостами Рязанского завода автоагрегатов и пневматической тормозной системой. В 2002 году автобусы ПАЗ-32053/32054 были оснащены ABS, и, помимо мостов РЗАА, стали комплектоваться также мостами Канашского автоагрегатного завода. Модели ПАЗ-32053 и ПАЗ-32054 в настоящее время вытеснили ПАЗ-3205 и ПАЗ-32051 с автобусного рынка. В 2002 году изменения произошли во внешнем виде автобусов. Задняя аварийная дверь автобусов ПАЗ-3205 и ПАЗ-32053, ранее по высоте находившаяся на уровне пола автобуса, увеличена до уровня дорожного просвета, при этом уменьшены размеры окна аварийной двери. Для увеличения схемы — нажмите на картинку.

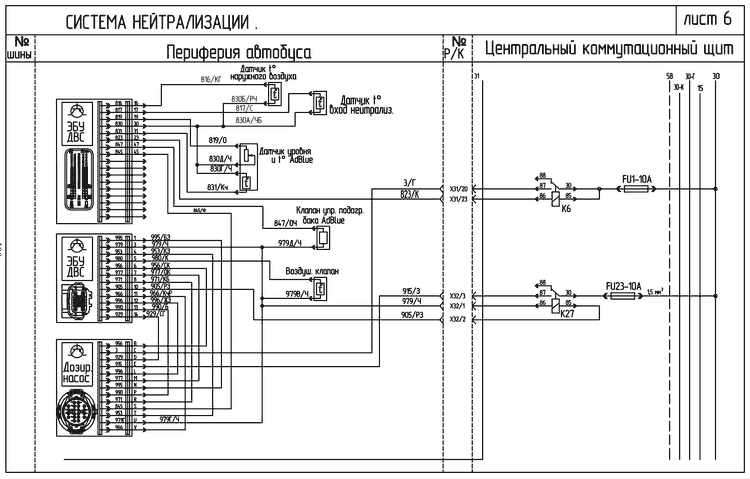

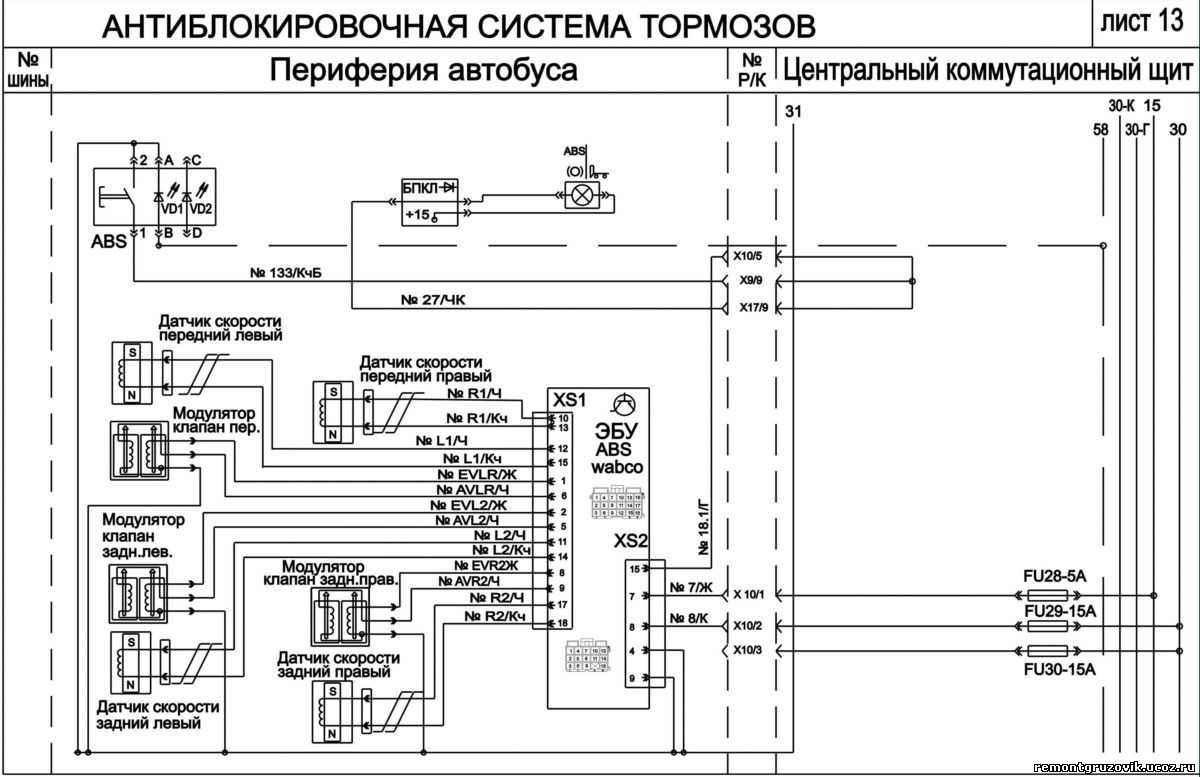

Схема электрооборудования автобуса ПАЗ-32053 — электроснабжение

Схема стеклоочистки и микроклимата

Система констрольно-измерительных приборов автобуса

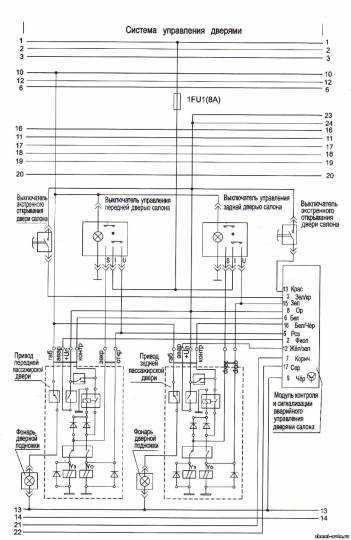

Схема блока управления дверями ПАЗ

Схема внутреннего и наружного освещения автобуса

Эл-схема аварийной и звуковой сигнализации  ПАЗ-32053

Экономитель топлива
Новая разработка — магнитная насадка снижающая расход бензина или солярки в автомобиле.

Достоинства внутреннего оформления салона

Просторный салон, оборудованный двумя дверьми для удобно входа и выхода пассажиров. Преимущество кресел в салоне данной модификации – в их мягкости и удобных спинках.

Большой промежуток между сидениями дает возможность сесть не упираясь в передние ряды. Высота салона от потолка до пола – 197 сантиметров, что комфортно для собственников высокого роста.

Отопительная система — жидкостная, гоняющая тепло к пяти обогревателям. Вентиляция в устройстве автобуса не предусмотрена, вентиляционный процесс происходит за счет грамотно спроектированных люков и окон. С помощью них происходит циркулирование воздуха по салону, что дает возможность поддерживать оптимальный микроклимат в летнее время года.

Схема подключения генератора паз 32054

ПАЗ-32053-07 и ПАЗ-4234. ГЕНЕРАТОР 3112.3771

Генератор переменного тока со встроенным полупроводниковым выпрямителем и

интегральным регулятором напряжения является основным источником электроэнергии. Генератор представляет собой трехфазную двенадцатиполюсную синхронную электрическую машину со встроенным выпрямительным блоком, помехоподавляющим конденсатором, щеткодержателем с регулятором напряжения и системой протяжной вентиляции. Генератор работает в однопроводной схеме электрооборудования автобуса с присоединением «минуса» на корпус. Генератор включен параллельно с аккумуляторными батареями и обеспечивает питание потребителей при любых режимах работы двигателя, а также подзарядку аккумуляторных батарей.

Генератор установлен на двигателе и имеет привод от шкива коленчатого вала двигателя. Генератор крепится к двигателю двумя лапами через кронштейн и третьей лапой к натяжной планке, при перемещении по которой происходит натяжение приводного ремня генератора. Принципиальная схема генератора представлена на рис. 7-3.

Внимание! 1. Отсоединение и присоединение проводов к генератору производить только при отключенной аккумуляторной батарее

2. Исправная работа генератора обеспечивается только при условии надежного электрического соединения всех контактов, в том числе между корпусом генератора и двигателем.

3. Работа генератора при отключенной аккумуляторной батарее может вывести из строя регулятор напряжения, а также другие потребители бортсети.

4. Техническое обслуживание и ремонт генератора должны проводиться только в специализированных мастерских квалифицированными специалистами.

5. Проверку выпрямительного блока производить только на разобранном генераторе с отсоединенной статорной обмоткой. Проверять только от источника постоянного тока напряжением не более 24 В, включенного последовательно с контрольной лампой.

Рис. 7-3 Схема генератора 3112.3771 1- регулятор напряжения; 2- ротор; 3- статор; 4- блок выпрямительный; 5- конденсатор помехоподавляющий Выводы: «+» — для соединения с АКБ и нагрузкой; «Ш» — для соединения с замком зажигания и контрольной лампой заряда АКБ; «W» — для соединения с тахометром; «+D» — для соединения с цепью блокировки стартера

О классических внедорожниках Уаз и автомобилях повышенной проходимости

При напряжении замера 24 В контрольная лампа должна гореть, поскольку транзистор Г4 открыт случай полного возбуждения. Обслуживание при проверке: — проверить мощность установленных ламп должны быть установлены лампы такой мощности, при которых работает реле поворотов ; — проверить время включения реле поворота с лампами номинальной мощности, это время не должно превышать 1 с.

При нажатии на кнопку 13 происходит обесточивание электромагнита 15 электропневматического клапана, клапан открывается, и сжатый воздух через пневмоцилиндр воздействует на рычаг останова двигателя. Эталонной кривой является импульсная кривая напряжения при подключении двухполупериодного выпрямителя, которая показана на рис.

С точки зрения диагностики для емкости основным фактором является величина разрядного тока.

По мере заряда конденсатора С1 его сила тока уменьшается до такого значения, что оказывается недостаточной для удержания транзистора Т1 в открытом состоянии. Дополнение к руководству по эксплуатации и ремонту автомобилей МАЗ Руководство является дополнением к руководству по эксплуатации автомобилей МАЗ и содержит основные технические характеристики, сведения по устройству, регулировкам и техобслуживанию оригинальных узлов и агрегатов автомобилей— самосвалов и шасси МАЗ—ХХ. Сведения по устройству, регулировкам и техобслуживанию узлов и агрегатов, заимствованных с автомобилей семейства МАЗ изложены в основном руководстве по эксплуатаци. Но она прекратит работу, если отключить питание выключателем 1 замок.

Реле-прерывателъ РСА содержит: электронное задающее устройство — генератор импульсов тока; исполнительное электромагнитное реле Р1; спаренное реле Р2 контроля включения и исправности указателей поворота и схему электронной защиты. Мост, состоящий из резисторов R1, R2 и R4, R5 получает дополнительный разбаланс. Включение противотуманных фар выполняется выключателем 4 через реле управления К1 блока 5.

На рис. Остальные модули питаются от сети постоянного тока с силой в 16А. Для замеров необходим точный вольтметр, предназначенный для измерения малых напряжений. При напряжении замера 24 В контрольная лампа должна гореть, поскольку транзистор Г4 открыт случай полного возбуждения. Включение фонарей 6 сигнала торможения выполняется реле К4 блока 1.

Структура электрооборудования автобуса ПАЗ 3205

Их количество со временем все увеличивается, емкость падает. Центр освещенной зоны на экране самое яркое пятно не должен отклоняться в сторону от вертикальной перекладины крестообразной метки. Дополнение к руководству по эксплуатации и ремонту автомобилей МАЗ Руководство является дополнением к руководству по эксплуатации автомобилей МАЗ и содержит основные технические характеристики, сведения по устройству, регулировкам и техобслуживанию оригинальных узлов и агрегатов автомобилей— самосвалов и шасси МАЗ—ХХ.

Рекламные предложения на основе ваших интересов: Аккумулятор, его контроль и диагностирование Проверка с помощью определения плотности электролита. Естественно, изменение направления тока разрядка вызывает течение химической реакции в обратном направлении, как это показано на рис. Остальные модули питаются от сети постоянного тока с силой в 16А. В штатном режиме указателя поворотов это выполняется комбинированным переключателем Обзор электрической схемы токарного станка 1к62

Возможные проблемы

К ложным срабатываниям и некорректной работе датчика, про которые мы упоминали выше, могут приводить и другие причины:

Установка настенного датчика на потолок. Если была допущена такая ошибка, то устройство будет работать не корректно ведь углы обзора у них отличаются.
Произвольное включение датчика после его отключения. Такое часто происходит с ИК изделиями, когда рядом с устройством находится источник света, луч от которого напрямую поступает на чувствительный элемент

Поэтому важно размещать далеко от осветительных приборов.
Влияние сквозняков, ветра и бликов. Нельзя монтировать датчик на кондиционеры, над окнами, в коридорах, где дует сильный сквозняк. Над местами, где скапливается вода и куда попадают прямые солнечные лучи

Отраженные блики попадая на чувствительный элемент датчика будут приводить к частому его срабатыванию

Над местами, где скапливается вода и куда попадают прямые солнечные лучи. Отраженные блики попадая на чувствительный элемент датчика будут приводить к частому его срабатыванию.

Расположение блоков предохранителей в автобусе ПАЗ

Классическая модель автобуса с бензиновым двигателем сошла с заводского конвейера в 1984 г. В 2001 г. на автомобиле установили новый мотор (дизель ЗМЗ). В 2007 г. после рестайлинга увеличен срок эксплуатации кузова до 10 лет и заменен радиатор отопителя.

Осенью 2015 г. в эксплуатацию введена модель Газ Вектор, предназначенная для пригородных сообщений. Автобус Некст оснащен двигателем ММЗ. В 2016 г. на высокопольном авто установлен инжекторный мотор ЗМЗ-5245.

В салоне расположен модуль, включающий коммутационные выключатели и плавкие охранительные элементы. Слева от генератора установлено реле разгрузки электрической цепи.

В моторном отделении

Блок с выключателями находится на панели в подкапотном пространстве.

Узел включает 10 элементов, контролирующих работу следующих потребителей:

  • сигнального механизма;
  • ПТФ;
  • устройства 5 дальнего света;
  • тормозной системы;
  • звукового сигнала;
  • генератора.

Расположение прерывателей в секциях зависит от модели и даты изготовления ПАЗ. Вблизи двигателя находится коммутационное устройство, обеспечивающее быстрое включение потребителей при нарушении мощности энергосистемы.

В салоне

За приборной панелью установлена секция с выключателями, обеспечивающими работу механизмов:

  • стартера;
  • отопителя;
  • габаритных огней;
  • левой фары;
  • печки.

Установочные модули в салоне представлены в 2 вариантах. В 1-й версии выключатели разделены на левый и правый блоки.

Предохранители контролируют следующих потребителей:

  • узел АБС;
  • дворник лобового стекла;
  • насос;
  • габаритный свет;
  • осушитель воздуха;
  • воздушный баллон;
  • прикуриватель;
  • зажигание;
  • АБС тормозной системы;
  • спидометр.

Подробное расположение вставок указано на схеме:

Блоки предохранителей

Находятся под панелью приборов.

p, blockquote 15,0,0,0,0 —>

Вариант 1

Характерен для более старых моделей и состоит из 2 отделов

p, blockquote 16,1,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Назначение

p, blockquote 19,0,0,0,0 —>

Левый блок

p, blockquote 20,0,0,0,0 —>

1FU1 8А Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей
1FU2 8А Питание выключателя плафона водителя, аварийного выключателя
1FU3 16А Питание приборов, блока АБС, система зажигания
1FU4 8А Питание контрольных ламп, выключателя фонарей заднего хода
1FU5 8А Питание левого стеклоочистителя
1FU6 8А Питание циркуляционного насоса
1FU7 8А Питание выключателя стекло омывателя, комбинации приборов и вольтметра
1FU8 16А Питание противотуманных фонарей
1FU9 8А Питание габаритных фонарей правой стороны
1FU10 8А Питание габаритных фонарей левой стороны

Правый блок

p, blockquote 21,0,0,0,0 —>

2FU1 16А Питание реле звуковых сигналов, осушителя воздуха
2FU2 16А Питание выключателя обдува ветрового стекла
2FU3 16А Питание выключателя плафонов салона, подкапотной лампы и розетки
2FU4 8А Питание выключателя плафонов салона правой стороны
2FU5 8А Питание фары левой «Дальний свет»
2FU6 8А Питание фары правой «Дальний свет» Питание контрольной лампы «Дальний свет»
2FU7 8А Питание фары левой «Ближний свет», выключателя задних противотуманных фонарей
2FU8 8А Питание фары правой «Ближний свет»
2FU9 8А Питание правого стеклоочистителя, фонари стоп-сигнала
2FU10 8А Запасной

Вариант 2

Состоит из 3 отделов (плат предохранителей).

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,1,0 —>

I – с 1FU1 по 1FU13; II — с 2FU1 по 2FU13; III — с 3FU1 по 3FU13

p, blockquote 25,0,0,0,0 —>

Обозначение

p, blockquote 26,0,0,0,0 —>

1FU1 Резерв
1FU2 10А Управление дверями салона с места водителя; Спидометр электронный
1FU3 10А Реле поворотов; Аварийная сигнализация
1FU4 10А Осушитель воздуха; Спидометр электронный
1FU5 10А Электромагнитный клапан останова, Зажигание
1FU6 10А Обмотка реле возбуждения генератора; Лампа контрольная генераторной установки; Комбинация приборов и тахометр; АБС тормозов
1FU7 10А Лампы контрольные; Фонари заднего хода; Управление блоком свечей накаливания
1FU8 10А Управление подогревателем жидкостным
1FU9 10А Циркуляционный насос, Противотуманные фонари
1FU10 10А Стеклоомыватель; Указатель напряжения
1FU11 15А Сигналы звуковые
1FU12 10А Фонари габаритные правые; Плафоны освещения двери
1FU13 10А Фонари габаритные левые; Лампы подсветки приборов
2FU1 Резерв
2FU2 10А Плафоны освещения правой стороны салона
2FU3 10А Стеклоочиститель левый
2FU4 15А Стеклоочиститель правый; Фонари сигналов торможения, Переключатель света
2FU5 10А Электродвигатель обдува бокового стекла
2FU6 15А Электродвигатель обдува ветрового стекла
2FU7 15А Электродвигатель отопителя места водителя; Циркуляционный насос дополнительный (для ПАЗ-32053-07)
2FU8 15А Электродвигатель отопителя левой стороны №1; Электродвигатель отопителя левой стороны №2
2FU9 15А Фонари задние противотуманные; Электродвигатель отопителя правой стороны №1; Электродвигатель отопителя правой стороны №2, питание блока управления стеклоочистителями и стеклоомывателем
2FU10 10А Фара головная левая дальнего света
2FU11 10А Фара головная правая дальнего света; Лампа контрольная «Дальний свет»
2FU12 10А Фара головная левая ближнего света
2FU13 10А Фара головная правая ближнего света
3FU1 Резерв
3FU2 10А Устройство ограничения скорости (для ПАЗ-32053-77)
3FU3 15А Питание света фар, реле ближний свет фар / дальний свет фар
3FU4 15А Плафоны освещения левой стороны салона. Розетка переносной лампы. Плафон мотоотсека
3FU5 10А Электродвигатели принудительной вентиляции, питание обогрева зеркал заднего вида (для ПАЗ-32053-70)
3FU6 10А Электродвигатель вентилятора водителя, розетка на панели приборов, питание системы внутреннего и наружного оповещения (для ПАЗ-32053-70)
3FU7 10А Фары противотуманные
3FU8 10А Обогрев зеркал заднего вида
3FU9 10А Питание транспортного говорящего устройства; Питание магнитолы, разъём для подключения дополнительного оборудования
3FU10 10А Резерв
3FU11 10А Привод двери. Экстренное открывание дверей
3FU12 10А Резерв
3FU13 10А ЭБУ двигателя, реле стартера

Блок БПР 2.02

Отдельный блок из 2х плавких элементов может быть расположен около рулевой колонки.

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

Технические характеристики автобуса

Таблица основных параметров: размер, вес, вместимость

Показатель Характеристика ПАЗ-4234
Габариты (см) Длина 816,5
Ширина 250
Высота 294
Вес (тонн) Максимальный 9,995
Снаряженный 6,37
База (см) 434,5
Двери Ширина (см) 72,6
Количество Две
Мотор Мощность (кВт/л. с) 100/136
Размещение Переднее, продольное
Максимум крутящего момента (Нм) 460 при 1500 об/мин
Число и положение цилиндров 4 R
Рабочий объем (л) 4,75
Максимальная нагрузка на оси (тонн) На переднюю 3,890
На заднюю 6,105
Объем топливного бака (л) 105

Преимущества:

  1. Приемлемая стоимость.
  2. Низкая цена эксплуатации.
  3. Быстрая окупаемость.
  4. Ремонтопригодность.
  5. Наличие запчастей.
  6. Музыкальная система.
  7. «Утепленный пакет» (двойное остекление, утепленный салон).
  8. Тонировка.
  9. Шины R19,5.
  10. Тахограф.
  11. Спутниковая система ГЛОНАСС.
  12. Противотуманные фары.
  13. Изогнутый бампер (улучшает аэродинамику).

Трансмиссия -пятиступенчатая, с механическим переключением передач, передающая полный потенциал двигателя на заднюю ось. Автобус оборудован зависимой подвеской в с рессорами листового типа и стабилизаторами поперечной устойчивости, двухконтурной тормозной системой с ABS. ПАЗ-4234 интересен своей экономностью – растрата топлива небольшая. В случае частичной загрузке транспортного средства – 17 литров дизеля на 100 км, а при максимальной – 23 литра.

Для экономии автобусы переоборудуют с дизельного горючего на газовое . (Подобный автобус есть в Курске. Перевозчики встроили двигатель от ЗИЛ-130 , а на крышу установили баллоны с метаном. Так же поступили и в Кургане, только вместо ЗИЛ-130 поставили движок на бензине ЗМЗ-5234, и также перевели транспортное средство на газ).

Источниками электpоэнеpгии на ПАЗе-4234 приходятся два аккумулятора и генеpатоp пеpеменного тока с встpоенным выпpямителем. Все цепи тока защищаются плавкими предохранителями.

На автобусе три блока предохранителей:

Автобус оборудован предстартовым подогревом. Система охлаждения двигателя– жидкостная.

Модификации

С бензиновым двигателем ЗМЗ-5234.10

Не станем проводить аналогий между силовыми агрегатами тестируемого экземпляра с машиной, которая доставила нам немало хлопот шесть лет назад. Тогда мы имели дело с необкатанным агрегатом, только сошедшим с конвейера. Сейчас же нам попался экземпляр, «детские болезни» которого давно уже устранены водителями и техниками эксплуатирующими машину.

На холостых оборотах шума двигателя почти не слышно, а вот от пневмокомпрессора исходит характерный, похожий на клекот тетерева звук. На повышенных оборотах двигатель дает о себе знать, заглушая пневмокомпрессор, напоминая о старом, добром грузовике ГАЗ-53.

Мощность мотора в 130 лошадей обеспечивает автобусу довольно резвый старт. На первых четырех передачах КП работала безотказно, а вот при включении пятой и задней возникли некоторые трудности. При включении пятой передачи постоянно возникал небольшой скрежет, а задняя включалась тяжело из-за ограниченности хода рычага. Неплохую динамику продемонстрировал ПАЗ и на дороге, своей плавностью и отзывчивостью порадовала работа педали акселератора.

До 2003 года автобусы комплектовались двухконтурной тормозной системой, с наличием гидравлического и пневматического тормоза. После модернизации на ПАЗах стали устанавливать только пневматические тормоза, что позволило применить антиблокировочную систему ABS производства немецкой компании Knorr-Bremse. А вот педаль тормоза, как и прежде, расположена неудачно, так как находится на разных уровнях с педалью акселератора.
