Почему парктроник пищит постоянно, основные причины сбоев оборудования

Определение причины поломки парковочного радара и его ремонт

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

1. Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

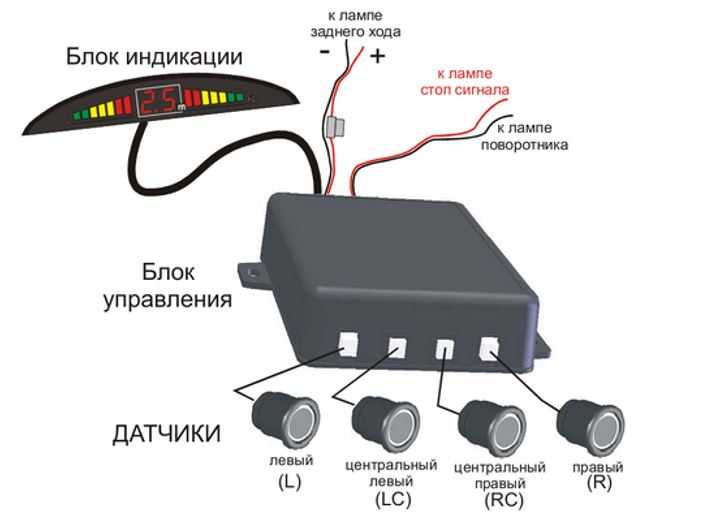

1. Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
2. Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Монитор парктроника реже выходит из строя, чем остальные элементы, так как находится внутри машины Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин. Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними. После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.

Конструкции парктроников

В данный момент активно используются ультразвуковые и электромагнитные парктроники, которые отличаются по своему принципу действия. В России и странах СНГ более распространены ультразвуковые варианты системы, которые могут быть двух видов – проводные и беспроводные.

Ультразвуковые парковочные радары представляют собой систему, которая состоит из «мозга» (блока управления) и ультразвуковых датчиков, установленных в задний (а иногда и в передний) бампер для контроля дистанции до ближайших объектов. Принцип работы датчика крайне простой – он генерирует ультразвуковой сигнал, который направлен в сторону от автомобиля. В зависимости от того, как сигнал отражается от других объектов, блок управления рассчитывает примерное расстояние до них и принимает решение о необходимости извещения водителя об опасности возможного столкновения.

Стоит отметить, что ультразвуковые парковочные системы могут быть как проводными, то есть взаимодействие между элементами системы происходит напрямую при помощи проводов, так и беспроводными. Проводной вариант более распространенный и надежный.

Конструкция электромагнитных парктроников несколько отличается от ультразвуковых вариантов. В таких системах в качестве датчика выступает металлизированная лента, которая крепится с внутренней стороны бампера автомобиля. Данная лента создает вокруг задней части машины электромагнитное поле. Когда любое препятствие оказывается в зоне данного поля, «мозг» парктроника это понимает и оповещает водителя. Стоит отметить, что впервые электромагнитные парктроники представила компания Audi, которая по сей день активно использует их на своих автомобилях. Подобные парктроники считаются более надежными, поскольку создаваемое электромагнитное поле не имеет «мертвых зон», в отличие от датчиков, которые могут контролировать строго определенную площадь.

Обратите внимание: В последнее время развитие парктроников шагнуло вперед. Сейчас зачастую парковочные радары являются частью системы кругового обзора автомобиля, которая позволяет еще лучше водителю контролировать наличие посторонних объектов вокруг машины при парковке

Предвестниками поломки датчика парковки часто становятся мелкие нарушения в его работе. Из основных можно выделить:

Причины неисправностей парктроника

Рассмотрим основные причины сбоев в работе различных узлов парковочных радаров.

Датчики

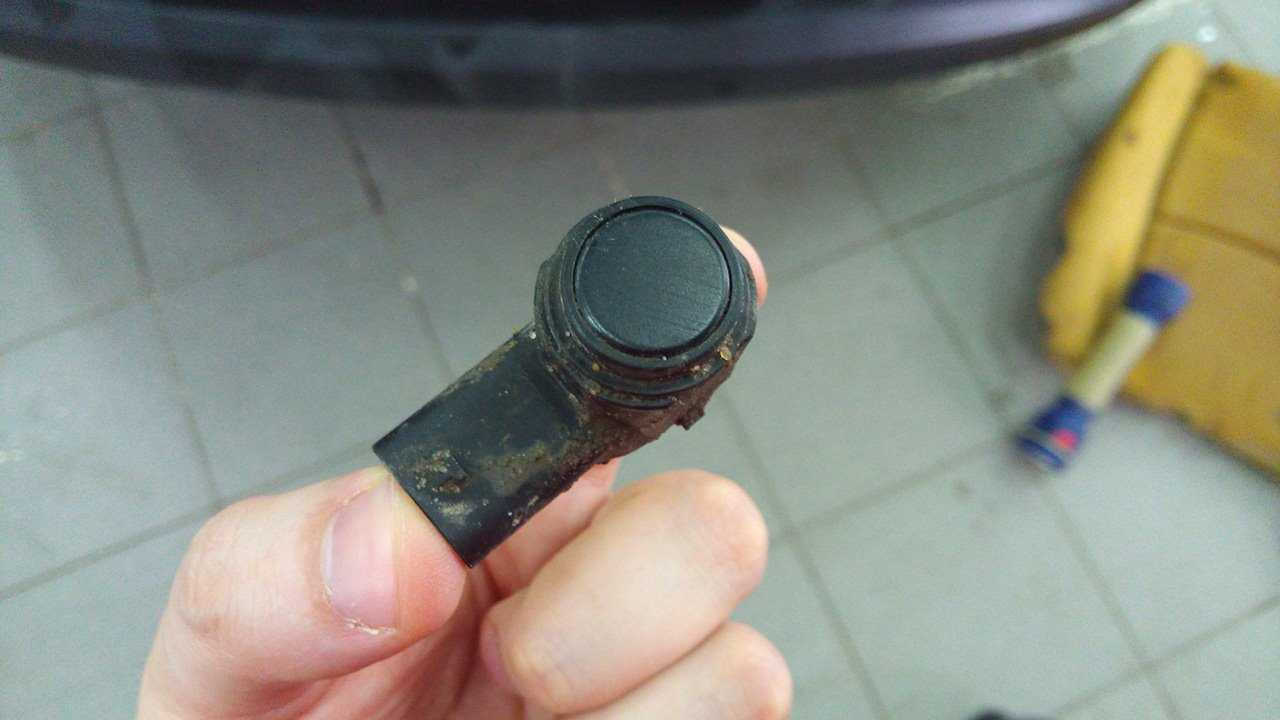

Если в автомобиле не работает парктроник, причины чаще всего связаны с некорректной работой датчиков.

1. Загрязнения, налипания льда, снега. Это очень распространенные причины неисправности датчика парктроника. Ультразвуковой сонар включает и передатчик, и приёмник. Поэтому налипание льда или грязи способно привести как к снижению чувствительности (система не будет видеть препятствие вообще либо неправильно определять расстояние до него), так и к ложным срабатываниям из-за отражения сигнала от помехи на внешней поверхности прибора. Загрязнения приводят к неполадкам и в случае использования вместо сонаров металлизированной ленты.
2. Попадание влаги. Обычно сенсоры изготавливаются во влагозащитных корпусах. Однако попадание внутрь жидкости все-таки возможно, особенно под сильным напором воды на мойке. Влага способна вызвать как кратковременные неполадки, так и полный выход устройства из строя. Если датчик парктроника постоянно пищит, одна из возможных причин — именно попадание влаги.
3. Механические повреждения, перекос. Сонар может повредиться в результате удара. Возможен также перекос, из-за которого сигнал будет излучаться в неправильном направлении, и даже проваливание прибора внутрь бампера.
4. Плохое крепление. При некачественном монтаже возможна потеря контакта с соединительными проводами. Корпус устройства иногда болтается, что становится причиной нестабильной работы.
5. Заводской брак, выход из строя. Если парктроник не работает изначально, весьма вероятен заводской брак. Сенсор может выйти из строя и в процессе эксплуатации. В таком случае его нужно просто заменить (как вариант — отремонтировать, что зачастую экономически нецелесообразно).

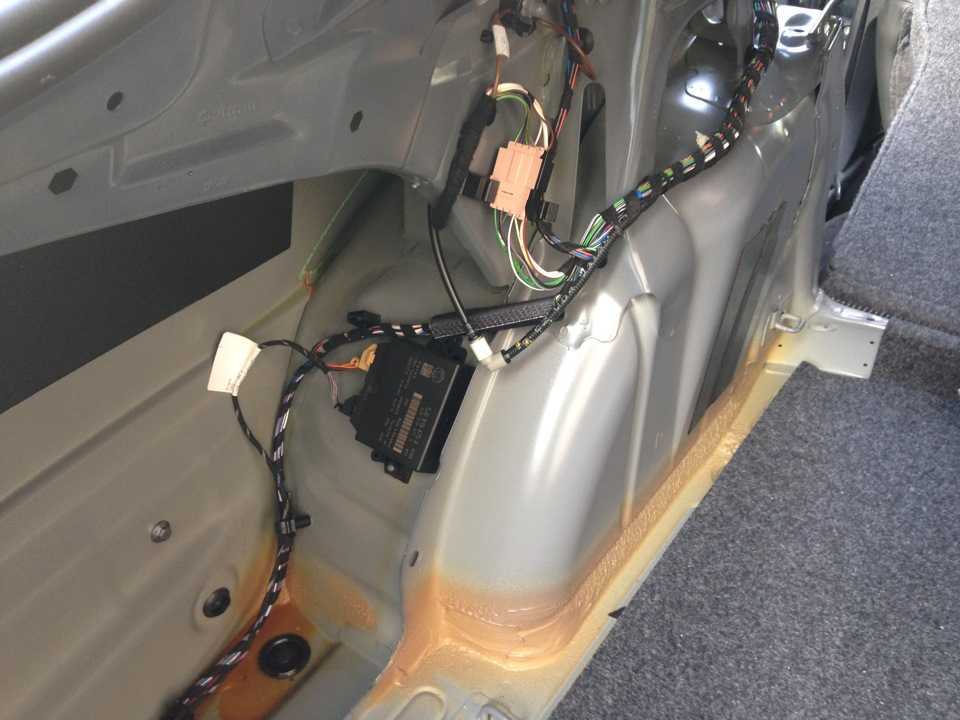

Блок управления

Неисправность блока управления зачастую выявить достаточно просто: он сам сообщит о возникшей неполадке. Однако это происходит не всегда. Возможны следующие основные проблемы с блоками управления парктроника.

1. Загрязнения, попадания пыли, влаги. Можно разобрать модуль и аккуратно его почистить. Нередко это помогает устранить неисправность.
2. Неправильные настройки. Если у вас постоянно пищит парктроник при включении задней передачи, причина может заключаться и в завышенной чувствительности. Настройка прибора поможет устранить эту неисправность. Нередко из-за сбоя настроек плохо работают беспроводные системы. В этом случае восстановить работоспособность помогает сброс параметров с помощью соответствующей кнопки на роутере.

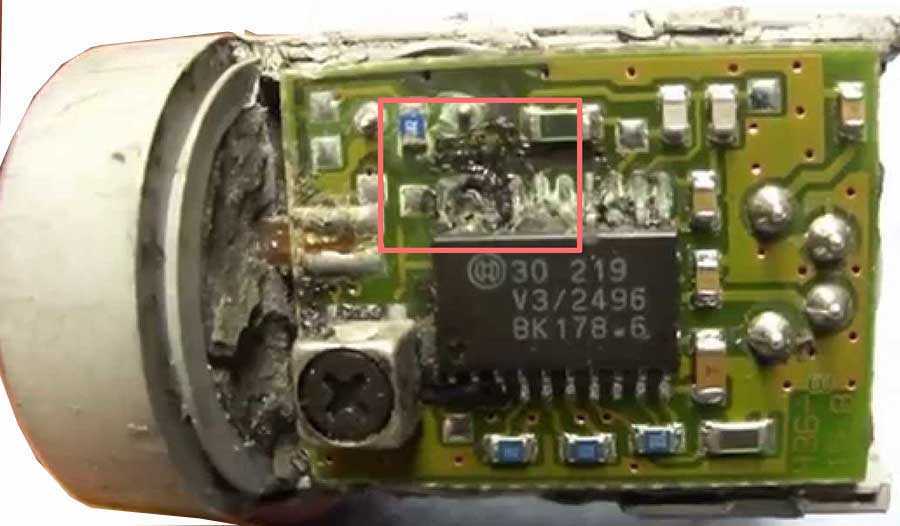

3. Неисправности радиоэлектронных цепей. Самая большая неприятность с парктроником — это выход из строя электронной начинки блока управления. Самостоятельно тут лучше ничего не трогать. Если аппарат гарантийный, то вам повезло. Если нет, и простая очистка от пыли не помогла — ремонт может оказаться весьма дорогостоящим.

Проводка

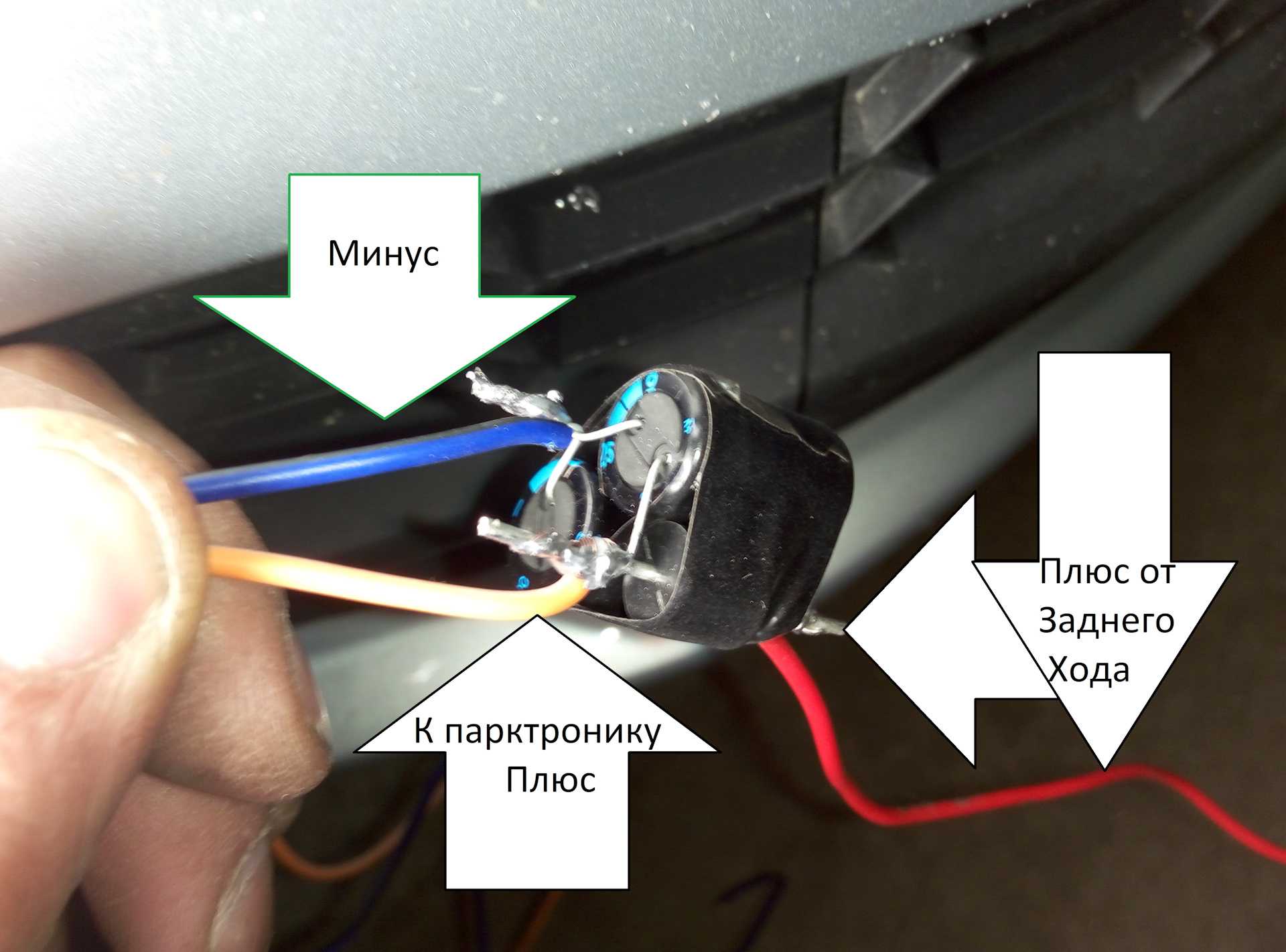

Если перестал работать парктроник, причины нередко связаны с проводкой. Провода могут быть перебиты или передавлены. Возможен плохой контакт с сенсором, окисление, короткое замыкание. Иногда бывает сорвана изоляция кабеля.

Ещё одна вероятная причина — отсутствие питания. Возможно, проблема в обрыве питающего провода, поступающего на блок управления. Стоит также проверить целостность соответствующих предохранителей и заземление прибора — без хорошей «земли» электроника нормально работать не будет.

Основные признаки и причины возникновения неисправностей датчика парктроника и его составляющих

Если устройство стало работать некорректно, это может стать поводом неприятных для автовладельца последствий. Выполнить проверку можно, если пользователь знает о причинах и признаках неисправности.

Почему может не работать датчик парктроника?

Причины, указывающие на необходимость диагностики и ремонта устройства:

1. Проблемы в работе проводки, электроцепи пережаты либо повреждены. В зависимости от типа парковочный радар может быть проводным либо беспроводным. Если устройство проводное, то есть вероятность обрыва либо пережатия электролиний, что приведет к проблемам в функционировании системы. Возникнут сбои в передаче сигналов.
2. Ошибки, допущенные при фиксации устройства. Если установка выполнялась самостоятельно, то контроллер или сенсорная лента может быть некачественно зафиксирован. Одна из ошибок, которую допускают автовладельцы — неправильно крепят датчик, в результате чего он направлен не на потенциальные препятствия, а вверх. При установке девайс надо качественно зафиксировать, чтобы не допустить его вибрирования во время езды, это приведет к искажению результатов.
3. Заводской брак, от этого не защищен ни один электронный прибор. Парковочная система включает в себя несколько компонентов, поэтому поломка одного из них приведет к сбоям в работе всего устройства. Если ломается электронный блок, то автовладелец обычно предупрежден об этом, в то время как поломку контроллеров диагностировать сложнее.
4. Негативное воздействие влаги и грязи на контроллеры либо на блок управления. При попадании воды на датчики сенсорные элементы начинают функционировать с перебоями. Поэтому выбирая место для монтажа устройств, надо продумать, чтобы на них не мог попасть камень из-под колеса автомобиля, идущего сзади. А во влажную погоду на приборах не должна оседать вода. Электронный модуль нужно разместить в салоне так, чтобы на него не воздействовала влага или пыль.
5. Короткое замыкание микропроцессорного модуля парковочной системы. Если на плате микропроцессорного блока происходит замыкание, прибор выходит из строя или функционирует с перебоями. Причина замыкания может заключаться в загрязнении платы либо воздействии высоких температур.

Основные признаки неисправности устройства

Ремонтировать поврежденный парковочный радар надо после появления первых признаков поломок. Если система устанавливалась штатно при производстве авто, то на контрольном щитке должен быть соответствующий индикатор. Появление этого символа на приборке может сообщить о неисправности устройства.

Если монтаж парктроника производился самостоятельно, то определить проблему можно, проследив за его функционированием. При приближении к препятствию парктроник будет беспрерывно подавать сигналы о наличии объекта или вовсе не реагировать на него.

Сергей Лавров показал, с какими неисправностями можно столкнуться при покупке дешевого парктроника китайского производства.

Причины неисправности парктроника

Для устранения неисправности парктроника важно понимать вероятные причины поломки. В таком случае проще действовать методом исключения, найти и устранить проблему. Для удобства рассмотрим каждый из элементов системы отдельно

Для удобства рассмотрим каждый из элементов системы отдельно.

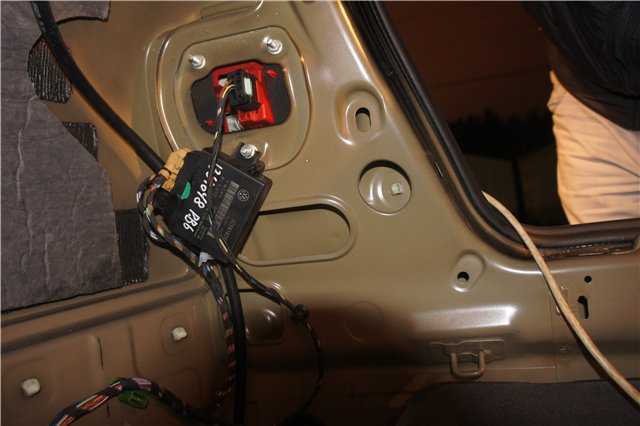

Блок управления

Поломки блока управления диагностировать проще всего, ведь зачастую контроллер сам информирует о неисправности.

Если система не предупреждает о возникшей проблеме в ее работе, то стоит обратить внимание на следующие причины:

Неисправность	Причины
1. Ошибки в настройках.	Бывают ситуации, когда при включении задней скорости система сразу издает сигнал, хотя до ближайшего препятствия большое расстояние. Причиной может быть повышенная / пониженная чувствительность и, соответственно, ошибочная работа устройства. Виновником может быть неправильная настройка или сбои в работе беспроводной системы. В таком случае для восстановления работоспособности достаточно сбросить параметры с помощью специальной клавиши.
2. Загрязнение.	Если перестал работать парктроник, причиной может быть попадание влаги или пыли внутрь блока управления. Для устранения проблемы попробуйте его разобрать, просушить или очистить от грязи. Как правило, такой шаг позволяет избавиться от проблемы.
3. Сбои в электрической цепи.	Худшее, что может случится в блоке управления — повреждение элементов его схемы. Самостоятельно устранить неисправность не получится, поэтому лучше обратиться к специалистам. Если парктроник или весь автомобиль находится на гарантийном обслуживании, это плюс. В ином случае попробуйте почистить устройство, а при отсутствии результата обращайтесь к профессионалам для ремонта.

Загоревший блок управления парктрониками PARKMASTER 10R-02 2270

Датчики

Во многих случаях виновником сбоев в работе парктроника являются датчики.

Здесь можно выделить несколько причин:

1. Попадание воды.

Несмотря на защиту сенсоров от влаги, полностью исключить такую вероятность нельзя.

Как правило, вода попадает внутрь в процессе мойки автомобиля, когда на парктроники воздействует сильный напор.

Как результат, могут возникнуть как незначительные и временные неисправности, так и полная поломка.

Если датчик все время подает сигнал о приближении к объекту, или вообще не работает, это может свидетельствовать о попадании в него воды.

2. Загрязнение.

Контролирующие устройства находятся в нижней части бампера, поэтому на них зачастую попадает снег или грязь, происходит налипание льда и т. д.

В результате происходит уменьшение чувствительности или, наоборот, ложное срабатывание устройства.

Проблема загрязнения актуальна не только для единичных датчиков, но и для специальных лент, охватывающих большую поверхность бампера.

3. Механические воздействия.

Бывают ситуации, когда датчик перекашивается или перестает работать при сильном ударе.

Даже если сенсор сохранил работоспособность, из-за перекоса он может подавать неправильный сигнал к блоку управления.

В сложных случаях он проваливается в глубь бампера и всегда функционирует некорректно.

4. Брак.

Если парктроник вообще не работал, причиной может быть установка бракованного устройства.

Единственное, что можно сделать — обратиться к дилерам или установщику для бесплатной замены по гарантии.

5. Плохой крепеж.

Если специалисты невнимательно подошли к процессу установки и плохо закрепили датчик, высок риск ухудшения контакта.

Как результат, устройство работает нестабильно и может выйти из строя в любой момент.

6. Поломка в процессе использования.

Сонары, установленные в переднем / заднем бампере, имеют определенный ресурс. Они вполне могут выйти из строя во время эксплуатации.

Единственным решением в таком случае будет замена устройства на исправный элемент.

Проводка

При рассмотрении потенциальных причин, почему перестал работать парктроник, нельзя забывать о проводке.

Этот вариант актуален для проводных систем, ведь в беспроводной версии соединения сигнал передается по «воздуху».

Сбои в работе могут произойти по следующим причинам:

1. Передавленный или перебитый контакт.
2. Окисления места соединения из-за попадания влаги и появления ржавчины.
3. Повреждение изоляции кабеля.
4. Отсутствие нормального питания.
5. Неисправность предохранителей.
6. Проблема с заземлением на корпус и т. д.

Для поиска такой неисправности необходимо иметь мультиметр, а также минимальные представления о проводке автомобиля и электрической части.

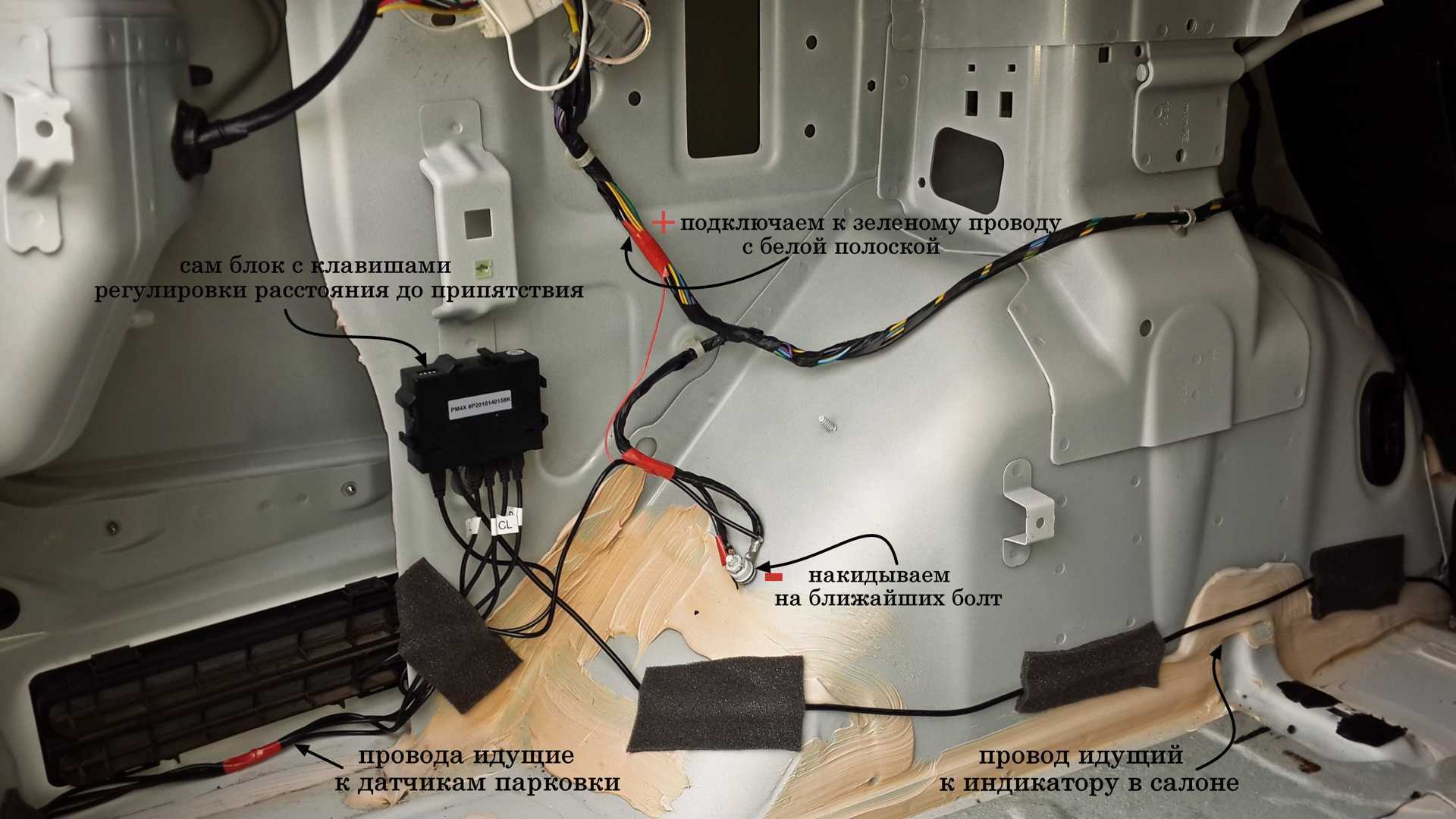

Установка парктроника «Паркмастер»

Монтажом парковочного радара может заниматься владелец автомобиля, не прибегая к услугам сервисных центров и специалистов. Установка устройства выполняется следующим образом:

1. Монтируется управляющий блок. Его можно установить как в багажнике, так и в салоне автомобиля.
2. Определяется местоположение датчиков парктроника на бампере, при этом бампер снимается, моется и высушивается. Места установки сенсорных контроллеров отмечаются карандашом или маркером. Сперва располагают крайние датчики на радиусных частях бампера, после чего расстояние между ними делится на три части. Оставшиеся два сенсора размещаются между крайними контроллерами. При этом количество самих датчиков может варьироваться в зависимости от конкретной модели парктроника.
3. Сенсоры размещаются на высоте полуметра, однако данный параметр может изменяться. Рекомендуемая высота указывается в инструкции к парктронику «Паркмастер». Отверстия, в которые будут вставляться датчики, высверливаются идущей в комплекте фрезой строго перпендикулярно плоскости бампера.
4. Контроллеры устанавливаются в готовые отверстия с внешней стороны бампера. С внутренней стороны пропускают все провода, после чего крепят сами сенсоры при помощи стопорных колец, силикона или клея. При этом желательно заранее промаркировать все сенсоры — это позволит не ошибиться в дальнейшем при их диагностике или ремонте.
5. Все провода от датчиков объединяются в единый жгут, который подключается к жгуту бортовой проводки. Все шнуры желательно зафиксировать изолентой или специальными крепежами. Проводка пропускается через багажник автомобиля. Бампер возвращается на законное место только после того, как все элементы парктроника будут установлены.
6. В комплекте с «Паркмастером» поставляется схема подключения контроллеров, на основании которой к управляющему модулю подсоединяются все сенсорные датчики. Затем осуществляется подключение дисплея, который размещается на видном и удобном для водителя месте. Крепится экран к поверхности автомобиля при помощи двустороннего скотча.

Как проверить датчик парктроника своими руками

Парктроник

Многие современные автомобили оснащены специальными датчиками парковки, которые могут выйти из строя. Как проверить датчик парктроника мы расскажем вам в нашем материале. Некоторые автомобилисты сегодня вообще не представляют себе парковку авто без этой полезной дополнительной системы. Припарковать машину с парктрониками может даже школьник, и мы не преувеличиваем.

Многообразие форм и видов парктроников делают эти устройства очень популярными. Конструктивно эти системы легко устанавливаются даже теми людьми, которые хоть немного знакомы с электроникой.

Разумеется, мы говорим не о топовых моделях с многочисленными наворотами, а о простых парктрониках. В некоторых случаях девайс выходит из строя, подобно всем другим устройствам в современном мире.

Как определить неисправность и устранить ее мы расскажем вам ниже.

Диагностика: как проверить датчик парктроника

Существуют разные способы проверки парктроников, начиная самыми простыми и заканчивая подключением специального ПЭВМ для поиска. Зависит от серьезности повреждений.

Первый способ

Видео: Проверка работы парктроника

Инженеры отмечают, что если вы вплотную подойдете к девайсу, в исправном состоянии он должен издать щелчок. Можете также поднести телефон с включенным диктофоном, а затем прослушать запись – на ней будет отчетливо слышен щелчок, если он произойдет.

Перед этим вы должны лишь провернуть ключ в положение «пуск», отпустить ручник и включить заднюю передачу. Как вы понимаете, на все это у вас уйдет не более нескольких минут.

Второй вариант

Видео: проверка датчиков парктроника

В зависимости от вида устройства вам нужно включить нейтралку, отпустить ручник и завести автомобиль. Пройдитесь пальцами по датчикам парковки спереди и сзади. В рабочем состоянии они должны слегка вибрировать. Отметим, что не все виды парктроников реагируют таким образом на прикосновения.

Диагностика парктроников

Комплект парктроников

Существует специализированное оборудование, называемое «ВАГ». Описывать его мы не будем, так как механизм конструктивно очень сложный и предназначен для использования профессионалами.

Нестабильность в работе вы можете заметить при резких перепадах температуры.

Если в мороз ваши парктроники не работают, а как только теплеет, они снова в строю, лучше замените систему, так как работать датчики будут еще совсем недолго.

Самостоятельный ремонт

Если хотите попробовать самостоятельно починить парктроники на своем авто, вы должны знать основные причины возникновения неисправностей:

• механическое повреждение при ударе или аварии;
• заводской брак;
• последствия климатических условий, в которых эксплуатировался автомобиль;
• проблемы с электрической проводкой.

Проверка парктроников

Разумеется, мы перечислили лишь общий перечень проблем. Итак, для начала вы должны демонтировать неисправный датчик и купить вместо него на рынке или в автомагазине. Сразу отметим, что поштучно датчики не продаются, так как продавцам это просто невыгодно, поэтому будьте купить минимальное количество – три штуки.

Заглушите двигатель автомобиля, снимите плюсовую клемму АКБ, чтобы предотвратить короткой замыкание и перегрузить систему. Снимите старые датчики и установите на их места новые, подключив все провода. Ставьте клемму и тестируйте девайс.

Сразу следует отметить, что некоторые производители окрашивают датчики в цвет автомобиля, поэтому при замене датчиков будьте готовы ехать в сервис для покраски или ездите так. Разницы в работе никакой, но отличающиеся по цвету датчики портят весь вид.

Диагностика и способы ремонта

Основная функция парковочного радара – сообщить водителю о препятствии сзади либо спереди авто.

Если же устройство не издает никаких сигналов или выдает сигналы с ошибками, нужно разбираться в причинах и устранять их, но сначала стоит провести комплексную диагностику.

Проверка датчика

Если радар работал раньше, но вдруг перестал, первым делом проверяют состояние ультразвуковых сенсоров – они могут быть в грязи или пыли

При чистке датчиков уделяют внимание не только самим элементам, но и точке монтажа

Важно, чтобы крепления сенсора было надежным

Если очистка не дает результатов, то стоит убедиться в исправности элементов. Проверить это достаточно просто – водителю нужно включить зажигание, а затем коснуться пальцем каждого датчика. Если сенсор рабочий, то он будет вибрировать и трещать. Если ничего не трещит при касании пальцем, тогда сенсор меняется на новый. Иногда датчики можно отремонтировать.

Если с помощью пальца удалось определить, какой из сенсоров на бампере не работает, то прежде чем предпринимать более серьезные действия, стоит хорошо высушить элемент. Иногда после тщательной просушки датчики начинают работать. Если этого не случилось, то можно проверить элемент мультиметром.

Сенсор имеет электрические контакты – некоторые модели имеют два, а некоторые три контакта. Левый на большинстве элементов – «масса». Тестер переключают в режим измерения сопротивления. Один щуп подключают к «массе», а второй – ко второму контакту.

Если прибор показывает, что сопротивление больше ноля и не равно бесконечности, значит датчик находится в рабочем состоянии. Во всех остальных случаях датчик неисправен и требует замены.

С помощью мультиметра можно проверить также и проводку. Для этого выполняют проверку всех проводов, которыми датчик подключен к блоку управления. Если найден обрыв или другие неисправности электрической цепи, то нужна замена проводки для конкретного датчика.

Диагностика блока управления

Блок надежно защищен от влаги и грязи и очень редко выходит из строя– он устанавливается в салоне автомобиля, а вся проводка от датчиков подключена к нему с помощью проводов либо по беспроводной связи.

При возникновении неполадок можно извлечь печатную плату и ее визуально диагностировать – если видны поврежденные конденсаторы или резисторы, то их легко заменить доступными аналогами.

Проверка металлизированной ленты радара парковки

Что касается металлизированных лент, то все гораздо проще. Лента имеет простейшее если не примитивное устройство – сбои в работе могут возникать только по причине физических повреждений.

Весь процесс диагностики сводится к тщательному визуальному осмотру

Нужно обращать внимание даже на незначительные дефекты – царапины, трещины

Если целостность ленты не нарушена, тогда рекомендуется искать причины неисправностей где угодно, так как лента здесь ни при чем.

Это интересно: Другой авто заблокировал вас на парковке: 3 разрешенных и 3 запрещенных действия

ТЕСТЫ

Тест первый. «Точность».

Препятствие – щиток из ламинированной фанеры размерами 0,1 × 1,0 м располагаем вертикально на удалении 1,0; 0,5 и 0,3 м от датчиков и сравниваем эти величины с показаниями парктроников. Сначала при температуре воздуха 21 ºС. Оказалось, что SHO-ME Y-2612Р расстояние меньше 0,4 м вовсе не показывает. Может быть, это логично: нечего прижиматься! Остальные вполне справились с поставленной задачей – с погрешностью 5–8 см. При температуре –4 ºС точность измерений практически не изменилась. Неплохой результат.

Тест второй. «Зоркость».

Маскируем мишень водяным туманом из распылителя. Водяное облако висит перед датчиком, мишень постепенно приближаем к нему. На расстоянии 0,5 м от бампера все испытуемые обнаружили опасность и предупредили о ней. Но раньше всех отреагировали на нее системы AVILINE MP-218LCD-Y8 и PARK MASTER 8BJ12.

Тест третий. «Живучесть».

Залепим датчик бумажкой (она сымитирует загрязнение или, например, случайно прилипший листочек с дерева) – сможет ли видеть сквозь предмет? Увы, не смог! Но парктроники с самодиагностикой обнаруживали ослепший датчик – и каждый предупреждал об этом владельца по-своему. Не оснащенные такой функцией просто не видели препятствия. Мораль: держите датчики чистыми. Или полагайтесь только на себя.

Тест четвертый. «Меховой».

Мех хорошо поглощает ультразвуковые волны! Парктроник с низкой чувствительностью такую мишень может и вовсе не увидеть. Система PARK MASTER 8BJ12 распознала опасность за полметра. Остальные тоже справились, но обнаружили подвох на 10 см «позже». Итого 0,4–0,5 м до столкновения. Считаем, приемлемо.

Тест пятый. «Стелс».

Мишень расположили горизонтально, отклонив ее плоскость на 45º, чтобы отражала волны вверх. Обман не удался: все испытуемые легко обнаружили ее на расстоянии 0,5 м. Тоже неплохо.

Тест шестой. «Камерный».

Замкнутое пространство. Въехать в тесный гараж задним ходом и в темноте, ориентируясь на приборы, оказалось совсем не просто. Мы справились, но традиционным способом – ориентируясь по зеркалам и габаритным огням. Тут все парковочные устройства в большей или меньшей степени сходят с ума, надежды на них нет.

Тест седьмой. «Визави».

Датчики двух систем расположили в две параллельные линии, на расстоянии 1,0 м. Постепенно поворачивая их, выявляли ложные срабатывания. Оказалось, глюки проскакивают у всех, но устройства почти не мешают друг другу, за исключением положения «глаза в глаза». А лучше всех в этом тесте показал себя FLASHPOINT FP800Z.

Инструкция по демонтажу и замене устройства

Необходимость в замене сенсора возникает, если в него попал камень. Даже маленький камушек может разбить зеркало прибора. В этом случае его нельзя восстановить. Выход один – замена исправным устройством.

Замена сенсора на автосервисе в большинстве случаев обходится очень дорого, поэтому проще купить новый прибор и выполнить ремонт парктроника своими руками.

Процедура замены проста. Перед тем, как снять датчик, нужно отключить от него провода. После отключения питания можно снимать старое устройство. Затем нужно взять новый сенсор, присоединить провода и закрепить его на внутренней стороне бампера.

Возможно, что старый и новый прибор будет отличаться цветом. Их конструкция допускает нанесение небольшого количества краски. Поэтому их можно покрасить в любой подходящий цвет. Перед покраской поверхность следует обезжирить, чтобы краска дольше продержалась.

Парктроник представляет собой приемопередающее устройство. Цель этого устройства обнаруживать неожиданно возникшее спереди или сзади транспортного средства помеху и предупредить об этом водителя.

Работает парктроник по принципу радара. То есть устройство посылает во все стороны звуковой сигнал, обычно используются ультразвуковые частоты.

Сигнал, натыкаясь на препятствие, отражается от него и возвращается на приемное устройство парктроника. В блоке управления парктроника сигнал обрабатывается и водителю выдается предупреждение о возникшей преграде.

Конструктивно парктроник выполнен в трех вариантах:

1. В первом случае он состоит из блока управления, датчиков, соединительных проводов.
2. Во втором случае, провода отсутствуют.
3. В третьем, вместо датчиков используют металлизированную ленту.Считается, что такие ленточные парктроники лишены мертвых зон. Устанавливается он с внутренней стороны бампера.

Чаще всего парктроники устанавливают на легковом автотранспорте. Случается, что парктроники устанавливают и на складских самоходных тележках. Установка такого устройства на тележке облегчает и ускоряет перемещение грузов по складской территории, особенно на складах с большими территориями и с огромным объемом перерабатываемого груза.

Про вы можете узнать в практическом руководстве: как поставить датчики, оборудование и провести тестирование.

Основные признаки и причины неисправности

Частые причины неисправности датчиков парковки:

• износ в результате процессов коррозии, попадания влаги через трещины;
• производственный брак;
• отказ встроенного электронного модуля;
• неисправность электрооборудования автомобиля;
• загрязнение рабочей поверхности;
• механические повреждения в результате удара или аварии.

Признаками неисправности конкретного датчика являются:

• отказ показаний парктроника по данному каналу;
• отсутствие легкой вибрации при прикосновении к датчику во время работы парктроника;
• сообщение самодиагностики парктроника;
• результаты диагностики штатных парктроников.>

Видео — замена датчика парктроника своими руками на VW Touareg GP:
