Циркуляция охлаждающей жидкости дизельных двигателей

Как систематизировать знания и получить практические навыки по теме?

Изучить тему «Системы смазки и охлаждения» подробно поможет лицензионный обучающий продукт «Автомобильные основы» на платформе LCMS ELECTUDE.

Огромное преимущество использование платформы состоит в том, что вы не просто последовательно получаете необходимый набор знаний, а имеете возможность поработать с устройствами на практике, отточить навыки диагностики и ремонта (платформа располагает встроенным тренажёром).

Платформа адаптивна как для проведения занятий в аудитории, так и дистанционного обучения. Очень удобно, что система располагает продуманной системой тестов. Можно не просто изучить материал, а проконтролировать, как он усвоен, какой реальный прогресс при изучении системы охлаждения двигателя.

Основные элементы системы охлаждения

Структурные элементы системы охлаждения двигателя

В систему циркуляции охлаждающей жидкости входят следующие элементы:

1. Радиатор. Этот элемент охлаждает антифриз, нагревшийся от мотора, возвращая ему нормальную температуру. Помимо него могут быть установлены еще масляный радиатор – для охлаждения смазывающего вещества, и радиатор для охлаждения отработанных газов.
2. Теплообменник. Используется для нагрева воздуха, устанавливается там, где выходит горячий антифриз.
3. Расширительный бачок. Через него антифриз поступает в систему. В процессе работы ОЖ может расширяться и сжиматься, бачок компенсирует изменения объема.
4. Центробежный насос, он же помпа. Именно он «гоняет» охлаждающую жидкость по системе.
5. Термостат. Поддерживает нормальную температуру в системе, регулируя поток ОЖ.
6. Датчик температуры ОЖ. Подает сигналы об изменении температуры на панель приборов и на реле включения вентилятора.
7. Вентилятор. Помогает охлаждать чрезмерно нагревшуюся жидкость.

Все эти элементы связаны с общим блоком управления. Также для их работы есть вспомогательные устройства – реле, нагреватели и т.д.

Как циркулирует ОЖ в системе охлаждения

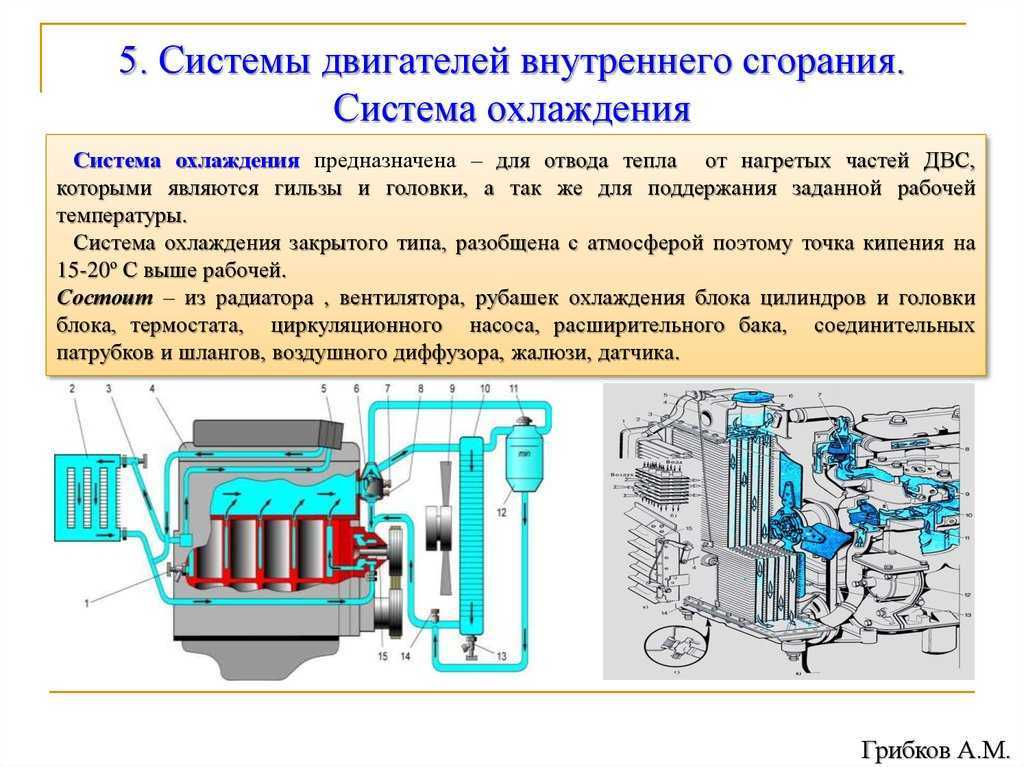

Схема циркуляции жидкости в системе охлаждения двигателя

Схема циркуляции охлаждающей жидкости состоит из большого и маленького круга. К малому относятся только рубашка охлаждения и радиатор, там требуется меньшее количество жидкости.

При холодном моторе циркуляция охлаждающей жидкости в двигателе происходит по малому кругу. Когда мотор нагревается, открывается термостат и пускает антифриз по большому кругу.

Вот как циркулирует охлаждающая жидкость в двигателе:

1. Двигатель заводится, и антифриз начинает ходить по малому кругу. Этим процессом руководит насос.
2. Проходя по цилиндрам, ОЖ нагревается от них, затем возвращается к насосу и повторяет круг.
3. Когда хладагент достигает определенной температуры, термостат перекрывает малый круг и открывает большой, по которому жидкость и направляется далее.
4. Насос закачивает жидкость в двигатель, она забирает тепло и попадает в радиатор, где охлаждается за счет окружающей среды и воздушной системы.
5. Оставленное антифризом тепло используется для обогрева салона, если включена печка.
6. Остывшая охлаждающая жидкость отправляется насосом на следующий круг.
7. Если радиатора недостаточно для охлаждения антифриза до нужной температуры, включаются вентиляторы. Отключаются они по достижении ОЖ нужной температуры.
8. Если же антифриз, наоборот, слишком остывает, то термостат закрывает большой круг и вновь пускает жидкость по малому.

Таким образом, антифриз нужен автомобилю для того, чтобы поддерживать внутри мотора нормальную рабочую температуру. Она должна быть одинаковой, постоянной и составляет в среднем 90 градусов Цельсия. Благодаря этому мотор способен выдавать хорошую скорость и экономно расходовать горючее.

Плохая циркуляция ОЖ: из-за чего бывает, чем опасна и как ее избежать

Если не циркулирует охлаждающая жидкость вообще или же плохо циркулирует, то у этого могут быть разные причины:

1. Проблемы с насосом циркуляции охлаждающей жидкости. Поломки этого агрегата приводят к тому, что он перестает закачивать антифриз в двигатель или начинает делать это хуже.
2. Забитая система. В процессе эксплуатации антифриза в системе охлаждения могут скапливаться различные отложения, осадки. Особенно, если антифриз – низкого качества. Это могут быть и примеси из самого антифриза, и частички коррозии, и частички разрушившегося в результате кавитации металла, изношенных уплотнителей и шлангов и т.д. Эти взвеси оседают везде, забивая протоки и узлы. В результате жидкость с трудом «протискивается».
3. Утечки антифриза. Течь может возникнуть по причине коррозии, трещин, разрывов в расширительном бачке, шлангах и патрубках, в других элементах системы. При постоянной течи оставшегося объема ОЖ недостаточно для того, чтобы нормально циркулировать.

Нарушения движения охлаждающей жидкости в двигателе приводят к тому, что он перегревается, антифриз – тоже. Без должного остывания агрегат уже не может нормально работать, ломается и выходит из строя.

Чтобы такого не случилось, нужно придерживаться простых правил. Во-первых, использовать только качественный антифриз. Не стоит гнаться за дешевизной, лучше купить подороже, но проверенного, надежного производителя. Здесь есть другая опасность – под видом брендовых часто встречаются подделки. Поэтому покупать нужно еще и внимательно, и только при наличии у продавца необходимых сертификатов.

Во-вторых, необходимо внимательно следить за системой. Регулярно осматривать ее на предмет утечек и других неполадок. При первых же подозрения на неисправность провести более тщательный осмотр и исправлять ситуацию – самостоятельно или обратившись в автосервис.

Заключение

От системы охлаждения двигателя зависит многое. Она, как кровеносная система человека, заботится о работоспособности мотора и «здоровья» машины в целом. Поэтому внимательное к ней отношение и тщательный подбор антифриза – это гарант исправности этой системы, а значит – корректной и бесперебойной работы двигателя.

Основные элементы

Система охлаждения двигателя содержит следующие элементы:

• Рубашка охлаждения или «водяная рубашка». Представляет собой систему каналов проходящих в блоке цилиндров.
• Радиатор охлаждения — устройство для охлаждения самой жидкости. Состоит из каналов изогнутых труб и металлических рёбер для лучшей теплоотдачи. Охлаждение происходит как благодаря встречному потоку воздуха, так и внутренним вентилятором.
• Вентилятор. Элемент системы охлаждения, предназначенный для усиления потока воздуха. На современных автомобилях он включается только при срабатывании температурного датчика, когда радиатор неспособен полноценно охладить жидкость встречным потоком воздуха. В старых моделях автомобилей вентилятор работает постоянно. Вращение на него передаётся от коленчатого вала через ременной привод.
• Насос или помпа. Обеспечивает циркуляцию охлаждающей жидкости по каналам системы. Приводится в действие с помощью ременного или шестерёнчатого привода от коленчатого вала. Как правило, мощные двигателя с прямым впрыском топлива комплектуются дополнительным насосом.
• Термостат. Важнейшая деталь системы охлаждения, контролирующая циркуляцию по большому кругу охлаждения. Основной задачей является обеспечение нормального температурного режима при эксплуатации транспортного средства. Обычно установлен на стыке входного патрубка и рубашки охлаждения.
• Расширительный бачок — ёмкость необходимая для сбора избытка охлаждающей жидкости возникающего в процессе её нагревания.
• Радиатор отопления или печка. По своему устройству похож на радиатор охлаждения в меньшем размере. Однако, используется исключительно для обогрева салона автомобиля в зимний период и непосредственной роли в охлаждении ДВС не играет.

Что происходит на холодном моторе

Пока двигатель внутреннего сгорания функционирует, он выделяет значительные объемы тепла. Вследствие этого множество самых разных деталей подвергается действию высоких температур. Для отвода излишнего тепла была предусмотрена схема движения антифриза по разным кругам: так называемым ”большому” и ”малому”. Каждый из них является замкнутым, но отличается списком оборудования и деталей, которые в нем участвуют.

Подробнее о том, как устроена система охлаждения, мы говорим в отдельном материале. Итак, запускаем мотор, и сразу же начинает циркулировать антифриз. Обеспечивается это работой водяного насоса – помпы, который, в свою очередь, функционирует благодаря приводному ремню. Вначале движок у нас еще холодный, поэтому жидкость циркулирует между ним и водяной помпой. Это называется малым кругом, и происходит так до тех пор, пока мотор не прогреется до определенного температурного уровня.

После этого термостат автоматически закрывает малый круг, но открывает движение по большому кругу. Помпа снова закачивает антифриз в силовой агрегат. Как только его температура повысится до уровня рабочей, он через патрубки достигнет радиатора. С его помощью излишки тепла выводятся в окружающую среду, и двигатель снова работает в приемлемом температурном режиме.

Причины засорения

Основной причиной загрязнения системы является использование в качестве охлаждающей жидкости обычной воды. Проточная вода из крана имеет в составе большое количество солей, создаёт накипь и ржавчину на стенках магистралей. Использование дистиллированной воды менее пагубно, но полноценное охлаждение в жаркий период она не способна обеспечить. Кроме того, зимой при минусовой темпе вода замёрзнет и расширяясь может нарушить целостность отдельных деталей и соединений.

Применение качественного антифриза или тосола более целесообразно. Специальные вещества для охлаждения имеют значительный ресурс и не замерзают даже при очень низких температурах. Однако присадки содержащиеся в составе, с течением времени начинают выпадать в осадок засоряя систему.

[Жидкостная система охлаждения]

Вспомним ещё раз немного про данную систему охлаждения.

В жидкостной системе охлаждения используются специальные охлаждающие жидкости — антифризы различных марок, имеющие температуру загустевания — 40 °С и ниже. Антифризы содержат антикоррозионные и антивспенивающие присадки, исключающие образование накипи

Они очень ядовиты и требуют осторожного обращения. По сравнению с водой антифризы имеют меньшую теплоемкость и поэтому отводят теплоту от стенок цилиндров двигателя менее интенсивно

Так, при охлаждении антифризом температура стенок цилиндров на 15…20°С выше, чем при охлаждении водой. Это ускоряет прогрев двигателя и уменьшает изнашивание цилиндров, но в летнее время может привести к перегреву двигателя.

Оптимальным температурным режимом двигателя при жидкостной системе охлаждения считается такой, при котором температура охлаждающей жидкости в двигателе составляет 80 …100 °С на всех режимах работы двигателя.

В двигателях автомобилей применяется закрытая (герметичная) жидкостная система охлаждения с принудительной циркуляцией охлаждающей жидкости.

Внутренняя полость закрытой системы охлаждения не имеет постоянной связи с окружающей средой, а связь осуществляется через специальные клапаны (при определенном давлении или вакууме), находящиеся в пробках радиатора или расширительного бачка системы. Охлаждающая жидкость в такой системе закипает при 110… 120 °С. Принудительная циркуляция охлаждающей жидкости в системе обеспечивается жидкостным насосом.

Система охлаждения двигателя состоит из:

• рубашка охлаждения головки и блока цилиндров;
• радиатор;
• насос;
• термостат;
• вентилятор;
• расширительный бачок;
• соединительные трубопроводы и сливные краники.

Кроме того, в систему охлаждения входит отопитель салона кузова автомобиля.

Принцип работы системы охлаждения

Предлагаю сначала рассмотреть принципиальную схему системы охлаждения.

1 — отопитель; 2 — двигатель; 3 — термостат; 4 — насос; 5 — радиатор; 6 — пробка; 7 — вентилятор; 8 — расширительный бачок; А — малый круг циркуляции (термостат закрыт); А+Б — большой круг циркуляции (термостат открыт)

Циркуляция жидкости в системе охлаждения осуществляют по двум кругам:

1. Малый круг — жидкость циркулирует при пуске холодного двигателя, обеспечивая его быстрый прогрев.

2.Большой круг — движение циркулирует при прогретом двигателе.

Если говорить проще, то малый круг это циркуляция охлаждающей жидкости БЕЗ радиатора, а большой круг — циркуляция охлаждающей жидкости ЧЕРЕЗ радиатор.

Устройство системы охлаждения различаются по своему устройству в зависимости от модели автомобиля, однако, принцип действия един.

Принцип работы данной системы можно увидеть на следующих видео:

Предлагаю разобрать устройство системы по последовательности работы. Итак, начало работы системы охлаждения происходит при запуске сердца данной системы — жидкостного насоса.

1. Жидкостной насос(water pump)

Жидкостный насос обеспечивает принудительную циркуляцию жидкости в системе охлаждения двигателя. На двигателях автомобилей применяют лопастные насосы центробежного типа.

Искать наш жидкостной насос или же водяную помпу следует на передней части двигателя(передняя часть эта та, которая ближе к радиатору и там где расположен ремень/цепь).

Жидкостной насос соединён ремнём с коленчатым валом и генератором. Поэтому, чтобы найти наш насос достаточно найти коленчатый вал и найти генератор. Про генератор мы поговорим позже, но пока лишь покажу, что нужно искать. Генератор выглядит как цилиндр, прикрепленный к корпусу двигателя:

1 — генератор; 2 — жидкостной насос; 3 — коленчатый вал

Итак, с расположением разобрались. Теперь давайте рассмотрим его устройство. Напомним, что устройство всей системы и её деталей различно, но принцип работы этой системы одинаков.

1 — Крышка насоса; 2 — Упорное уплотнительное кольцо сальника. 3 — Сальник; 4 — Подшипник валика насоса. 5 — Ступица шкива вентилятора; 6 — Стопорный винт. 7 — Валик насоса; 8 — Корпус насоса; 9 — Крыльчатка насоса. 10 — Приемный патрубок.

Работа насоса заключается в следующем: привод насоса осуществляется от коленчатого вала через ремень. Ремень крутит шкив насоса, вращая ступицу шкива насоса(5). Тот в свою очередь приводит во вращение вал насоса(7), на конце которого находится крыльчатка(9). Охлаждающая жидкость поступает в корпус насоса(8) через приёмный патрубок(10), а крыльчатка перемещает её в рубашку охлаждения(через окошко в корпусе, видно на рисунке, направление движение из насоса показано стрелкой).

Комбинированные пластинчатые теплообменники

Конструкция комбинированных пластинчатых теплообменников, объединенных в компактную конструкцию, обеспечивает их оптимальную тепловую эффективность и надежность. Этот тип теплообменников называют неразборным, так как все плиты соединены вместе с помощью высокотемпературной пайки. Целью является достижение большей устойчивости к теплообмену при более высоких давлениях и температурах и достижение относительно низкой стоимости устройства.

Высокотемпературная сварка пластин устраняет необходимость в уплотнениях. Это позволяет работать при высоких давлениях и температурах без затрат на техническое обслуживание и утечку жидкости.

Основным недостатком сварных пластинчатых теплообменников является их сложная очистка из-за их неспособности к демонтажу.Одним из широко используемых материалов для изготовления теплообменников с неразъемными плитами является алюминий, который устойчив к коррозии и характеризуется хорошими теплообменными свойствами.

Пластинчатые теплообменники также могут быть изготовлены из нержавеющей стали или титана. Рекомендуется использовать титановые пластинчатые теплообменники при работе теплообменника в агрессивных средах. Как правило, толщина одной пластины находится в диапазоне от 0,1 до 5 мм, а расстояние между пластинами составляет от 5 до 10 мм.

еплообменный аппарат, обеспечивающий отвод тепла из масла под действием охлаждающей жидкости или нагнетаемого воздуха — это маслоохладитель.

Теплообменный аппарат, обеспечивающий отвод тепла из масла под действием охлаждающей жидкости или нагнетаемого воздуха — это маслоохладитель. Нагрев масла в системе происходит в результате трения в движущихся элементах механических передач, подшипниках и других частях механизмов.

Классификация аппаратов

В зависимости от вида охлаждающей среды маслоохладители делят на:

• воздушные;
• водяные.

Устройство, обеспечивающее отвод тепла, состоит из корпуса, блока теплообмена (пучок труб или система пластин), насосов подачи масла и охлаждающей жидкости, и вентилятора (при воздушном охлаждении).

Принцип работы маслоохладителя

Основа процесса — теплообмен, или передача тепла от тела с более высокой температурой к телу (веществу) более холодному. Принцип действия маслоохладителя основан на теплопроводности (способности тел проводить тепло).

Большой теплопроводностью обладают металлы. Эта их особенность объясняет использование в теплообменных аппаратах металлических трубок и пластин. Некоторые отличия принципа работы следующих аппаратов объясняются их конструктивными особенностями.

Пластинчатый аппарат

Поверхность теплопередачи состоит их тонких гофрированных металлических пластин, определенным способом соединенных между собой методом пайки в вакуумной печи. Камеры-пластины стянуты между собой и уплотнены специальными прокладками. Поверхность пластин образует камеры для перемещения охлаждаемой и охлаждающей жидкости. Принцип турбулентного противотока позволяет интенсифицировать процесс теплоотдачи.

Кожухотрубный маслоохладитель

Данная схема предусматривает прокачивание охлаждающей воды внутри тонких стальных, медных или латунных труб, находящихся в корпусе, с перемещением охлаждаемого масла по корпусу.

Воздушный маслоохладитель

Поверхность трубок, расположенных пучком или спиралью, может быть как оребренной, так и гладкой. Принудительная подача воздуха, направленная на трубы, осуществляется вентилятором. Для обеспечения стабильного давления в системе, температура масла, являющегося рабочей средой гидросистем и трансформаторов, должна поддерживаться постоянной.

Диагностирование системы охлаждения двигателя

Общее диагностирование технического состояния системы охлаждения заключается в определении ее герметичности и теплового баланса.

Заключение о герметичности системы делают, визуально убедившись в отсутствии утечки ОЖ при работающем и неработающем двигателе, а также по скорости убывания жидкости из расширительного бачка в процессе эксплуатации автомобиля.

О тепловом балансе системы судят по времени прогрева двигателя и поддержанию его номинальной рабочей температуры при нормальной нагрузке. Проверку производят с помощью указателя температуры охлаждающей жидкости.

Работа системы охлаждения считается удовлетворительной, если температура двигателя удерживается в пределах 85…95 °С при движении нагруженного автомобиля со скоростью около 90 км/ч.

Проверить общее состояние системы охлаждения и найти конкретные места утечки ОЖ можно при подаче воздуха под небольшим давлением в систему охлаждения.

Для проверки герметичности системы охлаждения можно использовать воздушную сеть (рис. 1, а), а в случае ее отсутствия, воздушный насос (рис. 1, б), которые подсоединяют к пробке расширительного бачка или радиатора.

С помощью редуктора или насоса поднимают давление до величины давления открытия пробки расширительного бачка (0,09…0,13 МПа) в течение 2 мин. Следят за показанием манометра: давление должно быть стабильным, в противном случае визуально определяют утечки ОЖ или проверяют охладители отдельных составных частей двигателя (системы рециркуляции, радиатор охлаждения масла и т.д).

Причиной быстрого убывания ОЖ в системе может быть неправильная работа клапана пробки расширительного бачка и ее недостаточная герметичность. При появлении этой неисправности необходимо проверить состояние клапана пробки и давление его открытия (значение давления указано в технических характеристиках данного двигателя).

Рис. 1. Проверка герметичности системы охлаждения с использованием воздушной сети (а) и воздушного насоса (б): 1 — пневморедуктор; 2 — манометр; 3 — герметизирующая насадка; 4 — радиатор; 5 — насос; 6 — пробка расширительного бачка

Работоспособность радиатора определяют по разности температур ОЖ в его верхней и нижней части, которая должна быть в пределах 8…12 °С. Уменьшение разности температур указывает на наличие накипи в трубках радиатора или на его загрязнение.

При проверке термостата его снимают с двигателя и помещают в емкость с жидкостью, имеющей температуру окружающего воздуха. Можно использовать обычную воду, но, учитывая, что температура ОЖ в современных двигателях может превышать 100 °С, желательно применять технический глицерин, температура кипения которого выше. В случае же использования воды можно установить только начало открытия клапана. Жидкость постепенно нагревают; при температуре 70…80 °С (в зависимости от модели двигателя) должно начаться открытие клапана термостата. За температуру начала открытия принимается та, при которой ход клапана, расположенного со стороны входного патрубка радиатора, составляет 0,1 мм. Для более точного определения величины хода можно использовать индикатор часового типа на кронштейне. Дальнейшее повышение температуры до 90…110 °С (в зависимости от модели двигателя) должно привести к полному открытию клапана (6…8 мм). Если после проведения вышеописанной проверки установлено, что термостат не удовлетворяет указанным условиям, его заменяют новым, так как ремонту он не подлежит.

При появлении утечки ОЖ из радиатора, если найти место утечки не представляется возможным, радиатор проверяют на герметичность. Существуют два способа проверки: непосредственно на автомобиле и при снятом радиаторе.

При проверке на автомобиле радиатор заполняют водой, все патрубки закрывают заглушками, оставив один открытым (через него в радиатор подают воздух под давлением примерно 0,1 МПа). По месту появления воды и определяют место утечки.

Однако из-за сложности доступа к радиатору удобнее проверять его, сняв с автомобиля. После снятия закрывают заливную горловину и все патрубки радиатора, оставив один открытым, через него подают в радиатор воздух под давлением примерно 0,1 МПа. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые и укажут точное место утечки.

Жидкостный насос проверяют на отсутствие утечек через нижнее контрольное отверстие. Если при работе насос издает шум, проверяют также его осевой люфт. При появлении утечки ОЖ из жидкостного насоса, шума при работе и увеличенного осевого люфта насоса, его снимают с двигателя, разбирают, проверяют и при необходимости ремонтируют или заменяют насос.

Проверку электрических элементов системы охлаждения проводят с помощью сканеров и тестеров.

Заключение

Система охлаждения двигателя является неотъемлемой и не заменимым агрегатом трактора или автомобиля

Без системы охлаждения повышается износ систем двигателя, и снижается КПД работы двигателя и его узлов.В своей дипломной работе я описал важность системы охлаждения и её обслуживания. Углубил свои теоретические знания и изучил множество новых деталей

Изучил типичные неисправности, способы устранения, обслуживание системы охлаждения двигателя.Исходя из материала, написанного мною, понял, что тема, которую я более тщательно изучил, пригодится мне в дальнейшей профессии, поможет мне стать хорошим специалистом в дальнейшем.Считаю, что тема письменно-экзаменационной работы раскрыта мной полностью и является опорным конспектом для дальнейшей реализации моих знаний в жизни.
