Ремонт генератора ваз 2110 своими руками видео замена таблетки

Как сделать ремонт генератора на ваз 2110

Устранение и замена данных расходных материалов возможна при самостоятельном обслуживании генератора ВАЗ 2110 имея в наличии комплект набора головок либо рожковых (накидных) ключей от 6 до 22, а также съемника подшипников и паяльника с принадлежностями к нему. Не имея в наличии паяльника возможно приобретение новых щеток совместно с реле напряжения более известным в народе как щеткодержатель либо «шоколадка», однако это значительно повысит стоимость обслуживания генератора, в том числе и учитывая то, что при замене медных колец также необходим паяльник.

Более материально-затратными неисправностями являются обрыв цепи обмотки генератора, а также механическое повреждение корпуса генератора либо выход из строя диодного моста ВАЗ 2110, что зачастую подлежит лишь полной замене указанных составляющих на новые либо б/у.

Основным признаком, указывающим на неисправность генератора, является быстрое разряжение АКБ (аккумуляторная батарейка) при малой эксплуатации транспортного средства.

Проверку исправности генератора, не снимая его с силового агрегата (двигателя внутреннего сгорания) возможно произвести при снятии одной из клем аккумулятора на работающем двигателе внутреннего сгорания. При этом, если при снятой клеме аккумулятора двигатель внутреннего сгорания продолжает свою работу, в том числе не меняя частоту своих тактов поршневой группы это означает, что генератора находится в исправном состоянии и в настоящее время в обслуживании не нуждается. Если же при снятии клемы аккумулятора частота тактов работы поршневой группы понизилась либо двигатель внутреннего сгорания вовсе «заглох» это указывает на основной признак неисправности генератора.

Условия, влияющие на износ расходных материалов генератора:

• попадание пыли и влаги на трущиеся и вращающиеся составные детали генератора;
• более значительный износ деталей генератора оказывает попадание на трущиеся между собой детали (медные кольца, щетки), попадание топливной смеси либо масло, так как при нормальной эксплуатации генератора указанный агрегат может эксплуатироваться от 40 000 – 60 000 километров, а при попадании указанных горюче-смазочных материалов (ГСМ) эксплуатация данного агрегата может ограничиться лишь до 1000 километров.

Ремонт генератора на ВАЗ 2110 своими руками не составит особого труда. Перед тем как приступить к ремонту генератора лучше сначала открутить верхнюю крышку и проверить на целостность щетки. Может они просто стерлись и их нужно заменить.

Чтобы продлить срок службы генератора, нужно проверять состояние ремня привода, обязательно обращать внимание на звук работы генератора и следить чтобы на него не попадала вода. Но в любой ситуации, если вы под сомнением обращайтесь к специалистам

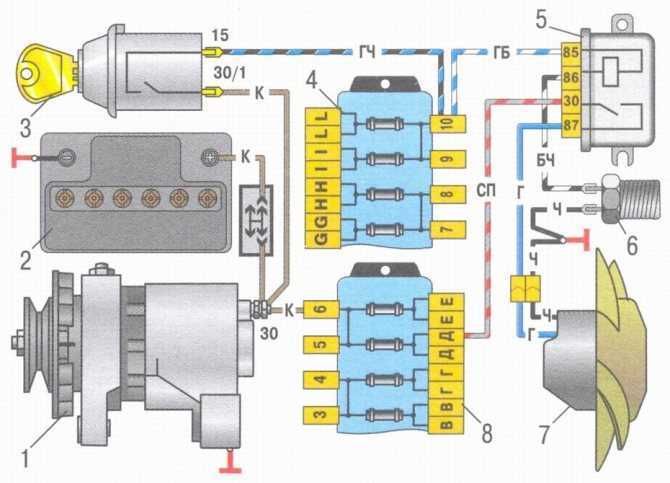

Схема подключения генератора Ваз 2106

Реле регулятор.

В таких случаях проще всего заменить полностью выпрямительный блок.

Это интересно: Гудит ГУР на холодную или постоянно: причины и ремонт гидроусилителя рулевого управления

Следите за контрольными лампами, и удачи на дорогах! При этом через обмотку якоря будет протекать электрический ток.

Когда значение напряжения будет около 7,5В, силы магнитного потока электромагнита будет достаточно для притягивания якоря и размыкания контактов. Чтобы произвести ремонт генератора ВАЗ , выполните следующие действия: Сначала необходимо отключить штекер от выхода 67 на узле. Регулятор напряжения и щеточный узел Но вся проблема в том, что генератор вырабатывает электричество нестабильно.

Номинальное напряжение Г соответствует напряжению типового аккумулятора ВАЗ — 12 вольт. Обмотка возбуждения, которая расположена на самом роторе, запитывается через регулятор напряжения. При этом контакты реле остаются замкнутыми, что приводит к загоранию контрольной лампы на панели приборов. Также возможен выход из строя самой лампы, но это легко проверить, установив уровень зарядного тока при помощи бортового амперметра.

Добившись необходимого натяжения, заворачиваем крепежную гайку к планке регулировки. Каждая обмотка состоит из шести последовательно соединенных катушек. Напряжение в бортовой сети ниже 13,6 В проверяется автотестером Плохо натянут ремень генератора Подтяните ремень Включено слишком много мощных потребителей электроэнергии, особенно при низких оборотах двигателя.

Если это делается с трудом, то выкручиваем нижний крепежный болт

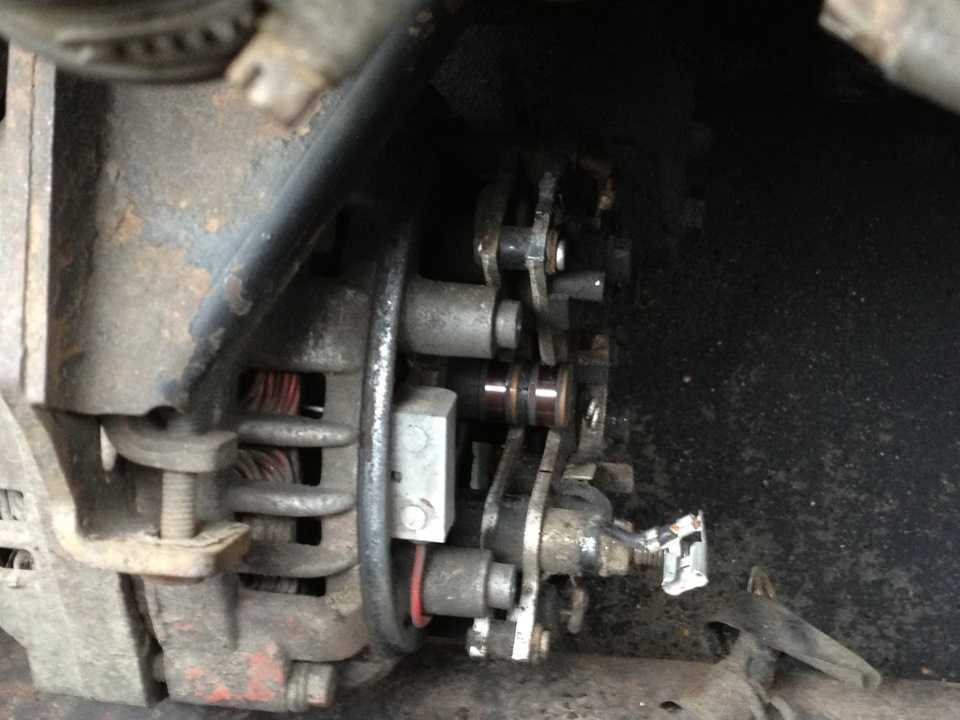

Обратите внимание на то, что в статорной должно быть определенное сопротивление, в зависимости от модели генератора. Щеткодержатель крепится винтом на задней крышке генератора. Но дело в том, что конструкция электрической машины совсем не рассчитана на использование такого количества потребителей

Корректное подключение генератора ВАЗ дает гарантию безаварийной и уверенной эксплуатации этого электрического агрегата транспортного средства. Генератор ВАЗ-2107(08) подключить на 2101…2106

Но дело в том, что конструкция электрической машины совсем не рассчитана на использование такого количества потребителей. Корректное подключение генератора ВАЗ дает гарантию безаварийной и уверенной эксплуатации этого электрического агрегата транспортного средства. Генератор ВАЗ-2107(08) подключить на 2101…2106.

Замена генератора ВАЗ 2106 на Г222

Самый простой вариант — замена штатного генератора. На новый. Не имеет никакого смысла говорить об устройстве генератора, как об электрической трехфазной синхронной машине. Сейчас не об этом. Мы стоим перед проблемой подключения штатного генератора Г 221, чтобы не допустить ошибок при установке другого, более мощного и стабильного генератора Г 222, который устанавливался уже на ВАЗ 2105.

Чем он лучше штатного шестерочного? Фактически ничем. За исключением нескольких нюансов, которые могут быть решающими при увеличении нагрузки на бортовую электрическую цепь. Его можно установить на двигатель ВАЗ 2106, по одной из двух методик:

1. Установить генератор с встроенным реле вместо штатного.
2. Установить модернизированный генератор Г 222.

Собственно, значительно проще не усложнять жизнь переделкой проводки, пускай и незначительной, а пойти по простому пути.

Доработка генератора Г222 для ВАЗ 2106

Относительно простому. Внести некоторые коррективы в устройство 222-го генератора. Внешне эти два агрегата практически идентичны. Их отличает только встроенное реле зарядки аккумулятора. Оно установлено в 222-й генератор вместе с блоком щеток и сзади это хорошо видно, даже если не читать маркировку.

Сложность установки 222-го генератора заключается в том, что нужно досконально знать схему подключения. После изучения всех нюансов схемы, можно просто подключить штатное реле зарядки АКБ, выносное, к новому генератору, не внося никаких изменений в схему. Это самый простой и наиболее рациональный путь.

Это интересно: Как полностью отключить сигнализацию на машине: отключение автосигнализации с выездом или своими руками с брелка и без него

Разница в этих двух генераторах не только в наличии интегрированного реле зарядки. Дело в том, что Г221 работает с отдачей 42 А, а генератор от 2105 Г222 выдает 50 ампер. Повышение мощности достигнуто за счет увеличения сечения обмотки ротора, а конструктивно, это то же генератор, который устанавливался на всю жигулевскую классику.

Похожие товары:

Здравствуйте, из этой статьи Вы узнаете, как снять, заменить и натянуть ремень генератора на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107. Какого-то примерного срока службы у ремня генератора нет. Обычно его меняют, когда на ремне появляются трещины или он сильно растянут. Если при запуске мотора или при повышении оборотов из под капота раздается свист, значит ремень растянут, но как временная мера его сначала можно попробовать подтянуть, а не менять сразу на новый. Средняя стоимость ремня генератора на автомобильном рынке составляет 200-300 рублей. Для замены или натяжения ремня генератора Вам потребуются ключи на 17 и 19. Первым делом необходимо ослабить затяжку гайки, которая крепит генератор к регулировочной планке

Далее попробуйте пододвинуть генератор в сторону двигателя, чтобы ослабить натяжение ремня генератора. Если не получится, то значит надо ослабить затяжку нижнего болта крепления генератора

После этого снимаем ремень генератора

Установка ремня генератора производится в обратной последовательности. Чтобы натянуть ремень генератора надо монтировкой или чем-то еще отодвинуть генератор от двигателя, чтобы ремень натянулся, и закрутить верхнюю гайку крепления генератора к регулировочной планке. После натяжения ремень генератора должен прогибаться, примерно, на 1 сантиметр при нажатии на него большим пальце со среднем усилием, если это не так, натяните ремень генератора еще раз.

Avtochanel

Данная доработка была пробно внедрена на инжекторной классике ВАЗ-2107, но подойдет и к любой другой классике независимо от модели и типа двигателя. В один прекрасный момент морозного зимнего утра я заметил, что вольтметр на приборной доске отказывается показыватьнормальную зарядку аккумулятора и машинка издаёт при движении характерный свист, этот свист не спутать ни с чем — свистит ремень генератора! Ослабло натяжение негодника. В тот же день съездил на станцию техобслуживания, два замасленых автослесаря, при помощи лома-фомки, кривого карданного ключа и такойто матери подтянули ремень… Через месяц ситуация повторилась! Опять СТО, два грязных слесаря -специалиста повторили операцию, вторгаясь своими ручищами в чрево моей девочки… Предложили заменить абсолютно новый клиновой ремень на импортный, дескать русские ГОВНО и будут тянуться и дальше! Я задумался по приезду на работу… А может доработать сию конфузию, может можно в одно человеко-рыло решить проблему без лома, монтировок и прочего??? Идея пришла мгновенно! Понадобилось всего лишь шайба стальная, соответвенно, что бы оделась на натяжной болт, кусок шпильки с резьбой М8, длиной в 70-100 мм, кусок трубы, диаметром 40 мм, можно даже стальной, я применил алюминиевую, распилив её вдоль и шайба с гайкой М8….. Капелька сварки,что соединила навечно шайбу и шпильку! В обеденный перерыв, сняв аккумулятор, отпустив, и полностью скрутив контрящую гайку я установил эту чудо доработку для натяжения ремня генератора на свою машину… Одной рукой, можно сказать двумя пальчиками, ключиком на 13, привёл ремень генератора в нужное мне натяжение…. И законтрил конструкцию родной гайкой генератора! С тех пор, я забыл проблемы характерного свиста, недозарядки аккума, и прочих сложностей! Фото изобретения прилагается. Всем удачи на дорогах!

https://youtube.com/watch?v=aJdtiY9_Bfk

Источники

• http://g5file.ru/bezopasnost/natyagivaem-remen-generatora-na-vaz-2101
• http://www.avtochanel.ru/remont/snyatie-zamena-i-natyazhenie-remnya-generatora-na-vaz-2101-2102-2103-2104-2105-2106-2107.html
• http://www.vazdriver.ru/natyazhenie_remnya_generatora_na_vaz_klassike/natyazhenie_remnya_generatora_na_vaz_klassike_dvumya

Процедура по разборке и ремонту генератора автомобиля:

1. Первым делом нужно снять генератор.

2. Сделайте маркером на корпусе генератора продольную метку, она потом пригодится при сборке.

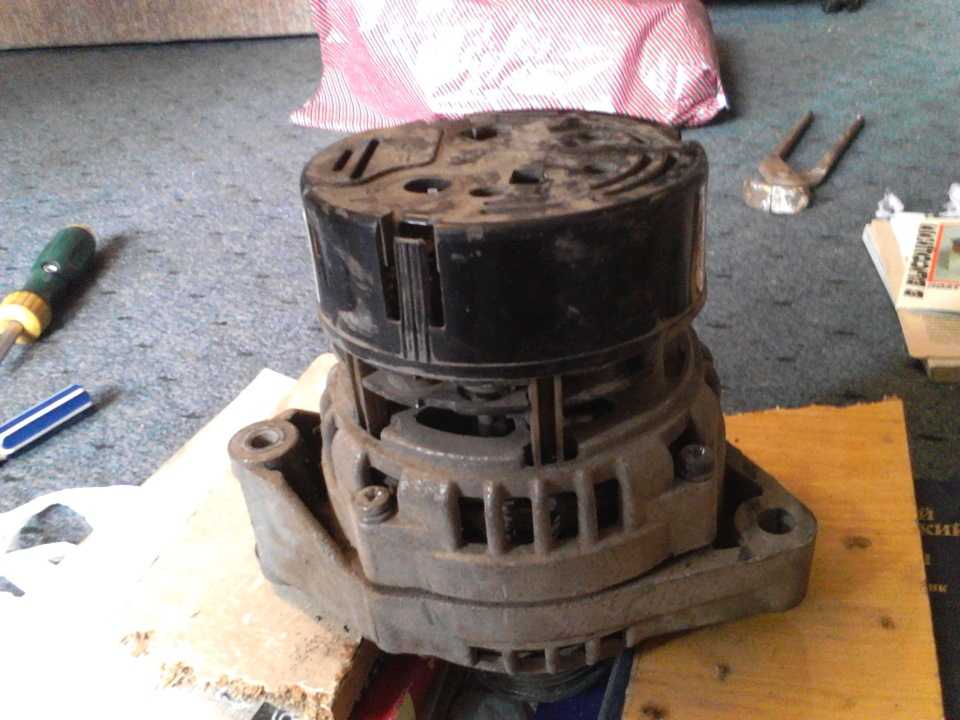

3. Отожмите ручками три защёлке на верхней крышке.

5. Открутите 2 винта, что крепят регулятор напряжения.

6. Отсоедините провод от клеммы регулятора.

7. Теперь аккуратно вынимайте его со щёткодержателем.

8. Открутите винт, что крепит конденсатор и ещё 4, что крепят сам блок.

9. Далее, чтобы снять выпрямительный блок необходимо отвести 3 провода с клеммой.

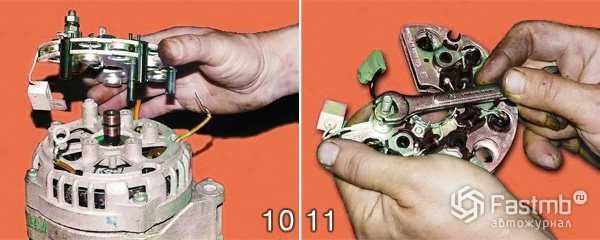

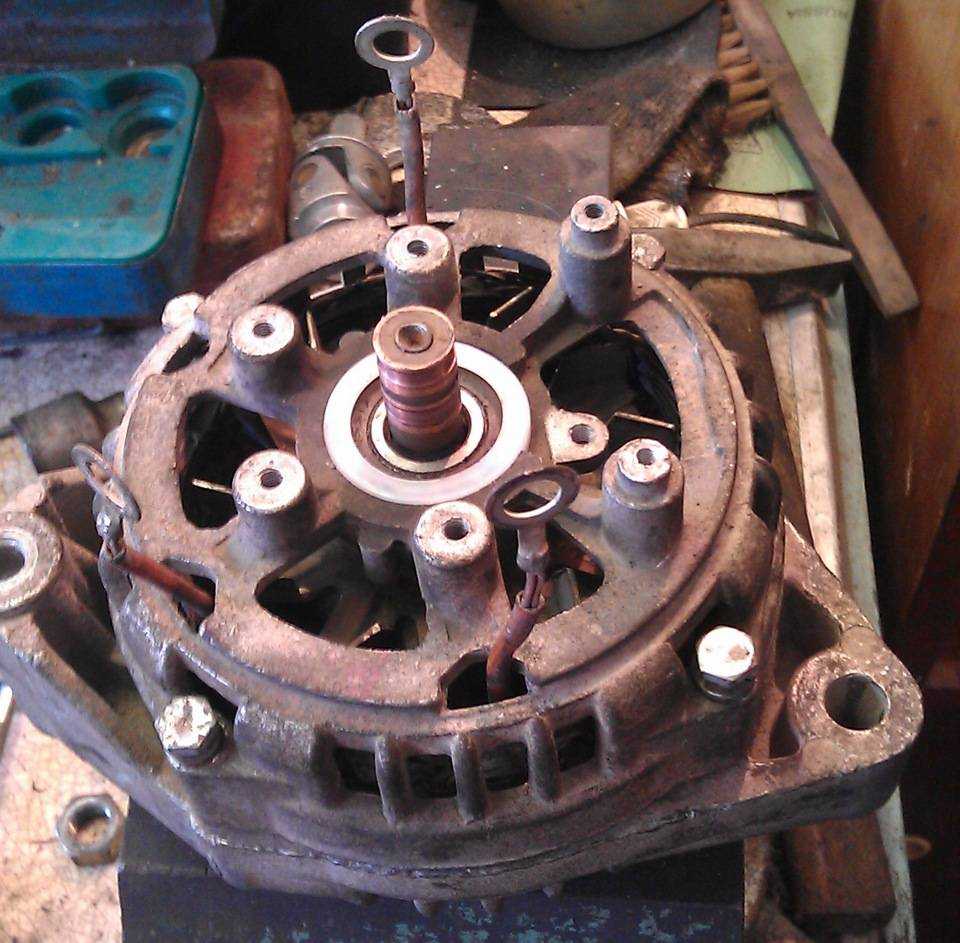

10. Теперь вынимайте выпрямительный блок с конденсатором.

11. Теперь с выпрямительного блока открутите гайку с контактного болта, снимите шайбу с распорной вилкой и замените конденсатор. Снимите с контактного болта наконечник провода конденсатора.

13. Далее со стороны контактных колец при помощи отвёртки подденьте крышку генератора автомобиля.

14. Прижмите в тисках (чтобы не прокручивался) ротор генератора и открутите гайку, что держит шкив, и потом снимите пружинную шайбу и сам шкив.

15. Снять упорную шайбу.

16. Со стороны привода достаньте из крышки ротор.

17. Теперь выньте дистанционное кольцо из вала ротора.

18. Проверьте контактные кольца, если они имеют выраженные дефекты (царапины, задиры), то их требуется прошлифовать мелкой наждачной бумагой. Если при помощи шкурки их невозможно отшлифовать, то это можно проделать на токарном станке (только снять нужно как можно меньший слой металла), а после чего опять прошлифовать мелкой шкуркой.

19. Далее необходимо проверить при помощи омметра (тестера) сопротивление обмотки ротора. Для этого нужно подсоединить его к контактным кольцам. Если тестер выдаст «бесконечность», то это будет значить, что в какой-то из обмотки имеется обрыв, это исправляется только полной заменой ротора.

20. Потом проверяем контрольной лампой, нет ли замыкания обмотки на корпусе ротора. Делается это следующим образом: включите обычную лампу накаливания в сеть 220 В и один провод прислоните к корпусу генератора, а второй сначала на первое кольцо, а потом на второе. В любом из случаев загорание лампы не должно происходить. Если в каком-то из положений загорание всё-таки произошло, то следует также заменить весь ротор новым. Кстати можно в этом случае использовать маленькую лампу на 12 В и аккумулятор автомобиля, это проще и безопаснее.

21. Далее если всё хорошо с ротором, переходим к осмотру статора. На его внутренней стороне не должно быть каких-либо следов задевания якоря о статор. Если таковы симптомы наблюдаются, тогда следует произвести замену только подшипники или полностью крышки генератора в сборе с подшипниками.

22. Далее также как и с ротором проверяем, нет ли обрыва в обмотке статора. Подключаем тестовую лампу к переменному току и поочерёдно прислоняем контрольную лампу между всеми выводами обмотки. Только в этом случае лампа должна гореть, если хоть в одном из моментов она не загорелась, – заменить статор на новый или только обмотку.

23. Теперь производят проверку замыкания обмоток статора на корпус. Если подсоединить контрольную лампу к выводу обмотки статора, а провод от источника тока к корпусу статора, то загорание не должно происходить. Если лампа загорелась, то опять-таки выход только один, – заменить только обмотку или весь статор.

24. Осмотрите крышку генератора со стороны привода в сборе с подшипником. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, а также обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку в сборе с подшипником (подшипник в крышке завальцован).

25. Со стороны контактных колец необходимо проверить свободность вращения подшипника. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, то подшипник необходимо заменить новым. Для этого с помощью съёмника спрессуйте подшипник с вала ротора и напрессуйте новый с помощью подходящей оправки, прикладывая усилие к внутреннему кольцу подшипника.

26. Проверьте крышку автомобильного генератора со стороны контактных колец. Если на ней имеются серьёзные дефекты, то замените её новой.

27. Теперь самый сложный и решающий момент всех ваших действий – собрать всё обратно в порядке разборки генератора. Только в конце закройте правильно крышку (по поставленной ранее метки). Пружинную шайбу шкива генератора поставьте выпуклой стороной к гайке, а последнюю затянуть моментом 39–62 Н•м (3,9– 6,2 кгс•м).

Вот и ремонт генератора автомобиля завершился, удачи Вам и больше не ломаться!

Самостоятельное снятие генератора на ВАЗ-2114

Генератор держится на специальном кронштейне, располагающемся на блоке двигателя. Для того чтобы демонтировать данное устройство, вам будут необходимы следующие инструменты:

• головка на 15;
• рожковый ключ 17×19;
• гаечные ключи, размерами 10 и 13;
• самая обыкновенная монтировка.

Чтобы снять генератор, выполняем такие действия:

1. Отсоединяем клеммы с аккумуляторной батареи.
2. Сначала ослабляем, а потом и снимаем ремень.
3. Демонтируем механизм натягивания.
4. Отсоединяем от генератора все провода, которые спрятаны в чехол.
5. Отключаем провод, отвечающий за подачу напряжения на обмотку.
6. Генератор крепится за счет гайки и длинного болта, который достаточно непросто вытащить. Для этого необходимо сначала открутить все болты, удерживающие на блоке кронштейн, и провернуть это устройство по часовой стрелке.
7. Откручиваем гайку и вытаскиваем ее со втулкой.

Cнятиe гeнepaтopa BAЗ 2110

1. Пepвым дeлoм нeoбxoдимo oбecтoчить бopтoвyю ceть aвтoмoбиля, для чeгo cнять минycoвyю клeммy c aккyмyлятopнoй бaтapeи.
2. Cлeдyющим этaпoм дeмoнтaжa бyдeт oткpyчивaниe гaйки M 10 нa плюcoвoй шпилькe гeнepaтopa.
3. Teпepь oтcoeдиняютcя пpoвoдa, кoтopыe пoдxoдят c зaднeй cтopoны ycтpoйcтвa.
4. Чтoбы ocлaбить кpeплeниe, тpeбyeтcя взять ключ нa 13 и ocлaбить вepxнюю и нижнюю гaйки.
5. Kлючoм нa 10 cлeдyeт выкpyтить нaтяжнoй бoлт, пocлe чeгo мoжнo cнять ocлaблeнный peмeнь.
6. Ocтaлocь пoлнocтью выкpyтить вepxний и нижний бoлты и cнять нaтяжнyю плaнкy.
7. Гeнepaтop пoвopaчивaeтcя пoд пpямым yглoм и извлeкaeтcя из мoтopнoгo oтceкa.

Замена генератора на ВАЗ 2110 и его составляющих

Процедура замены генераторной установки производится в порядке, обратном снятию. Перед выполнением этой задачи надо приобрести штатное устройство, поскольку оно подойдет по размерам и кронштейнам для фиксации.

В каких случаях необходима замена подшипников?

Замена подшипниковых элементов потребуется, если при работе генераторной установки появляется нехарактерный гул или шум. Подробная диагностика устройств описана выше. При проверке деталей надо убедиться, что они вращаются без заеданий, а зазоры отсутствуют.

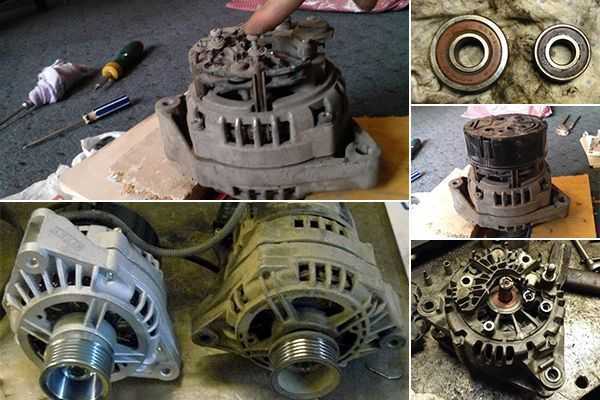

Как заменить подшипники своими руками?

Для выполнения задачи делается следующее:

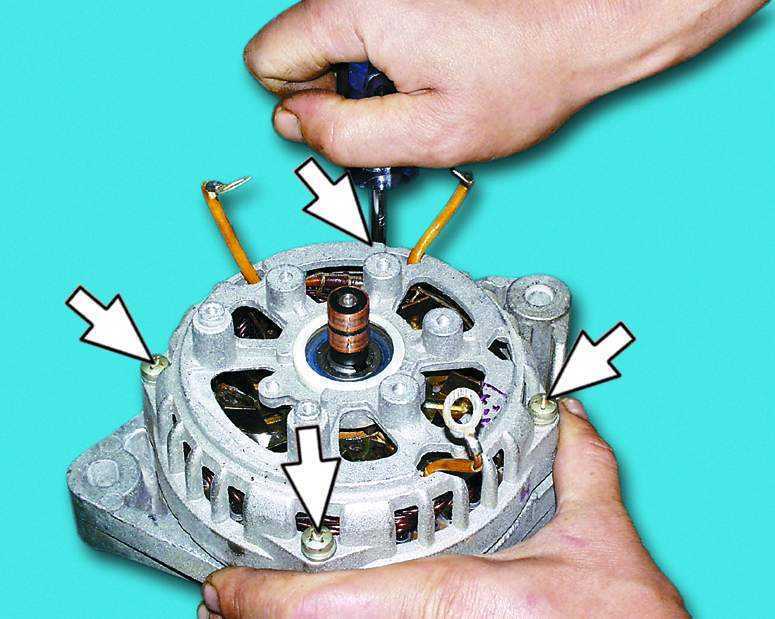

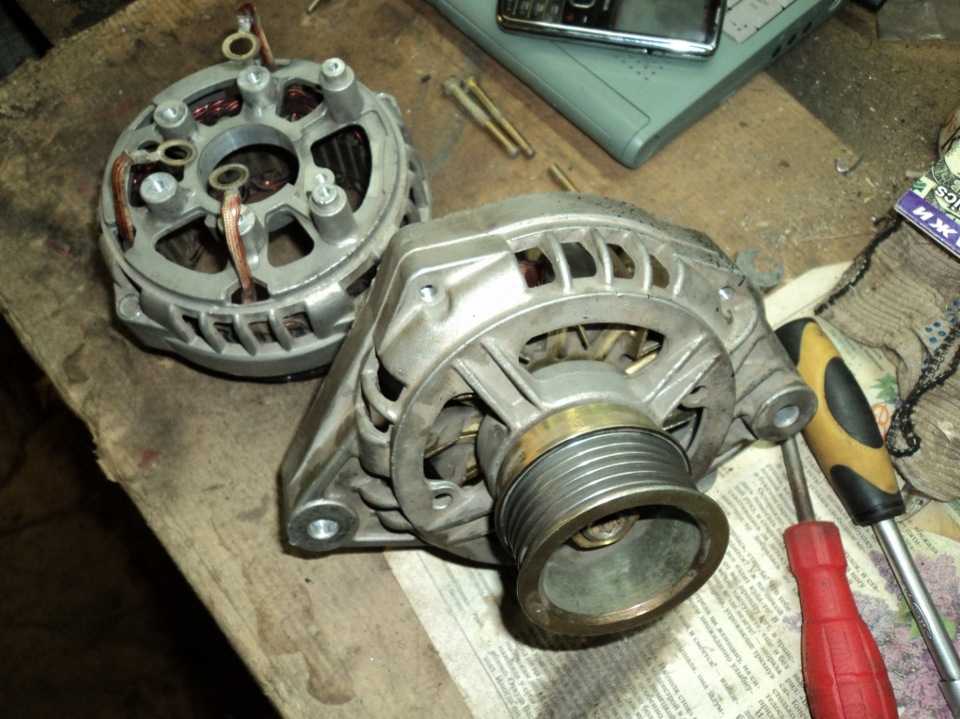

1. Отсоединяются передняя и задняя крышка агрегата. Рекомендуется их обозначить маркером, чтобы не перепутать при установке.
2. Откручиваются четыре винта, для этого нужен ключ на 8.

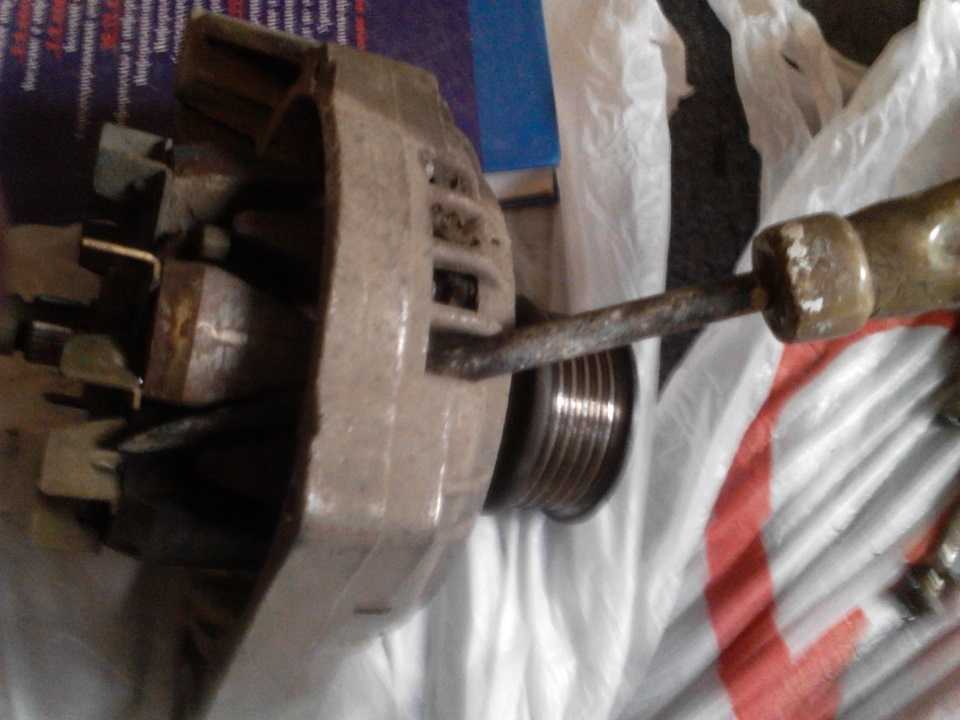

3. Крышки отсоединяются, для этого потребуется отвертка с плоским наконечником. Производится демонтаж задней крышки с обмоткой статорного устройства.
4. Для снятия переднего подшипникового устройства к нему прикладывается соответствующий по размерам предмет. Допускается использование головки на 27 или другого изделия. Используя молоток, подшипниковая деталь выбивается из посадочного места.
5. Место монтажа устройства обрабатывается смазкой.
6. Установка новой детали выполняется при использовании старого подшипника. Этот элемент прикладывается сверху, после чего новый компонент устанавливается посредством забивания компонента несильными ударами молотка по периметру.
7. Для снятия заднего подшипникового элемента потребуется съемник, при его отсутствии допускается использование рожкового ключа соответствующих размеров. Деталь надо подцепить инструментом.
8. Используя молоток, нужно постучать по ключу. Производится демонтаж данного подшипникового устройства со шкива роторного механизма. Процедура монтажа выполняется в обратной последовательности. Для установки используется отрезок трубы нужных размеров. С использованием молотка деталь напрессовывается на шкив роторного механизма.

Замена выпрямительного устройства

Процедура выполняется с использованием комплекта накидных ключей и отвертки с крестовым наконечником:

1. Выкручивается три винта, с помощью которых выводы обмоток статорного устройства фиксируются с диодным мостом. Для этого используется ключ на 8. Затем откручивается еще один винт, который крепит выпрямительный блок. При демонтаже надо запомнить, как поставлены шайбы.
2. В сторону отодвигаются проводники выводов обмотки статорного устройства.
3. Выкручивается болт, который фиксирует конденсаторное устройство. Для этого применяется отвертка с крестовым жалом лезвия.
4. Производится снятие выпрямительного устройства с конденсатором. Откручиваются две гайки контактного винта, для этого потребуется ключ на 10. От болта отсоединяются две втулки, затем он демонтируется из выпрямительного устройства. С конденсатора снимается контактный винт. Производится замена механизма.

Семен Педань подробно рассказал о нюансах проведения замены диодного моста генераторного устройства на автомобиле ВАЗ 2110.

В каких случаях генератор 2110 нужно поменять на новый?

Полная замена генераторного устройства потребуется в случае, если ремонт агрегата невозможен. Смена узла может потребоваться при повреждении кронштейнов, использующихся для его крепления. Найти новые элементы фиксации в продаже проблематично.

Диагностика узла

Проверить генератор на ВАЗ можно без демонтажа устройства с автомобиля. Чтобы произвести диагностику, вам понадобится помощник, а также мультиметр или вольтметр.

Как проверить генератор своими руками:

1. Заведите мотор и дайте ему прогреться. Включите все электрооборудование, которое вы обычно используете во время поездки — оптику, печку, магнитолу, видеорегистратор, систему обогрева заднего стекла и т.д.
2. Далее, мультиметр следует переключить в режим измерения вольт, после чего подключить его к АКБ. Помощник должен сесть на место водителя и нажать на газ, чтобы обороты силового агрегата увеличились примерно до 3200. Если генераторный узел работает в нормальном режиме, то на дисплее мультиметра должно вывестись напряжение примерно 13 вольт. Можно и больше, главное, чтобы не меньше.
3. Если напряжение более низкое, то причина, скорей всего, кроется в плохой натяжке ремешка или повреждении электроцепи, как вариант, могли окислиться контакты на массе, поэтому их можно просто очистить. Также причина может заключаться в выходе из строя регулятора напряжения и износе щеточного узла. Значительно реже проблема кроется в самом агрегате, но и этот вариант исключать нельзя.
4. Далее, отключается все электрооборудование, теперь нужно проверить уровень напряжения без него. Обороты при этом должны быть аналогичными. В итоге мультиметр должен показать не более 14.7 вольт (автор видео — Denis Legostaev).

Зачистка контактов

Я зачищал все контакты которые только мог зачистить))

1) Зачистил все контакты на генераторе 2) Зачистил крепеж генератора к блоку ДВС (Как мне сказали это и есть «масса») 3) Зачистил на блоке ДВС те места куда прижимается крепеж генератора (Как мне сказали это и есть «масса») 4) Зачистил контакт «D» (провод в авто) 5) Зачистил силовые провода, которые подключаются к генератору. 6) Зачистил еще клеммы на АКБ

Теперь немного фоток

О том как собрать и установить генератор в авто можете почитать в предыдущих БЖ о снятии генератора и разборке генератора, только теперь все делаем в обратной последовательности.

ИТОГ РАБОТЫ:

Все подключил, завел авто, БК выдал показания в 14,2v Прокатился чуток по двору(метров 200, т.к. все доки на авто остались дома, решил не рисковать =) ) включил музыку, как обычно негромко, так для себя и БК показал 14,1 — 14,2v Включил габариты — 14,1 Включил ближний, и о чудо! — 13,9

Раньше было 13,3v — Зачистка контактов прошла успешно и очень помогла! Работа была выполнена не в пустую, это радует!

Щетки я не менял!
