Особенности электрооборудования и предохранители автобуса ПАЗ-32053

Система электрооборудования автобуса однопроводная, отрицательные клеммы источников тока соединены с корпусом (“массой”) автобуса. Номинальное напряжение 12В

К источникам электроэнергии на автобусе относятся аккумуляторная батарея и генератор переменного тока с встроенным выпрямителем.

Генератор включен параллельно с аккумуляторной батареей.

Установка обеспечивает питание потребителей при любых режимах работы двигателя, а также подзарядку аккумуляторных батарей.

Блок реле электрооборудования расположен на панели под кожухом над дверью водителя (рис. 1).

Реле разгрузки цепи возбуждения генератора 90.3747 находится в моторном отсеке около генератора.

Аккумуляторная батарея (сокр. АКБ) 6СТ 100 напряжением 12В и ёмкостью по 100 Ач установлена в аккумуляторном ящике, расположенном по правой боковине кузова за пассажирской дверью.

Допускается применение аккумуляторных батарей импортного производства с аналогичными характеристиками.

В аккумуляторном ящике имеется два выключателя АКБ: один поз. 8 (рис. 2) — отключение “ АКБ”, с дистанционным управлением от кнопки на щитке приборов; другой — поз. 1 — отключение “- АКБ” с механическим выключением.

При выключении “+ АКБ” кнопкой на щитке приборов, не отключаются аварийная сигнализация, питание аварийного выключателя, управление дверными механизмами, жидкостной подогреватель.

Для полного отключения — АКБ нужно повернуть ручку механического выключателя 1.

Внимание! При длительной стоянке автобуса необходимо выключать “- АКБ” механическим выключателем. Внимание! При выключении “+ АКБ” кнопкой, расположенной на щитке приборов, запрещается удерживать кнопку в нажатом положении более 2 секунд

Внимание! При выключении “+ АКБ” кнопкой, расположенной на щитке приборов, запрещается удерживать кнопку в нажатом положении более 2 секунд. В аварийной ситуации батарея может быть также отключена аварийным выключателем

Аварийный выключатель может иметь три положения клавиши:

В аварийной ситуации батарея может быть также отключена аварийным выключателем. Аварийный выключатель может иметь три положения клавиши:

— I— выключен, при этом кнопка не нажата и зафиксирована стопорным флажком (режим движения);

— II– режим отключения «+АКБ» и выключения аварийной сигнализации, для этого следует повернуть флажок фиксатора и нажать кнопку до фиксированного положения;

— III— выключение АКБ, производится дожатием клавиши выключателя до крайнего (не фиксированного положения). После прекращения нажатия клавиша возвращается в положение II.

При включении и выключении «+ АКБ» кнопкой на щитке приборов (а также при включении аварийного выключателя) следует обращать внимание на возникновение двух характерных щелчков от срабатывания электромагнита дистанционного выключателя. В случае возникновения только одного щелчка нужно проверить состояние кнопки выключателя на щитке приборов (принудительно выдвинуть её из корпуса выключателя), после произойдет второй щелчок от срабатывания дистанционного выключателя, что соответствует нормальной работе выключателя “+АКБ”

В случае возникновения только одного щелчка нужно проверить состояние кнопки выключателя на щитке приборов (принудительно выдвинуть её из корпуса выключателя), после произойдет второй щелчок от срабатывания дистанционного выключателя, что соответствует нормальной работе выключателя “+АКБ”.

Внимание! Запрещается отключение выключателя аккумуляторных батарей при работающем двигателе и включенных потребителях

Предохранители

Все цепи потребители тока автобуса защищены плавкими предохранителями.

На автобусе применено три блока предохранителей: один блок “силовых” предохранителей БПР-5-4. расположенный в ящике АКБ с правой стороны и два блока предохранителей ПР112, расположенных около рулевой колонки.

В случае отсутствия плавких вставок фабричного изготовления допускается временно до их замены использовать медную проволоку Ø 0,23 мм для вставки 8А, и Ø 0,34 мм для вставки 16А.

Предохранители и защищаемые цепи автобуса

Обозначение

Сила тока

Защищаемые цепи

Левый блок предохранителей

Выключатель управления приводом пассажирских дверей.

Питание системы сигнализации указателями поворотов и сигнализации дверей.

Питание выключателя плафона водителя, аварийного выключателя

Питание приборов, блока АБС, система зажигания

Питание контрольных ламп, выключателя фонарей заднего хода

Питание левого стеклоочистителя

Питание циркуляционного насоса

Питание выключателя стеклоомывателя, комбинации приборов и вольтметра

Питание противотуманных фонарей

Питание габаритных фонарей правой стороны

Питание габаритных фонарей левой стороны

Правый блок предохранителей

Питание реле звуковых сигналов, осушителя воздуха

Питание выключателя обдува ветрового стекла

Питание выключателя плафонов салона, подкапотной лампы и розетки

Питание выключателя плафонов салона правой стороны

Питание фары левой «Дальний свет»

Питание фары правой «Дальний свет» Питание контрольной лампы «Дальний свет»

Питание фары левой «Ближний свет», выключателя задних противотуманных фонарей

Питание фары правой «Ближний свет»

Питание правого стеклоочистителя, фонари стоп-сигнала

ПРИБОРЫ ОСВЕЩЕНИЯ И СИГНАЛИЗАЦИИ АВТОБУСА ПАЗ-32053

Предохранители автобуса ПАЗ-32053

Все цепи потребители тока автобуса защищены плавкими предохранителями. На автобусе применено 5 блоков предохранителей: 1 блок «силовых» предохранителей БПР-5-4, расположенный в ящике АКБ с правой стороны, 3 блока БПР13 и 1 блок БПР2.02, расположенных около рулевой колонки.

Схема размещения блоков предохранителей около рулевой колонки показана на рис. 7-11.

Рис. 7-11 Схема расположения блоков предохранителей

I – с 1FU1 по 1FU13; II – с 2FU1 по 2FU13; III – с 3FU1 по 3FU13; IV – БПР2.02 (40А, 60А) Внимание! Запрещается замена неисправных предохранителей на предохранители с большим номиналом. Используемые обозначения:. «+15» – цепь после перевода ключа в замке зажигания в положение I;

«+15» – цепь после перевода ключа в замке зажигания в положение I;

«+30» – цепь после включения дистанционного выключателя АКБ;

«+50» – цепь после перевода ключа в замке зажигания в положение II;

«+АКБ» – цепь после отключения дистанционного выключателя АКБ.

Таблица. Назначение предохранителей

Номинал предохранителя, А

Назначение предохранителя

– резерв

– аварийный выключатель (кл. «S»);

– спидометр электронный (+АКБ)

– плафон водителя, реле поворотов, экстренное открывание две­рей, аварийный выключатель (кл. «I», «V»)/ выключатель АКБ

– спидометр электронный (+15)

– коммутатор системы зажигания;

– отключение возбуждения генератора

– комбинация приборов, тахометр;

– АБС тормозов

– фонари заднего хода

– выключатель отопителя водителя

– реле противотуманных фонарей

1FU10

– указатель напряжения

1FU11

– реле звуковых сигналов

1FU12

-фонари габаритные (передние, задние, маркерные и крыша) на правой стороне кузова

1FU13

-фонари габаритные (передние, задние, маркерные и крыша) на левой стороне кузова;

Предохранители и реле на других популярных моделях ПАЗ

С 1989 года выпускается базовый автобус ПАЗ-32083, предохранители в нем отмечены на электрических схемах. Блок модели 32054 укомплектован перемычками F1–F8, расположенными в BPR-5-4. В модуль моторного отсека вмонтированы коммутационные выключатели R1–R10.

В отдельной секции 2.02 находятся 2 вставки. Электрические потребители защищены предохранителями, увеличивающими надежность ПАЗ-4234.

Прерыватели тока контролируют:

  • 2-контурные тормоза с ABS;
  • бензонасос для бака объемом 105 л;
  • гидроусилитель руля и пр.

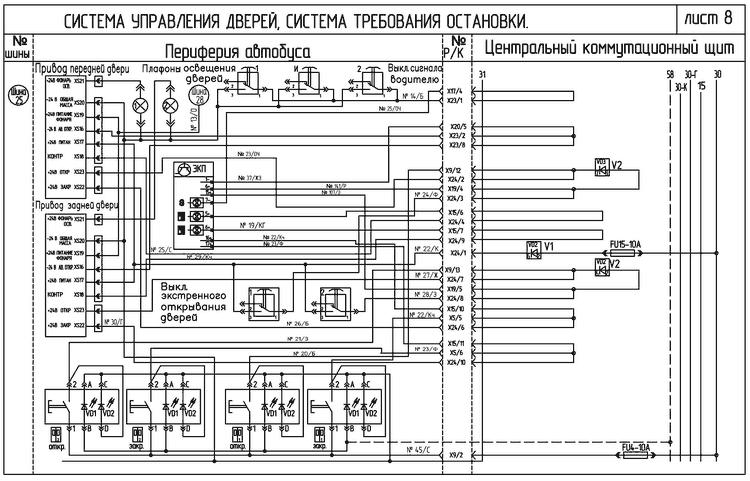

На схеме указаны разветвления проводки для моторного блока в салоне. Любой прерыватель тока в автобусе может быстро сгореть, поэтому для модификации ПАЗ-4334 созданы запасные перемычки, позволяющие быстро устранить неполадки в электрической системе.

Блок предохранителей и реле, установленный в моторном отсеке Шевроле Лачетти

Расшифровка реле Лачетти

Обозначение Каталожный номер Назначение реле
1 ILLUMINATION RELAY 96190187 Подсветка приборов и органов управления
2 HORN RELAY 96190187 Звуковой сигнал
3 MAIN RELAY 96190189 Главное реле/реле зажигания
4 HEAD LAMP RELAY 96190189 Блок-фары
5 FRT FOG RELAY 96190187 Противотуманные фары
6 A/C COMP RELAY 96190187 Муфта компрессора кондиционера
7 FUEL PUMP RELAY 96190189 Топливный насос, катушки зажигания
8 POWER WINDOW RELAY 96190189 Электростеклоподъемники
9 ELEC FAN LO RELAY 96190189 Электровентилятор системы охлаждения двигателя (малая скорость вращения)
10 DEFOG RELAY 96190189 Электрообогрев заднего стекла
11 ELEC FAN HI RELAY 96190189 Электровентилятор системы охлаждения двигателя (высокая скорость вращения)

Предохранители Лачетти в моторном отсеке и защищаемые ими цепи

Предохранитель, № Номинал, А За что отвечает
ef1 30 Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач
ef2 60 Блок ABS
ef3 30 Вентилятор отопителя
ef4 30 Электростеклоподъемники, электропривод зеркал заднего вида, стартер
ef5 30 Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя
ef6 20 Электровентилятор системы охлаждения двигателя (малая скорость вращения)
ef7 30 Обогрев заднего стекла
ef8 30 Вентилятор системы охлаждения (высокая скорость вращения)
ef9 20 Стеклоподъемник правой передней и задних дверей
ef10 15 Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания
ef11 10 Цепь питания главного реле
ef12 25 Фары головного света, подсветка приборов и органов управления
ef13 15 Сигнал торможения
ef14 20 Стеклоподъемник левой передней двери
ef15 15 Дальний свет
ef16 15 Звуковой сигнал
ef17 10 Компрессор кондиционера
ef18 15 Топливный насос
ef19 15 Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой двери багажного отделения
ef20 10 Ближний свет левой фары
ef21 15 Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик кислорода, электровентилятор системы охлаждения двигателя
ef22 15 Форсунки, система рециркуляции отработавших газов
ef23 10 Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона)
ef24 15 Противотуманные фары
ef25 10 Зеркала с электроприводом
ef26 15 Центральный замок
ef27 10 Ближний свет правой фары
ef28 10 Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона)
ef29,30,31 10 Не используется

Блоки реле

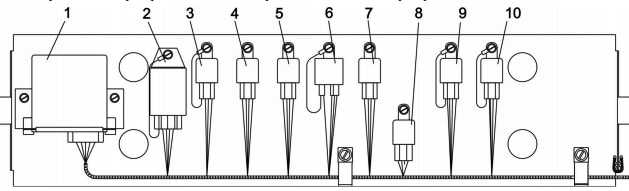

Блок в моторном отсеке

Данная панель закрыта защитной крышкой. Так же может располагаться на панели под кожухом над дверью водителя.

Схема

Расшифровка

  1. реле поворотов и аварийной сигнализации
  2. реле заднего противотуманного фонаря
  3. реле ближнего света фар
  4. реле дальнего света фар
  5. реле сигналов торможения
  6. реле аварийной сигнализации
  7. реле звукового сигнала
  8. реле противотуманных фар
  9. реле отключения АКБ
  10. реле отключения возбуждения генератора

Блок в салоне

Под щитком приборов могут крепится следующие реле: реле стартера; реле обогрева зеркал; реле габаритных фонарей; реле освещения левой стороны; реле отопителя водителя; реле отопителей салона правой стороны (1 шт.) и левой стороны (1 шт.); реле центрального обдува ветрового стекла.

Можно ли ставить в задние фонари светодиоды

Согласно всем нормам и законам, ставить такие лампочки в задние фонари нельзя. Светодиоды запрещено устанавливать в том случае, если завод-изготовитель не заложил в конструкцию автомобиля возможность их применения. Такие же требования относятся к дальнему и ближнему свету фар, если марка ламп не соответствует рекомендуемой заводской маркировке.

В обзоре рассмотрим следующие фонари задней оптики автомобилей:

  1. Габаритные огни с установленными лампами типа LED.
  2. Противотуманный фонарь.
  3. Сигнал тормоза.
  4. Подсветка номерного знака.

Учитывая нормативные акты по допуску автомобилей к дорожному движению, фонари, фары и другую оптику можно разделить на следующие типы:

  1. С ксеноновыми лампами.
  2. С лампочками накаливания.
  3. Противотуманные фонари.

Соответствие вида ламп световой оптике установлено в требованиях Техрегламента. На 2021 год в этом документе фигурируют следующие типы лампочек накаливания:

  1. DC, DR, DCR – ксеноновые источники.
  2. HC, HR, HCR – галогеновые лампы.
  3. F3, B – противотуманные.

Ознакомившись с Техническим регламентом, можно понять, что маркировка относится к 4-м видам фар и фонарей. Но о светодиодных элементах в регламенте ничего не сказано. В чем причина? Ответ простой: LED-лампы не утверждены регламентом, так как они не предусмотрены для установки в конструкцию автомобиля и других транспортных средств. Применять их нельзя, так как они не соответствуют типу фонарей.

Заводские специалисты часто закладывают установку светодиодных ламп на конвейере только для машин бизнесментов. В этом случае не важен параметр яркости лампочек. Основное значение имеет соответствие типа фонаря или фары виду лампы.

Блоки реле

Блок в моторном отсеке

Данная панель закрыта защитной крышкой. Так же может располагаться на панели под кожухом над дверью водителя.

Схема

Расшифровка

  1. реле поворотов и аварийной сигнализации
  2. реле заднего противотуманного фонаря
  3. реле ближнего света фар
  4. реле дальнего света фар
  5. реле сигналов торможения
  6. реле аварийной сигнализации
  7. реле звукового сигнала
  8. реле противотуманных фар
  9. реле отключения АКБ
  10. реле отключения возбуждения генератора

Блок в салоне

Под щитком приборов могут крепится следующие реле: реле стартера; реле обогрева зеркал; реле габаритных фонарей; реле освещения левой стороны; реле отопителя водителя; реле отопителей салона правой стороны (1 шт.) и левой стороны (1 шт.); реле центрального обдува ветрового стекла.

Блоки реле

Блок в моторном отсеке

Данная панель закрыта защитной крышкой. Так же может располагаться на панели под кожухом над дверью водителя.

p, blockquote 9,0,0,0,0 —>

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Расшифровка

p, blockquote 12,0,0,0,0 —>

  1. реле поворотов и аварийной сигнализации
  2. реле заднего противотуманного фонаря
  3. реле ближнего света фар
  4. реле дальнего света фар
  5. реле сигналов торможения
  6. реле аварийной сигнализации
  7. реле звукового сигнала
  8. реле противотуманных фар
  9. реле отключения АКБ
  10. реле отключения возбуждения генератора

Блок в салоне

Под щитком приборов могут крепится следующие реле: реле стартера; реле обогрева зеркал; реле габаритных фонарей; реле освещения левой стороны; реле отопителя водителя; реле отопителей салона правой стороны (1 шт.) и левой стороны (1 шт.); реле центрального обдува ветрового стекла.

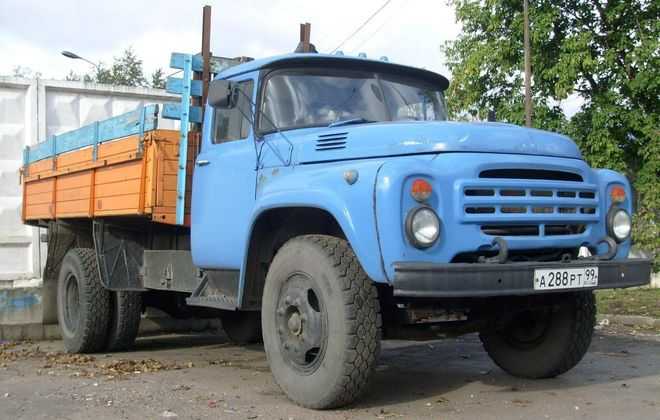

Технические характеристики

Технические характеристики и показатели этой модификации ЗИЛа:

Модель шасси ЗИЛ-130Б
Мощность мотора 150 л. с.
Габаритные параметры Длина — 6675 мм Ширина — 2500 мм

Высота — 2400 мм

Колесная база 3800 мм
Расстояние дорожного просвета 275 мм
Максимальный преодолеваемый подъем 38°
Нагрузка, оказываемая на переднюю ось 4200 кг
Нагрузка на заднюю телегу 9900 кг
Колея По передним колесам — 1800 мм По задним колесам — 1790 мм
Рабочий объем двигателя 6 л
Степень сжатия 6,5
Средний расход топливной жидкости на 100 км 29 л
Наибольший крутящий момент 401,8 Нм

Этот автомобиль весит 4 300 кг.

Рама состоит из двух лонжеронов переменного швеллерного сечения. Номер рамы находится перед задней правой рессорой.

ЯМЗ-53423

рядный 4-цилиндровый дизельный двигатель

  • Описание
  • Характеристики
  • Применение

Описание

Тип двигателя. 4-цилиндровый дизельный двигатель семейства ЯМЗ-530, 4-тактный, с рядным расположением цилиндров, жидкостной системой охлаждения, турбонаддувом и охлаждением надувочного воздуха в теплообменнике типа “воздух-воздух”, установленном на транспортном средстве (с системой EGR). По выбросам вредных веществ соответствует экологическому классу 5 – № 49-05В2 (G с EOBD), № 24-03 — euro-5

Конструктивные особенности

Для достижения экологического уровня euro-5 применены

  • система EGR (рециркуляции отработавших газов) и каталитический нейтрализатор.
  • топливная аппаратура с повышенной энергией впрыска до 2000 бар

В состав модернизированной топливоподающей системы Евро-5 включен новый ТНВД, разработанный специалистами ЯЗДА и полностью адаптированный к работе с компонентами Bosch.

Опции

Предусмотрена возможность установки:

  • компрессора пневмотормозов производительностью до 350 л/мин и до 500 л/мин;
  • насоса гидроусилителя рулевого управления;
  • компрессора кондиционера;
  • предпускового подогревателя и отопителя кабины;
  • привода гидронасосов.

Двигатели могут комплектоваться сцеплениями и коробками передач по стандартам SAE 3.

Экология. Соответствуют требованиям Технического регламента Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств» в части удовлетворения требованиям двигателей экологическому классу 5, нормируемого Правилами ООН № 24-03 и № 49-05В2 (G) – euro-5.

Топливоподающая система и система управления. Аккумуляторного типа, с высокой энергией впрыска и электронным управлением фирмы “Bosch”

Функции ЭБУ

  • осуществляет управление двигателем;
  • взаимодействует с электронными устройствами транспортного средства по каналу CAN (SAE J 1939);
  • сохраняет информацию об ошибках во встроенной памяти;
  • выполняет функции бортовой диагностики в соответствии с требованиями Правил ООН №49-05 G, согласно стандартам ISO 15031 и SAE J 1939;
  • выполняет функцию ограничения скорости в соответствии с Правилами ООН №89;
  • выполняет функцию ограничения крутящего момента согласно требованиям Правил ООН №49-05 G;
  • сигнализирует водителю о возникновении аварийных ситуаций посредством ламп на панели приборов ТС (диагностики двигателя, лампа ИС, аварийного давления масла, и т.д.);
  • выполняет функцию аварийной защиты двигателя;
  • выполняет совместную работу с системами стабилизации курсовой устойчивости, экстренного торможения, адаптивного круиз-контроля (Правила ООН № 13 прил. 21, №131) и дублирования управления от дополнительного органа с пульта оператора.

Можно ли ставить в задние фонари светодиоды

Согласно всем нормам и законам, ставить такие лампочки в задние фонари нельзя. Светодиоды запрещено устанавливать в том случае, если завод-изготовитель не заложил в конструкцию автомобиля возможность их применения. Такие же требования относятся к дальнему и ближнему свету фар, если марка ламп не соответствует рекомендуемой заводской маркировке.

В обзоре рассмотрим следующие фонари задней оптики автомобилей:

  1. Габаритные огни с установленными лампами типа LED.
  2. Противотуманный фонарь.
  3. Сигнал тормоза.
  4. Подсветка номерного знака.

Учитывая нормативные акты по допуску автомобилей к дорожному движению, фонари, фары и другую оптику можно разделить на следующие типы:

  1. С ксеноновыми лампами.
  2. С лампочками накаливания.
  3. Противотуманные фонари.

Соответствие вида ламп световой оптике установлено в требованиях Техрегламента. На 2020 год в этом документе фигурируют следующие типы лампочек накаливания:

  1. DC, DR, DCR – ксеноновые источники.
  2. HC, HR, HCR – галогеновые лампы.
  3. F3, B – противотуманные.

Ознакомившись с Техническим регламентом, можно понять, что маркировка относится к 4-м видам фар и фонарей. Но о светодиодных элементах в регламенте ничего не сказано. В чем причина? Ответ простой: LED-лампы не утверждены регламентом, так как они не предусмотрены для установки в конструкцию автомобиля и других транспортных средств. Применять их нельзя, так как они не соответствуют типу фонарей.

Заводские специалисты часто закладывают установку светодиодных ламп на конвейере только для машин бизнесментов. В этом случае не важен параметр яркости лампочек. Основное значение имеет соответствие типа фонаря или фары виду лампы.

Блоки реле

Блок в моторном отсеке

Данная панель закрыта защитной крышкой. Так же может располагаться на панели под кожухом над дверью водителя.

Схема

Расшифровка

  1. реле поворотов и аварийной сигнализации
  2. реле заднего противотуманного фонаря
  3. реле ближнего света фар
  4. реле дальнего света фар
  5. реле сигналов торможения
  6. реле аварийной сигнализации
  7. реле звукового сигнала
  8. реле противотуманных фар
  9. реле отключения АКБ
  10. реле отключения возбуждения генератора

Блок в салоне

Под щитком приборов могут крепится следующие реле: реле стартера; реле обогрева зеркал; реле габаритных фонарей; реле освещения левой стороны; реле отопителя водителя; реле отопителей салона правой стороны (1 шт.) и левой стороны (1 шт.); реле центрального обдува ветрового стекла.

Блоки предохранителей

Находятся под панелью приборов.

Вариант 1

Характерен для более старых моделей и состоит из 2 отделов

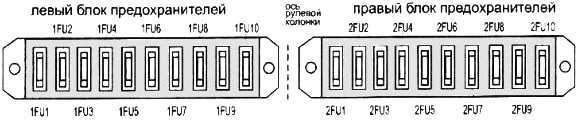

Схема

Назначение

Левый блок

1FU1 8А Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей
1FU2 8А Питание выключателя плафона водителя, аварийного выключателя
1FU3 16А Питание приборов, блока АБС, система зажигания
1FU4 8А Питание контрольных ламп, выключателя фонарей заднего хода
1FU5 8А Питание левого стеклоочистителя
1FU6 8А Питание циркуляционного насоса
1FU7 8А Питание выключателя стекло омывателя, комбинации приборов и вольтметра
1FU8 16А Питание противотуманных фонарей
1FU9 8А Питание габаритных фонарей правой стороны
1FU10 8А Питание габаритных фонарей левой стороны

Правый блок

2FU1 16А Питание реле звуковых сигналов, осушителя воздуха
2FU2 16А Питание выключателя обдува ветрового стекла
2FU3 16А Питание выключателя плафонов салона, подкапотной лампы и розетки
2FU4 8А Питание выключателя плафонов салона правой стороны
2FU5 8А Питание фары левой «Дальний свет»
2FU6 8А Питание фары правой «Дальний свет» Питание контрольной лампы «Дальний свет»
2FU7 8А Питание фары левой «Ближний свет», выключателя задних противотуманных фонарей
2FU8 8А Питание фары правой «Ближний свет»
2FU9 8А Питание правого стеклоочистителя, фонари стоп-сигнала
2FU10 8А Запасной

Вариант 2

Состоит из 3 отделов (плат предохранителей).

Схема

I – с 1FU1 по 1FU13; II — с 2FU1 по 2FU13; III — с 3FU1 по 3FU13

Обозначение

1FU1 Резерв
1FU2 10А Управление дверями салона с места водителя; Спидометр электронный
1FU3 10А Реле поворотов; Аварийная сигнализация
1FU4 10А Осушитель воздуха; Спидометр электронный
1FU5 10А Электромагнитный клапан останова, Зажигание
1FU6 10А Обмотка реле возбуждения генератора; Лампа контрольная генераторной установки; Комбинация приборов и тахометр; АБС тормозов
1FU7 10А Лампы контрольные; Фонари заднего хода; Управление блоком свечей накаливания
1FU8 10А Управление подогревателем жидкостным
1FU9 10А Циркуляционный насос, Противотуманные фонари
1FU10 10А Стеклоомыватель; Указатель напряжения
1FU11 15А Сигналы звуковые
1FU12 10А Фонари габаритные правые; Плафоны освещения двери
1FU13 10А Фонари габаритные левые; Лампы подсветки приборов
2FU1 Резерв
2FU2 10А Плафоны освещения правой стороны салона
2FU3 10А Стеклоочиститель левый
2FU4 15А Стеклоочиститель правый; Фонари сигналов торможения, Переключатель света
2FU5 10А Электродвигатель обдува бокового стекла
2FU6 15А Электродвигатель обдува ветрового стекла
2FU7 15А Электродвигатель отопителя места водителя; Циркуляционный насос дополнительный (для ПАЗ-32053-07)
2FU8 15А Электродвигатель отопителя левой стороны №1; Электродвигатель отопителя левой стороны №2
2FU9 15А Фонари задние противотуманные; Электродвигатель отопителя правой стороны №1; Электродвигатель отопителя правой стороны №2, питание блока управления стеклоочистителями и стеклоомывателем
2FU10 10А Фара головная левая дальнего света
2FU11 10А Фара головная правая дальнего света; Лампа контрольная «Дальний свет»
2FU12 10А Фара головная левая ближнего света
2FU13 10А Фара головная правая ближнего света
3FU1 Резерв
3FU2 10А Устройство ограничения скорости (для ПАЗ-32053-77)
3FU3 15А Питание света фар, реле ближний свет фар / дальний свет фар
3FU4 15А Плафоны освещения левой стороны салона. Розетка переносной лампы. Плафон мотоотсека
3FU5 10А Электродвигатели принудительной вентиляции, питание обогрева зеркал заднего вида (для ПАЗ-32053-70)
3FU6 10А Электродвигатель вентилятора водителя, розетка на панели приборов, питание системы внутреннего и наружного оповещения (для ПАЗ-32053-70)
3FU7 10А Фары противотуманные
3FU8 10А Обогрев зеркал заднего вида
3FU9 10А Питание транспортного говорящего устройства; Питание магнитолы, разъём для подключения дополнительного оборудования
3FU10 10А Резерв
3FU11 10А Привод двери. Экстренное открывание дверей
3FU12 10А Резерв
3FU13 10А ЭБУ двигателя, реле стартера
Понравилась статья? Поделиться с друзьями:
Электрон-Авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
