Регулировка дверей газ 3110

Снятие, установка и регулировка пятой двери (крышки багажника)

В результате повреждения крышки багажника (пятая задняя дверь) потребуется её снятие. Разборка не займёт много времени, и можно выполнить её самостоятельно в гаражных условиях. Порядок действий следующий:

• снимите минусовую клемму с аккумулятора;
• отсоедините разъём проводки;
• снимите опорную стойку подвески газ 31105;
• маркером нарисуйте границу накладки петли в соотношении с крышкой багажника;
• пятая дверь крепится на четырёх болтах (по два с каждой стороны), – выверните их;
• снимите крышку с петель.

Установка производится в порядке, обратном снятию.Внимание! В стойке содержится газ под высоким давлением. Сильное нагревание или повреждение может повлечь за собой взрыв

Схема устройства крышки багажника от Волги 31105

В случае замены старой на новую, потребуется регулировка петель. Выполняется она таким образом (описание для уже установленной на петли двери):

• болты крепления крышки и петель ослабляются;
• дверь прикройте и выставите с равномерными зазорами со всех сторон;
• аккуратно приподнимите её и заверните удерживающие болты;
• регулировка по высоте выполняется с помощью регулировочных буферов. Задняя дверь должна находиться в одном уровне с крыльями, методом закручивания или выворачивания буферов выставляем её в нужном положении.

Замки двери газель(снятие, регулировка, установка)

Замки автомобиля ГАЗель предназначены для удержания дверей в закрытом состоянии как во время движения, так и на стоянке, при ДТП.

Замки, устанавливаемые газель имеют два положения: полностью закрытое и промежуточное.

Наружная ручка двери, внутренняя ручка привода и выключатель замка взаимодействуют с замком двери посредством тяг.

Ручка внутреннего привода разблокируют замки при первом открытии, при втором — замки открываются.

Когда дверь открыта то блокируется только правый(пассажирский) замок двери. Блокирование открытой левой водительской двери невозможно. Это сделано для предотвращения запирания дверей, если ключ оставлен в замке зажигания. В закрытом положении дверей центральный замок закрывает оба замка. Правая дверь предусматривает только внутреннюю блокировку замка.

Изнутри кабины замки дверей закрываются нажатием на тягу блокировки, при опущенных тягах двери нельзя открыть снаружи.

Для того чтобы заменить наружную ручку, нужно отсоединить её тягу, отвернуть все четыре болта крепления ручки и заменить её.

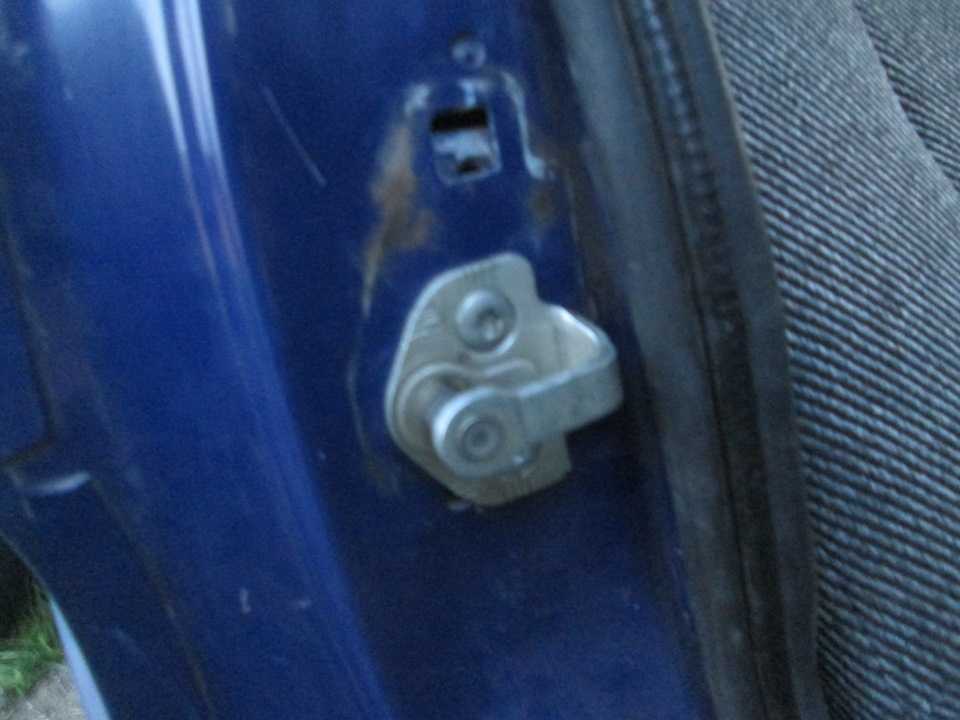

Для того чтобы отрегулировать фиксатор замка нужно ослабить винты его крепления, отрегулировать фиксатор в нужном направлении и затянуть болты.

Замки дверей не обслуживаются и не ремонтируются, и подлежат замене в случае его неисправности. Личинку замка при техническом обслуживании автомобиля необходимо смазывать периодически маслом ВМГЗ или МГЕ-10А (1 г).

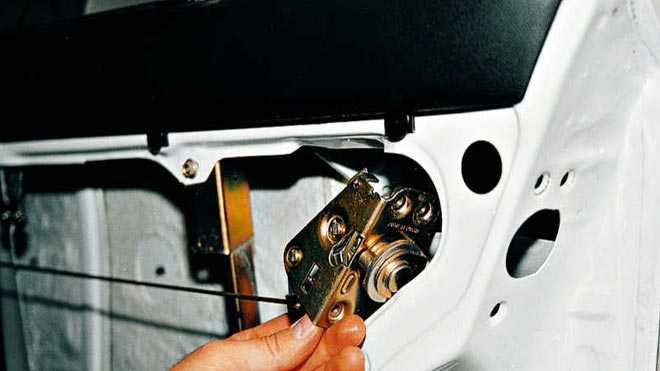

Снятие замка двери ГАЗель необходимо делать в следующей последовательности:

— отсоединить и снять заднюю обойму отпускного стекла двери;

— отсоединить тягу от наружной ручки;

— снять наконечник тяги от выключателя замка;

— отсоединить скобу крепления от тяги блокировки замка;

— отключить разъем проводов актуатора замка;

— отвернуть все винты замка, сдвинуть внутри самой двери замок с присоединенными деталями в сторону монтажного лючка, снять замок с тягами.

Установку замка на дверь необходимо проводить в обратно порядке.

При соединении тяги наружной ручки с фиксатором тягу нужно приподнять вверх до упора.

Электрическая схема подключения разъема актуатора показана на рисунке ниже.

Ручка внутреннего привода замка и рукоятка наружной ручки должны возвращаться в исходное положение, без какого либо заедания.

В момент установки замка в паз фиксатор замка двери не должен при этом задевать за корпус самого замка.

Снятие выключателя замка необходимо проводить в следующей последовательности:

— снять держатель выключателя замка;

— отсоединить его от наконечника тяги и снять выключатель замка.

Установку выключателя замка необходимо проводить в обратном порядке.

Установка выключателя (личинки) замка передней двери

Эту операцию удобнее проводить вдвоем.

Вводим шток личинки в отверстие двери. Изнутри надеваем на него держатель личинки.

Вставляем шток в четырехгранное отверстие в нижней части замка (его можно увидеть, если заглянуть внутрь двери через отверстие, открывшееся после снятия личинки), и окончательно утапливаем личинку до упора.

Обратите внимание на приливы корпуса личинки. Они должны совпасть с выточками на кромке посадочного отверстия

Они должны совпасть с выточками на кромке посадочного отверстия.

Снаружи надавите пальцем на личинку, предохраняя ее от выпадения.

Помощник при этом левой рукой внутри двери переводит держатель со штока на саму личинку и, поджимая ее во встречном направлении, правой затягивает стопорный винт.

Взаимное расположение держателя и личинки.

После установки проверяем работоспособность личинки и замка передней двери в целом.

Демонтаж обшивки

Обшивка ВАЗ представляет собой фанерную или пластиковую карту с натянутым облицовочным материалом. Перед началом ремонта стекла необходимо поднять до упора вверх. Демонтаж обшивки по шагам:

1. Поддеть плоской отверткой декоративную заглушку на винте крепления подлокотника.
2. Открутить три болта крепления подлокотника, снять деталь.
3. Отжать основание ручки стеклоподъемника от обшивки, сдвинуть розетку и снять плоскую накладку.
4. Вытащить ручку, снять розетку.
5. Поддеть отверткой накладку на ручке привода запирающей части, провести под накладкой вкруговую, снять ручку.
6. Снять дверную карту отверткой или деревянным клином, отстегивая семь держателей по периметру, убрать обшивку.

Внутренние блоки двери на ВАЗ 2106 закрыты защитной пленкой или шумоизоляцией, полотно необходимо отсоединить снизу, поднять наверх. Так откроется доступ к дверной полости.

Замена устройства

Прежде чем проводить замену замка зажигания, стоит определить: поддается ли он ремонту. Иногда замена просто не целесообразна, так как поломка может быть незначимой, и при замене отдельного элемента, она будет устранена. Но, если, все-таки, замена необходима, то давайте разберем, как правильно ее совершить.

Перед началом работы, обязательно подготовьте слесарный инструмент, напильник с тонким наконечником, и мультиметр. Первым делом, с замка необходимо демонтировать защитный корпус. Далее, для извлечения замка зажигания, следует открутить его крепления, и установить ключ в положение «0», для отключения блокировки. Далее, схема разбора замка включает в себя извлечение фиксирующего элемента, через специальный проем. Делается это с помощью заранее приготовленного напильника. Теперь замок зажигания можно без проблем отсоединить от панели.

При подключении нового устройства, должна соблюдаться специальная схема, поэтому, маркером следует пометить контакты, перед их отключением от детали. Подключение нового замка, проводится строго по распиновке, обозначенной на его ободе.

Распиновка зажигания ВАЗ 2106 расшифровывается следующим образом:

• Значение «0» — контакты 30 и 30/1, отключают систему питания, переводя ее в аварийный режим работы.
• Значение «I» — контакты 30/1-15 и 30-INT, включают системы освещения (фронтального и внутреннего), стеклоочиститель, моторчик омывателя, вентилятор отопителя и кондиционера, генераторный блок, датчики щитка приборной панели, сигналы поворотов и звуковые сигналы, а также, саму систему зажигания.
• Значение «II» — контакты 30/1-15, 30-INT и 30-50, оставляют включенными предыдущие элементы, за исключением системы зажигания, генераторного блока и приборов щитка. Также, включается стартерная цепь, и двигатель начинает работать.
• Значение «III» — контакты 30-INT и 30/1, считается стояночной позицией, прекращает работу стартерной цепи, оставляет рабочей систему освещения, очистители, моторчик омывателя и систему охлаждения.

После того, как схема замка будет подключена, опробуйте ее работоспособность во всех режимах, использую мультиметр. Для этого, отключите клемму аккумуляторной батареи, и установите мультиметр между контактом, и плюсом АКБ. Поверните ключ зажигания таким образом, чтоб он активировал именно проверяемый контакт. Если на панели мультиметра появиться признак работоспособности, то значит, что схема соблюдена верно. Такую процедуру следует провести для всех четырех положений контактов.

Электроприводы замка крышки багажника в Балашихе

Тросик заднего замка двери (от ручки к электроприводу).

Тросик заднего замка двери (от ручки к электроприводу).

Замок багажника 1118 (электропривод) ДААЗ

2705-6305056-Рычаг выключения замка двери задка ГАЗ-270.

Фиксатор замка задней двери для Кунга ALPHA

Замок крышки багажника EMGRAND (1068002167)

Замок багажника 2190 (электропривод) ДААЗ

Замок крышки багажника (верхний) MK

Электро замок крышки багажника Lada

Замок крышки багажника 2110-2112, 2115 21100-5606010-10

Привод замка задней двери правый 3163-00-6205082-00

Привод центрального замка задней правой двери Great Wal.

Замок двери задка X60 (S6305110)

Замок крышки багажника ВАЗ-2190/Vesta ДААЗ

Приводы выключения замков задних дверей лада Гранта / К.

Замок двери багажника VW Golf V (03-09), Passat (0.

Привод замка багажника 1119 Калина

Электропривод замка багажника M2

Замок крышки багажника с эл/приводом 2123 Шевроле-Нива.

FAW Замок крышки багажника VITA (седан)

ЭлектроПривод двери багажника для Toyota Land Cruiser 2.

Замок багажника 1119 (под электропривод) корпус без лич.

Замок двери задней левой X50 (A6205100)

ЭлектроПривод двери багажника для Land Rover Range Rove.

Замок (фиксатор) крышки багажника BRP SM-12493

Личинки замков 2110+привод замка багажника Димитровград.

Привод LADA Largus/Лада Ларгус открывания двери задка R.

Замок крышки багажника Хендай Старекс 812304H000 Starex.

Замок двери задней правой В сборе С электроприводом M2

Замок двери задней правой Solano (B6205210B1)

Механизм замка задней левой двери с эл/приводом 2190 Гр.

Механизм замка задней правой двери с эл/приводом 2170 П.

Набор замков для авт. багажника Thule (4 шт.) 544

Пружина замка багажника BMW

Механизм замка задней двери 2170 Приора правый с электр.

Замок двери задней правой без электропривода H3,H5 (нов.

Замок задней правой двери (Без Электропривода) Great Wa.

ЭлектроПривод двери багажника для Hyundai Creta 2016-20.

Brilliance Замок двери задней правой В сборе С электроп.

Замок крышки багажника EMGRAND (1068002167)

Электропривод подъема/опускания двери багажника для KIA.

ЭлектроПривод двери багажника для Toyota Land Cruiser 2.

Привод замка задней двери левый 3163-80-6205083-00

Great Wall Замок двери задней правой без электропривода.

Привод замка задней двери правый 3163-80-6205082-00

Замок крышки багажника BREEZ (седан)

Новейший Электропривод двери багажника для Outlander 20.

Замок двери задней левой Solano (B6205110B1)

Замок двери ВАЗ 2123 багажника 63-13 LADA 21230-6305013.

Замок крышки багажника 1111 ОКА ВИС

Электропривод открытия, закрытия двери багажника Nissan.

Моторедуктор Замка Двери Задка 2171 2172 Priora

Электропривод замка двери передний правый Great Wall Ho.

Выключатель Центрального Замка Привода Замка Крышки Баг.

Механизм замка задней двери 2170 Приора левый с электро.

Электропривод замка двери задней правой INDIS

Замок багажника 31010-5606056-01

GEELY Замок крышки багажника (верхний) MK

Моторчики для ремонта замка багажной двери Mercedes

ЭлектроПривод двери багажника для New Pajero Sport 2016.

Great Wall Тросик заднего замка двери HOVER (от ручки К.

Замок крышки багажника с электроприводом лада Гранта се.

Замок багажника (задней двери) Mitsubishi ASX (10-16).

Замок крышки багажника VITA (седан)

Привод электроблокировки замка двери задка 3160-00-6305.

Колпачок замка багажника ВАЗ 2108-099 AVTOPLAST VSK-000.

Замок двери задней левой Jaguar XF, XJ 2010 > (с V00.

Электропривод двери багажника Smartlift для Toyota Camr.

Сервопривод замка крышки багажника Hella арт. 6NW007546.

Привод замка задней двери правый 3163-00-6205082-00

Привод замка задней двери левый 3163-00-6205083-00

Электропривод Замка Двери Задней Левой Great Wall Hover.

Замок (фиксатор) крышки багажника BRP SM-12493

Замок крышки багажника montero sportpajero sport saili.

Фиксатор замка крышки багажника ВАЗ-2190 ДААЗ

http://vk.com/topic-6400347_30361371http://autoruk.ru/sistemi/kuzovnie-raboti/remont-dverei/zamok-dveri-volgahttp://avtomobilgaz.ru/legkovye/gaz31105-kraisler/zamena-i-obshivka-dverei.htmlhttp://www.gaz3102.ru/forum/viewtopic.php?t=3745&p=39521http://www.gaz-24.com/forum/viewtopic.php?t=29758&start=30http://balashiha.yavitrina.ru/elektroprivody-zamka-kryshki-bagazhnika

голоса

Рейтинг статьи

Подготовительный этап

Чтобы починить замок двери Жигули 2106, нужны предварительные работы. Их начинаются с проверки положения петель, если наблюдается незначительный перекос, есть неравномерные зазоры, то рекомендуется отрегулировать положение запорного фиксатора. Это самый простой способ, чтобы узел начал быстро и правильно закрываться. Порядок работ по шагам:

1. Очертить карандашом положение фиксатора.
2. Ослабить три винта, не выкручивать.
3. Подвинуть фиксатор собачки, проверить, как будет закрываться запорный механизм.
4. Завернуть винты в новом положении.

На ВАЗ 2106 фиксатор крепится на боковину стойки шестигранными винтами, для работ потребуется рожковый или ключ на 8.

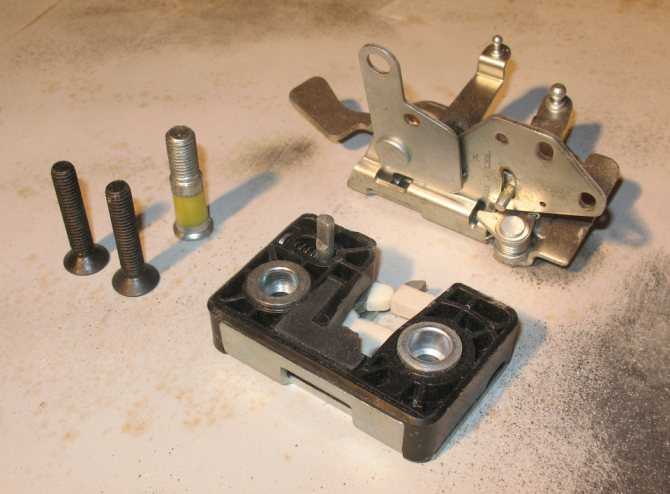

Устройство замка передней двери

Автомобильные замки устанавливаются в дверную полость и фиксируются двумя винтами, с механизмом открывания запирающий элемент связан тягами. Для уменьшения шума при открытии и закрытии на храповики устанавливаются пластиковые покрытия высокой плотности, снижающей износ контактной поверхности во время работы. В конструкции присутствуют:

• корпус фиксатора;
• пружина сухаря, сухарь;
• ротор;
• выключатель;
• тяги: блокиратора, внутреннего привода, выключателя;
• наружная ручка;
• рычаги: внутреннего привода, блокиратора, наружного привода;
• кнопка блокировки;
• храповик;
• валик выключателя, центральный валик.

Замок багажника Волга (ГАЗ-3110, 31105) 3110-5606010-01

• 1. Самовывоз
• 2. Курьером
• 3. Почтой России
• 4. Пункты выдачи
• 5. Транспортные компании

Оплата при получении:

• Наличными
• Переводом на карту
• Банковской картой
• По счету (для организаций с НДС)

Важно. Перед получением товара, уточняйте его наличие по телефону +7 (343) 328-51-38 или оформите заказ на нашем сайте

Доставка курьером по Екатеринбургу и близлежащим городам

• Оплата наличными по факту получения товара
• Стоимость доставки по городу и близлежащим городам — 100-250 рублей
• Бесплатная доставка по Екатеринбургу при заказе на сумму от 10 000 рублей.
• Сроки и стоимость доставки уточняйте у менеджера РусАвто

Минимальный заказ и стоимость доставки смотрите в разделе Доставка

Минимальный заказ	Стоимость доставки	Бесплатная доставка от
Екатеринбург	1000	150	6000
Верхняя Пышма	3000	200	10000
Березовский	3000	200	10000
Арамиль	3000	200	10000
Ревда	5000	400	17000
Первоуральск	5000	400	17000
Полевской	7000	500	26000
Сысерть	7000	500	26000
Новоуральск	10000	600	34000
Невьянск	12000	700	37000
* не расспространяетсяна крупногабариные запчасти и товар по спец. цене

Доставка «Почтой России»

• Предоплата 30% от стоимости товара ( Безналичный расчет по выставленному счету)
• Остаток суммы наложенным платежом по факту получения вашего товара в почтовом отделении.
• Услуги за доставку оплачиваются получателем по действующим тарифам «Почты России»

Почему мы просим частичную предоплату перед отправкой ? В нашей практике были случаи, когда отправленный наложенным платежом товар находился долгое время в почтовом отделении получателя и не забирался. Мы были вынуждены оплачивать хранение и нести дополнительные расходы за обратную пересылку невостребованного товара на наш склад.

Последовательность действий

Дверные замки управляются внутренней и наружной ручкой. Механизм открывания напрямую соединен с запорной частью стальным приводом. Внешняя рукоятка имеет замочную вставку. При повороте ключа срабатывает предохранитель, повторное нажатие на ручку открывает дверь. Со стороны салона внутренняя ручка соединяется с запирающей частью через гибкий тросик.

Для задних дверей в конструкции присутствует детский предохранитель. Запор блокирует открывание задней дверки изнутри. Чтобы отремонтировать, необходимо полностью разобрать дверную панель: демонтировать обшивку, вытащить деталь, провести регулировку, ремонт или замену личинки. Для работ потребуются следующие инструменты:

• ключ-трещотка;
• головка на 8;
• крестовая и плоская отвертка;
• деревянный, пластиковый клин.

Общие практические сведения об устройстве личинки

В цилиндрических конструкциях запорного механизма чаще всего из строя выходит личинка. Деталь не ремонтируется, замена личинок проводится только парами, одновременно для левой и правой двери. Для работ потребуется плоская узкая отвертка, металлическая проволока. Схема замены личинки замка двери ВАЗ 2106:

1. В снятом замке вытащить пружину, отбрасывающую ключ в личинке, поддев ее отверткой.
2. Тонкой проволокой выдавить фиксирующий шток.
3. Снять верхнее кольцо, личинка вынимается с обратной стороны замка.
4. Провести замену детали, настройку.

Кроме замены личинок на передних дверях, рекомендуется менять запирающие элементы на всех элементах и в замке багажника, чтобы открывать одним ключом.

Замок двери Волга

Регулировка замков дверей автомобиля «Волга»

Регу­лировка замка двери производится, если дверь опустилась вследствие износа шар­нирных соединений или ослабления креп­ления.

Если провисание двери находится в пределах регулировки фиксатора, то, ос­лабив затяжку болтов, следует опустить фиксатор на необходимую величину и вновь закрепить его

При этом необходи­мо, чтобы опорная поверхность фиксатора была расположена перпендикулярно оси петель, т. е. совпадала с плоскостью дви­жения нижней образующей ролика шипа.

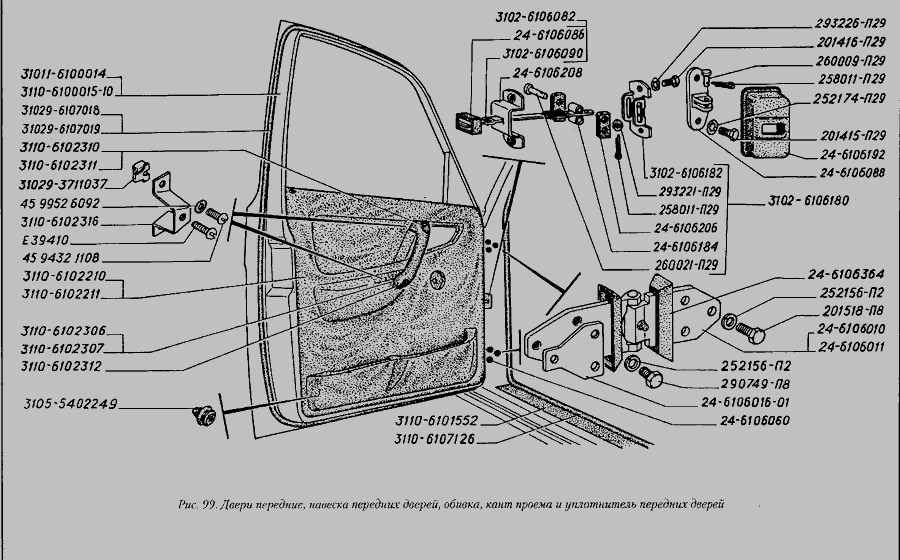

Для регулировки двери необходимо снять ручку стеклоподъемника, розетку ручки и внутреннего привода замка, подлокотник и обивку двери, затем освободить болты 1 крепления двери к петлям, по­ставить дверь в правильное положение по наружным зазорам с кузовом и слегка под­тянуть болты.

Проверить правильность закрывания двери открыванием и закры­ванием (не должно быть задевания за ку­зов), по сопряжению фиксатора на стойке с шипом замка и по сохранению равномер­ного зазора между проемом кузова и дверью.

Закрепить соединение петель с дверью.

Регулировку замков (правого и левого) задней двери багажного отделения автомобиля ГАЗ-24-02 проводят в такой после­довательности :

отвернуть болты крепления облицо­вочной панели задней двери багажного от­деления и снять панель;

отвернуть два винта 1 крепления механизма 8 выключения замков и снять ме­ханизм;

ослабить болт 7 крепления соедини­тельной трубы 6 и ударить по головке болта, тем самым распорная втулка 5 ос­вободит соединительную трубу;

нажать клавишу 9 до упора, повернув соединительную трубу 6 так, чтобы ротор 4 замка свободно вращался в любом на­правлении, и затянуть болт 7.

После регу­лировки люфт ротора должен быть не бо­лее 15°, а клавиш должен легко возвра­щаться в исходное положение.

Регулировка положения капота отно­сительно поверхности крыльев произво­дится путем разгиба или сгиба боковых опор на крыльях до нужного контакта с опорами на капоте.

Правильное положе­ние капота в проеме кузова и по высоте регулируется за счет овальных отверстий в петлях и замке капота.

Плотность прилегания крышки багаж­ника к уплотнителю регулируется поло­жением защелки, а качество работы зам­ка— регулировочной прокладкой под за­щелкой.

Совпадение поверхности крышки и кузова и обеспечение равномерных за­зоров в проеме достигается за счет перемещения крышки при отвернутых болтах крепления крышки к петлям.

Конструкция бесшумных замков

Бесшумные замки, в отличие от заводских замков, устанавливаемых на ВАЗ 2105, 2106, 2107, имеют совершенно иной принцип работы. Они работают по принципу защёлки, так устроены замки на современных моделях автомобилей иностранного производства. Устройство этого замка позволяет ему закрывать дверь тихо и с минимальными усилиями, достаточно легко придавить дверь рукой.

Комплект для установки на одну дверь. Состоит из двух частей, которые устанавливаются на дверь и приемного болта

Замок состоит из двух частей. При установке внутренняя часть, установленная в двери, соединяется с наружной болтами, образуя единый механизм. Ко внутренней части замка подсоединяются тяги управления замком от ручек двери, кнопки запирания, личинки замка. Наружная часть отвечает за зацепление с фиксатором замка, установленным на стойке кузова автомобиля.

Видео: результат установки бесшумных замков на ВАЗ 2106

Дополнительное преимущество этих замков перед заводскими обеспечивается благодаря покрытию механизма наружной его части пластиковой оболочкой. Это позволяет замку работать абсолютно бесшумно, отсюда и произошло его название. Отсутствие трущихся металлических поверхностей не требует регулярной чистки и смазки замка, что положительно сказывается на сроке эксплуатации, владельцу не нужно волноваться о надёжности замков. Замок плотно закрывает дверь и хорошо её удерживает.

Замок устанавливается на место штатного замка с небольшими переделками

Какой замок выбрать для установки

Заводы и кооперативы уже давно выпускают бесшумные замки на различные модели автомобилей. Некоторые автопроизводители даже начали их установку на серийные автомобили. Так, бесшумными замками уже обзавелись автомобили «Волга», ВАЗ 2108/09, ВАЗ 2110–2112, ВАЗ 2113–2115, ВАЗ 2170. На рынке можно выбрать модель замка, подходящего для вашей модели с минимальными переделками. Замки, адаптированные для установки на ВАЗ 2105, 2106, 2107 заводами не выпускаются, поэтому автолюбители, со временем, выработали способы установки замков с других моделей автомобилей ВАЗ. Позднее кооперативы начали выпускать комплекты замков, предназначенные для установки и на эти модели ВАЗ.

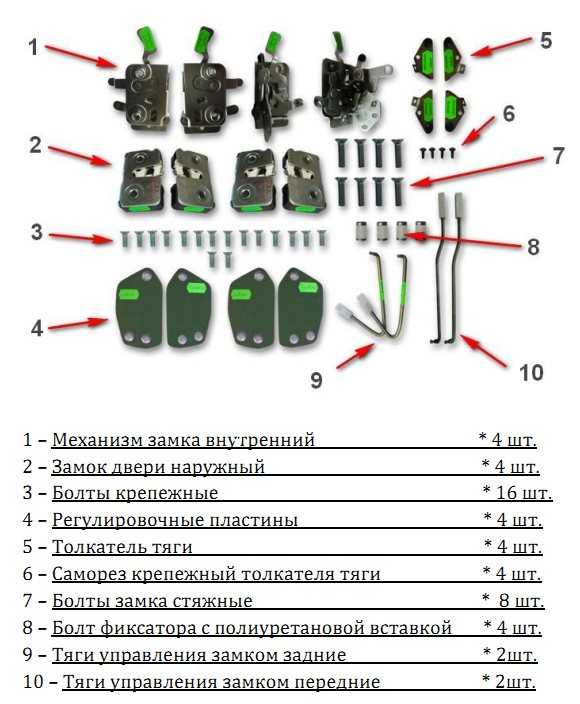

В комплекте производства кооператива предусмотрены регулировочные пластины, тяги и болты. Устанавливается комплект на все 4 двери

Комплекты, изготовленные кооперативами, не могут похвастаться гарантией качества, однако, наличие всех, необходимых для установки замков деталей, несомненно, приманивает покупателя.

Но если учесть, что низкокачественные комплекты при установке всё-равно придётся дорабатывать, то стоит обратить своё внимание на качественные заводские замки, изготавливаемые на заводах в г. Димитровграде, ПТИМАШ, FED и другие

Эти замки прослужат дольше и во время эксплуатации наверняка не будут доставлять неудобств. Потратив время на установку заводского замка, вы самостоятельно определите какие дополнительные элементы нужны, и будут предпочтительнее для вашего автомобиля, замок будет установлен качественно и прослужит долгое время.

На модели ВАЗ 2105, 2106 и 2107 можно установить замок от любой модели ВАЗ с бесшумными замками. Наиболее популярным выбором среди автолюбителей, решивших поставить на «классику» бесшумный замок, является замок от автомобиля ВАЗ 2108.

Один из замков, который можно устанавливать на ВАЗ 2105, 2106, 2107
