Как сделать парогенератор своими руками

Монтаж самодельного парогенератора

Завершающий этап – правильный монтаж агрегата, от которого зависит безопасность, стабильность и долговечность его использования.

Банная парогенераторная установка не должна монтироваться непосредственно в парной, лучше для этого предусмотреть отдельное помещение. Оно должно быть электрифицированным, сухим и иметь хорошую систему вентиляции. Кроме того, в нем должна быть предусмотрена система холодного водоснабжения и отвода стоков.

Печь для бани с парогенератором достаточно энергоемка, поэтому необходимо заранее предусмотреть розетку с заземлением.

Чтобы предотвратить возможное образование конденсата внутри устройства, длина парового провода от технического помещения к парной должна быть минимальной.

Баня, сауна и хамам: какой парообразователь выбрать

Если не считаться с традициями строительства и особенностями материалов для сооружения бани, сауны или хамама, то все различия между ними сводятся к тепловому режиму, то есть соотношению температуры и влажности внутри помещения.

В зависимости от того, насколько влажным будет воздух в парной, его температура по-разному воспринимается нашим организмом. Так, финская сауна характеризуется очень сильным нагревом — атмосфера в помещении нередко достигает 100–120 °С. Несмотря на столь высокое значение, переносится такая температура в сауне достаточно легко, поскольку процентное содержание влаги в ней редко превышает 15%. Чтобы достичь подобного соотношения, каменку печи не оборудуют дверцей — открытые камни лучше справляются с осушением помещения. Для финской сауны лучше использовать не постоянно работающий парогенератор, а небольшую тепловую пушку — она даст нужное количество сильно перегретого пара.

Компактный парообразователь идеально подойдёт для оснащения финской сауны

Турецкий хамам, напротив, требует повышенного содержания пара в воздухе — до 90–100% при температуре не выше 45 °C. В этом случае уместным будет использование парогенератора, а при большом объёме каменки и вовсе можно обойтись без дополнительных устройств — получить достаточное количество «тяжёлого» пара можно будет, просто поливая камни водой.

Достоинством русской бани является то, что она объединяет в себе все преимущества турецкой и финской парной, оказывая наиболее благоприятствующее, оздоровляющее воздействие на тело. Температура в парилке нередко достигает 80 °C, а влажность — 70%, благодаря чему организм не подвергается такому стрессу, как в сауне, а атмосфера, в отличие от хамама, остаётся лёгкой и воздушной. Достичь такого равновесия сложнее всего, поскольку используемые парогенераторы должны быть довольно производительными и в то же время давать пар высокой температуры. Специалисты рекомендуют увязывать мощность электрических парообразователей с размерами банного помещения:

Для паровых пушек нет единой методики расчёта, поэтому следует ориентироваться на закон Авогадро, согласно которому 1 моль воды = 18 грамм при испарении образует 22,4 л пара.

Сделал самоделку из обычного чайника. Теперь я «повелитель пара»

Недавно я разобрал чайник за 300 рублей, из м-на Светофор и выяснил почему он такой дешевый. После разборки меня посетила гениальная идея. Почему бы не сделать из него парогенератор, для хозяйственных нужд. Дело в том что готовый, фабричный прибор стоит больше пяти тысяч. Поэтому принял решение начать сборку самоделки из дешевого чайника. Первым делом необходимо удалить носик, содрав контактную пайку. Но вот не задача. Стенка чайника всего 0.2 мм и при удалении кусочка»фольги» образовались дыры в месте сварочных тычков.

Листайте галереи, там вас ждут яркие фотографии.

Надо как то эти отверстия заделать. Они нам не к чему. Кстати, надо руки расцеловать тому, кто изобрел холодную сварку. Она в этом месте вообще не заменима

. Лепим ее, сделав сварочный блинчик, согласно инструкции. После заделки с двух сторон, оставил процесс сварки в покое, на сутки.

Следующий технологический процесс это высверливании ступенчатым сверлом отверстий на 20мм. Одна «дыра» будет использоваться для подключения кислородного шланга. А вторая для заливки воды и контроля давления внутри генератора.

Следующий этап это сборка фитингов на смонтированные резьбы. Использую ФУМ ленту. Т.к рабочая среда- газ. В нашем случае пар.

Далее требуется выяснить, в процессе монтажа, не повредил ли я основную функцию чайника, кипячение воды. Наливаю воду, закрываю крышку. Включаю. Закипает.

Остается только присоединить кислородный шланг, одеть очки и провести испытание нашей «хираборы».

Как показали испытания, пар выделяется достаточный. Процесс работы вы можете наблюдать в видеоролике.

Зачем он нужен?

Отпаривать сложные загрязнения.
Разогреть что либо без огня, взрывоопасное, отпарить бак например.
Пар для бани, хамам.
Удалять наледь

Это первое что мне пришло в голову. Наверняка имееются тысячи применений.

Внимание

Как думаете, годная самоделка ? Жду ваши комментарии. Есть вопросы, задавайте, буду отвечать.

С ув. Тимофей Михайлов.

Статья: «Электро чайник за 351 рубль в м-е «Светофор» —Ссылка. Источник

Из каких частей состоит ректификационная колонна

Для ректификации нужен более сложный аппарат, который в состоянии разделить спиртосодержащую жидкость на чистые фракции (этиловый спирт, вода, сивушные масла и тому подобное). Работать с колонной немного сложнее, так как необходимо корректировать температуру, но конечный продукт получается чище.

Классическая ректификационная колонна для перегонки браги в спирт.

Перегонный куб. По аналогии с дистиллятором это ёмкость с брагой, которая нагревается одним из возможных способов: электричеством, ТЭН’ом или газом.
Царга. Металлическая труба довольно широкого диаметра, по которой поднимаются пары спирта. Для дополнительного очищения в нём иногда вставляют насадку Панченкова.
Дефлегматор. Довольно хитрое устройство, которое охлаждает кипящие при высокой температуре фракции и пропускает через себя чистые пары спирта. За счёт этого вредные примеси стекают обратно в куб в виде флегмы, а мы на выходе получаем чистейший самогон до 96% крепости.
Термометр. Крайне важная вещь, по которой вы будете ориентироваться с фракциями во время перегона.
Узел отбора с холодильником. Здесь мы охлаждаем пары нашего ректификата и собираем их уже в приёмную ёмкость.

Интересное видео на Youtube было представлено фирмой Мастер-Алкомастер. Автор максимально подробно описал устройство универсальной ректификационной колонны и показал все составные части.

Технические возможности

Теплообменные аппараты, используемые в кедровых бочках для создания нагретого влажного воздуха, отличаются хорошей эффективностью и экономичностью. Эти качества напрямую связаны с невысоким показателем мощности – 2 кВт, которого вполне хватает для быстрого нагревания воздуха и поддержания стабильной температуры внутри фитобочки без риска возникновения перегрузки электропроводки.

Безопасность аппарата – это еще один приятный момент, подтверждаемый специальным сертификатом. Надежность эксплуатации парогенератора обусловлена также заземлением всех составляющих конструкции и защитой нагревательных элементов за счет обустройства их датчиком уровня, позволяющим автоматически отключать прибор при недостаточном количестве воды в баке. Невозможность поломки при повреждении или засорении устройства обеспечивается клапаном избыточного давления.

Наряду со всеми перечисленными преимуществами предоставлена возможность управлять аппаратом с помощью автономного пульта, который размещается на стене парилки в любом удобном месте.

Назначение устройства

Парогенератор – это препарат, который работает за счет подачи паровой струи большой мощности. В емкости устройства вода преобразуется в горячий пар в результате высокой температуры. Из-за высокого напора пар проходит сразу через большое количество небольших отверстий.

Благодаря высокому давлению прибор выполняет следующие функции:

Уборка. Осуществляет чистку ковров и мягкой фурнитуры.
Глажка. Проводит быстрое разглаживание складок без оставления следов на поверхности.
Очистка твердых поверхностей. Очищение жировых остатков, налетов и других загрязнений.
Дезинфекция. Сложно отстирываемые материалы можно продезинфицировать.
Мойка и чистка автомобиля. С использованием парогенератора проводится очистка и дезинфекция.

Мойка паром – это эффективная альтернатива чистки автомобиля. К примеру, если на поверхности есть стойкое загрязнение, то после мойки подогретой водой качество уборки будет ниже, чем паром. В паровом приспособлении высокая температура действует совместно с большим давлением. Аппарат применяют в случае:

чистки салона или для мойки вентиляции или двигателя, где нежелательное попадание влаги;
когда необходима аккуратная чистка, без последствий или, когда нет много свободного места для полноценной мойки;
удаления жирного пятна в салоне автомобиля;
дезинфекции авто, его салона или кондиционера.

На заметку!

С помощью устройства можно в сильные морозы разморозить двигатель и трубы машины.

Возможно еще использование парогенератора как выездной мойки, где ограничено использование воды.

Что такое парогенератор

Чтобы добиться появления нужного пара в бане обычным способом, нужно соблюсти ряд условий:

Камни в печи обязательно разогреть до определённой температуры;
Соблюсти размеры каменки, чтобы сохранить теплоёмкость при попадании на неё воды;
Для появления и поддержания необходимого количества пара нужно постоянно подливать воду на камни.

Парогенератор предназначен для преобразования воды в пар

Парогенератор является агрегатом, предназначенным для преобразования воды в пар. Прибор ускоряет и облегчает создание в парной условий, обязательных для принятия банных процедур. Помимо этого, применяя этот агрегат, в некоторых случаях можно отказаться от использования печи-каменки.

Для чего нужен

Существует три основных типа традиционных бань, главными отличиями которых являются количество, температура и влажность пара.

Тип бани	Температурный режим, ºС	Влажность воздуха, %
Русская паровая	60–80	50–80
Финская сауна	80–140	2–15
Турецкий хаммам	40–50	90–100

Для создания необходимого климата в парной любого типа с помощью печи-каменки нужно много времени и опыта.

Практически все заводские парогенераторы универсальные, имеют несколько режимов работы, позволяющих их использовать в русской бане, хаммаме или сауне.

Но даже собранный самостоятельно парогенератор можно настроить для любого типа парной.

Устройство

Конструкция агрегата для любого типа парилки одинакова и включает в себя:

Ёмкость для воды;
Систему очистки жидкости;
Нагревательный элемент;
Парообразователь;
Насосы для подачи воды и пара;
Контрольно-измерительные приборы;
Аварийные датчики и клапаны;
Блок управления.

Агрегат снабжается патрубками для соединения с системой водоснабжения и паропроводом, сливным краном. Снаружи размещены разъёмы для установки датчиков, контролирующих параметры работы. При помощи поступающих от них сигналов микропроцессор регулирует интенсивность и качество вырабатываемого пара, позволяя сохранять необходимую температуру.

Схема устройства парогенератора

Парогенераторы современного типа снабжены дополнительным выносным пультом управления, дающим возможность регулировать работу агрегата на расстоянии.

Принцип работы парогенератора

Основной функцией любого парогенератора является преобразование воды в пар. Простейший парогенератор по принципу работы напоминает собой электрочайник.

Ёмкость с размещёнными в ней нагревательными элементами наполняется водой. При температуре кипения образуется пар, поступающий по паропроводу внутрь бани. Температура пара регулируется создаваемым в ёмкости давлением.

Виды парогенераторов

Агрегаты бывают автономными и автоматическими. Первые снабжены ёмкостью для воды, которую периодически нужно пополнять. Автоматические агрегаты присоединяются к системе водоснабжения. Объём воды в них контролируют датчики.

По виду используемого для нагрева элемента парогенераторы делятся на:

Электродные. Вода является проводником между двумя электродами. Нагрев жидкости происходит за счёт ускорения движения молекул жидкости. Производительность зависит от количества воды и содержания в ней солей. В итоге количество и качество пара постоянно меняются и трудно контролируются. Электроды со временем растворяются и подлежат замене.
Индукционные. Принцип работы такой же, как у микроволновой печи. Разогрев воды происходит за счёт движения её молекул в переменном электромагнитном поле. Достоинством является быстрый нагрев всего объёма жидкости. Технология относительно дорогая. Требует защиты пользователя от вредного воздействия поля экранами. Пока применяются только в промышленности.

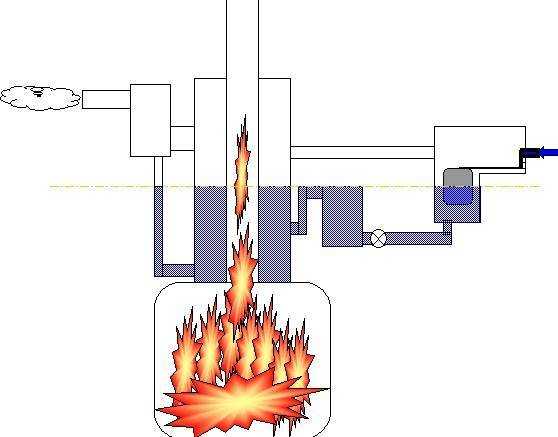

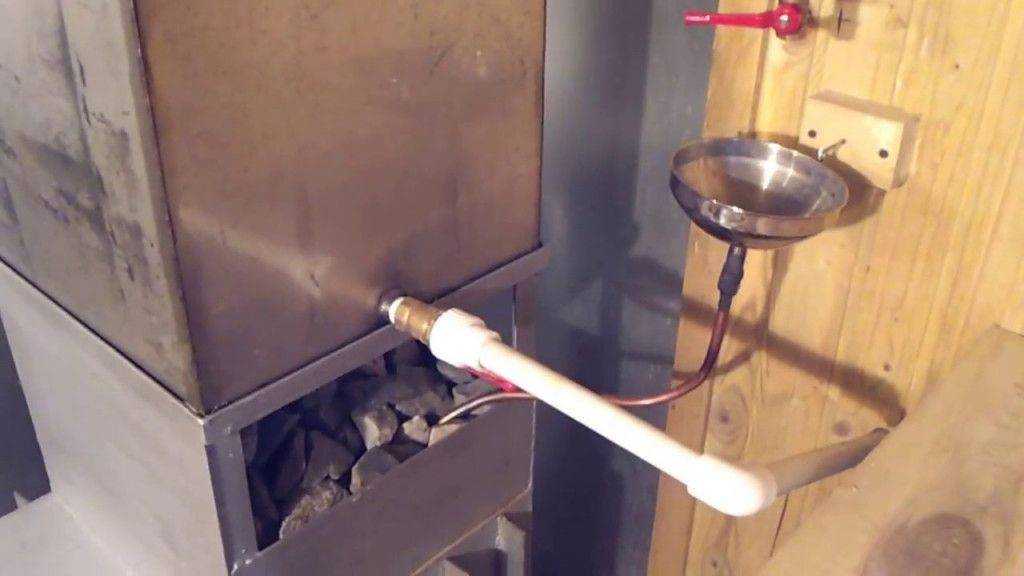

Печные. Камеры для подачи воды и образования пара размещаются на стенках электрической или твердотопливной печи. Часто применяются в финских саунах.
С трубчатыми электронагревателями (ТЭН). Самый распространённый вид парогенераторов. Используются такие же ТЭНы, как в электрочайниках, бойлерах. Простые конструкции. Требуют постоянного контроля уровня воды, иначе перегорят. Со временем на элементах скапливается накипь, которую следует удалять.

Парогенератор с трубчатыми электронагревателями

В зависимости от размеров парилки подбирается мощность парогенератора

Объём парилки, м³	Требуемая мощность, кВт
4–5	4–5
6–10	5–8
10–14	8–10
15–18	10–12
более 18	16

Более мощные парогенераторы выпускаются для промышленных целей и в быту не применяются.

Как сделать своими руками парогенератор для мойки двигателя – нюансы

Очень часто паровые машины используются на профессиональных мойках. Пар обеспечивает эффективное очищение от грязи и микробов. Такие машины − одни из самых шумных в штате подобных специальных устройств (из-за работающего компрессора).

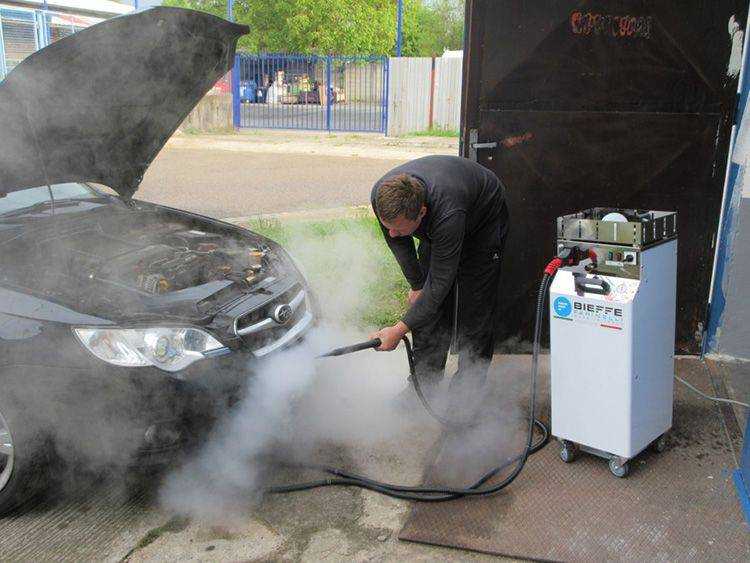

Работа парогенератора в автомастерской

Обычно это агрегат на колёсах, чем-то напоминающий пылесос, к нему подаётся вода. Оператор работает чем-то наподобие пистолета. В этом случае пар подаётся под достаточным давлением. А вот самодельный парогенератор для авто вполне можно использовать для продува двигателя, обогрева шлангов.

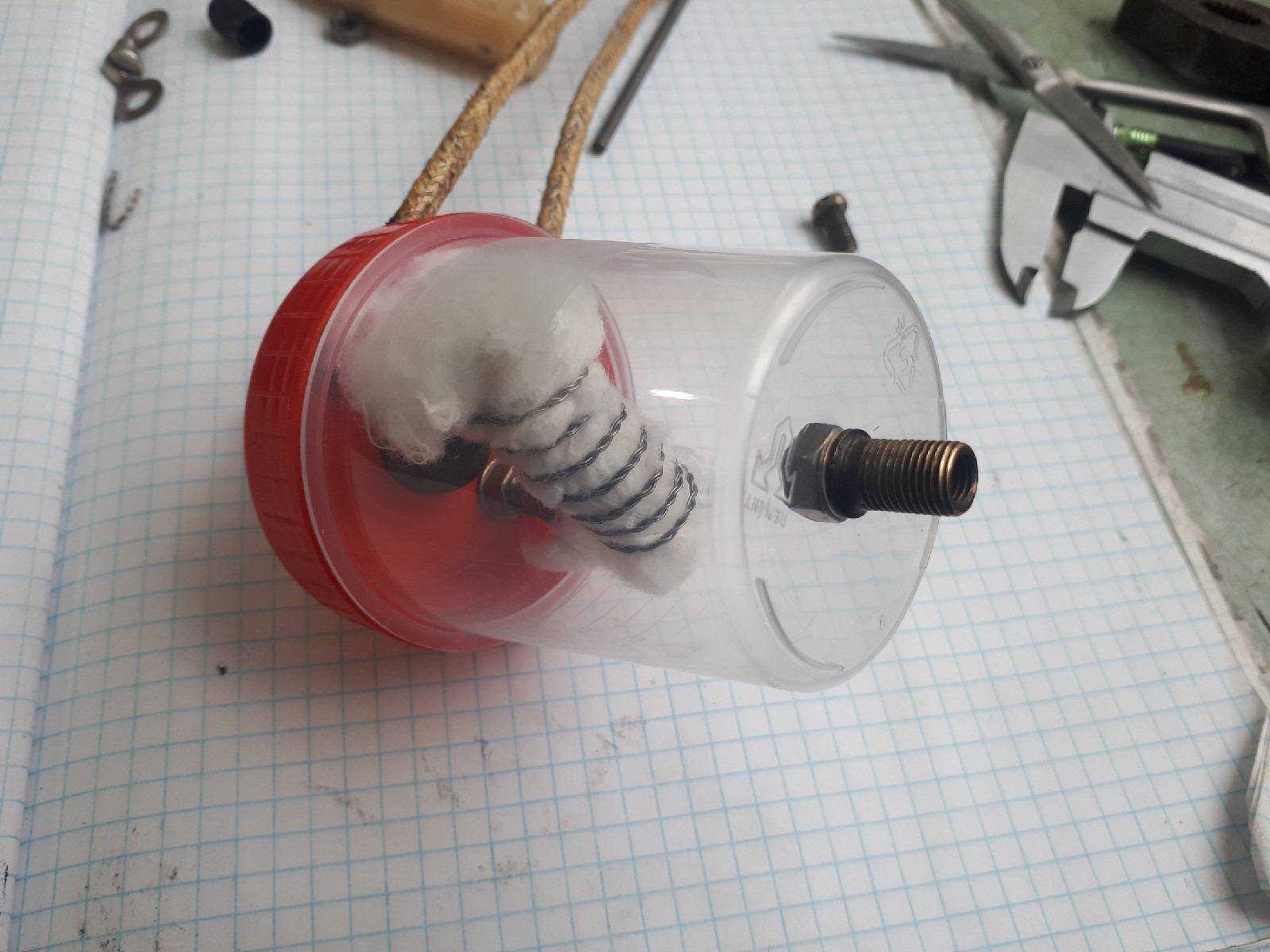

К слову сказать, ёмкости для парогенератора не всегда должны быть именно металлическими~~парогенератор для мойки автомобиля~~

Советы по использованию

Поскольку парогенератор представляет собой мощный электрический прибор, устанавливать его непосредственно в парной, где наблюдается высокая влажность, нельзя. Аппарат устанавливается в соседнем помещении, но у самой перегородки, чтобы шланг, по которому пар будет подаваться в парную, оказался как можно более коротким (тогда пар не успеет остыть).

Шланг нужно укладывать с некоторым уклоном в ту или иную сторону, что обеспечит истечение образующегося конденсата

При прокладке важно избежать перегибов, в которых скопившийся конденсат мог бы образовывать пробку

К сети электроснабжения парогенератор следует подключать через автоматический выключатель и УЗО. При установке прибора вне парной УЗО должно быть рассчитано на ток утечки в 30 мА, в противном случае — на 10 мА (из-за высокой влажности в парной).

Корпус аппарата обязательно должен быть заземлён.

Необходимо избегать запуска парогенератора без воды — в результате такой оплошности ТЭН сгорит.

Сократить срок службы аппарата может и накипь. Если вам приходится использовать воду с высоким показателем жёсткости, примите одну из следующих мер:

Перед заливкой в парогенератор пропустите воду через специальный умягчающий картридж (содержит ионообменную смолу).
Воду можно пропустить через гидромагнитную систему, состоящую из постоянного магнита (вызывает кристаллизацию солей жёсткости) и фильтра тонкой очистки (улавливает образовавшуюся взвесь).

С определённой периодичностью кипятите в парогенераторе раствор лимонной или уксусной кислоты (способствует удалению уже отложившейся накипи).

Итак, сегодня получить качественный пар в бане проще простого, если только пользователь располагает специальными приспособлениями — паровой пушкой или парогенератором. Следуя нашим рекомендациям, вы сможете изготовить любое из этих устройств самостоятельно, и тогда банные процедуры дадут максимальный оздоравливающий эффект.

Запись Парогенератор для бани своими руками: инструкция по изготовлению впервые появилась Orchardo.ru — создайте участок вашей мечты собственными руками.

Что понадобится для изготовления?

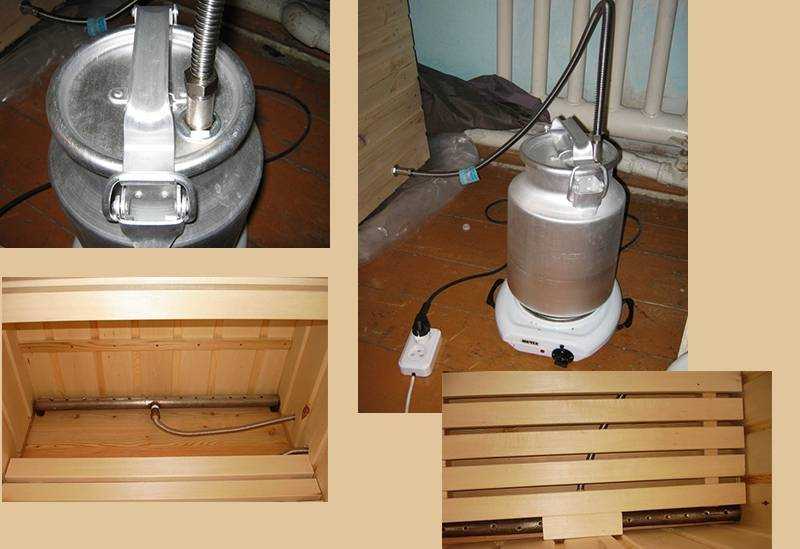

1. Прежде всего для парогенератора нужна емкость вместительностью от 5 литров (для перегонного куба до 20 л). Это может быть:

или пароварка, которой понадобится минимальная переделка. Это почти идеальный вариант, поскольку крышка у нее герметичная и уже есть предохранительный клапан;
, которую придется переработать более основательно;
. Над ней также придется потрудиться;
. Емкость, подходящая лишь в том случае, если других вариантов нет. Здесь придется, кроме установки клапанов, придумать еще надежный вариант герметизации крышки с кастрюлей.

2. Барботер. Таковым может служить сантехнический сильфон из магазина или изготовленный собственноручно из трубки сечением 15 – 22 мм длиной 20-40 см. В трубке делают пропилы через каждый сантиметр либо сверлят отверстия.

Это нужно для того, чтобы пар мог вырываться из этих щелей и равномерно по всему периметру бака нагревал бражку. Трубку скручивают полукольцом, располагая открытый конец примерно посредине куба на высоте 4-5 см от дна.

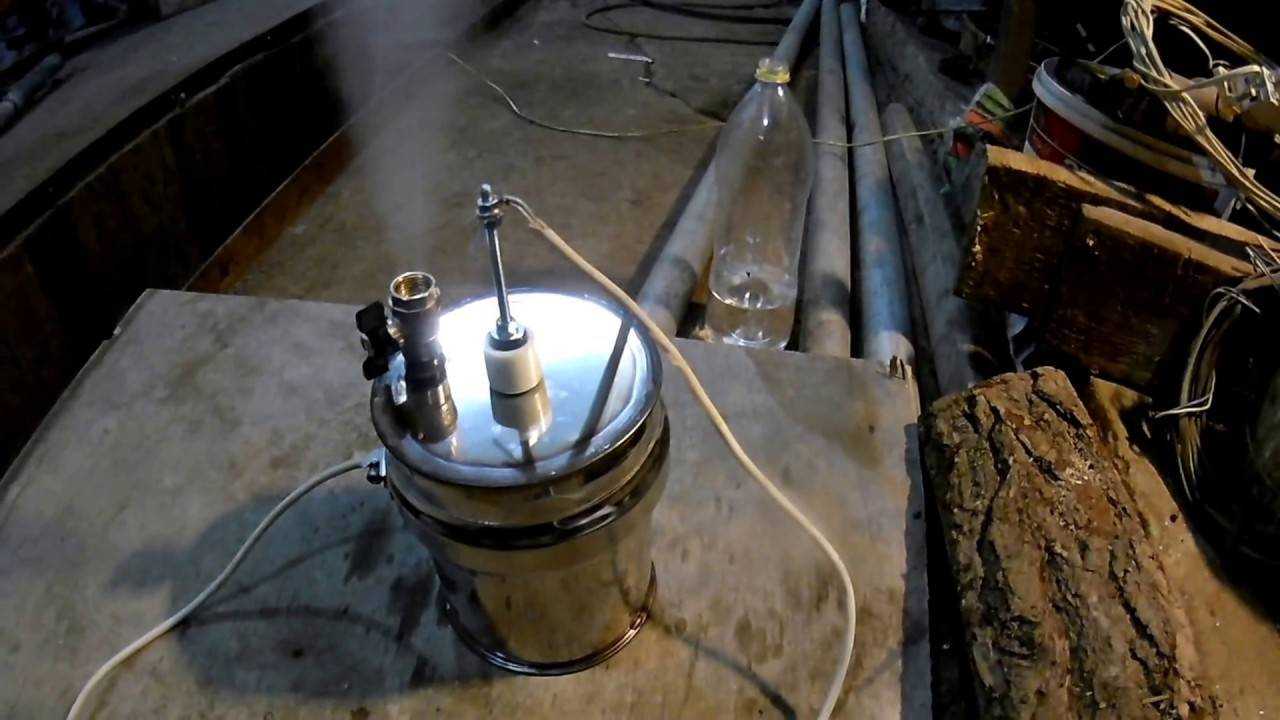

Для сооружения парогенератора своими руками потребуется скороварка или иная посуда литров на 20-25 (в зависимости от объема перегонного куба) или больше с герметичной крышкой. В качестве генератора пара можно использовать алюминиевый или нержавеющий молочный бидон, эмалированную кастрюлю, бак из нержавейки. Главное условие – она должна герметично закрываться.

Внутреннее устройство парогенератора аналогично электрочайнику – встроенный ТЭН с возможностью регулировки нагрева устанавливается вблизи дна и контактирует с налитой в сосуд водой, непосредственно передавая тепло жидкости. Этим достигается максимальная эффективность использования мощности нагревателя.

Конструкцию необходимо дополнить предохранительным клапаном в крышке сосуда, штуцером для выхода пара и трубкой визуального контроля уровня воды. Термометр тоже желательно установить на уровне крышки. Хотя вода кипит всегда при 100 С, но знать, сколько времени осталось до процесса максимального паровыделения, необходимо для своевременной регулировки мощности нагревателя.

Клапан сделать необходимо по той причине, что сусло и змеевик, находящиеся на пути пара, создают приличное гидродинамическое сопротивление и давление внутри парогенератора может увеличиться довольно быстро, если не сказать стремительно. Это грозит нешуточными неприятностями в виде сорванной крышки, вырванного трубопровода или взрыва испарителя. Наличие клапана превращает сделанный парогенератор для самогонного аппарата своими руками во вполне безопасное устройство.

Клапан можно купить на тех же специализированных сайтах или в хозяйственных магазинах. Рассчитан он должен быть на давление процентов на 30 выше атмосферного. Избыточного давления в 0,3 атм. вполне достаточно для перегонки любого вида сусла.

Клапан монтируется в крышку парогенератора и герметизируется фум лентой или силиконовыми прокладками, в зависимости от конструкции штуцера. Рядом с ним устанавливается и другой штуцер – для подсоединения паропровода. Он должен быть оборудован резьбовым соединением для накручивания соединительного шланга, ведущего к перегонному баку. Вариантов установки штуцера паропровода есть два – в крышке и в верхней части стенки, ниже среза на 2-3 см. единственное условие – он всегда должен находиться выше уровня залитой в испаритель воды.

В крышке необходимо предусмотреть клапан и штуцер

Наилучшим паропроводом для сделанного своими руками парогенератора служит металлический гофрированный шланг для подключения газа. Но можно использовать и нержавеющую или медную трубку, гибкие армированные шланги гидравлических машин (РВД). Последний вариант приемлем, но перед прямым использованием их нужно пропарить на холостом ходу, чтобы устранить запах резины, а использовать можно только новые рукава, бу ни в коем случае. Но это вариант резервный, газовый металлорукав – оптимальный выбор.

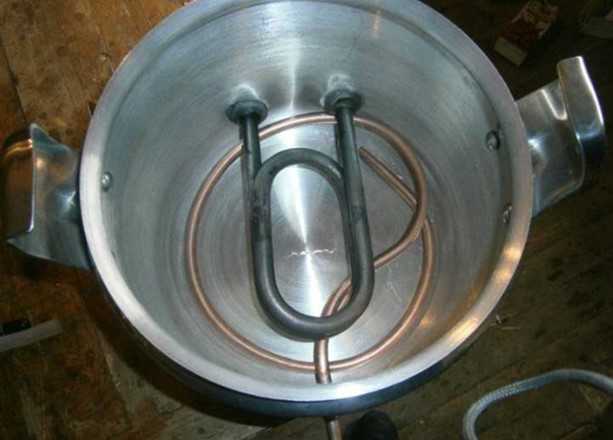

Переоборудованию подлежит и перегонный куб. Снизу, на расстоянии 2 см от днища необходимо вмонтировать резьбовой штуцер. С внешней стороны к нему будет подсоединяться паропровод, а с внутренней – свитая спиралью перфорированная трубка для выхода пара. Два-три витка спирали вполне достаточно.

Внешний виток проходит по периметру сосуда, внутренний – поближе к центру. Перфорация выполняется только в верхней части трубки в виде просверленных отверстий диаметром 1-2 мм или прорезей, как удобнее. Расстояние между отверстиями – 1-2 см. Выходящий из них пар должен захватывать как можно больший объем жидкости (сусла). Внутренний паропровод (барботер) изготовляется из того же газового шланга, медной или нержавеющей трубки диаметром 10-20 мм. Алюминий здесь использовать нежелательно.

Парогенератор: принцип действия

Парогенератор — это просто ёмкость с электронагревателем, по своему устройству очень похожая на электрочайник. Принцип действия предельно прост: наливается вода, включается нагреватель, жидкость закипает и превращается в пар. В крышке имеется клапан, который можно отрегулировать на то или иное давление открывания. Таким образом, имеется возможность получать пар различной температуры. Он может быть сырым, если пользователь намерен создать атмосферу турецкой хаммам, либо перегретым — для русской бани.

Электропарогенератор: общий вид

Заметим, что сырой пар в хаммам не является тяжёлым, то есть не даёт ощущения духоты, поскольку такая баня нагревается до сравнительно низкой температуры — 45 градусов.

Парогенератор может работать в паре с каменкой. В этом случае производимый им пар подаётся на камни для окончательного догрева. Такая схема позволяет обойтись небольшими затратами дорогостоящей электроэнергии и одновременно понизить температуру камней, уменьшив нагрузку на печь и продлив тем самым срок её службы.

Другой вариант — использование вообще без каменки. Расходы на электричество возрастут, но зато не придётся строить массивную печь с фундаментом и дымоходом, нужно будет только обустроить в парной систему отопления.

Вот на что нужно обращать внимание при выборе парогенератора:

Мощность

Этот параметр следует увязывать с объёмом парной. Зависимость примерно такая:

для объёма в 4–5 м3: 4–5 кВт;
для 10–13 м3: 8–10 кВт;
для 15–18 м3: 12 кВт;
свыше 18 м3: 16 кВт.

Выпускаются парогенераторы и с большей мощностью, но это уже не бытовые модели.

Электронагреватели: виды и фото

В современных парогенераторах применяются следующие системы нагрева:

ТЭНовые: преобразование электрической энергии в тепловую осуществляется при помощи трубчатого электронагревателя (ТЭНа), так же как в бойлере или чайнике.
Электродные: внутри ёмкости имеются два электрода, между которыми протекает ток. Проводником электричества выступает сама вода, отчего она и греется (подобно нагревательной спирали в ТЭНе). Электродный нагреватель имеет простейшую конструкцию (электроды — это всего лишь металлические стержни) и не боится перегрева (при отсутствии воды просто не работает). Но электроды постепенно растворяются, и с определённой периодичностью их приходится менять.
Индукционные: обеспечивают быстрый нагрев воды, так как при помощи переменного электромагнитного поля заставляют нагреваться весь резервуар, в котором находится вода.

Следует, правда, заметить, что в большинстве случаев выбирать не приходится: бытовые парогенераторы, как правило, оснащаются ТЭНами.

Способ подачи воды

Существуют две разновидности парогенераторов:

С возможностью подключения к водопроводу (имеется клапан с сервоприводом, при помощи которого аппарат заправляет себя самостоятельно).
Без таковой (воду заливает пользователь).

Первая разновидность парогенераторов более удобна в работе и не может остаться без воды из-за забывчивости пользователя. Но если вода в водопроводе имеет низкое качество (жёсткая или содержит большое количество ржавчины, песка и других примесей), то вторая разновидность окажется более предпочтительной, так как она даёт возможность владельцу использовать подготовленную воду или добытую из чистого источника.

Разнообразные опции

Вот чем оснащены самые практичные модели парогенераторов:

блок подготовки воды;
система очистки резервуара;
функция ароматизации пара (имеется специальный контейнер, в который нужно капнуть некоторое количество ароматического масла);
пульт дистанционного управления;
электронный модуль управления, при наличии которого парогенератор может работать автоматически (пользователь задаёт желаемую температуру, периодичность подачи пара и пр.);
дисплей, на котором отображается информация о режиме работы и о запрограммированных установках.

Для справки: часто парогенераторами называют устанавливаемые на металлических банных печах конструкции, призванные заменить собой каменку. Они могут иметь вид батареи из пластин, стакана с воронкой, заполненного дробью и металлическими обрезками и т.д.
