Лампы приборной панели (щитка приборов) приора: замена, тип ламп

Замена ламп приборной панели lada priora — logbook lada priora hatchback 2020 on drive2

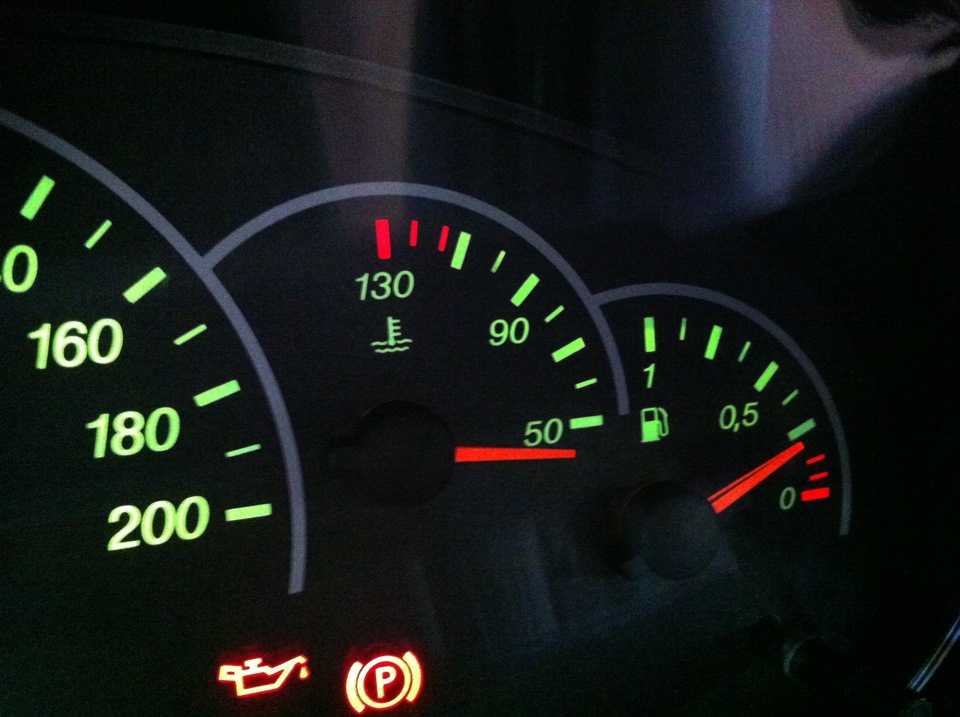

всем привет, при покупке машины не горела одна лампа подсветки спидометра возле отметки 60 kmh и с перебоями работала лампочка подсветки температуры ОЖ и уровня топлива (что очень бесило и отвлекало от дороги при моргании и потухании).фото нет, был день и светло когда менял лампы, по этому не стал фоткать где нет подсветки, т.к было бы не видно.

приборку на приоре я никогда не снимал и не видел в живую как это делается, занимался этим впервые, но скажу так, она демонтируется просто, ничего сложного. заняло около 20 минут (демонтаж, замена ламп и установка).

для работы нам потребуются:*отвертка шлицевая (плоская)*отвертка крестовая (желательно короткая, будет удобнее)
*лампы или патроны 5 шт ( в приборке 5 ламп)

первым делом я поехал в магазин, подхожу к продавцу и разворачивается такой диалог:я: мне лампочки в приборку приорап:диод, накаливания, приора 1 или 2?я: 1, накаливания (диодные не хотел, потому что ярко и светит он точкой, т.е подсветка станет не равномерной)п: лампочки или патроны?я: эм, а нельзя заменить лампочки отдельно?п: приборка VDO?я: нет (если честно я не знаю названия, но значок из двух букв СР)

п: на всех по разному приорах, у кого то стоят патроны и менять лампы нельзя отдельно, у кого то вот такие патроны, у кого то такие, эти чуть длиннее, эти чуть короче (в итоге он высыпал мне три разных вида патронов на кассе и цена колебалась от 25р шт, до 35р шт.)
в итоге запутавшись, я решил купить патроны в сборе с лампами, у которых можно заменить лампу отдельно из белого пластика и они чуть длиннее чем патроны черного цвета за 35р шт.купил, приехал к работе и начал снимать панель и так, порядок работ:
1) снимаем минус с АКБ (на всякий пожарный, как ни как электроника и стоит не дешево, лишним подстраховать свои 3000р не будет)
2) снимаем пластиковую накладку внизу руля, выше педалей (за которой предохранители) для этого поворачиваем три барашка по часовой стрелке и осторожно тянем, она на защелках.

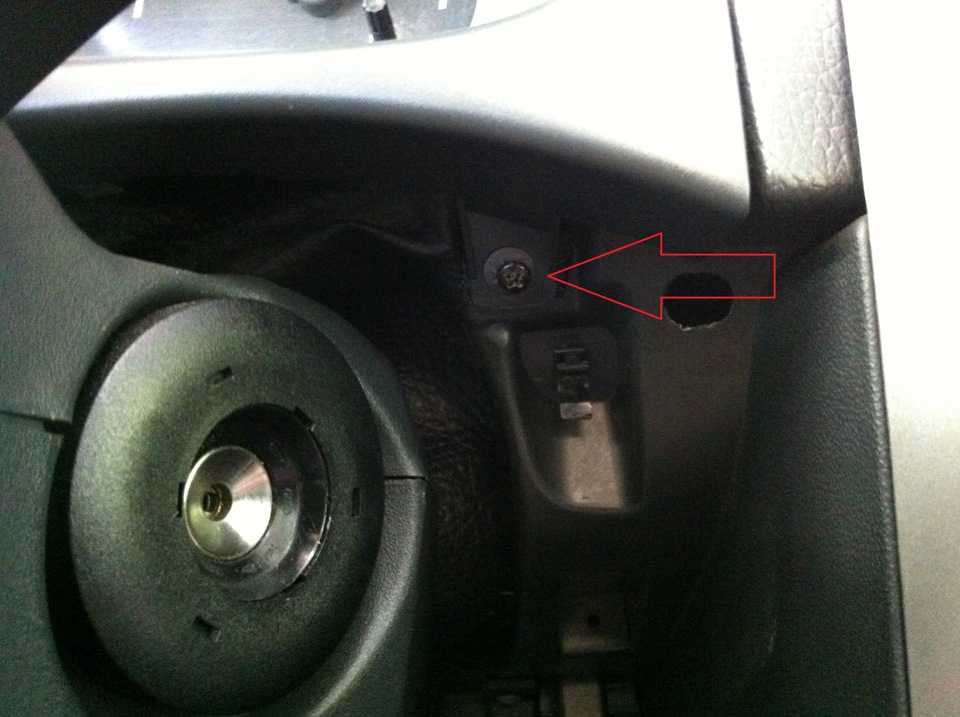

3) видим два винта крепления пластиковой накладки панели проборов, по бокам (слева и права от руля), откручиваем
4) откручиваем эти два винта

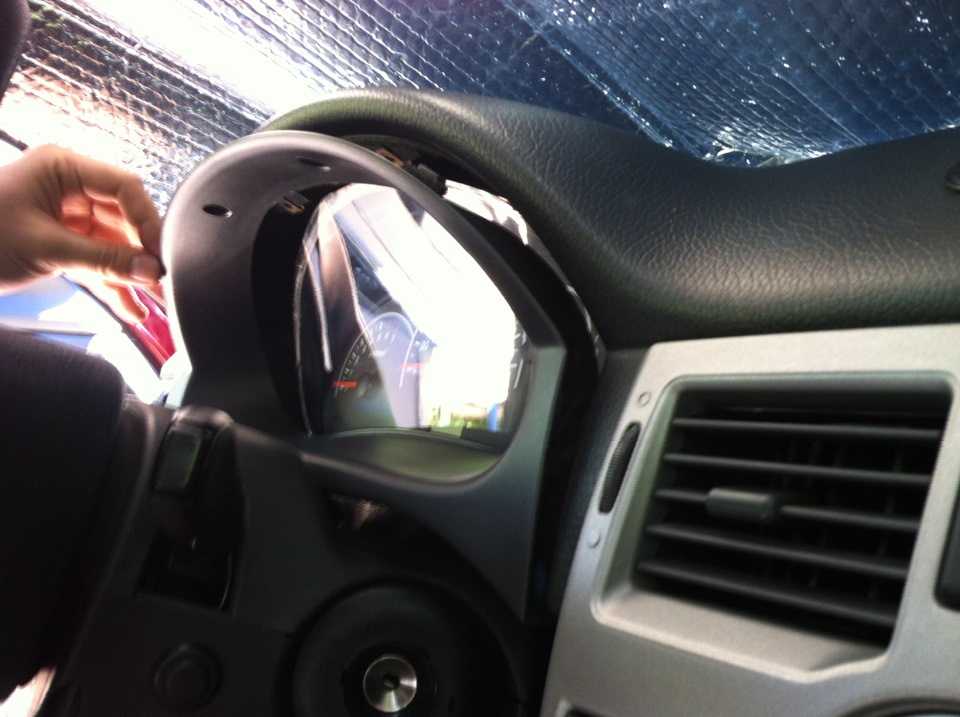

5) опускаем рулевое колесо максимально вниз и снимаем накладку приборки поддев шлицевой отверткой вверху (она на защелках)

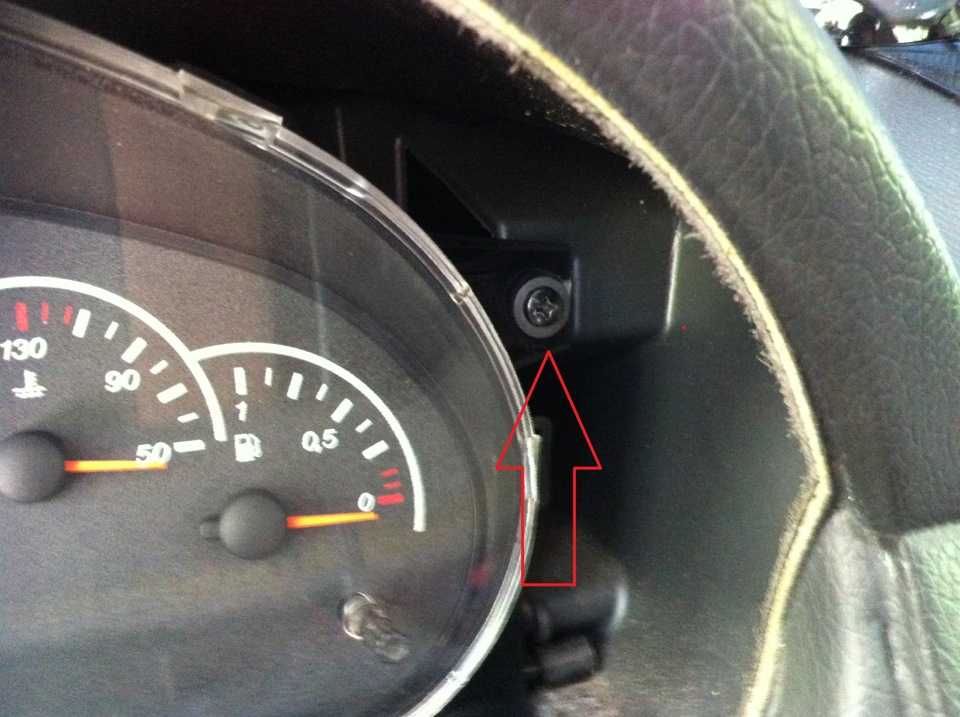

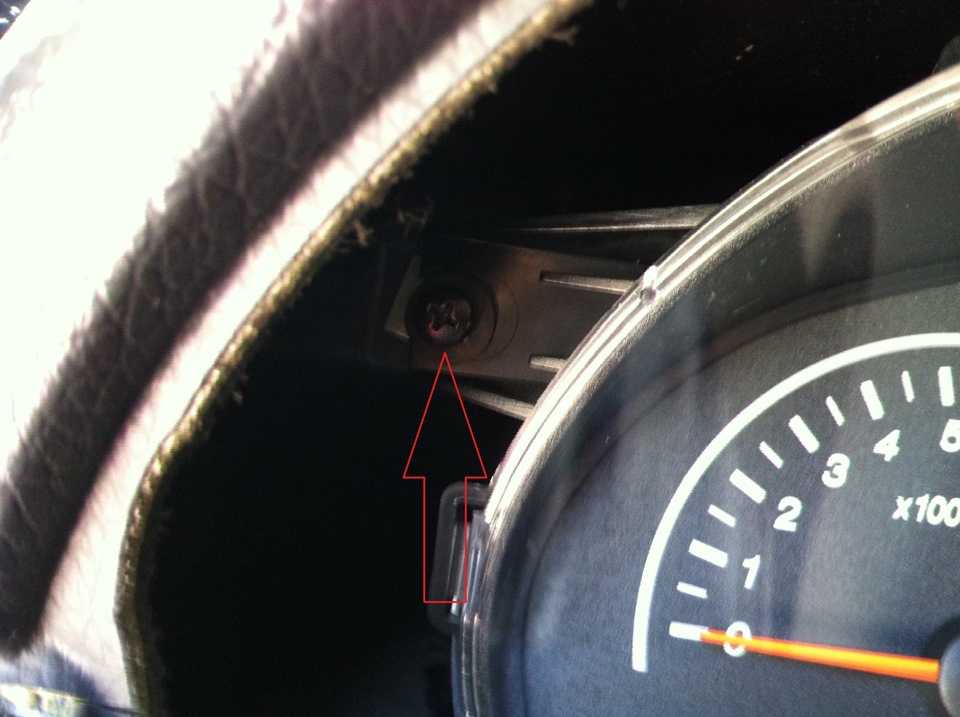

6) перед нами два самореза крепления приборки к панели, их желательно откручивать магнитной отверткой или очень осторожно, потому что они могут упасть в щель и исчезнуть навсегда в панели, доставляя неприятный звук в процессе вождения.
7) откручиваем два самореза крепления приборки и осторожно наклоняем верх на себя, чуть тянем, на сколько позволит запас провода, видим фишку, с ней так же осторожность не помешает, сломаешь, не найдешь, в магазах ее нет. снимается она довольно туго, сидит крепко, нужно надавить на два зажима одной рукой и осторожно поддеть отверткой шлицевой (у многих там был какой то рычаг, мол тянешь рычаг и фишка выпрыгивает, у меня никакого рычага не было, не знаю, вроде отломанных элементов тоже не заметил)
после демонтажа фишки, вынимаем приборку, поворачиваем патроны и вынимаем (тут все просто), у меня в итоге все патроны были разные видимо кто то до меня уже менял лампы и так же мучался с выбором этих патронов, но болтались в посадочном месте, видимо из за этого и моргала подсветка температуры ОЖ и уровня топлива на кочках.. 9) после замены ламп, подключаем фишку (просто вставляем обратно) включаем габариты и проверяем все ли горит

собираем в обратной последовательности

9) после замены ламп, подключаем фишку (просто вставляем обратно) включаем габариты и проверяем все ли горит. собираем в обратной последовательности.

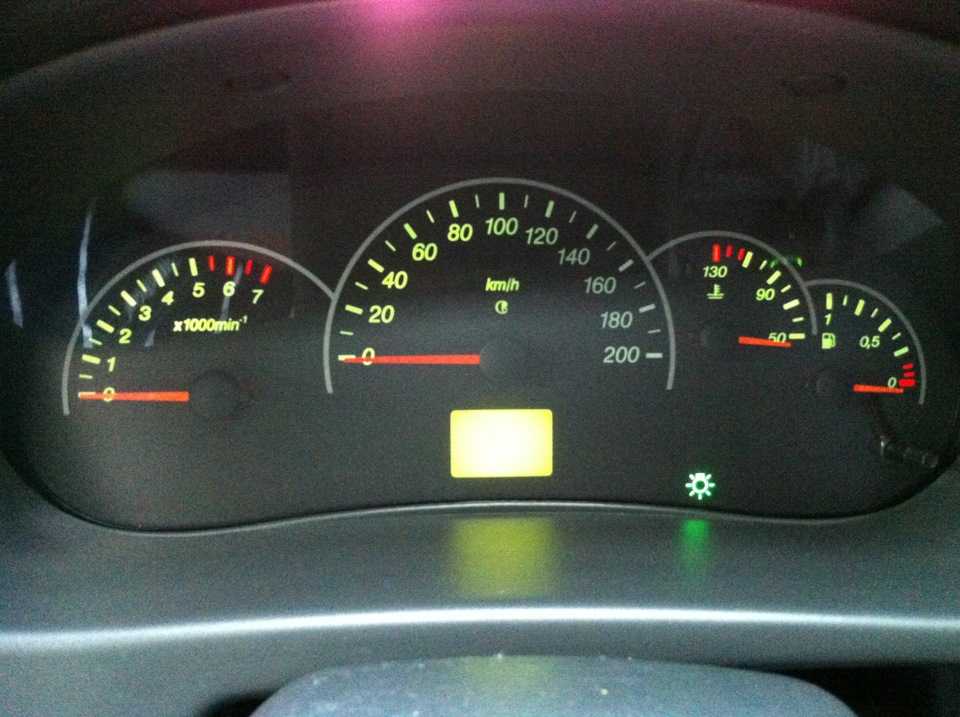

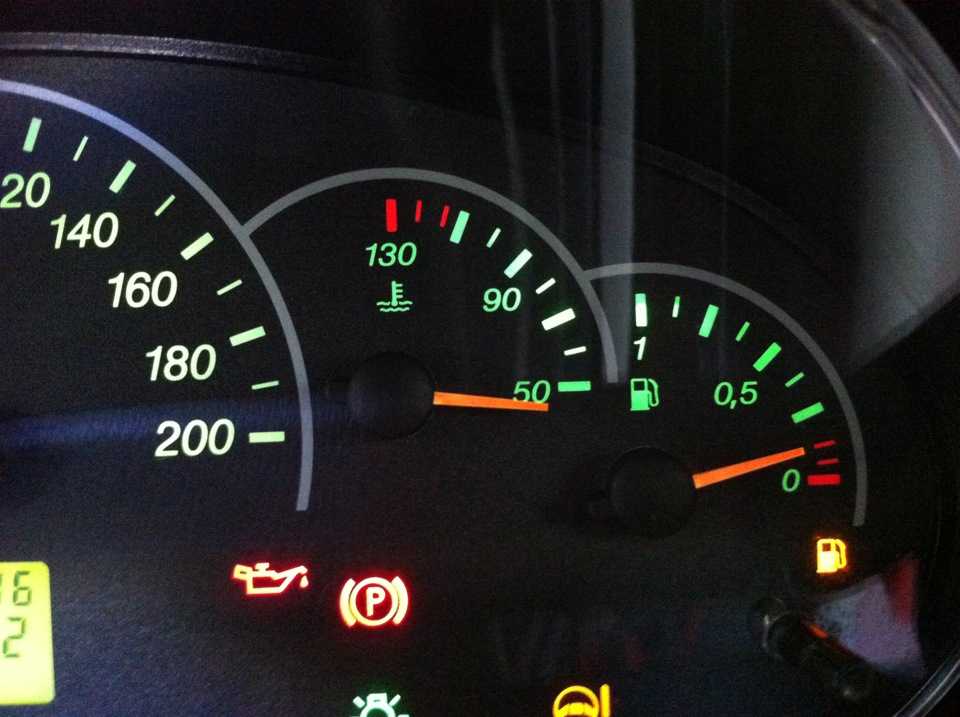

вот результат )) очень рад, вроде мелочь, а руки еле дошли)))
всем спасибо и одна фотка чистой ласточки)))

Демонтаж приборной панели

Лампочки имеют свой эксплуатационный ресурс. Нередко они служат дольше обещанного производителем, но чаще сгорают намного скорее. В случае с ВАЗ-2114 последняя неприятность происходит довольно нередко. По счастью, конструкторы Волжского автозавода это осознавали, потому обеспечили возможность быстрой замены.

Для этого понадобятся лишь две отвертки – крестовидная и плоская. Вместо последней допустимо применять обычный нож.

На первом этапе разборки снимают декоративную накладку панели. В ВАЗ ее удерживают 5 шурупов. Причем винт, располагающийся вверху справа, прикрыт заглушкой. Вытащить ее нетрудно – достаточно подцепить отверткой и потянуть на себя.

Далее наступает черед рычажков, обеспечивающих управление собственно отопителем и его заслонками. При наличии магнитолы или мультимедийного центра его также придется демонтировать.

Виды ламп, устанавливаемые на автомобильном щитке

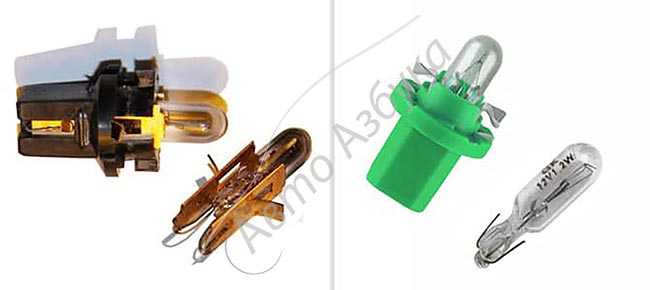

В Приоре могут быть установлены лампочки, оснащенные патроном VDO, или самые обычные автомобильные лампы. Перед тем как покупать вышедшие из строя комплектующие, нужно выяснить, каким патроном они оснащены. Для этого достаточно снять щиток, чтобы можно было тщательно осмотреть тип используемого патрона. Стоит отметить, что используемые лампы в патронах визуально будут выглядеть одинаково, однако если в анализируемом элементе будут так называемые усы, то снятие и установка новой осуществляется по следующей схеме:

перед снятием лампы нужно отпаять «усы» от патрона;
вынуть из своего «гнезда» каждую лампу поочередно;
на место вышедшей из строя установить новую, обязательно припаяв при этом «усы» к патрону.

Можно выбрать и более простой способ замены ламп, если купить новые элементы, оснащенные подходящим патроном.

И даже купить такой вариант, в которых пайка «усов» не предусматривается, что в дальнейшем, если лампа снова выйдет из строя, намного упростит замену.

Многие автовладельцы останавливаются на светодиодных лампах, так как они способны намного ярче освещать приборную панель. Использовать для замены светодиодные элементы можно, но при их установке, как утверждают мастера своего дела, нужно обязательно соблюдать полярность, иначе они просто не будут загораться.

Разбор щитка Приоры

Панель может крепиться двумя способами. Это могут быть защёлки, на которые достаточно нажать и панель просто достанется. А могут быть болты, которые необходимо откручивать отвёрткой. Однако в основном панели все вынимаются одинаково без усилий.

Продолжаем разборку для последующего тюнинга щитка приборов Приоры.

Когда вы сняли панель, необходимо снять стекло с передней части и открутить заднюю крышку. Она держится на нескольких болтах. Под ней вы увидите зелёную микросхему и другие внутренности приборов.

Козырёк

После задней крышки необходимо снять козырёк. Он держится на двух защёлках. Стрелки должны располагаться на нулевых показателях. Вообще, в момент разборки панели лучше сфотографировать, куда указывают стрелки, чтобы потом не запутаться и выставить их правильно.

Стрелки

Следующий этап тюнинга приборной панели Приоры — съём стрелок. Это надо делать аккуратно, ни в коем случае не тянуть их, не рвать и не прикладывать больших усилий. Стрелки снимаются поворотом против часовой стрелки и лёгким потягиванием вверх. Если стрелки заклинило, и они не вынимаются, можно воспользоваться отвёрткой и немного их «подцепить». Поддеваем стрелки с двух сторон и постепенно тянем вверх. В какой-то момент стрелка выскочит, но примите к сведению, что из-за пружинки она может отлететь достаточно далеко.

Надо стараться не задеть ногтями покрытие, иначе на панели могут остаться следы и царапины. Они будут подсвечиваться и портить всю картину.

Накладка и световоды

Далее снимаем накладку. Некоторые панели приборов Приоры не могут быть разобраны без снятия этой накладки. Но и в других случаях её лучше снять, так как из-за неё не видно, что находится сзади приборов и как расположена подсветка. Подсветка может быть цельной для всех датчиков или отдельной для каждого. Приклеенную накладку со светофильтрами снимает так, чтоб ни в коем случае её не повредить.

В Приоре обычно три раздельных световода. Они крепятся на защёлки и вынимаются очень просто. Иногда в момент вынимания световод может быть повреждён. В этом ничего страшного нет, и его можно продолжать использовать.

Снимаем экран

Чтобы продолжит разборку панели приборов в Приоре для тюнинга своими руками, снимаем экранчик. Он стоит на резиновых проводниках, поэтому снимается тоже просто. Переворачиваем панель и откручиваем оставшиеся болтики. Вынимаем и лампочки, которые больше не понадобятся.

С помощью плоскогубцев разжимаем фиксаторы и достаём экранчик. Под экранчиком расположен ещё один световод — ярко-салатового цвета, его необходимо вынуть.

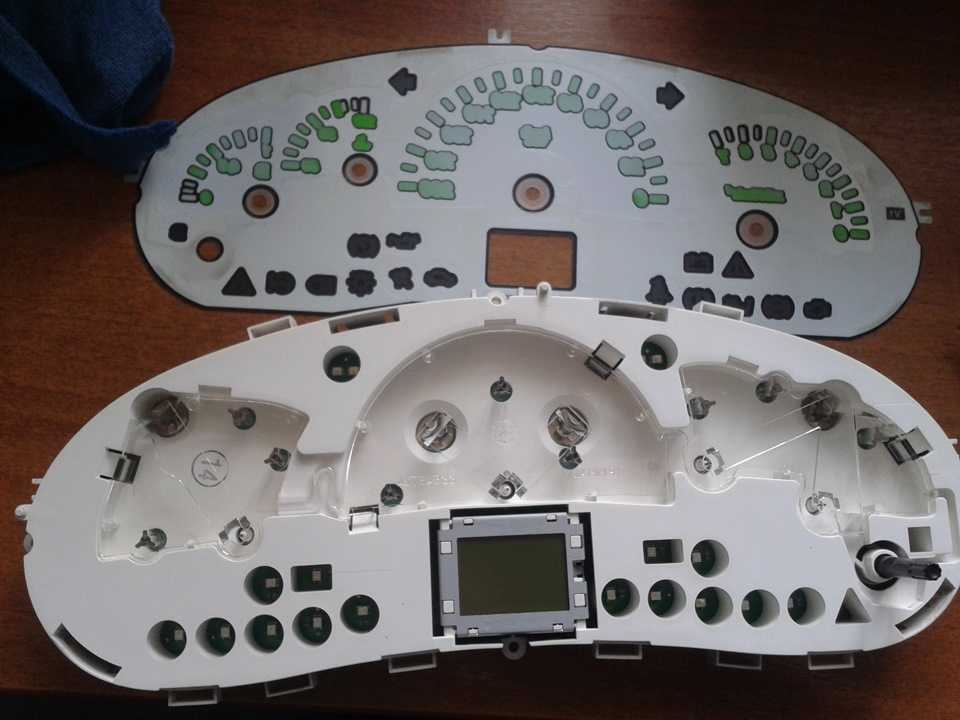

Панель почти разобрана, осталось отделить основную белую часть от зелёной микросхемы. Таким образом, мы разобрали весь щиток и можем продолжать тюнинг панели приборов Приоры.

Замена ламп

В предыдущих постах мы разобрались как снять панель приборов на Приоре. Еще раз писать смысла нет, переходите, читайте, снимайте. В этом посте только замена ламп.

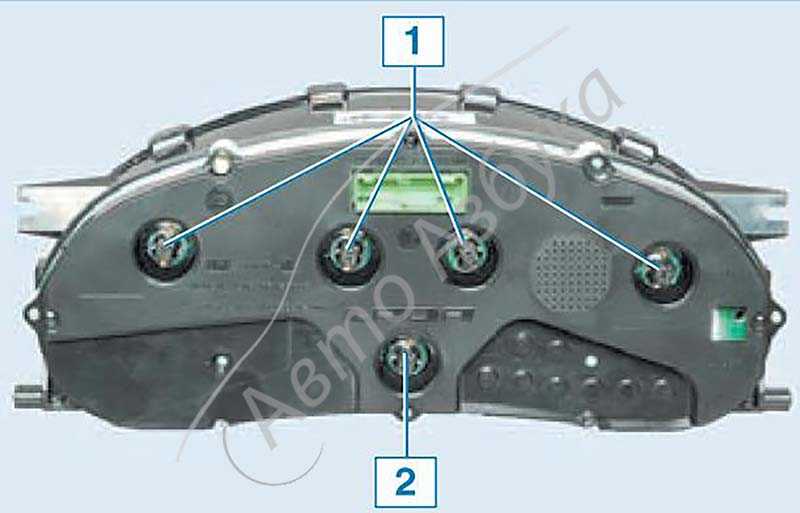

Панель приборов подсвечивает пять лампочек. Лампочки меняются очень просто. Беремся за цоколь и поворачиваем против часовой стрелки. Вы почувствуете как цоколь с лампочкой выйдет из посадочного места.

Устанавливаются лампы в обратном порядке. Вставляем цоколь с лампой вместо посадки и поворачиваем по часовой стрелке до фиксации.

Видео урок

Бывалые и опытные могут дальше не читать, так как запись для “чайников” вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели.У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни.

Для замены потребуется отвертка крестовая, тонкая плоская отвертка и 5-7 минут свободного времени. Ответрку (крестовую) лучше брать укороченную, так как ей удобнее орудовать в ограниченном пространстве.Откручиваем 2 шурупа сверху.

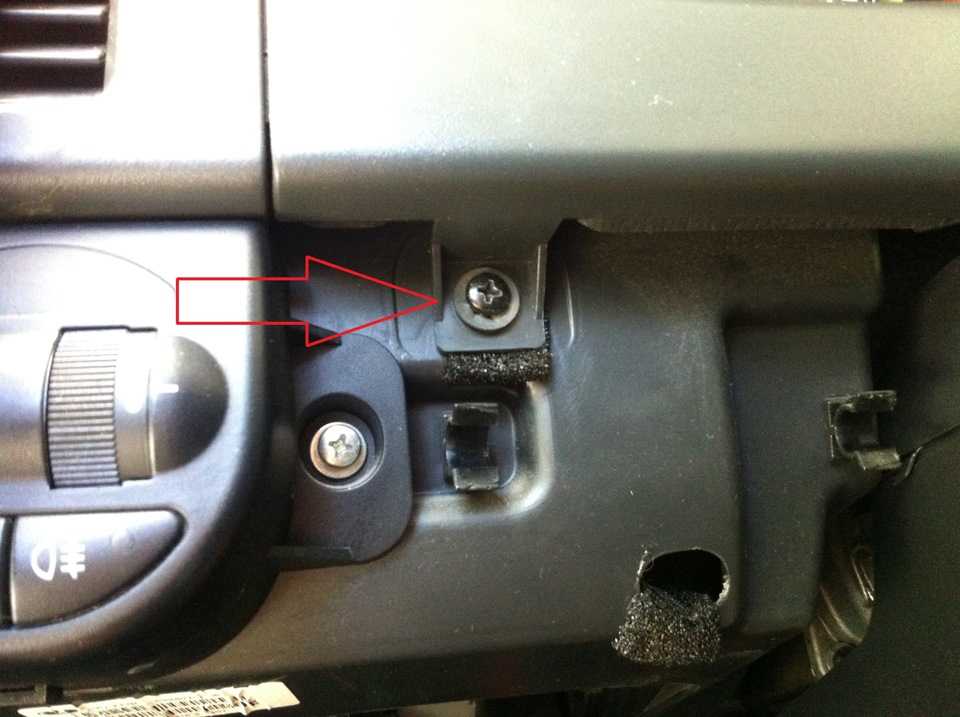

Снимаем панель под рулевой колонкой (сверху просто отщелкиваем, снизу поворачиваем 3 пластиковых крепления). Если приходилось менять предохранители, то снять панель не составит труда.Видим еще 2 болта (один слева, другой справа)

Откручивем их (осторожно с шайбами — улетают быстро)

Далее снимаем декоративную накладку, которую мы открутили. Опускаем руль в самое нижнее положение и вытаскиваем накладку. Руль снимать НЕ НАДО!

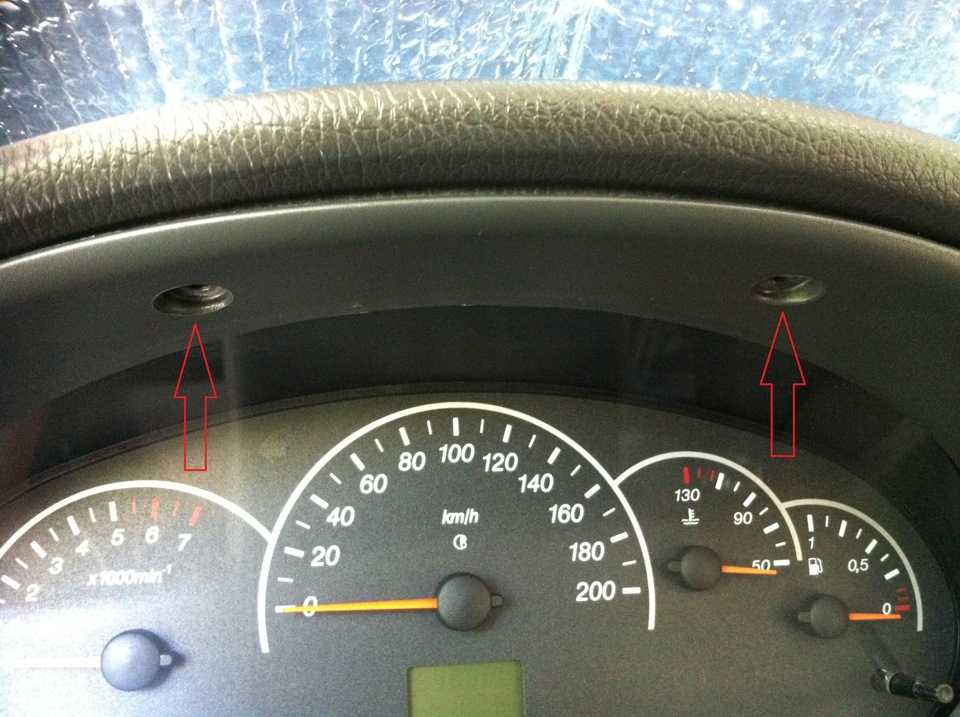

Далее видим еще 2 крепления (слева и справа), которые фиксируют саму панель приборов

Откручиваем их осторожно, так как шайбы и шурупы могут провалиться вглубь торпеды

После панель приборов можно потянуть немного на себя, чтоб получить доступ к жгуту проводов и колодке. Когда в этом деле уже будет набита рука, то можно будет менять лампочки и без отсоединения шлейфа.

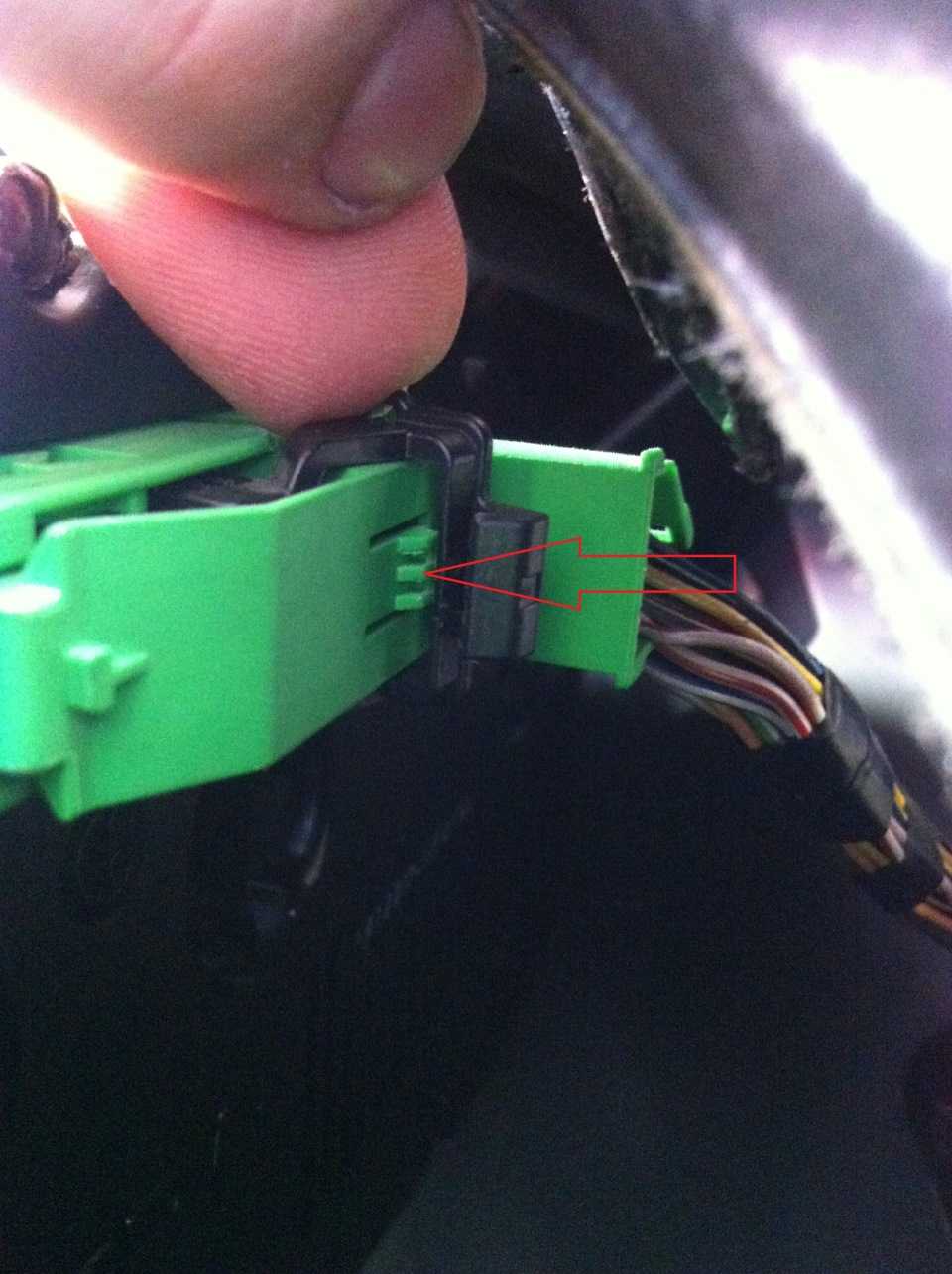

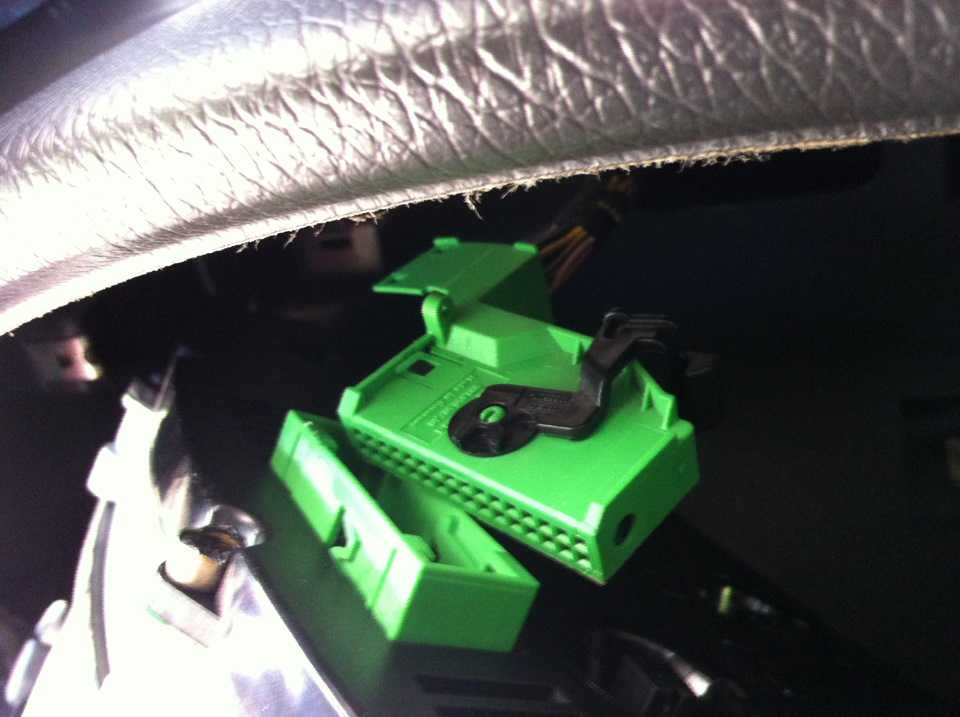

Видим зеленую колодку сзади панели. Отсоединить её просто, но первый раз неудобно. Слегка нажимаем на язычок-упор отверткой и тянем черный рычаг вверх. Штекер сам выйдет из гнезда.

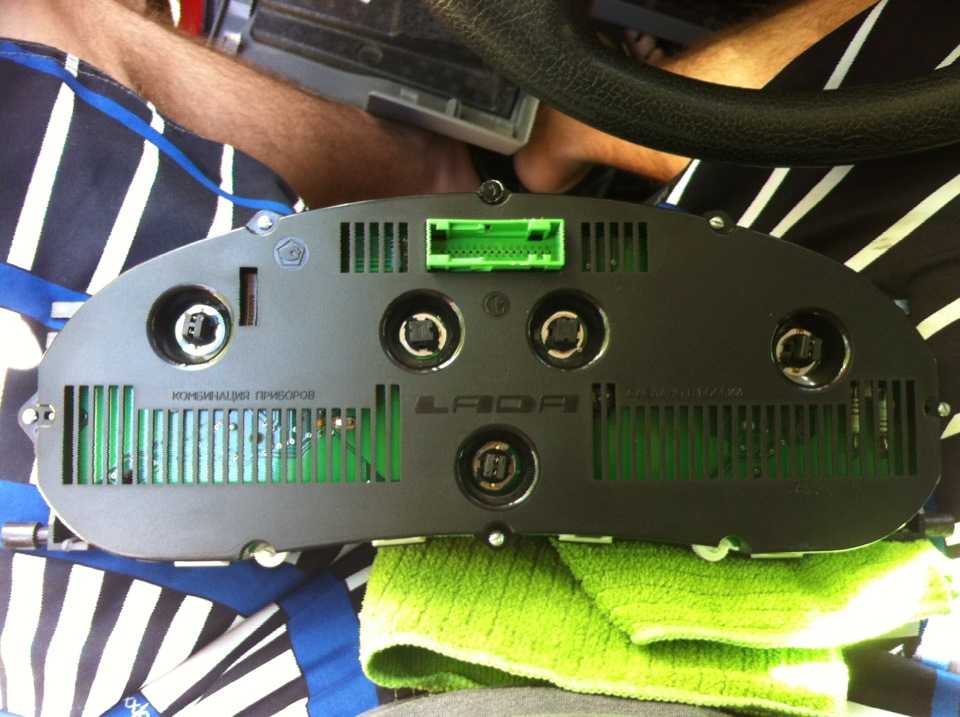

Вытаскивем панель и видим посадочные гнезда под лампочки. Слегка повернув против часовой стрелки, вытаскиваем перегоревшую лампочку. Ставим новую. Сборку производим в обратном порядке.

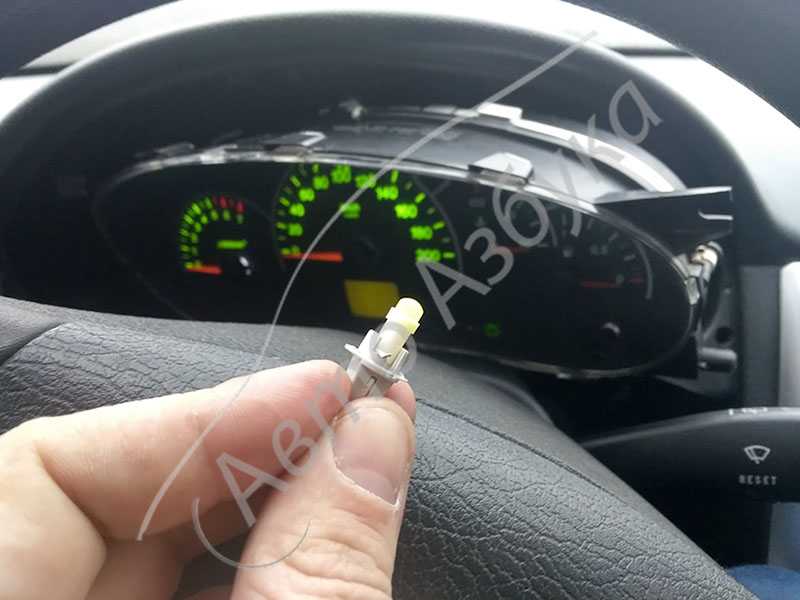

Я покупал лампочки сразу в сборе (лампа + патрон), но некоторые умельцы заменяют перегоревшие лампочки, при этом оставляют старый патрон.Решил попробовать диодную лампочку, чтобы иметь представление о том, стоит ли все лампочки заменить на светодиодные. Диодная лампа немного длиннее.Таким образом, она ближе к светофильтру и дает световое пятно в зоне освещения (центр светлее, края-темнее). Лампочка диодная светит белым холодным светом, что заметно через светофильт — зеленый стал ярче, сочнее. Меня пока устраивает мягкий зеленый свет, который был при теплых лампах накаливания, так что диодные лампы ставить не буду.

Оказалось, что лампочка на правой стороне спидометра, что то гасла, то тухла из-за того, что перегорела. Но от тряски нить накаливания замыкалась и снова горела, пока следующая кочка не “разорвет” её снова. Лампа пошла под замену. также прикупил немного прозапас)))

К сожалению, многочисленные автомобильные комплектующие рано или поздно могут выйти из строя, поэтому автовладельцам приходится их менять. Если в Ладе Приора или в любом другом автомобиле перегорят лампы на щитке приборов, можно без помощи сотрудников СТО справиться с этой поломкой, что позволит сэкономить немало денежных средств. А как правильно и поэтапно можно поменять лампочки на панели приборов Приора, будем анализировать в этой статье.

Специалисты настоятельно рекомендуют заменить вышедший из строя компонент как можно быстрее, ведь именно эти элементы предупреждают владельцев авто о возникновении неисправности, справиться с которой нужно незамедлительно. По мнению опытных водителей, менять лучше не одну вышедшую из строя лампу, а сразу весь комплект, так как ресурс этих элементов примерно одинаковый. Если первая лампа перегорит, ждать выхода из строя последующих долго не придется.

Какие лампы установлены в щитке Приоры

В зависимости от года выпуска, в Lada Priora могут быть установлены как лампы с обычным патроном, так и с патроном VDO. Для точного определения ламп, необходимо сначала снять щиток и определить тип патрона. Лампы в патронах одинаковы, однако с завода, усы ламп припаяны к патрону и чтобы заменить лампу, необходимо отпаять или выдернуть старую и установить на ее место новую лампу, припаяв при этом усы.

Однако можно пойти и более простым путем, купив уже готовые лампы с патронами. Отметим, что в них лампы устанавливаются без пайки усов. То есть при дальнейшем перегорании ламп, вы просто меняете лампу и все.

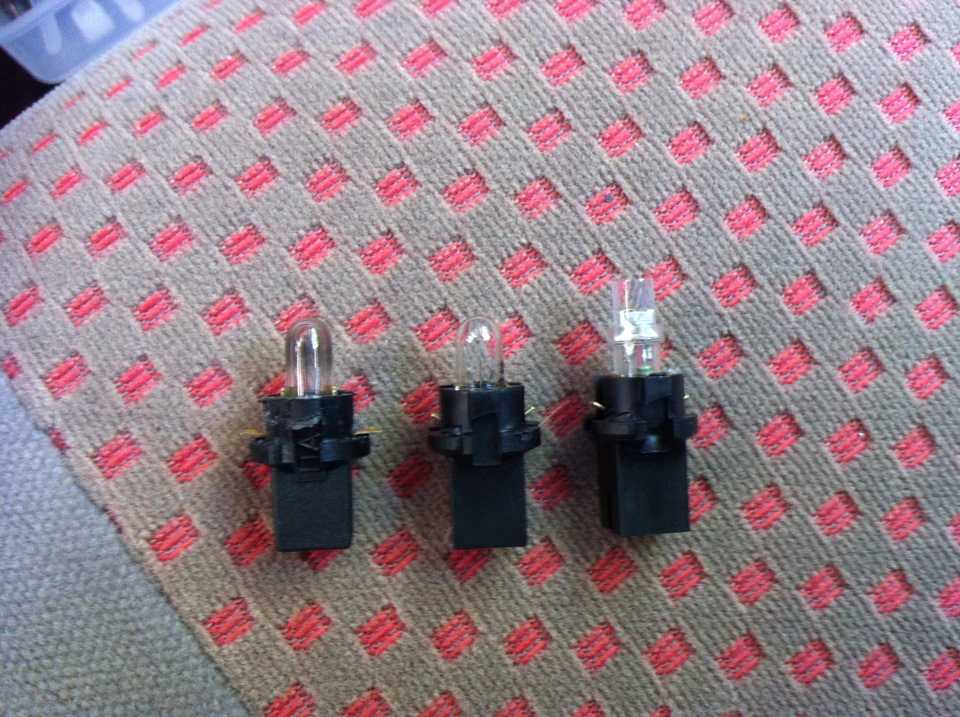

Обычный патрон с лампой выглядит так

Так выглядит лампа с патроном VDO

Снятие и установка комбинации приборов Лада Приора

Комбинацию приборов снимают при снятии панели приборов а также при замене лампочек подсветки или при ремонте самой комбинации.

Вам потребуются отвертки с крестообразным и плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Опустите рулевую колонку вниз до упора, снимите рулевое колесо

рис. 1

3. Снимите крышку блока предохранителей и реле.

4. Выверните четыре винта крепления щитка панели приборов

5. Снимите щиток с панели приборов (для наглядности работы выполнены с частичной разборкой рулевой колонки).

6. Выверните два винта крепления комбинации приборов к панели приборов

7. Извлеките комбинацию из гнезда.

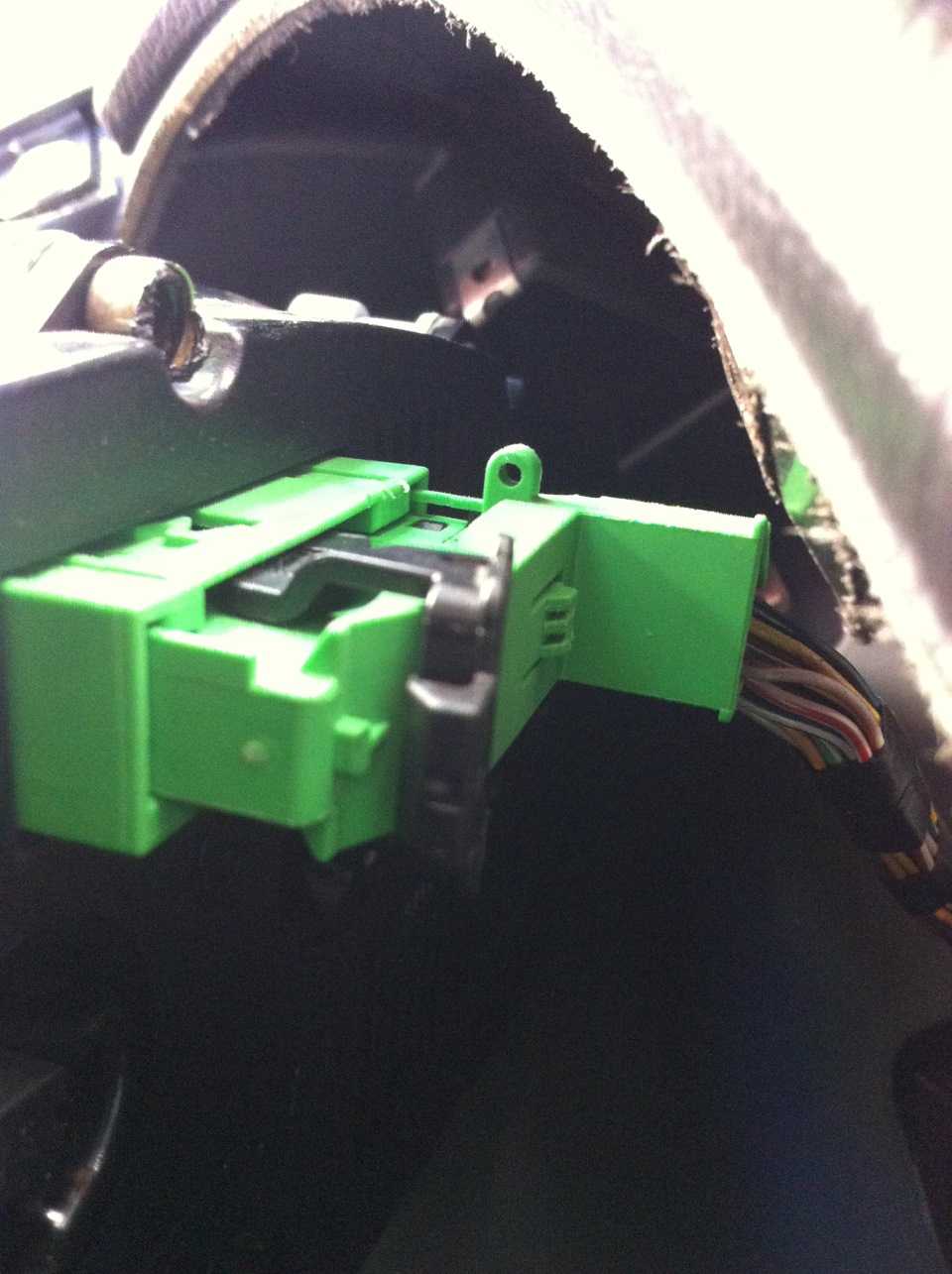

8. Подденьте и поверните фиксатор колодки жгута проводов панели приборов

9. Отсоединив колодку от выводов комбинации приборов, снимите комбинацию приборов с автомобиля.

Так выглядит снятая с автомобиля комбинация приборов.

рис. 10

10. Установите комбинацию приборов в порядке, обратном снятию.

При подключении жгута проводов к выводам комбинации приборов соблюдайте осторожность — не повредите контактные выводы. Бывалые и опытные могут дальше не читать, так как запись для «чайников» вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели

У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни

Бывалые и опытные могут дальше не читать, так как запись для «чайников» вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели. У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни.

Снимаем панель под рулевой колонкой (сверху просто отщелкиваем, снизу поворачиваем 3 пластиковых крепления). Если приходилось менять предохранители, то снять панель не составит труда. Видим еще 2 болта (один слева, другой справа)

Откручивем их (осторожно с шайбами — улетают быстро)

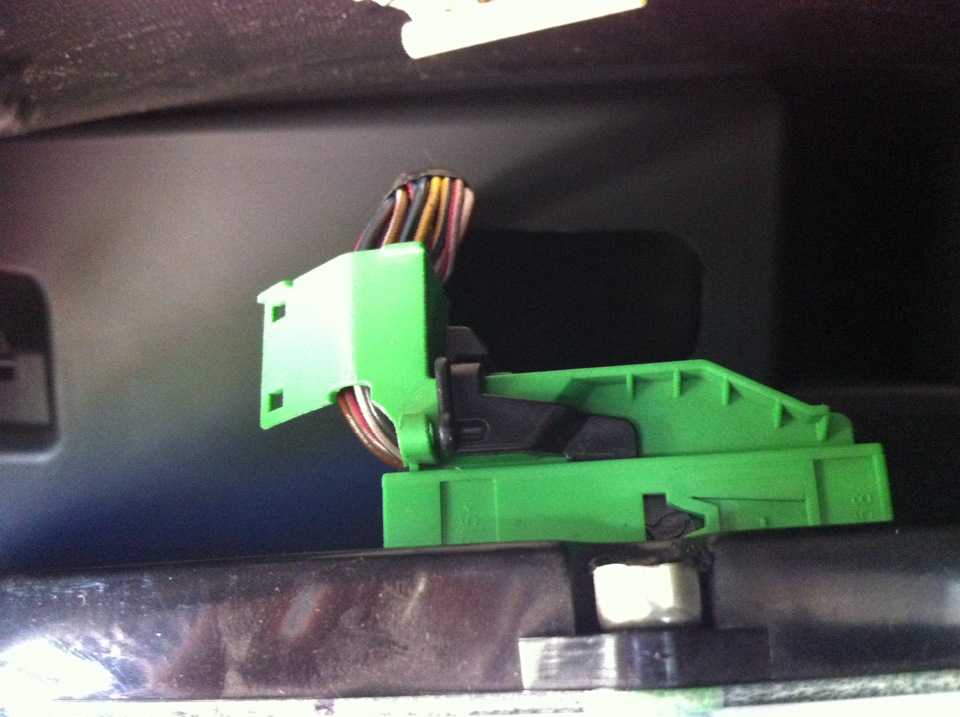

Слегка давим плоской отверткой на этот язычок

Я покупал лампочки сразу в сборе (лампа + патрон), но некоторые умельцы заменяют перегоревшие лампочки, при этом оставляют старый патрон. Решил попробовать диодную лампочку, чтобы иметь представление о том, стоит ли все лампочки заменить на светодиодные. Диодная лампа немного длиннее.Таким образом, она ближе к светофильтру и дает световое пятно в зоне освещения (центр светлее, края-темнее). Лампочка диодная светит белым холодным светом, что заметно через светофильт — зеленый стал ярче, сочнее. Меня пока устраивает мягкий зеленый свет, который был при теплых лампах накаливания, так что диодные лампы ставить не буду.

Как снять бороду на приоре 2?

Предлагаем ознакомиться с темой: «как снять бороду на приоре 2?», включая последние тенденции.

Если нужно установить шумоизоляцию пола, или покрасить, либо перетянуть пластик салона Лада Приора, тогда сначала нужно снять центральный тоннель (борода). Процедура не сложная и Вы без проблем справитесь без помощника за 30 минут.

Необходимый инструмент : головка «на 10», крестообразная отвертка, высокая головка «на 10», плоская отвертка.

Отсоединить минусовую клемму с аккумулятора, и для удобства работ можно снять передние сиденья. Затем:

Отвернуть гайку крепления воздуховода к ногам пассажиров на заднем сиденье, используя головку «на 10».
Снять воздуховод. Аналогично снять второй воздуховод с правой стороны.
Поднять подлокотник, поддеть накладку петли подлокотника.
Снять подлокотник Лада Приора.

Поддеть, отщелкивая фиксаторы, контейнер для хранения мелких вещей. Вытащить его из туннеля.
Отвернуть 2 болта крепления петли подлокотника с помощью головки «на 10», и снять его.
Отвернуть 4 самореза крепления туннеля пола крестообразной отверткой.
Через проем нажать на фиксатор, и снять колодку с проводами с кнопки управления замком багажника.

Отвернуть 2 гайки крепления туннеля, используя высокую головку «на 10».
Установить передние сиденья на места и сдвинуть их максимально вперед. Отвернуть саморез крепления туннеля к основанию слева и аналогично — справа, используя крестовую отвертку.
Снять пластмассовую заглушку на дне подстаканника с помощью плоской отвертки.
Отвернуть саморез крепления туннеля крестообразной отверткой.

Отвернуть 2 самореза крепления туннеля пола слева и аналогично — справа, используя крестовую отвертку.
Снять заглушку в нише ручного тормоза, с помощью шлицевой отвертки.
Отвернуть саморез крепления бокового щитка туннеля, используя крестовую отвертку.
Снять левый щиток туннеля, и аналогично правый щиток.

Отвернуть саморез крепления передней части туннеля с помощью крестовой отвертки. Аналогично отвернуть саморез с правой стороны.
Отщелкнуть фиксаторы, снять чехол КПП Приоры. Оставить рамку с чехлом на рычаге КПП.
Отвернуть 2 винта крепления туннеля к консоли панели приборов, используя крестовую отвертку.

Поднять вверх туннеля.
Нажать на фиксатор, отсоединить колодку с проводами от прикуривателя. Снять центральный тоннель Приоры.

Установка облицовки тоннеля производиться в обратной последовательности.

Вопрос о снятии центральной консоли на Приоре беспокоит довольно много автовладельцев, так как делать это приходится довольно часто и вот почему. Дело в том, что некоторые элементы управления, такие как часы, блок управления отопителем, центральный дефлектор печки заменить просто невозможно не снимая консоли.

Для снятия понадобится минимум инструмента и основной, без которого просто не обойтись — крестообразная отвертка.

Снятие и установка центральной консоли панели приборов на Приоре

Накладка центральной консоли на автомобилях в комплектации «норма» и «люкс» могут отличаться размером выреза под магнитолу. В остальном же, по креплениям разницы не будет. Более того, многие владельцы из обычной вырезают отверстие под установку 2-din магнитолы и вполне удачно все получается. Итак, перейдет ближе к делу — если магнитола у вас установлена, ее необходимо предварительно снять, используя для этого специальные съемные ключи, которые обычно идут с ней в комплекте.

После того, как ниша свободна, с внутренней стороны надавливая на разъемы кнопок, вынимаем их наружу, примерно так, как это видно ниже на фото.

Затем отсоединяем колодку с проводами от кнопок, которые идут к консоли.

Далее необходимо снять пепельницу, с определенным усилием потянув за нее с каждого края в открытом состоянии, так как крепится она по направляющим в пазах:

После этого в углублении прекрасно видны два винта крепления, которые, разумеется, необходимо будет открутить.

В данном случае мы имеем дело с уже вырезанной консолью под 2-din, поэтому двух оставшихся саморезов не видно, и лишь чуть ниже видны места крепления, которые когда-то там были. На фото выше они видны — немного в углублении. Если же у вас все находится в заводском виде, то выглядеть все будет следующим образом — пару саморезов находятся под крышкой:

Советы для автомобилистов

Если не освещается только часть щитка приборов, значит одна из ламп подсветки либо перегорела, либо потеряла контакт с дорожкой, по которой к ней подводится электрический ток. Для устранения этой неисправности щиток приборов придётся снимать.

В случае потери освещения всего щитка и одновременного отказа в работе приборов, расположенных, на нём, необходимо проверить в монтажном блоке предохранитель F10 (7,5А) и крепление массового провода.

Если полностью не горит только освещение щитка на Ладе Приоре, а остальные приборы и контрольные лампы работают, то необходимо добраться до штекерного разъёма и проверить, не окислился ли, контакт № 18, через который поступает питание для ламп освещения. Если с контактом всё нормально, значит, перегорела дорожка на плато, от которой запитываются лампы.

Тот водитель, который сможет разобрать щиток приборов, может эту неисправность устранить самостоятельно, путём приклеивания скотчем кусочка фольги к перегоревшему месту, предварительно зачистив кончики дорожки для обеспечения контакта.

В процессе эксплуатации Лады Приоры, да и любого автомобиля, лампа в том числе и щитка приборов периодически перегорают

Перегоревшая лампа в панели приборов, которая к примеру указывает уровень топлива или давления масла, может лишить вас важной информации

Приора не горит подсветка панели приборов
Александр, значит чтото в приборке . Контакт какой-нить отвалился. над разбирать и смотреть наверное

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Не горит подсветка панели приборов на Лада Калина — почему и что делать на следующий день заменил диод, собрал все окончательно, спаял провода в кучу, припаялся к контактам для лампы пошел проверять оу, черт возьми, я выжег себе глаза. Спрашивайте, я на связи!

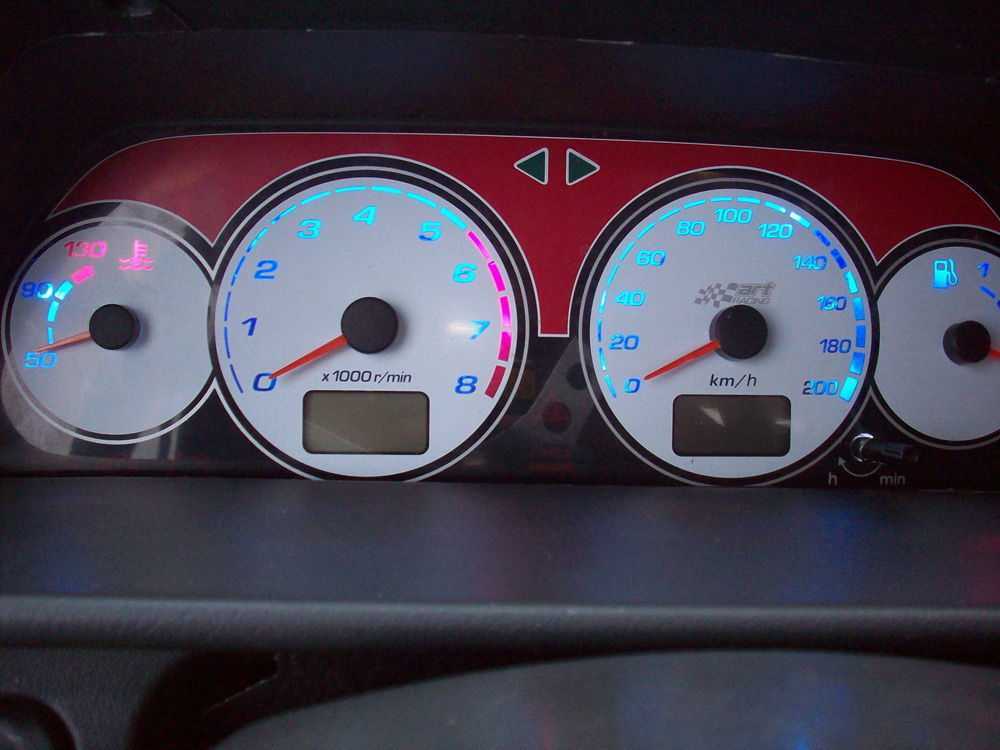

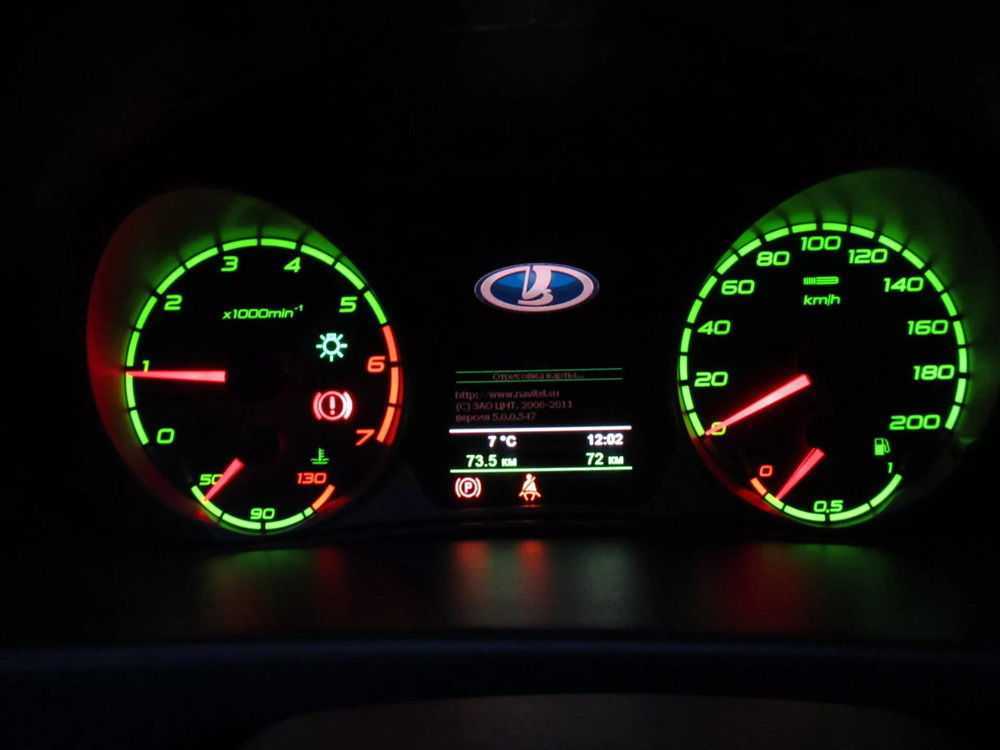

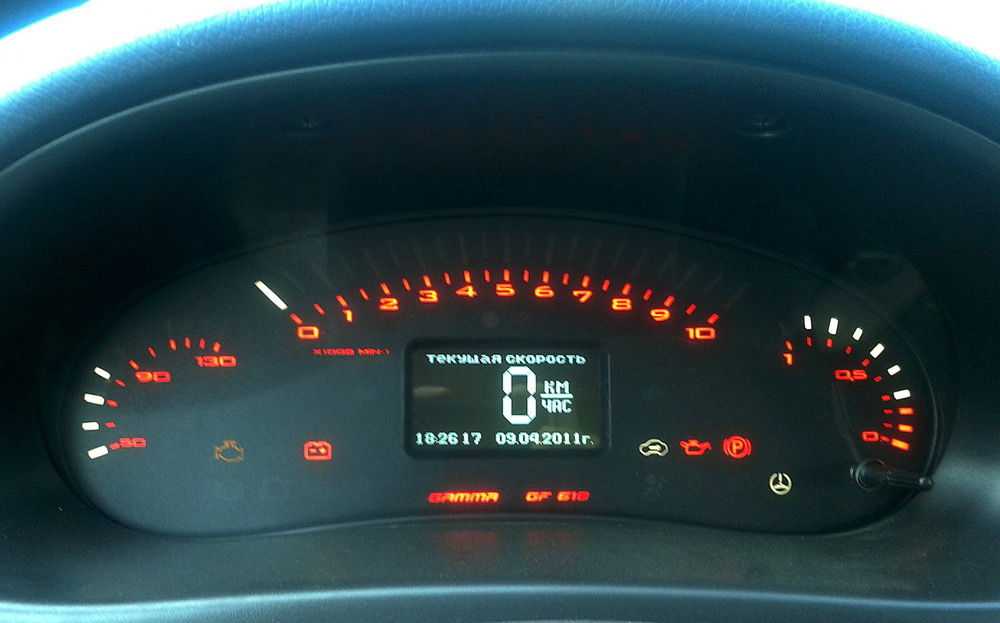

Как произвести тюнинг щитка приборов на Приоре?

Тюнинг щитка приборов Приора, в основном, заключается в подключении дополнительного освещения и установки нескольких цветных вставок внутрь устройства. Конкретной замены деталей не требуется, как и установки дорогостоящих обновок. Как воплотить в жизнь бюджетный вариант тюнинга?

Заводская комплектация

Лада Приора стала первой моделью ВАЗ, в которой использовался новый тип материала для приборной панели. Пластик типа «Soft look» имеет визуальную схожесть с кожей, поэтому консоль выглядит довольно солидно. Приборная панель включает в себя все самые необходимые устройства для информирования водителя:

тахометр;
спидометр;
датчик топлива;
датчик количества масла;
на панель приборов вынесено множество мелких индикаторов: поворота, освещения, резервного топлива и.т.д.

По сути, приборная панель полностью укомплектована и не требует каких-либо технических доработок или установки дополнительных датчиков. Тогда возникает следующий вопрос, а стоит ли вообще переделывать щиток с приборами? Если вас вполне устраивает его внешний вид — оставьте все без доработок.

Но если вы собираетесь переделывать салон, тогда изменения потребуются и для панели приборов. Можно изменить ее цвет, немного укрепить, изменить освещение приборов. Кроме того, можно добавить несколько деталей лично для себя.

Например, выделить определенным цветом самые важные показатели — количество бензина, скорость движения автомобиля, чтобы не искать их по всей панели.

Выбор доработок

Единственное, чего действительно не хватает для щитка приборов Приоры — яркости.

Хотя сама конструкция выглядит довольно прилично, несколько деталей и дополнительное освещение значительно улучшат ее визуальное восприятие. Подсветку датчиков можно изменить так, что будут выделяться только основные приборы, найти их будет куда проще.

Во время движения автомобиля водитель должен по минимуму отвлекаться на рассматривание датчиков, подсветка в этом поможет. личный пример тюнинга своими руками — выделение указательных стрелок приборов.

Если стрелки датчиков будут выглядеть выразительнее, ориентироваться в работе систем машины будет куда проще.

Установка подсветки

Для тюнинга своими руками потребуется:

набор светодиодов (по 3 шт. на прибор) и резисторов по количеству ламп;
проводник для соединения ламп;
полупрозрачный материал — пластик, полиэтилен.

Далее проводятся довольно простые манипуляции:

Демонтируется панель. С помощью крестовой отвертки снимаются все крепления, открывается внутренняя часть щитка.
По частям разбирается панель приборов. Аккуратно извлекаются приборы, отключаются от питания на время работ, снимаются стрелки датчиков.
Демонтируется накладка панели, которую нужно будет обновить.
Если хотите чисто белый цвет панели — просто снимите зеленое напыление со снятой накладки. Для изменения цвета пригодится цветная полупрозрачная пластиковая вставка или кусок полиэтилена.
Вставку смазывают клеем, после чего прикладывают к панели, равномерно распределяя клеящее средство.

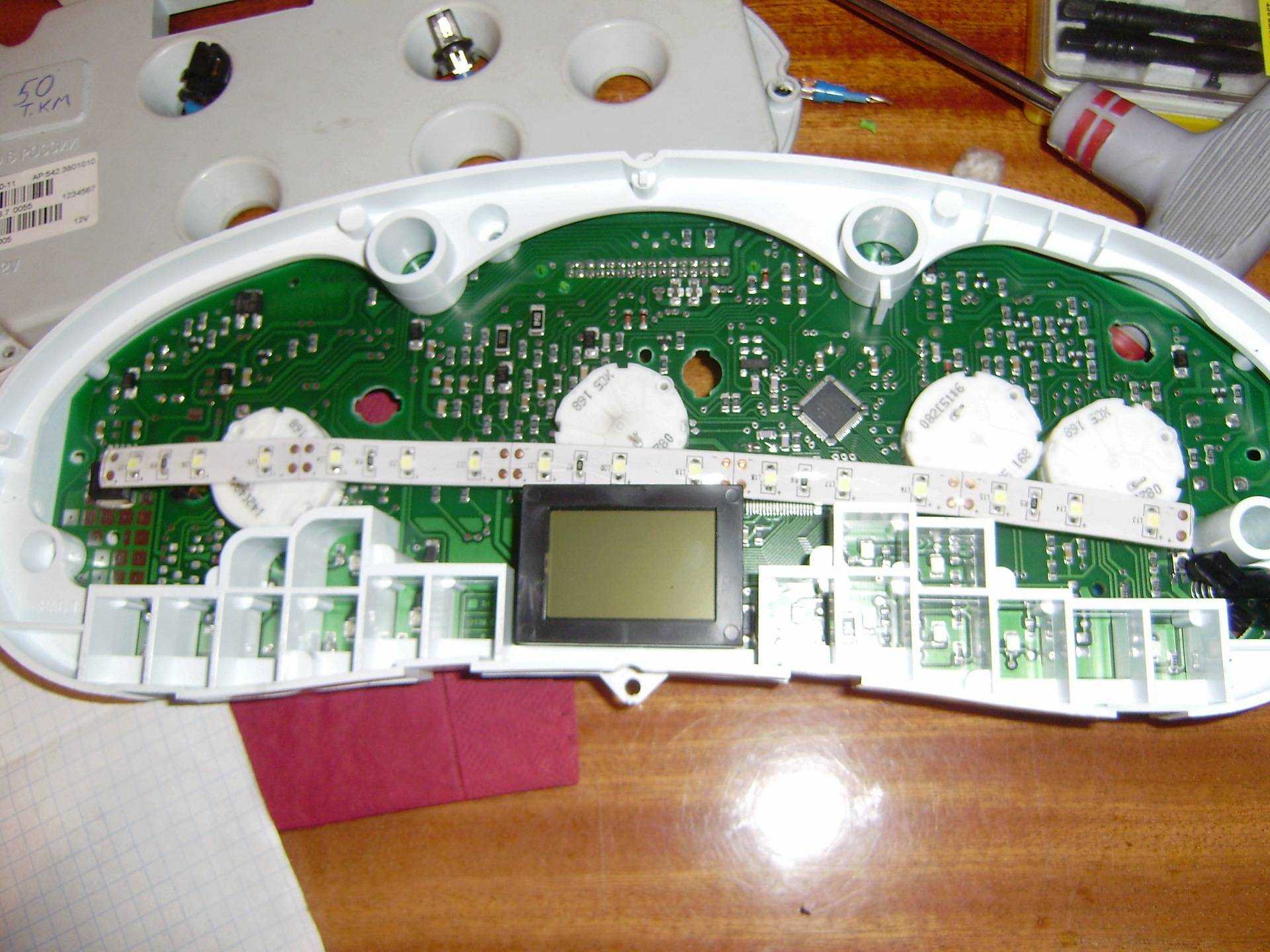

Лампочки заменяются светодиодами, которые соединяются между собой проводами в одну ленту. Светильники распределяются равномерно по внутренней границе панели, закрепляются пайкой.
Разбираются дисплеи приборов и меняются светофильтры на другие, с предпочтительным цветом.
Стрелки оклеиваются цветным материалом, панель собирается обратно.

Как поменять лампы в Lada Kalina 1 самостоятельно

У многих автовладельцев возникают сложности в установке новых ламп и даже в снятии старых. Чтобы произвести замену источников света без проблем, необходимо придерживаться определенных инструкций.

Замена ламп передних фар

Сложнее всего поменять лампочку в левой блок-фаре. Для этого нужно снять воздушный фильтр. После этого доступ к фаре будет больше.

Снимите резиновую крышку большого диаметра.
Демонтируйте колодку жгута.
Отведите пружинный фиксатор.
Достаньте лампу из корпуса.
Установите новую лампу в обратной последовательности.

Снимите вторую резиновую крышку. Ее диаметр будет чуть меньше, чем у предыдущей, поэтому замена источника света будет не совсем удобной.
Вытащите клемму провода.
Нажмите на фиксатор и отведите его в сторону.
Достаньте старую лампочку.
Установите на ее место новую в обратной последовательности.

Нажмите на патрон и поверните его влево.
Вытащите патрон с лампой из блок-фары.
Чтобы снять источник света, на него нужно нажать, а затем повернуть до ее освобождения против часовой стрелки.
Демонтируйте старую лампочку и установите новую в обратной последовательности.

Снимите крышку, которая защищает контакты и лампочку ближнего света.
При помощи тонких плоскогубцев поверните патрон и вытащите из зацепления с корпусом.
Достаньте старую лампу из патрона.
Установите новую лампочку в ее посадочное место. Чтобы избежать ее преждевременного выхода из строя, используйте резиновые перчатки.
Произведите сборку в обратной последовательности.

Противотуманные фары

Замену лампы ПТФ можно производить вне гаража, снимать бампер не нужно. Для этого необходимо выполнить следующее:

Выверните колесо в противоположную сторону или демонтируйте его.
Открутите крестовой отверткой и, используя ключи на 8, крепления передней части подкрылка. Демонтируйте его.
Снимите колодку жгута проводов с лампы. Для этого отстегните две защелки по бокам.
Поверните патрон с лампой против часовой лампы и снимите ее.
Новый источник света устанавливается аналогичным образом.

Боковой указатель поворота

Боковой указатель поворота расположен на крыле машины. Чтобы поменять лампу, необходимо сделать следующее:

Сдвиньте светильник вперед по ходу движения автомобиля.
Вытащите его из зацепления с крылом.
Поверните патрон влево и демонтируйте его.
Выньте лампу, взявшись за нее руками.
Установите новый источник света в резиновых перчатках.

Замена ламп задних фар в Lada Kalina 1

Независимо от типа кузова (хэтчбэк, универсал или седан), замена производится почти всегда одинаково:

Демонтируйте задний фонарь. Для этого головкой на 8 отверните крепления к кузову.
Чтобы снять патрон, нужно нажать на него и повернуть против часовой стрелки.
Для замены лампочки, ее нужно повернуть внутри патрона влево. Для этого на нее нужно слегка надавить.
Установка нового источника света производится аналогичным образом, но в обратной последовательности.

Подсветка номерного знака

Лампочку подсветки номера поменять проще всего:

Поддеть светильник с одной стороны и вывести из зацепления.
Не вынимая разъема, повернуть патрон и вытащить из светильника. Запчасть вынимается руками без поворота.

Замена лампочек в салоне

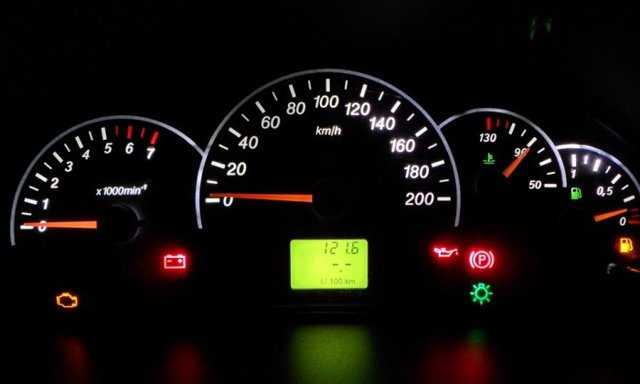

Чтобы заменить лампу в щитке приборов на Lada Kalina, необходимо:

Снять панель приборов.
Затем повернуть патрон лампы против часовой стрелки.
После этого нужно его вытащить, а старую лампу снять.
Монтаж новой лампы происходит аналогичным способом.

Для замены источника света в прикуривателе:

Достаньте металлический стакан из светофильтра. Для этого его нужно повернуть на 5-7 миллиметров.
Вытащить стакан, а следом за ним в том же положении сам светофильтр. Удобнее это делать через отсек рукоятки КПП в положении 4-ой передачи при снятом чехле.
После демонтажа прикуривателя, снимите разъем и вытащите старую лампу.
На ее место необходимо установить новую и собрать все в обратной последовательности.

Замена лампы в салонном плафоне выполняется следующим образом:

При помощи плоской отвертки подденьте прозрачный пластиковый элемент плафона.
Демонтируйте его и отключите электрический разъем.
Разжав контакты, снимите старую лампу и установите на ее место новую.
Соберите плафон.

Для замены лампы в плафоне багажника и бардачка:

Откройте багажник и подденьте плоской отверткой светильник.
Отожмите контакты и достаньте старую лампу.
Установите на ее место новую и установите светильник на место.

Поэтапная замена вышедших из строя лампочек

Чтобы самостоятельно заменить перегоревшие на щитке лампочки, потребуется минимум инструментов и немного свободного времени. Меняем вышедшие из строя элементы в такой последовательности:

используя две отвертки (крестовую и плоскую), снимаем щиток приборной панели. Для снятия нужно отвинтить два верхних крепежа;
аккуратно демонтируем панель, расположенную под колонкой рулевого колеса, повернув для этого 3 крепежа, которые расположены в нижней части колонки;
2 крепежа, расположенных под панелью, нужно также отвинтить, чтобы можно было опустить рулевое колесо в самое нижнее положение для демонтажа накладки щитка;
отвинчиваются два крепежа, которые фиксируют приборную панель, используя для этого отвертку, у которой имеется намагниченный наконечник;
освобожденную от крепежей панель нужно аккуратно потянуть к себе, обнаружив провода и колодку, их обязательно отсоединяем, нажав для этого на так называемый «язычок», что полностью освободит панель и ее можно будет без усилий снять;

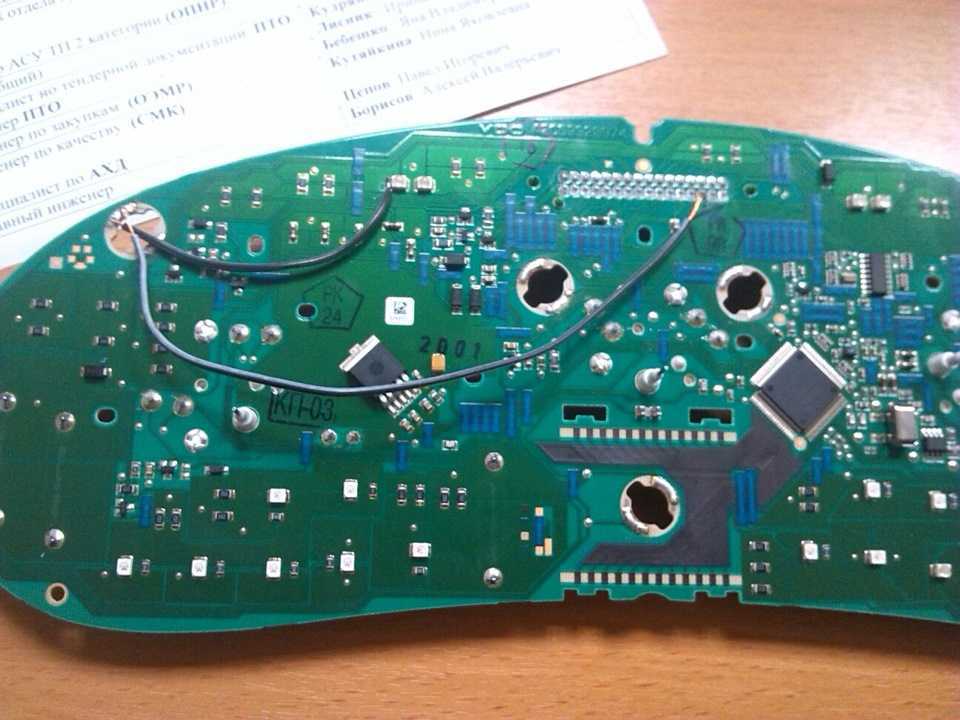

в щитке приборов Приоры предусматривается 5 лапочек для подсветки: одна лампа помогает подсвечивать нижнюю часть дисплея, а остальные 4 освещают середину панели;
лучше всего сразу заменить все лампы, чтобы через несколько дней не повторять весь процесс замены заново;
после того как последняя лампа будет заменена на новую, сборка щитка осуществляется в обратной последовательности.

Как можно заметить, процесс замены лампочек на панели приборов довольно прост и не требует особого мастерства, поэтому справиться с такой задачей сможет даже автовладелец Приоры без опыта. Но если в процессе замены возникнут вопросы или сложности, то можно в удобное для себя время просмотреть обучающее видео на интернет-ресурсе.
