Как снять коробку на автомобиле: снятие мкпп и акпп

Необходимые материалы

Чтобы снятие и установка АКПП прошла без лишней беготни, все материалы и инструменты, которые понадобятся, покупайте сразу и держите рядом.

Материалы и инструменты необходимые для снятия и установки АКПП:

• набор шестигранников, ключей, головок с трещоткой;
• тара для слива отработки;
• ветошь или тряпка без ворса;
• оригинальное масло, ремкомплект сальников и прокладок для будущего ремонта;
• масляный фильтр;

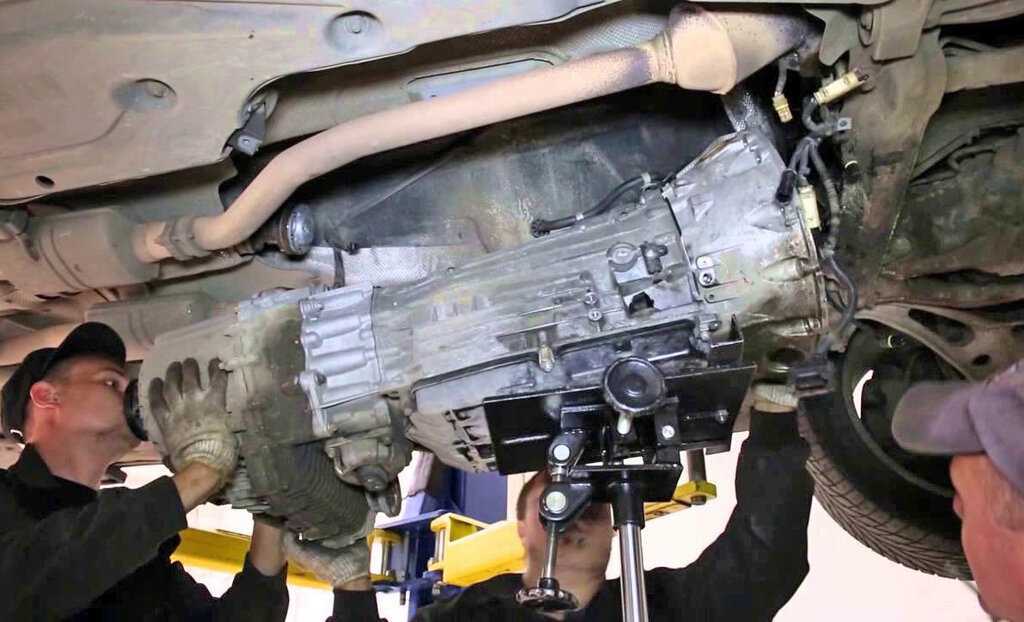

• трансмиссионный домкрат для снятия и установки. Без него не получится правильно поставить автомат, потому что 70 килограмм вы не сможете долго удерживать в воздухе.

А также потребуются те материалы, которые будут использованы в ходе ремонта АКПП, то есть для того, ради чего вы проводите снятие. Вам придется снимать коробку на некоторых моделях АКПП, если захотите менять фильтрующее устройство.

Например, автоматы Mitsubishi Lancer 9 не имеют фильтра под поддоном. Он находится внутри коробки. Чтобы попасть внутрь надо разобрать автомат. А, чтобы разобрать АКПП, вам придется снять ее с машины.

После того, как инструменты будут подготовлены, можете приступать к разборке автомата.

Подъемник для кпп своими руками чертежи

Самодельный подъемник для снятия и установки КПП автомобиля: фото с описанием конструкции.

При проведении ремонтных работ автомобиля, когда возникает необходимость снять и установить коробку передач, можно воспользоваться простым самодельным приспособлением тележкой для КПП.

Сделать такое приспособление можно своими руками, предлагаем посмотреть фото изготовления самодельного подъёмника.

Вот так выглядит подъемник в верхнем положении.

В нижнем положении.

На фото снимаем КПП с ВАЗа.

Установка коробки на Волгу.

Детали для изготовления самодельного подъёмника:

• Уголки.
• Две шпильки (короткая шпилька — М10, длинная — М12).
• Колесики для мебели.
• Подшипники — 4 шт.
• Болты, гайки.

На фото подъемник в разобранном виде, размер нижней рамки 350 х 160 мм.

Уже в собранном виде.

Принцип работы подъёмника предельно прост: при вращении длинная шпилька тянет за гайку, приваренную к шарниру закреплённому к перекладине, и верхняя площадка подымается.

Тип: ДВС, КПП, мосты

Приспособление для снятия и установки КПП седельных тягачей КамАЗ и самосвалов. Грузоподъемность 0,5т, максимальная высота подъема 2500мм, габариты 1030х350х780мм, масса- 28кг.

Приспособление для снятия и установки КПП седельных тягачей КамАЗ и самосвалов. Грузоподъемность 0,5т, максимальная высота подъема 2500мм, габариты 1030х350х780мм, масса- 28кг.

Для самосвалов необходимо :

1. поднятие кузова самосвала
2. для установки изделия П-280 необходимо демонтировать воздухофильтр, емкость и др. узлы для того, чтобы обеспечить доступ установки приспособления на лонжероны рамы примерно над КПП
3. поднятый кузов необходим для доступа к месту по снятию или установке КПП.

Грузоподъемность, кг	500
Максимальная высота подъема, мм	2500
Габаритные размеры, мм	1030х350х780
Масса, кг	28

Что вам понадобится для замены коробки в авто?

Для каждого случая комплект переделки будет индивидуальным. Для старых авто понадобится минимум деталей, а вот для современных версий трансформации могут быть более значительными. К примеру, управление двигателями с механикой и автоматом на некоторых моделях осуществляется разными компьютерными блоками. Это позволяет достичь нужной эффективности поездки. Вам потребуются такие комплекты запчастей:

• непосредственно коробка передач — чаще всего покупают ее на разборке или по объявлениям, так как новая коробка, если такая и доступна, будет стоить целое состояние и не окупит себя никогда;
• комплект полуосей, так как у механики могут различаться размеры внутренних ШРУСов и система их крепления, придется купить полуоси в сборе или приобрести только необходимые детали;
• крепежи и различные мелочи, такие как датчики скорости, проводка для блока управления, а иногда и сам блок управления двигателем или КПП, все зависит от модели автомобиля;
• комплект деталей для изменений в салоне — ручка переключения передач, пластиковая шахта для ее установки, различные крепежи и прочие мелочи для выполнения комплексной переделки;
• кулиса переключения передач, которая устанавливается на разных моделях в разных местах и может быть совершенно разной в плане стоимости, лучше покупать ее в хорошем состоянии.

Все детали стоит брать оригинальные, так как китайские аналоги могут оказаться чрезмерно некачественными. Если запчасти вскоре начнут требовать замены, вы вряд ли получите удовольствие от эксплуатации автомобиля. Перед приобретением детали стоит убедиться в ее высоком качестве и отсутствии значительных проблем в эксплуатации. Так что покупка в интернете по объявлениям не будет удачным решением.

Предлагаем посмотреть видео о подобной переделке автомобиля:

( 1 оценка, среднее 4 из 5 )

Пошаговая инструкция

Коробка передач весит относительно немного – 27 кг, однако своими руками снять ее все же нелегко, потому пригласите помощника. Все работы производятся после установки машины на рампе или над ямой. Дополнительно автомобиль еще необходимо поднять на домкрате и установить на опоры, чтобы колеса оказались в воздухе.

Удалите, прежде всего, брызговик, защиту кратера мотора и отключите АКБ. Далее:

• слейте масло из КПП;
• сорвите гайки с колес и приводов;
• снимите тросики сцепления и еще – спидометра;
• отсоедините все шаровые опоры скрутив болты, удерживающие их на кулаках;
• демонтируйте продольную стяжку;
• выдерните все приводы, входящие в КПП (понадобится помощь товарища), снимите центральные гайки и полностью уберите их;
• отключите и вытащите стартер.

После этого остается отсоединить кулису переключения передач и саму коробку от двигателя (она удерживается четырьмя гайками). Но перед данным действием в обязательном порядке силовой агрегат необходимо зафиксировать.

КПП нужно еще отсоединить от опор кузова, и лишь тогда ее можно снять. Делается это таким образом: коробку немного раскачивают и отодвигают от мотора на 10 см – этого хватит для того, чтобы вал первичный покинул диск и корзинку сцепления

Дабы не повредить последнюю, необходимо действовать очень осторожно

Снятие и установка коробки передач ГАЗ 31105

Основные неисправности, для устранения которых необходимо снять коробку передач с автомобиля:

– повышенный (по сравнению с привычным) шум;

– затрудненное переключение передач;

– самопроизвольное выключение или нечеткое включение передач;

– утечка масла через уплотнения и прокладки.

Кроме того, коробку передач необходимо снимать для замены сцепления, переднего подшипника первичного вала коробки передач, маховика и заднего сальника коленчатого вала двигателя.

Вам потребуются: ключи «на 14», «на 19», ключ для пробки сливного отверстия картера коробки передач, отвертка, пассатижи.

1. Установите автомобиль на смотровую канаву или подъемник.

2. Отсоедините минусовый провод от аккумуляторной батареи.

3. Слейте масло из коробки передач (см. «Замена масла в коробке передач»).

4. Изнутри салона подденьте отверткой и снимите переднюю вставку консоли.

5. Сдвиньте вверх резиновый чехол 1. Отверните колпак 2 рычага. Если колпак невозможно отвернуть рукой, воспользуйтесь клещами типа «кобра».

6. Выньте вверх рычаг переключения передач в сборе.

7. Снимите внутренний защитный чехол.	8. При необходимости можно снять стержень рычага переключения передач. Для этого выверните чехол, приподнимите его вверх и, поддев острым инструментом запорную втулку выньте ее.

9. Снимите верхнюю часть рычага. На рычаге останутся запорная втулка, упругая и дистанционная втулка.

ПОЛЕЗНЫЙ СОВЕТ В стержне остается вторая упругая втулка. Если при работе двигателя замечена повышенная вибрация стержня рычага, извлеките втулку и проверьте ее состояние.

10. Разжав лепестки дистанционной втулки, снимите ее, а также упругую и запорную втулки с рычага.	11. Перед обратной установкой стержня установите все снятые детали в стержень в обратной последовательности. Наденьте стержень на рычаг и ударом ладони по рукоятке рычага насадите его на рычаг до защелкивания запорной втулки на рычаге.

12. Снимите карданную передачу (см. «Снятие и установка карданной передачи»).

13. Отсоедините провода от контактов выключателя света заднего хода.	14. Отсоедините колодку 1 с проводами от датчика скорости и выньте провод из держателя 2.

15. Выверните болт и отсоедините приемную трубу от кронштейна коробки передач.

16. Отсоедините приемную трубу от глушителя и снимите ее с автомобиля (см. «Снятие и установка приемной трубы»).

17. Отверните две гайки 1 крепления задней опоры силового агрегата к коробке передач

Выверните четыре болта 2 крепления кронштейна задней опоры силового агрегата к кузову, осторожно опустите вниз заднюю часть коробки передач и снимите заднюю опору.

ПОЛЕЗНЫЙ СОВЕТ Чтобы при отсоединении задней опоры двигатель не наклонялся чрезмерно назад, вставьте между блоком цилиндров и панелью передка кузова деревянный брусок.

18. Выверните два болта крепления фланца выхлопной трубы к глушителю и разъедините глушитель и выхлопную трубу.	19. Выверните болт крепления рамки чехла вилки выключения сцепления.

20. Выверните два болта крепления рабочего цилиндра сцепления к картеру сцепления и снимите цилиндр, не отсоединяя его от шланга (цилиндр остается висеть на шланге).	21. Снимите вилку вместе с рамкой и чехлом.

22. Отверните четыре гайки крепления коробки передач к картеру сцепления.

ПОЛЕЗНЫЙ СОВЕТ Верхние гайки крепления коробки передач удобнее отворачивать головкой, надетой на карданный шарнир с удлинителем.

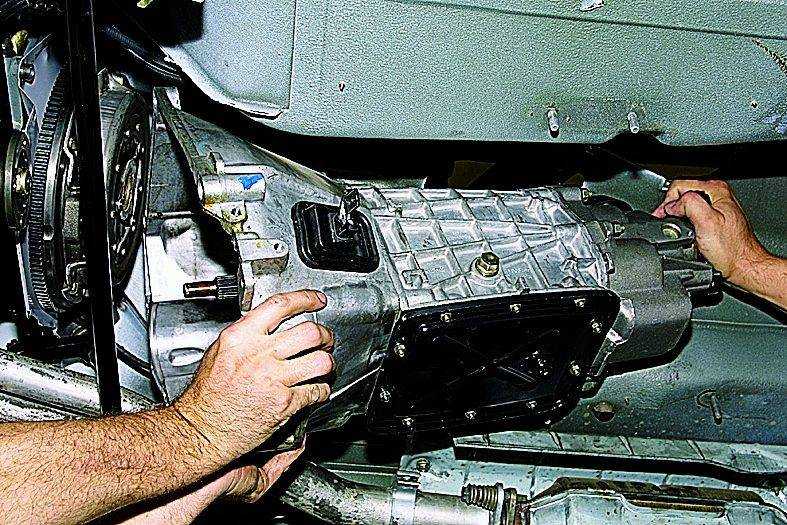

23. Снимите коробку передач, сдвигая ее назад и одновременно поворачивая по часовой стрелке. При этом следите, чтобы первичным валом не повредить детали сцепления.

24. Установите новую коробку передач на автомобиль в порядке, обратном снятию. Залейте необходимое количество масла.

ПОЛЕЗНЫЙ СОВЕТ Перед установкой коробки передач нанесите тонкий слой смазки ЛСЦ-15 или Литол-24 на шлицевую часть первичного вала и включите первую или третью передачу (если не снимали рычаг переключения передач).

ПРИМЕЧАНИЕ После установки коробки передач, устанавливая приемную трубу, вначале затяните гайки крепления приемной трубы к выпускному коллектору, затем — гайку болта крепления к кронштейну на коробке передач.

Видео про «Снятие и установка коробки передач» для ГАЗ 31105

как снять коробку кпп на волга ,газель и соболь

Волга 3110 — ремонт коробки передач

https://youtube.com/watch?v=MihthjWtjUI

Замена сцепления на ГАЗ 31105 дв. Крайслер .

Основные неисправности

Используемая на «Копейке» коробка передач является конструктивно достаточно надежным узлом, способным обработать значительный ресурс без особых вмешательств. Но все же неисправности с КПП бывают.

Основными проблемами с этим узлом являются:

• Повышенная шумность работы. Происходит это в основном из-за износа подшипников и шестерен. Для восстановления работоспособности необходимо заменить все изношенные элементы;
• Затруднение переключение передач. Причинами этого могут стать проблемы со сцеплением, деформация рычага КПП или вилок переключения. Устранение неисправностей производится заменой поврежденных элементов сцепления и КПП;
• Самопроизвольное выключение передачи. Эта неисправность происходит из-за износа фиксаторов ползунов вилок включения. Неисправность устраняется заменой пружин и самих фиксаторов, ползунов;
• Вытекание масла из коробки. Течи происходят из-за повреждения и сильного износа сальников коробки. Устраняется все заменой резинотехнических элементов;

Конечно, есть и другие виды неисправностей, к примеру, заклинивание коробки передач во время движения, невозможность включения или выключения какой-либо передачи, разрушение шестерен или валов, пробой корпуса КПП. Но такие проблемы возникают значительно реже и, в основном, из-за неправильной эксплуатации КПП, а также конструктивных дефектов составных элементов коробки.
Устранение любой из неисправностей производится на снятой коробке. Поэтому чтобы восстановить работоспособность КПП, необходимо сначала знать, как снять коробку на ВАЗ-2101

Причем неважно, будет производиться ремонт или же замена коробки передач Ваз-2101, снимать ее все равно придется

Приспособление для снятия коробки передач КАМАЗ

Снятие КПП КамАЗ

приспособление для снятия коробки передач man 14.192 unterflur

Установка КПП КамАЗ

Стойка для снятия КПП (Трансмиссионная ) своими руками.

Снятие КПП Камаз, замена сцепления и установка на место!!!

Инструмент для КПП ZF 16 S 151,181,221,251 (ЧАСТЬ 1)

Устройство и ТО автомобиля КамАЗ 4310

Как ставится синхрон делителя камаз

Сборка делителя КАМАЗ

Компьютерный тренажер «Ремонт КПП автомобиля КАМАЗ»

Также смотрите:

• Гур КАМАЗ 43118 устройство регулировка

Панель приборов авто КАМАЗ КАМАЗ самосвал управление кузовом Пробило прокладку гбц КАМАЗ Устройство заднего редуктора КАМАЗ 6520 Болты на двигатель КАМАЗ Кран автомобильный кс 55713 1 на шасси КАМАЗ 53215 КАМАЗ спецтехника цистерна Олх резина КАМАЗ Стук в коробке передач на холостых оборотах КАМАЗ Коллективный договор КАМАЗа 2015 Прицепы к тягачам КАМАЗ Средний мост КАМАЗ 53215 схема Трубка пневматическая КАМАЗ Фара передняя КАМАЗ 53229

Как поставить коробку передач | Установка автоматической коробки передач

Если во время движения вы заметили непривычно высокий уровень шума АКПП, переключение передач затруднено или наблюдается самопроизвольное или не совсем четкое их включение, если вы обнаружили протечки масла через прокладки и уплотнители, значит, ваша коробка может отказаться работать в любой момент. Не стоит дожидаться этого. Своевременно устраненная мелкая неисправность АКПП поможет избежать больших поломок, дорогостоящей замены агрегата.

Двигаемся в сервисный центр? Если машина новая и срок гарантии не истек, то очевидно, что ремонт – это обязанность автосервиса. В противном случае можно попробовать сделать ремонт самостоятельно. Снятие и установка коробки передач, если досконально разобраться в вопросе, не такое уж сложное мероприятие.

Особенности демонтажа-монтажа АКПП | Общие советы

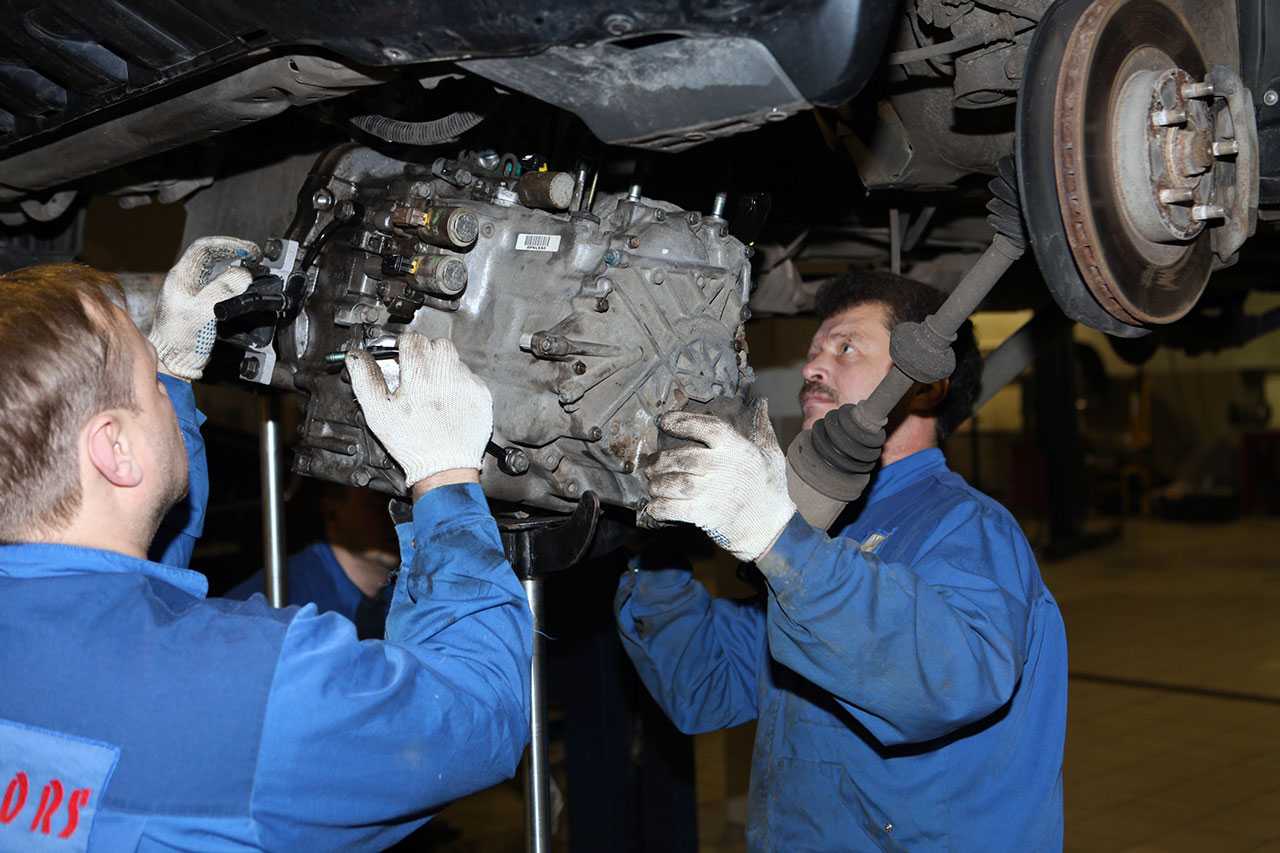

Все работы осуществляем в местах, оборудованных подъемником или смотровой ямой. Чтобы избежать повреждений агрегата, необходимо воспользоваться трансмиссионным домкратом или другим подобным инструментом.

Снятие КПП

• отсоединить все патрубки, тяги, разъемы, магистрали от агрегата. Сливать масло не обязательно, но рекомендуется, чтобы облегчить себе работу. Поставить АКПП обратно будет проще. При отсоединении патрубков, если жидкость трансмиссии не слита, нужно поставить заглушки;

• отвернуть болты, крепящие гидродинамический трансформатор (ГДТ), чтобы снять его в комплекте с коробкой. Эта операция может быть достаточно кропотливой, так как схемы крепления у различных марок авто отличаются. Но выполнить операцию необходимо. Снятие тела АКПП без ГДТ может привести к повреждению шлицов первичного вала и придется ломать голову, как поставить коробку передач назад;

• еще раз проверить, освобожден ли агрегат от всех подключений, соединений, связей. И только после этого можно вынимать АКПП. В процессе нужно придерживать ГДТ, чтобы он не соскочил со шлица вала.

Снятие и установка АКПП Видео

https://youtube.com/watch?v=vqN8GWYm6nA

Установка КПП

Итак, коробка обслужена, проблемы устранены, все почищено, промыто. Установка автоматической коробки передач осуществляется в обратном порядке с соблюдением последовательности.

• Смазать центрирующую втулку, проверить, чтобы все кольца находились на штатных местах. Как на коробке, так и на блоке двигателя. Убедиться, что ГТД в сборе с АКПП.

• Проверить наличие на картере на стыковочном фланце двух штифтов. Установка коробки передач при их отсутствии запрещена!

• Тщательно очистить, промыть все внутренние полости агрегата, проследить, чтобы не осталось посторонних предметов и частиц после ремонта.

Подготовка проведена, теперь не спеша осуществляется установка КПП. Заворачиваем все болты крепления, патрубки, магистрали, присоединяем тяги, разъемы

Здесь важно не перепутать одно с другим, следить за метками маркировкой. Не забываем про гидротрансформатор

Коробка на штатном месте. Что дальше?

Мы выяснили, как установить КПП, теперь завершающие штрихи.

Проводим регулировочные работы в соответствии с инструкцией по эксплуатации.

Подготовка к ремонту

Решившись на собственноручный ремонт АКПП, главное – грамотно подойти к процессу ремонтных работ. Немаловажную роль в этом играют знания, которые требуются не только для снятия, переборки, установки коробки, но и для подготовки к проведению данных операций. К слову, базовые подготовительные меры при ремонте АКПП включают:

• Получение базовых знаний, которые будут у каждого, кто дочитает представленную статью до конца;
• Наличие желания и некоторого инструмента.

Итак, для начала обратим внимание на необходимое для ремонта оборудование. Минимум инструментария, а именно то, без чего просто не обойтись, включает в себя:

• расширенный набор гаечный ключей, шестигранников, съёмников, отвёрток, молотка, ветоши, ёмкостей для слива масла и подобный инструмент (требуется и для снятия, и для установки, и для разборки автоматической коробки передач);
• широкое место для ремонтных работ, смотровая яма, эстакада или подъёмник и специальное устройство для съёма тяжёлой коробки передач, например: эстакада со специальным съёмником, аналогичный подъёмник, трансмиссионный домкрат или самодельный съёмник из каркаса и лебёдки (без этого установку и снятие АКПП осуществить не получится);
• необходимые для замены детали (рекомендуем приобретать их только после того, как разборка АКПП произведена и неисправные механизмы выявлены).

Снятие коробки передач ваз 2109: пошаговая видеоинструкция

Видео: Как снять КПП — ВАЗ | Без Ямы | Без Подъемника.Скачать

Видео: Как снять коробку передач Ваз 09?Скачать

При замене сцепления необходимо знать, как снять коробку на ВАЗ-2109. Без этого невозможно ремонтировать корзину и диски сцепления, а также произвести ремонт коробки передач. На «девятках» можно снять коробку, не используя эстакаду или смотровую яму. Установить ее можно тоже без таких удобств. Но потребуется сноровка, так как все работы выполняются в этом случае немного сложнее. Обязательно нужно обзавестись инструментами, желательно иметь под рукой хороший набор ключей.

Принцип работы

Механизм монтируется на платформе с четырьмя точками опоры. Для мобильности сооружения на концах опор устанавливают неподвижные или на шарнирном соединении транспортировочные колеса. Однако гидравлическая трансмиссионная стойка своими руками может быть выполнена и вовсе без колес.

От площадки вертикально идет шток. Он бывает одноступенчатым или двухступенчатым. Второй, выдвижной вариант называется телескопическим. Он предпочтительнее, так как имеет больший рабочий ход и меньшую нагрузку на изгиб. Условие одно – материалом исполнения должна служить высокопрочная легированная сталь. Высоту штока мастера выбирают самостоятельно, исходя из задач устройства.

На штоке монтируется стол-насадка (технологическая площадка) разной конфигурации. Чаще всего это «крабы», на которых устанавливают и жестко фиксируют снятую с машины деталь.

Принцип работы вспомогательного ремонтного приспособления таков: нажатием на педаль или рычаг запускается поршневой насос, накачивая масло в гидроцилиндр. И создавая давление, сила которого поднимает авто. Если рычаг отпустить, помпа перестает работать, положение поднимаемого предмета автоматически фиксируется.

Чтобы опустить агрегат, слесарь нажимает на рычаг в обратную сторону. Тут вступает в силу закон гравитации – предмет под собственным весом плавно опускается в нормальное положение.

Этапы снятия КПП на ВАЗ-2109

Стоит учитывать, что коробка ВАЗ-2109 весит 27 кг и лучше заранее подготовить лебёдку для фиксации детали. Снятие коробки должно проводиться в хорошо освещённом помещении, так как некоторые элементы достаточно мелкие, а грязь, которая налипла на коробку в процессе эксплуатации, делает их практически невидимыми. Приступим к демонтажу КПП.

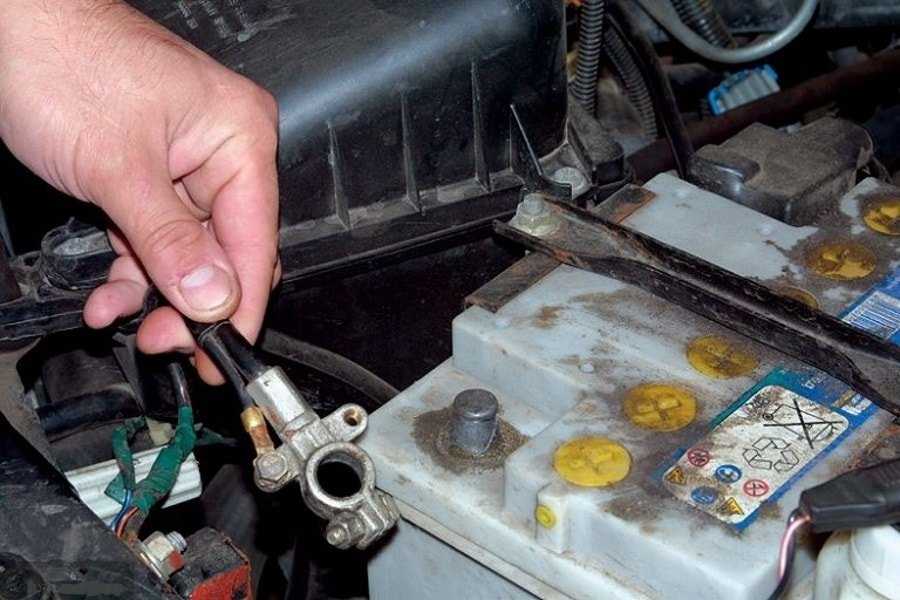

В первую очередь необходимо отсоединить минусовую клемму на аккумуляторе.

Далее необходимо слить отработанное масло в чистую ёмкость.

Масло потом лучше повторно не заливать, так как частицы металла и загрязнённая жидкость могут повредить новую деталь. Даже если смазка была залита за несколько сотен километров до замены детали, не стоит экономить и использовать старое масло.

После этого приступаем к следующим этапам:

1. Снятие брызговика и защиты картера при его наличии.
2. Демонтаж гаек приводов и колёс. Лучше снять все 4 колеса, но если нет уверенности в надёжном положении авто, то 2 колеса можно оставить. Также необходимо поднять двигатель и надёжно зафиксировать его при помощи подставок из дерева, камня либо металла.
3. Нужно снять трос сцепления и спидометра.
4. На следующем этапе лучше заняться съёмом стартера. Стартер предпочтительней демонтировать полностью, так как снятие только проводов сделает установку детали более тяжёлой. Стартер можно закрепить на идущих рядом проводах, благодаря чему деталь не потеряется и будет надёжно зафиксирована.
5. Снятие провода массы.
6. Откручиваются болты, которые крепят шаровые к кулаку.
7. С автомобиля необходимо снять продольную растяжку с левой стороны.

Для того, чтобы выдернуть приводы из КПП, понадобится помощь второго человека. Помощнику необходимо натянуть внутреннюю гранату при помощи монтировки, а первый человек в это время должен резко дёрнуть за колесо. Такой способ позволяет сэкономить время на снятии приводов. Так как после снятия приводов в коробке может произойти проворот дифференциала, то на место демонтированной детали лучше вставить старую гранату либо чопик.

Если нет цели сохранить КПП в рабочем состоянии, то этот момент можно пропустить.
Далее осуществляем следующие действия:

1. Нужно открутить центральные гайки приводов и демонтировать их.
2. На следующем этапе потребуется снятие разъёма для датчика заднего хода.
3. От КПП откручивается защита маховика.
4. Запомнив местоположение кулисы переключающего рычага, нужно снять её.

Необходимо открутить болты, которыми крепится коробка передач ВАЗ-2109 к двигателю. Мотор обязательно должен быть надёжно зафиксирован, так как при снятии КПП ослабляется и его крепление.

После, придерживая МКПП, нужно вручную снять подушки, опоры и крепления.

На следующем этапе нужно вдвоём с помощником аккуратно отвести коробку от движка. Это делается для того, чтобы первичный вал отсоединился, а его лепестки не деформировались. После того, как коробка отсоединена от всего, её необходимо достать из-под капота. На этом демонтаж детали завершён.

В среднем демонтаж коробки происходит за 20 минут. Даже если человек делает это впервые, весь процесс займёт не более получаса

Важно, чтобы под рукой были нужные ключи и помощник, который способен оказать физическую помощь. При полной замене детали можно не беспокоиться о сохранении рабочего состояния КПП и не переживать о случайном падении прибора после съёма

Если деталь подлежит переборке и переустановке, то рекомендуется подстелить под МКПП чистую ветошь.

Этапы снятия КПП на ВАЗ-2109

Стоит учитывать, что коробка ВАЗ-2109 весит 27 кг и лучше заранее подготовить лебёдку для фиксации детали. Снятие коробки должно проводиться в хорошо освещённом помещении, так как некоторые элементы достаточно мелкие, а грязь, которая налипла на коробку в процессе эксплуатации, делает их практически невидимыми. Приступим к демонтажу КПП.

В первую очередь необходимо отсоединить минусовую клемму на аккумуляторе.

Масло потом лучше повторно не заливать, так как частицы металла и загрязнённая жидкость могут повредить новую деталь. Даже если смазка была залита за несколько сотен километров до замены детали, не стоит экономить и использовать старое масло.

После этого приступаем к следующим этапам:

1. Снятие брызговика и защиты картера при его наличии.
2. Демонтаж гаек приводов и колёс. Лучше снять все 4 колеса, но если нет уверенности в надёжном положении авто, то 2 колеса можно оставить. Также необходимо поднять двигатель и надёжно зафиксировать его при помощи подставок из дерева, камня либо металла.
3. Нужно снять трос сцепления и спидометра.
4. На следующем этапе лучше заняться съёмом стартера. Стартер предпочтительней демонтировать полностью, так как снятие только проводов сделает установку детали более тяжёлой. Стартер можно закрепить на идущих рядом проводах, благодаря чему деталь не потеряется и будет надёжно зафиксирована.
5. Снятие провода массы.
6. Откручиваются болты, которые крепят шаровые к кулаку.
7. С автомобиля необходимо снять продольную растяжку с левой стороны.

Для того, чтобы выдернуть приводы из КПП, понадобится помощь второго человека. Помощнику необходимо натянуть внутреннюю гранату при помощи монтировки, а первый человек в это время должен резко дёрнуть за колесо. Такой способ позволяет сэкономить время на снятии приводов. Так как после снятия приводов в коробке может произойти проворот дифференциала, то на место демонтированной детали лучше вставить старую гранату либо чопик.

1. Нужно открутить центральные гайки приводов и демонтировать их.
2. На следующем этапе потребуется снятие разъёма для датчика заднего хода.
3. От КПП откручивается защита маховика.
4. Запомнив местоположение кулисы переключающего рычага, нужно снять её.

Необходимо открутить болты, которыми крепится коробка передач ВАЗ-2109 к двигателю. Мотор обязательно должен быть надёжно зафиксирован, так как при снятии КПП ослабляется и его крепление.

После, придерживая МКПП, нужно вручную снять подушки, опоры и крепления.

На следующем этапе нужно вдвоём с помощником аккуратно отвести коробку от движка. Это делается для того, чтобы первичный вал отсоединился, а его лепестки не деформировались. После того, как коробка отсоединена от всего, её необходимо достать из-под капота. На этом демонтаж детали завершён.

В среднем демонтаж коробки происходит за 20 минут. Даже если человек делает это впервые, весь процесс займёт не более получаса

Важно, чтобы под рукой были нужные ключи и помощник, который способен оказать физическую помощь. При полной замене детали можно не беспокоиться о сохранении рабочего состояния КПП и не переживать о случайном падении прибора после съёма

Если деталь подлежит переборке и переустановке, то рекомендуется подстелить под МКПП чистую ветошь.
