Крышка расширительного бачка: как устроена, зачем нужна

Выдавливает антифриз. Проверка крышки расширительного бочка, BMW и SWAG.

После глобальной мойки СО ССЫЛКА я заметил такой косяк, если открыть пробку радиатора на заглушенном горячем моторе то из РБ начинает давить антифриз, так же уровень на холодную меньше минимума, а на горячую больше максимума, что свидетельствует о наличии воздушной пробки в СО.

О стальное все в норме! Мотор не перегреваться, печка работает. Поэтому пробитую прокладку или ГБЦ я отмел. Патрубки были дубовые, в связи с чем я купил новую крышку радиатора SWAG. ждать ориг 2 недели не было времени. После установки крышки, происходила такая же беда.

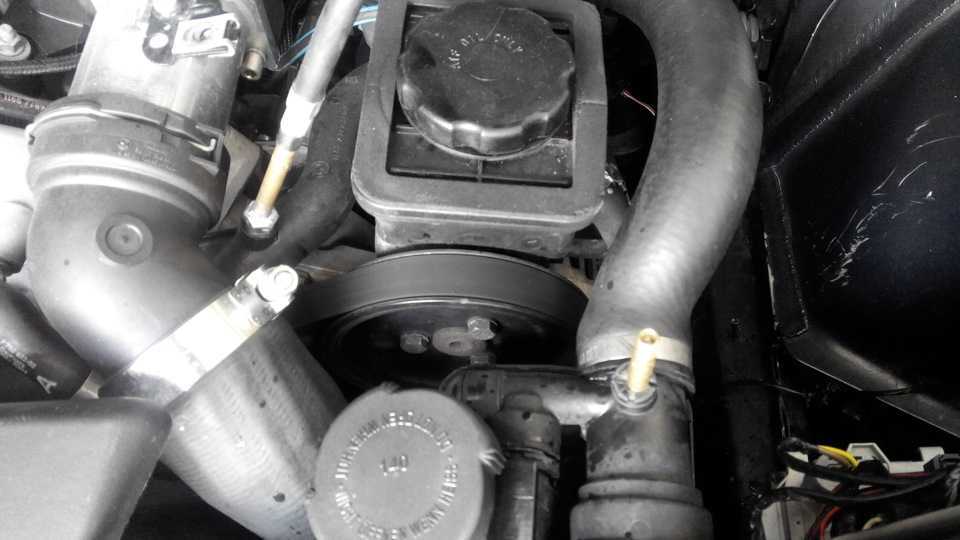

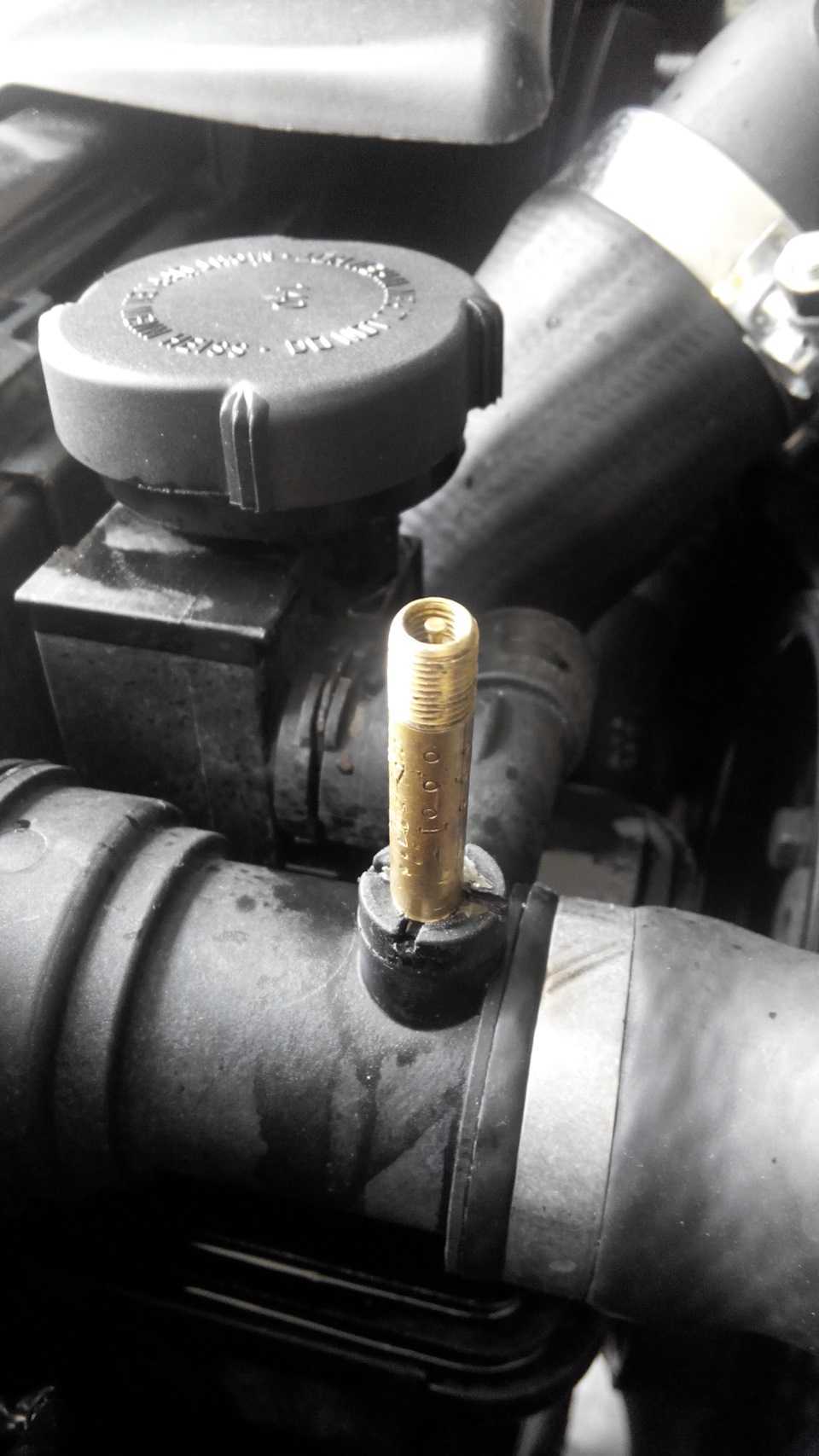

И вот сегодня я поехал в гараж разбираться, воздух там действительно был, хоть я и заливал по TISу, но все же расскажу где был косяк!Что бы проверить крышки радиатора я соорудил штуцер из старого вентиля от грузового колеса и винта для спуска воздуха из СО bmw. Сделал 2 штуки, в один качал воздух компрессором на втором мерил манометром давление, стравливания крышки радиатора. Как оказалось не зря проверил я крышки.Сливаем антифриз из бочка и радиатора.Вкручиваем мои изобретения)))

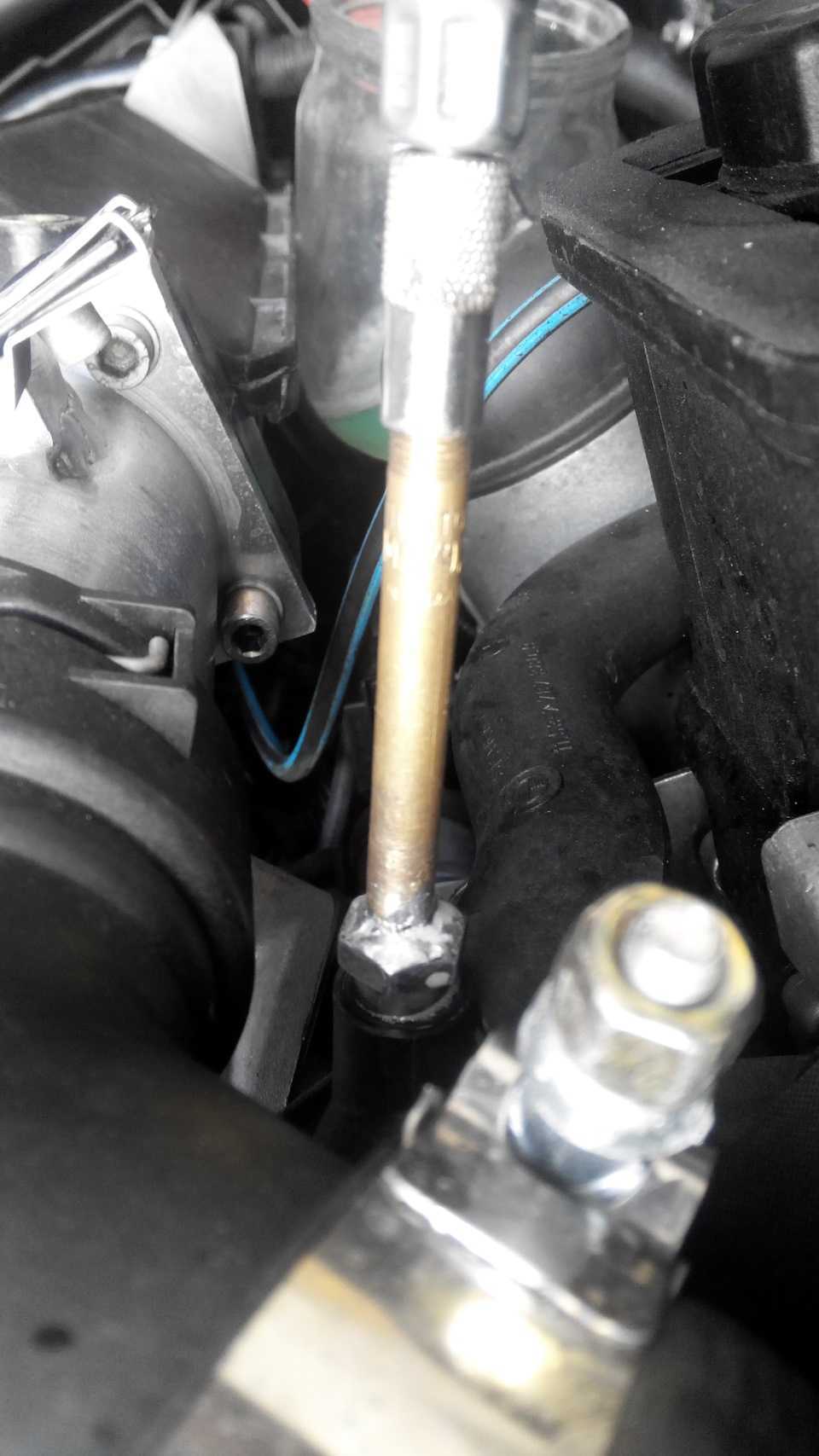

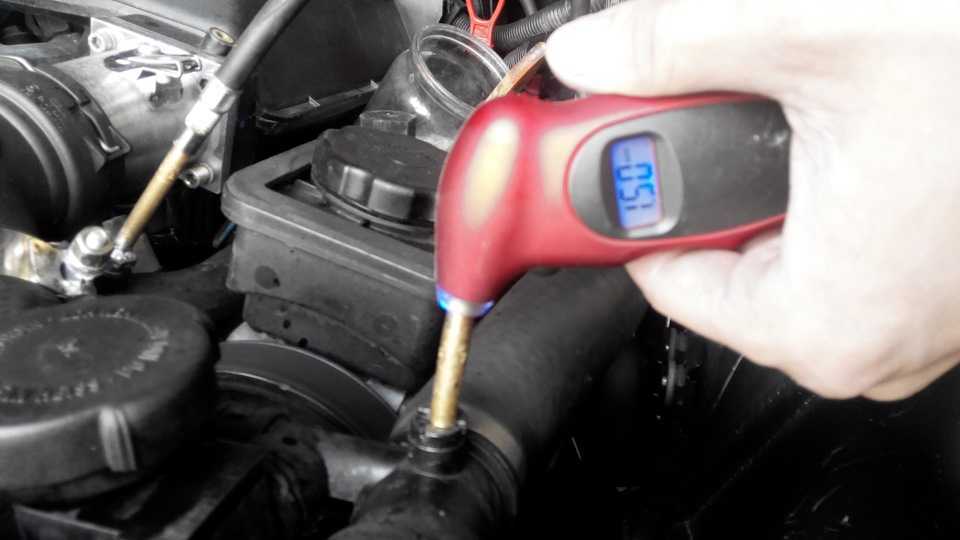

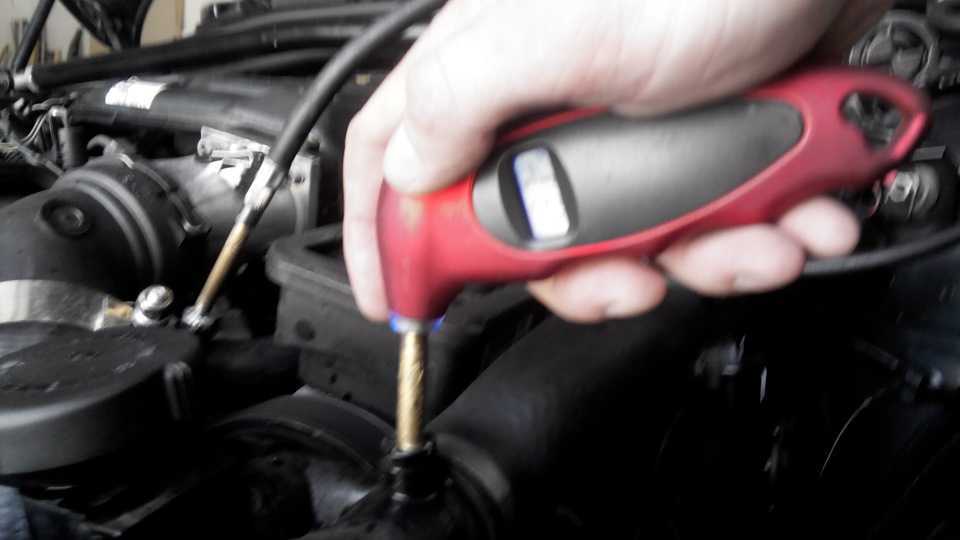

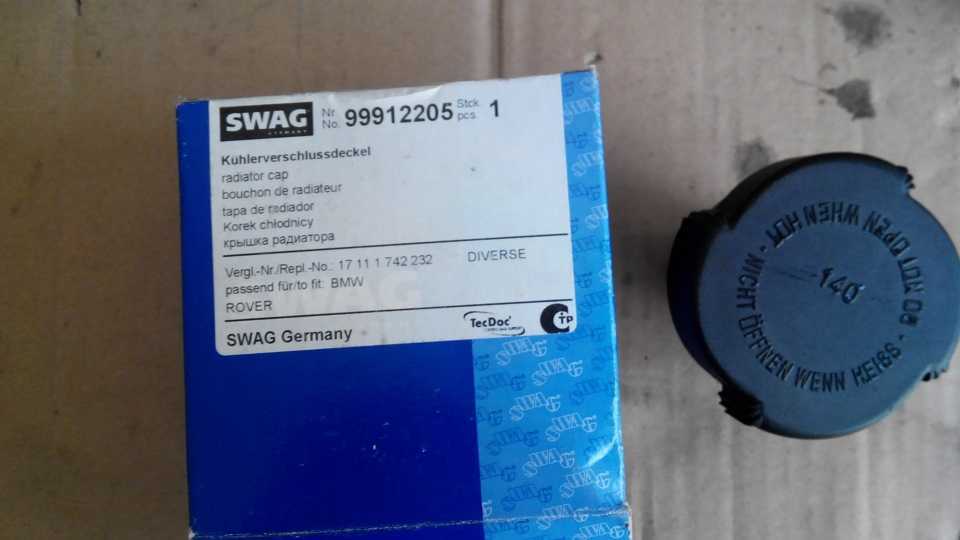

Далее вкл компрессор и ждем пока набежит давление, и что оказалось,Крышка SWAG стравливает воздух на давлении в 1.25bar!

По тису это давление для дизеля 1,4 Bar tis.bmwcats.com/doc1055545/Как так, неужели сложно подобрать пружину в крышку, говнопроизводители пи пип пипипип пипип пи .На фото не видно но давление там 1,25 — смазалось(

Далее ставлю старую оригинальную крышку BMW с пробегом в 310000км и что мы видим — 1,5 bar! бинго, ну хоть кто то отвечает за свои детали, даже спустя такой пробег.

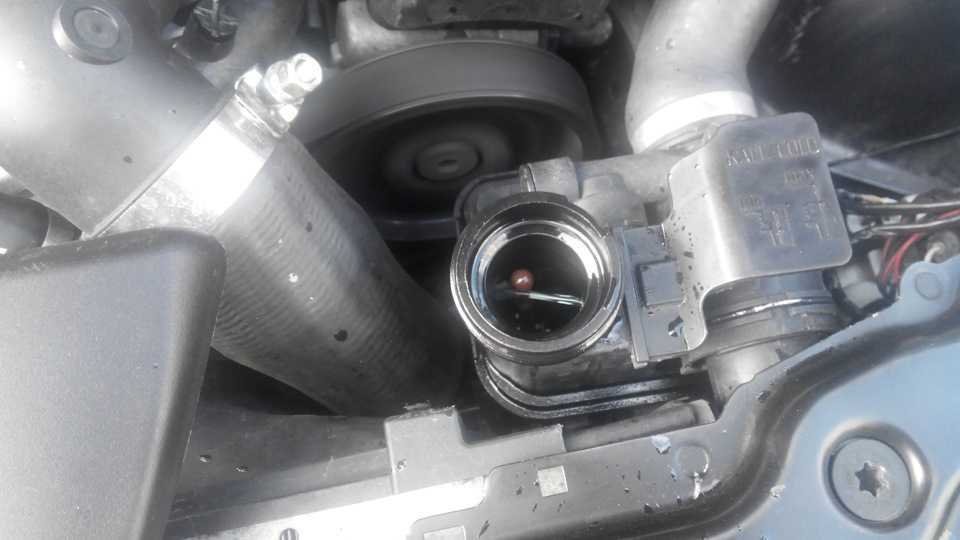

Далее заливаем ОЖ по новой, вот эта инструкция где выделено жирным то на что обратить внимание.Руководство по заправке и прокачке при наличии дополнительного отопителя:

— Остановить двигатель, температура охлаждающей жидкости ЈА— Снять крышку расширительного бачка (РБ) .— Вывернуть винты для удаления воздуха:на термостате радиатора EGR;на трубке возврата охлаждающей жидкости.— Включить зажигание.— Установить регулятор отопления на максимальную температуру, а вентилятор на минимальную скорость (при этом полностью открываются клапаны отопления, и работает дополнительный насос).— Медленно! залить охлаждающую жидкость. Очень — как буд то вы эстонец после ночной смены— Ввернуть винты для удаления воздуха после того, как пойдет жидкость ИМЕННО без пузырьков или после заполнения до максимального уровня. Даже после заполнения у меня шли долго пузырики — это и была моя ошибка когда я завернул винт после наполyения в прошлый раз— Долить жидкость в РБ до отметки MAX для не прогретого состояния.— Запустить пуск двигателя и дать поработать 5 минут на холостом ходу (при необходимости долить охлаждающую жидкость до максимальной отметки)— Закрыть крышку РБ . Несколькими нажатиями на педаль акселератора увеличить обороты до 2500 об/мин— Открыть крышку РБ, дать двигателю поработать еще 5 минут на холостом ходу (до выхода из вентиляционного трубопровода в РБ охлаждающей жидкости без пузырьков)— Долить жидкость до максимальной отметки при не прогретом состоянии.— Долить в РБ дополнительно 250 мл.— Закрыть крышку расширительного бачка.

Пока особо не катался но вроде не давит уже и антифриза влезло еще около 400гр +-

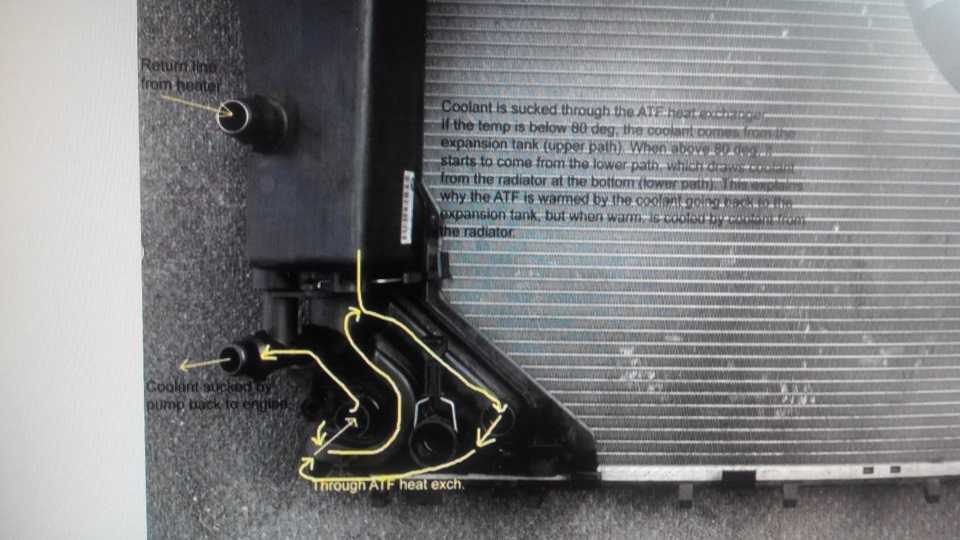

Ну и собственно может кому еще пригодиться схема циркуляции ОЖ в бачке для АКПП

переводОхлаждающая жидкость всасывается через теплообменник АТФ, если температура ниже 80 град, температура охлаждающей жидкости из расширительного бачка (верхний путь), когда выше 80 градусов, если начинает поступать из нижней пути, который привлекает охлаждающей жидкости от радиатора в нижней (нижний путь ), это объясняет, расширительный бак, но когда тепло, охлаждается охлаждающей жидкости из радиатора

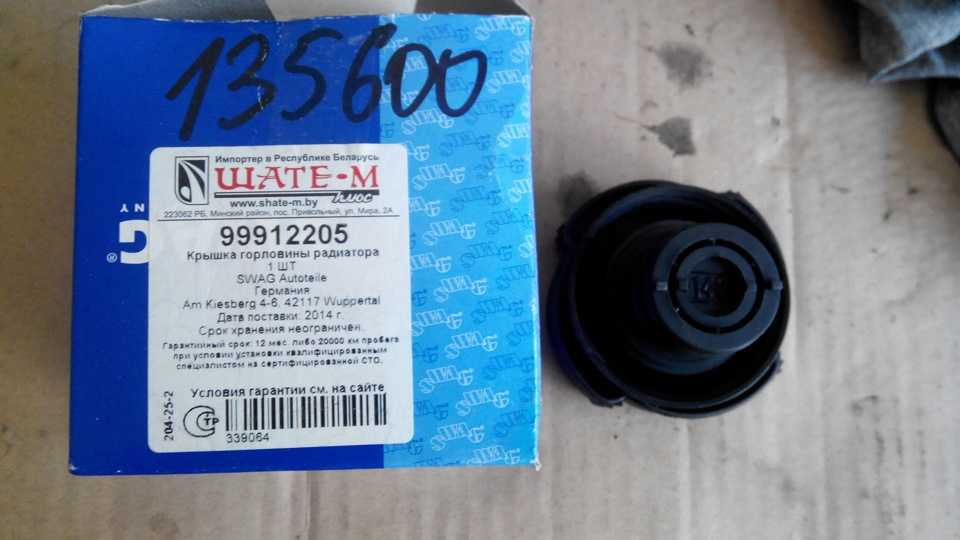

Добавлено 14,04,17А ТЕПЕРЬ НАПИШУ ДЛЯ ЛЮБИТЕЛЕЙ МЕНЯТЬ КРЫШКУ КАЖДЫЙ ГОД), накипело да и так вспомнилось, кто это придумал я понятия не имею ни в одном регламенте bmw, или тисе, нет такой записи и те кто ее меняет дурачки и идиоты да я не побоюсь так назвать ! ЭТО ГЛУПО МЕНЯТЬ ИСПРАВНЫЙ МЕХАНИЗМ, спорить я тут не буду ни с кем,там кроме пружины ничего не ломается толком если не прибегать к механическому воздействию, либо от старости!у меня на бывшей 6лет все было исправно с родной крышкой, новый хозяин продолжает ездить, так же на этой уже 4,5года все ок, даже при кипише с СО когда дуло прокладку ГБЦ я купил крышку сваг и как оказалось зря, все исправно работает только нужно ее проверить на давление открытия и промыть по желанию без разбора под проточной водой, Следить на до за СО и давлениемновая как и старая тоже может заклинить.

Какую крышку радиатора поставить

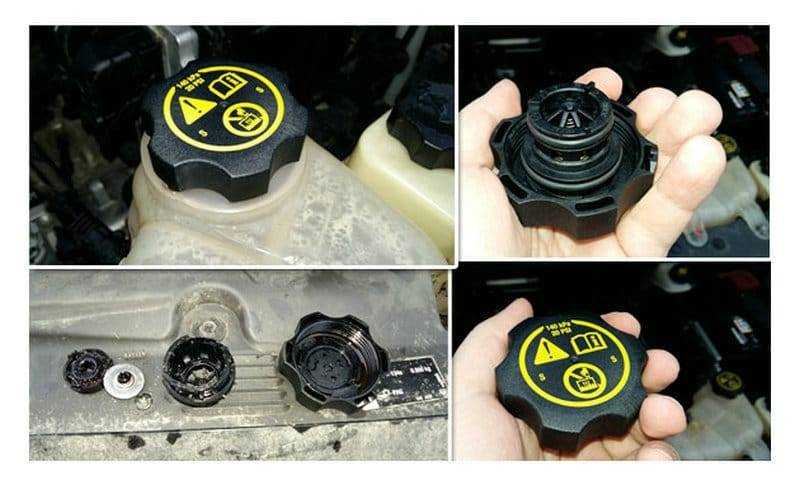

Многих автолюбителей, затеявших проверку и замену упомянутой крышки, интересует вопрос о том, какие лучшие крышки для радиатора? Перед тем, как ответить на этот вопрос, необходимо сразу обратить внимание на то, что новая крышка должна обладать теми же эксплуатационными характеристиками, что и заменяемая. В частности, иметь аналогичный диаметр, шаг резьбы, размер внутреннего клапана, а самое главное — должна быть рассчитана на аналогичное давление

Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара

Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками

Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара. Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками.

Обратите внимание, что также в продаже можно встретить так называемые тюнингованные крышки радиатора, рассчитанные на работу при повышенном давлении, в частности, до 1,3 Бара. Это сделано для того, чтобы еще больше повысить температуру кипения тосола и тем самым поднять КПД двигателя автомобиля

Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме

Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме.

Для обычных автомобилей, используемых в городском цикле, такие крышки категорически не подходят. При их установке возникает ряд негативных факторов. Среди них:

• Работа элементов системы охлаждения «на износ». Это приводит к снижению их общего ресурса и риску преждевременного выхода из строя. И если от чрезмерного давления лопнет патрубок или хомут — это половина беды, но гораздо хуже такая ситуация может закончиться, например, в случае, если лопнет радиатор или расширительный бачок. Это уже грозит дорогостоящими ремонтами.
• Снижение ресурса антифриза. У любой охлаждающей жидкости есть определенный рабочий диапазон температур. Выход за его пределы снижает эксплуатационные характеристики антифриза и значительно сокращает время его использования. Поэтому при использовании тюнингованных крышек придется чаще менять антифриз.

Таким образом, лучше не экспериментировать, и следовать рекомендациям завода-изготовителя вашего автомобиля. Что касается конкретных торговых марок крышек радиаторов, то их существует достаточно много, и для разных машин они разные (для европейских, американских, азиатских автомобилей). Лучше всего покупать оригинальные запасные части. Их артикулы можно найти в документации или на специальных ресурсах в интернете.

Заключение

Помните, что исправная крышка радиатора — залог нормальной работы двигателя любого автомобиля с замкнутой системой охлаждения. Поэтому проверять ее состояние имеет смысл не только, когда она вышла из строя (или начались проблемы в работе системы охлаждения), но и периодически. Особенно это касается старых машин, и/или машин, у которых в системе охлаждения используется вода или разведенный антифриз. Эти составы со временем повреждают материал крышки, и она выходит из строя. А поломка ее отдельных частей грозит снижением температуры кипения охлаждающей жидкости и перегреву двигателя.

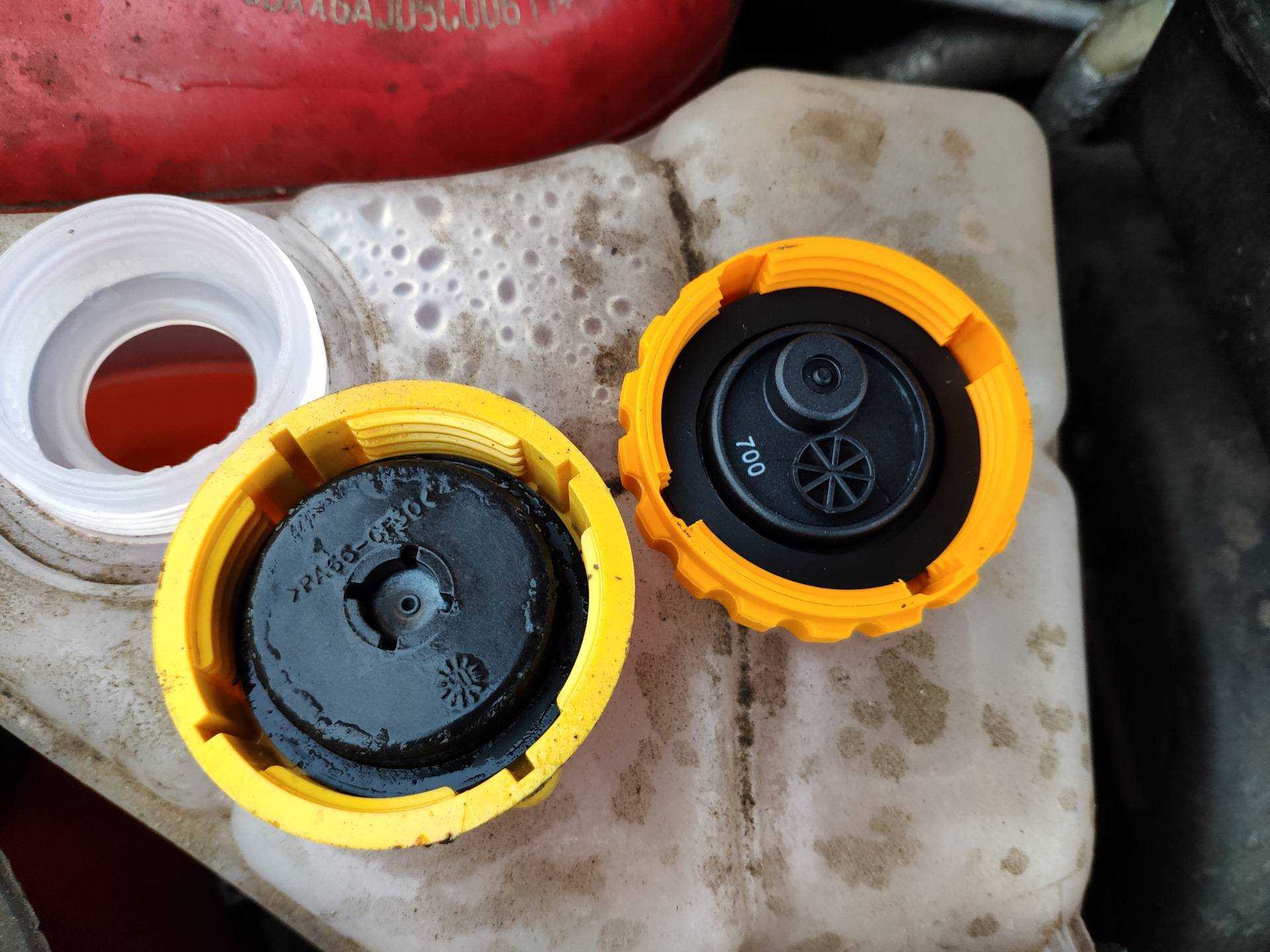

Выбирать новую крышку необходимо по заранее известным параметрам. Это касается как ее геометрических размеров (диаметра крышки, диаметра прокладок, усилия пружины), так и давления, на которое она рассчитана. Эту информацию можно узнать из мануала или попросту купить крышку радиатора, аналогичную установленной прежде.

Крышка расширительного бачка на первый взгляд может казаться весьма простой деталью. Но в реальности без неё невозможна регулировка давления в системе охлаждения двигателя. Неисправность крышки приведёт к перегреву мотора или повреждению одного из компонентов системы охлаждения.

«Плановая поломка» расширительного бачка. — Лада 2114, 1.6 л., 2007 года на DRIVE2

Утром 15апреля ничего не предвещало поломки. Приехал на работу, парканулся, вышел смотрю из под левого колеса «зелененькая пошла»…(сомнений не было — моё … очканул). В нужный момент оказался рядом Mark-Antoniy которого позвал на помощь =). Открываю капот, мысли : 1 — нижний патрубок — не он, 2 — термостат — мимо 3 — бачок, сверху сухо, ближе к левому крылу ручеек и к аккуму после чего на защиту и под колесо. Сняли ремешок крепления бачка, трогаю низ мокренько трещен нет. а сбоку есть (на фото есть) четко у отметки макс ) А до этого я долил не много антифриза, чтобы по утрам не наблюдать лампочку на БСК =)

Виновник

так ну нормальный же =)

а вот и оно(

так он еще и в трещенку (

ну тут даже писать-то нечего — ВАЗ

Вот кто сопливил в мороз )))

Купил бачок — 2шт в разных местах по 85р. В первом месте взял не думая, во втором тоже взял для сравнения. Первый бачок садко отлит хреново и мягкий (учитывая что пробка должна держать 1,1атм). Второй тверже облоя меньше Но не идеал! Приехал домой нашел вот это

Канцнож, поджигалку =) большой напильник и его младший брат

Ну собственно Купил, Допилил, Поставил — АвтоВАЗ. Купить -купил, начал снимать облой канцножиком и напильниками выравнивал поверхность горловин (были впадины, марианские ). Еще попутно загладил остатки облоя — путем сожжения ))) Поверхность стала лучше чем с магаза, но для верности был куплен герметик! Фотки брачного бачка «Садко».

В районе надписей мин макс тонкая отливка жмется пальцем!

Эталонная дырка

Внутренности

Облой

Облой 2 возвращение

Облой 3 Финал про отверстие сказать совсем нечего (

Фоток установки делать не стал, боялся и так не успею. Пошел с 20 кубовым шприцем и куском капельницы сливать антифриз в полторашку ))). Слил, хомут ослабил, пролил остатки антифриза со дна, снял бочек и аккуратно положил его в Грязь (она была повсюду — Весна же). Новый бочек в месте соединения нижним патрубком намазал герметиком подождал 5-10мин. Подсоединил патрубок старый, тряпочкой удалил излишки герметика одел хомут (NORMA 15руб, инет говорит — хороший), затянул отверткой а потом ключиком. Подождал 40-60 мин, чтобы герметик схватился и залил антифриз из полторахи.

Результат

Типичные неисправности

Если говорить о неисправностях бачка расширения, то можно отметить его механические повреждения, что часто отмечается на старых автомобилях, где пластик уже не столь прочный и долговечный.Также часто изнашивается и выходит из строя перепускной клапан, это может привести к появлению пробок в системе или же критическому росту давления.Если появились какие-либо проблемы с охлаждением автомобиля, из крышки бачка отчётливо доносится шипение на прогретом моторе, подобное может свидетельствовать о неисправности клапана, такую крышку следует обязательно оперативно заменить.

20.06.2021

Как самому проверить работу?

Если честно, то это немного проблематично, клапану – крышке нужно создать или повышенное давление, или пониженное.

Однако для начала нужно осмотреть ее визуально, если заметили трещины, потертости, разрыв уплотнительных прокладок, или прочие механические повреждения – то это скорее всего крышка. Также от времени могут прийти в негодность и внутренние элементы клапана, некоторые производители рекомендуют менять эти пробки каждые два — три года, тогда и проблем не будет.

Теперь несколько простых способов определения неисправности:

• Запустите двигатель, прогрейте его, затем аккуратно начинайте откручивать крышку, если произойдет «пшик», значит она держит свои «атмосферы», скорее всего рабочая.
• Смотрим на толстые шланги, если они сильно деформированы, как бы сдавлены, то не работает вакуумный клапан – крышка под замену.
• Есть еще один способ, но не всегда им можно воспользоваться. Откручиваем крышку с бачка, сильно сдавливаем один из толстых шлангов, затем не отпуская шланг закручиваем крышку – если они примет исходные формы, значит наша пробка рабочая. Если нет – менять. Минус только в том, что на многих современных иномарках сделать это достаточно сложно.

Конечно на многих станциях есть специальные насосы давления, к которым прикручивают крышки с бачка и нагнетают — 1,5 атмосферы, после того как пересекается этот критический показатель, клапан должен открыться, если этого не происходит – значит она неисправна.

В заключении хочется сказать – на многих иномарках крышка при откручивании ломается, внутри бачка остается сам клапан, и никак от туда не выходит. Это говорит о том что вакуум который создался внутри не дает ей выходить! Нужна замена, не потому что она сломалась, а потому что клапан – «сдох».

Вот так вот статья получилась, для тех кто лениться, смотрим видео версию.

НА этом заканчиваю, думаю было интересно, читайте наш АВТОБЛОГ.

(23 голосов, средний: 4,91 из 5)

Похожие новости

Можно ли залить воду в систему охлаждения двигателя. Летом или з.

Антифриз или Тосол что лучше. Использовать — залить в ради.

Защитная сетка на решетку радиатора. Ставить или нет?

Этапы замены охлаждающей жидкости ВАЗ

На большинстве классических автомобилях Лада предусмотрен слив с радиатора, а также двигателя. Но перед заливом нового антифриза рекомендуется производить промывку системы охлаждения, чтобы исключить попадание примесей в новую жидкость.

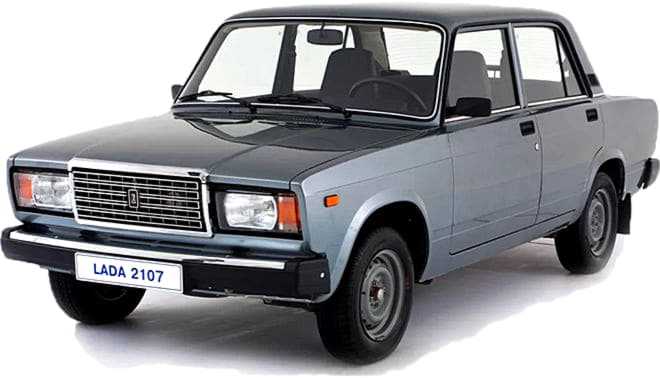

За время производства ВАЗ 2107 было выпущено большое количество модификаций, которые комплектовались различными двигателями. Но на данный момент самыми популярными являются бензиновые версии в вариантах карбюратор, а также инжектор.

Перед началом замены жидкости охлаждения, чтобы не получить ожоги, нужно дождаться полного остывания двигателя. Также следует избегать попадания антифриза или тосола на кожу, в глаза и органы пищеварения, так как химический состав жидкостей является ядовитым.

Слив охлаждающей жидкости

До начала процедуры слива следует подготовить инструменты, тару под отработанный антифриз, а также новые жидкости для последующего залива. Если установлена защита под двигателем, ее тоже можно снять, для удобства.

Далее выполняем процедуру слива жидкости с ВАЗ 2107:

1. Поворачиваем регулятор температуры в салоне в максимальное положение вправо (Рис.1).

Промывка системы охлаждения

При наличии в слитой жидкости отложений или переходе с тосола на антифриз, следует произвести промывку системы. Для этого нужно выполнить следующие действия:

1. через расширительный бачок ВАЗ 2107 пролейте систему обычной водой. Пробки должны быть открыты;
2. закрутите сливную пробку и болт;
3. заполните систему средством для промывки (можно использовать Liqui Moly Kuhlerreiniger или промывка системы охлаждения Lavr) с дистиллированной водой (6-7 литров);
4. запустите двигатель. Прогрейте до 90 градусов;
5. оставьте поработать на холостых на 5-10 минут, в зависимости от загрязнения системы;
6. заглушите. Дайте остыть двигателю примерно до 60 градусов;
7. слейте промывку теми же действиями, что и старую жидкость;
8. закрутите обе пробки;
9. залейте дистиллированную воду для ополаскивания системы охлаждения;
10. заведите автомобиль и прогрейте до 90 градусов;
11. заглушите и дайте остыть до 60 градусов, слейте;
12. при необходимости повторите пункты 8, 9, 10 и 11.

Заливка без воздушных пробок

Для заливки новой жидкости в систему охлаждения можно воспользоваться инструкцией, которая описана в книге по ремонту и эксплуатации автомобилей. Но делая по ней, у автомобилистов очень часто образовываются воздушные пробки.

Итак, приступаем к правильной заливке:

1. Если у вас инжектор, то снимаем один из шлангов, идущих на обогрев дроссельного узла (Рис.6).

Таким образом, залив охлаждающей жидкости без образования воздушных пробок закончен. Осталось протереть пролитый тосол и дождаться остывания двигателя. На уже остывшей машине проверяем еще раз уровень в расширительном бачке и при необходимости доливаем.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

• для соединения расширительной трубы, через которую поступает теплоноситель;
• для циркуляционной трубы, что отводит воду из системы;
• контрольной трубы, предназначенной для регулировки наполненности системы и
• ликвидации из нее воздуха;
• переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

• необходимость теплоизоляции бака для снижения потерь тепла;
• монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

• не герметичность резервуара;
• необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Термостат: назначение, признаки неисправности, замена

Термостат – устройство для регулировки температуры охлаждающей жидкости в системе, основное функциональное назначение которого – перекрывать поток антифриза во время разогрева двигателя. Принцип работы устройства довольно прост: перепускной и большой клапаны в зависимости от температуры перекрывают соответственно малый и большой контуры циркуляции охлаждающей жидкости. Центральным элементом устройства является тугоплавкий воск, который, расширяясь при нагревании и сжимаясь при охлаждении, изменяет положение поршня, регулирующего работу перепускного клапана.

Наиболее частая причина неправильной работы или выхода из строя термостата – заклинивание клапана. Самый простой способ, как определить неработающий термостат

, — на ощупь. Процесс тестирования довольно прост: нужно запустить двигатель и периодически щупать патрубок, отходящий из нижней части радиатора. Если температура двигателя не достигла 80°, а патрубок уже начал нагреваться, то придетсякупить термостат и произвести замену.

В зависимости от конструктивных особенностей охлаждающей системы, на автомобили устанавливаются термостаты с разной температурой открытия большого клапана, поэтому нужно точно знать этот параметр для своего авто (обычно указывается на самом корпусе).

Этим вопросом задаются автолюбители в разное время года. Ведь работа крышки радиатора обеспечивает повышенное давление в системе охлаждения двигателя, что, в свою очередь дает возможность нормально работать двигателю и функционировать печке салона в холодное время года. Поэтому за ее состоянием необходимо регулярно следить, и при необходимо менять клапан, уплотнительное кольцо, или же крышку целиком, поскольку чаще всего она представляет собой не разборную конструкцию. Поэтому чтобы проверить как работает крышка одного визуального осмотра недостаточно, нужен еще тест и давлением.

О неисправностях и ремонте ёмкости

Во время эксплуатации машины могут возникнуть следующие поломки расширительного бачка;

• загрязнение или выход из строя перепускного клапана пробки;
• разрыв корпуса бачка;

Стенка бачка разрывается при слишком высоком давлении изнутри

Неплотность крышки характеризуется появлением разноцветных потёков на корпусе

Большинство автолюбителей при поломке клапана или корпуса попросту меняют деталь на новую. Это оправдано отсутствием времени на ремонт и дешевизной данных запчастей. Хотя при желании лопнувший пластик резервуара можно запаять, а крышку — разобрать и прочистить.

Потёки из-под пробки возникают при неплотном прилегании либо из-за конструктивных особенностей ёмкости. К примеру, на автомобилях ВАЗ 2110 струя из верхнего малого штуцера, подключённого к радиатору, бьёт прямо в горловину, отчего возникает протечка. Способ устранения — установка более совершенного бачка от «Приоры».

Как проверить работу крышку радиатора

Проверить исправность крышки радиатора можно несколькими методами. Для этого нужно следовать представленному ниже алгоритму.

• Визуальный осмотр. В первую очередь необходимо визуально проверить состояние крышки. В идеале она не должна иметь механических повреждений, сколов, вмятин, царапин и так далее. Если имеют место перечисленные повреждения, то рано или поздно на их месте возникнет очаг коррозии, который будет постоянно расширяться. Такую крышку можно или зачистить и покрасить заново, или поменять на новую. Второй вариант предпочтительнее.

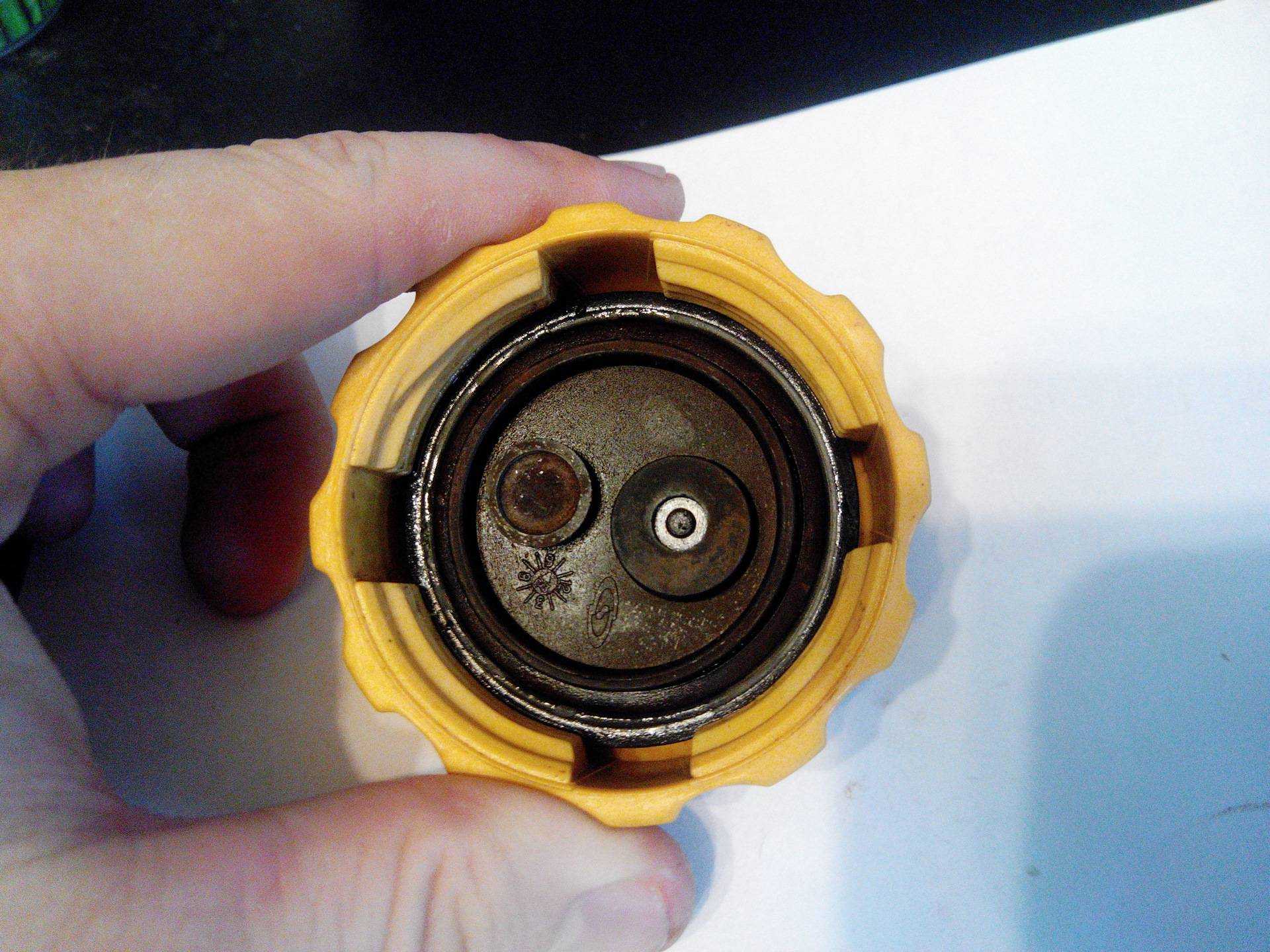

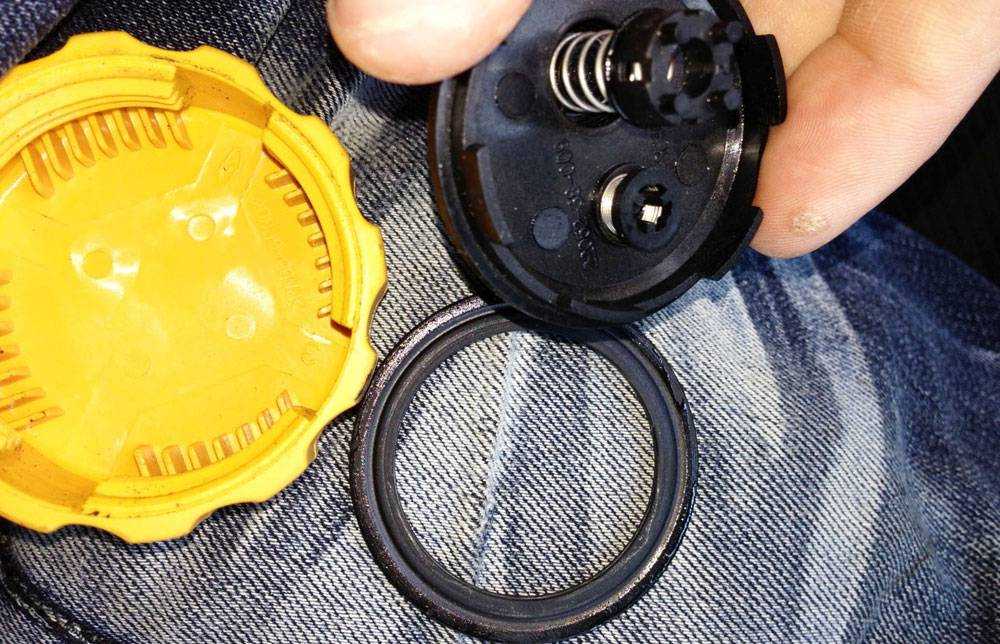

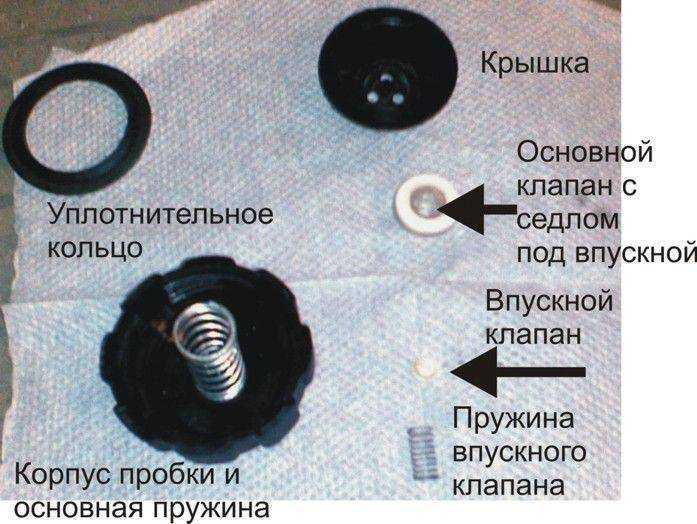

• Проверка пружины. Конструкция каждой крышки радиатора подразумевает наличие пружины, которая служит частью предохранительного клапана. Для проверки нужно сдавить ее пальцами. Если она сдавливается очень легко — значит, она негодная, и ее нужно заменить (в случае, если крышка разборная). Однако чаще всего крышки являются неразборными, поэтому она полностью подлежит замене.
• Проверка атмосферного клапана. Для проверки его нужно потянуть и открыть. Далее отпустить и проверить, чтобы он полностью закрывался. Также в процессе проверки нужно обязательно проверить седло клапана на предмет наличия в нем грязи или отложений, которые могут появиться в процессе испарения старого антифриза. Если грязь или отложения имеются, то вариантов два. Первый — попробовать почистить седло. Второй — заменить крышку на новую. Однако все зависит от степени загрязнения внутренней поверхности вакуумного клапана.
• Проверка срабатывания клапана. Для этого необходимо воспользоваться специальным прибором. О нем чуть далее.

Существует так называемый «народный» метод проверки состояния крышки радиатора. Он заключается в том, чтобы на прогретом (включенном) двигателе пощупать патрубок радиатора. Если давление в нем есть, значит, крышка держит, а если патрубок мягкий — значит, клапан на ней пропускает.

Однако встречается и описание еще одного «народного» метода, который на самом деле некорректен. Так, утверждается, что необходимо сдавливать рукой верхний патрубок, одновременно с этим наблюдая повышение уровня жидкости в расширительном бачке. Или, аналогично, демонтировав конец отводного патрубка наблюдать, как антифриз будет вытекать из него. Дело в том, что столб жидкости приподнимает седло клапана лишь в ситуации, когда давление от силы сжатия будет гораздо больше. На самом же деле жидкость при возрастании давления давит во всех направлениях, и будет приподнимать перепускной клапан лишь «на излишках». И давление охлаждающей жидкости распространяется по всем каналам, а не только в одном конкретном (к седлу).

Проверка крышки подручными средствами

Проверить работу перепускного клапана достаточно просто. Для этого нужно отсоединить любой небольшой патрубок системы охлаждения на двигателе, например, подогрев заслонки или коллектора. Далее необходимо с помощью компрессора с манометром (чтобы знать точное подаваемое давление) необходимо подавать воздух в систему. Значение давления, при котором срабатывает клапан, будет легко определить по шипению и бульканию, исходящему из элементов системы охлаждения

Обратите внимание, что в конце процедуры нельзя резко сбрасывать давление. Это грозит тем, что при открывании крышки антифриз может выплеснуться под давлением

В нормальных условиях для предотвращения этого и предназначен атмосферный клапан

В нормальных условиях для предотвращения этого и предназначен атмосферный клапан.

Из расширительного бачка жидкость попадает в радиатор через обратный клапан. Он удерживает давление со стороны радиатора, однако спокойно открывается в случае, если там имеется полный вакуум. Проверка его проводится в два этапа:

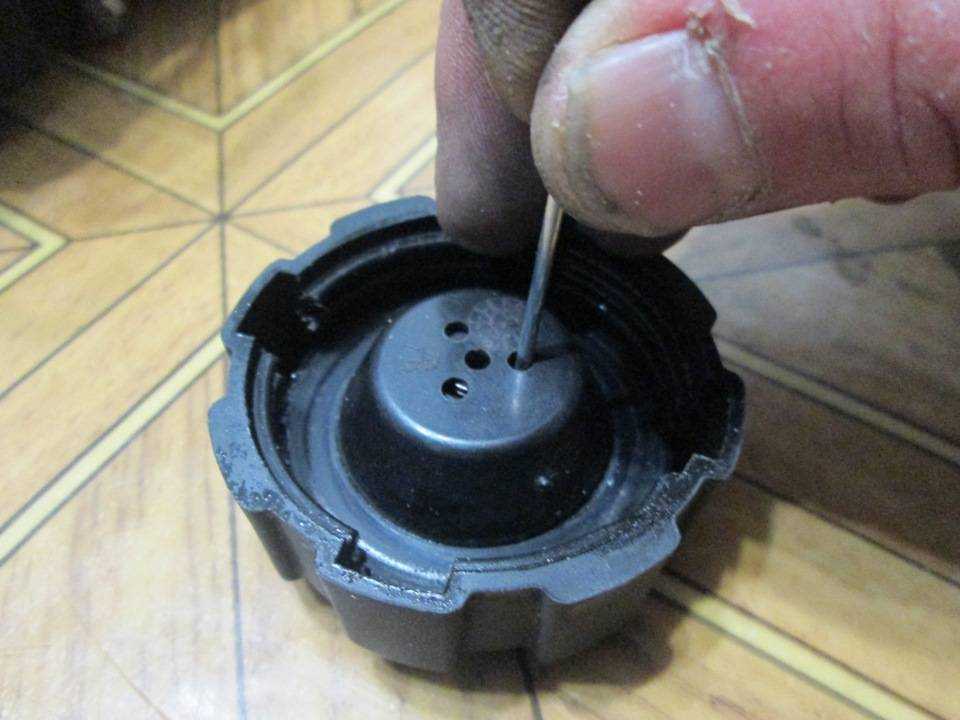

1. Пальцем нужно попытаться приподнять пятачок клапана. В идеале он должен передвигаться с минимальным усилием (без механического сопротивления).
2. На холодном двигателе, когда в радиаторе нет избыточного давления необходимо установить пробку на ее посадочное место. Далее отсоединить трубочку, идущую на расширительный бачок системы охлаждения и через попробовать «надуть» радиатор. Клапан рассчитан на небольшое давление, поэтому у вас наверняка получится вдуть в радиатор небольшое количество избыточного воздуха. Это можно проверить, открутив крышку радиатора вновь. При этом должен быть слышен характерный шипящий звук исходящего из него воздуха. Вместо рта также можно использовать компрессор с манометром. Однако нужно следить, чтобы давление росло не резко.

Какую основную роль играет крышка бачка?

У работающего двигателя, как известно, в системе охлаждения создается давление, отличное от обычного атмосферного. Это происходит в силу того, что охлаждающая жидкость (ОЖ) нагревается вместе с мотором, вследствие чего расширяется – увеличивается в объеме. В результате давление внутри системы охлаждения двигателя (СОД) возрастает, а она не контактирует с внешней средой, и ей некуда сбросить избыточное давление.

С повышенным давлением в СОД разработчики современных автомобилей не борются «радикально» – не пытаются полностью от него избавиться. С помощью крышки бачка его регулируют. Повышенное давление в СОД используют для смещения момента закипания ОЖ. Ведь ни для кого не секрет, что при нормальном атмосферном давлении для воды он наступает при температуре 100 °C, для тосола – 105–110 °C, а для антифриза – 120 °C. Рабочая температура двигателей современных автомобилей очень близка к этим критическим значениям.

Так, например, для карбюраторных ВАЗ она должна находиться в пределах 90–95 °C, а для инжекторных – 97–105 °C.

Однако при некоторых режимах работы двигателя происходит кратковременное повышение его температуры до более высоких значений, что, впрочем, не приводит к выходу из строя исправного мотора, но вызывает такое же нагревание ОЖ. Например, на инжекторных ВАЗ 2109 у жидкости в такие моменты может быть 120–125 °C. Очевидно, что такого нагрева не перенесет даже антифриз. В то же время, возрастание давления любой жидкости приводит к увеличению ее температуры кипения.

Инжекторный ВАЗ 2109

Инженеры, проектирующие двигатели, давно выяснили – чтобы ОЖ не закипала даже при кратковременном критическом нагреве мотора, достаточно поддерживать давление в СОД на уровне 1,1–1,5 кгс/см 2 (1,1–1,5 бар). Более высокая температура не нужна, потому что двигатель на нее не рассчитан, и она приведет к выходу его из строя. А допускать большее самопроизвольное повышение давления, которое может, тем не менее, происходить, не имеет смысла, потому что оно вызовет усложнение процесса изготовления и обслуживания мотора, а также возрастание его себестоимости, так как потребует более прочную и герметичную СОД (более прочные патрубки и расширительный бачок, крепкие хомуты).

Поэтому крышка бачка должна быть герметичной, но только до указанных выше необходимых предельных значений давления, после достижения которых она их поддерживает, соединяя по мере необходимости систему с внешней средой для выпуска сжатого внутри расширительной емкости воздуха.
