Снятие актуатора механизма выключения сцепления автомобиля лада веста

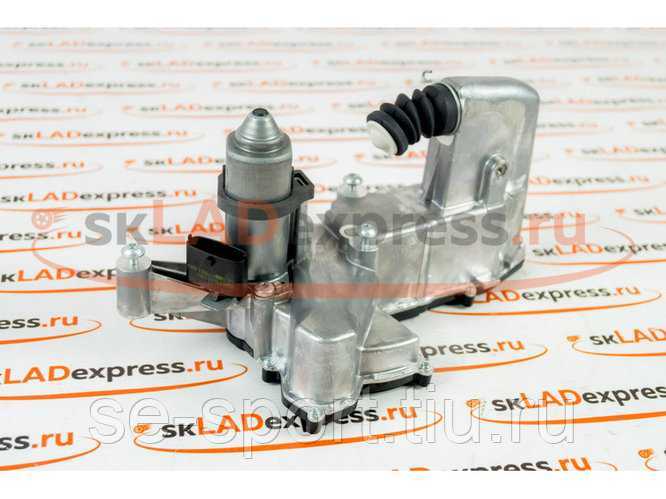

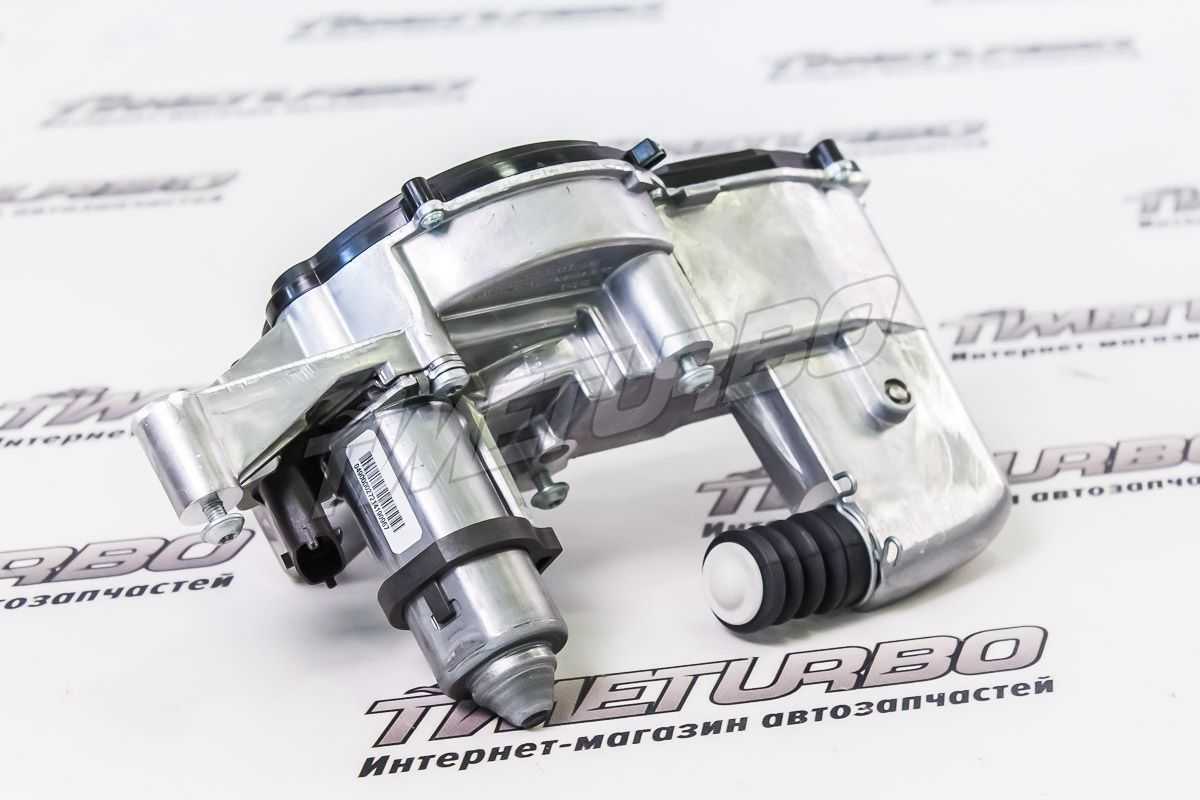

Актуатор сцепления vesta, sw, cross, xray (1.6 и 1.8) с 2015- lada

Исправление ошибок

Неправильный демонтаж устройства может привести к появлению некоторых проблем. Одна из самых распространенных проблем – это взаимное рассогласование установочных мест шестеренок актуатора. Как правило, информации по устранению проблемы, в технической документации не описано. Поэтому сейчас давайте подробно разберемся в данной проблеме сами. Нечего сложного здесь нет, необходимы лишь умелые руки и некоторый уровень смекалки.

Итак, начнем. Перед началом сборки актуатора необходимо демонтировать оба датчика выбора и включения передач. После их снятия необходимо проверить состояние крепления приводов датчиков к валам зубчатых секторов. Следует убедиться в следующем:

  • Проверяем, не откручены ли роторы приводов – если такая проблема есть, то закручиваем их;
  • Проверяем роторы на люфт – если таковой имеется, то его также необходимо устранить.

Роторы следует надежно фиксировать. Как правило, для этого используется специальный резьбовой герметик, который надежно зафиксирует оси на своих местах. На фотографии расположенной ниже видно место расположения каждой из них.

Основной причиной невозможности выполнить синхронизацию коробки на автомобиле, а также причиной возникновения ошибки актуатора – в бортовом компьютере может служить ротор привода, который не имеет должного крепления к валу зубчатого сектора.

Если все в порядке, то переходим к рассмотрению следующего шага. Открываем доступ к зубчатому сектору и устанавливаем их четко по меткам имеющихся на шестернях. На фотографии данные метки обведены и указаны стрелочками.

После установки меток следует прокрутить зубчатые сектора в положения зацепления средних частей секторов, когда данная точка будет достигнута ее необходимо обозначить маркером.

Далее следует прокрутить зубчатый сектор вала против часовой стрелки со стороны ротора, в положение – зубья вверх перед установкой вала выбора, а также переключения передач.

После совершения данных действий, устанавливаем вал выбора передач в сам актуатор вплоть до захода шлицов внутрь промежуточного шестереночного сектора, примерно на 5 миллиметров. Прокручиваем егоза ротор привода датчика выбора передач против часовой стрелки до самого упора пластиковой шестеренки и наконец, вдвигаем вал в актуатор. Здесь ротор привода датчика, должен одновременно с перемещением вала провернуться на угол ровно в 90 градусов против часовой стрелки. Смотрим фото.

После совершения всех этих действий проверяем правильность установки вала выбора и переключения передач, а также проверяем положение зубчатого сектора. Последний должен быть совмещен с выступом корпуса вала. На фотографии все очень хорошо видно.

Убеждаемся в том, что отсутствует взаимное смещение меток нанесенных ранее. Сделать это очень просто на фотографии расположенной ниже отмечены места, которые следует проверить.

Далее необходимо установить датчик выбора передач. Для правильной установки следует выдвинуть вал выбора передач на 15 миллиметров из актуатора, после чего только установить датчик и вставить вал до упора. Прокручиваем датчик вправо до самого упора – крутить следует по часовой стрелке, вплоть до совпадения крепежных отверстий. Закрепляем датчик.

Проверяем положение метки нейтральной передачи и устанавливаем актуатор обратно на свое место. После правильной его установки, прикрепляем клемма аккумулятора и проводим пробный заезд. Если есть какая-то неисправность в переключении передач, а также в их выборе – проверяем все еще раз.

Наверх

Актуаторы линейного перемещения: делаем своими руками

Смотреть галерею

Последовательность работ по изготовлению может быть следующая:

  • На ось электродвигателя прикрепляется резьбовая шпилька.
  • На нее надевается гайка с закрепленным к ней штоком. При вращении двигателя гайка движется по шпильке. Вместе с ней перемещается шток.
  • Подбирается шаг резьбы. Благодаря этому можно регулировать скорость перемещения штока.

Ещё проще получить линейный привод, если добыть зубчатую рейку. Скорость передачи усилия при этом будет самая быстрая. Но есть один минус. Так, усилие передачи, наоборот, останется на самом низком показателе. Максимально энергию передают шпильки М20 и большего диаметра. Вот наш самодельный линейный актуатор и готов. По такому принципу работают замки дверей в большинстве автомобилей.

Замена актуатора сцепления АМТ

Как снять актуатор

  1. Отключить минусовую клемму аккумулятора.
  2. Снят воздушный фильтр двигателя.
  3. Вывернуть винт крепления жгута проводов.
  4. Вывернуть три винта крепления блока актуаторов АМТ.

Установка

Установить актуатор 1, рисунок 8-6, выключения сцепления на кронштейн 3 и завернуть три самонарезающих винта 2. Момент затяжки винтов 7… 12 Н.м (0,7…1,2 кгс.м) (насадка сменная Тогх Т30, вороток, ключ моментный).

Присоединить колодку 4, рисунок 8-5, жгута проводов дополнительного к разъему 2 актуатора 1 механизма выключения сцепления и закрепить жгут на кронштейне 3 двумя скобами 6 крепления.

Установить актуатор 3, рисунок 8-4, выключения сцепления в сборе с кронштейном и жгутом проводов дополнительным на КП, установить на кронштейн актуатора кронштейн шланга отводящего и завернуть, не затягивая, два болта 2 и гайку 4 крепления (головка сменная 13, вороток).

Отрегулировать вылет штока 6, рисунок 8-7, актуатора, для чего необходимо:

  • переместить актуатор 5 в направлении стрелки до касания штоком 6 вилки 7 выключения сцепления и отметить безударным способом положение кронштейна 4 относительно коробки передач.
  • используя отметку дополнительно переместить актуатор в направлении стрелки на величину 6±2 мм и затянуть окончательно два болта 1 и 2 и гайку 3 крепления. Момент затяжки болтов и гайки 16. ..25 Н.м (1,6…2,5 кгс.м) (головка сменная 13, вороток, ключ моментный, линейка или штангенциркуль).

Рисунок 8-7 — Установка актуатора механизма выключения сцепления: 1,2 — болты крепления актуатора к коробке передач; 3 — гайка крепления актуатора к коробке передач; 4 — кронштейн крепления актуатора: 5 — актуатор механизма выключения сцепления; 6 — шток актуатора; 7 — вилка выключения сцепления

Присоединить колодки жгута проводов дополнительного к разъемам актуатора переключения передач, к разъему контроллера управления и к датчику числа оборотов первичного вала.

Закрепить жгут проводов дополнительный скобами, встроенными в жгут, на шланге радиатора отводящем, на кронштейне левой опоры подвески двигателя и на корпусе вентилятора.

Также процесс снятия и установки актуатора механизма выключения сцепления описан в ТИ 3100.25100.20583 ().

Ремонт актуатора Тойота Королла

Актуатор Тойота Королла в разобранном виде

Полная замена актуатора сцепления очень дорогое удовольствие. Поэтому рекомендуется выполнить ремонт актуатора Тойота Королла своими руками.

Первый этап подготовки это проверка сцепления. Разгоняем автомобиль до 50-60 километров/час, переключаемся в ручной режим и включаем пятую скорость. При этом нажимаем газ в «пол», если движение стрелки тахометра совпадает со стрелкой спидометра, то сцепление, скорее всего в полном порядке. После данной проверки переходим непосредственно к ремонту.

Определение ошибки ММТ ToyotaCorolla

Блок DLC3 с контактами CG и ТС

Останавливаем автомобиль, переводим в положение «N», затем выключаем зажигание и стояночный тормоз. При помощи «скрепки» SST соединяем контакт TC и CG блока DLC3 (как на фото). При включении зажигания уберите ногу с педали тормоза. Произойдет запуск системы диагностики (все лампочки на панели начнут моргать). При возникновении каких-либо ошибок будет моргать «красная шестеренка» с периодичностью и интервалом. Если нет проблем, то моргать будет без длительных промежутков.

Как снять актуатор Тойота Королла?

Для того, что бы добраться к актуатору, нам понадобится снять аккумулятор и площадку под него. Затем разъединяем фишки с датчика и двигателя актуатора. Непосредственно снимаем сам актуатор (необходимо открутить 3 болта).

Первое, что нужно сделать, так это отсоединить двигатель от механизма. Чаще всего внутри находится много пыли и грязи, которые нужно очистить. Выполняем проверку щеток, при необходимости делаем замену (если длина менее трех миллиметров). Для определения нежно ли менять моторчик или нет, осмотрите всю проводку (она должна быть свежей, без налета и не приятного запаха гари).

Разборка актуатора Toyota Corolla

Когда привод у нас в руках начинаем разборку его элементов. Открутите крестовидной отверткой крепежи датчика (обязательно запомните положение, в котором он размещен). Под датчиком находится пластинка с усиками, (гайки на шестерку) необходимо открутить. Затем, что бы наш процесс шел в правильном направлении, нужно выставить положение штока. Для этого возьмите отвертку и покрутите крутящийся элемент в пазу, где находится моторчик привода. Тем самым вы начнете регулировать шток. Выставляем его в положение максимально сжатого внутрь.

Пружина актуатора Тойота Королла

Теперь можно откручивать все болты по кругу и вскрывать крышку. Что бы вытащить шток привода, раскручиваем его и достаем. Удаляем смазывающее и прочищаем весь блок. Делаем диагностику всех элементов и выявляем неполадки. Проще всего вытянуть пружину и собрать (для проверки) весь комплект для проверки. Чаще всего это износ втулок или проблема с самим приводом. Но у каждого по-разному, выявлять причины неисправности нужно индивидуально.

При сборке заменяем смазывающее (температурные характеристики масла -40°С  до +250°С). Выполняем обратную процедуру по сбору всех элементов актуатора.

Когда актуатор полностью собран, устанавливаем шток в максимальное положение наружу и «заворот» делаем на пол оборота. На усики устанавливаем датчик и делаем его поворот по часовой стрелке, что бы отверстия болтов элемента совпадали с корпусом. Вилку сцепления хорошо обрабатываем универсальной консистентной смазкой и устанавливаем привод с зазором 5 – 9 миллиметров. Далее делаем установку фишек на двигатель и датчик привода, затем устанавливаем крышку и непосредственно сам аккумулятор.

Выполнение данной процедуры на первый взгляд покажется не легким процессом. Возможно, первый раз будет сложно и не понятно. Но вы наберетесь опыта и будете знать лучше свой автомобиль. Тем более, когда самостоятельно устанавливаешь ремкомплект актуатора сцепления Тойота Королла, это сэкономит деньги и еще чуть-чуть приблизит вас к познанию автомобиля.

Как снять актуатор сцепления своими руками с автомобиля Лада Веста

Работы по демонтажу производятся в моторном отсеке. Для того, чтобы получить доступ к креплению актуатора сцепления, первым делом снимаем воздушный фильтр, для этого отсоединяем патрубки от корпуса фильтра и выкручиваем два крепежных болта, после чего убираем воздушный фильтр в сторону.


После снятия корпуса фильтра приступаем к непосредственному демонтажу актуатора сцепления, для этого выкручиваем крепежный болт колодки проводов (расположение указано стрелкой на фотографии выше).

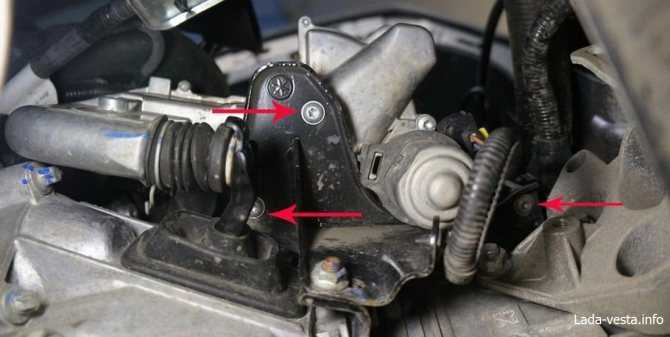

Теперь откручиваем три болта крепления блока актуатора, расположение болтов указано на фотографии выше. После откручивания болтов, снимаем актуатор сцепления потянув его вверх, предварительно отсоединив колодку кабелей. Раскручиваем корпус узла, на этом этапе сложностей возникнуть не должно, разобрав его видим следующую картину:


Внимательно осмотрите рабочие поверхности актуатора на возможные дефекты, при необходимости снимите белый компенсатор.


Пластиковые детали актуатора больное место механизма. Дело в том, что они работают при высоких температурах и со временем смазка испаряется, вследствие чего на деталь увеличивается нагрузка, пластик не выдерживает и трескается, эффективность работы механизма падает, появляются скрипы и другие посторонние звуки. Заказать подобные комплектующие не выйдет их попросту нет в наличии, однако когда проблема касается пластиковых деталей их можно запаять, а актуатор смазать, что значительно продлит срок его службы, а также устранит скрипы.

Проверка и замена щеток

Проверить, являются ли причиной неисправности щетки, достаточно просто. Для этого придется демонтировать сервопривод. Делается это следующим образом:

  • откройте капот;
  • снимите клеммы с аккумуляторной батареи;
  • выньте аккумулятор;
  • демонтируйте площадку, на которой он располагается, открутив четыре болта крепления;
  • после того как площадка будет удалена, вы увидите сам актуатор сцепления.

Далее потребуется отсоединить от него все разъемы (разъем может быть один, однако для современных моделей автомобилей характерно наличие нескольких). После того как провода отсоединены, необходимо открутить три болта, удерживающих сервопривод и демонтировать его.

Вынув актуатор сцепления, внимательно осмотрите его на предмет внешних повреждений, а затем займитесь поиском контактов моторчика – разъемов, которые были отсоединены до этого.

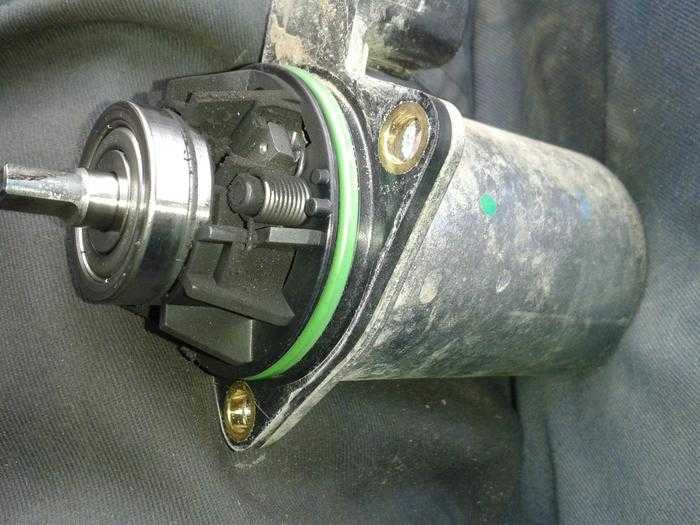

Затем, воспользовавшись шестигранным ключом, открутите три болта, за счет которых моторчик крепится к редуктору. После того как болты будут удалены, снимите моторчик и проверьте его исправность. Для этого необходимо подать на контакты 12-вольтовое напряжение Если двигатель не заработает, можно попробовать прижать щетки отверткой или другим предметом и повторно подключить к батарее аккумулятора. Если моторчик начинает функционировать при условии, что щетки прижаты, значит, неисправность вызвана именно ими. Если же реакции не возникает независимо от положения щеток, значит, требуется его замена на новый.

Рекомендуем

«Замена сцепления форд фокус: подробная инструкция» Подробнее Оценив моторчик визуально, разберите его на две половины, скорее всего, для этого придется приложить определенные усилия. Внутри корпуса вы увидите магниты, а также якорь крышки с подшипником и элементом питания.

Демонтировав эту часть двигателя, можно приступать к замене щеток. Для этого снимается пластиковая крышка, удерживаемая подшипником. Чтобы снять подшипник, нужно воспользоваться двухлапым доработанным съемником. Стандартные съемники не помогут справиться с задачей. Кроме того, запаситесь щеточным узлом от генератора ВАЗ.

Еще одним необходимым инструментом, без которого не обойтись при замене щеток актуатора сцепления, являются тиски. Якорь нужно вставить на место и аккуратно зажать. Лапки съемника подтачиваются до определенного размера, после чего он располагается на якоре, чтобы снять подшипник. Здесь вы столкнетесь со сложностью, заключающейся в том, что вал съемника не упирается в якорь. Справиться с этой проблемой можно, просто подложив ключ. В целях безопасности лапки съемника нужно стянуть скотчем или изолентой, тогда они будут точно зафиксированы на подшипнике. Гаечный ключ послужит рычагом, с помощью которого и будет сниматься подшипник.

После демонтажа подшипника наступает очередь удаления пластиковой крышки. Для этого нужно просто снять ее, предварительно вытащив якорь.

Убрав старые щетки, замените их на новые, тщательно припаивая каждую щетку к контактам на разъеме. Делается это при помощи паяльника, олова и канифоли. Сама пайка производится с соблюдением необходимых правил. Прежде чем приступить к ней, провода требуется очистить, удалив с них налет, следы окисления и т. п. Эта работа должна быть выполнена качественно, поскольку в процессе эксплуатации автомобиля актуатор сцепления подвергается вибрационным нагрузкам, что в итоге приведет к обрыву плохо припаянных проводов.

Заменив щетки, соберите актуатор сцепления в обратном порядке и оцените его работу в процессе эксплуатации автомобиля. Выполненные действия справятся с неисправностью и продлят жизнь двигателя.
