KIA Sportage 2.0, 141, МТ, LPG › Бортжурнал › Два замера клапанов. Не Регулировка — 122 779 км (06.01.2018) — 138 857 км (05.11.2018)

Вкратце — замена шайб еще не потребовалась.

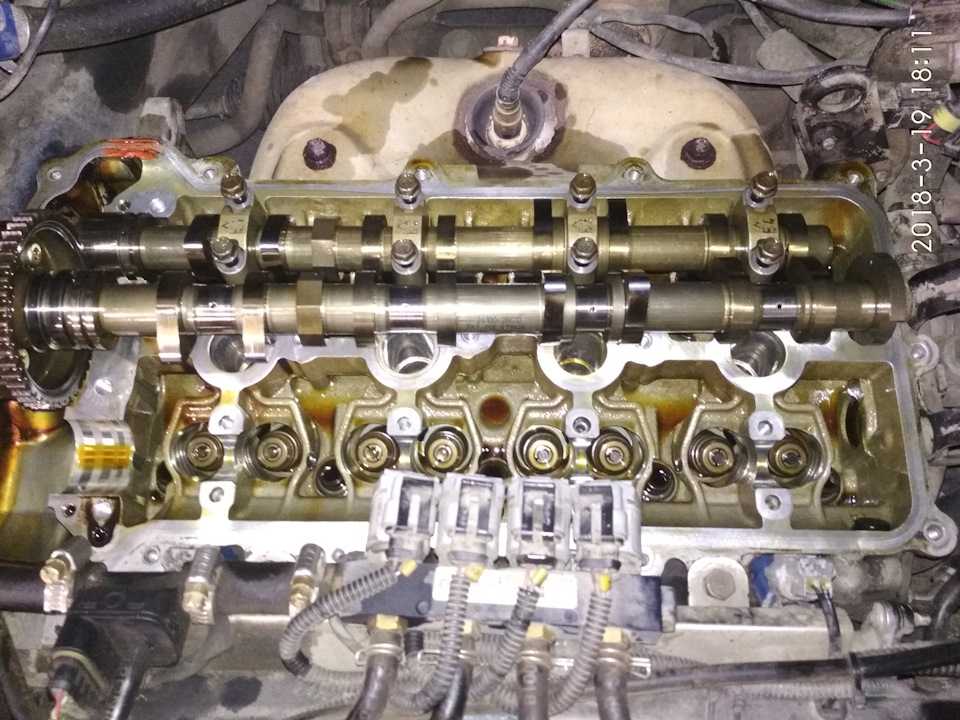

— не грех замерить тепловые зазоры клапанов.

Из книжки по двигателю G4GC известно что цифры зазоров должны быть такими

Скопировал оттуда информацию, ту же что и на картинке.

впускные клапаныноминальное значение 0.20 ммпредельное значение 0.12-0.28выпускные клапаныноминальное значение 0.28 ммпредельное значение 0.20-0.38

Точных щупов с шагом 0,01 у нас не было. Потому мерили тем что есть, то есть жигулекскими.

Все клапана имели примерно одинаковый зазор.Впуск 0,25-0,3, Верхняя часть предела. Так удалось померить. 0,3 не проходит. 0,25 входит.Это такой запас зазора с завода? или он увеличивается со временем?

Выпуск 0,2-0,25 Нижняя часть предела.

Решение — поездить еще тысяч 20-30.

Пока запланирую на 150 000 км.

Купил одну шайбу для образца.

Экзист в очередной раз дурит. Продает под видом оригинала

Шайба диаметром 30 мм. Цены от 100 до 400.В Тольятти есть контора которая производит и продает любые размеры. Есть у них и с диаметром 30 мм.Точность отражает место производства ), шаги жигулевские — 0,02 и 0,03. При желании можно подобрать в общем.

Их всего 61 штука.Вначале и в конце шаг 0,02.В середине 0,01.

ПРОКЛАДКА ТОЛКАТЕЛЯ КЛАПАНА

Ну и если это важно — ГБО стоит 40 000 км. ( с 82 730 км). Если делать самому, то— Веер щупов с шагом 0,01 стоит около 2000 р

Отдельные щупы по 50 р.— Микрометр около 2000.Плюс прокладка крышки и свечей.Плюс работа

Если делать самому, то— Веер щупов с шагом 0,01 стоит около 2000 р. Отдельные щупы по 50 р.— Микрометр около 2000.Плюс прокладка крышки и свечей.Плюс работа.

Кому почем делали эту работу в сервисе. В сервисах мне озвучивали от 10000 до 70 000 р )))))И еще у меня гидрокомпенсаторы говорили)

138 857 км (05.11.2018)

При замене прокладки клапанной крышки —— 138 587 км. (05.11.2018) — Повторное устранение течи масла из под клапанной крышкизамерил тепловые зазоры клапанов. Мерил первый раз в жизни.Купил такой щуп.

Получились такие цифры.

(ранее было такВсе клапана имели примерно одинаковый зазор.Впуск 0,25-0,3, Верхняя часть предела. Так удалось померить. 0,3 не проходит. 0,25 входит.Это такой запас зазора с завода? или он увеличивается со временем?

Выпуск 0,2-0,25 Нижняя часть предела. )

И вот думаю, то ли я неправильно намерил, то ли щупы неправильные) или причина что до этого мерили другими щупами) и все зазоры снизились сразу на 0,05. Попробую найти микрометр и замерить толщину щупов.

Выпуск весь надо регулировать.А впуск можно сказать в идеале.

К каким значениям надо стремиться при регулировке?Нормы такие:впускные клапаныноминальное значение 0.20 ммпредельное значение 0.12-0.28выпускные клапаныноминальное значение 0.28 ммпредельное значение 0.20-0.38

Выпуск стараться делать 0,28? Зазор со временем уменьшается?или сделать 0,38 — и тогда следующая регулировка понадобится очень не скоро?)Какая логика должна быть?Уж подскажите если знаете )

И надо собраться с духом и делать) узнать какие шайбы стоят. И закупаться.

Регулировка клапанов ДВС: что такое и для чего нужна

Ими управляет распределительный вал. Стандартное положение клапанов — закрытое. Чтобы открыть их, распредвал вращаясь надавливает специальными кулачками непосредственно на сам клапан ,или через коромысла.

Зачем нужна регулировка?

При работе ДВС из за нагрева расширяется металл, из которого состоят элементы клапанного механизма. Соответственно, немного меняются размеры и форма деталей. Необходимо следить, чтобы между кулачком распредвала и клапаном соблюдалось определенное расстояние. Его называют тепловым зазором. При его нормативном значении клапаны закрываются герметично и открываются достаточно, для нормальной работы мотора.Если наблюдаются отклонения зазоров (в большую или меньшую сторону), то газораспределительная система авто перестает корректно работать. И чтобы вернуть ей прежний функционал (или не допустить его нарушения), потребуется своевременная регулировка клапанов.

Каким должен быть тепловой зазор?

Указать точное значение не представляется возможным, так как оптимальную величину зазора производитель определяет индивидуально для каждого мотора. Тем более, что даже в рамках одного ДВС для впускных и выпускных клапанов нужный параметр аналогично отличается. Последние сильнее нагреваются при эксплуатации, и стандартный тепловой зазор у них больше.

Узнать оптимальные значения можно, заглянув в техдокументацию автомобиля. Там же будет указано, как часто следует настраивать клапанный механизм. В среднем, регулировку производят каждые 30-80 тысяч км.

Примечание! Некоторые моторы оборудованы гидрокомпенсаторами, которые предназначены для автоматической регулировки зазора. Такие ДВС не нуждаются в настройке клапанов. Однако, сами гидрокомпенсаторы со временем могут выйти из строя и перестать корректно справляться со своей задачей. Это можно выявить по тем же признакам, что и отклонения зазора. Если устройства утратили работоспособность, то их следует заменить.

Что произойдет, если своевременно не регулировать клапаны?

Независимо от того, будет зазор слишком большим или маленьким, последствия окажутся негативными для мотора и ГРМ. При увеличенном значении клапан открывается не до конца и несвоевременно, поэтому цилиндры не успевают наполниться, как и не полностью удаляются отработанные газы. Вследствие чего падает мощность двигателя. Кроме того, клапанный элемент в таких условиях быстро приходит в негодность.

При слишком маленьком зазоре клапан не полностью закрывается, нарушается герметичность системы, снижается компрессия, как и скоростные/динамические характеристики авто. Также, на тарелке и штоке скапливается слой продуктов сгорания от раскаленного топлива. Это в итоге приводит к «прогару» клапана — он разрушается.

Признаки неправильного зазора

Стоит отметить, что появление симптоматики лучше предупредить и своевременно провести регулировку. Но если момент уже упущен, то определить нарушения зазора можно по следующим признакам:

• увеличенный расход топлива;
• слишком шумная работа мотора, появление характерного звенящего постукивания в верхней части ДВС;
• нестабильный запуск на «холодную»;
• уменьшение мощности мотора.

Примечание! Большинство из перечисленных симптомов не всегда означают отклонения зазора. Они могут уведомлять и о других неисправностях авто.

Как выполнить регулировку клапанов?

В первую очередь необходимо приобрести щупы — инструменты для измерения зазора. Можно попробовать обойтись и без них, но и результат мероприятия тогда вряд ли окажется удовлетворительным. Потому Моторпейдж рекомендует предварительно обзавестись щупом и не пользоваться «кустарными» методами.

ВАЖНО! Регулировка выполняется исключительно на холодном двигателе!

Процедура регулирования может отличаться на разных моделях авто. По этой причине последующая инструкция носит общий характер:

• установка поршня цилиндра в верхнюю точку сжатия (для этого нужно провернуть коленчатый вал по часовой стрелке), оба клапана закрыты;
• измеряется зазор с помощью щупов;
• освобождается нужная контргайка;
• регулировочный винт или болт подкручивается/раскручивается (зависит от того, каким требуется сделать зазор);
• контргайка закручивается.

Затем снова проверяется зазор. Если он отличается от нормы, указанный алгоритм производится заново.

Примечание! Регулировка клапанов ДВС — кропотливая процедура, с которой новичок в автообслуживании может не справиться. Последствия неправильных зазоров со всеми вытекающими обозначены выше. Поэтому, во избежание неприятных последствий, эксперты MotorPage.Ru считают, что будет правильнее доверить регулировку специалистам автосервиса.

Признаки и последствия неправильного зазора

После запуска двигателя, он сам и все его детали, начинают значительно нагреваться и автоматически расширяться

Также стоит принимать во внимание естественный износ соприкасающихся между собой элементов. Всё это является основанием для обеспечения строго установленных зазоров между определёнными деталями. Отклонения от нормы в состоянии привести к определенным проблемам

Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую

Отклонения от нормы в состоянии привести к определенным проблемам. Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую.

Слишком большой зазор

Если зазор будет больше нужного размера, водитель начнёт слышать характерное цоканье мотора, постепенно уходящее вместе с прогревом автомобиля. При увеличенном зазоре кулак распредвала не продавливает рокер клапанного стержня, а начинает просто стучать по нему.

Подобная долговременная ударная нагрузка приводит к таким неприятным последствиям, как:

• значительное уменьшение срока службы клапанов;
• расклёпывание;
• скол торца, что ещё больше увеличивает зазор;
• повышение шума в работе двигателя.

Одновременно с этим уменьшается мощность двигателя, по причине серьёзного нарушения газораспределительных процессов.

Слишком маленький зазор

При очень маленьком зазоре автомобильный двигатель не сможет полностью реализовать свои функциональные возможности. Это автоматически скажется на общих скоростных и динамических характеристиках транспортного средства. Одновременно с этим будет наблюдаться значительный перегрев всех выпускных клапанов с оплавлением их краёв. Среди основных последствий сниженного размера зазора можно отметить следующие факторы, основанные на потере герметичности камеры сгорания:

1. Уменьшение компрессии, за счёт выброса топливовоздушной смеси.
2. При рабочем ходе отработанные и раскалённые газы прорываются и приводят к сильному прогару клапанов.
3. Тарелки перестают касаться сёдел, что нарушает теплоотдачу.
4. Клапаны нагреваются до температуры, при которой значительно увеличиваются такие показатели, как коррозия и окисление.

На основании всего сказанного выше можно сделать вывод, что регулировку зазоров нужно производить в обязательном порядке. Процесс должен быть осуществлен при наличии таких признаков, как:

• в верхней части головки блока установленных цилиндров отмечается посторонний, немного звенящий шум;
• проведённый ремонт газораспределительного механизма;
• регулировка производилась более 20 тысяч километров назад;
• явное снижение отдачи двигателя;
• повышение расхода топлива.

Двигатели современных авто устроены таким образом, что тепловые зазоры нужно регулировать вручную. Для кого-то это может показаться простым, кто-то считает данный процесс серьёзным и ответственным. Здесь всё зависит от опыта водителя, от наличия определённых навыков и инструментов. Кроме того, нет никакой разницы между дизельными и бензиновыми двигателями. Процесс регулировки осуществляется здесь по одинаковой схеме.

Желательно совместить регулировку с заменой масла. Это позволит избежать попадания в двигатель грязи, песка и пыли.

Регулировка клапанов на ваз 2101

Главная › Легковые › ВАЗ ›

Добро пожаловать!

Регулировка клапанов — на данный момент это неотъемлемая часть всех двигателей на которых отсутствуют гидро-компенсаторы.

А что такое гидро-компенсаторы? Если сказать вкратце, то благодаря ним клапана открываются и закрываются с максимально ровным зазором, в связи с чем клапана уже не нуждаются в периодической регулировки, а так же создается ровный их ход благодаря которому двигатель работает тише и мягче. Но сегодня речь пойдёт не о гидро-компенсаторах а регулировки клапанов на автомобилях «Классического» семейства.

Примечание!

Для регулировки вам понадобятся следующие инструменты: Во-первых запаситесь основным набором гаечных ключей, а так же понадобятся отвёртки, плоский щуп для регулировки клапанов толщиной «0,15 мм» и в завершение нужно будет запастись специальным ключом для проворачивания коленчатого вала! (Если специального ключа нет, то в таком случае вместо него можно будет воспользоваться головкой «на 36»)

Когда нужно регулировать клапана?

Клапана требуют регулировки при:

1. Появлении стука в области где расположены клапана, соответственно стук можно будет услышать лишь при работе двигателя автомобиля.
2. А так их обязательно необходимо регулировать после проведения работ, в ходе которых с автомобиля снимался распредвал.

Примечание!

Для заметки учтите одну важную деталь, при эксплуатации автомобиля у клапанов со временем появляются зазоры, которые не приводят к аварийным поломкам двигателя а лишь нарушают его работу в следствии которой детали клапанного механизма будут быстрее изнашиваться!

Как отрегулировать клапана на ВАЗ 2101-2107?

• Для начала снимите крышку головки блока. (О том как снять крышку головки блока, читайте в статье, «Установка фаз газораспределения по меткам», в рубрике «снятие», с пункта 1-10)
• После чего установите поршень четвертого цилиндра, в положение ВМТ. (О том как установить поршень четвертого цилиндра в положение ВМТ, читайте в статье «Установка поршня четвертого цилиндра в положение ВМТ»)
• Затем отрегулируйте «восьмой и шестой» клапан, но прежде чем начать их регулировать, проверьте нуждаются ли они в регулировке, для этого:

1. Вставьте в зазор клапана щуп и посмотрите как он будет там перемещается.

Примечание!

Когда вы вставите щуп в зазор, он должен будет перемещаться там с небольшим трудом, если же он спокойно входит в зазор и выходит из него, то в таком случае клапан нуждается в регулировке!

Если клапана нуждаются в регулировке, то:

1. Вставьте в «шестой или же в восьмой» клапан щуп и после чего ключом, который указан под буквой «Б» ослабьте контр гайку.
2. А в то же время другим ключом выставите нужный для вас зазор в клапане, отвернув для этого или же затянув регулировочный болт который помечен буквой «А».
3. И под завершение операции затяните болт, который указан под буквой «Б».

Далее чуть ниже читайте рубрику «Последовательность регулировки клапанов», и отрегулируйте все оставшиеся клапана на вашем автомобиле.

В какой последовательности нужно регулировать клапана?

Примечание!

Прежде чем вы приступите к изучению запомните одну вещь которая будет указана в инструкции а именно в ней будет сказано, что коленчатый вал нужно будет провернуть на «180°» что означает на пол его оборота! (Обороты коленвала легко понять, следя за меткой на рапредвале)

1. Начинать регулировку клапанов следует:

Сперва с «шестого и восьмого» клапана.

Затем вам нужно будет провернуть коленчатый вал по часовой стрелки, строго на 180° и после чего приступить к регулировке «четвертого и седьмого» клапана.

Далее опять проверните коленчатый вал на 180° по часовой стрелки, и отрегулируйте уже на этот раз «первый и третий» клапан.

И под завершение работы снова проверните коленчатый вал на 180° по часовой стрелки, и после чего отрегулируйте «второй и пятый» клапан.

Важно!

• Не нарушайте очередность регулировки клапанов!
• Клапана нужно регулировать только на холодном двигателе!

• Для новичков!
• Вопрос: Как выглядит щуп регулировки зазоров?
• Примечание: На фото изображено две разновидности щупов!

Дополнительный видео-ролик:

Специально для вас мы подготовили интересный видео-ролик просмотрев который большинство вопросов по регулировки клапанов у вас скорее всего отпадёт, но а если всё таки вопросы останутся, то в таком случае задавайте их в х и мы вам на них ответим.

Зазоры в клапанах ВАЗ-2108-09-099

На переднеприводных автомобилях ВАЗ, в отличие от «классических» Жигулей, РК осуществляется с помощью подбора толщины регулировочных шайб, в продаже есть шайбы размерами от 3,0 до 4,5 мм. В некоторых случаях требуются шайбы меньшего размера, например, 2,5 или 2,8 мм, но они нужны в основном тогда, когда изнашиваются под клапана посадочные седла в головке блока цилиндров.

ТЗ 2108-09 регулируются на холодном двигателе, зазор выставляется:

• для выпускных клапанов – 0,35 мм (плюс-минус 0,05 мм);
• для впускных – 0,20 мм (плюс-минус 0,05 мм).

Практика показывает, что зазор 0,35 мм и более – слишком большой, клапана стучат, поэтому оптимальный вариант – это установка 0,25-0,3 мм по кругу.

Согласно заводской инструкции РК на 8-клапанных двигателях 2108 и 21083 осуществляется следующим образом:

• устанавливаем валы по меткам первого цилиндра (коленвал и распредвал) и прокручиваем еще по часовой стрелке 40-50 градусов, регулируем 3-й и 1-й клапан (по счету от передней части ДВС);
• делаем поворот к/вала на 180 градусов, производим регулировку 5-го и 2-го клапана;
• еще через 180 – 8-й и 6-й;
• еще через 180 – 7-й и 4-й.

На практике ТЗ так не все регулируют, проще регулировка делается следующим образом:

• на ВМТ первого цилиндра – 1, 2, 3, 5 клапана;
• на ВМТ 4-го цилиндра (при повороте коленвала на 360 градусов) – 4, 6, 7 и 8 (все остальные).

Регулировка клапанов ВАЗ-2107, ВАЗ-2106, ВАЗ-2101

Добрый день дорогие друзья. Сегодня мы вам расскажем как самостоятельно максимально точно произвести регулировку клапанов на ВАЗ-2107, ВАЗ-2106, ВАЗ-2101, да и на любом другом классическом двигателе.

Поскольку рокера, клапана имеют свойство изнашиваться, обычным щупом на уже побегавшем двигателе идеально настроить клапана ну никак не получится, все равно будет погрешность, причем в зависимости от выработки тех или иных деталей головки двигателя данная погрешность может быть достаточной большой.

Дабы избежать проблем, мы используем для регулировки клапанов микрометр. Он идеально подходит для данной задачи, позволяет отрегулировать маскимально точно клапана в независимости от степени изношенности деталей двигателя.

Итак, у нас есть рейка для регулировки с индикатором (микрометром) и остывший двигатель (регулировка клапанов производится на ХОЛОДНОМ двигателе). Отмечу, что я бы рекомендовал перед регулировкой клапанов сверить все метки ГРМ и произвести натяжку цепи.

Итак, поехали, для начала снимаем с авто «кастлюлю» карбюратора, сдергиваем с нее шланг сапуна и убираем в сторону, затем отцепляем привод педали газа, затем откручиваем и снимаем клапаную крышку двигателя.

Так же рекомендуем перед регулировкой снять крышку с распределителя зажигания — будет намного удобнее. Вот как выглядит наш двигатель после всех этих процедур:

• Еще в качестве рекомендации посоветуем выкрутить свечи — без них двигатель прокручивать будет гораздо легче. Проворачиваем двигатель, специальным ключом за маховик до совмещения меток на звездочке распредвала с меткой на корпусе подшипников, как на фото ниже:
• Одновременно с этим должны совпасть метки на шкиве коленвала и на двигателе.

Что бы было удобнее регулировать клапана, берем яркий маркер и ставим метки на звездочке распредвала через каждые 90 градусов относительно заводской метки. Лучше сделать это с лицевой стороны звезды распредвала.

1. В принципе по этому мануалу можно регулировать как щупом так и рейкой, но в данной статье мы опишем именно вариант с рейкой, он более точный.
2. Ну чтож, берем рейку и прикручиваем ее на крепление постели распредвала:

Обратите внимание вот на какой момент, если до упора закрутить все три винта рейки, то она будет болтаться. Поэтому сначала закручиваем крайние винты до упора а потом начинаем откручивать средний болт до тех пор пока он не зафиксирует рейку в неподвижном состоянии

Затем надеваем на рейку индикатор:

• И ставим его лапкой на краешек кулачка регулируемого клапана, как на фото ниже:
• Далее цепляем специальным захватом кулачок и тянем его вверх, показания прибора должны измениться на 52 деления:

Если показания отличаются в ту или иную сторону, то клапан подлежит регулировке. Для этого берем крепкий ключик на 17 и ослабляем контргайку, как на фото ниже.

А затем регулируем зазор клапана ключиком на 13 в большую или меньшую сторону в зависимости от показаний микрометра.

Проверяем правильность регулировки снова по микрометру и если все правильно, то затягиваем обратно контрагайку, придерживая при этом болт ключом на 13. После того как обтянули клапан, повторно проверяем зазор, дело в том что из за затяжки стопорной гайки он может слегка уменьшиться, и нужно приноровиться брать зазор слегка с запасом.

При регулироке щупом все несколько проще — просовываем щуп в зазор (сам щуп видно на втором фото он вставлен в зазор первого клапана). Щуп должен ходить с легким защемлением

Кстати особое внимание следует уделить качеству щупа. Теперь немного подробнее распишем про порядок регулировки клапанов

В положении когда у нас совмещены метки на распредвале и шкиве коленвала регулируем 6 и 8 клапаны. После регулировки проворачиваем двигатель. Коленвал у нас провернется на 180 градусов, а распредвал и бегунок распределителя зажигания всего лишь на 90, вот для контроля этого мы и наносили ранее метки маркером.

Провернув распредвал на 90 градусов (коленвал проворачивается при этом на 180) регулируем 4 и 7 клапаны

Проворачиваем еще на 90 градусов (получается распредвал на 180 коленвал на 360) и регулируем 1 и 3 клапаны. Делаем еще один поворот на 90 градусов ( распредвал в общем провернулся на 270 коленвал на 540) и регулируем 2 и 5 клапана. По окончании процедуры регулировки можно еще раз прокрутить все по кргу дабы проверить правильность регулировки.

Ну вот вы и научились самостоятельно регулировать клапана на ВАЗ-2107, ВАЗ-2106, ВАЗ-2101 да и в принципе на любом классическом двигателе (кроме роторного)

Когда нужно регулировать клапана: советы для «чайников»

Это чисто дилетантская постановка вопроса. По-научному операция эта называется «регулировкой тепловых зазоров в приводе клапанов».

Из школьного курса физики мы знаем, что при нагревании все предметы увеличиваются в размерах. Таким образом, наличие определенного зазора на холодном двигателе гарантирует, что при нагреве клапан будет плотно садиться в седло, обеспечивая требуемую компрессию в цилиндре. Неверная регулировка (этим часто грешат в погоне за бесшумностью) уменьшает компрессию, так как охлаждение клапанов резко ухудшается.

Если впускные клапана еще как-то охлаждаются поступающей в цилиндр смесью, то выпускные прогорают, поскольку омываются газами со средней температурой 1100 -1200°. Герметичность их нарушается, компрессия падает, и наступает необходимость ремонта головки.

На отечественных машинах такой ремонт обходится от 7 тысяч рублей до 15 тысяч рублей. На иномарках дороже. Так, может, один раз в 20 тысяч км пробега не пожалеть 700 – 1000 рублей, отрегулировать клапана? И двигатель воздаст вам сторицей.

Теперь еще несколько советов тем, кто собирается в автосервис, чтобы отрегулировать клапана на своей машине.

Клиенты в ремонтную зону, как правило, не допускаются. В этом случае вам остается только довериться мастеру, потому что вы все равно не узнаете: ремонтировали машину, или она просто так простояла. Но в тех случаях, когда работа выполняется в присутствии клиента, вы имеете полное право знать все нюансы. Особенно, если вы там впервые.

Стоять над душой мастера, конечно, не нужно, но посмотреть с безопасного расстояния, как производится работа, вы вправе.

Некоторые мастера в погоне за бесшумностью «зажимают» клапана, которые впоследствии прогорают, и клиент «попадает» на ремонт головки блока. Ремонт этот дорогой, поэтому нелишним будет поинтересоваться у мастера, какие зазоры он делает на впускных и выпускных клапанах.

Если зазоры отрегулированы правильно, дальше все будет зависеть от качества топлива. Часто бывает, что клиент обратился слишком поздно, и прогар клапанов уже начался. Такое встречается, когда водитель «перекатал» интервал между регулировками, или купил машину с рук. Обычно продавец клянется и божится, что все отрегулировано. Но лучше заехать на СТО и проверить.

Разумеется, речь идет о двигателях, где регулировка клапанов предусмотрена.

Источник

Регулировка клапанов Газель Некст

На основе двигателя УМЗ 4216 разработан двигатель Эвотек (УМЗ Evotech). Модернизация, в основном, коснулась блока цилиндров, а принцип и конструктивные элементы газораспределительного механизма остались неизменными. Обеспечена автоматическая регулировка тепловых зазоров клапанов с компенсаторами. Двигатель 4216 евотеч, как часто его называют владельцы с установленными гидрокомпенсаторами эксплуатируется на автомобилях Газель Next. Порядок регулировки ничем не отличается от процедуры обслуживания газораспределительного механизма УМЗ 4216. Исключение только в демонтаже клапанной крышки. Клапанная крышка выполнена из пластика и крепится к головке блока цилиндров десятью болтами (на 4216 крепление крышки осуществляется шестью болтами).

Если неправильно выставил зазоры клапанов

После 5-10 минут работы, мотор набирает рабочую температуру (это около 90-100 градусов). По закону физики, все детали начинают расширяться. От того, слишком большие или слишком маленькие зазоры клапанов, износ двигателя будет разным.

Слишком большой зазор

Если зазор больше номинального, то звук работы двигателя будет отличаться. По мере постепенного нагрева двигателя, будет исчезать такой необычный звук (цоканье).

Если клапанный зазор большой, то кулак распределительного вала не давит рокер стока клапана, а стучит по нему.

Если в таком режиме двигатель будет работать долгое время, то:

• срок службы клапанов уменьшается;
• торец штока клапана может отколоться;
• расклепывание;
• будет повышенный уровень шума работы ДВС.

Так как газораспределительные фазы нарушены, мощность двигателя может упасть в два раза.

Слишком маленький зазор

В этом случае, клапан полностью не открывается, выхлопные газы полностью не успевают вылететь, отсюда появляется потеря мощности двигателя. Тарелки клапанов будут перегорать из-за повышенного перегрева.

Последствия малого зазора клапанов:

1. Низкая компрессия в цилиндрах.
2. Отработанные газы не успевают удалиться через маленький зазор и края клапанов сгорают.
3. Тарелки клапанов не плотно садятся в свои посадочные места.
4. Высокая нагрузка на ременный или цепной привод ГРМ.

Что в итоге

Стоит еще раз отметить, что для точности измерения двигатель оптимально остудить до 20 °С, после чего произвести замеры. Измерять зазоры требуется, как минимум, дважды. Распределительный вал необходимо проворачивать с учетом полного оборота. Если зазоры не совпадут, тогда измерения нужно производить повторно. Для точного определения оптимально иметь под рукой несколько щупов разной толщины.

Добавим, что использование больших или меньших по размеру регулировочных шайб крайне не рекомендуется. Под этим следует понимать как установку маленьких шайб, так и незначительную обточку элементов большего диаметра перед монтажом. В таких случаях разумным выходом из положения может быть обычная перестановка уже имеющихся на моторе шайб местами. Дело в том, что указанные детали являются сильно нагруженными. Изначальное несоответствие требуемым размерам в меньшую сторону и любые сторонние манипуляции по подгонке могут привести к ускоренному износу шайб, неполадкам в работе двигателя или выходу из строя самого ДВС.
