Снятие головки блока цилиндров автомобильного карбюраторного двигателя

Причины, по которым может потребоваться замена ГБЦ

Наиболее распространённой причиной, при которой требуется снятие головки, является смена прокладки ГБЦ. Кроме плановой процедуры может потребоваться срочная диагностика и снятие при подозрении на нарушение герметичности головки блоков цилиндров. Деталь отвозится в специализированные центры, которые имеют необходимое диагностическое оборудование.

О том, для чего нужна гильзовка блока цилиндров и каким образом она осуществляется, читайте в материале нашего автора.

Ещё одной распространённой причиной замены ГБЦ выступает перегрев двигателя. Единичное сильное «закипание» двигателя может привести в основном только к выходу из строя самой головки. Хуже, если перегрев небольшой и будет сохраняться в течение продолжительного времени. Регулярный перегрев приведёт не только к выходу из строя самой ГБЦ, но и может стать причиной растрескивания стальных вкладышей в седлах клапанов, а также деформацией двигателя.

Замена прокладки головки блока цилиндров ваз 2106

В случае износа прокладки головки блока на автомобиле ваз 2106 необходимо будет делать ремонт, а именно производить замену прокладки головки блока цилиндров. Для выполнения ремонтных работ нам потребуются гаечные ключи на «8» «10» «13» «17», отвертка, наличие плоскогубцев и динамометрический ключ (для контроля силы затяжки болтов). Для замены прокладки необходимо выполнить демонтаж следующих деталей, которые нам будут мешать работать:

1. Прежде всего стоит освободиться от крышки головки блока цилиндров, подробнее об этом было написано в статье про замену прокладки крышки головки блока цилиндров.
2. Аккуратно слейте в заранее подготовленную емкость всю жидкость с системы охлаждения.
3. Обесточте ваш автомобиль, отсоеденив аккумуляторную батарею, а так же провод массы, который прикручен болтом к блоку цилиндров.
4. После чего вам следует ослабить хомуты крепления патрубков системы охлаждения и снять их. Вместе с этим ослабить и снять перепускной шланг термостата и подводящий шланг радиатора.

1. В процессе выполнения ремонтых работ вам будет мешать крышка распределителя зажигания, которую необходимо снять вместе с проводами свечей зажигания, даже можно снять и полностью распределитель, так как без крышки он более будет подвержен повреждению.
2. От карбюратора следует отсоеденить шланг вакуумного регулятора распределителя зажигания и шланг подогрева.
3. Произведите снятие воздухозаборника, уберите все тяги дроссельной заслонки в сторону, чтобы они в процесе работы не доставляли неудобства. Так же вам необходимо снять с головки блока цилиндров датчик контроля температуры, отодвиньте резиновый колпачок, отсоедените провод и выкрутите датчик.

1. Следующим шагом замены прокладки головки блока цилиндров необходимо совместить метки на звездочке привода распределительного вала с меткой на корпусе подшипника респредвала, данное действие необходимо совершить, чтобы исключить при обратной сборке необходимость повторной установки фаз газораспределения, проделав данную операцию разогните края стопорной шайбы крепления звездочки и отверните болт крепления при этом не снимая саму звездочку.
2. Ослабьте гайку натяжителя цепи примерно на пол оборота, возьмите отвертку и ей отожмите башмак натяжителя, после чего цепь ослабнет и теперь можно будет обратно затянуть гайку натяжителя.
3. Теперь уже можно полностью выкручивать болт крепления звездочки и снимать ее, зафиксируйте цепь, чтобы она не упала.
4. На следующем шаге вам необходимо снять корпус подшипников распредвала, для этого необходимо отвернуть девять гаек, при снятии не уроните шайбы.
5. Вашему взору откроеются десять болтов крепления головки блока цилиндров и одиннадцатый расположен с наружи.

После снятия болтов крепления головки блока слегка приподнемите ее для снятия со шпильки трубки слива жидкости, после чего произведите снятие головки блока. Снимите старую прокладку и замените ее на новую. Произведите сбор в обратном порядке, затяжку болтов головки осуществляйте динамометрическим ключом с силой давления (3.4-4.2 кгс*м) в два захода. Правильная последовательность затяжки болтов головки и корпуса подшипников распредвала показана на рисунке ниже. После сборки всех деталей отрегулируйте клапана.

Подготовка к шлифовке

Для самостоятельной шлифовки нам понадобятся в первую очередь набор щупов, лекальная металлическая линейка, с её помощью будем определять насколько сильно изогнута ГБЦ и степень её неровности. Это скорей метод на глаз, так как только визуально можно понять, где и сколько стоит шлифовать.

Помимо такой неровности могут быть еще трещины и подобные дефекты. Это говорит о том, что двигатель хорошо перегревался и детонировал. Чтоб определить такие трещины стоит покрасить ГБЦ медленно сохнущей краской и через несколько минут стереть. Там где краска останется и будет трещина. Краску желательно использовать ярких цветов. К сожалению, увидеть можно будет только большие трещины, а вот микротрещины только с помощью специальных приборов.

Что такое ГБЦ в автомобиле

В конструкции всех двигателей внутреннего сгорания есть одна из важнейших деталей — это головка блока цилиндров. ГБЦ в автомобиле — это название верхней части мотора, крышка блока цилиндров в видео однородной детали сложной формы. Сама головка двигателя не очень большая по размеру. Крепится, обычно, на 10 болтов, которые затягиваются с определенным моментом затяжки и, только в определенной последовательности. Назначение ГБЦ в том, что она закрывает блок цилиндров. Головка блока двигателя в паре с блоком цилиндром должны обеспечивать абсолютную герметичность. Это достигается путем установки не поврежденной прокладки ГБЦ. Материал ГБЦ — специальный легированный чугун или алюминиевый сплав.

Для чего нужна прокладка ГБЦ

Начнём мы нашу статью с изучения понятия об общем назначении головки блоков цилиндров.

ГБЦ – это аббревиатура, в расшифровке — головка блока цилиндров. Это один из главных узлов любого автомобиля. Его назначение – выведение газов в атмосферу.

Назначение самой прокладки – это увеличение плотности в месте присоединения блока цилиндров и самой ГБЦ. Заметим сразу, что не стоит смешивать два понятия. Есть прокладка головки блока цилиндров, а есть прокладка, которую ставят между верхней частью головки блока цилиндров. Эти прокладки делаются резиновыми.

Внешний вид ГБЦ и ее прокладки

Несмотря на схожесть этих понятий, в них имеются некоторые различия. Прокладка головки блока цилиндров совершает три процесса единовременно – увеличивает плотность охлаждающей системы двигателя, увеличивает плотность масляной системы двигателя, а также уплотняет систему газораспределения двигателя.

Прокладка ГБЦ применяется и в дизельных и в бензиновых двигателях, и, в основном, состоит из трех слоев. Основной слой – перфорированная листовая сталь.

Слои прокладки ГБЦ

Нужно всегда помнить о грядущем ремонте ГБЦ, А он ранее или поздно неизбежен. Прокладка – это расходный материал, не предназначенный к повторному употреблению. И когда Вы затеваете ремонт двигателя своей«ласточки», то не забудьте обязательно поменять прокладку ГБЦ.

Ремонт головки блока цилиндров Daewoo Nexia

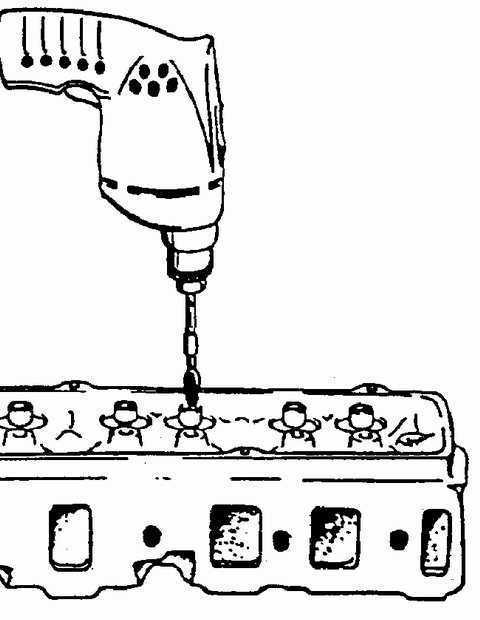

Общие сведенияОчистка направляющих втулок клапанов

Проверка плоскостности поверхности прилегания головки блока цилиндров

Измерение высоты головки блока цилиндров

А = 96 ± 0,25 мм

Предупреждение

Перед демонтажем головки блока цилиндров и механизма газораспределения измерить компрессию в цилиндрах и записать результаты. При разборке механизма газорас пределения необходимо сохранить комплекта цию деталей в отдельных группах и при сборке установить их строго на те же места, которые они занимали до разборки. В противном случае будет нарушена приработка деталей.

Разобрать

Общие сведения

1. Механизм газораспределения. 2. Вывинтить свечи зажигания.

Проверить

Общие сведения

Прокладку головки блока цилиндров и уплотняемые поверхности на наличие следов утечки охлаждающей жидкости и масла, прорыва газов и коррозии. Если прокладка имеет дефекты, необходимо определить причину: – неправильный монтаж; – ослабление крепления или деформация головки блока цилиндров; – отсутствие штифтов.

ОчиститьПредупреждение

При использовании механизированной металлической щетки следует надевать защитные очки во избежание травмирования глаз.

Общие сведения

1. Головку блока цилиндров. Удалить все отложения до металла. Запрещается применять механизированную чистку металлической щеткой плоскости прилегания головки к блоку цилиндров. 2. Направляющие втулки клапанов, см. рис. Очистка направляющих втулок клапанов. 3. Резьбовые отверстия. 4. Остатки герметика в свечных отверстиях.

Проверить

Общие сведения

1. Исправность резьбы и головок, отсутствие трещин на стержнях болтов крепления головки блока цилиндров.Предупреждение При монтаже головки применять только новые крепежные болты. 2. Головку блока цилиндров на наличие трещин, особенно между седлами клапанов и в выпускных каналах. 3. Верхнюю поверхность головки на наличие следов коррозии, инородных включений в материал и свищей. 4. Отклонения от плоскостности верхней поверхности головки, а также привалочных плоскостей для впускного и выпускного трубопроводов, см. рис. Проверка плоскостности поверхности прилегания головки блока цилиндров. При наличии деформаций заменить головку блока цилиндров. 5. Замерить высоту головки. Если высота составляет 95,75 мм или менее, заменить головку, см. рис. Измерение высоты головки блока цилиндров. 6. Исправность всех резьбовых отверстий. Дефектное резьбовое отверстие можно отремонтировать с помощью вставной втулки (ввертыша). 7. Посадочные поверхности: – заглушки рубашки охлаждения. 8. Направляющие втулки клапанов. Прежде чем приступать к ремонту седел клапанов, следует сначала проверить состояние и отремонтировать направляющие втулки клапанов, поскольку они центрируют стержни клапанов в головке относительно седел. Перед измерением диаметра и проведением любых ремонтных работ необходимо тщательно очистить направляющие втулки. При износе обработать отверстия втулок разверткой на ремонтный размер. 9. Седла клапанов на наличие сильного износа и раковин. Седла клапанов могут быть отремонтированы шлифованием. Для восстановления работоспособности седел клапанов следует использовать специальную шлифовальную машинку. При работе следовать инструкциям изготовителя шлифовальной машинки. Если седла подверглись ремонту шлифованием, необходимо также обработать фаски головок клапанов или заменить клапаны.

Установить или присоединить

Общие сведения

1. Свечи зажигания. 2. Клапаны и клапанные пружины.Предупреждение Во избежание повреждений ввертывать свечи после монтажа головки блока цилиндров.

Видео про «Ремонт головки блока цилиндров» для Daewoo Nexia

Дэу Нексия. замена прокладки ГБЦ и многое другое.

https://youtube.com/watch?v=9hhKO9caIOU

Ремонт двигателя Деу Нексия 8 кл

гнет ли клапана на nexia n150 a15sms. замена гбц от нексии н 100

Диагностика ГБЦ

Диагностика ГБЦ предполагает поиск возможных неисправностей, определить которые зачастую можно и по внешнему виду. Поэтому после демонтажа нужно очистить ее плоскость от нагара и накипи. Для этого можно использовать дизельное топливом или бензин, а лучше всего «отмочить» головку блока в ванне с каустической содой.

После очистки можно попытаться визуально определить наличие повреждений ГБЦ.

1. Сначала необходимо осмотреть корпус головки на предмет наличия сколов, заусениц и иных механических повреждений. В случае, если в корпусе обнаруживаются значительные трещины, то это прямой путь к замене ГБЦ. Такие повреждения не ремонтируются.
2. Также необходимо проверить плоскость крепления ГБЦ к блоку цилиндров. Из-за перегрева двигателя она может искривляться, что приводит к просачиванию охлаждающей жидкости в моторное масло, после чего жизнь движка будет недолгой. Для проверки плоскости можно использовать точную измерительную линейку. Если зазор между ней и плоскостью ГБЦ на всем ее протяжении не превышает 0,05 мм, то все в порядке. В обратном случае плоскость придется зашлифовать до нужных значений, если же отклонения велики — придется и вовсе поменять ГБЦ.
3. Также с помощью микрометра проверяются другие элементы ГБЦ: шеек опоры распредвала (не более 0,1 мм), диаметра стержней клапана (до 0,03 мм), диаметра направляющих втулок (до 0,07 мм), зазора между осью клапана и рычагом (до 0,06 мм).
4. Состояние коромысла, рычага, седел и толкателей механизма газораспределения определяется с помощью визуального осмотра. На них не должно быть никаких механических повреждений (царапин и т. д.). При наличии они устраняются с помощью шлифовки.

Также диагностику герметичности ГБЦ можно провести на специальном компьютерном оборудовании — это даст более точные и надежные результаты.

Когда необходимо ремонтировать головку?

Работы по демонтажу, ремонту и установке ГБЦ в автомобиле могут потребоваться при таких неисправностях:

1. На щупе для диагностики уровня моторной жидкости либо под пробкой для ее залива образуется белая эмульсия. Это говорит о пробитии прокладки ГБЦ либо повреждении корпуса головки (появлении трещин) и попадании хладагента в систему смазки. Эмульсия может быть еле видна.
2. Из глушителя автомобиля стал выходить густой и белый дым, при заведенном силовом агрегате могут прорываться капли жидкости. Скорее всего, это хладагент и его попадание в выхлопную систему связано с повреждением цилиндров. Уровень антифриза будет снижен, а появление пара может обуславливаться перегревом ДВС и повышенным содержанием конденсата. Но если белый дым выходит постоянно, это говорит о пробитии прокладки ГБЦ.
3. На поверхности антифриза в расширительном резервуаре возникли масляные пятна либо жирная пленка, ее наличие может проявиться в радиаторном устройстве. Попасть в охлаждающую систему моторная жидкость могла через трещины в прокладке или самой головке блока. Исключением являются автомобили, владельцы которых выполняют промывку охладительной системы отработанными моторными жидкостями. Разумеется, делать этого нельзя.
4. В горловину радиаторного устройства могут попадать мелкие пузырьки. Это говорит о том, что отработавшие газы из выхлопной системы попадают из камеры сгорания в охладительную систему. Где-то имеется повреждение или дефект, есть вероятность, что в самой прокладке либо на структуре головки блока. Если пузырьки образуются при замене расходного материала, то это нормально. Но если их образование наблюдается регулярно, требуется диагностика силового агрегата.
5. Через поврежденную прокладку в головке блока пробиваются отработавшие газы. Такая проблема происходит редко, но ее можно легко диагностировать. Надо только присмотреться.
6. Из-под прокладки ГБЦ стала подтекать моторная жидкость. Проблема может заключаться в некачественной затяжке винтов головки блока. Эту процедуру надо выполнять в определенной последовательности, в противном случае можно сорвать резьбу и сломать шпильки. Процесс затяжки должен производиться с использованием динамометрического ключа.
7. Если имеется пробой прокладки или головка повреждена непосредственно между цилиндрами, определить это будет сложно. К признакам такой неисправности можно отнести увеличение расхода горючего и падение мощности силового агрегата. Проблема может сопровождаться уменьшением компрессии в одном либо нескольких цилиндрах, обычно это происходит в соседних устройствах.

О необходимости проведения ремонта ГБЦ подробно рассказал канал «Теория ДВС».

Замена прокладки ГБЦ ВАЗ 2109 (21099)

На всех карбюраторных автомобилях семейства 2108-09-099 заменить прокладку головки блока достаточно просто, сначала снимаем ГБЦ:

• отсоединяем аккумуляторную клемму (массовый провод) сливаем тосол;
• снимаем корпус воздушного фильтра;
• с клапанной крышки сдергиваем шланг вентиляции картера, предварительно раскрутив хомут;
• как и на «Классике», отсоединяем от карбюратора: трос газа, тросик подсоса, от бензонасоса бензиновый шланг;
• снимаем все патрубки с ГБЦ – вакуумного усилителя, радиатора, печной шланг;
• откручиваем гайки крепления приемной трубы, к ним можно подлезть сверху, из-под капота;
• снимаем кожух ремня ГРМ;
• демонтируем клапанную крышку (2 гайки);
• откручиваем болт крепления распредшестерни;
• ослабляем крепление натяжного ролика, скидываем ремень и саму шестерню;
• откручиваем болт крепления железного кожуха ГРМ к ГБЦ;
• отворачиваем десять болтов ГБЦ, остальное можно не снимать (карбюратор, трамблер и впускной коллектор остаются на месте).

На этом снятие ГБЦ закончено, прокладку меняем, зачистив тщательно поверхности ГБЦ и блока. Метки устанавливается следующим образом:

• метки распредвала совмещаются по левому краю ГБЦ (как на картинке);
• метки коленвала совмещаются на маховике (в окошке картера КПП).

После произведенной замены прокладки ГБЦ ВАЗ 2109 заливаем тосол и запускаем двигатель, по мере прогрева мотора добавляем охлаждающую жидкость в расширительный бачок, следим за температурой движка.

Установка

Перед установкой головки цилиндров очистить стыковочные поверхности шабером от остатков прокладки. Следить за тем, чтобы в отверстие под поршни не попала грязь. Отверстия закрыть тканью.

Проверить стыковочную поверхность головки цилиндров на плоскостность стальной линейкой.

Допустимое отклонение от плоскостности не более 0,1 мм. Проверить следует щупом.

Минимальный размер обработки для головки цилиндров. Минимальная высота 4-х цилиндровый двигатель а=132,6 мм, 5-ти цилиндровый двигатель: 132,75 мм.

Внимание: Головка цилиндров дизельного двигателя обработке не подлежит

Головки цилиндров с трещинами между седлами клапанов и первыми витками резьбы подсвечу зажигания могут применяться дальше и могут ремонтироваться без снижения срока их службы, если ширина трещин не превышает величины а = 0,5 мм.

Заменить прокладку головки цилиндров.

Надпись “OBEN” (ввepx”) должна быть обращена к головке цилиндров. Прокладки установить без герметика. У дизельного двигателя следить, чтобы использовалась требуемая прокладка головки цилиндров.

Для центровки головки цилиндров следует использовать направляющие оправки. Для этого у двух старых болтов для крепления головки цилиндров срезать головки и прорезать пазы под отвертку.

Ввинтить направляющие штифты (болты с обрезанными головками) в отверстия 8 и 10, у 5-ти цилиндрового двигателя 9 и 10.

Повернуть коленвал так, чтобы все поршни были на одинаковой высоте.

Надеть головку цилиндров.

Остальные 8 или 10 болтов головки цилиндров с шайбами ввернуть усилием руки. Болты обязательно заменить.

Вывернуть направляющие штифты отверткой, вставить оставшиеся 2 болта с шайбами и затянуть усилием руки.

Внимание: Затяжку болтов головки цилиндров следует производить с предельной осторожностью. Перед затяжкой проверить точность динамометрического ключа. Болты следует затягивать на холодном двигателе

Болты следует затягивать на холодном двигателе.

5-ти цилиндровый двигатель

Болты головки цилиндров затягиваются в 3 этапа. Болты на каждом этапе затягивать в последовательности от 1 до 10 или от 1 до 12.

• 1-й этап: динамометрическим ключом, усилием 40 Нм
• 2-й этап: динамометрическим ключом, усилием 60 Нм
• 3-й этап: довернуть на ½ оборота (180°) жестким ключом. Допустимо довернуть 2 раза по 90°.

При затягивании соблюдать угол поворота. Надеть ключ, чтобы рукоятка была вновь вдоль двигателя. Повернуть на ¼ оборота (90°). Рукоятка поперек двигателя. Еще на ¼ оборота (90°) рукоятка вновь вдоль двигателя.

Внимание: Затяжка болтов головки цилиндров на горячем двигателе (для бензинового двигателя) недопустима. На дизельном двигателе болты затягивать на прогретом двигателе

Установить зубчатый ремень.

Внимание: При установке ремонтного комплекта головки цилиндров с установленным распредвалом следует смазать поверхность соприкосновения между тарельчатым толкателем и кулачком. Привинтить крышку головки цилиндров с маслоотражателем и новыми прокладками с усилием 10 Нм

Одновременно привинтить отстойник и кабель массы карбюратора

Привинтить крышку головки цилиндров с маслоотражателем и новыми прокладками с усилием 10 Нм. Одновременно привинтить отстойник и кабель массы карбюратора.

Установить крышку головки цилиндров 5-ти цилиндрового двигателя и установить крышку зубчатого ремня.

Установить планку генератора. Натянуть клиновой ремень.

Установить приемную трубу глушителя на выпускной коллектор.

Соединить электропровода подогрева впускного коллектора и клапана отключения холостого хода. Затянуть кабельный хомут на крышке головки цилиндров. Присоединить электропровод и коричневый трубопровод к управляющему клапану.

Присоединить вакуумный шланги к впускному коллектору и карбюратору в соответствии с метками. Если требуется, затянуть шланги винтовыми хомутами.

Присоединить привод газа.

Присоединить и отрегулировать привод холодного старта.

Присоединить к карбюратору подающий топливопровод и затянуть хомут.

Надеть на карбюратор вакуумный шланг распределителя зажигания.

Присоединить все шланги системы зажигания и затянуть хомуты. Залить новую охлаждающую жидкость.

Подключить провод к датчику температуры. Надеть наконечники свечей зажигания.

5-ти цилиндровый двигатель: Установить верхнюю часть впускного коллектора.

Установить воздушный фильтр.

Проверить уровень масла в двигателе. Если прокладка головки цилиндров была неисправна, заменить масло.

Присоединить кабель массы батареи.

При прогретом двигателе проверить уровень охлаждающей жидкости. Проверить герметичность шлангов и соединений системы охлаждения.

Проверить момент зажигания.

Проверить регулировку холостого хода.

Установка

1. Промываем головку блока цилиндров от грязи и отложений керосином или дизельным топливом.

2. Удаляем из резьбовых отверстий блока цилиндров (под болты крепления головки блока) остатки масла и охлаждающей жидкости.

3. Очищаем привалочные плоскости головки и блока цилиндров от остатков старой прокладки, обезжириваем плоскости растворителем.

Предупреждение! При установке головки блока цилиндров всегда используйте новую прокладку. Попадание масла на поверхность прокладки недопустимо

4. Устанавливаем направляющие втулки головки в посадочные места блока цилиндров. Укладываем на блок цилиндров прокладку, при этом направляющие втулки должны войти в соответствующие отверстия прокладки.

5. Устанавливаем на блок цилиндров головку. Слегка перемещая головку из стороны в сторону, добиваемся того, чтобы направляющие втулки вошли в соответствующие углубления головки.

Предупреждение! Повторное использование болтов крепления головки блока цилиндров допускается только в том случае, если их длина не превышает 100 мм

6. Штангенциркулем или слесарной линейкой измеряем длину болтов. Болты длиной более 100 мм заменяем.

7. Перед установкой окунаем резьбовую часть болтов в моторное масло, и даем маслу стечь, выждав около получаса.

8. Устанавливаем в отверстия головки болты ее крепления. Динамометрическим ключом затягиваем болты крепления головки в три приема — сначала моментом 20 Н·м (2 кгс·м) затем доворачиваем болты на 90° и потом еще раз доворачиваем болты на 90°. При этом соблюдаем очередность, указанную на фото.

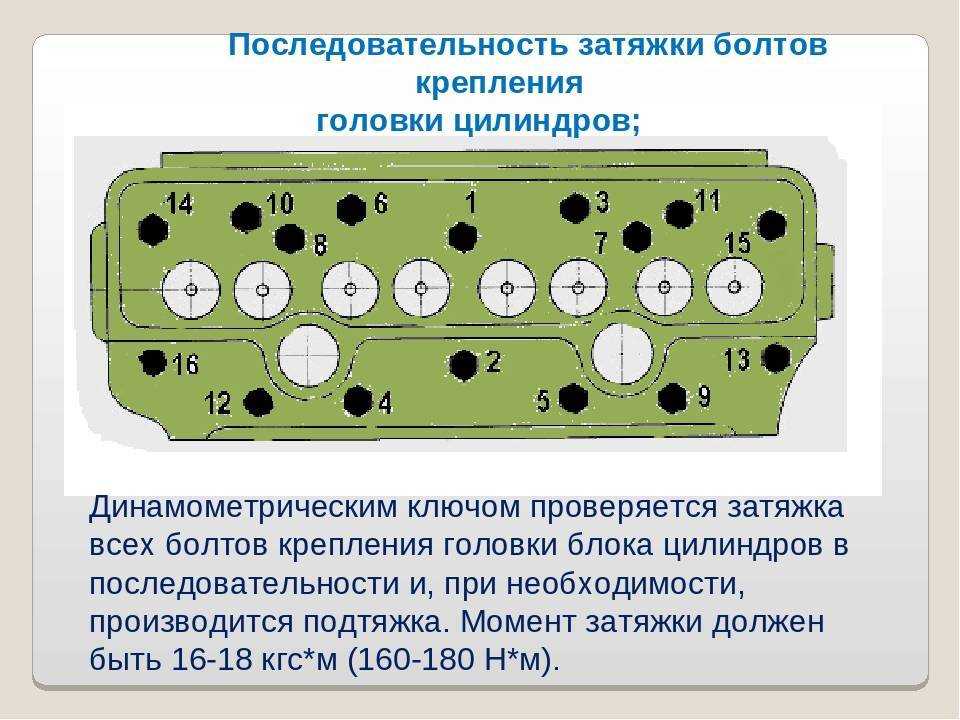

Последовательность затяжки болтов крепления головки

Дальнейшую сборку двигателя выполняем в обратной последовательности.

Как собрать ГБЦ

Чтобы повторно не пришлось разбирать головку с блока цилиндров, болты затягиваются в определенной последовательности и с определенным значением момента затяжки.

В зависимости от материала изготовления головки (чугун или алюминиевый сплав) — разные усилия для герметичной затяжки.

Инструменты и материалы для сборки ГБЦ:

1. Динамометрический ключ (который показывает момент силы затяжки) и насадка подходящая по размеру гаек (обычно головка на 10).
2. Моторное масло в небольшом количестве.

Для ГБЦ в сборе и пустой ГБЦ значения и порядок затяжки одинаковые.

Правильная затяжка ГБЦ:

1. Смазать чистым моторным маслом резьбы болтов головки.
2. Завинтить их от руки на сколько можно.
3. Начинаем затягивать динамоключом с моментом затяжки не более 2 кгс*см (килограмм сил на сантиметр) по схеме для конкретного двигателя. В схеме затяжки можно встретить обозначение H*m.
4. Далее протягиваем болты до 8 кгс*см. Для большинства 4-х цилиндровых моторов затяжка идет в такой последовательности:
5. Далее, делаем протяжку болтов до значения для данного мотора.
6. Доворачиваем на 90 градусов.
7. Опять доворачиваем на 90 градусов.

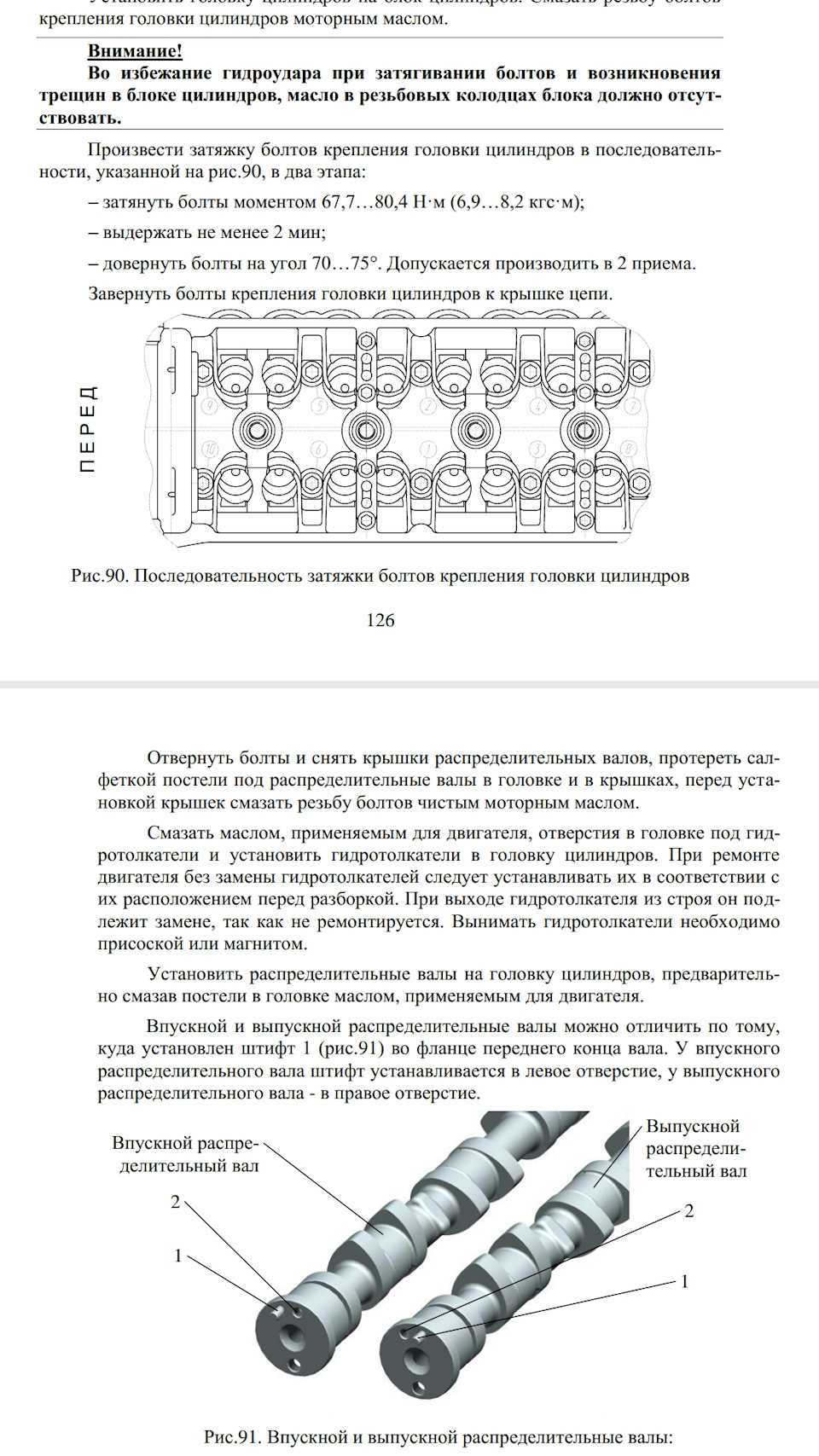

Рассмотрим на примере затяжку во время установки ГБЦ на ВАЗ 2110, 2111, 2112

1. После наживления всех болтов, спецключом затягиваем по схеме до значения 20 Н*м (Ньютон метр) или 2 кгс (килограмм сил).
2. Второй проход — затягиваем от 7,1 до 8,7 кгс.
3. Третий — доворачиваем также по схеме на 90 градусов.
4. Четвертый — опять доворачиваем на 90 градусов.

Такие же значения для затяжки головки блока цилиндров двигателя Хендай Соната. Вообще, для двигателей многих автомобилей используются такие значения.

Например, для автомобиля Ваз 2112 момент затяжки 20 Н*м. Стандартная длина болтов для этого авто 93 мм, поэтому измеряем старые болты, если они вытянулись более, чем на 2 мм, то они подлежат замене.

Что будет, если головка блока цилиндров не будет герметично затянута

В таком случае происходит попадание выхлопных газов в систему смазки и в систему охлаждения. А, если инородные вещества попадают в охлаждающую и масляную системы, то состояние ОЖ (вода, тосол, антифриз) и моторного масла сильно ухудшаются. При этом масло и охлаждающая жидкость начнут перемешиваться, что приведет к капиталке. В связи с этим, затягивать ГБЦ как попало нельзя. Набираете в интернете, например, такой запрос: «моменты затяжки Ауди А6», далее по таблице смотрите строку «Болты крепления головки блока цилиндров» и напротив видите значения. Обычно в самой таблице не указывают, опускаетесь вниз страницы, и под таблице видите сколько в сколько действий надо затянуть болты и с какими усилиями.

После сборки головки и всего навесного оборудования, залить или долить технические жидкости, завести мотор и проверить герметичность двигателя.

Ремонт ГБЦ Калины — Вот что бывает, если редко или вообще не менять моторное масло.

Ремонт головки авто Ваз (на удивление многим — без мата).

Комментарии: 25Публикации: 326Регистрация: 04-03-2016

Необходимый инструмент + расходные материалы

Следующий перечень инструментов поможет провести работу оперативно и правильно:

• специальный динамометрический ключ с индикатором;
• штангенциркуль или небольшая линейка;
• набор головок и гаечных ключей;
• головка Torx;
• мягкая металлическая щётка — для очистки поверхности блока, места установки прокладки;
• чистая ветошь.

Также необходимо подготовить расходные материалы. В частности, это новая прокладка и болты ГБЦ. Последние иногда бывают сильно изношены, ведь работают они под высокой нагрузкой и затягиваются с усилием от 80 Н.м и выше. Поэтому желательно будет заменить их.

Как и говорилось выше, существует несколько типов прокладок ГБЦ:

• обычная — при эксплуатации практически не изменяет форму, быстро восстанавливается после незначительных деформаций;
• асбестовая — упругая, эластичная деталь, выдерживает очень высокие температуры;
• металлическая — наиболее надёжная, долговечная.

Конкретный выбор зависит от предпочтений владельца и модели автомобиля. Для иномарок нужно знать VIN модели автомобиля, чтобы указать его в магазине и купить правильную запасную часть. В случае с отечественными машинами достаточно знать модель и марку двигателя.

Покупать прокладку ГБЦ желательно в крупных торговых точках, чтобы избежать подделок. Если оригинальная деталь стоит дорого, экономить на ней не стоит, так как она прослужит значительно дольше неоригинальной продукции. В некоторых случаях можно удовольствоваться дубликатами, произведёнными известными фирмами.
