Как проверить стартер: несколько методов тестирования оборудования

Основные признаки неисправности стартера

Несмотря на то, что стартер достаточно надежное устройство, но и он может сломаться. Некоторые поломки могут иметь идентичные с другими неисправностями симптомы, но все же общее в сбоях в работе электромотора есть.

Основные симптомы неисправностей в работе стартера:

Втягивающее реле не щелкает (не срабатывает) и якорь не вращается.

Разряженность АКБ (полная или частичная) или выход ее из строя;
Окисление клемм батареи и наконечников, к ней подключаемых;
Отошли клеммы или наконечники, подключаемые как к самому стартеру, так и к батарее;
Отсутствие контакта на клеммных болтах, спровоцированное обрывом проводов, соединяющих замок зажигания и стартер;
Замыкание, обрыв или пробивание на массу обмоток втягивающего реле.

При запуске электромотора и работоспособности втягивающего реле якорь крутится медленно или вообще не крутится.

Нарушен контакт на клеммных болтах втягивающего реле;
Высокое изнашивание щеток или их заклинивание;
Подгорание или перегрев коллекторных пластин;
Пробой обмотки статора, вызванное нарушением изоляции или межвитковое замыкание;
Нарушение изоляционного слоя плюсового держателя щеток;

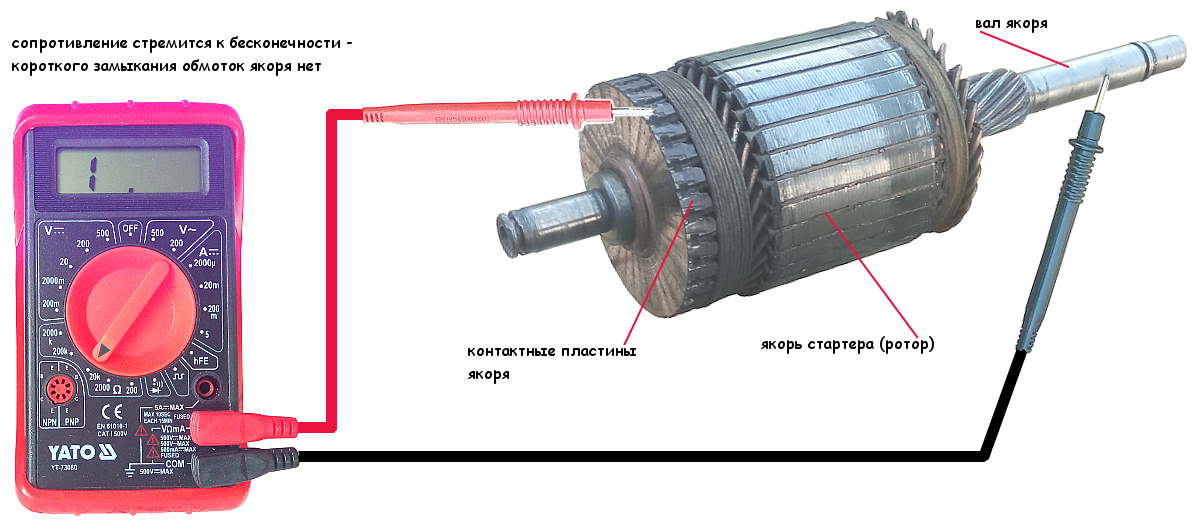

Замыкание коллекторных пластин, спровоцированное нарушением изоляции;

Неисправности стартера

В данной статье попытаюсь объяснить, как выявить неисправности стартера, с которыми я сталкивался в процессе эксплуатации своих авто, не снимая его с автомобиля. Дело в том, что причины могут быть разными. Но каковыми бы не были причины, у Вас всегда есть три самых простых способа завести автомобиль с механической коробкой и в некоторых случаях один, с коробкой автомат.

С толкача, когда есть, кому толкнуть авто.
На буксире другим автомобилем
Способ подходит и для автомобилей с коробкой автомат. Используется в самых крайних случаях на стартерах с неработающим бендиксом.

Если есть доступ к стартеру и заряда в батарее достаточно, надо перемкнуть две клеммы плюсового провода стартера на корпусе бендикса любым металлическим предметом, (отверткой, гаечным ключом и т. п.). Для того чтобы это сделать, необходимо автомобиль поставить на стояночный тормоз, коробку установить в нейтральное положение и если есть подсос слегка его вытянуть. Соединять контакты надо очень аккуратно, чтобы не создать замыкание сети.

Выявляем неисправности

Вставляете ключ в замок зажигания, поворачиваете, а стартер вообще не включается.

Нет питания в сети. (Проверить контакты на аккумуляторе, если необходимо подтянуть гайки на клеммах для лучшего соприкосновения с выводами батареи).
Нет контакта на плюсовой клемме бендикса. (Поправить или надеть клемму, проверить на окисление, если на клемме белый налет, почистить и одеть провод).

Та же ситуация что и в предыдущем пункте, но стартер вращается медленно и двигатель не заводится.

Низкий заряд аккумуляторной батареи. (Зарядить батарею, если не заряжается, заменить.)

Включаете зажигание, слышен щелчок в двигательном отсеке со стороны стартера, но вращение не происходит.

Подгорели контакты плюсового провода в бендиксе. (Снять стартер, заменить бендикс на новый, либо разобрать, поменять или почистить контакты, собрать и установить на место.)

Аккумулятор полностью заряжен, все срабатывает, но стартер вращается медленно или рывками. Тут два варианта.

Выработались втулки вала якоря. ( Снять стартер, разобрать, поменять втулки, собрать и установить на место.)
Стерлись щетки подачи напряжения на вал якоря и статор.
(Снять стартер, разобрать, поменять статор с щетками на рабочий, либо заменить щетки на новые. Собрать и установить на место.)

Есть еще одна неисправность которая была у стартера моего автомобиля.

Рассыпалась шестерня редуктора вращения вала и заклинила стартер.Четыре варианта решения проблемы.

Заменить стартер.
Заказать на ремзаводе копии неисправных деталей.
Заказать новые детали в интернет магазине.
Купить б/у запчасти и поменять неисправные.

Это неисправности стартера и способы их устранения, с которыми я сталкивался и могу утверждать, что устранение их не так уж и сложно для тех, у кого есть руки, желание, и надежный инструмент.
Возможно, есть и другие неисправности стартера, но мне пока не приходилось с ним сталкиваться.

Почему на горячую плохо крутит стартер

Причин тому может быть множество, вот что говорят те автовладельцы, которые с этим явлением, так или иначе, столкнулись

Для избежание подобного явления сделайте массу от самого стартера на кузов автомобиля
Полностью разберите и очень хорошо почистите все элементы стартера и замените все смазки в нем
Некоторые рекомендуют подкладывать шайбу 0,5 мм. между якорем и узлом щеток
Замаслены щетки – подлежат качественной очистке
Когда ничего из вышесказанного не помогает – заказываете качественные щетки стартера, лучше фирмы бош, стоят около 10 долларов и можно забыть о таком явлении как плохо заводится на холодную и горячую, некоторые мучаются так годами, все испробуют кроме этого, в итоге меняют эти щетки и забывают о проблеме на много лет

3 способа проверки стартера без снятия

Источник проблемы трудно найти, если происходит неожиданный сбой системы. Многократное вращение ключа в замке, с надеждой — авось заработает, только усугубляет ситуацию. К счастью, общие неисправности стартовой системы предсказуемы и полностью изучены. Проверить стартер автомобиля можно легко, применяя несколько стратегий. Ниже приведены 5 эффективных рекомендаций, которые однозначно помогут запустить мотор.

Проверка напряжения АКБ

Это первое что нужно сделать, так как недостаток напряжения батареи не даёт стартеру работать в полную силу. Ниже приведён подробный алгоритм действий с помощью вольтметра.

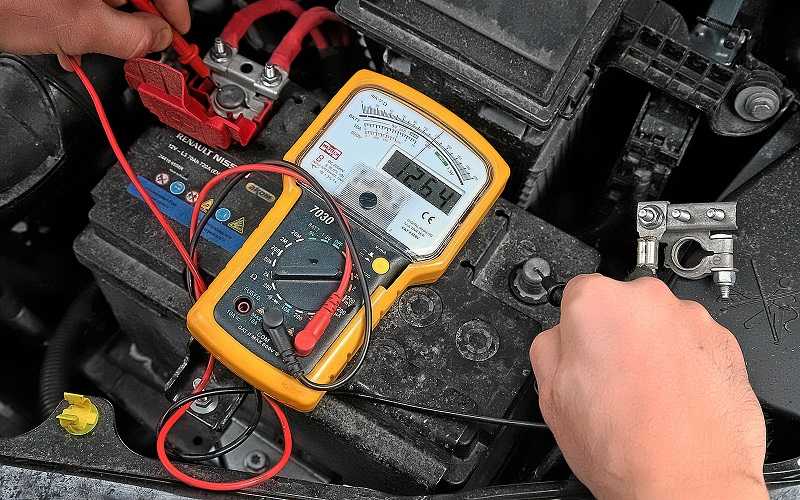

Установить измерительный прибор на диапазон выше напряжения АКБ. К примеру, 20 вольт на шкале постоянного тока.
Включить вольтметр, подключить щупы к клеммам аккумуляторной батареи.
Активировать головной свет машины.
Напряжение на приборе должно быть в пределах 12,4-12,6 В. Это укажет на нормальный заряд батареи — в пределах 76-100 процентов. Если показатели ниже 12,4 В, аккумулятор нуждается в подзарядке.

Старые АКБ, прослужившие более 3-4 лет, рекомендуется также проверить ареометром. Это простой инструмент, позволяющий узнать состояние банок (клеток) аккумуляторной батареи.

Проверка тягущего реле

Обязательно надо проверить работу втягивающего реле. Если оно не будет нормально функционировать, завести двигатель машины стартером через ключ зажигания не получится.

Отключить систему запуска, отсоединив толстый провод от крышки трамблёра или сняв предохранитель бензонасоса

Это позволит предотвратить случайный пуск ДВС.
Несколько раз прокрутить стартер, обратить внимание на звуки, исходящие от соленоида (реле). Громкий щелчок укажет на то, что ток достигает втягивающего

Если звук слабый, нужно проверить кабели, подключённые к тягущему или выносному реле стартера.
Тщательно ревизировать проводку. Она может быть оборвана или отсоединена.

Если проводка в порядке, надо переходить к более тщательному осмотру реле:

отсоединить клемму, идущую от замка зажигания;
замкнуть отвёрткой соединение, проложенное от аккумулятора с клеммой, идущей на стартер (многожильная коса).

Таким образом, удастся создать прямую передачу тока на электродвигатель, минуя неисправное реле. Если мотор автомобиля заведётся, втягивающее реле надо заменять. На многих автомобилях оно просто снимается и даже ремонтируется. Однако придётся демонтировать пускатель, загнав машину на яму или эстакаду. Уже на снятом устройстве тягущее реле отделяется, путём откручивания двух болтов крепления. Якорь с пружиной остаётся на стартере, так как он зацеплён ушком за вилку.

Проверка обрыва и других неисправностей проводки

Это простой способ проверки на исправность электросети. Нужно замкнуть длинной отвёрткой клеммы стартера, перед этим выставив КПП в нейтральный режим хода. Если прикосновение металлического стержня вызовет нормальное вращение стартера и запуск двигателя, неисправна электрическая цепь. В противном случае надо демонтировать пусковое устройство.

Проверим втягивающее

Если напряжение на управляющий контакт втягивающего реле приходит, масса не нарушена, но стартер отказывается с вами сотрудничать и не крутит, делаем следующее.

Обязательно снимаем машину с передачи и ставим на ручник;
Переводим ключ в положение «зажигание»;
Берем гаечный ключ на 17 и перемыкаем им силовые выводы втягивающего.

Если стартер при этом бодро закрутился, значит наша проблема в самом втягивающем реле. Проще всего будет просто заменить его на новое, но можно попробовать починить.

Снимаем стартер и вывинчиваем 3 винта (2 винта для ЗМЗ 406), крепления втягивающего. Откручиваем винты, крепящие контактную группу, и изучаем состояние контактного «пятака» и контактных площадок болтов. Скорее всего, на них мы обнаружим сильное подгорание. Зачищаем контакты и делаем их поверхность абсолютно гладкой и плоской. Аналогичную операцию проводим с пятаком. Сильно подъеденный пятак, можно просто перевернуть, если этого еще не делали до вас.

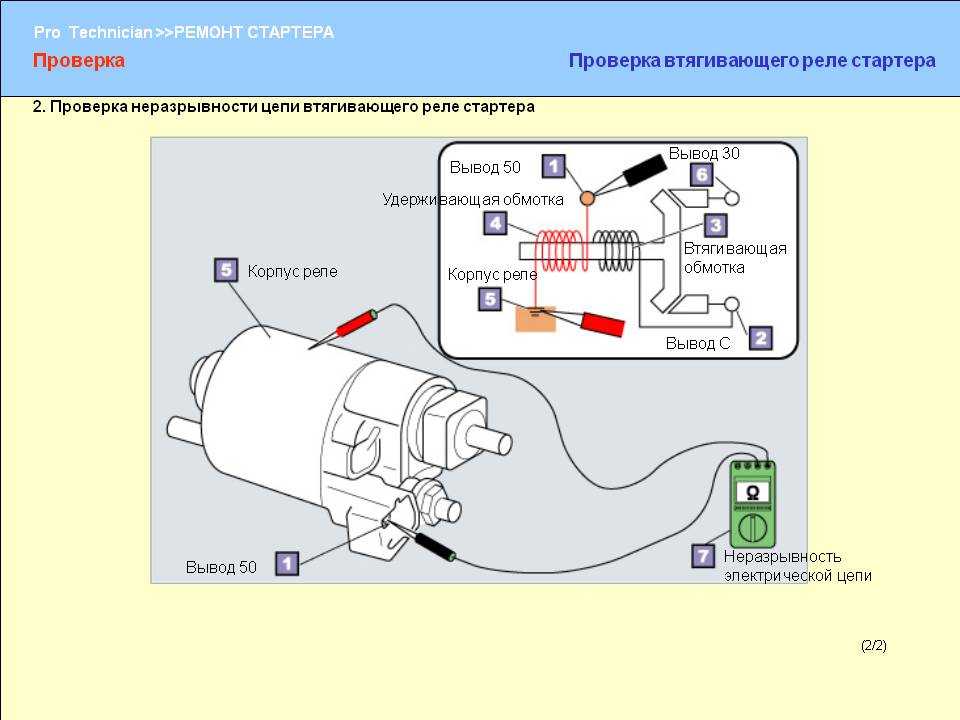

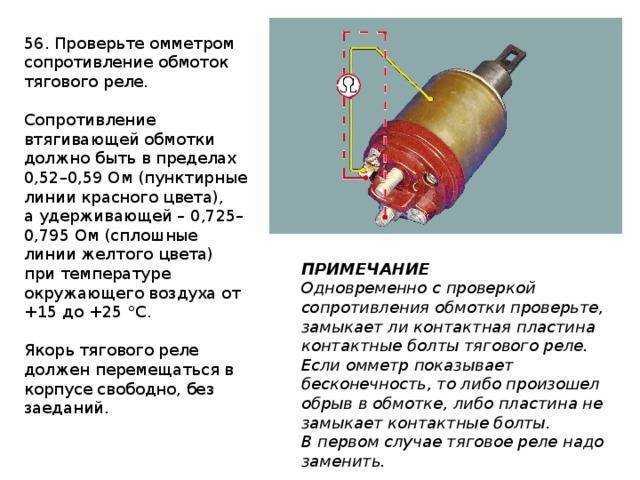

Также тестером проверим, нет ли замыкания обмоток реле на корпус и нет ли в них обрывов. Если все в норме, собираем все в обратном порядке и пробуем завестись.

Как можно проверить втягивающее реле стартера

Если манипуляции с отверткой ничего не дали, или же достать до желанных клемм не представляется возможным, придется снимать упрямый стартер с насиженного места. Сделать это можно как снизу, так и сверху (зависит от особенностей конструкции узлов). Скорее всего, придется частично демонтировать соседние элементы. Перед тем, как проверить втягивающее реле стартера, необходимо очистить корпус от грязи и выдержать его в комнатной температуре (желательно). Лучше закрепить стартер в тисках. Затем при помощи проводов с «крокодилами» на концах нужно корпус соединить с «минусом» АКБ, а вывод реле «50» — с «плюсом». При возникновении щелчка и появлении движения шестерни в окошке можно констатировать, что реле исправно.

Впрочем, даже при отрицательном результате можно отсоединить реле от стартера и разобрать его. Специалисты же рекомендуют в таком случае производить замену данного элемента. Стоит он, как правило, недорого. Но, отправляясь в магазин, нужно не забыть взять с собой старое реле — для сравнения. Для уверенности рекомендуется проверить и непосредственно сам стартер. Немногие знают, как проверить, работает ли стартер в домашних условиях без втягивающего реле. Сняв это самое реле, можно обнаружить клемму или провод, идущий из корпуса стартера. Вот к нему и нужно приложить «плюсовый» провод от аккумулятора. «Минусовый» же по-прежнему находится на корпусе прибора. Если шестеренка зажужжала, то пора смело возлагать всю вину на неисправное втягивающее реле.

Симптомы поломки

Причины неисправности стартера – куча, но он всегда «умирает» долго.

Обычно симптомы проявляются загодя до злосчастной поломки, просто водители их игнорируют.

Крутится с перебоями

В этом случае он может отключаться прямо в дороге.

Пропуски длятся недолго, поэтому некоторые «умудряются» их игнорировать.

Никаких посторонних шумов при работе нет – автомобиль двигается нормально. В момент пропусков слышен заметный треск и скрип.

Проверка стартера на работоспособность рекомендуется, но, скорее всего, он исправен.

Не передает вращение двигателю

В этом случае стартер работает идеально, но двигатель не запускается.

Посторонних звуков быть так же быть не должно.

Скорее всего – износ вилки, которую можно заменить самостоятельно, без обращения в СТО.

Слышен металлическое лязганье

Если услышали резкий металлический скрип – срочно «глушите мотор», чтобы не сгорела обмотка стартера.

Найти точную причину можно будет после разборки автомобиля.

То работает, то не работает

В отличие от первой ситуации, здесь вероятен износ щеток.

Попробуйте ударить разводным ключом по задней крышке корпуса стартера.

Если двигатель запустится – износились щетки и их пора менять.

Есть щелчки, но не работает

Щелчок говорит о том, что запуск стартера от аккумулятора невозможен – он в разряде.

Напряжения АКБ хватает только на срабатывание реле, но пластина не может замкнуть контакты и дать ток.

Пожалуй, это наиболее основные «неисправности» стартера, с которой сталкиваются водители.

Слишком медленно вращается, даже если аккумулятор заряжен

Скорее всего, проблема в износе втулки или грязи.

Необходим демонтаж и полная чистка.

А также осмотр всех трущихся частей на предмет изношенности.

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм, плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

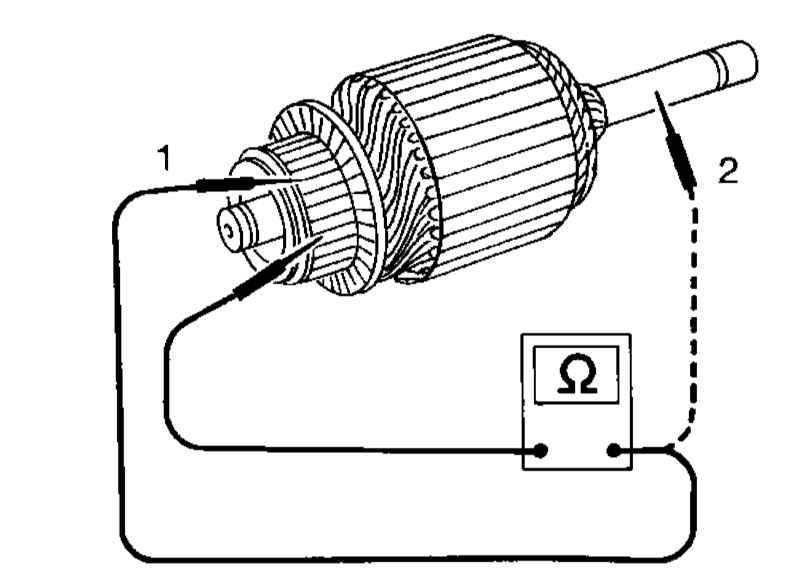

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

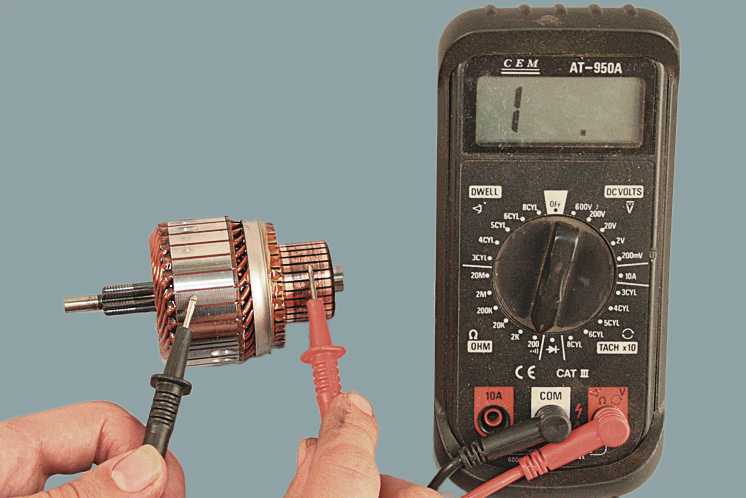

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

не производить непрерывный старт двигателя длительностью более 15 секунд;
при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.
