Тюнинг моторов КИА (G4GC и G4FC)
Существует несколько способов увеличить мощность силового агрегата G4GC:
- Калибровка (перепрошивка ЭБУ) двигателя. При этом специалисты обещают увеличение мощности до 150 л. с.
- Для того чтобы поднять мощность мотора G4GC до 160 л. с. необходимо выполнить ряд доработок: внедрить прямоточный выхлоп, установив «паук» 4-2-1; установить распределительные валы с фазой 268/264 и большим подъемом клапанов.
- Кроме того можно попробовать увеличить мощность моторов G4GC до 180 л. с. Однако это требует специально изготовленных на заказ распределительных валов с фазой 270 и большим подъемом клапанов. Кроме того необходимо сварить оригинальный турбоколлектор и обеспечить маслоподачу на турбину TD04L. Также понадобятся интеркуллер, пайпинги, форсунки 440 сс, выхлопная труба диаметром 51 или 63 мм. Собранная воедино, такая система при правильной настройке способна обеспечить мощность G4GC до 180 л. с. Однако на сколько хватит его ресурса неизвестно.
Двигатель G4FC также поддается тюнингу:
Поднять его мощность до 160 л. с. можно путем установки компрессора РК-23-1 (РК-23-е) и небольшой турбины.
Кроме того необходимо:
- установить выхлоп на трубе диаметром 51 мм;
- расточить впускные и выпускные каналы ГРМ;
- применить большие клапана.
Кроме того, для того чтобы сохранить ресурс двигателя КИА Рио в обязательном порядке придется поставить кованую поршневую группу под степень сжатия 8,5. Если этого не сделать, то двигатель, рассчитанный на степень сжатия 11, попросту развалится.
Автор статьи – Юрий Гордон.
Неисправности двигателя G4KA
Часто водители жалуются на следующие моменты:
- сильный шум и вибрации;
- быстрое засорение дроссельного узла;
- скоровременную порчу компрессора конда, чему свидетельствует хруст подшипника;
- образование задиров на цилиндрах от керамической пыли, создаваемой катализатором.
В этом ДВС нет гидрокомпенсаторов. Поэтому при появлении посторонних шумов, надо регулировать тепловые зазоры вручную. Подбирать размеры толкателей — основная задача данной процедуры.
Практически такой же шум, напоминающий цоканье, возможен из-за образования задиров на цилиндрах.

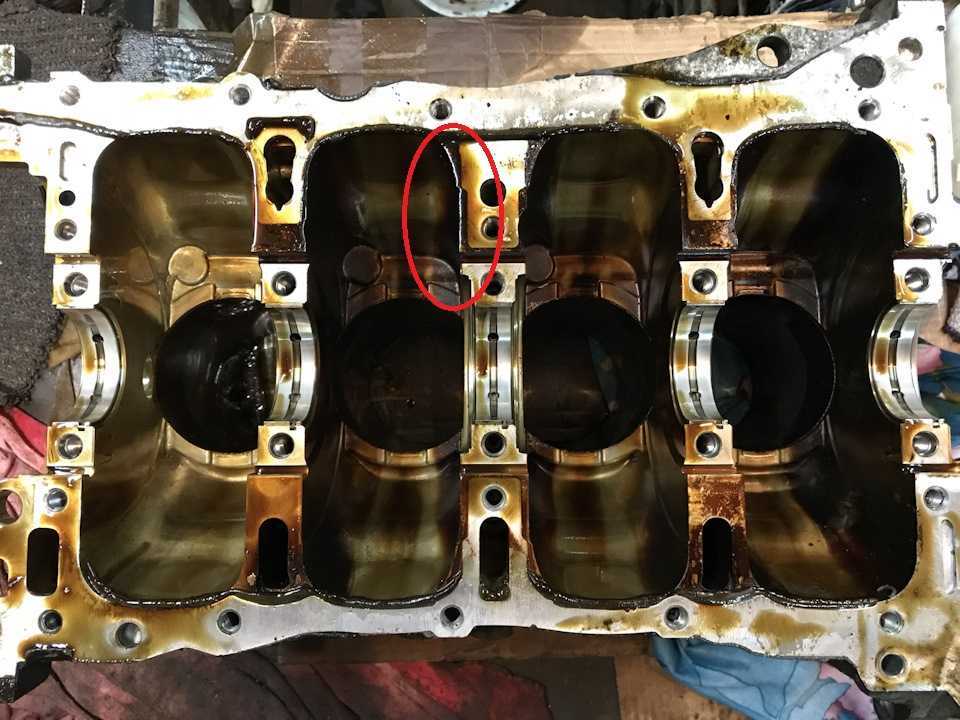

Опасность задиров
Для начала определим, что же такое задир. Если расстояние между поршнем и банкой уменьшается настолько, что детали соприкасаются впритык, слой смазки исчезает. Возникает контакт между трущимися элементами, что приводит к перегреванию поршня. В свою очередь, это становится причиной увеличения диаметра детали и заклину.
Задир на цилиндре
Как же образовываются задиры. В первую очередь это происходит в процессе обкатки, т.е, на ранней фазе работы ДВС. Как раз в этот промежуток времени рабочие части цилиндра, поршня и колец получают свою форму, прирабатываются. Поэтому заботливое обращение с двигателем в это время — главная задача владельца. Мотор не должен испытывать сильную теплонагрузку до тех пор, пока детали ЦПГ взаимно не приработаются. Есть специальные рекомендации, устанавливающие квоты по оборотам в это время.
Существуют также другие причины образования задиров:
- неправильный стиль езды — на непрогретом двигателе нельзя резко набирать обороты, так как это вызывает расширение поршня;
- слабое давление масла или хладагента — на холодный ДВС масло бывает густое, поэтому и давление недостаточное (что касается антифриза, то это либо недостаточный его уровень, либо неполадки в системе ОЖ);
- залив низкосортного масла;
- перегрев или недостаточное охлаждение бц — причиной этого могут стать грязные радиаторы.
Таким образом, задиры в цилиндрах грозят скорым проведением капитального ремонта. Хотя ездить с таким мотором ещё можно некоторое время, но вскоре придётся заказывать новый мотор, так как во многих случаях стоимость основательной переборки превосходит цену контрактного ДВС.
Диагностику наличия задиров проводят эндоскопом. Проверяют стенки цилиндра с помощью микрокамеры. Она позволяет увидеть даже самые мелкие задиры. Есть и другой способ — метод АГЦ, позволяющий оценить состояние всей ЦПГ.
Камера эндоскоп
От задиров можно уберечься своевременно, если обработать цилиндры специальным составом HT-10. Образуется прочный металлокерамический слой, который эффективно покрывает задиры.
Особенности двигателя G4NA
- диаметр цилиндра – 81 мм;
- ход поршня – 97 мм;
- степень сжатия – 10,3:1;
- рекомендуемое топливо – бензин АИ-95;
Да, это тот самый, печально известный историей с задирами мотор. По современным меркам, двигатель, уходящий корнями в далекий 2010 год, считается долгожителем, как правило, лишенным серьезных проблем. Однако этому семейству явно не повезло, его и от детских болезней не смогли избавить, а агрегаты последних лет выпуска только добавят головной боли автомеханикам.
Характеристики G4NA 2.0
| Изготовитель | Hyundai |
| Марка ДВС | G4NA |
| Годы производства | с 2006 |
| Объем | 1999 см3 (2.0 л.) |
| Мощность | 123 кВт (167 л. с.) 150 л.с. (занижен искусственно для РФ) |
| Крутящий момент | 201 Нм (на 4200 об/мин) |
| Вес | 117 кг |
| Тип мотора | рядный бензиновый |
| Число цилиндров | 4 |
| Количество клапанов на цилиндр | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | пластиковый |
| Выпускной коллектор | литой чугунный |
| Распредвал | встроен механизм CVVT |
| Материал блока цилиндров | алюминиевый сплав |
| Поршни | алюминиевые |
| Ход поршня | 97 мм |
| Горючее | АИ-95 |
| Нормативы экологии | Евро-5 |
| Расход топлива | трасса – 6,1 л/100 кмсмешанный цикл 7,5 л/100 кмгород – 9.8 л/100 км |
| Выбор масла | 5W-30, 5W-40, 0W-30, 0W-40 |
| Масло для G4NA по составу | синтетика, полусинтетика |
| Объем масла моторного | 4.2 л |
| Ресурс ДВС | заявленный 250000 км, реальный 250000 км |
| Регулировка клапанов | гидротолкатели |
| Свечи зажигания на G4NA | Bosch 0242236578, 0242236577 иридий, 0242229791 платина-иридий, Champion EON9/286, |
| Цепь ГРМ | 243212Е000 |
| Обороты ХХ | 750 – 800 мин-1 |
Не так давно белорусские специалисты провели тестовое эндоскопирование внутренней поверхности цилиндра на нескольких автомобилях разных моделей, лет выпуска и пробега, оснащенных этим мотором. Задиры, в той или иной степени прогресса, были обнаружены во всех!
Причем в начальной стадии дефект был обнаружен на авто с откровенно смешным пробегом в 24 000 км. Создается впечатление, что задиры возникают с момента начала обкатки и являются конструктивной особенностью данного мотора. Больше всего страдает третий цилиндр, затем второй и четвертый, лишь первый в относительно лучшем состоянии.
Эксперты предполагают, что причиной являются локальные перегревы стенок цилиндра на каком-то режиме работы двигателя, однако точный ответ могут дать стендовые испытания статистически значимого числа моторов.
На практике для владельца это означает постоянную доливку масла, стуки в двигателе, особенно на холодную, образование нагара в камере сгорания с последующим закоксовыванием поршневых колец и перспективу неизбежного капремонта в итоге.
А на двух самых свежих (по возрасту) агрегатах в процессе обследования были выявлены загадочные микрокаверны на зеркале цилиндра, похожие на следы химической коррозии в результате попадания на металлическую поверхность брызг концентрированной кислоты. Никто из специалистов не решился даже версию предложить причин такого явления.
Для привода ГРМ предусмотрена, казалось бы, долговечная цепь, но отмечается её склонность к растягиванию при относительно небольших пробегах. Компенсировать растяг призван гидронатяжитель, но, как и гидрокомпенсаторы зазоров в ГРМ, он чувствителен к качеству масла и при забивании каналов в натяжителе двигатель начинает неустойчиво работать из-за смещения фаз газораспределения.
Несмотря на все проблемы, заявленный производителем ресурс в 180 000 км мотор все же выхаживает, бензин кушает довольно умеренно (6,5-8,5 л/100 км), цена расходников умеренна, а мелкие неисправности нехарактерны. Рекомендуется не экономить на качестве масла и сократить интервал его замены до 7 500 км.
Неисправности
Во время эксплуатации корейского двигателя надо быть готовым к устранению следующих характерных неисправностей.
- На малых/средних оборотах возможно появление вибраций. Причина этому — выработка свечей зажигания или засорение форсунок.
- Со стороны навесного оборудования могут появиться свистящие звуки. Причина — износился подшипник кондиционера.
- Двигатель может потерять былую мощность. Этому виной становится чаще засорение инжекторной системы или выход из строя форсунки/ок.
На самом деле, силовая установка G4KD работает шумно. Равномерное стрекотание форсунок — вполне нормальное явление для этого мотора, ничего делать не нужно.
На какие автомобили устанавливался G4KE
G4KE устанавливался на Santa Fe CM Двигатель Г4КЕ устанавливался на большинство самых популярных автомобилей концерна. Среди Хендаев обладателями мотора стали Santa Fe CM (выпускались с 2007 по 2012 гг.), Santa Fe DM (пришедшие на смену предыдущему поколению в 2012-2018 года), Sonata NF, Sonata YF и Sonata LF (сменявшие друг друга, начиная с 2008 года по настоящее время), Tucson LM 2009-2015 годов выхода.
Sportage SL 2010-2015
Kia агрегировала G4KE автомобили Magentis MG (выходящие в 2008-2010 годах), Optima TF (2010-2015 г), Sportage SL 2010-2015 годов, на смену которым пришли Sportage QL (вышедшие с конвейера в 2015 году и выпускаются до сих пор), Sorento XM и Sorento UM (производились с 2009 по 2014 и с 2014 по н.в. соответственно).
Sorento UM — 2014 года
Плюсы и минусы
К недостаткам можно отнести сложный капитальный ремонт силового привода:
- извлечь считающиеся несъемными гильзы цилиндров из алюминиевого блока можно только на специальном оборудовании;
- ремонтных размеров ЦПГ не существует в принципе.
Монтируется головка блока цилиндров на прокладку с подпружиненными металлическими элементами. Либо используется металлический безусадочный пакет, перед установкой которого придется шлифовать посадочные поверхности и блока, и головки. Зато протечки масла и антифриза в этом случае гарантированно исключены.
ЦПГ мотора G4KE
Мотор немного «шумный», при увеличении пробега наблюдается повышенный расход масла. После выработки гидрокомпенсаторов появляется характерный звонкий стук. Однако на дорогах уверенно эксплуатируется, еще первое поколение машин, укомплектованных этим силовым приводом, что является подтверждением высокого ресурса и запаса надежности.
Возможности модернизации
Сегодня различные тюнинг-ателье предлагают варианты по перепрошивке ЭБУ данного мотора с последующим увеличением мощности до 200 л. с. Однако просто чиповка вряд ли даст такие изменения, ведь чтобы выжать столько лошадей из двигателя, придётся провести также ряд дополнительных модернизаций:
- установить прямоток на выхлоп;
- заменить выпускной коллектора — поставить паук 4-2-1 или 4-1;
- настроить распредвалы с фазой 270.
Хорошо встанут на этот мотор различные компрессоры и турбины, но ситуация осложнится из-за подбора новой коробки. К тому же, автомобиль надо комплексно подготовить к более высокой мощности. Турбированием G4KE редко занимаются: во-первых, дорого, во-вторых — заметно снижается ресурс агрегата.
Двигатель GAMMA (G4FA и G4FC)
Пожалуй, начну с описания этих двигателей, а также с особенностей строения (разбор будет очень подробный, так что запаситесь чаем):
Где производят: Завод стоит в Китае (Beijing Hyundai Motor Co). Зачастую к этой стране очень предвзятое отношение, что «мол» все некачественное и прочее. Однако не стоит путать подпольщину и заводское производство (это огромная разница). И так вот на минуточку IPHONE тоже в поднебесной делают.
Система подачи топлива, рекомендованный бензин и степень сжатия: Инжектор, распределенный впрыск (MPI). Я считаю это плюс, потому как это система очень простая, форсунки не имеют соприкосновения с камерами сгорания (как у непосредственного впрыска GDI), здесь они встроены во впускной коллектор. У них стоимость дешевле, давление ниже (нет аналога ТНВД), да и прочистить их можно самому. А вообще я вам советую почитать статью MPI или GDI, в ней все просто и на пальцах. Бензин можно заливать не ниже 92, прекрасно работает на нем (это еще один плюс). Степень сжатия – 10,5.
Блок двигателя: я сейчас не буду долго размусоливать — ДА ОН АЛЮМИНИЕВЫЙ с тонкостенными сухими гильзами из чугуна (они влиты в момент производства). Как многие «кричат» (на различных форумах) что силовой агрегат одноразовый и что «мол» покатался 180 000 км и все выкидывай (про ресурс чуть позже). Однако как показывает практика, эти моторы прекрасно ремонтируются. Есть куча роликов в интернете, где эти старые изношенные гильзы выкидываются и на их место ставятся новые (ну и дальше поршневая и прочее). Так что российские мастера могут многое – ЭТО ФАКТ!
Цилиндры, поршни, коленвал: 4 штуки в ряд, поршни облегченные маслосъемные и компрессионные кольца нормальных размеров (хотя могли бы быть и толще). Коленчатый вал и его вкладыши не вызывают никаких нареканий, ходят очень долго (этот узел не является проблемным звеном)

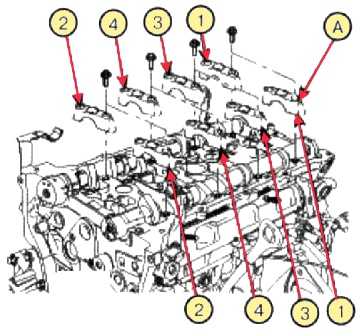

Система ГРМ: НА двигателе СОЛЯРИСА – РИО, устанавливается два распределительных вала, по 4 клапана на цилиндр (то есть 16 клапанов). Гидрокомпенсаторов – НЕТ, установлены только толкатели. Стоит цепной механизм ГРМ, с гидравлическим «натяжителем» цепи. Есть один фазовращатель, стоит на впускном валу.

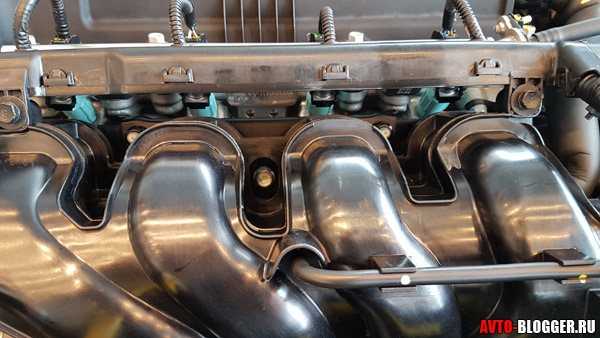

Впускной и выпускной коллектор: Впускной – пластиковый, с системой изменения геометрии впуска (VIS). Выпускной – нержавеющая сталь. По сути все очень просто.
Масло: Допускается замена раз в 15000 км, рекомендовано синтетическое 5W30, 5W40. Объем примерно 3,3 литра. Рабочая температура – 90 градусов Цельсия
Ресурс заявленный производителем: около 200 000 км.
Отличие моторов 1,4 и 1,6 литра: Слабая версия носит аббревиатуру G4FA (1.4л-107), старшая версия известна как G4FC (1.6л-123). Двигатели практически идентичные, отличие только в том, что у более мощной версии ход поршня – 85,4мм, а у слабой 75мм (различный коленчатый вал). Таким образом «1,6» просто засасывает больший объем топлива – ВСЕ ОСТАЛЬНОЕ БЕЗ ИЗМЕНЕНИЙ (очень подробно будет в видео версии).
Двигатель G4NA 2.0
Двигатель G4NA 2.0 серии NU — модернизация семейства Theta 2. За основу NU G4NA 2.0 был взят его предшественник двигатель G4KD. Мотор устанавливается на многие модели автогиганта Kia-Hyundai, от легковых моделей до внедорожников.
- Hyundai i40 (VF) 2.0
- Hyundai i40 CW (VF) 2.0 GDi
- Hyundai Tucson (TLE) 2.0 GDI
- Hyundai Tucson (TLE) 2.0 GDI 4WD
- Kia Cerato
- Kia Cerato Koup
- Kia Soul
- Kia Sportage
Блок G4NA облегчен и изготавливается из алюминия, сверху установлена 2-вальная, 16 клапанная алюминиевая ГБЦ. В качестве привода ГРМ установлена цепь. Система регулировки фаз D-CVVT (CVVL) двигателя G4NA 2.0 стала полнофункциональной и распространяется на выпуск и на впуск.
Впрыск топлива либо распределенный (MPI), либо непосредственный (GDI). Автомобили поставляемые на российский рынок снабжены системами Dual CVVT/MPI, а на автомобили для европейского рынка устанавливаются системы CVVL/GDI.
Самым главным отличием двигателя G4NA от G4KD является наличие гидротолкателей, что избавило владельца от регулировки клапанов. Также заменен был впускной коллектор, теперь он стал пластиковым с возможностью изменения каналов.
Двигатель G4NA 2.0 технические характеристики :
| Изготовитель | Hyundai |
| Марка ДВС | G4NA |
| Годы производства | с 2006 |
| Объем | 1999 см3 (2.0 л.) |
| Мощность | 123 кВт (167 л. с.) 150 л.с. (занижен искусственно для РФ) |
| Крутящий момент | 201 Нм (на 4200 об/мин) |
| Вес | 117 кг |
| Степень сжатия | 10.3 |
| Питание | инжектор |
| Тип мотора | рядный бензиновый |
| Зажигание | DIS-4 |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Количество клапанов на цилиндр | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | пластиковый |
| Выпускной коллектор | литой чугунный |
| Распредвал | встроен механизм CVVT |
| Материал блока цилиндров | алюминиевый сплав |
| Диаметр цилиндра | 81 мм |
| Поршни | алюминиевые |
| Коленвал | 5 опор, 8 противовесов |
| Ход поршня | 97 мм |
| Горючее | АИ-95 |
| Нормативы экологии | Евро-5 |
| Расход топлива | трасса – 6,1 л/100 кмсмешанный цикл 7,5 л/100 км город – 9.8 л/100 км |
| Расход масла | max 0.6 л/1000 км |
| Выбор масла | 5W-30, 5W-40, 0W-30, 0W-40 |
| Масло для G4NA по составу | синтетика, полусинтетика |
| Объем масла моторного | 4.2 л |
| Температура рабочая | 95° |
| Ресурс ДВС | заявленный 250000 км, реальный 250000 км |
| Регулировка клапанов | гидротолкатели |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 7 л. |
| Помпа | Optima III 2510041700 |
| Свечи зажигания на G4NA | Bosch 0242236578, 0242236577 иридий, 0242229791 платина-иридий, Champion EON9/286, |
| Зазор свечи зажигания | 1.1 мм |
| Цепь ГРМ | 243212Е000 |
| Порядок работы цилиндров | 1-3-4-2 |
| Маховик | 232002E000 |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | Ajusa 57047000 |
| Компрессия | от 13 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин-1 |
Многие автовладельцы жалуются на появление задиров в цилиндрах (появляются даже на малых пробегах). И это является основной проблемой данного агрегата, продлить жизнь двигателю поможет более частая замена масла, приблизительно раз в 7000 км.
С проблемой задиров и стучащего двигателя столкнулось большое количество автовладельцев одни во время гарантийного обслуживания, другие по истечении гарантии. На сайте www.change.org появилась петиция с требованием отозвать автомобили с двигателями G4KD и G4NA.
На данный момент петицию подписали около 3 000 человек.
Основные причины задиров в G4KD и G4NA
- 1. Недостаточное давление масла, при этом датчик давления отрегулирован под более низкие значения
- 2. Отсутствие масляных форсунок в блоке цилиндров
- 3. Плохая продувка цилиндров и разрушение катализатора по этой причине пыль от катализатора может попасть обратно в цилиндры
Также типичной проблемой является растяжение цепи ГРМ на малых пробегах, или перескакивание звеньев.
В итоге происходит встреча поршней и клапанов и как следствие повреждение последних.
Двигатель NU 2.0 (G4NA) предъявляет высокие требования к качеству масла. Также блок данного двигателя считается неремонтопригодным.
Применяемость АКПП A4CF1/2 на а/м Хундай и Киа
- Hyundai Solaris
- 4500023160 ( 45000-23160 )
- 4500023161 ( 45000-23161 )
- 4500023600 ( 45000-23600 )
- 4500023261 ( 45000-23261 )
- 4500023260 ( 45000-23260 )
- Hyundai I30
- 4500023050 ( 45000-23050 )
- 4500023145 ( 4500023145 )
- 4500023430 ( 45000-23430 )
- 4500023435 ( 45000-23435 )
- Hyundai Elantra
- 4500023040 ( 45000-23040 )
- 4500023045 ( 45000-23045 )
- 4500023047 ( 45000-23047 )
- 4500023360 ( 45000-23360 )
- Kia Ceed
- 4500023445 ( 45000-23445 )
- 4500023025 ( 45000-23025 )
- Kia Cerato
- 4500023090 ( 45000-23090 )
- 4500023030 ( 45000-23030 )
- 4500023092 ( 45000-23092 )
- Kia Soul
- 4500023070 ( 45000-23070 )
- 4500023075 ( 45000-23075 )
Признаки, причины и последствия выхода из строя цепи ГРМ
Цепной привод спрятан внутри двигателя, в отличие от зубчато-ременного привода, который расположен снаружи силового агрегата. Это можно считать как достоинством, так и недостатком. С одной стороны, изолированный механизм создает меньше шума и обильно смазан маслом, что увеличивает срок службы агрегата. С другой стороны, обслуживание и замена привода ГРМ становится затруднительным, так как крышку клапана также необходимо снимать для визуального осмотра механизма.
Неисправность цепи ГРМ в основном выражается в появлении характерного грохота под крышкой во время работы двигателя Киа. Этот звук слышен со стороны газораспределительного механизма, спутать его с каким-то другим шумом крайне сложно.
