Регулировка привода воздушной заслонки карбюратора солекс

Принцип работы автомобильного карбюратора

Функция карбюратора заключается в смешивании атмосферного воздуха с топливом и дальнейшая его транспортировка в камеру сгорания. Всем известно, что для воспламенения и последующего горения необходим кислород, а для того, чтобы с воздухом в камеру сгорания не проникала пыль и другие ненужные частицы, используется специальный фильтр. Во время работы, кислородом двигатель снабжается постоянно, так же как и бензином. Топливо в карбюратор подает бензонасос, который приводит в действие коленчатый вал или распределительный вал при помощи кулачков или шестерней. Привод акселератора, расположенный на карбюраторе и соединённый с педалью газа в салоне автомашины, регулирует число оборотов двигателя. Акселератор регулирует положение дроссельной заслонки карбюратора, которая отвечает за количество топливной смеси попадающей в двигатель. Проще говоря, карбюратор – это смеситель бензина и кислорода, который регулирует его подачу в камеру сгорания двигателя.

Устранение причины масла в воздушном фильтре

Рассказывать, как заменить воздушный фильтр автомобиля, смысла нет, для каждой марки и модели свой способ и процедура, но сложного в этом нечего нет. Как правило, замена масла и воздушного проходит в один момент, так же меняют масляный фильтр.

Перед началом ремонта заранее нужно приготовить:

новый воздушный фильтр;
необходимый инструмент;
промывочное средство или бензин;
желательно новое масло для двигателя;
чистое сухое помещение (не стоит проводить ремонт в дождливую или влажную погоду).

Первый варианта, почему масло в воздушном фильтре, рассмотрим на карбюраторном двигателе. Если причина поломки заключается в шланге, то нужно готовится к массовой промывке шланга и сопутствующих деталей к самому воздушному фильтру. Для этого начинаем снимать необходимые шланги, которые отвечают за вывод отработанных картерных газов. Чтоб избежать дальнейшего повторения причины попадания масла в воздушный фильтр, стоит пересмотреть каждый шланг на наличие повреждений.

Теперь переходим к дроссельной заслонке, сняв её, стоит осмотреть канал малой ветки вентиляции, зачастую именно он забивается масляным налетом или сажей. Для начала нужно проткнуть обычной иглой и промыть бензином. Далее продуваем воздухом под давлением и повторяем процедуру очистки. В 99% случаев, именно из-за такого засора под крышкой головки блока цилиндров создается избыточное давление, которое потом и способствует попаданию масла в воздушный фильтр через сапун.

Бывалые водители для устранения выброса масла в воздушный фильтр, снимают ГБЦ и устанавливают дополнительный маслоотражатель. В качестве дополнительного маслоотражателя используют хозяйственную металлическую мочалку. Промыв все детали, и проверив на наличие повреждений, собираем детали в обратном порядке. Не будет лишним проехать пару километров и заглянуть есть ли масло в воздушном фильтре.

Рассмотрим вариант, когда появилось масло в воздушном фильтре инжектора. Отличием инжекторного двигателя от карбюраторного считается, как минимум система подачи воздуха в двигатель. Первым делом стоит проверить гофру, идет от инжектора до воздухана. Именно она чаще всего выходит из строя и масло в гофре воздушного фильтра приведет к его замене.

В идеальном варианте чистится или меняется гофра, а так же патрубок от ГБЦ к гофре. Как вариант можно заделать отверстие в гофре, а на выпуск отработанных картерных газов вывести длинный шланг, опустив его вниз. Именно через этот патрубок от ГБЦ и попадает в гофру, а затем масло попадает в воздушный фильтр.

Самый неприятный вариант ремонта при попадании масла в воздушный фильтр – это когда залегают поршневые кольца. Появление большого количества масла за пределами двигателя, сизый дым выхлопной системы это признаки, но завершающим этапом считается замер компрессии в цилиндрах. По стандарту показатель компрессии при замере должен быть от 9 до 12 атмосфер, отклонения между цилиндрами допустимо в 1 атмосферу. Если же компрессия не соответствует параметрам, а отклонения больше нормы, то это показатель плохой поршневой. Двигатель будет не то, что бросать масло в воздушный фильтр, а попросту его заливать.

Для этого нужно будет проводить ремонт ГБЦ, снимать поршни и проверять их. Сняв поршни, первым делом проверяют их на наличие трещин, далее на залегание поршневых колец. Если кольцо не прокручивается, то это первый признак, что где то в нем есть трещина, а двигатель подвергался сильному перегреву.

Описывать процесс разборки и ремонта поршневой стоит отдельно, тем более для каждого автомобиля он свой. Какой бы причина попадания масла в воздушный фильтр не была, это несет денежные затраты, а так же время для ремонта, но и затягивать с таким не стоит.

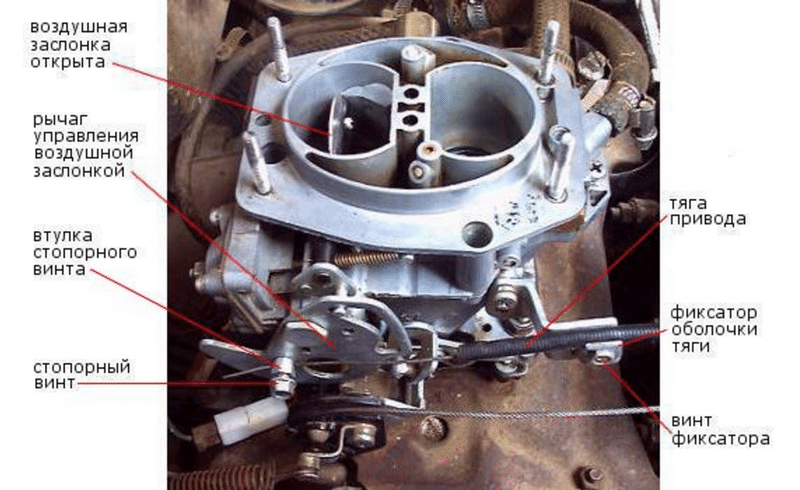

Управление воздушной заслонкой

Для управления воздушной заслонкой применяются как ручной, так и автоматический подсосы.

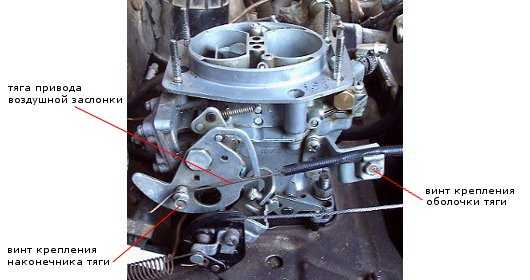

Ручное управление воздушной заслонкой карбюратора происходит при помощи троса, который протянут от заслонки к рычагу управления в салоне автомобиля. Для закрытия заслонки необходимо потянуть рычаг на себя до упора. В ходе прогревания двигателя рычаг постепенно убирается в исходное положение. После того как с открытой заслонкой двигатель начинает работать с постоянными оборотами, можно начинать движение. Данный метод управления применялся на более ранних автомобилях;
Автоматическое управление воздушной заслонкой карбюратора исполнено несколько проще ручного. Здесь применяется пружина, которая берет на себя управление приводом заслонки. При нагреве двигателя, пружина становится мягче и автоматически открывает заслонку, таким образом, регулируя количество воздуха, подающегося в карбюратор.

Устройство карбюратора Солекс

Карбюратор солекс имеет несколько моделей, а именно, это:

Основной модификацией такой марки карбюраторов является СОЛЕКС 21083. У этой модели самое маленькое сечение диффузора. По строению все модели Солекса одинаковые, есть лишь некоторые отличия (для разных марок и моделей авто своя модификация). Поэтому настройка солекса всех моделей одинакова.

Тип карбюратора Солекс относится к эмульсионному. Он устанавливается только на машины с двигателями с бексонтактным зажиганием.

Устройство солекса:

две камеры с дроссельными заслонками;
дозировочная система камер;
переходные системы для обоих камер;
система холостых оборотов только для первой камеры.

Классификация Солекс карбюраторов по комплектации:

Система пускового устройства типа полуавтомат.
Ускорительный насос карбюратора.
Экономайзер режимов по мощности.

Что нужно знать о ДПДЗ

Где находится ДПДЗ ТПС, какие функции он выполняет и каковы симптомы неполадок? Перед тем, как найти поломку, предлагаем ознакомиться с основными характеристиками механизма и его принципом действия.

Предназначение и местонахождение

Итак, в чем заключается предназначение, и где находится датчик положения ДЗ? Непосредственно заслонка представляет собой конструктивный элемент впускной системы мотора. Она используется для регулировки объема поступающего воздушного потока, то есть благодаря ей формируется правильный состав горючей смеси. Предназначение датчика дроссельной заслонки заключается в передаче данных коллектора о состоянии пропускного клапана — оно может быть либо закрытым, либо открытым.

Схематическое устройство механизма

Где расположен ДПДЗ? Обычно эти устройства находятся в подкапотном отсеке, непосредственно на дроссельной магистрали. Они подключаются к оси заслонки. Если положение дроссельной заслонки не изменяется по каким-то причинам, это приведет к неправильному формированию топливовоздушной смеси, что, в свою очередь, отразится на работе двигателя.

Конструкция и принцип действия

По конструкции датчик дроссельной заслонки относится к типу резистивных приборов. Внутри устройства расположен специальный подвижный ползунок, который используется для перемещения по дугообразной плоскости. Эта плоскость совмещена с заслонкой. При нажатии на газ заслонка принимает открытое состояние, а сам токосъемник осуществляет вращение по поверхности резистивного устройства. В этот момент на потенциометре меняется сопротивление.

Принцип действия девайса довольно простой. При закрытом состоянии заслонки напряжение на ДПДЗ будет невысоким, но когда она открывается, это значение начинает расти. Самое высокое напряжение ДПДЗ появляется при открытой заслонке. С учетом данной информации блок управления автомобилем выбирает необходимый объем горючего для формирования топливовоздушной смеси (автор видео о симптомах поломки и замене регулятора — Иван Васильевич).

В зависимости от конструкции, в структуре механизма может использоваться магниторезистивный элемент. Такое девайс включает в свою конструкцию чувствительную составляющую, на нее устанавливается магнит, связанный с валом устройства. В результате того, что контакта между резистивным элементом и магнитом не будет, механизм является бесконтактным.

Бесконтактный датчик положения дроссельной заслонки функционирует немного по другому принципу. При открытии заслонки в механизме изменяется магнитное поле, в свою очередь, это способствует и изменению сопротивления чувствительной составляющей. Информация об этом также подается на управляющий узел, который формирует саму смесь.

Причины и первые признаки неисправности

Прежде чем заняться регулировкой, рекомендуем ознакомиться с причинами и признаками неисправности датчика.

Основные симптомы, которые указывают на то, что нужно осуществить регулировку или ремонт датчика положения дроссельной заслонки:

Первостепенным признаком неисправности датчика положения дроссельной заслонки является нестабильная работа двигателя авто. Силовой агрегат может работать в нормальном режиме определенное время, но потом он внезапно будет глохнуть при переключении передач или езде накатом, на нейтральной скорости. В целом на холостых оборотах мотор будет функционировать нестабильно.
При езде на первой или третьей передаче и нажатии на газ могут ощущаться провалы. Мощность двигателя может упасть, а затем она сама восстановится. Эти провалы могут ощущаться не системно, а периодически.
Еще одним признаком неисправности датчика положения дроссельной заслонки является произвольная перегазовка, это происходит в тот момент, когда водитель жмет на газ. Также автомобиль в этом случае может и заглохнуть.
Появление рывков, что особенно ощущается при наборе скорости. Как и другие симптомы, рывки могут то появляться, то исчезать (автор видео о диагностике устройства в гаражных условиях — канал Alex ZW).

https://youtube.com/watch?v=Yo4iu55VJLE

Способ демонтажа винта качества

У карбюраторов «Солекс» нередко засоряется канал ХХ в самом корпусе, и чтобы его хорошо продуть, необходимо вынуть винт качества. Но этот винтик, как уже говорилось выше, имеет очень плотную посадку, и достать его нелегко. Существует несколько методов демонтажа детали, мы рассмотрим лишь один вариант.

Берем кусок старой антенны от любого радиоприемника, подбираем наружный диаметр так, чтобы трубка входила в канал корпуса карбюратора, обычно наружная толщина «съемника» равна около 4 мм. Отрезаем небольшой кусок, делаем на одном ее конце распил (где-то 1 см глубиной), по другому винту качества (запасному, или специально можно купить в магазине), проверяем, как плотно трубка насаживается на головку винтика.

Теперь можно откручивать винт и с помощью самодельного съемника доставать его из корпуса КУ.

Регулировка карбюраторов – процесс тонкий и требующий некоторой осторожности. Для того чтобы получить нужный результат, обычно проводится регулировка холостого хода

Итак, вот перед вами стандартный карбюратор для автомобиля ВАЗ 2109:

Здесь хорошо видны винты «количества» и «качества», которыми и калибруется карбюратор.

Тонкая регулировка не делается на включённом двигателе

Это важно — не забывайте. Что требуется сделать:

Прогреваем двигатель и глушим его.
Берём винт качества смеси. Для начала нужно закрутить его до предела. Затем – открутить на четыре, или пять оборотов. В итоге мы получаем полностью обогащённую смесь.
Далее делаем с винтом количества то же самое, но выкрутить его следует на три оборота.
Предварительно прогретый двигатель теперь можно запустить.
При помощи винта количества нужно отрегулировать обороты холостого хода. Предельная отметка – 800 оборотов в минуту.
Теперь, медленно, закручиваем винт качества смеси. Важный момент — газораспределительный механизм, зажигание и сам карбюратор должны быть исправны!
Регулируем обороты далее. Сперва они немного возрастут. Затем станут менее устойчивы. Когда вы продолжите закручивать винт, они уменьшатся. Как только вы заметите, что обороты неустойчивы, можно на пол-оборота выкрутить винт.
Далее проводим коррекцию оборотов винтом количества. Не забудьте проверить количество оборотов при повышенных нагрузках – включённой печи, например. Зимой же и вовсе с обычных 850 оборотов, следует поднимать до 1000.

Ремонт карбюратора Солекс

При выходе из строя карбюратора нормальная работа двигателя внутреннего сгорания будет невозможной. Для восстановления работоспособности можно обратиться к специалистам или устранить неисправность самостоятельно.

Чистка каналов и жиклеров карбюратора Солекс

При длительной эксплуатации топливный и воздушный фильтрующий элемент засоряются. Это приводит к попаданию крупных частиц в карбюратор. Они образовывают засоры в каналах и жиклерах. Существует 3 варианта очистки:

Без разборки. Демонтируют корпус воздушного фильтра. После этого запускают двигатель и распыляют в рабочие камеры и на воздушные жиклеры очищающий аэрозоль. Способ помогает при небольших засорах.
С частичной разборкой. Метод подразумевает демонтаж верхней крышки и экономайзера принудительного холостого хода. После обрабатывают очистителем жиклеры. Для удаления мелких частиц продувают жиклеры сжатым воздухом.
С полной разборкой. Карбюратор демонтируют с посадочного места. Выкручивают жиклеры и обрабатывают их очистителем или ацетоном. Каналы продувают воздухом под давлением.

Регулировки на карбюраторы типа «SOLEX»

После ремонта может потребоваться регулировка карбюратора Солекс. Без применения специализированного оборудования можно самостоятельно отрегулировать:

уровень топлива в поплавковой камере;
степень открытия воздушной заслонки при запуске;
количество оборотов холостого хода.

Чтобы установить нормальный уровень в поплавковой камере, необходимо:

Открутить винты крепления верхней крышки.
Топливным насосом накачать бензин в карбюратор.
Демонтировать крышку и определить, соответствует ли уровень норме. На внутренней поверхности поплавковой камеры есть метки, указывающие нормальный уровень.
Установить требуемый уровень путем сгибания язычка поплавка.

После проведения регулировки уровень бензина в поплавковой камере будет соответствовать норме. Сборку осуществляют в обратной последовательности.

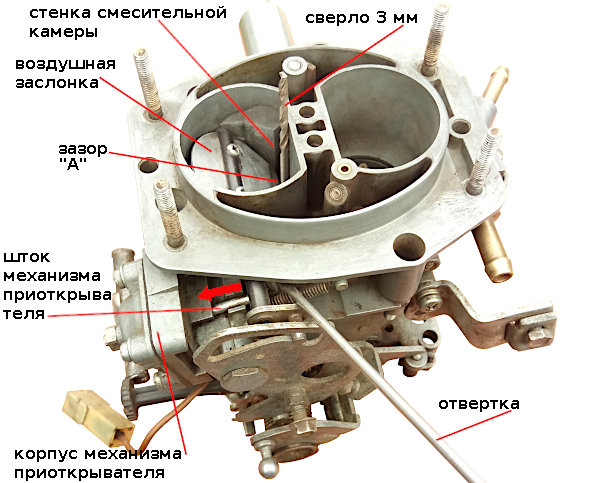

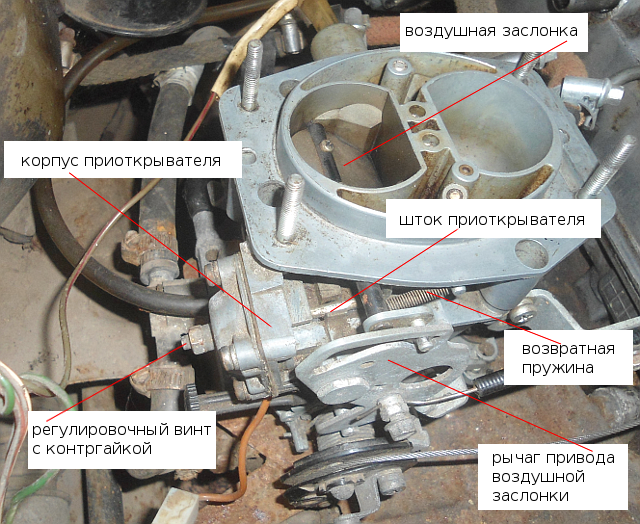

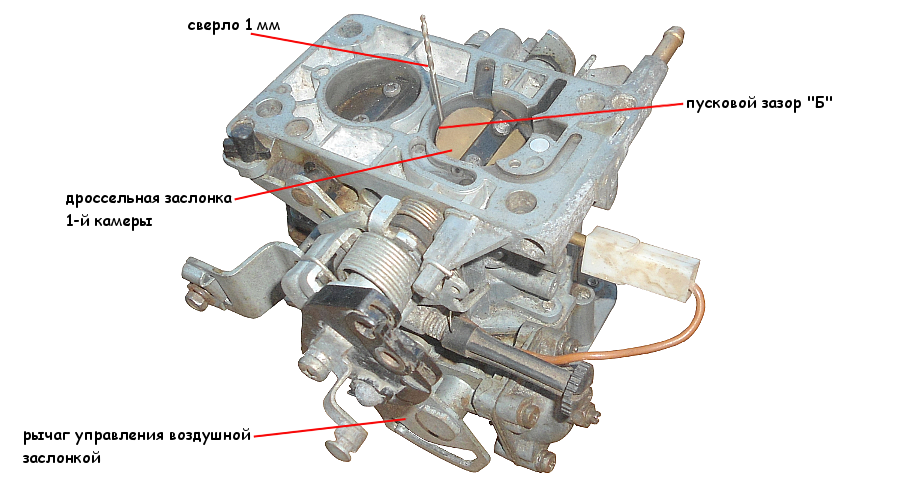

Настройка степени открытия воздушной заслонки при запуске силового агрегата осуществляется винтом. Для регулировки, вытянув трос управления подсосом до упора, выставляют требуемую степень открытия.

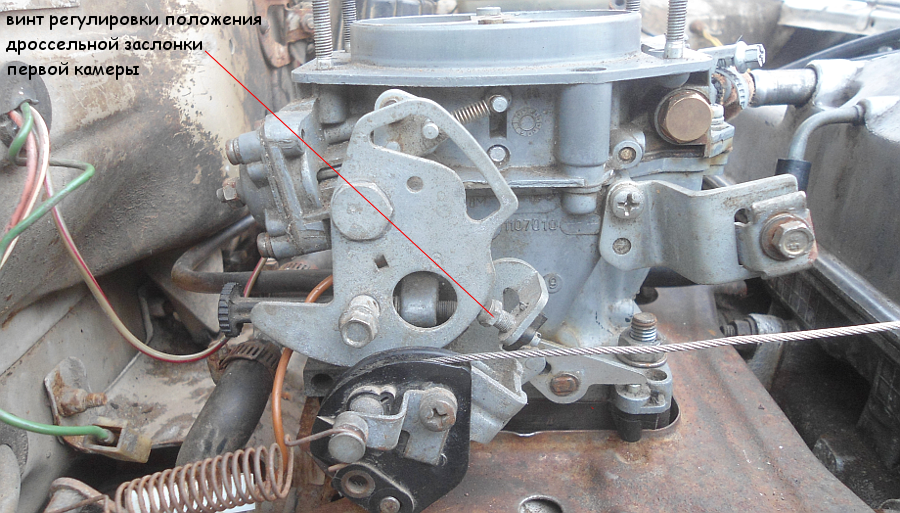

Регулировка оборотов коленчатого вала на холостом ходу предусматривает использование тахометра. Если он отсутствует на транспортном средстве, потребуется подключить его дополнительно.

Перед регулировкой силовую установку прогревают до рабочей температуры и создают максимальную нагрузку на генератор. Для этого включают максимальное количество потребителей – вентилятор отопителя, наружное и внутреннее освещение и т. д. Винтами качества и количества топлива устанавливают число вращения коленчатого вала в диапазоне 800 об/мин.

Тарировочные данные соотношения больших диффузоров и жиклеров (завода изготовителя)

Карбюратор Солекс имеет несколько модификаций. Для поддержания динамических показателей транспортного средства в норме необходимо правильное соотношение размеров диффузоров и жиклеров. Производитель карбюратора Солекс установил тарировочные данные для получения оптимальной топливовоздушной смеси. Они указаны на рисунке ниже.

Замена прокладок и рабочих элементов карбюратора

При длительной эксплуатации уплотнения и рабочие элементы изнашиваются. Это требует их замены. Периодически необходимо менять жиклеры главной дозирующей системы. Попадание мельчайших абразивных частиц вместе с бензином постепенно увеличивает внутренний диаметр жиклера. Это приводит к увеличению расхода топлива.

Карбюратор Солекс разбирают, осматривают поверхности деталей на предмет повреждений. Вышедшие из строя комплектующие заменяют новыми. При сборке устанавливают новые эластичные мембраны и уплотнительные прокладки.

Причины попадания масла

Чтобы устранить проблему, для начала следует разобраться с причинами появления масла в дроссельной заслонке. Это позволит понять, как действовать в такой ситуации.

Даже в регламенте автопроизводителей часто прописывается необходимость чистить узел с определённой периодичностью. Обычно это интервал в 30-50 тысяч километров.

Но если речь идёт о внушительном слое смазки и нагара, что не является нормой для любого двигателя, требуется искать причину и принимать соответствующие меры.

Есть несколько вариантов, почему масло могло оказаться в дроссельной заслонке в чрезмерном количестве.

Нарушение герметичности со стороны впускной системы. Нарушение её целостности ведёт к активному подсосу грязного воздуха. Из-за этого на поверхности заслонки может появляться большой слой из отложений. Постепенно он начинает напоминать тёмную маслянистую плёнку.
Загрязнение воздушного фильтра. Во многом напоминает симптомы предыдущей причины. Если фильтр забит, через него будет проходить плохо очищенный воздух. Отсюда и наслоения из грязи и масла на элементе.
Проблемы со стороны системы вентиляции картера. Не исключаются и неисправности в системе вентиляции картерных газов. Это ведёт к забору масла, которое затем оказывается во впускном коллекторе и на фильтре. Как итог, на заслонке оказывается внушительный масляный налёт, сформировавшийся из смазки и грязи.

Столкнувшись с загрязнением этого узла, автомобиль потеряет в динамике, ухудшится разгон, будут проявляться плавающие обороты, мотор перестанет нормально запускаться.

Игнорировать такую проблему точно нельзя. Необходимо определить, почему именно кидает моторное масло в дроссельную заслонку. Есть несколько вариантов, исходя из перечисленных причин, откуда может попадать смазка. Проверив каждый патрубок на герметичность и оценив состояние фильтра и систему картерных газов, можно сделать соответствующие выводы.

При наличии диагностического сканера подключитесь к электронике автомобиля, считайте имеющиеся ошибки. Во многом с их помощью можно узнать, что является причиной загрязнения и как её устранить.

Диагностика выполняется методом визуальной проверки и путём считывания ошибок в памяти ЭБУ.

В большинстве случаев, когда ситуация не совсем критичная, проблема решается путём промывки дроссельной заслонки.

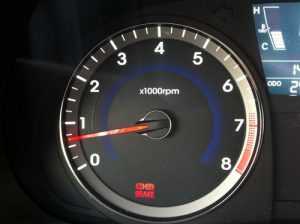

После чистки дроссельной заслонки плавают обороты

Итак, казалось бы, вся процедура окончена. Заслонка была прочищена очистителем, воздушный фильтр заменен на новый, датчики обратно подключены, то есть все собрано и затянуто. Теперь можно переходить к запуску двигателя. Если мотор заводится после чистки дроссельной заслонки и дальше нормально работает, тогда процедуру можно считать успешной.

Следует добавить, что так бывает не всегда. Многие сталкиваются с тем, что после чистки дроссельной заслонки высокие обороты двигателя держатся постоянно и не падают. Также многие водители замечают, что после чистки дроссельной заслонки увеличился расход топлива. Вероятной причиной может быть ошибка в подключении какого-либо датчика при обратной сборке, но это случается редко.

Чаще всего после очистки дроссель нужно также дополнительно калибровать и настраивать, о чем знают не все или делают это неправильно. Другими словами, большие обороты ХХ после чистки дроссельной заслонки являются наглядным примером и одновременно ответом на распространенный вопрос, нужно ли обучать дроссельную заслонку после чистки данного узла. Давайте разбираться.

Начнем с того, что чистую дроссельную заслонку в ряде случаев действительно нужно адаптировать (обучать). Обычно адаптация заслонки дросселя чаще необходима тогда, когда перед этим производилась чистка электронной дроссельной заслонки. С механической заслонкой проблем меньше, но они тоже имеются. В системах с электронным дросселем ЭБУ самостоятельно выставляет положение заслонки, в механических системах происходит выставление регулятора холостого хода. Если проще, после снятия слоя грязи положение очищенной заслонки меняется, но ЭБУ об этом не знает и продолжает подавать топливо в соответствии с предыдущими параметрами до чистки. Для решения задачи необходимо выставить обороты ХХ при помощи диагностического оборудования, так как имеется возможность сбросить предыдущие параметры.

Также можно попробовать обучить дроссель вручную. Простейшим способом обучения без диагностического оборудования или сканера для адаптации является откручивание минусовой клеммы с АКБ от нескольких секунд до 10 минут (в зависимости от марки и модели авто). Это позволяет сбросить настройки, то есть выполняется сброс имеющейся адаптации и возврат к заводским настройкам. После подсоединения клеммы к аккумулятору и повторного запуска ДВС холостые обороты должны стабилизироваться.

Отметим, что подобный способ работает на ограниченном числе автомобилей. В подобном случае можно воспользоваться еще одной возможностью обучить дроссельный узел без компьютера. Данный способ подходит для целого ряда ТС различных производителей. Рассмотрим такую адаптацию на примере японского авто марки Ниссан.

Сначала мотор нужно прогреть до рабочей температуры, после чего следует заглушить двигатель.
Далее понадобится выждать 5-10 секунд, затем включить зажигания на 3 секунды.
Теперь на педаль газа нужно нажать до упора и сразу отпустить. Это делается 5 раз, нужно успеть за 5 секунд (одно нажатие в секунду). Интервал следует засекать по секундомеру, чтобы не сбиваться.
После последнего нажатия следует подождать 7 сек., после чего педаль газа снова нажимается «в пол» и удерживается в таком положении до того момента, пока на приборной панели не начнет моргать «чек», а далее эта лампочка загорится постоянно.
После момента, кода check стал постоянно гореть, нужно выждать еще 3 секунды. Теперь педаль газа можно отпускать.
Далее двигатель нужно завести, холостые обороты должны прийти в норму.

Добавим, что во время проведения такой адаптации дроссельной заслонки важно точно выдерживать время на каждом этапе, а также укладываться во все временные отрезки. В этом случае можно говорить об успешном проведении обучения

Также рекомендуется уточнить особенности и возможность ручной адаптации для конкретной модели авто.

Был ли автоматический подсос?

Конечно же, был. Что касается отечественных автомобилей, то впервые его применил на карбюраторе Солекс 21083, но устанавливался он только на экспортные ВАЗ 2110. Суть его работы была в следующем — специальная пружина, управляющая заслонкой, была связана с охлаждающей жидкостью. Биметалл менял свои свойства по мере прогрева, а соответственно, открывал или закрывал заслонку в зависимости от температуры антифриза.

Были разработки и для нашей страны — это электронная система управления подсосом. Вместо троса ставился электропривод, в салоне была кнопка программирования и блок управления. Вначале работа подсоса программировалась, а затем он закрывал заслонку на основе программы. Но каждый сезон приходилось перепрограммировать заново, ибо то, что работало летом, зимой уже требовало другого времени открытого состояния.

Электропривод воздушной заслонки карбюратора

Системы данного типа представляют собой моторедуктор (который отвечает за механическую часть открывания воздушной заслонки) и прибор регулировки. Прибор управления программируется через ноутбук или компьютер. Настройка производится также при помощи компьютера или вручную (кнопками которые подключаются отдельно, в количестве трёх штук). В системе автоматического регулирования воздушной заслонкой карбюратора имеются две основные функции – настройка оборотов двигателя при определённой температуре. Также есть возможность ручного управления, кнопкой расположенной в салоне автомобиля. Никаких дополнительных функций ( кроме датчика температуры и настроек) электропривод воздушной заслонки карбюратора не имеет.

Вот в принципе и все, что необходимо знать о карбюраторной воздушной заслонке. Как выяснилось, данный узел топливной системы оказался не такой уж и сложный, и легко поддаётся любым настройкам и ремонту.

Как диагностировать датчик положения дроссельной заслонки с помощью мультиметра

Найдите ДПДЗ на вашем автомобиле. Поскольку он контролирует положение дроссельной заслонки, ищите датчик на её корпусе.

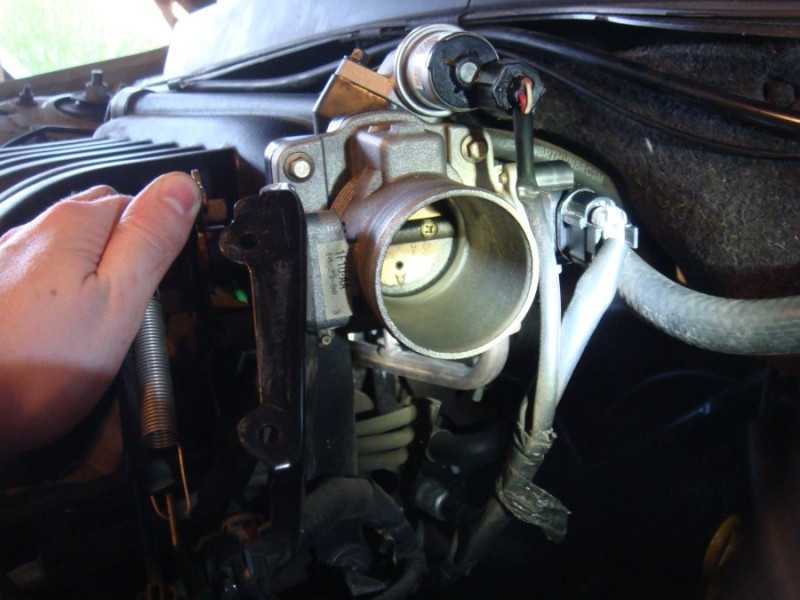

На рисунке ниже красная стрелка указывает на этот датчик.

В демонстрационных целях я удалил патрубок подачи воздуха, чтобы вы могли видеть, как устроен дроссельный узел. Это поможет вам при проверке датчика.

В старых автомобилях на корпусе дроссельной заслонки используется механический рычаг, который соединен с педалью газа в салоне посредством тросового привода (на новых автомобилях применяется электронная педаль акселератора).
В дроссельном узле установлена пластина (круговой диск), действующая как дверь для воздуха, попадающего в двигатель.
При закрытом дросселе (педаль газа не нажата), заслонка находится в полностью закрытом состоянии.

В широко открытом дросселе (педаль газа прижимается к полу), заслонка полностью открыта, обеспечивая максимальную подачу воздуха в двигатель.

Следующий шаг – обеспечение условий для правильной работы ДПДЗ. Для этого начните с отключения электрического разъема от датчика.

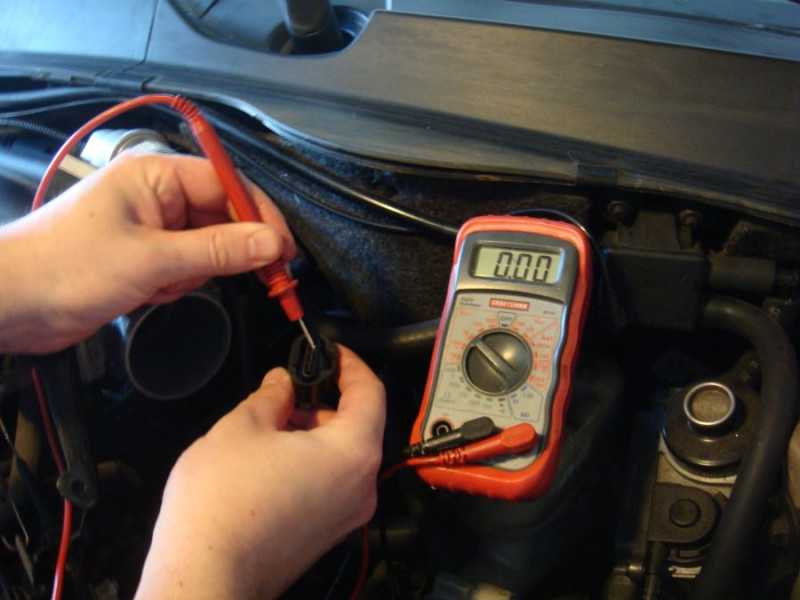

Подключите черный провод мультиметра к минусовой клемме аккумулятора и установите прибор в режим постоянного тока.

Начните измерение с одной стороны трехпроводного штекера. Поверните ключ зажигания в положение ON, но не пытайтесь запустить автомобиль. Один провод должен отображать около 0 вольт. Как правило, это крайний левый или крайний правый контакт в вилке.

Измерьте напряжение на среднем контакте, к которому обычно подключен сигнальный провод. Он также должен отображать примерно 0 вольт.

Подключитесь к третьему контакту, который должен показать около 5 вольт. Это и есть наше опорное напряжение. Если при подключении к третьему контакту вы не видите на мультиметре 5 вольт, датчик положения дроссельной заслонки не получает требуемого напряжения, а это признак дефекта проводки ещё на пути к датчику. Проверьте её на наличие механических повреждений.

Важно отметить, что до тех пор, пока на одном контакте будет присутствовать 5 вольт и примерно 0 вольт на двух других, вы можете не переживать о целостности проводки. Помните, что сигнальный контакт обычно является средним в разъеме и запомните, где расположены 5 вольт и заземление

Подсоедините разъем проводки к ДПДЗ и подключите к контактам сигнала и заземления щупы мультиметра, воспользовавшись скрепками (см. фото ниже).

Подключите плюсовой (красный) щуп мультиметра к сигнальному проводу (средний контакт), а черный щуп – к заземляющему проводу. Установите мультиметр в режим постоянного тока (DCV)

При таком подключении на мультиметре должно быть примерно 0,9 вольт

Точные цифры могут отличаться, в зависимости от модели автомобиля.
Поверните рычаг корпуса дроссельной заслонки и обратите внимание на изменение напряжения. Если вам неудобно это сделать, можно положить мультиметр на лобовое стекло, повернув экраном к салону автомобиля, сесть за руль и нажимать на педаль газа

Результат будет аналогичным.
Если датчик положения дроссельной заслонки работает правильно, вы увидите плавное изменение от базового напряжения (в нашей ситуации примерно 0,9 вольта) до максимального значения (около 4,47В). Поверните рычаг или медленно нажмите педаль газа, постарайтесь увидеть «пики» напряжения. Резкие всплески или падения напряжения – это то, что нас интересует. К примеру, если вы нажали на педаль газа примерно наполовину и на дисплее отображается около 2,5 вольт, резкие всплески свыше 4 вольт или падения до 1 вольта свидетельствуют о неисправности ДПДЗ.

Это происходит по причине физического износа датчика дроссельной заслонки. Если вы обнаружили участок, на котором напряжение прыгает каждый раз, когда вы его проходите (либо по пути вверх, либо вниз), это является признаком износа резистора. Информация об этом всплеске напряжения передается на электронный блок управления, в результате чего компьютер думает, что вы резко нажали или отпустили педаль газа.

Если проверка ДПДЗ показала, что датчик неисправен, заменить его будет несложно. Как правило, он крепится всего двумя болтами. Необходимо лишь отключить электрический разъем, открутить крепежные болты, вытащить датчик и установить новый.

Способ №2 – Танцы без бубна, но с педалью и зажиганием

Калибровку дроссельной заслонки можно разделить на три этапа:

Обучение с отпущенной педалью газа;
С полностью закрытым дросселем;
Подача воздуха на холостом ходу.

Первым делом прогреваем двигатель автомобиля до рабочей температуры. Глушим мотор и ждем 10 секунд.

Этап первый

Убеждаемся, что педаль акселератора отпущена, на неё ничего не давит. Включаем зажигание на 2 секунды и выключаем его.

Ждем 10 секунд и включаем зажигание на две секунды. Выключаем зажигание и ждем 10 секунд. Первый этап обучения ДЗ завершен.

Второй этап

Опять проверяем, что педаль газа находиться в нулевом положении, на ней ничего не давит. Включаем зажигание и сразу его выключаем. В этот момент будет жужжать под капотом моторчик дроссельной заслонки.

Обучение закрытому положению заслонки завершено.

Третий этап

Заводим двигатель автомобиля. Проверяем температуру мотора, она должна быть в рабочей зоне. Если нет – прогреваем его.

Глушим двигатель, ждем 10 секунд.
Включаем зажигание на 3 секунды.
После этого нажимаем на педаль газа 5 раз.
Ждем 7 секунд.
Нажимаем и удерживаем педаль акселератора.

Должна мигать индикаторная лампа «Check Engine». Не отпускаем газ пока не перестанет мигать этот индикатор. Перестал мигать, отпускам педаль и заводим автомобиль.

Ждем 20 секунд, чтобы стабилизировались обороты двигателя. После этого времени нажимаем несколько раз на педаль газа, прогазовываем, чтобы убедиться, что обороты холостого хода возвращаются в нормальный диапазон 750-800 об/мин.

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

Работа вентиляционного клапана
Состояние мотора	Остановлен	Холостой ход	Нормальная работа	Высокая нагрузка и ускорение
	Положение клапана
Клапан PCV	Закрыт	Приоткрыт	Нормально открыт	Открыт полностью
Разряжение во впускном коллекторе	Отсутствует	Высокое	Среднее	Низкое
Поток картерных газов	Отсутствует	Малый	Средний	Большой
