Ведущие мосты​ урал-4320-10, урал-4320-31

УРАЛ 4320 40 (41) — Дифференциал и полуоси среднего и заднего моста

tprostor.ru

Как отрегулировать задний редуктор мотоцикла урал

СБОРКА УЗЛОВ ГЛАВНОЙ ПЕРЕДАЧИ С ДИФФЕРЕНЦИАЛОМ МОТОЦИКЛОВ «ДНЕПР» И «УРАЛ» При сборе узлов и деталей главной передачи (см. рис, 58) необходимо обеспечить зазоры и натяги, указанные в таблице 20.

На ведущее зубчатое колесо 11 главной передачи напрессовывают радиально-упорный подшипник 12 до упора и внутреннее кольцо игольчатого подшипника 10. Смазывают внутреннюю полость наружного кольца игольчатого подшипника техническим вазелином, устанавливают его на внутреннее кольцо, напрессованное на ведущее зубчатое колесо.

В картер главной передачи вворачивают шпильки, при этом необходимо выдержать размер от торца картера до конца шпильки 18,5. 20 мм. Нагревают картер в электропечи или водяной ванне до 75. 80°С и запрессовывают ручным прессом (рис. 60) в него до упора втулку 7205104, служащую наружной обоймой для подшипника ступицы ведомого зубчатого колеса, и затем ведущее зубчатое колесо 59 (см. рис. 58) в сборе с подшипниками, также до упора. Кладут регулировочную шайбу 13, 14 на радиально-упорный подшипник 12 и затягивают его гайкой 60 до отказа, предварительно подложив под нее прокладку 15 концентрично относительной гайки. Продольный зазор подшипника не допускается.

При сборе ведомого зубчатого колеса шарикоподшипник 48 запрессовывают в ступицу до упора, надевают на ступицу 51 ведомое зубчатое колесо 52, совместив их отверстия, устанавливают стопорные пластины 50 и затягивают болты 49 до отказа, подогнав их грани до подгибки пластин.

Для сбора упругой муфты карданного вала разводят замок обоймы 28 и надевают его на муфту 30 в кольцевую выточку. Напрессовывают обойму 28 на муфту и фиксируют ее замком обоймы по кольцевой выточке. Запрессовывают втулку муфты 29 в муфту и развальцовывают ее с двух сторон с радиусом развальцовки 2,5 мм и на глубину 0.5. 1 мм от края муфты.

При сборе карданного шарнира вворачивают масленку 20 в крестовину 21, заводят ее в ушки вилки карданного вала 22, предварительно надев на палец крестовины уплотнительное кольцо 24 и обоймы 37. Пальцы крестовины располагают перпендикулярно масленке. Игольчатые подшипники 38 до половины объема заполняют «Литолом-24». Запрессовывают один игольчатый подшипник в ушко вилки карданного вала, как показано на рис. 8,6. В гнездо ушка с подшипником устанавливают замковое кольцо, при запрессовке следят за тем, чтобы палец крестовины входил в подшипник, не сбивая с места иглы, и на глубину ушка, не зажимая крестовину. На свободные пальцы крестовины надевают шлицевую вилку и запрессовывают в ее ушки остальные два игольчатых подшипника. Замковые кольца должны плотно сидеть в выточках вилок и надежно удерживать обоймы подшипников от выпадения. Вращение вилки карданного вала и шлицевой вилки на крестовине при отсутствии зазора в осевом направлении должно быть свободным, без заеданий и перекосов. Хруст и заедание подшипников при вращении шарнира не допускаются.

При общей сборке главной передачи (см. рис. 58) в канавку ступицы 51 в сборе укладывают 32 ролика и смазывают их «Литолом-24». Обжимают ролики втулкой 75005104 В (для мотоциклов «Днепр») или 7205104 (для мотоциклов серии «Урал»), Для подбора толщины пакета регулировочных шайб 13 в картер главной передачи в сборе с ведущим зубчатым колесом и на ступицу ведомого зубчатого колеса в сборе с роликами устанавливают специальное (эталонное) кольцо. Проверяют зазор между зубьями колес индикатором— зазор должен быть 0,22. 0,45 мм. Измеряют размер от торца шарикоподшипника ведомого зубчатого колеса до плоскости разъема картера. Подбирают регулировочные шайбы; толщину их пакета определяют как разность между толщиной прокладки 7205107 и показанием индикатора, взятым с плюсом или минусом. Регулировочные шайбы подбирают с таким расчетом, чтобы зазор в зубчатой паре собранной передачи был 0,1. 0,3 мм. После этого вынимают ведомое зубчатое колесо из картера главной передачи, снимают со ступицы специальное (эталонное) кольцо и подбирают распорное кольцо 54 согласно следующим данным:

Процесс демонтажа

В ремонте составляющих Урал 4320 следует учесть: снятие редуктора переднего моста отличается от заднего тем, что изымается по окончанию демонтажа из транспортного средства.

После демонтажа и установки на подставках редуктор Урал изымается следующим способом:

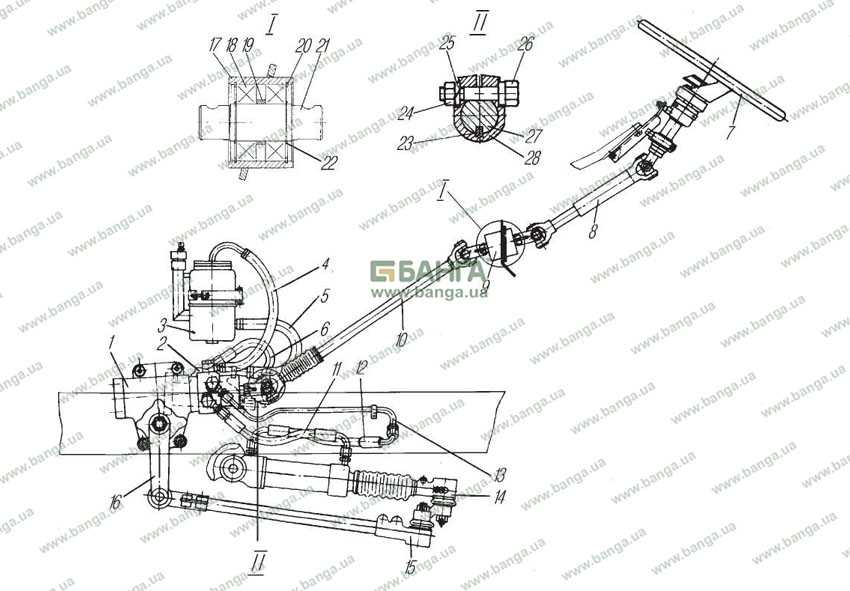

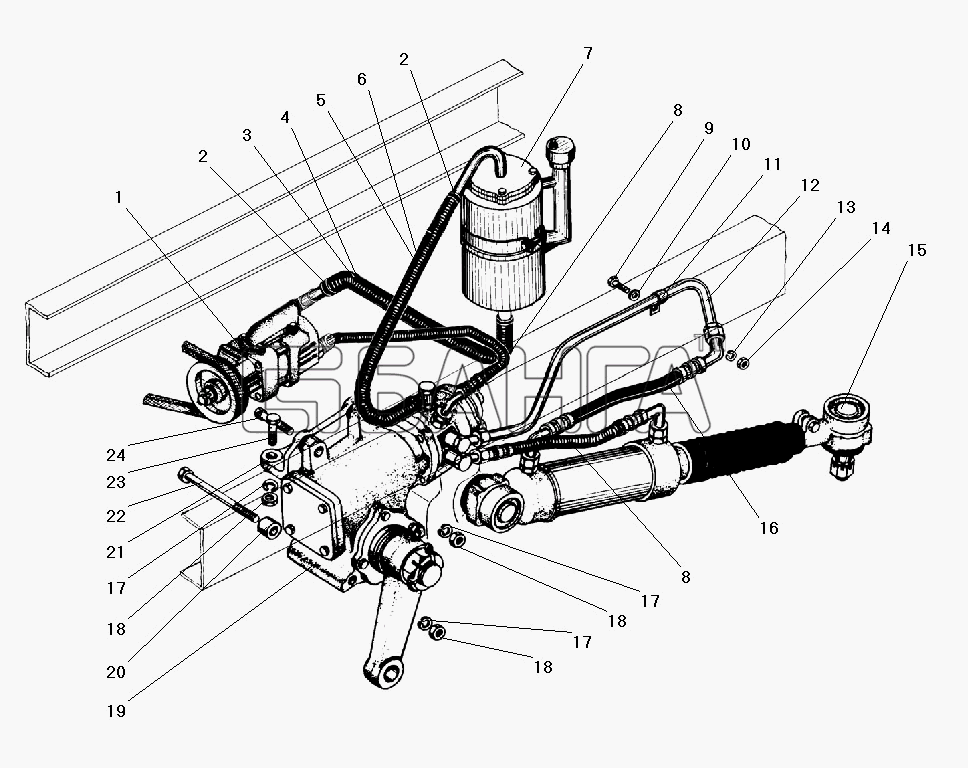

• отсоединяем тормозные шланги, тягу рулевой трапеции, элементы герметизационного устройства;
• отвинчиваем гайки, связывающие шаровые опоры;
• в демонтаже сборных узлов поворотных кулаков поможет монтажная лопатка;
• изымаем боковую крышку картера редуктора целиком со штуцером, маслоподводящего типа;
• отвинчиваем болты и гайки, скрепляющие картер, с двумя болтами, расположенных внутри;
• прибегнув к помощи устройства для подъема груза, из картера моста достаем сам агрегат.

Редуктор Урал заднего моста демонтируется непосредственно на автомобиле:

• Урал 4320 устанавливается на осмотровой канаве. Предварительно закрываем колесные краны, отсоединив их шланги, подводящие воздух, изымаем кожухи, защитного типа. Затем сливаем масло из картера.
• Отвинчиваем болты, скрепляющие верхушки ступиц, выворачиваем из полуосей угольники, подводящие воздух; и снимаем верхушки ступиц параллельно со шлангами и уплотнителями. Воспользовавшись съемником, извлекаем полуоси.
• Изымаем карданный вал 4320 привода заднего моста, отсоединив и отведя в сторону: реактивную штангу, её верхний кронштейн, трубопроводы, шланги тормозящей и герметизированной системы. Снимаем боковую крышку агрегата вместе со штуцером маслоподводящего типа, отвинчиваем болты и гайки, расположенные в середине картера. Извлекаем редуктор из картера.

Разборка механизма редуктора

Операции разборки всех редукторов аналогичны, не зависят от места установки механизма. При разборке редуктора:

• отгибают стопорные пластины;
• снимают замковые шайбы, выкручивают болты;
• демонтируют крышки подшипников, отвинчивают регулировочные гайки, снимают наружные кольца;
• фиксируют фланец вала, расшплинтовывают, откручивают соединительную гайку, снимают фланец (обязательно использование съемника);
• демонтируют уплотнительный манжет, снимают крышку заднего подшипника;
• раскрутив болты, снимают стаканы подшипников;
• извлекают из картера регулировочные прокладки, вал, внутренние кольца подшипников, ведущую шестерню;
• выворачивают пробку системы герметизации;
• снимают крышку, съемником выпрессовывают стакан конических подшипников, регулировочные прокладки;
• через окно картера извлекают ведомую шестерню.

Процесс демонтажа

В ремонте составляющих Урал 4320 следует учесть: снятие редуктора переднего моста отличается от заднего тем, что изымается по окончанию демонтажа из транспортного средства.

После демонтажа и установки на подставках редуктор Урал изымается следующим способом:

• отсоединяем тормозные шланги, тягу рулевой трапеции, элементы герметизационного устройства;
• отвинчиваем гайки, связывающие шаровые опоры;
• в демонтаже сборных узлов поворотных кулаков поможет монтажная лопатка;
• изымаем боковую крышку картера редуктора целиком со штуцером, маслоподводящего типа;
• отвинчиваем болты и гайки, скрепляющие картер, с двумя болтами, расположенных внутри;
• прибегнув к помощи устройства для подъема груза, из картера моста достаем сам агрегат.

Редуктор Урал заднего моста демонтируется непосредственно на автомобиле:

• Урал 4320 устанавливается на осмотровой канаве. Предварительно закрываем колесные краны, отсоединив их шланги, подводящие воздух, изымаем кожухи, защитного типа. Затем сливаем масло из картера.
• Отвинчиваем болты, скрепляющие верхушки ступиц, выворачиваем из полуосей угольники, подводящие воздух; и снимаем верхушки ступиц параллельно со шлангами и уплотнителями. Воспользовавшись съемником, извлекаем полуоси.
• Изымаем карданный вал 4320 привода заднего моста, отсоединив и отведя в сторону: реактивную штангу, её верхний кронштейн, трубопроводы, шланги тормозящей и герметизированной системы. Снимаем боковую крышку агрегата вместе со штуцером маслоподводящего типа, отвинчиваем болты и гайки, расположенные в середине картера. Извлекаем редуктор из картера.

Детали редуктора переднего моста урал 4320

Устройство и работа переднего ведущего моста Урал 4320

Крутящий момент на передние ведущие колеса автомобиля Урал-4320, 5557 передается через полуоси и шарниры равных угловых скоростей. В приводе к передним ведущим колесам автомобиля применен кулачковый шарнир равных угловых скоростей (ШРУС). Шарнир ШРУС автомобиля Урал-4320, 5557 состоит из двух вилок, двух кулаков и диска. Поворотные кулаки Урал-4320, 5557 имеют обработанные цилиндрические шейки и внутренние пазы с плоскими боковыми поверхностями. Цилиндрические шейки кулаков переднего моста Урал-4320, 5557 охватываются вилками, в пазы входит диск. Благодаря такому соединению каждый из валов получает возможность поворачиваться относительно оси диска и относительно шеек кулаков, т. е. в двух взаимно перпендикулярных направлениях, подобно тому, как это происходит в карданном шарнире неравных угловых скоростей. Таким образом, кулачковый шарнир ШРУС состоит как бы из двух шарниров неравных угловых скоростей, благодаря чему полуось и вал привода колеса — наружная полуось с фланцем вращаются с одинаковыми угловыми скоростями.

Необходимая точность установки карданного шарнира Урал-4320, 5557 относительно оси шкворня обеспечивается центрирующими втулками вилок и опорными шайбами, поставленными в шаровой опоре и поворотной цапфе. Благодаря большой контактной поверхности деталей, через которые передаются усилия, кулачковый шарнир имеет относительно небольшие размеры.

Россия, Renault Fluence

blamper.ru

Сообщений [ с 1 по 20 из 47 ]

1↑ Тема от Gregory 14-08-2014 17:24:39

• Gregory
• Опытный
• Неактивен

• Зарегистрирован: 03-08-2014
• Сообщений: 366
• Репутация: 44
• Мотоцикл: «Урал» ИМЗ-8.103-10

Тема: Какой редуктор ставить?

Знаю, что это несколько оффтоп, но раздела «трансмиссия» я не нашел. Суть вот в чем. Наконец то мне в руки перешел мой любимый «Русский Хэрли-Дэвидсон» — ИМЗ-8.103-10. Зверский аппарат. Сейчас перебираю его и превращаю в Советский чоппер-ретро-турист. Одиночка естественно. Коляску снял. И сразу возникла проблема. Редуктор, вернее передаточное число его конической пары. Оно у меня составляет 4,62 на данный момент (восьмерка) т.е. стандарный редуктор для колясочников. А скорость я хочу иметь максимально возможную (движек в 36л.с.). Помимо восьмого редуктора существуют еще т.н. «девятый» (3,89) и «десятый» (3,3). Слыхал что народ разгонял свои «Уралы» до

160км/ч. Так вот я вооружившись формулами и конвенторами величин, засел тут за умные расчеты. В итоге получается что при оборотах максимальной мощности (5600об/мин) и на IV передаче (1,3) со стандартным задним колесом 4.00-19″ (наружный диаметр покрышки 690мм, длина окружности 2,167м) скорость получается такая: — с 4,62 (восьмерка) — 121,7км/ч. — с 3,89 (девятка) — 140,3км/ч. — с 3,3 (десятка) — 170,1км/ч. Таким образом ясно, что старый восьмой редуктор придется поменять. Но вот проблема на какой? На девятый или на десятый? Дело в том, что я оперировал частотой вращения при которой двигатель развивает максимальную мощность (5600об/мин), однако данных про максимально допустимую частоту вращения двигателя я найти не смог. По аналогии с двигателем автомобиля ВАЗ могу предположить, что она находиться где то на отметке

6000об/мин. Перекрут двигла опасен тем более, что тахометра на мотоцикле нет (по каконам стиля не положен). Я весь в раздумьях. С одной стороны логика подсказывает, что надо ставить «десятку» т.к. с парой 3,89 достичь 160км/ч не получиться даже теоретически. С парой 3,3 это возможно, но вызывает сомнение слишком уж длинная высшая передача, плохо соотносящаяся со скромной мощностью двигателя. Хотя движек я планирую переводить на АИ-92 с заменой поршней после чего его мощность вырастет до

40л.с. Прошу поделиться опытом знающих тему людей. А то сто раз менять редуктора дороговато будет.

Источник

Меняем на коленчатом валу

Проводим диагностику

При появлении стуков в нижней части двигателя, можно сделать предположение, что подшипники коленвала мотоцикла Урал вышли из строя. Износ коренных или шатунных вращающихся опор приводит к образованию свободного зазора между соприкасающимися деталями, и как следствие, к вибрации и появлению посторонних шумов.

Свободный ход нижней головки шатуна образуется при выработке шатунных, а в посадке коленчатого вала в картере — при истирании коренных.

Определяем возможные проблемы следующим образом

Для выявления выработки в шатуне снимаете цилиндр, рукой пытаетесь двигать шатун перпендикулярно коленвалу. Если амплитуда движения шатуна не заметна, то шейка и находящиеся на ней вращающаяся опора исправны. Если движения шатуна заметны и при его движении слышен стук, металлический звон, необходимо произвести замену вращающихся опор или ремонт вала.

Установить разрушение коренной опоры можно после проверки шатунных подшипников. Двумя руками, прикладывая значительное усилие, пытаемся пошевелить. Если это происходит, то надо готовиться к ремонту вала или их смене.

Выбираем нужное

На Урале установлены:

• два коренных шариковых радиальных однорядных, размером 35х72х17 мм. Номер подшипника Урал мотоцикл имеет такой — № 207 (импортный аналог 6207);
• 2 шатунных игольчатых без колец с маркировкой 664708 ДМ (аналога нет и больше не производиться).

Готовимся к ремонту

Есть большие сомнения, что без наличия специального инструмента, оборудования, навыков, у читателя получиться разобрать и поменять шатунные вращающиеся опоры с последующей сборкой и центровкой вала. Поэтому рассмотрим более простой случай – замену коренных вращающихся опор.

Для выполнения задуманного потребуется:

• набор рожковых и накидных гаечных ключей, торцевых головок;
• съёмник;
• молоток;
• проставка;
• киянка;
• сальники (при необходимости).

Разбираем, проверяем

В первую очередь снимаем двигатель и разделяем его на две части. Каждую операцию фиксируем на камеру, чтобы впоследствии была возможность восстановить свои действия.

После этого отворачиваем винты с крышек камер кривошипно-шатунного механизма. Применяя съёмник, аккуратно производим их снятие. При отсутствии съёмника необходимо произвести выемку коленвала путём выбивания. Выбиваем его со стороны картера. Удары наносим через деревянную или металлическую (из мягкого металла) проставку.

После того как он вышел, необходимо убедиться в том, что подшипники остались на месте. Если этого не произошло, есть повод проверить посадочные места. Велика вероятность того, что они разбиты.

Выбивать их из посадочных мест необходимо аккуратно, избегая перекоса обоймы.

В том случае, если они остались на оси, съёмником производим стягивание. Если съёмника нет, то нагреваем газовой (бензиновой) горелкой подшипник. Бережными ударами молотка с двух сторон осуществляем снятие, не обращая внимания на его сохранность

Всё внимание уделяем целостности вала.

Разборка

Чтобы разобрать редуктор 4320 переднего или заднего мостов проводятся аналогичные манипуляции, а именно:

Откручиваются болты, отгибаются замковые шайбы и стопорные пластины. Изымаются крышки подшипников дифференциала. Обязательно пометьте их краской, чтобы избежать обезличивания крышек.
Перед тем как снять дифференциал, демонтируем регулировочные гайки с наружными кольцами подшипников.
Фиксируем конструкцию – это позволит расшплинтовать и отвинтить гайку, соединяющую фланец вала ведущей конической шестерни. Таким образом, фланец доступен для съема.
Открутив болты, которые держат конструкцию, изымаем крышку с уплотнительной манжетой

В стакане подшипников уделяем внимание болтам, а в картере агрегата следует извлечь: вал, пакетом прокладок регулировочного типа, внутренним кольцом заднего подшипника и ведущей конической шестерней. Стакан подшипников готов к освобождению из него пакета регулировочных прокладок и выворачивании пробки герметизации моста.
Болты, которые соединяют крышку стакана подшипников с цилиндрической шестерней ведущего типа, откручиваем

Теперь доступен демонтаж крышки параллельно с пакетом прокладок регулировочного характера. Перед снятием шайбы расшлихтовываем и откручиваем болты её крепления. С помощью специальных резьбовых отверстий фланца выдавливаем стакан с подшипниками конического типа и пакетом прокладок регулировочного типа. Последнее закрепляем на крышке и стакане подшипников. Узел ведомой конической шестерни извлекается сквозь окно картера редуктора 4320.
