Датчик температуры воздуха змз 406

Признаки неполадок датчика

Измеритель оборотов коленчатого вала считается довольно надежным устройством, исправно функционирующим от 100 тыс. км и более. Нередки случаи, когда элемент отрабатывает весь срок службы автомобиля. Неисправность датчика коленвала может возникнуть по таким причинам:

1. Внутренний обрыв либо замыкание обмотки катушки возникает из-за длительного воздействия вибрации, передающейся от двигателя. Подобная поломка встречается весьма редко.
2. Обрыв электрической цепи между прибором и контроллером. Причины – та же вибрация, оплавление проводников от контакта с горячими частями мотора либо случайное повреждение автолюбителем.
3. Механическое разрушение корпуса случается в процессе ремонта, выполняемого в подкапотном пространстве. Например, удар сорвавшимся гаечным ключом.
4. Нарушение контакта в разъеме от окисления или разбалтывания.
5. Загрязнение рабочей поверхности, взаимодействующей с зубчатым шкивом.

Последний пункт списка требует отдельного пояснения. Общеизвестно, что электромагнитное поле проникает сквозь диэлектрические материалы, в том числе пыль и грязь. Но в месте расположения датчика к традиционным загрязнителям добавляются мелкие металлические частицы и стружка, летящая с шестерен. Попадая на торец сердечника, они экранируют магнитное поле, отчего электрический импульс постепенно ослабляется.

Как хозяин автомобиля может определить симптомы неисправности датчика:

1. Когда элемент полностью выходит из строя, двигатель глохнет и при последующих попытках запуска не подает признаков «жизни», поскольку контроллер не «видит» положение коленчатого вала. Аналогичный результат дает обрыв электрической цепи.
2. Нестабильная работа на холостом ходу. Обороты мотора «скачут», наблюдается вибрация силового агрегата.
3. Потеря мощности силового агрегата, провалы в процессе разгона.
4. Увеличение расхода бензина либо солярки.

Как странно это ни звучит, но первый признак – самый благоприятный. Реанимировать «мертвый» мотор куда проще – достаточно проверить цепь или поменять сам датчик. При ненадежном контакте и прочих мелких неприятностях двигатель не отказывает, но ведет себя нестабильно. Проблема заключается в том, что при поломках других датчиков и неполадках системы зажигания силовой агрегат ведет себя таким же образом и выявить реальную неисправность гораздо сложнее.

Когда неисправен датчик расхода воздуха, положения дроссельной заслонки или лямбда – зонд, блок управления переходит на аварийный режим работы, подавая топливо по усредненным показателям. Отсюда нестабильная работа и повышенный расход. Такие же признаки наблюдаются при неполадках в цепи измерителя оборотов коленчатого вала.

Audi A6 ПИПЕлаЦ › Бортжурнал › Замена Расходомера Воздуха (Vaf) На Дмрв (Maf) От Волги Газ 3110. «Auf Wiedersehen, mein Wetterfahne» (Прощай, мой флюгер)

И так, после продолжительных головоломок и испитий моей крови, моя каракатица таки сдалась! И всему виной — Расходомер входящего в двигатель воздуха! Штука в общем-то довольно надежная, и к тому же увесистая, но пока она новая! До 200-250Ккм работает практически безупречно. Потом, как говорят творцы сего девайса «Jedem das Seine». Мне не повезло — и после покупки машинки с пробегом в 270Ккм, я задумался. Двиг вроде как аж 2000 см*3, а не тащит нефига! Потом начала «засыпать» на светофорах и перекрестках, т.е. я жму с тапку, а рэакции никакой. Я ей в разгон, а она зачепилась за где-то хвостом и ни в какую. Далее все ужаснее и ужаснее — ХХ стал похож на электрокардиограмму всего запыхавшегося табуна, оставшегося в моторе! Я на диагностику! Лямбда в хлам… трамблер в хлам… стабилизатор давления в топливной рампе в хлам… стабилизатор ХХ в хлам… ПДЗ в хлам… Стоп! Стоп! Стоп! А ни много ли в хлам? Ну… не понятно вообще-то, выскакивает ошибка по расходомеру воздуха… то есть, то нет… И форсукам наверняка нужно инфузию сделать…Пошел я нервно курить Гугль… Нашел, все как у меня! Не тащит, реакция замедленная, ХХ не стабилен, но за-то здоровый аппетит! Виновник — истощение вышеупомянутого девайса! Я на разборы… Нашел! И от жадности аж всю машину купил! Поставил. Езжу день, езжу два… а мне длинноногие блондинки подмигивают, флаги вдоль дорог развиваются, въезжаю к себе на улицу, в гору, да с кондеем, а в мою честь гимны гремят… Но сей праздник длился не долго — около полу года, и опять старая песня! Я подхожу к Гуглю на коленях и умоляю — скажи, что ей нужно? Гугль почесал свой… не знаю чего там чешет Гугль… Нашел! Как почистить и воскресить умерший расходомер воздуха. Все обладатели движка с этим самым расходомером имеют это счастье! Вооружился я инструментом, спиртом… Закипела работа! Собрал. Тестирую прибором — а расходомер мертвый однако! Два дня с ним бился — не сдюжил! Вытер я сопли и опять к Гуглю… Нашел! Как все мы знаем, есть Ауди Клуб-Россия. Там я и нашел темку, где московский — чудо-мастер WiNNER-S (Виктор) сотворил электронный контроллер, и совокупил его с ДМРВ от Волги так, чтоб при установке на двигатель АВК/2Е (AUDI/VW) все работало как родное! Отписался, договорился, получил почтой контроллер, купил в Киеве, по случаю, этот самый ДМРВ от Волги VDO Siemens 5WK9 635… установиииил… Завел! Поехал! Остановился! Поехал! Остановился! Рулем вправо! Рулем влево! Поехал! Приехал домой! Не нужны мне ни длинноногие блондинки, ни парады, ни гимны, и даже флаги не хочу! У меня есть AUDI A6 C4 с двигателем ABK… и не иппет!

Вот он, этот чертов инвалид!

А вот так он выглядит изнутри.

Причина его выхода из строя известна и банальна — протирается резистивный слой под бегунком, в результате сопротивление равно «безконечность» и мозг двигателя просто теряется. Многие умельцы пытались (и довольно успешно) заменить/воскресить/переконструировать сей потенциометр, но на мой взгляд (и не только мой, а я лишь соглашусь с большинством моих предшественников) расходомер флюгерного типа… просто изжил себя. Ко всему еще и такие технологические недостатки как механически движущиеся детали (процент погрешности довольно высок) и сопротивление входящему в двигатель воздуху.

А вот ДМРВ от Волги и контроллер Виктора

Ну и собственно инсталляция…

В завершение я хочу сказать, что я очень доволен, огромное спасибо Виктору, а так же, на днях проходил техосмотр… На проверке выхлопа вокруг моторного отсека столпились четыре инспектора и никак не могли врубиться, как я «это» умудрился вкорячить, как оно таки работает, и каким образом у Ауди 96 года с 2-ух литровым дрыгателем такие показатели по выхлопу?Чтоб не быть голословным, поищу и сканирую саму бумажку с проверки, а если на словах… CO — 0.47%, HC — 95ppm, Lambda — 1.01.За хвост никто не держит, разгон ровный и динамичный, в соотношении объёма двигателя и веса авто, ХХ ровненький, двигатель стал работать тише и спокойнее. Радывает расход: город — 12-13/100, смешаный режим — 9-10/100, трасса — 7,5-8/100. Проверенно ни раз.Оригинальный расходомер Bosch доступен только у официалов, и тот, «восстановленный на заводе-производителе», его стоимость в Израиле 25000руб. Волговский ДМРВ, контроллер Виктора и прочая мелочевка мне обошлись примерно в 8000руб.

источник

Признаки неисправности датчика

Где находится датчик положения распредвала в шевроле нива и признаки его неисправностей

Поскольку на основе сигналов этого датчика происходит корректировка дозирования топлива и системы зажигания, то неисправность его приводит к искажению сигналов и как следствие – перебои в функционировании силовой установки или же невозможность запуска.

Признаками поломки датчика коленвала являются:

• не запускающийся мотор и сигнал «Check engine»;
• затрудненный запуск двигателя;
• неустойчивость работы мотора при разных режимах;
• ощутимое падение показателя мощности мотора без видимых причин;
• при увеличении нагрузки появляется детонация мотора.

Если проявился хоть один из данных показателей неисправности, следует узнать, не является ли датчик причиной сбоя в работе двигателя.

При отклонении сопротивления от нормы замените датчик, вывернув два винта его крепления.

Датчик скорости автомобиля установлен на картере коробки передач. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите воздушный фильтр.

3. Сожмите фиксатор и отсоедините от датчика колодку жгута проводов. 4. Выверните болт крепления датчика…

5….и снимите датчик скорости с автомобиля. 6. Снимите резиновое уплотнительное кольцо. Сильно обжатое, потерявшее эластичность или надорванное кольцо замените новым. 7. Установите датчик скорости в порядке, обратном снятию.

Датчик детонации крепится к блоку цилиндров двигателя. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите впускной коллектор.

3. Отсоедините от жгута проводов датчика колодку жгута проводов системы управления двигателем, выверните винт крепления датчика…

4….и снимите датчик детонации. 5.

Установите датчик фазы в порядке, обратном снятию.

Диагностический датчик концентрации кислорода установлен на выходе из катколлектора. Датчик измеряет содержание кислорода в отработавших газах и преобразует измеряемую величину в напряжение сигнала, который подается на электронный блок управления двигателем. Используя сигналы датчика, блок управляет впрыском топлива таким образом, чтобы получить расчетный состав топливовоздушной смеси.

Если датчик концентрации кислорода неисправен, токсичность отработавших газов может резко повыситься, а расход топлива увеличится. Вам потребуется ключ «на 22». 1. Снимите декоративный кожух двигателя. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3.

Отожмите фиксатор и разъедините колодку датчика концентрации кислорода.

4. Ослабьте затяжку датчика концентрации кислорода и выверните его из выпускного коллектора. 5. Установите диагностический датчик концентрации кислорода в порядке, обратном снятию.

Управляющий датчик концентрации кислорода установлен на входе в катколлектор, технология его замены аналогична технологии замены диагностического датчика концентрации кислорода.

Датчик положения коленчатого вала установлен на картере сцепления. Вам потребуется ключ «на 10». 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Разъедините колодку жгута проводов датчика.

3.

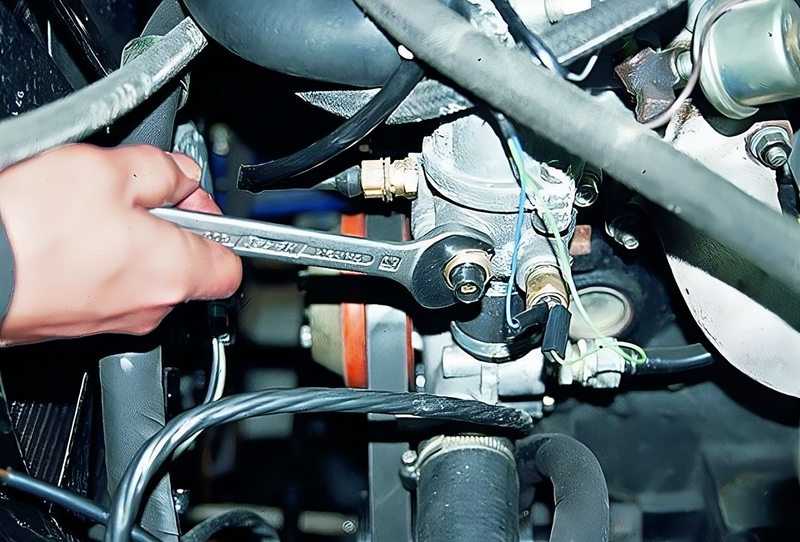

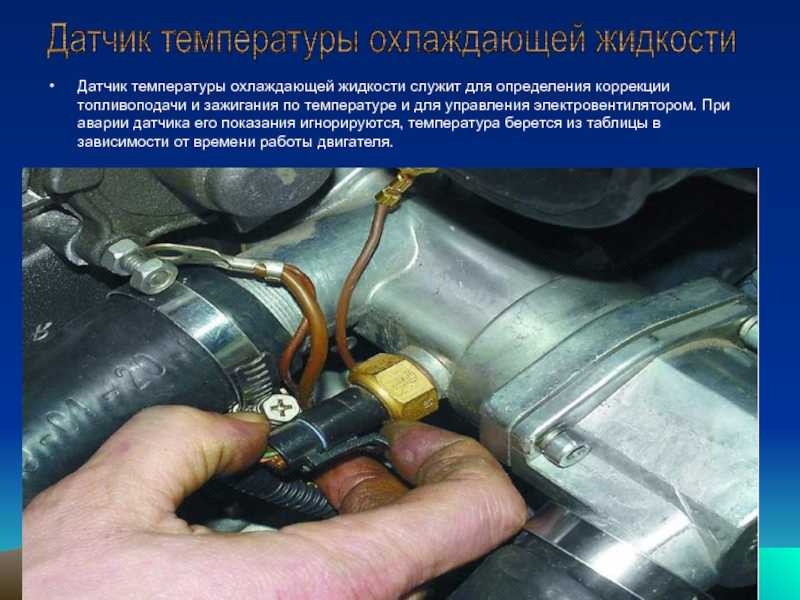

Датчик температуры охлаждающей жидкости установлен на корпусе термостата. У датчика проверяют сопротивление на выводах при различных температурных режимах. Вам потребуются: ключ «на 19», тестер. 1. Снимите декоративный кожух двигателя. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 3. Слейте жидкость из системы охлаждения двигателя.

4. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика…

5….ослабьте затяжку датчика температуры охлаждающей жидкости…

6….и, повернув датчик, снимите его. 7. Подсоедините тестер к выводам датчика и опустите датчик в емкость с водой. 8. Измерьте сопротивление на выводах датчика при различных температурных режимах. Номинальное сопротивление исправного датчика указано в табл. 10.4.

9. Установите датчик в порядке, обратном снятию.

Датчик положения дроссельной заслонки встроен в дроссельный узел, при выходе датчика из строя замените дроссельный узел в сборе.

Для замены датчика положения распределительного вала (датчика фазы) вам потребуется ключ «на 10». 1. Снимите декоративный кожух двигателя. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Сожмите фиксатор колодки жгута проводов датчика фазы…

4….и отсоедините колодку от выводов датчика.

5. Выверните болт крепления датчика фазы…

6….и снимите датчик фазы с автомобиля. 7.

Проверка

Данные датчики имеют неразборную конструкцию, и ремонту они не подлежат. Поэтому если проверка показала неисправность его, то он попросту заменяется.

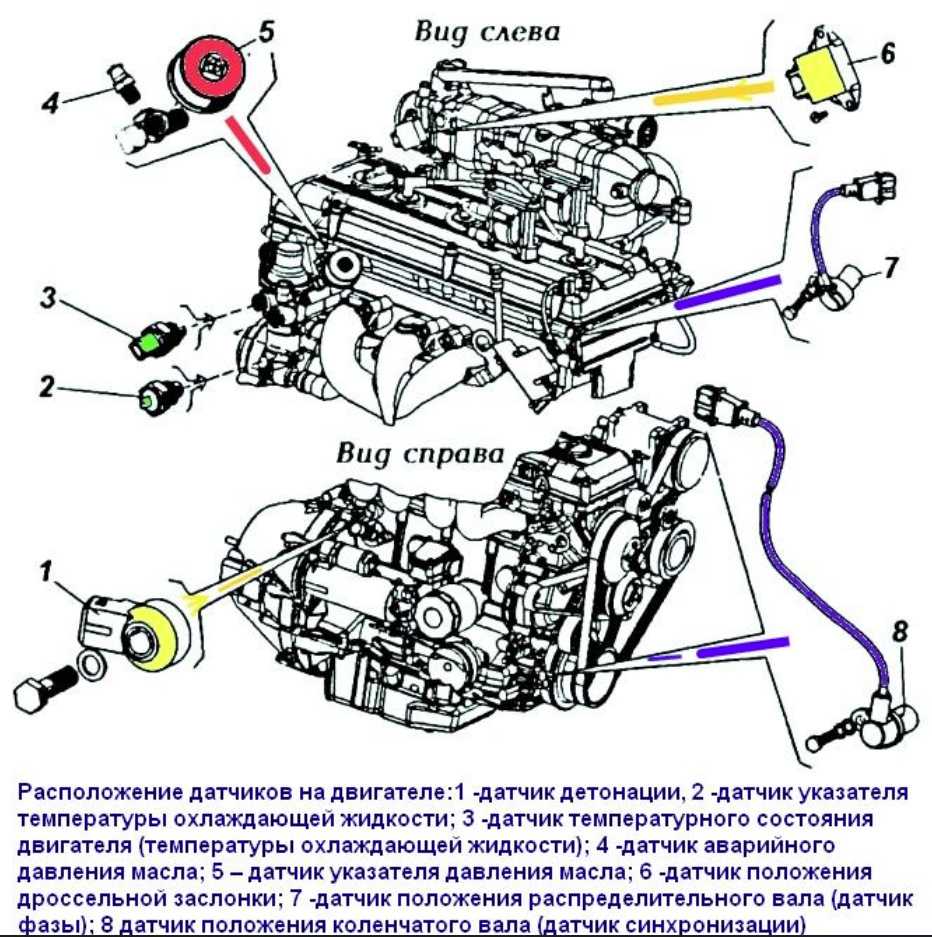

Датчик детонации автомобиля ЗМЗ-406

Двигатель автомобиля — это сложное устройство, бесперебойная работа которого зависит от многих исходных факторов. Один из них — момент детонации, другими словами, момент воспламенения топливной смеси в цилиндре двигателя. Момент детонации не должен происходить раньше, чем создалось необходимое давление от бензиновых паров при сжатии, получаемом во время обратного хода поршня. Электронная управляющая система должна ориентироваться на текущий момент срабатывания, чтобы в зависимости от него корректировать угол опережения зажигания и обогащение смеси.

ЭМУ получает информацию о произошедшем событии от соответствующих датчиков. Они определяют единовременную вибрацию мотора, возникающую в момент детонации. Последнее доступно за счет расположения датчиков и плотного прилежания к корпусу двигателя.

Мотор ЗМЗ-406 можно встретить на таких автомобилях, как ГАЗель, Соболь, Волга 3102, 3110, 31105. Это четырех цилиндровый двигатель, оснащенный 16 клапанами и электронной системой управления. Именно ей требуется информация от датчика детонации. Модельный ряд ЗМЗ-406 представлен следующими моторами:

Двигатель	Тип	Максимальная мощность	Примечание
ЗМЗ-4062.10	Инжектор	150
ЗМЗ-4061.10	Карбюратор	100
ЗМЗ-4063.10	Карбюратор	110
ЗМЗ-4052.10	Инжектор	Экологичность Euro-3.4
ЗМЗ-4092.10.	Инжектор	Экологичность Euro-3.4

Общая компоновка, наличие электронной системы управления и тип навесного оборудования, дали возможность разработать на основе ЗМЗ-406 более мощные моторы практически без изменения исходной конструкции. Речь идет о ЗМЗ-405, ЗМЗ-409 и дизеле ЗМЗ-514. Во всех названых движках, как и в прародителе, используется датчик детонации ЗМЗ-406. Кроме продукции заволжского моторного завода, применяется аналогичный сенсор на двигателях ВА3-2108i, 2112i, 21214i, ГАЗ 4216, A274 и многих УАЗ.

Признаки неисправности датчика

Поскольку на основе сигналов этого датчика происходит корректировка дозирования топлива и системы зажигания, то неисправность его приводит к искажению сигналов и как следствие – перебои в функционировании силовой установки или же невозможность запуска.

Признаками поломки датчика коленвала являются:

• не запускающийся мотор и сигнал «Check engine»;
• затрудненный запуск двигателя;
• неустойчивость работы мотора при разных режимах;
• ощутимое падение показателя мощности мотора без видимых причин;
• при увеличении нагрузки появляется детонация мотора.

Если проявился хоть один из данных показателей неисправности, следует узнать, не является ли датчик причиной сбоя в работе двигателя.

При отклонении сопротивления от нормы замените датчик, вывернув два винта его крепления.

Датчик скорости автомобиля установлен на картере коробки передач. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите воздушный фильтр.

3. Сожмите фиксатор и отсоедините от датчика колодку жгута проводов. 4. Выверните болт крепления датчика…

5….и снимите датчик скорости с автомобиля. 6. Снимите резиновое уплотнительное кольцо. Сильно обжатое, потерявшее эластичность или надорванное кольцо замените новым. 7. Установите датчик скорости в порядке, обратном снятию.

Датчик детонации крепится к блоку цилиндров двигателя. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите впускной коллектор.

3. Отсоедините от жгута проводов датчика колодку жгута проводов системы управления двигателем, выверните винт крепления датчика…

4….и снимите датчик детонации. 5.

Установите датчик фазы в порядке, обратном снятию.

Диагностический датчик концентрации кислорода установлен на выходе из катколлектора. Датчик измеряет содержание кислорода в отработавших газах и преобразует измеряемую величину в напряжение сигнала, который подается на электронный блок управления двигателем. Используя сигналы датчика, блок управляет впрыском топлива таким образом, чтобы получить расчетный состав топливовоздушной смеси.

Если датчик концентрации кислорода неисправен, токсичность отработавших газов может резко повыситься, а расход топлива увеличится. Вам потребуется ключ «на 22». 1. Снимите декоративный кожух двигателя. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3.

Отожмите фиксатор и разъедините колодку датчика концентрации кислорода.

4. Ослабьте затяжку датчика концентрации кислорода и выверните его из выпускного коллектора. 5. Установите диагностический датчик концентрации кислорода в порядке, обратном снятию.

Управляющий датчик концентрации кислорода установлен на входе в катколлектор, технология его замены аналогична технологии замены диагностического датчика концентрации кислорода.

Датчик положения коленчатого вала установлен на картере сцепления. Вам потребуется ключ «на 10». 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Разъедините колодку жгута проводов датчика.

3.

Датчик температуры охлаждающей жидкости установлен на корпусе термостата. У датчика проверяют сопротивление на выводах при различных температурных режимах. Вам потребуются: ключ «на 19», тестер. 1. Снимите декоративный кожух двигателя. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 3. Слейте жидкость из системы охлаждения двигателя.

4. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика…

5….ослабьте затяжку датчика температуры охлаждающей жидкости…

6….и, повернув датчик, снимите его. 7. Подсоедините тестер к выводам датчика и опустите датчик в емкость с водой. 8. Измерьте сопротивление на выводах датчика при различных температурных режимах. Номинальное сопротивление исправного датчика указано в табл. 10.4.

9. Установите датчик в порядке, обратном снятию.

Датчик положения дроссельной заслонки встроен в дроссельный узел, при выходе датчика из строя замените дроссельный узел в сборе.

Для замены датчика положения распределительного вала (датчика фазы) вам потребуется ключ «на 10». 1. Снимите декоративный кожух двигателя. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Сожмите фиксатор колодки жгута проводов датчика фазы…

4….и отсоедините колодку от выводов датчика.

5. Выверните болт крепления датчика фазы…

6….и снимите датчик фазы с автомобиля. 7.

Проверка

Данные датчики имеют неразборную конструкцию, и ремонту они не подлежат. Поэтому если проверка показала неисправность его, то он попросту заменяется.

Диагностика системы управления зажиганием и двигателя а/м «Газель»

Автомобили марки «Газель» самый популярный и доступный в России грузовик, предназначенный для перевозки небольших грузов. Так как количество таких автомобилей становится все большим и большим, нам стоит рассмотреть некоторые нюансы различных систем «Газели», например микропроцессорной системы зажигания, которая устанавливается на 406 модификацию. В данном случае мы рассмотрим диагностику автомобиля, хозяин которого жалуется на рывки, хлопки и потерю мощности.

Проверке подвернутся система питания, двигатель и зажигание. С помощью газового анализатора был проверен карбюратор, но не в работе первой и второй камер, отсечке, холостом ходе, а также обогащении на холостом режиме неполадок не было обнаружено. Далее двигатель. Проверка компрессии не выявила нарушений, показатели 9,6 кг/см2 для 406 двигателя совпали с нормой, однако небольшое отклонение на 10% было выявлено при повторной проверке, поэтому при очередной проверке подверглись фазы газораспределения. Оказалось, что хлопки и рывки были следствием того, что на два зуба перескочила верхняя цепь.

%rtb-4%

Система газораспределения

В 406й модификации, двигатель выглядит следующим образом: на каждый из двух выпускных и двух впускных цилиндров установлено по четыре клапана, правым распределительным валом (вид спереди) приводятся в действие выпускные, а левым — впускные. Гидрокомпенсаторы зазоров привода клапанов от кулачков распределительных валов позволяют не заниматься обслуживанием и регулировкой. Распределительные валы приводятся в движение от коленчатого вала двумя втулочными цепями.

Вид правильной сборки в ВМТ такта сжатия при положении поршня первого цилиндра привода распредвалов:

1. Выступ на крышке цепи (М1) должен совпадать с риской на звездочке коленчатого вала (2), горизонтально расположенные метки (9) на звездочках распредвалов (10, 12) должны совпасть с верхней плоскостью головки цилиндров.

2. Установочная метка (М2) на блоке цилиндров должна соответствовать риске на звездочке промежуточного вала.

Теперь возьмемся за диагностику системы зажигания. Управление клапаном экономайзера принудительно холостого хода в шестнадцатиклапанном карбюраторном двигателе ЗМЗ — 4063 и зажиганием обеспечивается микропроцессорной системой МИКАС 5.4.

Данная система, позволяющая в зависимости от условий эксплуатации и работы двигателя реализовать максимально оптимальный УОЗ, она состоит из проводов с соединителями, блока управления, комплекта исполнительных узлов и датчиков.

Высокие удельные показания двигателя без опасения случаев калильного зажигания и детонации, обеспечены за счет эффективной идентификации блока управления детонационного сгорания каждого из цилиндров и датчика детонации. При повреждении датчиков, блоком мгновенно реализуется режим аварийного управления. Датчик положения коленвала — исключение, так как функционирование двигателя без него невозможно.

Электронный блок управления (ЭБУ) Микас 5.4

На моторном щите а/м установлен ДАД — датчик абсолютного воздушного давления на впускном трубопроводе (модель 0261230004 фирмы Бош), и соединен с задроссельным пространством во впускном трубопроводе двигателя. Количество воздуха, которое поступает в цилиндры двигателя, вычисляется блоком управления по измеренному значению. Этот датчик выглядит как электронное выносное интегральное устройство с рабочей камерой из кремния и специального порошка, которая имеет внутри образцовое давление.

Проводимость чувствительных полупроводниковых элементов, расположенных внутри рабочей камеры меняется в прямой зависимости от ее механического расположения. Питание датчика обеспечивается стабилизированным напряжением в 5 В, а выходное напряжение величиной 0,4….4,65 В и линейно зависит от измеряемого давления, составляющего от 0,2 до 1,05 атмосфер и подключается с помощью трехконтактной вилки к жгуту проводов. Изменение баланса тензомоста вызывается смещением мембраны (т.е. рабочей камеры), поскольку резисторы включаются по мостовой схеме.

Как проверить датчик давления масла

Если у вас возникли подозрения по поводу работоспособности датчика давления — не поленитесь проверить его. Сделать это можно как на станции технического обслуживания, так и в домашних условиях. Но в последнем случае вам необходимо будет приобрести специальный манометр. Стоит он порядка 300 рублей, но такая вещь пригодится и в дальнейшем. Кроме него, также потребуются шлицевая отвёртка, ключ на 22 и изолента.

Для проверки работоспособности датчика потребуется специальный манометр

Порядок проверки:

1. Поднимаем капот, находим штуцер с датчиками.
2. Шлицевой отвёрткой откручиваем болт крепления клеммы провода питания к датчику аварийного давления масла. Отсоединяем провод, изолируем его конец (чтобы во время проверки не спровоцировать короткое замыкание).
3. Ключом на 22 выкручиваем датчик аварийного давления.
4. На его место вкручиваем штуцер манометра.
5. Включаем зажигание, запускаем двигатель, ждём, пока он прогреется до рабочей температуры.
6. Сверяем показания манометра и указателя. Если они существенно отличаются — меняем датчик.Для проверки давления необходимо ввернуть штуцер манометра в посадочное гнездо датчика аварийного давления масла

Другие неисправности

Однако отклонение в величине давления может быть связано и с неисправностями проводки, и с неполадками самого указателя. Не поленитесь провести дополнительную диагностику. Её порядок следующий.

Включаем зажигание. Стрелка указателя должна отклониться вправо, а потом вернуться в исходное положение. Если стрелка не отклоняется, шлицевой отвёрткой откручиваем винт крепления провода питания датчика, отсоединяем его и прикасаемся к массе. Стрелка отклонилась — имеет место короткое замыкание в проводке питания датчика. Если нет — проблему следует искать в указателе давления.

Виды измерителей температуры охлаждающей жидкости

1. Магнитный. Представляет собой две катушки по бокам якоря. Одна из катушек присоединяется к термочувствительному кабелю, а вторая к контактам приборного щитка. Магнитное поле, которое изменяется при нагревании ОЖ, приводит к движению якоря.
2. Биметаллический. Представляет собой устройство, составленное из двух металлов с различным показателем температурного сопротивления. На разнице реакций и строится определение уровня нагрева и передача соответствующей информации.
3. Полупроводниковый. Один из самых распространенных типов датчиков. Принцип работы основывается на снижении показателя сопротивления при нагреве в случае с отрицательным коэффициентом прибора, либо повышении, если детектор имеет положительный коэффициент сопротивления.
4. Капиллярный. Последний тип, не самый распространенный на сегодняшний день тип устройства, считается устаревшим в силу того, что является не самым точным и прочным прибором, по сравнению с другими типами детекторов температуры ОЖ. Принцип работы заключается в закипании вещества, расположенного в корпусе измерителя, в результате чего повышается давление, которое приводит стрелку индикатора в движение.

Датчик температуры ОЖ 405

Датчик температуры 402

Охлаждающий комплекс в автомобилях модели 402 прогоняет ОЖ при помощи водного насоса по системе, которая имеет вид кольца.

Пункты по которым проходит жидкость, омывая систему:

• радиатор;
• патрубок;
• термостат;
• водяная рубашка;
• насос;
• патрубки;
• радиатор.

Помимо вышеописанных пунктов, в систему охлаждения также входят вентиляторы и термодатчики.

Если выходит из строя датчик температуры 402 двигатель перестает корректно функционировать из-за того, что его температура не соответствует рабочим нормам. Это нужно своевременно обнаружить и устранить неполадку до того, как она приведет к еще большим поломкам.

Как заменить ДТОЖ в 402 движке?

Для начала необходимо слить ОЖ в заранее подготовленную тару.

После этого отсоединить от прибора измерения температуры провода и выкрутить его ключом подходящего размера (у данной машины это 21).

Для облегчения замены прибора можно снять головку блока цилиндров, после чего отсоединяем провода от открывшегося нам датчика и откручиваем уже его (ключом на 19).

Заменяем прибор на исправный, проводим обратные манипуляции и запускаем мотор для проверки работоспособности системы.

Не стоит забывать и о том, что возможность диагностики исправности ДТОЖ при помощи мультиметра облегчает ремонт и избавляет от необходимости собирать-разбирать систему лишний раз.

Рекомендуем купить

Теория

датчики температуры антифриза

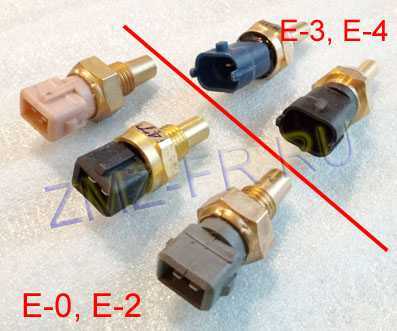

Основная засада для клиента и диагноста, кроется в следующем. На двигателях Е-0, Е-2 с завода идут датчики с «квадратным» разъемом, на Е-3, Е-4 с овальным. Но это еще не все. На Е-0 и Е-2 данные датчики также невзаимозаменяемые и различаются по типу ЭБУ. Но самое главное ДТОЖ змз 406, 405, 409 должны быть с русских заводов или брендовых производителей (Bosch). Относительно качественные изделия производят два калужских завода: «Автоэлектроника» и «Автотрейд». Датчики гламурного розового цвета из Арзамаса «не то». Датчики всех цветов радуги из Поднебесной, «совсем не то». Что должно ставиться по заводской документации:

• ЕВРО-0, ЭБУ МИКАС7.1 – ДТОЖ 19.3828, 42.3828 или 40.5226. Принцип работы – термодиод. Корпус датчика – черный.
• ЕВРО-2, ЭБУ МИКАС-11\VS8, СОАТЭ – ДТОЖ 40.5215. Терморезистор. Корпус датчика – серый.
• ЕВРО-3, ЕВРО-4. Каталожный номер 40904.3828000. ДТОЖ 234.3828. Овальный разъем.

Как проверить датчик коленвала ?

Для начала, при его снятии, зрительным методом определяем его целостность, не окислились ли выводы на вилке включения. После этого производим его контроль с поддержкой устройств. Есть 3 метода проверки прибора синхронизации .

• 1.Контроль с помощью электрического тестера: Ставим переключатель на диод (Звук) и проверяем целостность между клеммами 1 и 2, это положительный и отрицательный вывод на обмотку датчика. При разрыве, отсутствует сигнал — прибор сломан. Третья клемма соединена с экранированной оболочкой. Когда она замыкает на другие выводы то ДПКВ сломан.
• Включаем тестер на показания сопротивления и измеряем его у катушки датчика, меж клеммами 1 и 2. Показания обязаны попасть в границы 650-750 Ом. В этом случае проверяемое устройство рабочее.

2.Измерение показаний индуктивности датчика синхронизации:

• Этот тест труднее предшествующего и настоятельно просит конкретных устройств. Катушка, вмонтированная в ДПКВ, в возбужденном положении, при функционирующем движке, содержит собственную индуктивность. Что и нужно замерить. Для сего необходимо владеть надлежащими устройствами: мега омметр;

сетевой трансформатор;
измеритель индуктивности;
вольтметр (желательно цифровой)
Мерить индуктивность обмотки нужно меж клеммами 1 и 2. Она обязана располагаться между значениями 200-400мГн. Когда получен итог крепко различающийся от обозначенного, значит сломан датчик.
Дальше нужно замерить противодействие изолирующей оболочки меж обмоткой катушки. Для сего применяется мега омметр. На нем устанавливается выходное усилие 500В. Полученное показание сопротивления изоляции не надлежит быть меньше 0,5МОм. Когда меньше, значит пробой изоляции катушки и вероятность возникновения межвиткового коротыша. Что подтверждает поломку ДПКВ.
Размагничивание прибора можно выполнить за действуя сетевой трансформатор

3.Тестирование с использованием осциллографа:

• Cамый безупречный способ. С поддержкой сей методы возможно узреть контролируемое показание и увидать последовательность возникновения импульса. Испытание ДПКВ возможно выполнять на движке и демонтированном с него. Для испытания необходим осциллограф и программное обеспечивание к нему. Испытание ДПКВ снятом с движителя выполняется в надлежащей очередности: Подключить контакты осциллографа к клеммам катушки ДПКВ. Без разницы какой к плюсу или минусу

Включить программу функционирования с осциллографом
Помахать любым железным объектом перед ДПКВ
Когда датчик положения коленчатого вала рабочий, то при прохождении железного объекта перед ним начнет образовываться график на экране.

Аналоги датчика коленвала 23.3847

ДПКВ движителя (ДС-3) «ПЕГАС» — 40904.3847010-01 взаимозаменяем с: Прибор синхронизированный кардана (ДС-3) «Пекарь» — 40904-3847010

Электро датчик положения коленчатого вала BOSCH — 40904.3847010 (BOSCH 0 261 210 302)

Замена датчика коленвала на движках 406, 405, 409.

В этом разделе подробно и последовательно расписана замена датчика коленвала двигателя. Все выполняемые операции проиллюстрированы фотографиями, которые облегчают процесс замены ДПКВ.

Источник

Проверка регулятора на работоспособность

Диагностика кислородного датчика осуществляется так:

1. Сначала устройство нужно осмотреть. Если визуальная диагностика позволила определить дефекты девайса, то скорей всего, именно повреждения стали причиной его выхода из строя. Если это так, то устройство меняется.
2. Если ошибка показала обрыв цепи, то необходимо попытаться найти обрыв в проводке или повреждение электроцепи.
3. Отсоедините устройство от разъема питания, выполните визуальную проверку обоих штекеров — самого датчика и цепи подключения. Если на разъемах имеются следы ржавчины или отложений, окислений, то их можно попытаться зачистить. В том случае, если следы сильные и не отчищаются или при зачистке вы повредили контакты, то их следует заменить.
4. Если эти шаги не помогли вам выявить проблем, то для дальнейших действий вам потребуется тестер. Приготовьте мультиметр, подключите обратно датчик, запустите двигатель и прогрейте его до рабочей температуры, после чего заглушите.
5. Затем кислородный контроллер нужно будет опять отключить от разъема, после чего он соединятся с тестером.
6. Двигатель автомобиля опять запускается, теперь вам нужно сесть на место водителя и нажать на газ, чтобы увеличить обороты. Обороты должны держаться в районе 2500 в минуту.
7. Посмотрите на экран мультиметра — если значение приблизилось к 0.9 Вт, это говорит о том, что лямбда-зонд в исправном состоянии, он не требует замены. В том случае, если показания не поднялись выше 0.8 Вт, это свидетельствует о необходимости замены регулятора. Тогда вам остается только демонтировать его и заменить на новый.

 Загрузка …

Технические отличия

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:

1. Другая форма соединительных колодок;
2. Иная схема подключения приборов;
3. Другой вольтаж.

Система питания

Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:

1. Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
2. Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
3. Работа форсунок регулируется с помощью соединительной проводки.

Система охлаждения

Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:

1. Устанавливается электровентилятор на радиатор охлаждения;
2. Осуществляется замена жгута проводки моторного отсека.

Система управления впрыском топлива

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.
