Чем отличаются распредвалы 405 и 406?

Двигатель автомобиля состоит из множества деталей. Он конструктивно сложен и требует от мастера точности сборки. Так же, все его части должны соответствовать оптимальным размерам и характеристикам, чтобы выдерживать большую нагрузку и постоянное взаимное трение с другими деталями внутри мотора.

Одним из таких элементов является распредвал, или распределительный вал, который, за редкими исключениями, обязательно должен присутствовать в двигателе внутреннего сгорания (ДВС). На его плечи возложена ответственность за открытие и закрытие клапанов камер сгорания топлива.

При этом впускные клапаны открываются для подачи в камеру воздушно-топливной смеси, а выпускные способствуют выходу отработанных газов.

Открытие возможно благодаря конструкции распредвала – на нем расположены кулачки особой формы, в количестве, равном количеству клапанов. И при вращении вала они поочередно «набегают» на рычажки, открывающие клапана, обеспечивают подачу топлива и непрерывную работу двигателя.

Серии двигателей 406 и 405, как и все запчасти и комплектующие к ним, производятся на Заволжском Моторном Заводе. Основными покупателями этих моторов является Горьковский Автомобильный Завод (ГАЗ), а так же, компания Fiat.

Что общего у этих деталей?

Как видим, среди двух существующих вариантов заводских распредвалов (без учета «тюнинговых» валов, которые не устанавливаются заводом), оба маркированы номером 406, так как реконструкции распредвала не было, и все осталось как есть. Поэтому можно с уверенностью сказать, что распредвал 406 – он же и распредвал 405 (устанавливаемый на мотор ЗМЗ 405). По крайней мере, это относится к валу 406.1006015-10 для инжекторных моторов.

Желание каждого водителя улучшить характеристики своего авто привело к тому, что появился опыт замены одного распредвала другим. Оказалось, что эти детали вполне взаимозаменяемы, конечно, в умелых руках.

Отличия распредвалов 406 и 405

Если учесть, что на инжекторные моторы ЗМЗ 405 ставится распредвал 406.1006015-10, а на карбюраторные моторы ЗМЗ 406 — 4061.1006015, то можно сказать, что разница заключается в отличии двух этих валов:

1. На карбюраторном распредвале 4061 менее широкая фаза.
2. На инжекторном валу 406 больший профиль кулачка.
3. Распредвал 4061 устанавливается на карбюраторные моторы и Евро-3.
4. Распредвал 406 укомплектовывает двигатели легковых машин с инжектором.
5. Инжекторный распредвал является более скоростным, чем карбюраторный.

Появился стук гидрокомпенсаторов: основные причины

Как известно, ГК представляет собой устройство, которое позволяет автоматически регулировать тепловой зазор клапанов. Подобное решение упрощает эксплуатацию двигателя, так как регулировка клапанов на моторах с гидрокомпенсаторами не нужна. Параллельно с этим наличие ГК позволяет говорить об увеличенном ресурсе ГРМ, так как тепловой зазор клапанов при условии исправных ГК постоянно поддерживается в оптимальном состоянии с учетом холодного или прогретого мотора.

Что касается стуков, для их появления есть три основные причины:

• механический износ или дефект гидрокомпенсаторов;
• неполадки в системе смазки двигателя;
• неподходящее или потерявшее свойства моторное масло;

Теперь давайте рассмотрим все эти случи подробнее. Начнем с самих гидрокомпенасторов. Данное устройство является плунжерной парой, которое взаимодействует с рабочей жидкостью (моторное масло). В процессе эксплуатации на поверхности ГК возникают различные дефекты, появляется выработка и т.д. Также загрязнение гидрокомпенсатров может приводить к зависанию клапана для подачи масла в ГК, то есть указанный клапан попросту не работает. Не следует также исключать и возможность заклинивания ГК, полной его поломки, попадания воздуха в результате нехватки масла в масляной системе.

Что касается неисправностей системы смазки двигателя, в этом случае возможно попадание воздуха в систему. Это приводит к завоздушиванию ГК и появлению стука. Дело в том, что воздух в масле влияет на степень сжатия рабочей жидкости (моторного масла). Воздух может оказаться в системе как в результате низкого уровня масла в двигателе, так и быть последствием перелива смазки. В последнем случае излишки масла могут вспениваться маслонасосом. Также не следует исключать и сбои в работе самого масляного насоса.

К стукам ГК нередко приводит и сильное загрязнение системы смазки, после чего грязь и отложения попадают в гидрокомпенсаторы. В этом случае причиной также может быть забитый масляный фильтр, в котором открыт перепускной клапан и масло не фильтруется. Также давайте ответим на вопрос, могут ли стучать гидрокомпенсаторы из-за масла. Частой причиной, по которой начинают стучать ГК, является сама рабочая жидкость. Если моторное масло подобрано не по сезону, не подходит по вязкости и не соответствует конкретному типу двигателя, потеряло свои свойства или изначально имеет ненадлежащее качество, тогда гидрокомпенсаторы могут стучать как на холодном, так и прогретом ДВС.

Отдельного внимания заслуживает и то, когда двигатель был перегрет, антифриз или тосол попадал в масло, в системе смазки наблюдается избыток картерных газов, в смазку попадает топливо и т.п. Другими словами, имеются неисправности ДВС, но масло по каким-либо причинам после их устранения не менялось. В результате происходит потеря свойств смазки, вязкость меняется, ГК начинают стучать.

Основные виды неисправностей

Мы отвечаем на вопрос, как проверить гидрокомпенсаторы на работоспособность. Можно заметить, что причин появления неисправностей существует четыре:

1. Увеличение величины зазоров в областях, указанных стрелками на фото ниже. Зазоры образуются между плунжером и плунжерной втулкой. Результатом станет повышенная утечка масла. Компенсатор попросту не будет успевать «выбирать» тепловой зазор;
2. В редких случаях обратный клапан закрывается негерметично. Что как минимум делает невозможным создание достаточного давления, образуемого между втулкой и плунжером;
3. Втулка относительно плунжера должна перемещаться свободно. В областях, указанных на фото 3, может появиться засор, и тогда плунжерную пару заклинивает;
4. Засорение масляных каналов двигателя – это ещё одна причина, по которой компенсаторы перестают действовать.

Пункты 1-3 у нас иллюстрируются на фото:

Первая неисправность всегда возникает как следствие абразивного износа. Применяете некачественное масло – получите соответствующий результат. Вторая неисправность – это результат износа либо засорения. Последнее, кстати, встречается чаще. Ну а заклинивание может возникнуть из-за постепенной закоксовки или из-за появления отложений.

Процесс тестирования «от и до»

Рассмотрим ответ на вопрос, как проверить исправность гидрокомпенсаторов на практике. Нужно открыть капот, завести двигатель и слушать:

1. Допустим, сразу после пуска двигателя появляется повышенный шум, а через 5-6 секунд он исчезает. Вывод: компенсаторы исправны, просто из их полости вытекло масло;
2. На холостых оборотах наблюдается прерывистый шум. При повышении числа оборотов шум исчезает полностью. Вывод: неисправность есть, а обусловлена она второй либо третьей причиной (см. выше);
3. Когда прогретый мотор работает на холостом ходу, может появляться непрерывный шум. При повышении частоты вращения шум уходит. Вывод: причина неисправности, которая имеет место, указана под номером 1;
4. Выше были указаны схожие симптомы. Но мотор может вести себя по-другому: шум появляется на повышенных оборотах, а исчезает на низких. Значит, причиной неисправности является вспенивание масла;
5. Допустим, наблюдается характерный шум одного либо нескольких клапанов. От частоты вращения эффект не зависит. Знайте, что эту неисправность может вызывать любая из причин, перечисленных в «главе 2»;
6. Иногда можно слышать шум в режиме холостого хода, который усиливается с ростом частоты до 1500-2000 об/мин, но не более. Данный эффект с работой гидрокомпенсаторов не связан.

Сейчас нам осталось выяснить, чем вызывается вспенивание масла. На самом деле к появлению эффекта приводит как недостаток, так и избыток масла двигателя. Совет: нужно долить расходную жидкость до метки MIN либо избавиться от её избытка.

Из всего сказанного делается простой вывод: парковать автомобиль на склоне нужно только по необходимости. Все опытные автовладельцы об этом знают.

Стучат гидрокомпенсаторы на холодную

Итак, с основным списком причин разобрались. Теперь можно рассмотреть практические ситуации. Как уже было сказано, ГК могут стучать постоянно или периодически. В том случае, если стучат гидрокомпенсаторы при запуске двигателя, причем мотор холодный, но после прогрева стуки исчезают, тогда посторонние звуки нельзя считать признаками поломки. Вполне естественно, что с пробегом ГК имеют определенную выработку и определенную степень загрязнений, непрогретое моторное масло сразу после запуска не имеет нужной вязкости. После прогрева двигателя зазоры приходят в норму, смазка разжижается и стук исчезает.

Добавим, что если ранее стуков ГК на холодную не было замечено и недавно менялось моторное масло, тогда стоит проверить его уровень или задуматься о правильности подбора смазочного материала, переходе на более дорогой и качественный продукт и т.д. Полный выход из строя или заклинивание ГК при стуках только на холодную можно исключить, так как при его поломке стучать будет постоянно. Параллельно с этим возможны следующие проблемы:

Как заменить гидрокомпенсаторы на газели 405 двигатель

Гидротолкатели двигателя ЗМЗ-406, ЗМЗ-405, выполненные в виде цилиндрических толкателей и расположенные между кулачковым валом и клапанами, совмещают две функции: передачи усилия от кулачкового вала к клапанам и устранения зазоров в их приводе Работа гидротолкателя основана на принципе несжимаемости моторного масла, постоянно заполняющего при работе двигателя внутреннюю полость гидротолкателя и перемещающего его плунжер при появлении зазора в приводе клапана.

Таким образом, обеспечивается постоянный контакт толкателя (рычага привода клапана) с кулачком распределительного вала без зазора.

Благодаря этому нет необходимости регулировать клапаны при техническом обслуживании.

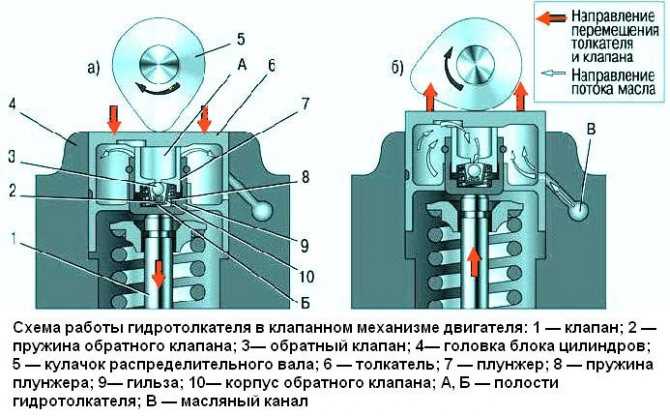

Принцип действия гидротолкателя показан на рисунке.

Масло под давлением, необходимым для работы гидротолкателя, подается в его внутренние полости «А» и «Б» из канала «В» системы смазки двигателя через боковое отверстие в толкателе 6, выполненное в кольцевой проточке его цилиндрической поверхности.

При закрытом клапане 1 толкатель 6 (через плунжер 7) и гильза 9 распирающим усилием пружины 8 прижаты соответственно к кулачку 5 распределительного вала и торцу стержня клапана.

Давление в полостях «А» и «Б» одинаково, обратный клапан 3 гидрокомпенсатора прижат к седлу в плунжере 7 пружиной 2 — зазоры в клапанном механизме отсутствуют.

При вращении распределительного вала кулачок 5 набегает на толкатель 6, перемещая его и связанный с ним плунжер 7.

Перемещение плунжера 7 в гильзе 9 приводит к резкому росту давления в полости «Б».

Несмотря на небольшие утечки масла через зазор между плунжером и гильзой, толкатель 6 и гильза 9 перемещаются за одно целое и открывают клапан 1.

При дальнейшем вращении распределительного вала кулачок 5 уменьшает давление на толкатель 6 и давление масла в полости «Б» становится ниже, чем в полости «А».

Обратный клапан З открывается и пропускает масло из полости «А», соединенной с масляной магистралью двигателя, в полость «Б».

Давление в полости «Б» возрастает, гильза 9 и плунжер 7, перемещаясь относительно, друг друга, выбирают зазор в клапанном механизме.

Давление масла, подводимого к гидротолкателям, регулируется специальным клапаном, установленным в головке блока цилиндров.

Поскольку после остановки двигателя из каналов, идущих от масляного насоса, масло стекает в масляный картер, а каналы подвода масла к гидротолкателям остаются заполненными, после пуска двигателя в полостях последних могут образоваться воздушные пробки.

Для их устранения в каналах подачи масла двигателя предусмотрены калиброванные компенсационные отверстия, обеспечивающие автоматическую продувку полостей гидротолкателей.

Кроме этого компенсационные отверстия позволяют несколько снизить давление масла, поступающего в гидротолкатели при высокой частоте вращения коленчатого вала двигателя, когда давление в полости гидротолкателя может стать настолько велико, что его толкатель, опершись на затылочную часть кулачка распределительного вала, приоткроет клапан в момент, не соответствующий фазе газораспределения.

Практически все неисправности гидротолкателей диагностируют по характерному шуму, издаваемому газораспределительным механизмом на различных режимах работы двигателя.

Шум от клапанов иногда удается устранить, немного повернув пружину или клапан вокруг продольной оси. Для этого выполните следующее.

1. Проверните коленчатый вал в положение, при котором клапан, издающий шум, начнет приоткрываться.

2. Немного поверните пружину — одновременно повернется и клапан.

3. Пустите двигатель. Если шум не исчезнет, повторите операции 1 и 2.

4. Если поворот пружины и клапана не даст желаемого результата, проверьте состояние пружины и измерьте зазоры между стержнями клапанов и направляющими втулками (см. Разборка, ремонт и сборка головки блока цилиндров»). Устраните увеличенные (по сравнению с номинальными) зазоры.

Как поменять компенсаторы на 406 двигателе

На ремонт приехал автомобиль Газель, с жалобами на застучавшие гидрокомпенсаторы, произведём их замену, покажем как это правильно сделать, чтобы вы смогли повторить всё своими руками. Также в машине горит датчик давления масла на холостых оборотах, заодно разберём и эту проблему.

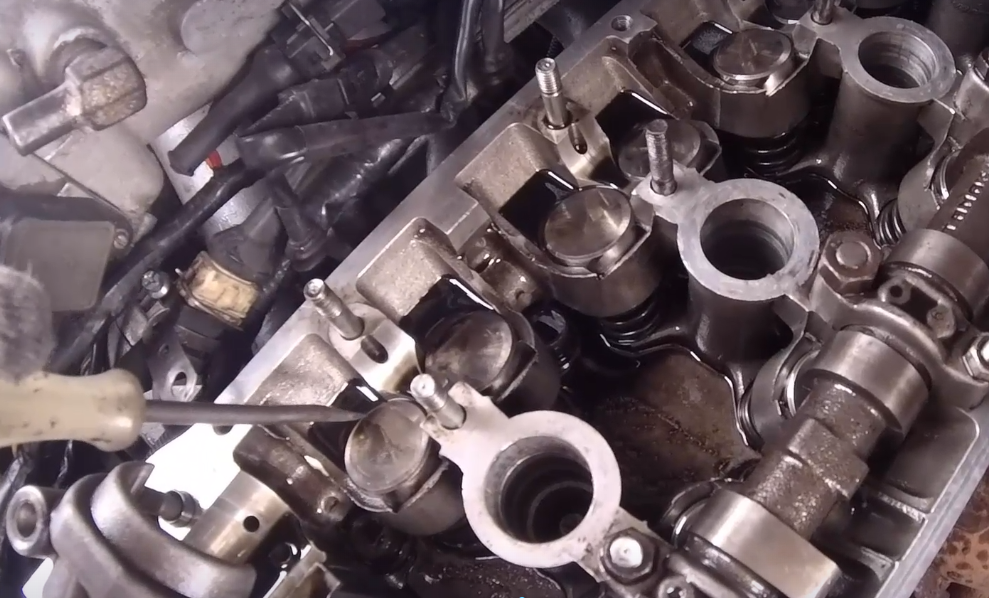

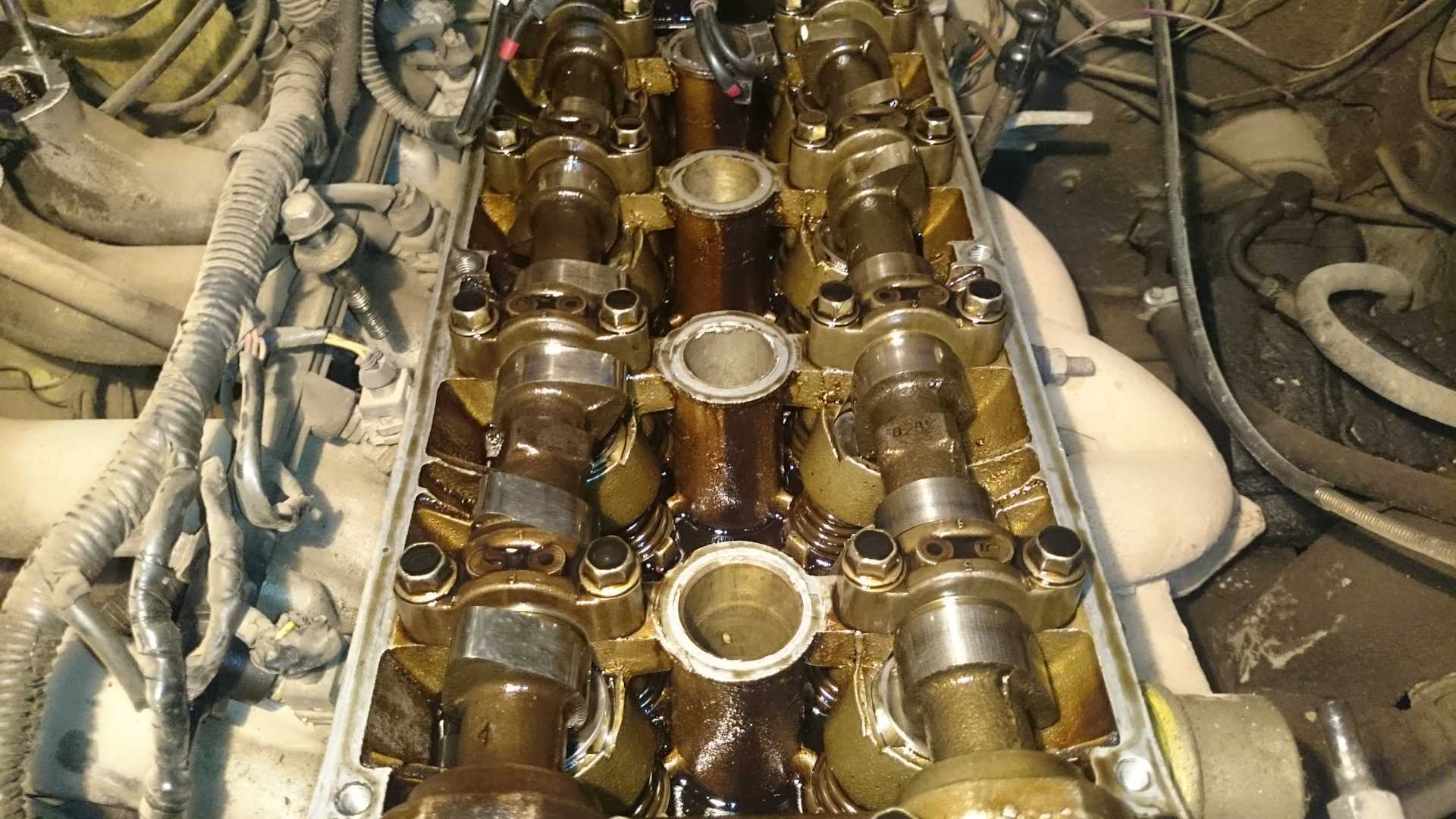

Снимаем клапанную крышку, переднею крышку головки. Теперь нам нужно провернуть мотор, чтобы поставить совместить метки на коленвалу и штифты стояли вровень с «головой». Затем снимаем верхний успокоитель цепи, откручиваем все распредвала и снимаем их. В ролике это всё подробно показывается.

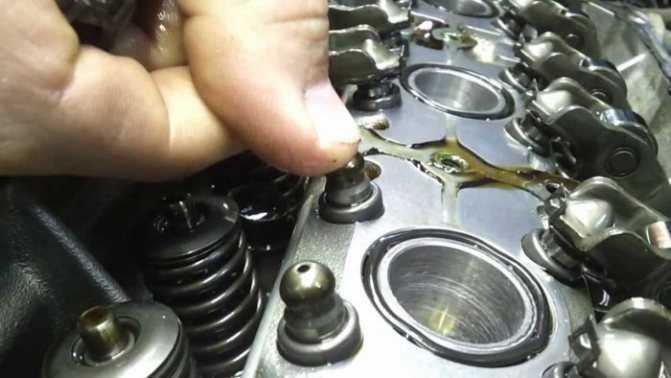

Определяем какой компенсатор стучит, для этого на каждый гидрокомпенсатор нажимаем пальцем, сразу скажу что этот способ не самый надёжный, зато быстрый и простой. Если он под давлением пальцев прогибается, значит неисправен, наш тест выявил три таких.

Сразу скажу, что менять лучше все, так как из личного опыта, если вышли из строя 3, то другим живым осталось работать недолго. Старые гидрокомпенсаторы достаём с помощью неодимового магнита и с помощью него же ставим сразу новый компенсатор.

Видео замена гидрокомпенсаторов в Газель ЗМЗ 406:

Видео: ГИДРОКОМПЕНСАТОРЫ НЕ БУДУТ СТУЧАТЬ ЕСЛИ СДЕЛАТЬ ТАК! Knocking liftersСкачать

Видео: Замена гидрокомпенсаторов. Газель 406 двигатель.Скачать

Видео очень подробное, сделано от начало и до конца, весь процесс выполняется по шагам, чтобы вы делая эту работу своими руками у себя в гараже не могли ошибиться. Снято с удобного ракурса, когда можно рассмотреть даже мельчайшие детали.

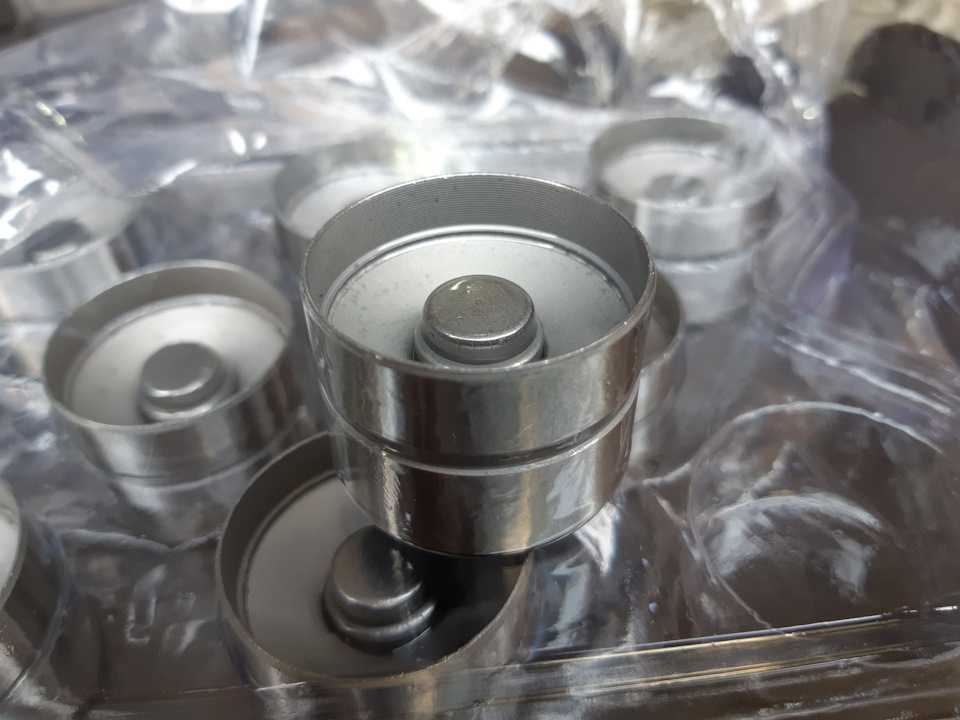

Гидротолкатели двигателя Газель 405 представлены в виде металлических цилиндров, которые располагаются между клапанами и кулачковым валом. Гидрокомпенсаторы (гидротолкатели) совмещают выполнение двух функций: устраняют зазоры в приводе и передают усилия от вала к клапанам. Работа этих важных деталей основывается на принципе несжимаемости масла, которое заполняет внутреннюю полость компенсатора при работе двигателя, тем самым передвигая плунжер гидрокомпенсатора при появлении зазора. Благодаря такой функциональности гидротолкателей обеспечивается контакт рычага клапанного привода с кулачком распредвала без зазора, что, в свою очередь, обеспечивает постоянную работу узла без надобности проведения дополнительных регулировок. В нашей статье мы рассмотрим причины, по которым у автомашины Газель 405 (двигатель инжектор) стучат гидрокомпенсаторы.

Малый класс вязкости, либо выработавшее ресурс моторное масло

Слишком жидкое моторное масло не способно поддерживать нужную степень давления на рабочий поршень гидрокомпенсатора, даже если оно свежее и чистое. Также любое масло для двигателя внутреннего сгорания имеет определенный ресурс. Компоненты и присадки в его составе, обеспечивающие нужную вязкость для эффективного смазывания трущихся поверхностей, под действием постоянных нагрузок и высоких температур со временем вырабатываются. Масло разжижается, а также загрязняется. Продукты загрязнения создают дополнительные помехи свободному перемещению движущихся деталей механизма.

Почему стучат гидрокомпенсаторы?

Теперь давайте вплотную перейдем к рассмотрению вопроса, откуда возникает тот самый неприятный стук из-под капота вашего авто.

Распространенных причин, как правило, бывает две:

1. Стук возникает из-за повреждения, либо разрушения механических частей самого гидрокомпенсатора.
2. Стук возникает вследствие нарушения работы систем, подающих в двигатель масло.

Профессионалы знают даже, как определить стучащий гидрокомпенсатор на слух, и в чем именно таится проблема.

К причинам разрушения механизмов самого гидрокомпенсатора следует отнести истощение ресурса плунжерной пары, установленной внутри гидрокомпенсатора. Это происходит с течением времени, к сожалению, процесс это неизбежный, поэтому к замене гидрокомпенсаторов следует относиться как к замене любого автомобильного «расходника». В зависимости от того, какого качества были использованы компоненты при производстве гидрокомпенсатора, напрямую зависит его срок службы. Чем ниже качество металла – тем быстрее он выйдет из строя. Естественно может иметь место и заводской брак. Также гидрокомпенсатор повреждается, если в него попадает воздух, или слишком мало масла, или из-за загрязнения деталей гидрокомпенсатора. Причин много, но результат от этого не меняется – механизм выходит из строя и требует либо чистки, если вы диагностировали проблему на раннем этапе, либо полной замены, если на поздней.

Касаемо нарушения подачи масла в двигатель. Стук возникнет, если уровень масла в двигателе отличается от нормы, причем, как в меньшую, так и в большую сторону. Окончание срока службы и отказ масляного фильтра. Загрязнение или попадание внутрь масляных каналов нагара, образующегося в процессе работы двигателя.

Выбор неподходящей марки масла. Естественно, если вы перегрели двигатель, то и физические свойства масла изменятся, что также приведет к нарушению работы маслоподающих систем.

Мы уже говорили выше о том, что стук может проявляться, как при холодном, так и при прогретом двигателе.

На горячем двигателе наличие стука, скорее всего, обусловлено наличием в двигателе масла, которое уже давно пора менять, либо если вы недавно это делали, то значит, вам попалось масло ненадлежащего качества – вот, кстати, еще одна причина покупать смазочные жидкости только у официальных представительств или дилеров. Залив некачественного масла может вызвать повреждения двигателя куда более серьезные, чем стук гидрокомпенсаторов.

Часто бывает так, что замена масла на новое решает проблему со стуком гидрокомпенсаторов.

Если вы давно не меняли масляный фильтр, то обязательно замените, или хотя бы почистите, для чего следует использовать специальный очиститель гидрокомпенсаторов.

Хотя по регламенту проведения технического обслуживания автомобиля масляный фильтр положено менять одновременно с заменой масла.

Если выполнение всех вышеперечисленных операций не дало никакого результата, следует рассмотреть иные варианты возникновения стука в подкапотном пространстве, поскольку замена фильтра и использование качественной смазки двигателя в 90% случаев помогает решить возникшую проблему. Помните о том, что стук под капотом при прогретом двигателе – критичный показатель и требует срочного вмешательства и устранения причины его возникновения.

И наоборот, если у вас застучали гидрокомпенсаторы на еще непрогретом автомобиле – не имеет принципиального значения. Холодное масло имеет отличные от горячего физические характеристики и не попадает внутрь гидрокомпенсатора, поэтому следует просто дождаться прогрева двигателя. Если стук сохраняется – тогда следует приступать к решению проблемы.

Устранение стука

Иногда автовладельцы предпринимают попытки самостоятельно решить проблему стучащих гидрокомпенсаторов. Ничего против не имею, поскольку промыть или отремонтировать элемент своими руками вполне реально.

Приготовьтесь, что на работу уйдет много времени и сил. Без опыта ремонта машин лезть туда не стоит. Полагаться полностью на промывку не стоит, поскольку она не всегда позволяет восстановить нормальную работу компенсатора. Это обусловлено тем, что причинами стука может выступать масло или неисправности в других системах двигателя.

Не забываем про ситуации, когда на холодную стук слышно, а на горячую он пропадает. Тут точно причина не в низкой температуре масла. Подобное явление частое. Потому автовладельцы часто игнорируют эту симптоматику, поскольку стук вскоре пропадает.

При постукивании одного гидрокомпенсатора можно попробовать такой метод ремонта:

Если после этого стук не исчез, без полноценной профессиональной диагностики не обойтись. Подобная методика ремонта актуальна для ВАЗов и Приоры, например.

Когда не разогретый движок стучит, страшного тут ничего нет. Вероятнее всего, смазочное вещество пока еще густое и не успело прогреться. То есть стуки на холодную допустимы и с ними можно спокойно ездить дальше. Если же звук не пропадает после прогрева, тогда оставьте авто в покое до устранения неисправностей.

Процедура замены

Если вы решили поставить новые компенсаторы, бояться браться за работу не стоит. Процедура не самая сложная и типичная практически для всех двигателей. То есть представленная инструкция поможет вам вне зависимости от того, какой у вас автомобиль.

Но все же иметь под рукой официальное руководство по ремонту и эксплуатации стоит. А то потом скажете, что я во всем виноват.

Обратите внимание на то, что при замене деталей на некоторых машинах нужно дополнительно менять прокладки крышки. В остальном принцип замены идентичен. Действуйте согласно плану и не отходите от последовательности этапов:

Действуйте согласно плану и не отходите от последовательности этапов:

Вот и все. На этом работу по замене гидрокомпенсаторов можно считать завершенной.

Чтобы избегать подобных процедур в будущем, внимательно относитесь к вопросу выбора масла. Именно из-за него чаще всего стучат гидрокомпенсаторы. Если же проблема не в нем и даже после замены масла звук не пропал, тогда советую дополнительно проконсультироваться со специалистами и провести диагностику на СТО.

Источник

Конструкция двигателей ЗМЗ-405

Любой двигатель из семейства 3М3-4О5 представляет собой четырёхтактный бензиновый инжекторный силовой агрегат с рядным расположением цилиндров и поршней. Процесс подачи топливно-воздушной смеси во впускные каналы цилиндров и её зажигание контролируется специальной электронной системой – блоком управления «Микас». Двигатель оборудован системой внешнего образования топливно-воздушной смеси.

Возвратно-поступательные движения поршней преобразуются в движения вращательное при посредстве одного общего на все поршни коленчатого вала. Два распределительных вала имеют верхнее расположение. Система охлаждения мотора – жидкостная, замкнутого типа, с принудительной циркуляцией охлаждающей жидкости.

Система смазки в 405-х двигателях – комбинированная, с автоматической регулировкой температуры машинного масла. Смазывающий материал подаётся к движуще-трущимся деталям мотора под давлением и путём разбрызгивания. Шестерёнчатого типа маслонасос смонтирован внутри масляного картера, прикреплён с прокладкой 2-мя болтами к блоку цилиндров и держателем – к крышке З-го коренного подшипника.

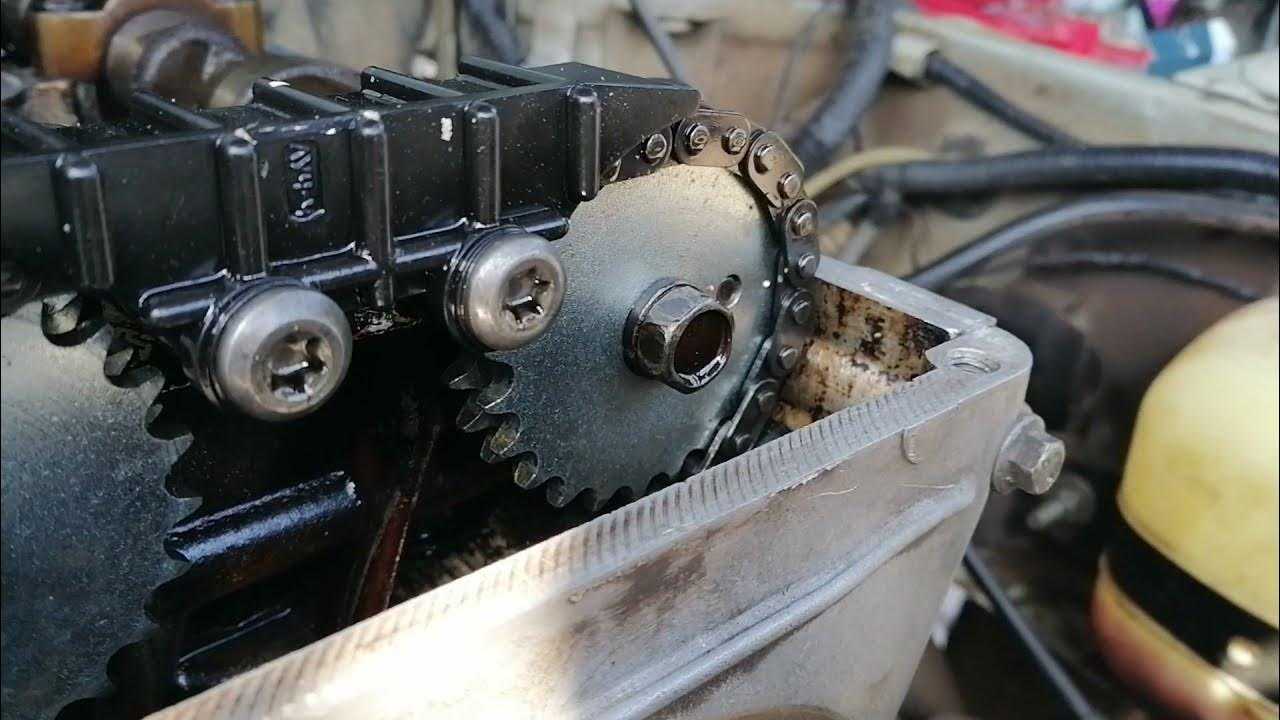

Привод распределительных валов – цепной, двухступенчатый. Первая ступень идёт от коленчатого на промежуточный вал, ступень вторая – от промежуточного вала на распределительные валы. Нижняя цепь ГРМ 3М3-4О5 в автомобилях «ГАЗель» и «Соболь» имеет 7О звеньев, а верхняя цепь – 9О звеньев. Звёздочки цепных передач выполнены из особо прочного чугуна (за исключением стальной ведущей звёздочки второй ступени, которая располагается на промежуточном вале).

На коленчатом вале находится ведущая звёздочка с 2З зубьями, на промежуточном вале – стоит ведомая звёздочка первой ступени с З8 зубьями и ведущая звёздочка второй ступени с 19-ю зубьями, а на распределительных валах размещены звёздочки с 2З зубьями. На торцевых сторонах звёздочки коленчатого вала, ведомой звёздочки промежуточного вала и звёздочек распределительных валов расположены метки установочные. Они служат для чёткой и верной установки фаз газового распределения в циклах работы двигателя.

Промежуточный вал 3М3-4О5 – стальной, двух-опорный, вращающийся во втулках, которые запрессованы в отверстия приливов блока цилиндров, с правой стороны. От перемещений относительно оси промежуточный вал сдерживается упорным фланцем, расположенным между торцом передней шейки вала и ступицей ведомой звёздочки и закреплённым 2-мя болтами на переднем торце блока цилиндров.

Натяжение цепей обеспечивается двумя гидронатяжителями, воздействующими на правые ветви в обеих цепях. При этом, для верхней цепи гидронатяжитель смонтирован в гнезде головки блока цилиндров, а для цепи нижней – в гнезде передней крышки. Гидронатяжители делаются из стали, выполняются в виде плунжерной пары, которая состоит из плунжера и корпуса.

Гидротолкатели в двигателях 3М3-4О5 монтируются на силовой агрегат в «заряженном» положении (когда плунжер сдерживается в корпусе кольцом стопорным). В рабочем положении гидротолкатель функционирует таким образом.
Под воздействием пружины и растущего давления масла, которое поступает из масломагистрали, плунжер начинает надавливать на рычаг натяжного устройства. Данный рычаг, поворачиваясь на своей оси, надавливает звёздочкой натяжного устройства на цепь и натягивает её, стабильно удерживая цепь в натянутом состоянии.

Для устранения биений рабочие ветви обеих цепей проходят сквозь пластиковые успокоители. Каждый из этих успокоителей закреплён посредством двух болтов к переднему торцу головки блока цилиндров.

Как проверить гидрокомпенсаторы

Общепринятые методы проверки работоспособности включают приложение усилия на колпачок каждого гидрокомпенсатора. Выступающая часть кулачка должна быть направлена в противоположную от толкателя сторону. Предварительно проверяется зазор между ними, если он присутствует, это уже говорит о необходимости чистки или замены детали.

Для продавливания исправного гидрокомпенсатора потребуется приложить значительное усилие. Для этого можно воспользоваться выколоткой, сделанной из мягкого металла или дерева, чтобы не повредить поверхность. Прикладываемое для продавливания усилие должно быть примерно одинаковым для всех диагностируемых деталей, также как и скорость их перемещения относительно вертикали. Явно «слабые» подлежат замене. Это один из способов, как правильно проверить гидрокомпенсаторы на работоспособность, но при отсутствии опыта лучше доверить процедуру специалистам.

Отечественные машины прельщают автовладельцев простотой ремонта. Большинство сервисных и ремонтных работ можно провести самостоятельно, не обращаясь на СТО и весомо экономя семейный бюджет. Но перед тем как перейти непосредственно к ремонту, нужно правильно диагностировать причину неисправности.

На примере автомобиля Шевроле-Нива мы расскажем, как узнать, какой гидрокомпенсатор стучит в ГРМ мотора.

Что такое распредвал 406?

Каждый мотор особенный, и запчасти ему тоже нужны индивидуальные. Говоря о распредвале 406, имеется в виду распределительный вал, находящийся внутри ДВС 406. Таким агрегатом укомплектованы автомобили марки ГАЗ – в основном ГАЗ-3110 «Волги» и ГАЗ-3302 «Газели». Эти автомобили отличаются «тяговитостью», легко справляются с перевозкой большой массы и являются мощными при небольшой скорости. Поэтому двигатель 406 известен своим надежным исполнением. Например, блок мотора выполнен из чугуна, как и его распредвал.

Распредвалы 406

Двигатель 406 может быть выполнен в двух модификациях по типу системы подачи топлива. Изначально, еще в восьмидесятых годах, был сконструирован бензиновый мотор с карбюратором. В него устанавливали распредвалы с маркировкой 4061.1006015. Такой распределительный вал характеризуется двумя параметрами: фаза – 240, подъем клапана – 8 мм.

Эти характеристики распредвала обеспечивают отменную работу двигателя на низких оборотах, что важно для карбюраторных «тяговых» моделей Газ-3302 с разными агрегатами под капотом. Это могут быть моторы Заволжского Моторного Завода 406 серии:

• ЗМЗ-4061.10 и ЗМЗ-4063.10 (Газель карбюратор).
• ЗМЗ 40525 (Волга Евро-3).
• ЗМЗ 40524 (Газель Евро-3).
• ЗМЗ 40904 (УАЗ Евро-3).

Спустя 15 лет известный моторный завод создал улучшенную версию легендарного 406 мотора, в котором основным узлом системы питания является инжектор. С изменением технологии подачи топлива в цилиндр на принудительный впрыск под давлением, пришлось изменить и конструкцию распредвала. Теперь фаза составляет 252, а подъем клапана увеличился до 9 мм, так как с меньшими параметрами инжектор работает с перебоями и значительно снижается КПД мотора.

Этот распределительный вал вышел с маркировкой 406.1006015-10 и среди умельцев называется «инжекторным». Автомобили, в моторах которых стоит этот распредвал — инжекторные «Волги» с двигателями ЗМЗ-4062.10; ЗМЗ-4052.10; (Газель) ЗМЗ-40522.10; (УАЗ) ЗМЗ-409.10; ЗМЗ-40904.10.

То есть, этот распредвал подходит для серий моторов 406, 409 и 405, при условии, что они не карбюраторные, а с инжектором. Он придает мотору «резвость» на высоких оборотах, обеспечивая хороший разгон легкового автомобиля. Поскольку в четырехклапанных моторах находится два отдельных распредвала на впускные и выпускные клапаны, стоит понимать, что отличаются они между собой совсем незначительно – расположением штифта на конце вала, который можно переставить самостоятельно.
