Замена насоса гидроусилителя

Что бы снять ремень, нужно отпустить ролик натяжителя гидроусилителя, а потом самим натяжителем ослабить ремень. Затем снимаем защиту над ремнем, обычно один болт откручивают полностью, а второй попускаем, чтоб отвести в сторону защиту. Теперь мы можем снять ремень.

Советуют посмотреть ролик натяжителя и сам натяжитель, на вид иногда нечего плохого, но прокрутив его, можем увидеть, как он ходит восьмеркой. В таком случае стоит заменить, так как это очень сильно будет влиять на износ ремня гидроусилителя.

высокого давления

Сбор происходит в обратном порядке, не стоит через силу затягивать болты, чтоб не оборвать шляпки. Натягиваем ремень по тем меткам, которые мы сделали ранее, но и пересиливать тоже не стоит, так как это приведет к быстрому стиранию ремня.

Ремонтные работы

Ремонт условно делится на несколько стадий: подготовка, демонтаж насоса, предварительный осмотр, замена деталей и/или устранение повреждений, обратная сборка и установка.

Подготовка к ремонту

Для проведения ремонтных мероприятий понадобятся: инструменты; тряпки; удобное, просторное и чистое место. Из инструментов будут нужны:

• ключи и головки;
• съемник для стопорных колец;
• большой шприц и емкость для откачивания жидкости из бачка;
• мелкая наждачная бумага Р1000/1500/2000, надфиль.

Для починки понадобятся: ремкомплект из автомагазина, или на замену ему шайбы, прокладка, уплотнительные кольца и сальник. Также может пригодиться подходящий рабочий подшипник, если дело в нем.

Демонтаж и осмотр насоса и поиск проблем

Сначала нужно демонтировать насос ГУР. Затем провести разборку и осмотреть каждую составляющую агрегата на предмет повреждений, после чего устранить их. Если неисправность нельзя будет исправить, то из следующего пункта вы узнаете как заменить насос, демонтировав его и установив новый.

Как демонтировать насос?

Отсоединение насоса ГУР и его разборка – процесс кропотливый, поэтому первое, что нужно сделать, это отвести на этот процесс побольше времени и запастись нервами.

Список действий при проведении непосредственного демонтажа:

1. Сливаем всю жидкость, вооружившись шприцем и емкостью.
2. Отсоединяем шланг, идущий от бачка к насосу.
3. Откручиваем полностью стопорную гайку натяжителя и снимаем ремень.
4. Отсоединяем шланг высокого давления.
5. Снимаем насос и очищаем его от грязи водой и тряпкой.
6. Кладем на заранее подготовленное чистое место.

На этом процесс извлечения насоса из системы ГУР завершен и можно переходить к стадии его разборки и осмотра.

Как разобрать насос?

1. Демонтировать стопорное кольцо подшипника съемником.
2. Отвинтить крепящие болты с задней крышки.
3. Снять ее, поддев маленькой отверткой, но так, чтобы лопатки ротора не выпали. Чтобы полностью контролировать процесс необходимо запоминать очередность разборки. Это можно делать при помощи камеры или определить для каждой запчасти отдельное место с пометкой в какой очередности снимались детали.
4. Отдельно снять лопасти.
5. Вытащить пластину и находящиеся под ней детали.
6. Аккуратно выбить вал.
7. Выдавить подшипник.

Осмотр всех деталей, поиск и устранение проблем

Это третья стадия, на которой нужно определить, где и что случилось с насосом. Для этого следует:

• очистить все детали тряпкой и внимательно осмотреть каждую;
• устранить все дефекты и шероховатости;
• сменить ремкомплект, если старый пришел в негодность;
• то же самое проделать с подшипником, если дело в нем.

Если замечены заусеницы и шероховатости, которые появляются в результате износа, устраняем их наждачной бумагой. Полировка позволяет убрать зазоры между деталями и восстановить герметичность. Она также применяется в качестве профилактической меры для поддержания чистоты и рабочего состояния насоса.

Отдельное внимание стоит уделить ротору и отполировать его как следует, если есть заусеницы

. Сделать это проблематично, так как нужна хорошая сноровка. Здесь, помимо наждачной бумаги, поможет маленькая отвертка, обернув вокруг которой лист наждачки, вы сможете забраться в “самые труднодоступные места”.

Подытоживая все сказанное, после разборки ремонт проводиться несколькими способами в зависимости от поломки. Это: замена подшипника; замена ремкомплекта; удаление заусенцев, шероховатостей и неровностей; полная очистка насоса от элементов износа и отработки.

Сборка и монтаж насоса в автомобиль производится в обратном порядке. Когда процесс установки завершен используйте информацию из последнего пункта, и вам еще очень долго не придется повторять процедуру, которой посвящена эта статья.

Не забывайте, чторемонт насоса гидроусилителя руля своими руками может привести к дополнительной поломке

Поэтому проводя данную процедуру нужно делать все с максимальной осторожностью, чтобы не усугубить и не сломать насос окончательно

Когда выходит из строя насос ГУР?

Часто причиной поломки гидроусилителя руля становится поломка насоса. После демонтажа ГУР производится проверка его состояния и принимается решение, необходим ли будет ремонт или потребуется замена насоса гидроусилителя руля. Насос нужно будет демонтировать и тщательно осмотреть все комплектующие механизма. При обнаружении коррозии, эти участки следует хорошо промыть специальной жидкостью. Допускается протирание этих участков ветошью, смоченной в ацетоне. Насосы ГУР, применяемые в настоящее время, отличаются длительным рабочим ресурсом, экономичностью, бесшумностью и надежностью. Замена насоса гидроусилителя руля осуществляется нашими специалистами только взамен на изделия оригинального производства от известных производителей. Данные механизмы имеют высокое качество, сертифицированы на территории РФ. При соблюдении надлежащих условий эксплуатации эти изделия способны прослужить не один год. Некоторые из разновидностей данных изделий не поддаются разбору. Поэтому в случае их поломки речь об их разборе не идет, необходима будет сразу замена насоса гидроусилителя руля. Обратившись в наш автотехцентр, специалисты компании скажут вам, сколько стоит замена насоса ГУР. Стоимость наших услуг является доступной для всех.

Насос относится к тем изделиям, которые редко выходят из строя, но в некоторых случаях внешние причины могут стать причиной поломки. К ним относятся:

Качество используемого масла

Время и периодичность его замены зависит от интенсивности эксплуатации транспортного средства. Если пробег машины не более, чем 7 – 9 тыс. км в год, замену нужно производить один раз в два года. Если в бачке имеется фильтрующий элемент, каждый раз его следует менять. Марку масла нужно использовать только ту, которая предлагается производителем автомобиля. Не рекомендуется применять гидравлическое масло, имеющее слишком низкую стоимость. При невыполнении этого требования может потребоваться быстрая замена насоса гидроусилителя руля. При возникновении непредвиденных обстоятельств (при утечке масла) для того, чтобы можно было добраться до автотехсервиса, можно долить в бачок моторное масло. В течение продолжительного времени использовать смесь масел не рекомендуется, так как это приведет к выходу из строя системы ГУР и потребуется замена насоса гидроусилителя руля. Перед этим понадобится промывка всей системы ГУР.

Неисправность приводного ремня гидроусилителя

Поломки механизмов системы могут происходить по причине проскальзывания приводного ремня гидроусилителя. О возникновении неисправности такого рода может свидетельствовать свистящий звук, исходящий из-под капота. Износ ремня также может стать причиной неисправности. Но, если насос неисправен, не рекомендуется увеличивать натяжение ремня, в этом случае на СТО выполняется замена насоса гидроусилителя руля. Если ГУР оснащен ремнем, который является общим для ГУР и, к примеру, для водопомпы или генератора, тогда благодаря специальному устройству, произойдет автоматическое натяжение ремня. При возникновении любого рода нарушений в работе системы следует обратиться в автотехсервис, где замена насоса гидроусилителя руля будет быстро произведена мастерами.

Дефекты подшипников, вала или прочих комплектующих

Диагностика системы ГУР в нашем автотехцентре покажет, какие детали нужно отремонтировать или заменить их, а также, сколько стоит замена насоса ГУР. В некоторых случаях ремонт отдельных частей насоса может оказаться по стоимости достаточно дорогостоящим, и замена насоса гидроусилителя руля будет выгоднее.

Протечки и попадание воздуха в систему ГУР, перегиб масляных магистралей

Возникновение подобных нарушений требует немедленной диагностики в специализированном автотехцентре. После ее проведения может потребоваться замена насоса гидроусилителя руля. Если при повороте руля до упора возникает посторонний шум, это может быть следствием задира торцов у элементов статора. В этом случае потребуется замена насоса гидроусилителя руля. Иногда все ограничивается только лишь пробуксовкой ремня, тогда замена насоса гидроусилителя руля не потребуется.

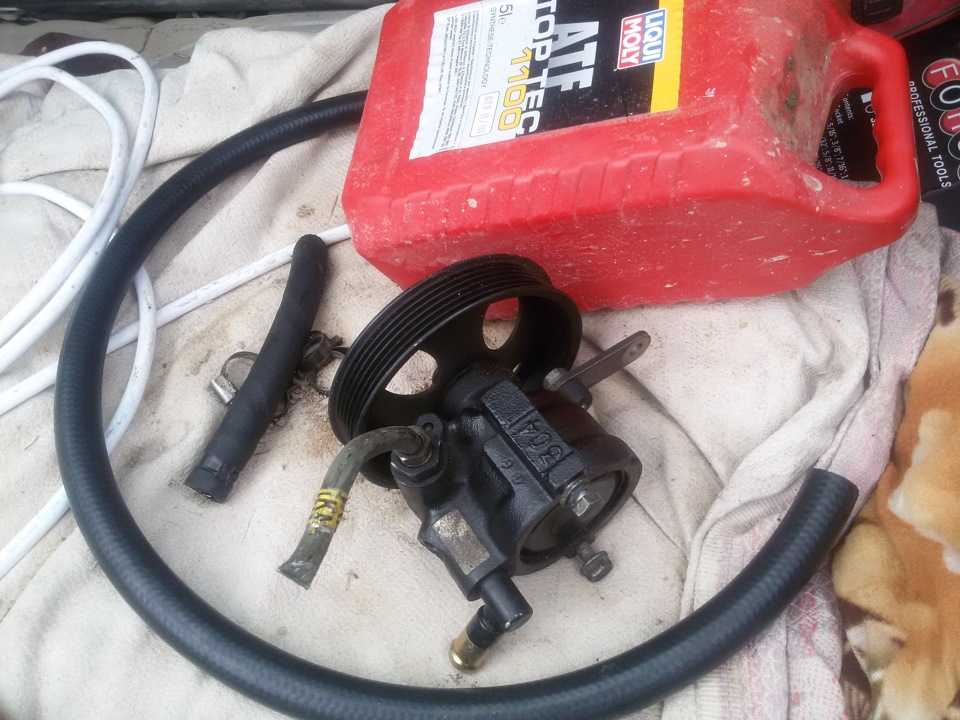

Снимем насос ГУР

к правило, в автомобилях серии ВАЗ-2110 устанавливаются насосы ГУР версии ZF. Этими устройствами также комплектуются гидроусилители некоторых моделей Фольксваген, Ауди А6 и так далее. Насосы обычно не подлежат ремонту и при необходимости заменяются новыми. Однако в некоторых случаях можно попытаться восстановить их работоспособность своими руками, например, заменить изношенный подшипник или манжету. Всё зависит от характера неисправности.

Последовательность снятия насоса ГУР:

Ослабляем хомут и снимаем возвратный шланг

При этом необходимо соблюдать осторожность, чтобы не пролить масло

Со штуцерного болта очень аккуратно демонтируем датчик, который предназначен для замера давления жидкости в системе ГУР.

Снимаем штуцерный болт и отсоединяем нагнетательный трубопровод.

Снимаем ремень привода ГУР.

После этого приступаем к демонтажу непосредственного насоса.

Сначала ослабляем один болт крепления.

Затем выкручиваем второй болт и снимаем насос ГУР полностью в сборе.

Ставим новый насос в обратном порядке.

После того как выполнили замену насоса гидроусилителя руля, необходимо в систему:

Сначала заливаем в бачок масло до отметки «max».

Затем садимся в салон и поворачиваем рулевое колесо несколько раз до упора в обе стороны, чтобы жидкость заполнила систему.

Вслед за этим доливаем масло в бочок и опять вращаем руль.

Доливаем жидкость, заводим двигатель и через несколько секунд глушим.

Вращаем руль несколько раз до упора в обе стороны.

Опять доливаем масло в бачок.

Не менее 10 раз прокручиваем руль до упора в каждую сторону при выключенном двигателе, чтобы хорошо прокачать систему.

Запускаем двигатель и снова вращаем руль в обе стороны по 10 раз.

Контролируем уровень масла в бачке и при необходимости доливаем жидкость.

После снятия и очистки насоса от грязи осматриваем его на предмет выработки поверхности внутренних стенок корпуса, напоминающих ступеньки. Если обнаружится выработка, то её можно снять с помощью дрели со специальной насадкой.

Одной из причин выхода из строя гидроусилителя руля может быть износ подшипника или манжеты, которую необходимо также периодически менять. Замену изношенного подшипника можно выполнить различными способами. Новую запчасть можно закрепить в корпусе насоса с помощью загибания кромок или сделать выточку. Во втором случае придётся воспользоваться услугами токаря или самому сделать на токарном станке выточку на внешней поверхности корпуса. После этого следует просверлить отверстия, и нарезать резьбу. Подшипник крепим на корпусе с помощью болтов, предварительно их заточив. После закручивания болтов необходимо отпилить выступающие части.

Особенности замены ремня насоса ГУР и генератора

Особенность замены ремня ГУР заключается в том, что его вращение реализовано вокруг опоры двигателя, которая расположена с левой стороны. Поэтому придётся сначала немного приподнять мотор, чтобы снять ремень. Также имеются нюансы и в натяжении ремня привода генератора с ГУР. Так как угол обхвата ремнём шкива очень мал, стандартного натяжения вниз и вверх на 1 см будет недостаточно, и ремень всё время будет проскальзывать. Следовательно, натяжение нужно сделать больше. Однако не нужно слишком усердствовать, чтобы не перетянуть.

Видео

Гидроусилитель рулевого управления, под краткой аббревиатурой: гидроусилитель руля или ГУР, стал неотъемлемой частью большинства транспортных средств. Из названия ясно, что принцип работы основывается на законах гидравлики. Для работы механизм использует давление, создаваемое насосом, который приводится в движение от коленчатого вала мотора. То есть посредством ременной передачи происходит попадание масла в узел рулевого управления, а это создает комфортное вращение рулевого механизма.

Гидроусилитель руля

Устройство было выдвинуто в 1925 году Френсисом Дэвисом. Так как на грузовых ТС вращать рулевое колесо было крайне сложно, то здесь гидроусилитель оказался как-никак, кстати. Уже после, когда устройство претерпело массу изменений им стали оснащать остальные модели авто. Конечно, принцип работы остался прежним, но некоторые первоначальные недостатки исправили. Теперь ГУР – это надежный механизм, требующий к себе регулярного внимания. Необходимо контролировать его работоспособность, то есть осматривать его герметичность и следить за уровнем жидкости в бачке. Если выявленные неполадки вовремя устранять, то аппарат будет эксплуатироваться долго.

Отказать механизм, может, в любой момент, это не исключает возникновения аварийной ситуации на дороге. Хоть автомобиль и не потеряет рулевого управления, но нагрузка на него существенно увеличится. Отличительными признаками сбоев системы являются:

Как отремонтировать насос ГУР своими руками

Перед тем, как начать разбирать устройство, необходимо проверить, есть ли в системе воздушная пробка, которая мешает движению жидкости. Именно из-за воздушной пробки чаще всего появляются неполадки в гидравлических системах. То есть, первым делом прокачиваем ГУР. Если после этого причины не исчезли, то приступаем к демонтажу гидрача, его разборке и ремонту деталей системы.

Последовательность ремонта:

1. Делаем полную очистку от грязи. При этом следить, чтобы грязь не попал в шланги.
2. Снять приводной ремень.
3. Сливаем масло настолько, насколько это возможно.
4. Теперь надо поставить метку на валу ГУР относительно эластичной муфты (для этого придется залезть под машину). С помощью шестигранника открутить вал руля.
5. Демонтируем рулевые тяги. Чтобы это сделать, надо левую сторону автомобиля приподнять домкратом и снимаем колесо. Обычно, чтобы снять тяги, надо использовать спецсъемник. Но, в данном случае сделать это можно без съемника.
6. Берем торцевой ключ на 15 и ослабляем болты крепления ГУР к лонжерону. Это проделывается со стороны арки крыла. Выкручиваем 2 болта полностью, один оставляем на месте.
7. Теперь, то, что осталось в шлангах, необходимо слить. Для этого подставляем разрезанную пустую канистру или другую емкость.
8. Когда жидкость из шланг вытекла, надо заткнуть их тряпками.
9. Теперь надо открутить оставшийся один болт. Одной рукой выкручиваем, второй — держим устройство гидрача.
10. Аккуратно, не спеша вынимаем насос.

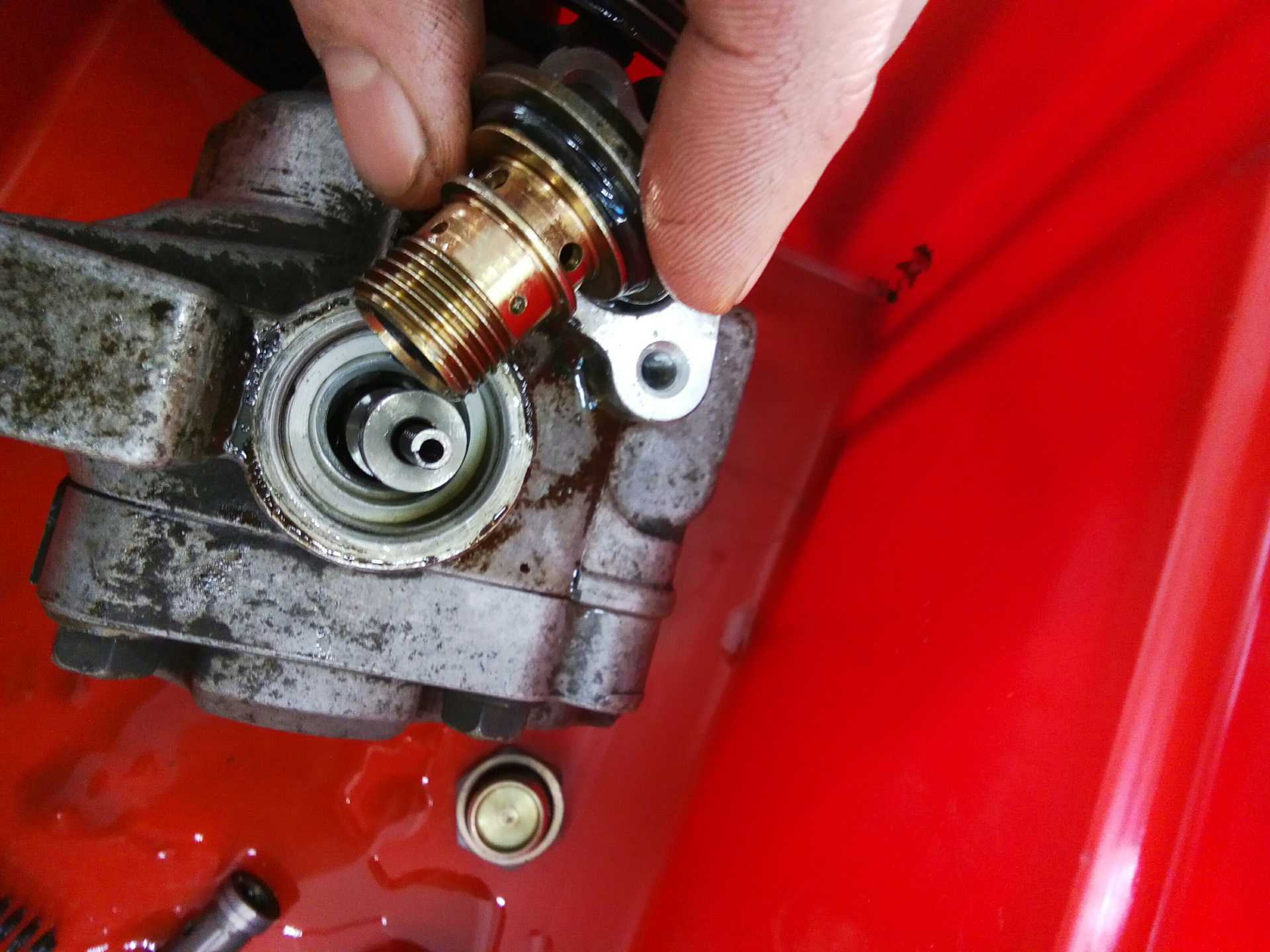

Когда насос снят, приступаем к его разборке

Сначала осматриваем, не разбит ли корпус, есть ли коррозия металла. В процессе разборки, обычно, причина поломки выясняется. Далее, разбираем на составные части насоса.

Как разобрать насос гидроусилителя руля:

1. Стопорное кольцо держит подшипник. Это кольцо надо снять с помощью съемника.
2. Выкрутить болты крепления задней крышки. Крышку снимают с помощью шлицевой отвертки. Снимать надо аккуратно, чтобы лопасти не вылетели и корпуса насоса.
3. Кто не запоминает расположение с первого раза, тем рекомендуется взять чистые листы формата А4, сделать на них нумерацию и разложить их. В процессе разборки, детали выкладывают на эти листы в определенном порядке. Также надо запомнить, что лопасти закругленной частью потом надо установить наружу.
4. Теперь надо снять пластину и детали под ней.
5. После этого приступаем к снятию вала. Его надо аккуратно выбить, для этого можно использовать латуниевый молоток или резиновый, который используют мастера-плиточники.
6. Со снятого вала надо выпрессовать подшипник.
7. Если проблема была в подшипники, то есть, он может подклинивать, или рассыпался, или просто туго вращается, то запрессовываем новый подшипник.
8. Кроме подшипника, надо проверить все детали устройства и при необходимости заменить их.
9. На этом этапе, когда вышедшие из строя детали заменены, надо собрать устройство усилителя руля.

Часто встречающиеся неисправности

Большинство опытных водителей знает, что в процессе эксплуатации рулевая гидравлика практически не требует внимания от автовладельца. Поэтому перед тем как отремонтировать насос гидроусилителя руля, необходимо знать, что принято выделять два типа неисправностей:

• механический износ либо повреждения;
• гидравлические проблемы.

В первом случае виновниками являются большие зазоры, нарушающие герметичность, поломка насоса или выработка отдельных элементов

Во втором случае внимание переключается на свойства жидкости, потеря ее эксплуатационных характеристик, недостаточный уровень в системе

Во время эксплуатации автомобиля с поврежденным или неработающим гидроусилителем руля возможны различные проявления данной проблемы. Рассмотрим наиболее популярные из них и некоторые методы по устранению неисправностей.

Когда при вращении рулевого колеса в одну из сторон водитель вынужден прикладывать большие усилия, чем обычно, то это является причиной неисправности насоса. Для устранения потребуется заменить сальники или провести ремонт самого насоса.

Появление обратных толчков говорит о слабом натяге или износе ремня на приводе.

Дефект устраняется заменой ремня или усилением натяга.

Если в обе стороны туго крутится руль, то это часто является следствием низкого уровня жидкости либо недостаточным оборотам на холостом ходу, либо заниженном давлении насоса, либо наличию воздуха в системе. Также возможно ослабление ременной передачи. В некоторых случаях требуется провести чистку фильтра заправочного бачка.

Во время тугой работы руля в среднем положении, скорее всего причина кроется в механической неисправности рулевого управления. Также нужно проверить работоспособность насоса.

Появившийся характерный шум со стороны рулевой колонки может говорить о низком уровне жидкости в системе. Она может уходить через предохранительный клапан. Слабая работоспособность последнего замечается по слышимому свисту из подкапотного пространства при крайнем положении рулевого колеса. Нерабочий клапан можно менять отдельно от насоса или вместе с ним.

Когда во время движения ощущается явная вибрация, причина кроется в появившейся воздушной пробке. От нее нужно избавиться, а также устранить причину появления воздуха в гидравлике.

Как починить насос с помощью ремкомплекта своими руками

Чтобы провести восстановление насоса гур, потребуется подготовить некоторые инструменты и запчасти:

1. Ключи подходящего размера
2. Съемник стопорных колец
3. Шприц
4. Ветошь
5. Подшипник с диаметром 35мм и маркировкой 6202
6. Уплотнительные кольца, сальник, прокладки и шайбы (все это входит в большинство ремкомплектов).

ПОСМОТРЕТЬ ВИДЕО

Как снять шкив и провести ремонт насоса

Перед проведением восстановления, потребуется демонтировать насос. Для этого нужно:

• Ослабить осевой болт (для этого используется отверстие в шкиве) и демонтировать ремень ГУР.
• Удалить жидкость из системы с помощью шприца (для этого потребуется прокачать систему).
• Демонтировать шланги, которые подсоединены к насосу.
• Снять сам насос.
• Удалить с детали все загрязнения.

После этого начинается переборка элемента.

1. Снимается стопорное кольцо.
2. Откручивается задняя крышка насоса. Нужно следить, чтобы не выпали детали устройства.
3. Далее потребуется вынуть лопасти. Необходимо запомнить их расположение, чтобы затем собрать все в правильном порядке.
4. Следует демонтировать пластину и выбить вал.
5. Далее снимается подшипник. Его потребуется заменить на новый.
6. Все элементы проверяются на наличие повреждений. Удаляется грязь.
7. В обратном порядке проводится сборка насоса и его установка на место.

Если переборка кажется слишком сложной, то лучше обратиться к профессионалам. Или сразу заменить насос ГУР на новый. Это позволит сэкономить массу времени и сил (ведь любая, даже незначительная ошибка может привести деталь в негодность).

Профилактические меры против поломки ГУРа

Профилактические меры и правильный подход к гидроусилителю нередко дает возможность существенно продолжить период эксплуатации приспособления.

Гидроусилитель – довольно прочная, а так же нетребовательная запасная часть, и при присутствии правильной эксплуатации и ухода способна отслужить приблизительно 100-200 тысяч километров пробега. Но с целью продолжить жизнь ГУРа следует руководствоваться легкими законами, из числа которых:

1. Наблюдать за уровнем жидкости. Данное условие непосредственно оказывает большое влияние на хорошую работу ГУРа.
2. Заменять масло согласно графика. Четкое сведение по замене жидкости вы найдете в инструкции к автомобилю.
3. Всегда пользоваться подходящим маслом.
4. Грамотно эксплуатировать гидроусилитель руля.
5. Контролировать положение и состояние пыльников рейки.
6. На стоянке автомобиль обязан находиться со сбалансированными колесами. Данное требование позволяет не формировать излишнюю нагрузку на ГУР.
7. В холод после запуска мотора не крутить сразу рулем. Вместо этого лучше подождать и дать системе хорошо согреться.
8. Ни в коем случает не ездить с не исправным гидроусилителем. Ваша жизнь дороже экономии.
9. Периодическое диагностирование автомобиля. В салоне или в домашних условиях своими руками. Главное вовремя устранить неполадки. Это сократит изнашивание деталей, а так же сберечь ваши средства.

Причины возникновения гула

Гидроусилитель руля — комплексное устройство, объединяющее в себе маслонасос, гидроцилиндр, дозирующий механизм и соединительные трубопроводы. Система разработана для снижения крутящего момента, прилагаемого водителем при повороте рулевого колеса.

Узлов, которые способны шуметь, в механизме немного. Рулевая рейка может гудеть только при повороте колёс под нагрузкой. Звук, похожий на скрежет, свидетельствует об износе полимерных направляющих, штоков или стенок цилиндра.

Основной шум возникает вследствие нарушения работы нагнетателя гидрожидкости. Гул может быть вызван:

1. Малым количеством масла. Контролируют уровень жидкости визуально по щупу, расположенному на крышке заливной горловины. На нём нанесены отметки максимального и минимального уровня. Масляный отпечаток должен находиться между двумя рисками. Если рабочей жидкости недостаточно, её доливают либо полностью меняют на новую. Перед восстановлением работоспособности следует найти место разгерметизации и устранить течь.
2. Несоответствием масла требуемым характеристикам. Оно постоянно циркулирует в гидросистеме, что со временем приводит к ухудшению его характеристик и вязкости. Контролируют его состояние визуально. Цвет должен быть бордовый, красный или малиновый, недопустимы чёрный и коричневый оттенки. Кроме того, запах жжёной резины свидетельствует о необходимости обновления гидромасла.
3. Дефектом рулевой рейки. Гудеть нагнетатель может при повреждении исполнительного механизма. Чрезмерные нагрузки, возникающие в силовом контуре, передаются на насос, который начинает шуметь. Подтвердить или опровергнуть подозрения позволит диагностика. В крайнем случае понадобится замена рулевой рейки.
4. Попаданием воздуха в гидросистему. Наличие пузырьков газа в контуре резко снижает несущую способность жидкости, что выражается появлением шума. Воздух в систему попадает при смене масла или через неплотности в обратном трубопроводе. Решить проблему поможет прокачка гидросистемы с полной её герметизацией.
5. Провисанием приводного ремня. При недостаточном натяжении производят подтяжку либо замену при его критическом износе.
6. Неисправностью нагнетателя. Шум появляется из-за износа подшипников, шестерён, сальников. В этом случае кроме звука возможно увеличение крутящего момента на руле. Устраняют проблему заменой изношенных деталей либо установкой нового насоса.

К сведению! В гидросистему заливают специальное масло — Automatic Transmission Fluid (ATF) зеленого или красного цвета. Смешивать их между собой нельзя. Если цвет определить невозможно ввиду чрезмерной загрязнённости, потребуется полная замена с промывкой системы.
