Как проверить форсунки в домашних условиях за 15 минут?

Промывка форсунок ВАЗ 2110

Промыть форсунки можно тремя способами: с помощью специальной промывки, на станции технического обслуживания (СТО) и своими руками самостоятельно. Первый способ не дает нужного эффекта и зачастую даже усугубляет положение, а промывка на СТО встает в копеечку, что не каждый автолюбитель захочет тратить на такую легкую процедуру. Поэтому правильнее всего будет произвести промывку своими руками.

Для самостоятельной промывки необходимо изготовить цепь питания форсунки, для этого нам понадобиться:

• Очиститель карбюратора;
• Провода 2 м;
• Кнопка ВКЛ/ВЫКЛ;
• Лампа на 12В;
• Разъем форсунки;
• Шприц;

Сборка электрической цепи

Для промывки форсунки необходимо подавать на нее питание, для этого потребуется собрать электрическую цепь по схеме представленной ниже. Такую сборку произвести не сложно, достаточно лишь внимательно посмотреть на рисунок и все станет понятно.

Ремкомплект форсунок

Если форсунки не удается промыть и они уже находятся в удручающем состоянии можно воспользоваться ремкомплектом топливных форсунок для ВАЗ 2110, он продается в обычных магазинах автомобильных запчастей для отечественных авто. Стоимость данного комплекта невелика и составляет примерно 200-300 рублей.

В ремкомплект входит:

• Уплотнительные кольца;
• Сеточки;
• Фиксаторы;
• Фильтры и т.п.

Замена расходных деталей форсунок поможет исправить их загрязнение.

Демонтаж и замена форсунок

Пробег автомобиля более 100 тыс. км предусматривает диагностику и обслуживание инжектора. Можно самостоятельно провести весь цикл работ по замене или снять форсунки вместе с рампой и передать их в сервисный центр для дальнейшей диагностики и промывки. В любом случае основной процесс разборки гораздо дешевле выполнить самостоятельно и такие работы будут иметь следующий порядок:

Отключение питания автомобиля – производится снятием минусовой клеммы с аккумуляторной батареи;
Сброс давления в топливной системе – регулятор давления обычно находится на топливной рейке и представляет собой клапан, нажатие на который приведёт к сливу излишков горючего, для чего потребуется поставить ёмкость для сбора;
Отключение соединительной колодки – позволит получить свободный доступ к топливной системе

Такое разъединение проводки форсунок также необходимо для демонтажа инжекторов и выполняется с осторожностью, чтобы не повредить клипсы;
Разборка топливопровода – требуется отсоединить всё оборудование чтобы достать до топливной заслонки и сдвинуть отвёрткой зажим, который расположен вдоль рампы. Такие операции помогут освободить место где находятся форсунки и провести демонтаж;
Снятие впускного коллектора – понадобится раскрутить болты, что наиболее удобно сделать ключом с трещоткой

Затем коллектор потребуется вытащить, что обеспечит доступ к месту где установлены форсунки. Снимая рампу, следует осмотреть её на наличие явных дефектов;
Демонтаж инжектора – с помощью отвёртки сдвигается фиксатор и освобождаются уплотнительные кольца на заменяемой форсунке. Вытаскивать их следует предельно аккуратно, раскачивая в разъёме, чтобы не повредить корпус рампы.

Дизельный двигатель или силовой агрегат с непосредственным впрыском имеет более сложную топливную систему. Для проведения таких работ по их обслуживанию могут понадобиться специальные съёмники. Чтобы понять, как установить форсунки в такой машине требуются минимальные знания о технологии прямого впрыска. В этом случае топливо из инжектора поступает непосредственно в двигатель что затрудняет процесс обслуживания.

Когда нужно проверять инжекторы и качество топливного впрыска

Топливные форсунки изначально рассчитаны на достаточно большой срок эксплуатации (100-150 тыс. км). При этом горючее низкого качества и несвоевременная замена топливных фильтров может привести к необходимости очистки уже через 30-40 тыс. км. Добавим, что для проверки и чистки форсунок существуют способы, которые позволяют реализовать данную процедуру без их снятия.

Острая необходимость снимать элементы для впрыска зачастую возникает ближе к 100 тысячам пройденных километров, так как устройства к этому времени обычно нуждаются не только в чистке, но и в подробном тестировании, калибровке форсунок или даже замене. Основными поводами к такой процедуре можно считать усиленное дымление двигателя, заметно повышенный расход топлива, троение, нестабильную работу мотора на разных режимах (как под нагрузкой, так и на переходных).

В ряде случаев бывает достаточно определить только один неисправный элемент, что позволяет избавиться от неисправности без необходимости снятия сразу всех форсунок с двигателя. Особенно это актуально для дизельных ДВС, где демонтаж бывает несколько осложнен сравнительно с аналогами на бензине. Если коротко, каждая форсунка просто отключается поочередно. Тот момент, когда один из инжекторов отключен и одновременно прекратилось дымление мотора, укажет на необходимость снятия и проверки конкретного устройства без потребности извлекать остальные.

Как чистить топливные форсунки?

Если вы решили провести чистку данной детали, то заранее приобретите специальное средство. Продавцы в магазинах автозапчастей помогут вам определиться с маркой средства, которая лучше всего подойдет именно для вашего автомобиля.

Очищающее средство представляет собой специальную жидкость, которая не только очищает форсунки, но и другие элементы топливной системы, например, рампу. Его устанавливают рядом с автомобилем и присоединяют шланг с емкости к рампе инжектора. Посредством компрессора жидкость нагнетается в систему впрыска и очищает форсунки от грязи. Двигатель автомобиля должен быть обязательно запущен, чтобы средство полностью сгорело и вышло через выхлопную трубу.

Проверка дизельных форсунок на перелив (слив в обратку)

По мере износа дизельных форсунок со временем возникает проблема, связанная с тем, что топливо из них попадает обратно в систему, из-за чего насос не может нагнетать нужного рабочего давления. Следствием этого может быть проблемы с запуском и работой дизельного двигателя.

Перед проверкой вам необходимо будет купить медицинский шприц объемом 20 мл и систему для капельниц (для подключения шприца вам понадобится трубочка длиной 45 см). Чтобы найти форсунку, которая скидывает в обратку больше топлива, чем ей положено, необходимо воспользоваться следующим алгоритмом действий:

• вынуть поршень из шприца;
• на запущенном двигателе с помощью системы подключить шприц к “обратке” форсунки (трубочку вставить в горлышко шприца);
• в течение двух минут держать шприц, чтобы в него набиралось топливо (при условии что оно будет набираться);
• повторять процедуру поочередно для всех форсунок либо соорудить систему для всех сразу.

На основании информации о количестве топлива в шприце можно сделать соответствующие выводы:

Проверка перелива в обратку

• если шприц пустой — значит, форсунка полностью исправна;
• количество топлива в шприце объемом от 2 до 4 мл также в пределах нормы;
• в случае, если объем топлива в шприце превышает 10…15 мл, это означает, что форсунка частично или полностью вышла из строя, и ее необходимо заменить/отремонтировать (если льет 20 мл, то ремонтировать бесполезно, поскольку это говорит об износе седла клапана форсунки), так как она не держит давление топлива.

Однако такая простая проверка без гидростенда и тест плана не дает полной картины. Ведь на самом деле при работе двигателя количество сбрасываемого топлива зависит от многих факторов, она может быть забита и её нужно чистить или она подвисает и требуется в ремонте либо замене. Поэтому данный способ проверки форсунок на дизеле в домашних условиях позволяет лишь судить лишь об их пропускных способностях. В идеале количество пропускаемого ими объема топлива должно быть одинаковым и находиться в пределах до 4 мл за 2 минуты.

Точный объем топлива, которое может подавать в обратную магистраль вы можете найти в мануале своего автомобиля или двигателя.

Для того, чтобы форсунки эксплуатировались как можно дольше, заправляйтесь качественным дизельным топливом. Ведь оно напрямую зависит от на работу всей системы. Кроме этого, ставьте оригинальные топливные фильтры и не забывайте вовремя их менять.

Чистим самостоятельно

Стоит отметить, что сейчас продается много самых разных химических средств и жидкостей для прочистки инжекторов. Но помочь они далеко не всегда могут, а иногда наоборот, – еще больше приведут к засорению. Поэтому мы будем использовать немного другое средство, но об это дальше.

Что понадобиться.

Чтобы создать приспособление для промывки форсунок понадобиться:

• Резиновый патрубок тормозной системы (как вариант, можно использовать другие эластичные трубки);
• Провод двухжильный;
• Лампа накаливания (12 В);
• Хомуты-стяжки пластиковые;
• Изолента;
• Тумблер или кнопка.

В качестве химического средства нам понадобится средство для промывки карбюраторов. Необходимо 2 баллончика, чтобы промыть все форсунки.

Также для последних следует сразу купить новые уплотнительные кольца.

Это и все составляющие, которые понадобятся. Стоят они недорого, поэтому затраты на промывку будут минимальными.

Устраняем ошибку Р0172, все возможные способы

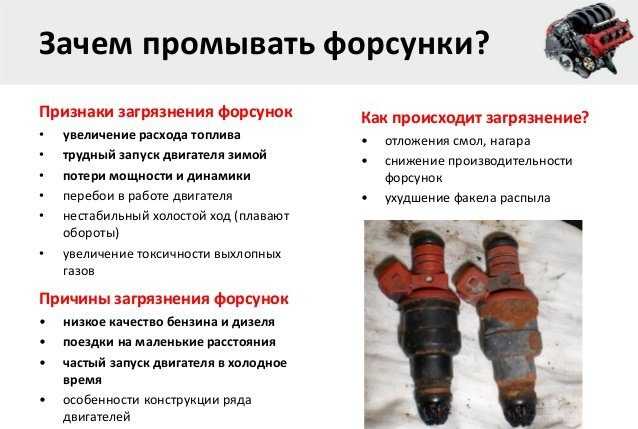

Зачем проверять и промывать форсунки

У форсунок может быть несколько дефектов, которые могут пагубно сказаться на работе двигателя:

• форсунка плотно не закрывается и не держит давление топлива
• забиты проходные каналы и сопла форсунки
• проблемы в электрической части

Как ни странно, но чаще случается именно первый вариант, а не второй. Поэтому просто чистка форсунок без их проверки — напрасно потраченное время!

Но у современных автомобилей и второй пункт даёт о себе знать. Дело в том, что подача топлива у этих авто, в том числе и Шевроле Лачетти, выполнена без обратки. То есть, всё, что пришло в рампу, может уйти только через форсунки и ни как иначе. Получается, что любая частица мусора, попавшая в топливную магистраль после фильтра, обязательно окажется в какой-нибудь форсунке.

Также качество нашего бензина может оставить свой след на внутренних стенках форсунки, что неизбежно отразится на чёткости её работы. Именно на чёткости, ведь форсунка — это один из самых точных механизмов в автомобиле. Представляете, что такое длительность впрыска 2 миллисекунды? Это очень быстро. Например, моргая, человек закрывает глаза на 400 миллисекунд!

Поэтому наша задача создать для этого быстрого и чёткого механизма идеальные условия для выполнения своих функций.

Я не говорю, что всем сразу необходимо всё бросать и мчаться чистить и проверять форсунки  Форсунка на самом деле очень надёжный механизм и может прослужить не одну сотню тысяч км. Но если на Вашем автомобиле появились подёргивания, потраивания, не ровный холостой ход, возрос расход топлива, упала мощность, детонация или место заправки не внушает Вам доверия, тогда стоит почистить и проверить форсунки.

Промывка форсунок

Регулярная промывка форсунок позволяет избавляться от нагара и смольных отложений, образовывающихся на отверстии сопла и игле

Это очень важно при формировании факела распыла топлива в камере сгорания. Рассмотрим, как почистить форсунки

Промывка без снятия с двигателя

При незначительной или средней степени загрязнения очистить форсунки можно в автосервисе с помощью специального аппарата. Но как почистить форсунки в домашних условиях? В продаже имеются промывочные жидкости, которые заливаются непосредственно в топливный бак, и очистка осуществляется в пассивном режиме. Используются такие средства  обычно в качестве профилактики через 10000-20000 километров пробега и при сильном загрязнении вряд ли будут полезны.

https://youtube.com/watch?v=ahcjVBGGNd8

Промывка со снятием с двигателя

Наиболее эффективна процедура промывки форсунок, снятых с двигателя, что позволяет визуально убедиться в отсутствии возможных дефектов и проверить на стенде их работоспособность.

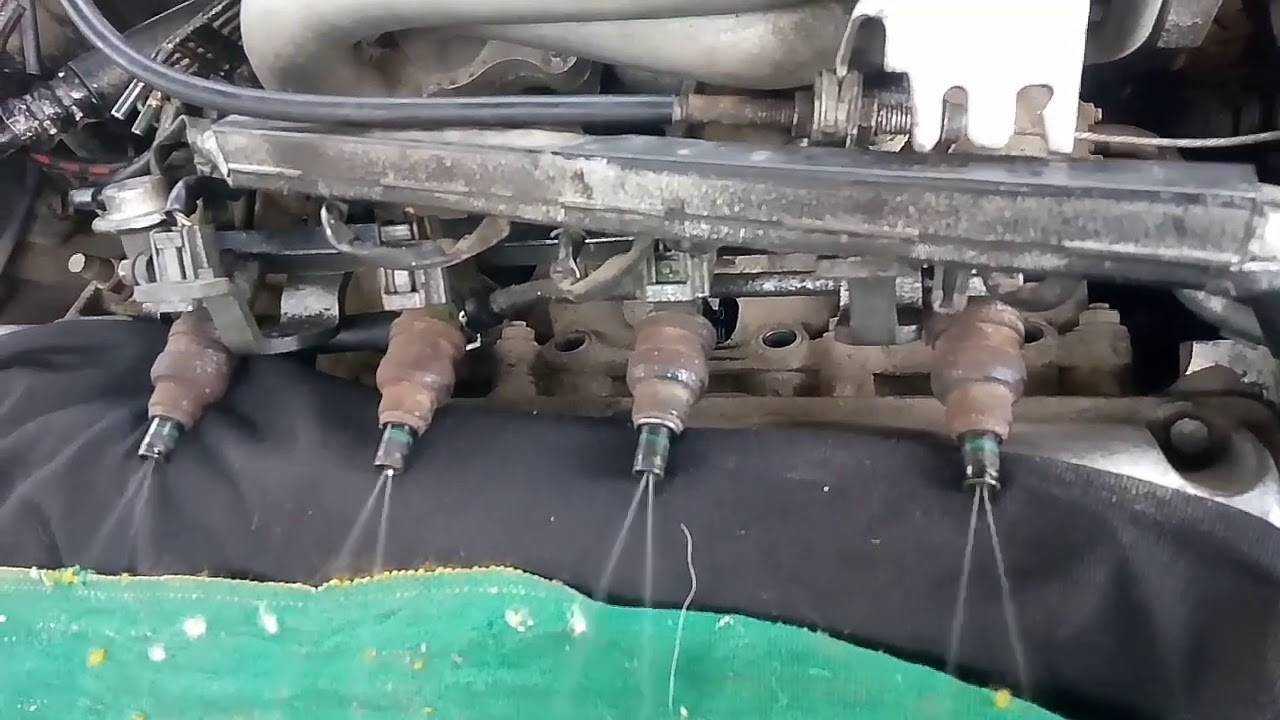

Прочистка промывочной жидкостью

Для любителей делать все своими руками объясним, как промыть форсунки в гаражных условиях. Для этого потребуется:

• баллончик с жидкостью для промывки карбюратора;
• тонкий шланг;
• хомуты:
• провода;
• аккумулятор.

Форсунку соединяют через шланг с баллончиком. Минусовой провод от аккумулятора жестко крепят к корпусу форсунки. С баллончика нагнетается жидкость в форсунку и периодически подается напряжение, на клемму  имитируя работу инжектора.

Ультразвуковая прочистка

Очистить от сильного загрязнения форсунку возможно только на ультразвуковой установке. Подобные аппараты имеются на всех крупных и специализированных центрах.

Использовать ультразвуковую очистку для тефлоновых и керамических форсунок нельзя.

Неисправности форсунок двигателя, диагностика и чистка в домашних условиях

Владельцы автомобилей с инжекторным типом двигателей, иногда сталкиваются с проблемой некачественной работы инжектора. Часто виновниками таких неполадок являются форсунки инжектора, их некачественная работа заканчивается невозможностью завести автомобиль и превращается в потерю времени в самый неподходящий для этого момент. Но то, как проверить форсунки до момента неполадки знают немногие. В этой статье вы узнаете как определить проблему, а также как почистить форсунки своими руками и избавится от неисправностей.

С первых уроков водительской школы (а может и раньше) мы знаем, что система впрыска у инжекторных двигателей отличается от карбюраторных. Столкнувшись с проблемой, многие водители прямиком мчаться в автомастерские или СТО. Проблема не всегда является настолько серьезной, и вполне возможно, что решить её можно даже человеку с базовыми знаниями, которые вы можете приобрести, прочитав этот материал.

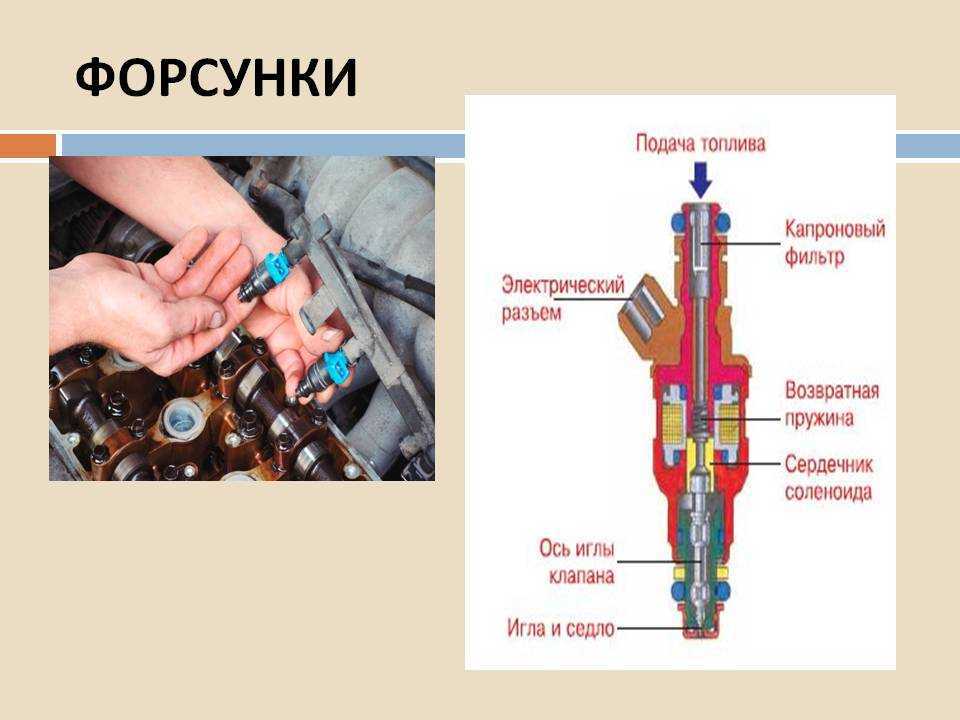

Разборка форсунки

В большинстве случаев, ремонт форсунок можно осуществить путём замены фильтра, который установлен в верхней части форсунки, где происходит её соединение с топливным шлангом. Для извлечения фильтра, в качестве основного инструмента, применяют саморез, который вкручивают на 2 — 3 оборота в сетчатый фильтр и вынимают его из корпуса форсунки.

Затем на место снятого фильтра производится установка нового сетчатого фильтра и уплотнительного кольца. Таким образом удастся обеспечить стабильное наполнение форсунки чистым топливом, что положительно отразится на работе инжекторного двигателя.

Восстановленные форсунки способны прослужить в течение долгого времени, и если все действия по очистке и ремонту были произведены по правилам, то эксплуатация автомобиля будет осуществляться без серьёзных отклонений в системе подачи топлива.

Источник

Как проверить топливные форсунки

Существует много способов проверки устройств впрыска топлива, начиная от кустарных и заканчивая проверкой на специальных диагностических стендах. При самостоятельной проверке зачастую удается оценить только способность устройства открываться и закрываться, убедиться в том, что форсунки не «льют» или же переливают топливо, а также визуально оценить качество распыла топлива (факел). Для этого на снятую форсунку подается питание, а также через нее прокачивается горючее или очиститель.

Добавим, что диагностика на профессиональном оборудовании позволяет определить точность срабатывания и эффективность работы каждого элемента путем сравнения с остальными. Такой подход обеспечивает намного более объективную оценку исправности и производительности, так как работа устройств впрыска при проверке на стенде имитирует работу указанных элементов на моторе в различных режимах.

Топливная система автомобиля со временем утрачивает свою функциональность. Возникновение загрязнения приводит к изменению в режиме работы двигателя. Потеря мощности и задымление выхлопных газов — только малая часть возникающих проблем. Для исправления такой ситуации понадобиться замена форсунок или их обслуживание. Использование специальных присадок способно помочь не допустить загрязнения, но не является панацеей. Разобраться как поменять забившуюся форсунку — достаточно просто, следует только частично разобрать топливную систему.

Сложности замены – к каким фокусам нужно быть готовыми?

Система главного топливного фильтра в автомобиле Форд Фокус 2 устроена таким образом, что заменить его достаточно проблематично. В этой модели автомобиля не предусмотрена замена фильтра через люк под задним сиденьем, как в остальных моделях авто отечественного и зарубежного производства. Поэтому многие водители предпочитают делать замену фильтра на специализированном автосервисе.

Однако, несмотря на сложности, выполнить замену этой детали при необходимости можно и своими руками. Для замены или ремонта топливного насоса и фильтра необходимо снять весь бак. Перед заменой топливного фильтра нужно предварительно стравить давление в системе трубок с топливом. Для этого из монтажного блока автомобиля нужно извлечь предохранитель, отвечающий за работу насоса.

В Форд Фокус 2 это, как правило, 10-й или 12-й номер, все зависит от комплектации авто. После извлечения предохранителя заведите автомобиль и подождите, пока он не заглохнет сам. Этим действием мы отключаем работу насоса, а топливо, которое находится в трубках, полностью расходуется. При демонтаже бака не возникнет никаких неудобств. Делать замену топливного фильтра лучше всего, когда в баке будет малое количество бензина.

Для снятия бака и дальнейшей замены фильтра необходимо заехать на смотровую яму или выполнять данную работу на подъемнике. Перед выполнением работ приготовьте стандартный набор инструментов, а также новый фильтр. Стоит отметить, что фильтр для второго Форд Фокуса не всегда доступен в автомагазине. Поэтому можно его заменить фильтром от автомобиля Тойота – по размерам они практически одинаковы.

Прежде всего, нужно открутить крепления выхлопной трубы и отвести её в сторону, чтобы в дальнейшем она нам не мешала. После этого открутите топливные трубки, а также шланг подачи топлива от крышки бака. Аккуратно отключите фишку электропитания, провода от которой идут в бак для работы насоса. После этого открутите фиксаторы и снимите бак. Состоит он их двух частей, поэтому открутите болты по его контуру, далее снимите верхнюю часть.

Теперь можно приступить к замене фильтра, который расположен в пластиковой колбе вместе с насосом. Особенно аккуратно обращайтесь с проводами, которые идут к насосу, а также с поплавковым датчиком, именно он указывает правильный уровень топлива в баке. После замены фильтра устанавливайте все в обратном порядке. Предварительно корпус бака на стыке нужно обработать герметиком и, если понадобится, заменить его прокладку, чтобы в дальнейшем не было утечки бензина.

Ставить бак обратно гораздо сложнее. Для его установки приготовьте домкрат или телескопическую стойку, в зависимости от того, работаете вы на смотровой яме или на подъемнике. Без помощи этих инструментов выставить правильно бак будет очень сложно. После того, как бак выставлен, при возможности заправьте бак до половины его уровня и посмотрите, не появились ли где пятна бензина на стыках. Если такие обнаружены, перетяните соединяющие болты.

Топливный фильтр Форд Фокус 2 имеет стандартное устройство, но неудобен для обслуживания и замены. Особенно это касается фильтра грубой очистки, расположенного на топливном насосе в бензобаке. Его задача это очищение бензина от крупных частиц. Второй фильтр в подкапотном пространстве служит для тонкой очистки топлива перед попаданием в форсунки и непосредственно в камеры сгорания цилиндров. Использование загрязнённых фильтрующих элементов губительно для работы двигателя и топливной системы в целом.

Демонтаж форсунок ВАЗ 2110 8 клапанов

Для того что бы демонтировать топливные форсунки с двигателя ВАЗ 2110 8 клапанов необходимо снять систему забора воздуха, а именно воздушный фильтр с патрубком, дроссельную заслонку и впускающий коллектор. После чего у вас появиться доступ к самим топливным форсункам, что их заменить или промыть в зависимости от поставленной задачи.

Шаг 1 Промывка форсунок. Демонтаж воздушного фильтра.

Что бы промыть форсунки сначала нужно до них добраться первым делом нужно произвести демонтаж воздушного фильтра и его патрубков. Для это делаем по следующей схеме. Как видно на фото выше все манипуляции нужно производить отключив аккумулятор скинув клемму, во избежания возможного короткого замыкания.

1. Отцепляем резиновые клипсы держатели воздушного фильтра ВАЗ 2110
2. Отцепляем провода идущие на датчик забора воздуха.
3. Ослабляем хомуты патрубков
4. Убираем данный узел да бы он нам не мешался.

Шаг 2 Промывка форсунок. Демонтаж узла дроссельной заслонки

Вторым шагом нужно убрать ещё больше деталей и мы у цели, что бы произвести ремонт форсунок с их демонтажем или просто для того что бы промыть форсунки. Нужно выполнить следующие действия.

1. Откручиваем хомуты удерживающие шланги охлаждающей жидкости
2. Отсоединяем провода идущие на датчики ДПДЗ и РХХ
3. Откручиваем крепление тросика открытия дроссельной заслонки
4. Откручиваем болты крепления.

Шаг 3 Промывка форсунок. Демонтаж форсунок.

Вот наконец то мы добрались до самих форсунок на автомобиле ВАЗ 2110 8 клапанов и начинаем самое главное это их демонтаж. У вас могут появиться значительные трудности если их на протяжении длительного времени ни кто не вытаскивал. Форсунки могут с лёгкостью прикипеть, точнее уплотняющие кольца, а сама форсунка может легко вращаться. Далее делаем по следующей схеме.

1. Откручиваем болты крепления топленой рампы и форсунок. Болты под «шестигранник».
2. Отсоединяем провода идущие на 4 форсунки
3. Вынимаем форсунки вместе с топливной рампой.

Вот наши 4 форсунки уже без рампы

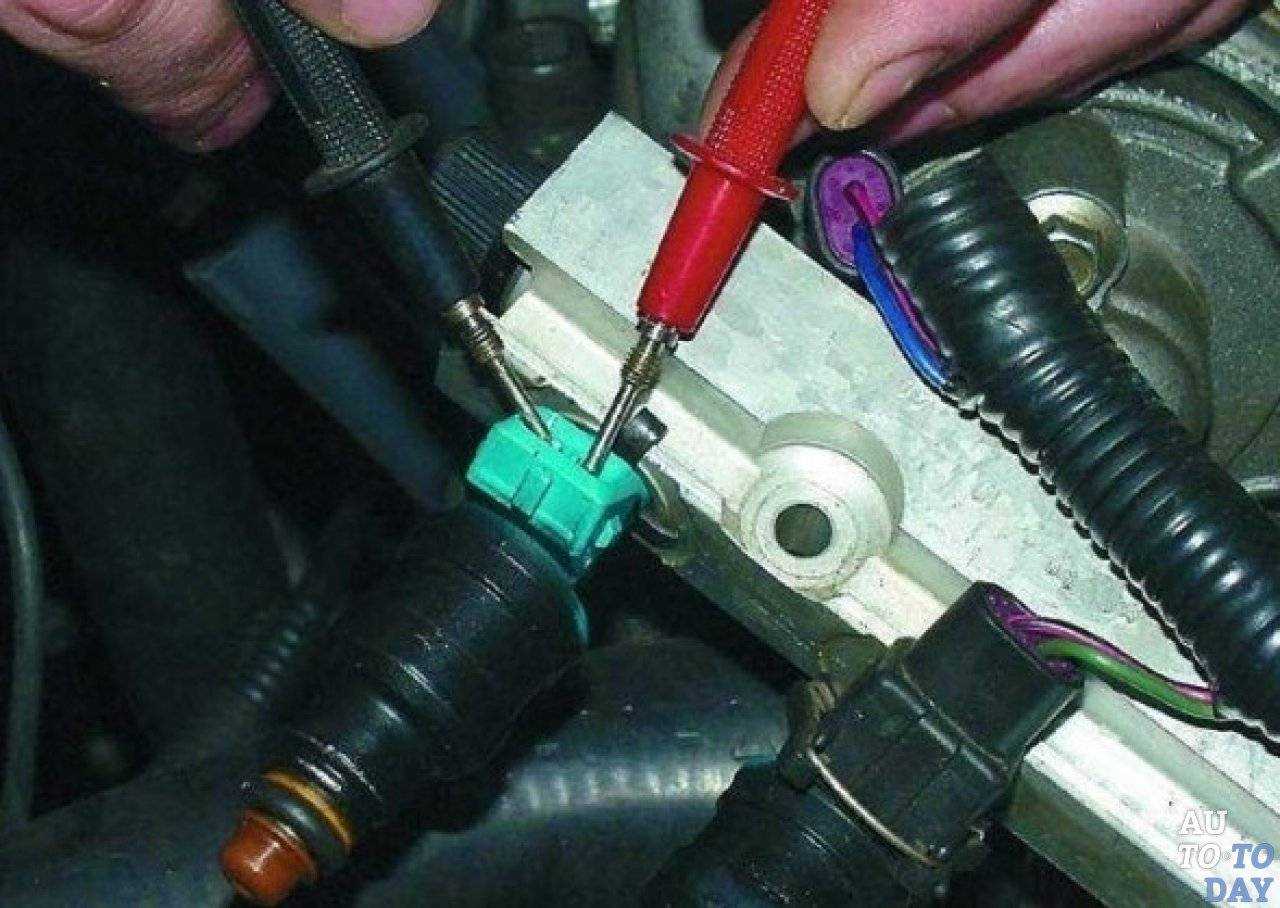

Измерение электрического сопротивления

Этот метод позволяет проверить форсунки прямо на автомобиле.

1. Гуглим модель форсунок, установленных на вашем автомобиле. По этим данным находим электрическое сопротивление катушек внутри форсунки. Если ничего не нашлось — ничего страшного.
2. Глушим двигатель. Снимаем разъёмы питания с форсунок.
3. Берем мультиметр. Переключаем его в режим измерения 0-200 Ом (Ω).
4. Измеряем сопротивление каждой форсунки. Оно должно быть в пределах паспортных значений. Если номинальное сопротивление узнать не удалось, то сравнивать нужно форсунки между собой. Т. е., если 3 форсунки показали 10 Ом, а одна 20 Ом, то она признается неисправной.

Признаки и возможные причины неисправностей

Симптомами неисправности одного или нескольких инжекторов могут являться:

1. высокий расход топлива;
2. ухудшение динамических характеристик машины;
3. неустойчивая работа двигателя, троит ДВС (не работает одна или пара форсунок);
4. провалы при нажатии на педаль газа;
5. сбои в работе различных датчиков, появление ошибок «Check engine» (например, МАП сенсора);
6. стук в форсунках (громко работают «цокают»);
7. утечки газа через инжекторы (льют/травят);
8. авто перестаёт работать на холостом ходу, не включаются форсунки.

Причинами этому могут быть:

• износ демпферных резиновых колец на штоках клапанов (из-за этого стучат форсунки);
• выработка посадочного места (седла) клапана или его запорной резинки;
• изнашивание штока (ещё его называют поршень, якорь) или гильзы (он же сердечник, цилиндр, колба);
• заклинивание якоря в цилиндре;
• ослабление упругости возвратной пружины поршня;
• выход из строя электромагнитной катушки (соленоида);
• нарушение целостности электропроводки.

Все перечисленные причины могут появиться естественным путём или из-за некачественных деталей, несвоевременности ТО газового оборудования, нарушения правил установки инжекторов. Так, например, не заменив вовремя фильтры ГБО, газовый конденсат (маслянистая жидкость, вода, грязь) могут попасть в форсунки, что может вызвать их подклинивание или ускоренный износ.

Также горизонтальное положение при установке, влияет на неравномерный износ (эллипсом) корпуса гильзы и штока. Да и банальное несоблюдение правил монтажа проводов (скрутки вместо пайки, перепутывание, ненадлежащее крепление), со временем может вызвать проблемы. Так или иначе, но форсунки такого типа редко доживают до 70 тыс. км. пробега без ремонта (смены ремкомплекта). Всё зависит от условий их эксплуатации.

Стенд для диагностики форсунок

Современные станции технического обслуживания всегда оснащены стендами для диагностики и очистки форсунок. Этот метод предполагает снятие топливной рампы и форсунок с автомобиля. На таких стендах проходит полная диагностика: проверка подачи питания, измерение электрического сопротивления, проверяется производительность диагностируемых форсунок. Некоторые самостоятельно конструируют подобные стенды.

Следите за состоянием форсунок, вовремя меняйте топливные фильтры, заправляйтесь качественным топливом и на проверенных заправках, проходите вовремя ТО и у вас не будет проблем с топливной системой.

Предыдущая запись Инструкция CONSULT-III plus

Следующая запись Регулятор холостого хода (РХХ) — как работает, неисправности, симптомы, проверка

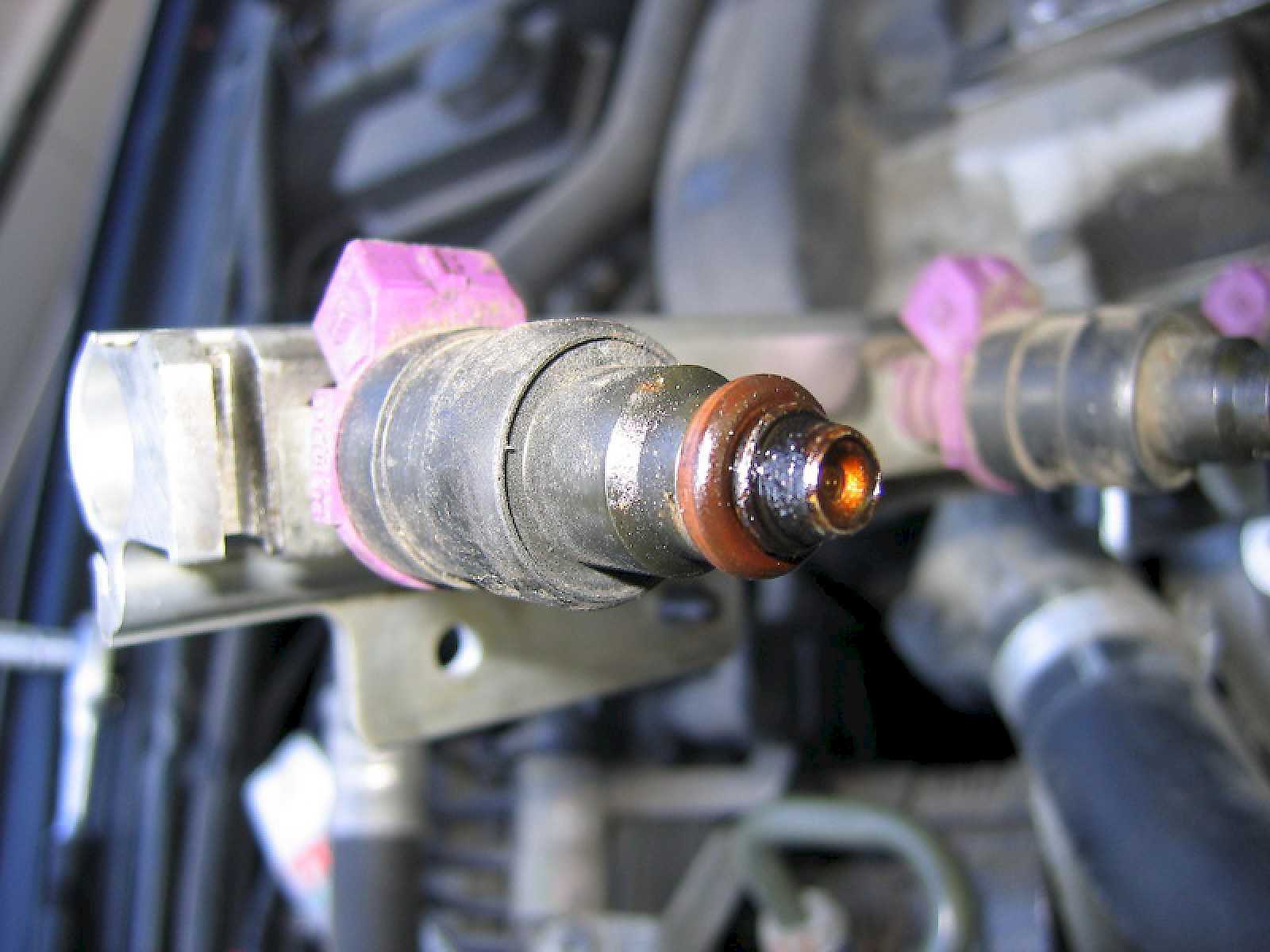

Снятие рампы

На этом приспособление для промывки готово и можно приступать к разборке и снятию форсунок. Чтобы их извлечь, придется снимать топливную рампу.

Рассмотрим мы все это на примере автомобиля ВАЗ-2110 с 8-клапанным двигателем.

Для этого понадобиться:

• Набор ключей рожковых;
• Отвертки плоские, крестовые;
• Набор шестигранников.

Последовательность работ такова:

1. Сбрасываем давление в топливной рампе. Один из простейших способов для этого – отсоединить проводку от бензонасоса и завести двигатель. В процессе работы он выберет весь бензин, полностью сбросив давление. Держать мотор заведенным нужно пока он не заглохнет, после чего его еще раз следует попробовать завести, если он не запустится, можно приступать к дальнейшим работам.
2. Далее отсоединяем патрубок воздушного фильтра, проводку рампы, регулятора холостого хода, датчика ДПДЗ, патрубок от регулятора давления топлива. Дополнительно можно снять трос акселератора.
3. Рожковыми ключами откручиваем топливные трубки, идущие к рампе. Под место их соединения желательно положить ветошь, поскольку в рампе еще может оставаться немного бензина.
4. Откручиваем болт прижимной пластины топливных трубок.
5. При помощи шестигранника откручиваем два болта крепления рампы.
6. Аккуратно тянем рампу верх (по оси форсунок). При этом придется приложить усилие, поскольку форсунки в своих посадочных местах сидят достаточно плотно. После этого отводим рампу немного в сторону.
7. Чтобы снять форсунки, вначале отсоединяем от них проводку. В рампе они удерживаются при помощи фиксаторов, которые нужно извлечь. Для этого плоской отверткой эти фиксаторы сдвигаем вдоль рампы, после чего его можно будет снять.
8. Вытаскиваем форсунку. В рампе она сидит плотно, поэтому извлекаем ее при помощи легких покачиваний. Чтобы не перепутать местами элементы лучше извлекать и промывать их по очереди.

На двигателях других автомобилей снятие топливных элементов для промывки может проводиться несколько по-другому. Но суть остается та же – необходимо снять рампу, чтобы извлечь элементы.
