Кпп уаз 4 ступенчатая синхронизированная схема

Проверка раздатки

Достоинство агрегата, распределяющего крутящий импульс в том, что устройство требует минимального вмешательства и ухода. Манипуляции заключаются в контроле уровня и смене смазки, осмотру соединений на предмет повреждения. Прежде чем работать с коробкой, изделие чистят. Это помогает обнаружить скрытые трещины и течи. При обнаружении подобных симптомов выясняют, какова причина явления. Неисправные детали меняют, как правило, это уплотняющие элементы и сальники.

После очистки и визуального просмотра поверхности раздатки, сверяют уровень смазки в изделии. Если жидкости мало, субстанцию доливают. Параллельно сверяют смазку в коробке передач, значение соответствует нижней кромки отверстия заливки. При низком уровне жидкости в раздаточной коробке, но при этом повышенном в коробке передач, доливка не нужна, поскольку суммарное количество вещества не изменилось.

Детальный осмотр коробки предусматривает демонтаж изделия. После помывки и сушки воздухом, узел осматривают. Поддон и заглушки проверяют на наличие трещин и сколов. Сальники и уплотнители заменяются новыми.

Замена масла в раздаточной коробке УАЗ:

Проверяют, что бы состояние рабочих частей на валах и шлицах соответствовало норме, что бы зубья шестерёнок не имели износа и сколов. Даже если повреждения маленькие, изделия подлежат замене

Уделяется внимание подшипникам, потёртости кольцевых дорожек не допустим. Так же проверяют разделители, сферы, ролики и др. Зазоры, осколки, стук, неровный ход – сигнал к смене изделия

Зазоры, осколки, стук, неровный ход – сигнал к смене изделия.

Заедают и деформируются стержни и вилки, теряется упругость пружинных элементов, тогда изделия меняются. Кроме того следует внимательно отнестись к переключению, когда рычаги раздатки УАЗ Буханка заедают и заклинивают. Проверяются зубья муфты на предмет разрушения. Слабое звено дифференциала – сателлит. Малые недочёты заставляют шлифовать изделие, в худшем варианте, менять.

Ремонт МКПП УАЗ Патриот в Москве

О том, что коробка неисправна, подскажут отклонения от нормы и нестандартные проявления в ее работе. Реагировать на них лучше сразу. Ведь эксплуатация автомобиля с нарушенными функциями КПП может привести к аварийным ситуациям. И еще один аргумент — чем меньше нагрузка на неисправную деталь, тем больше шансов исключить дефект путем ремонта, а не замены. Тем больше вероятность того, что и другие запчасти не начнут выходить из строя. Чистый расчет, который пойдет на пользу вашей машине.

Чтобы избежать лишних проблем, обратитесь в наш автосервис. Мы принимаем машины с 9 утра, закрываемся в 9 вечера, диагностику проводим бесплатно. Буквально через полчаса вы будете знать, что с вашим УАЗом, нужен ли ремонт КПП и сцепления или достаточно сделать регулировку и сменить масло.

Ремонт зубьев шестерен, шлицев и валов

Зубья шестерен подвергаются нормальному износу в результате трения, а ускоренному — в результате неправильного ударного переключения передач, неполного зацепления зубьев, рывков или недоброкачественной смазки. При этом зубья скалываются, выкрашиваются, а иногда и ломаются.

Состояние зубьед контролируют внешним осмотром, шаблоном или измерением толщины их штангензубомером по начальной окружности шестерни.

Зубья шестерен, имеющие заусенцы и небольшую выработку, зачищают абразивными брусками (оселком). Шестерни, имеющие выкрошенные или сломанные зубья, заменяют новыми. Для получения правильного зацепления зубьев необходимо сопряженные шестерни (пару) заменять одновременно. Замена одной шестерни допускается при постановке не новой, а уже работавшей шестерни, которая но своему износу может быть допущена к дальнейшей эксплуатации.

При необходимости изношенные и выкрошенные зубья можно восстановить наплавкой металла с последующей термической и механической обработкой. Наплавку зубьев газовой сваркой производят сормайтом № 2 (твердый сплав) или стержнями, изготовленными из выбракованных шатунных болтов и клапанных пружин.

При наплавке торцевой поверхности зубьев производят следующие операции:

1. Устанавливают шестерню в ванну с водой так, чтобы зубья были погружены в воду на 1/3—1/2 своей длины (рис. а).
2. Нагревают поверхность зуба ацетилено-кислородной горелкой до потения (не доводя металл до плавления), наносят флюс (буру) и каплями наносят сормайт до заполнения изношенной части зуба. После наплавки всех изношенных поверхностей шестерню оставляют в ванне до остывания. При наплавке стержнями из шатунных болтов и клапанных пружин зубья закаливают путем опускания шестерни в ванну. Зачищают наплавленные зубья абразивным бруском.
3. При наплавке боковой поверхности зубьев шестерню помещают в ванну с водой на стержне вертикально (рис. б) и наплавляют второй зуб, считая от поверхности воды. Когда наплавленный зуб остынет до вишневого цвета, его погружают в воду поворотом шестерни, затем наплавляют следующий зуб и т.д.

По окончании наплавки всех зубьев их зачищают. Изношенные шлицы шестерен ремонтируют редко, так как шестерни выбраковываются обычно ранее из-за износа зубьев. Шлицы можно ремонтировать также наплавкой металла. Изношенные шлицы на валах иногда восстанавливают раздачей с последующей механической обработкой. Помимо износа шлицев, валы коробки передач могут иметь погнутость и изношенные места посадки шариковых и роликовых подшипников.

Вал проверяют на биение индикатором в центрах токарного станка.

Погнутый вал выправляют без нагрева под прессом.

Изношенные места посадки подшипников на валах восстанавливают наплавкой металла сваркой, хромированием, металлизацией или протачиванием шеек с последующей напрессовкой стальных втулок.

Износ и ремонт КПП

В каких случаях эксплуатация машины влечет за собой износ частей коробки, в результате чего требуется ремонт?

1. Пользование авто в запредельных режимах.
2. Эксплуатация УАЗ 469 с неисправным сцеплением.
3. Использование некачественных масел для ведущего моста.
4. Проведение ТО коробки передач непрофессионалом.

Это главные предпосылки, которые могут стать причиной срочного ремонта УАЗ 469.

Для ремонта КПП нужен большой набор инвентаря.

Рожковые ключи в 2 экземплярах (на 10, 12, 13, 14, 17, 19, 22). Ключом на 14 нужно отвинтить задний вал от фланца раздатки

Если неправильно воспользоваться этим ключом, можно создать себе огромные проблемы.
Торцевые ключи.
Профессиональный ключ для плоских гаек.
Обычные и крестообразные отвертки.
Утконосы для снятия и надевания стопорных колец.
Металлический штырь для выколачивания отдельных частей.
Для быстрого откручивания гаек и болтов нужен маленький отрезок железной трубы.
Качественный керн и зубило.
Монтажная лопатка.
Тяжелый молоток.
Большое количество банок для болтов и гаек, чтобы последовательно размещать детали в процессе работы.
Съемник подшипников.
Автовладелец, который со вниманием относится к своей машине, может выявить неполадки в работе КПП.

Неисправности и ремонт

Первые признаки, указывающие на неполадки функционирования автомобильной системы, должны заставить автовладельца провести диагностику. В некоторых случаях это можно сделать собственными усилиями. Несложные поломки устраняются своими руками. Более сложные неисправности лучше доверить сервисному центру.

Признаки, указывающие на необходимость провести ремонт КПП УАЗ:

• ухудшение управления;
• скрипы и посторонние шумы при смене скоростей;
• самостоятельная активизация передачи.

В большинстве случаев, когда наблюдается нехарактерный шум, причина кроется в износе или дефекте подшипников и шестерни. Тугое переключение скоростей указывает на сбои функционирования синхронизаторов.

О необходимости проверки раздаточной коробки говорит ухудшение сцепления колес с дорожным полотном, повышенный уровень шума из области расположения агрегата. Повреждению способствуют: небрежная эксплуатация транспорта, несвоевременное техническое обслуживание, использование некачественных расходных материалов, топлива и трансмиссионного масла, отсутствие контроля в отношении объема рабочих жидкостей.

Другая группа проблем связана с протеканием масляной смеси из КПП. Возможные причины:

• превышение предельного объема масла в коробке;
• попадание в систему воды при заправке горючего;
• трещина на крышке агрегата или на картере.

Скоростная коробка УАЗ состоит из большого числа рабочих элементов и узлов. Их нормальное функционирование и взаимодействие обеспечивают надежное использование автотранспорта. Ремонт коробки передач не потребуется, если регулярно подвергать автомобиль техническому осмотру.

Регулировка механизма

После сборки и установки нового механизма переключения необходимо провести регулировку тяг и всей системы. Цель достигается сменой длины вертикальных и горизонтальных тяг. Последовательность настройки своими силами:

1. Рычаг переключения скоростей перевести в нейтральную позицию, а элемент, отвечающий за выбор передачи, переместить до упора.
2. 1 рычаг перевести в соответствующие скоростям 1 и 2 позиции. Контролируя отсутствие подтягивания элементов, соедините и зафиксируйте тягу выбора.
3. Аналогичные действия необходимо провести для других ступеней передач.

После работы следует проконтролировать полноту включения скоростей путем запуска первой передачи и заднего хода. Рычаг не должен соприкасаться с другими деталями и элементами управления. Оптимальная величина зазора — до 3 мм.

Как разобрать

Перед тем как отремонтировать КПП 5- или 4-ступенчатую (нового образца), необходимо внимательно изучить схему устройства, подготовить материал и инструменты. Для самостоятельного демонтажа агрегата потребуются:

• ключи: рожковые и торцевые;
• отвертки;
• молоток;
• монтажная лопата.

Большой вес изделия из-за контакта с раздаточной системой требует наличия помощника во время работы и снятия коробки.

После этого можно снимать автомобиль со смотровой ямы. Чтобы поставить на УАЗике новую коробку передач и заменить другие детали, предварительно внимательно ознакомьтесь со схемой устройства механизма.

Замена раздаточной коробки

Для установки новых комплектующих следует использовать только качественные детали, подходящие для модели автомобиля. Это залог комфортной езды, надежного функционирования всех элементов системы.

Процесс включает в себя следующие этапы:

1. Снятие и разбор агрегата.
2. Диагностика неисправностей.
3. Замена изношенных элементов или установка новой раздаточной коробки.

Для демонтажа устройства потребуется:

• зафиксировать транспорт на смотровой яме;
• опустить стояночный рычаг тормоза;
• перевести остальные элементы выбора и смены скоростей в нейтральную позицию;
• снять кожух, рукоятки, все соединяющие элементы провода, чехлы и облицовку.

Установить новый агрегат необходимо в обратной последовательности.

Продлить срок службы механизма поможет своевременное техническое обслуживание, диагностика основных и вспомогательных узлов, регулярная замена изношенных деталей, использование качественной топливной и масляной смеси, расходных материалов, бережная эксплуатация транспорта и следование рекомендациям производителя.

голоса

Рейтинг статьи

Сборка кпп уаз 469 старого образца

Четырехступенчатая полусинхронизированная коробка передач автомобилей семейств УАЗ-469 и УАЗ-452 механическая, предназначена для изменения крутящего момента передаваемого на ведущие колеса в целях получения наилучших тягово-динамических качеств в данных дорожных условиях.

Для этого коробка передач имеет четыре передачи для движения вперед и одну —для движения назад. Коробка передач снабжена синхронизаторами инерционного типа для облегчения включения третьей и четвертой передачи.

Коробка передач крепится к картеру сцепления четырьмя шпильками, ввернутыми в картер сцепления. Шестерни привода промежуточного вала второй и третьей передач косозубые и находятся в постоянном зацеплении. Первичный вал имеет две опоры. Передний подшипник расположен в гнезде коленчатого вала, задний — в передней стенке картера коробки передач.

Задний подшипник закреплен на валу специальной гайкой с левой резьбой. С внутренней стороны картера подшипник закрыт маслоотражателем. На задней части вала нарезаны два зубчатых венца. Для удобства монтажа прямозубый венец и часть конической поверхности вала имеют дугообразный вырез.

Вторичный вал расположен за первичным на одной с ним оси и имеет две опоры. Передняя опора вала — набор роликов, помещенный в первичном валу. Задняя опора вала — двухрядный радиально-упорный шарикоподшипник. Между подшипником и торцом вала стоит маслоотражатель.

Промежуточный вал устанавливается на двух шариковых подшипниках, в передней и задней стенках картера. Передний подшипник закреплен на валу специальной гайкой, которая стопорится путем вдавливания ее буртика в паз вала. Задний подшипник имеет на наружной обойме упорное кольцо. На валу задний подшипник закреплен с помощью тарельчатой шайбы и специального болта с левой резьбой.

Блок шестерен заднего хода установлен с подшипником в сборе на оси, которая стопорится в картере специальным резьбовым штифтом со стороны бокового люка картера. Четырехступенчатая полусинхронизированная коробка передач автомобилей семейства УАЗ-469 и УАЗ-452 имеет следующие передаточные числа : I передача — 4.124, II передача — 2.641, III передача — 1.58, IV передача — 1.00, задний ход — 5.224.

Синхронизаторы коробки передач.

Инерционного типа, механизм синхронизатора собран на ступице. Ступица имеет три продольных паза прямоугольной формы для размещения сухарей. В центре каждого паза сделано в радиальном направлении отверстие.

При сборке механизма в отверстия ступицы устанавливаются пружины, а в отверстия сухарей — стальные шарики. Для исключения случаев выпадания шариков отверстия в сухарях выполнены ступенчатыми. В синхронизаторе сухари устанавливаются стороной с отверстиями меньшего диаметра в сторону муфты.

Комплектование и подбор деталей синхронизатора.

Механизм переключения передач.

Имеет три вилки переключения, входящие в соединение с подвижными элементами коробки передач. Все вилки крепятся на штоках с помощью болтов, имеющих на конце конус. Штоки вместе с вилками перемещаются в осевом направлении. Для фиксирования положения нейтрали и включенной передачи штоки имеют пружинные фиксаторы. Между штоками установлено замочное устройство, которое препятствует одновременному включению двух передач. Один из штоков, выведенный из нейтрали, запирает другие.

Механизм переключения передач коробки передач на автомобилях семейства УАЗ-469.

Все вилки переключения имеют выступы с пазами, в которые входит рычаг переключения передач. Перемещение рычага в направлении поперек оси автомобиля производит выбор вилки, а перемещение рычага вдоль оси автомобиля включает выбранную передачу. Между пазами вилок первой — второй и третьей — прямой передач рычаг перемещается свободно.

Чтобы ввести рычаг в паз вилки заднего хода, нужно преодолеть сопротивление предохранителя. Предохранитель представляет собой грибообразный плунжер, снабженный фиксатором положения, возвратной пружиной и стопорным кольцом, ограничивающим ход плунжера. Предохранитель закрыт снаружи крышкой.

Поломки

Что касается характерных неисправностей КПП УАЗ 452, то они поделены на 3 группы.

Вылеты передач

Причины

Из-за износа либо сминания компонентов посадка по центрирующим поверхностям заметно ослабляется.

Действия

Необходима замена компонентов. Подбор ступицы синхронизатора должен производиться с муфтой. Подбор шестерни I передачи осуществляется по вторичному валу, причем зазор при незначительном смещении должен быть минимальным. Возможна замена подшипников шестерен, втулок либо же шестерней с втулками.

Сложности с включением скоростей

Причины

Блокировка включения передач синхронизатором из-за неисправности сцепления.

Действия

Регулировка привода выключения сцепления.

Причины

Естественный износ компонентов синхронизатора.

Действия

Причины

Износ либо изгиб вилок и прочих компонентов узла переключения.

Действия

Замена либо выпрямление элементов.

Причины

Шестерня I передачи начинает заедать на вторичном валу. Это спровоцировано задирами на посадочной поверхности. Они образуются на торцах шлицев из-за того, что шестерня при включении II передачи бьет о зубья.

Действия

В такой ситуации без разбора коробки УАЗ 452 не обойтись. Нужно убрать заусенцы на шлицах шестерни и задиры на вторичном валу.

Шумовой фон КПП УАЗ 452

Крепление КПП с картерами сцепления и раздаткой ослабевает.

Действия

Нужна затяжка всех гаек и болтов.

Причины

Действия

Замена масла и промывка картера.

Причины

Снижение уровня масла или его несоответствие регламенту.

Действия

Замена масла либо доливка до нужного уровня.

Причины

Износ либо разрушение элементов.

Действия

Разбор КПП и замена изношенных компонентов.

Как видно, некоторые поломки КПП УАЗ 452 настолько серьезны, что ликвидировать их самостоятельно вряд ли получится, а потому придется обращаться в автосервис. С другими же можно справиться и самому.

Синхронизатор коробки передач: принцип работы

Сложно представить, но в автомобильных коробках передач не всегда присутствовал синхронизатор КПП для выравнивания частоты вращения между валом и шестерней. Раньше для того чтобы произвести переключение скоростей, приходилось использовать двойное выжимание сцепления. Первое для того чтобы рассоединить коробку передач с коленвалом, а второе, наоборот, для их соединения после того как будет произведена смена передаточной пары (смена скорости).

Но время идёт. Машиностроение и механика шагнули в будущее. На смену постоянному передергиванию педали сцепления пришёл синхронизатор КПП, что существенно увеличило срок службы коробки передач в целом и отдельных её составляющих в частности. Удобнее управлять автомобилем стало и водителю.

Что такое синхронизатор КПП

Устройство синхронизатора КПП, равно, как и сам синхронизатор ВАЗ — это механическое узел, состоящий из 4 частей:

1. Обойма синхронизатора или ступица с тремя фиксаторами;
2. Две кольцевых пружины;
3. Два фрикционных конусных кольца;
4. Муфта переключения.

Такая вот нехитрая конструкция синхронизатора ВАЗ обеспечивает принцип работы сразу двух передач.

Как работает синхронизирующее устройство

Главным рабочим элементом синхронизатора ВАЗ является его ступица, которая при помощи трёх фиксаторов и нарезанных на ней шлицов соединяется с муфтой включения. Та, в свою очередь, соединена с вилкой КПП. Внутренними шлицами ступицами соединяется с валом, имея при этом свободную возможность передвигаться по нему от одной шестерни к другой.

Когда требуется произвести переключение скорости на ВАЗ, вилка коробки передач двигает муфту, а вместе с ней и весь синхронизатор КПП, к той шестерне, частоту вращения которой требуется выровнять с частотой вращения вала. С этого начинается принцип работы синхронизатора. Муфта прижимает все устройство к конусной части шестерёнки. При этом фиксаторы на муфте сдвигаются и блокируют фрикционное кольцо, которое вступает в контакт с конусом на шестерне. Фрикционное кольцо на конусе проворачивается до тех пор, пока не стопорится. Как только это произошло, скорость между валом и шестерней синхронизируется, и мотор настроен на новые рабочие обороты.

Муфта синхронизатора

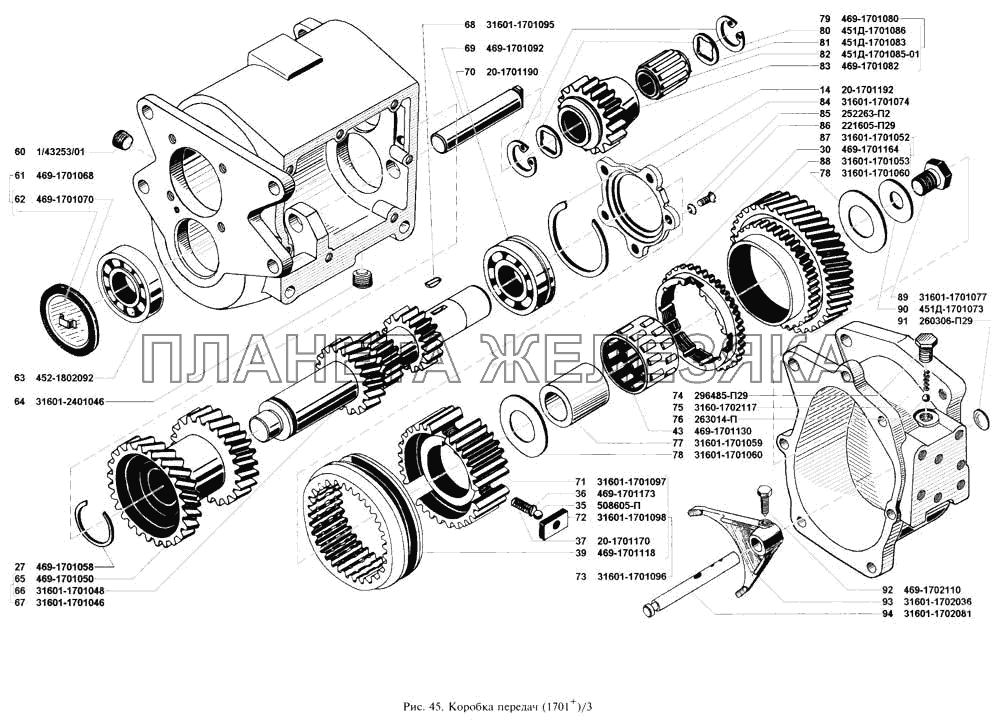

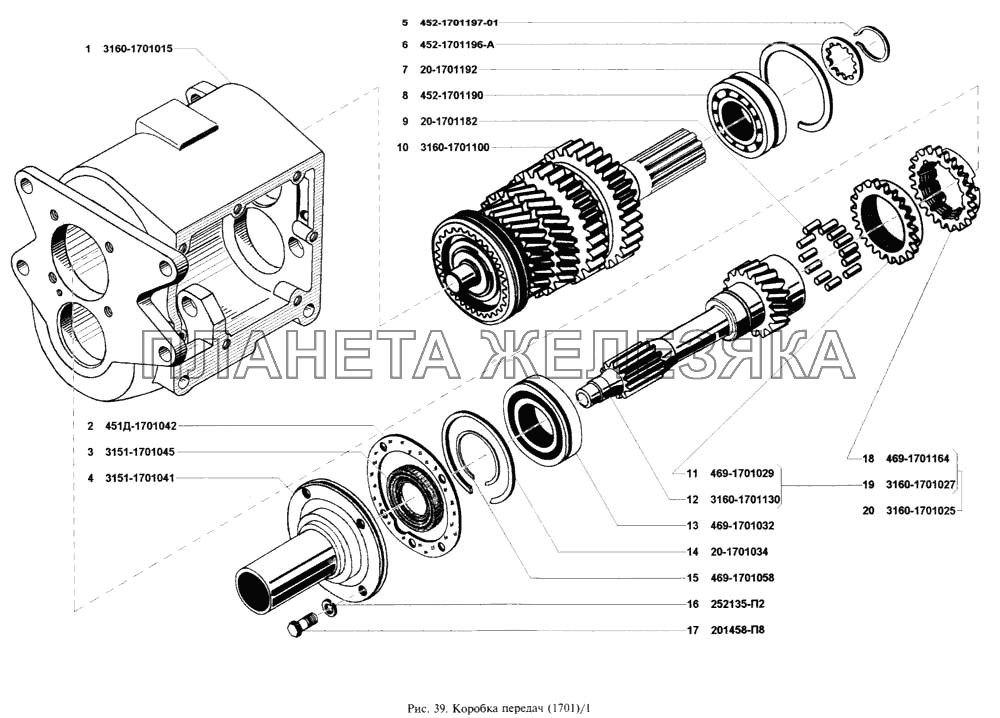

Устройство КПП УАЗ 469

Коробка передач УАЗ 469 имеет следующее устройство:

Схема КПП УАЗ 469

Схема КПП УАЗ 469 старого образца показана на верхнем рисунке. Здесь наглядно показаны все основные запчасти КПП УАЗ 469 и комплектующие изделия коробки. Такие изделия, как пыльник, сальник, резиновые уплотнения являются расходными материалами и меняются по мере износа. Для автомобиля УАЗ 469 схема типовая.

Коробка переключения передач в машине УАЗ 469 крепится к картеру сцепления четырьмя шпильками, ввернутыми в него. Шестерни привода промежуточного вала, второй и третьей передач изготавливаются с косыми зубьями, первой передачи – с прямыми зубьями.

Шестерни расположены на валах и находятся в постоянном зацеплении. Шестерни первой, второй и третьей передач установлены на ведомом валу на игольчатых подшипниках. Ведущий вал 1 имеет две опоры. Передний подшипник расположен в гнезде коленчатого вала, задний – в передней стенке картера коробки передач.

Принцип действия

Устройство КПП УАЗ 469 старого образца выполнено так, чтобы для включения 1-й передачи водителю необходимо было переместить верхний конец рычага 37 с набалдашником вперед и на себя. После такой манипуляции нижний конец рычага заходит в переводную головку штока 56 1-й передачи, перемещая его назад. Усилие посредством вилки 49 сообщается скользящей муфте синхронизатора 12.

Она перемещается вдоль шлицов каретки и сцепляется с зубчатым венцом шестерни 13 первой передачи вторичного вала 16. С первичного вала 1 крутящий момент передается шестерне привода промежуточного вала 23. Затем через шестерню 1-й передачи промежуточного вала – на шестерню 13 1-й передачи вторичного вала 16. Эти две пары шестерен существенно повышают крутящий момент, снижая частоту вращения вторичного вала.

С шестерни 13 1-й передачи вторичного вала крутящий момент передается через зубчатый венец на муфту синхронизатора 12 и далее через каретку на вторичный вал 16. От вторичного вала крутящий момент через шлицы передается на раздаточную коробку и далее к агрегатам трансмиссии.

При включении 2-й передачи муфта синхронизатора 12 подается вперед. Внутренними зубьями она зацепляется с зубчатым венцом шестерни 11. Через шестерни привода промежуточного вала, потом через шестерню 2-й передачи промежуточного вала крутящий момент передается шестерне 2-й передачи вторичного вала.

От шестерни 1-й передачи вторичного вала крутящий момент передается посредством зубчатого венца к муфте синхронизатора. Следующий этап – через каретку и далее на вторичный вал.

3-я передача включается, когда водитель перемещает муфту синхронизатора 9 в заднее положение. Шестерня 10 3-й передачи посредством ступицы и муфты синхронизатора заходит в свой вал. Через шестерню 10 крутящий момент передается на синхронизатор 9. Далее под воздействие крутящего момента попадает на вторичный вал 16.

Работа 4-й передачи осуществляется в момент, когда муфта синхронизаторов 9 соединяет первичный 1 и вторичный 16 валы между собой. С одного вала на другой крутящий момент передается напрямую, без посредников.

Задний ход устроен так, что для его включения рычаг КПП УАЗ 469 должен подвинуть вперед промежуточную шестерню заднего хода 25. Она зацепляется своими зубьями с шестерней передачи заднего хода промежуточного вала 23. Одновременно зацепление осуществляется и с зубчатым венцом синхронизатора 12.

Через шестерню промежуточного вала 23 крутящий момент передается промежуточной шестерне заднего хода 25. Оттуда крутящий момент переходит к зубчатому венцу синхронизатора 12. Далее он задействует вторичный вал 16. Итого при включении ЗХ работают три пары шестерен, а первичный со вторичным валом осуществляют разнонаправленное вращение.

Особенность трансмиссии

Коробки старого образца и нового образца имеют некоторые несущественные различия. КПП УАЗ 469 старого образца:

Комплектуются все транспортные средства легкового модельного ряда машин УАЗ. Первичный вал изготовлен с толщиной 35 мм.

Применяется на транспортных средствах УАЗ 469, 31512, 31514.

Устанавливается в грузовики УАЗ.

Применяется на транспортных средствах УАЗ 452, 3303,3909 (фермер), 3962 (санитарный фургон), 2206 (автобус), 3741 (промтоварный фургон).

Вес коробки с раздаткой УАЗ 469 составляет 34 кг.

Новый тип коробки передач УАЗ 469:

Применяемость – авто УАЗ легкового типа.

Комплектуются транспортные средства УАЗ 469, 31512, 31514.

Причины возникновения поломок

Как правило, необходимость замены основных комплектующих деталей на КПП возникает с их естественным износом.

Основная причина течи масла из КПП – это наличие повышенного уровня горючего в системе. Для КПП на УАЗ следует использовать качественное масло. Если жидкость не будет иметь должное качество, то из-за этого могут возникать характерные шумы со стороны коробки. При износе синхронизатора или его деталей всегда отмечается затрудненная смена передач

Обратить внимание следует и на детали механизма переключения. При деформации зубьев шестерен нередко отмечается самовыключение передач

Ремонт механизма переключения передач

Дефектами деталей механизма переключения передач являются:

• погнутость или износ вилок;
• износ ползунов;
• износ замков и стопоров;
• износ рычага переключения передач.

Эти дефекты вызывают самопроизвольное выключение передач, одновременное включение двух передач, неполное зацепление шестерен и выход рычага из гнезда вилок.

При разборке механизма переключения коробки передач необходимо:

1. расшплинтовать и вывернуть болты крепления вилок;
2. вынуть ползун первой и второй передач, а также замок и стопор (остальные ползуны должны находиться в нейтральном положении);
3. удалить ползун заднего хода, стопор и замок;
4. вынуть ползун третьей и четвертой передач и его стопор;
5. отвернуть колпак или стопорный болт крышки и вынуть рычаг с пружиной вверх (автомобиль ГАЗ-51) или вниз (автомобиль ЗИС-150).

Погнутость вилки определяют на проверочной плите, а правят ее в холодном состоянии под прессом. После правки и вторичной проверки вилку тщательно осматривают и при обнаружении трещин заменяют новой.

Изношенные щечки вилки (охватывающие каретку шестерни) и гнездо для шарового конца рычага переключения передач восстанавливают, наплавляя металл сваркой. Наплавленные места обрабатывают на фрезерном станке.

Изношенные выемки на ползунах под стопоры и замки исправляют абразивным бруском. При этом необходимо следить, чтобы не был смещен центр выемки.

Изношенные шарики стопоров и замков, а также ослабевшие пружины заменяют.
