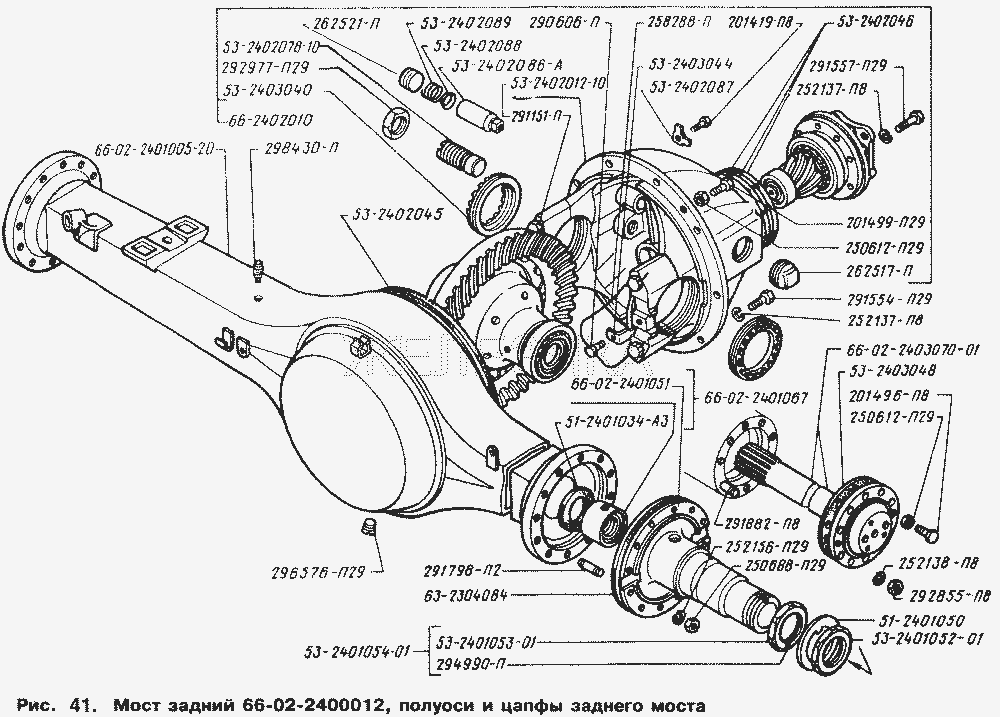

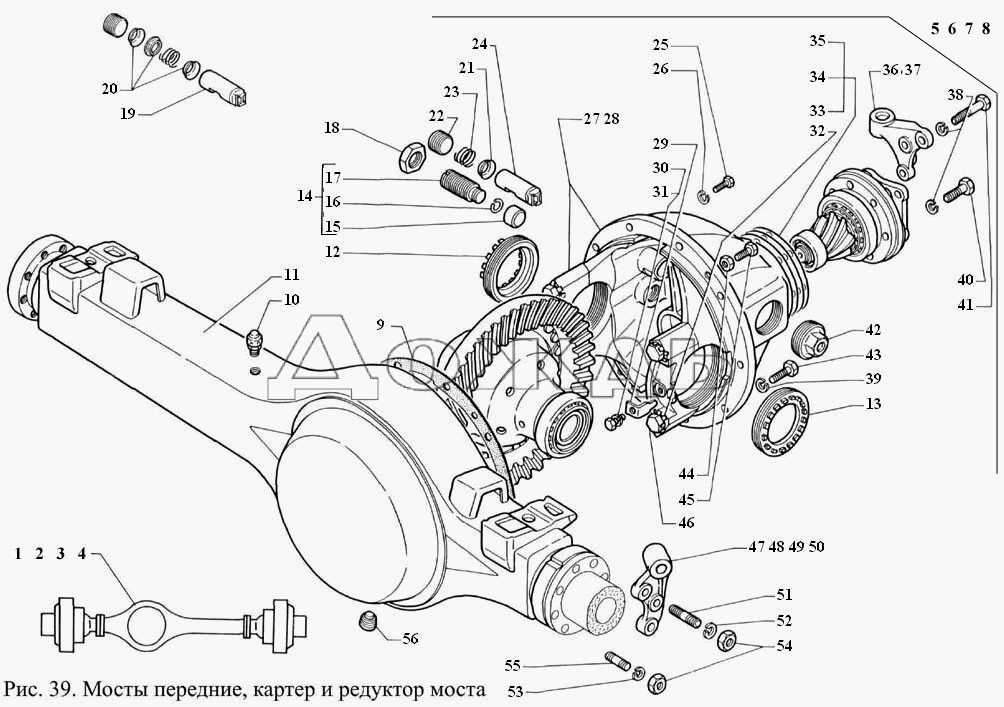

Мост задний 66-02-2400012, полуоси и цапфы заднего моста на газ-66 (каталог 1996 г.)

Устройство переднего моста УАЗ

В состав входит картер (иногда его называют чулком), дифференциал и главная передача. Задний и передний мосты принципиальных различий не имеют. Вся разница лишь в направлении резьбы кольца, отбрасывающего масло и находящегося в главной шестерне. Сегодняшнее устройство переднего моста УАЗ показано на картинке ниже. Опора, размещенная на кожухе, фиксируется пятью метизами. В опору впрессованы шкворневые втулки. Пара шкворней «занимается» удержанием кулака. Он же держит крышку картера колесных редукторов. На ней зафиксирована цапфа вместе с щитком, на котором – детали тормозной системы.

Шкворни не проворачиваются в кулаке благодаря стопорам штифтового типа. Сам кулак выполнен с предварительным натягом (0,02-0,1 мм). Регулировка моста УАЗ 469 осуществляется посредством прокладок. Место расположения – между рычагом поворота и накладкой (слева либо справа). Прокладки находятся между накладками и кулаком.

Одна из особенностей описываемого механизма в том, что он, помимо увеличения проходимости еще и поворачивает колеса. Для этого применяются шаровые шарниры Бирнфильда. В их полостях присутствует смазка, которую не нужно восполнять на протяжении всего срока службы. Кулаки, а также ось шкворней имеют наклон, что позволяет после выполнения поворота возвращать колеса в среднее положение. Основные плюсы балки (Спайсер):

• колея 1,6 м, что положительно сказывается на устойчивости авто;
• колеса поворачиваются на угол до 32 градусов, что придает машине улучшенную маневренность;
• вместо листовых рессор монтируется зависимая подвеска на пружинах;
• не надо заменять смазку в механизмах (кулаках);
• съемная крышка облегчает доступ к деталям в случае ремонта;
• дифференциал вместе с редуктором — в одном корпусе – это увеличивает жесткость и эксплуатационный ресурс;
• усовершенствованная шестерня-сателлит позволила снизить шум.

Примерная стоимость на рынке

Еще может быть поворотный кулак левый или правый. Внешне они практически идентичны, но поскольку эти детали напрямую связаны с лучше всего будет перестраховаться. На одном из них расположена сошка на другом же выхода на продольную тягу нет. Именно по этим причинам различается их стоимость.

Автодетали можно приобрести в автомагазинах, на авторынках, заказать на различных сайтах. Правый поворотный кулак стоит примерно 8400 рублей, на левый цена начинается от 6530 рублей. Это приблизительные расценки кулаков на УАЗ-31519.

Не стоит экономить, даже если стоимость отечественных запасных частей будет выше, чем китайских. Более чем вероятно, что дорогая деталь прослужит гораздо дольше.

Регулировка

После монтажа необходимо проверить моменты затяжки регулировочных гаек шкворней. Вывешенное колесо необходимо покачать в горизонтальной плоскости. Если чувствуется биение, то необходимо подтянуть регулировочные гайки. Подтягивать обе гайки нужно синхронно на аналогичное число оборотов.

Далее нужно проверить колесо в том режиме, в котором оно работает при поворотах. Если в покачивании колеса в горизонтальной плоскости вращение осуществляется с небольшим усилием, то регулировка установленных шкворней произведена правильно. Если вращение осуществляется с трудом, то гайки перетянуты. Ослабление перетянутых регулировочных гаек также производится синхронно на равное число оборотов.

После регулировки шкворней необходимо установить поперечную тягу. Далее можно снимать машину с подъемника или убирать страховочные подставки.

Смазку и регулировку установленных шкворней следует повторить через 500-600 километров пробега. Также процедуру лучше повторять после поездок по тяжелому бездорожью, при которых ходовая часть автомобиля работает в усиленных режимах.

Конструкция поворотного кулака

Самая широко распространенная конструкция поворотного кулака — это так называемый «прямой крест». Хотя большинство из них выглядят почти одинаково, но имеются различия в размерах. Один может быть чуть больше, другой — чуть меньше.

Изготавливается кулак поворотный обычно из стали. Благодаря этому материалу столь важная деталь способна выдерживать колоссальные нагрузки. Но при всем этом, чем легче будет деталь кулака, тем лучше будут амортизация и управляемость. Поэтому конструкторы стараются получить оптимальное соотношение веса к прочности.

Посадочные места на автозапчасти специально предназначены для крепления грязезащитных колец, которые не позволяют проникать в подшипник ступицы всевозможному мусору. Корпус устроен таким образом, чтобы на него было удобно привинчивать элементы подвески.

Вы можете поинтересоваться, почему большая часть статьи посвящена именно автомобилю УАЗ? Ответ таков: потому что это отечественный автомобиль, успевший себя хорошо зарекомендовать — простой в обслуживании, надежный в дороге.

Многие недооценивают эту машину, считая, что иномарки лучше, но это далеко не так. По многим показателям УАЗ, даже выпущенный еще в Советском Союзе, превосходит многие современные внедорожники, но, к сожалению, он так и остается непризнанным.

Хоть и сделанный из стали, поворотный кулак является одним из слабых мест любого автомобиля, зачастую из-за плохих дорог. За ним стоит наблюдать, ведь в ответственную минуту именно эта часть рулевого управления способна помочь избежать аварии.

Вот этот узел машины

Узлом, который входит в поворотный кулак УАЗ переднего моста, является шаровой шкворень. Он принимает на себя всю нагрузку, которая приходится на передний мост во время движения. Особенно велики эти нагрузки при езде по бездорожью и пересеченной местности.

В ходе эксплуатации автомобиля данный шкворневой узел быстро изнашивается, что приводит к появлению зазоров и люфта в передней подвеске.

Ремонт поворотного кулака необходим в следующих случаях.

1. Замена вкладышей или сальника узла.
2. Износ шарового шкворня.
3. Поворотный кулак деформировался и требует замены шаровой опоры.

Зачастую поломки поворотного кулака вызваны некачественным подбором комплектующих, установленных при его сборке, а именно несоответствием:

• диаметра опоры и вставляемой полусферы;
• толщины и посадочного места сальника;
• толщины вкладышей.

Сборка переднего моста КАМАЗ вездеход

Разбираем мост камаз 4310

Ремонт узла поворотного кулака (вилки) переднего моста а/м Камаз 6522. Мост MADARA. Часть III

Урал 4320 . Ремонт часть 24 , сборка переднего моста .

Ремонт узла поворотного кулака (вилки) переднего моста а/м Камаз 6522. Мост MADARA. Часть I

Урал 4320 часть 20 . Ремонт, разборка поворотного кулака снятие полуосей.

Урал 4320 часть 21 . Ремонт, замена втулок колец, сальников поворотного кулака.

Сборка поворотного кулака КамАЗ

Урал лесовоз замена полуоси в полевых условиях

КАМАЗ — Ремонт редуктора заднего моста — Часть 5 — Сборка дифференциала

https://youtube.com/watch?v=UML5bJm3v3o

Урал 4320 .Ремонт часть 33.

Также смотрите:

• КАМАЗ количество лошадей
• Предпусковой подогреватель на КАМАЗе не включается
• Шпилька полуоси КАМАЗа
• КАМАЗ тайфун парад
• КАМАЗ 4310 левая дверь
• Двигатель КАМАЗ 53229 миксер
• Все модели КАМАЗ зерновоз
• Прицеп для КАМАЗа видео
• Грузоперевозки КАМАЗ с прицепом зерновоз
• Интересное видео про КАМАЗы
• Мановский двигатель на КАМАЗ
• Запчасти газового КАМАЗа
• Авария в пятницу КАМАЗ
• Отопительно вентиляционная установка КАМАЗ
• Прокладка под головку двигателя КАМАЗ евро

Техническое обслуживание

ТО позволяет поддерживать передний ведущий мост транспортного средства в рабочем состоянии. Благодаря обслуживанию, снижается интенсивность износа деталей и узлов

Важно то, что при его выполнении предупреждается возникновение неисправностей, они выявляются на ранних стадиях для своевременной ликвидации

Виды ТО:

• ежедневное – ЕО;
• первое – ТО-1;
• второе – ТО-2;
• сезонное – СО.

Периодичность проведения ТО-1 и ТО-2 регламентируется ГОСТ 21624-81.

Категории эксплуатационных условий	Периодичность технического обслуживания, км
ТО-1	ТО-2
I	4000	16000
II	3600	14000
III	3200	12000
IV	2800	11200
V	2400	9600

Демонтаж, разборка и сборка ведущих мостов автомобиля Урал

Одним из характерных признаков, указывающих на необходимость разборки и регулировки редуктора, является повышенный шум при движении автомобиля. Причины повышенного шума:

— смещение пятна контакта в зацеплении конических шестерен в результате нарушения регулировки конических подшипников;

— задиры и сколы зубьев шестерен, износ подшипников, а также недостаточный уровень масла в картере моста.

приспособление и выкатить тележку из-под автомобиля.

Демонтаж ведущих мостов и их редукторов

Порядок демонтажа среднего (заднего) ведущего моста следующий.

Установить автомобиль на осмотровую канаву. Закрыть колесные краны (только для Урал-4320 и 4420).

Ослабить затяжку гаек крепления колес демонтируемого моста, снять защитные кожухи и отсоединить шланги подвода воздуха от колесных кранов.

Слить смазочный материал из картера моста.

Поднять заднюю часть автомобиля и установить под задний конец рамы подставу. Отвернуть гайки крепления колес и снять колеса. Установить и закрепить приспособление (рис. 1).

С помощью регулировочных эксцентриков развести тормозные колодки, предотвратив тем самым проворачивание балки моста при последующих операциях разборки.

Снять карданный вал привода среднего (заднего) моста, отсоединить шланги и трубопроводы тормозов, системы герметизации (только для Урал-4320 и 4420), и системы накачки шин.

Отсоединить от балки моста кронштейн верхней реактивной штанги, отсоединить и снять нижние реактивные штанги.

Подкатить под мост монтажную тележку и, сняв балку моста в сборе, опустить ее с помощью приспособления на тележку.

Отсоединить приспособление и выкатить тележку с ведущим средним (задним) мостом из-под автомобиля.

При снятии переднего моста провести подготовительные работы, аналогичные описанным выше. Дополнительно необходимо отсоединить тягу сошки рулевого механизма от рычага левого поворотного кулака, гидроусилитель от рычага правого поворотного кулака.

Отсоединить и снять с кронштейнов нижние головки амортизаторов.

С помощью установленного и закрепленного приспособления приподнять мост и, отвернув гайки стремянок, снять хомуты крепления передних рессор.

Опустить передний ведущий мост на тележку.

Демонтаж редукторов с автомобиля

Редуктор переднего моста в отличие от редуктора среднего (заднего) моста демонтировать только после снятия с автомобиля моста в сборе.

Демонтированный передний мост установить на подставки. Отсоединить тягу рулевой трапеции, шланги тормозов и системы герметизации.

Отвернуть гайки крепления шаровых опор.

С помощью монтажной лопатки снять узлы поворотных кулаков в сборе, используя выточки фланцев шаровых опор.

Снять боковую крышку 35 (см. рис. 2) картера редуктора в сборе с маслоподводящим штуцером 25 и отвернуть болты и гайки крепления картера редуктора, в том числе два болта, расположенные внутри картера.

С помощью грузоподъемного механизма извлечь редуктор из картера моста.

Редуктор среднего (заднего) моста с помощью приспособления демонтировать непосредственно с автомобиля, установленного на осмотровую канаву, для этого закрыть колесные краны, снять защитные кожухи и отсоединить шланги подвода воздуха от колесных кранов.

Слить смазочный материал из картера моста. Отвернуть болты крепления крышек ступиц, вывернуть из полуосей угольники подвода воздуха и снять крышки ступиц вместе с уплотнителями и шлангами подвода воздуха. Затем с помощью съемника извлечь полуоси.

autoruk.ru

Выбор шкворней

Формально на оба типа мостов, встречающихся у УАЗ «Буханки» можно установить любую разновидность шкворней, в том числе составные или цилиндроконические. Однако основной выбор стоит между Т-образными и подшипниковыми шкворнями. Окончательное решение зависит в первую очередь от условий эксплуатации. Подшипниковый шкворень обеспечивает лучшую управляемость, устойчивость автомобиля к осевым нагрузкам, не требует частой проверки и подтяжки, имеет большой ресурс работы.

Однако если «буханку» придется эксплуатировать в условиях бездорожья, то лучше остановиться на проверенных временем Т-образных шкворнях. Такая конструкция отличается большей надежность и стойкостью к неблагоприятным условиям, не боится попадания воды, проще устанавливается и не требует дополнительных манипуляций при монтаже.

Ремонт мостов

В процессе эксплуатации грузовика следует периодически доливать масло в картер и менять на новое (согласно карте обслуживания). В корпусе поворотного кулака имеется пресс-масленка. Набивка смазки выполняется до момента появления вещества из контрольного отверстия на нижней части опоры. После этого отверстие закрывается защитной пробкой. При замене смазки требуется промывка деталей.

Ремонт ведущего моста осуществляется при поломке или чрезмерном износе шестерен или подшипников, а также поворотных кулаков и шарниров. При сборке заднего моста ЗИЛ необходимо обеспечить требуемое усилие затяжки гаек. Аналогичное требование распространяется на остальные узлы трансмиссии

При этом важно не перетянуть резьбовые соединения, поскольку возможен обрыв болтов или срыв резьбы, нарезанной внутри картеров

При сильных повреждениях рекомендуется установка нового узла. Цена переднего моста без пробега составляет около 25 тыс. руб. Агрегаты с пробегом, снятые с разобранных грузовиков, оцениваются в 10-14 тыс. руб.

Схема подключения

Вал 11 вращается в роликовом подшипнике, который установлен в крышке картера колесного редуктора, и бронзовой втулке, расположенной внутри цапфы 18. На конце вала 11 имеется механизм, отключающий передние колеса машины. Устройство состоит из подвижных муфт 14 и 15. Они расположены на шлицах вала и болта 17 и 16 с пружиной и шариком.

Данные подвижные муфты своими наружными шлицами соединяются с внутренними шлицами ведущих фланцев 13 и 14, которые болтами прикручены к ступицам колес. С целью уменьшения износа металлических поверхностей деталей переднего моста автомобиля УАЗ 469, а также для экономии горючего при поездках машиной в условиях автодорог с твердым покрытием, одновременно с отключением переднего ведущего моста рекомендуется выключать также и ступицы передних колес.

Чтобы осуществить подобное выключение, необходимо снять защитные колпаки 16 и 18. Далее следует выкрутить болты 16 и 17 из отверстия вала 11. Поставить муфту в такое положение, чтобы сигнальная кольцевая канавка «а» на ее плоскости оказалась в одной плоскости с торцом фланца. Когда муфта установлена в требуемое положение, защитные колпаки необходимо завернуть.

Вкручиванием болтов 16 и 17 необходимо включить колеса. Болты следует надежно затянуть. Отключение и включение должны осуществляться на двух колесах переднего ведущего моста одновременно. Не допускается включение переднего моста при отключенных колесах!

Возможные повреждения

Несмотря на то что поворотный кулак — это одна из самых «долгоиграющих» деталей автомобиля, его повреждение — всего лишь вопрос времени. Иногда может треснуть защитный кожух, давая доступ вовнутрь пыли и песку, поэтому периодически стоит контролировать его целостность.

В случае если он выйдет из строя, лучшим выходом будет замена. Зачастую можно увидеть на поворотном кулаке потеки масла, свидетельствующие о том, что стык сальник/полуось неплотный. Здесь же следует просто поменять сальник на более качественный. Такие проблемы часто встречаются у автомобилей, которые попали в аварию.

Как защитить от износа

Те автовладельцы, которые недавно купили УАЗ, зачастую при вращении руля слышат неприятные звуки, как будто металл трется о металл совсем без смазки. Часто так оно и бывает. Как можно защитить кулаки на отечественном автомобиле? Здесь на помощь приходит вездесущий литол.

Если нет опыта в ремонте автомобилей, то можно левый поворотный кулак, как и правый, обмазать только снаружи. Для более сведущих в автомеханике людей подойдет такой способ: открутив круговой сальник, сдвинуть его к центру автомобиля и в образовавшуюся щель добавить больше литола.

Эти операции производятся после очистки автомобиля от транспортировочной краски или полиэтилена. Так же следует проверять наличие уплотнителя.

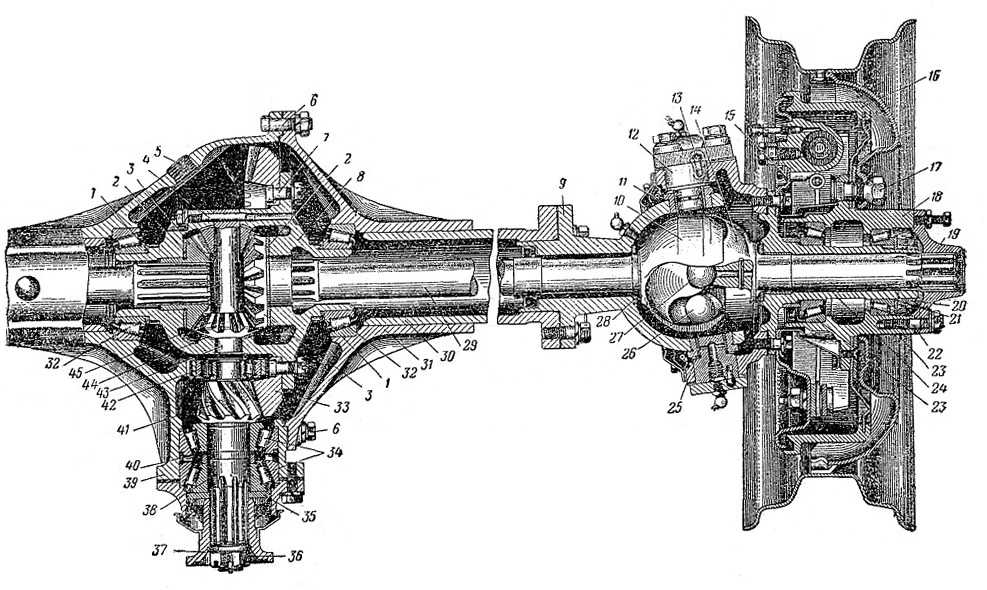

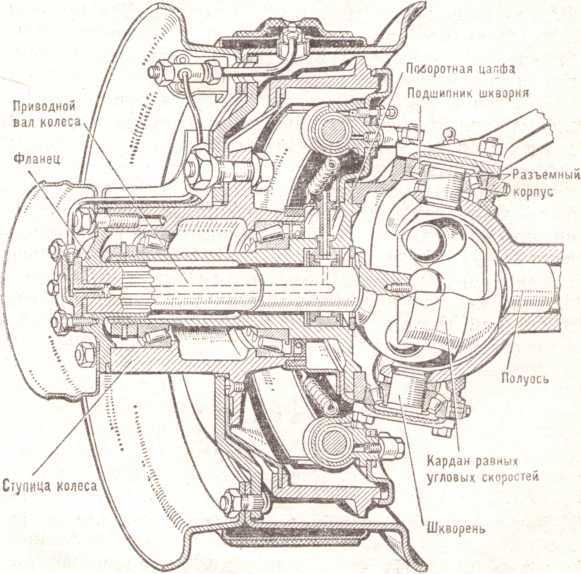

Устройство и схема поворотного кулака

Поворотные кулаки установлены на торцевых кромках переднего ведущего моста Спайсер, который крепится к раме внедорожника при помощи амортизаторов и пружинной подвески. Для передачи крутящего момента внутри балки установлены полуоси. Поворотный кулак оснащен шарниром, позволяющим отклонять колеса в разные стороны от центрального положения (с сохранением передачи потока мощности от двигателя). Узел оснащается точками крепления рычагов для рулевых наконечников и поперечной тяги, обеспечивающих синхронное отклонение колес при повороте автомобиля.

Это Вас заинтересует: передний мост уаз хантер

На корпусе кулака предусмотрен болт, регулируемый в заводских условиях. Предназначен для ограничения угла поворота передних колес. Внутри кулака выполнены полости для установки шарового шарнира, передающего крутящий момент к ступице с тормозным диском. В устройство входят 2 шкворня (расположены сверху и снизу), удерживающие обойму шарнира в заданном положении. Весь узел крепится к полуоси переднего моста УАЗ Патриот при помощи фланцевого соединения.

Интересный материал тут: замена рулевых наконечников уаз патриот

Рекомендуем почитать здесь: схема переднего моста уаз буханка

Схема подключения

Передний мост уаз патриот: устройство и ремонт спайсера Вал 11 вращается в роликовом подшипнике, который установлен в крышке картера колесного редуктора, и бронзовой втулке, расположенной внутри цапфы 18. На конце вала 11 имеется механизм, отключающий передние колеса машины. Устройство состоит из подвижных муфт 14 и 15. Они расположены на шлицах вала и болта 17 и 16 с пружиной и шариком.

Данные подвижные муфты своими наружными шлицами соединяются с внутренними шлицами ведущих фланцев 13 и 14, которые болтами прикручены к ступицам колес. С целью уменьшения износа металлических поверхностей деталей переднего моста автомобиля УАЗ 469, а также для экономии горючего при поездках машиной в условиях автодорог с твердым покрытием, одновременно с отключением переднего ведущего моста рекомендуется выключать также и ступицы передних колес.

Чтобы осуществить подобное выключение, необходимо снять защитные колпаки 16 и 18. Далее следует выкрутить болты 16 и 17 из отверстия вала 11. Поставить муфту в такое положение, чтобы сигнальная кольцевая канавка «а» на ее плоскости оказалась в одной плоскости с торцом фланца. Когда муфта установлена в требуемое положение, защитные колпаки необходимо завернуть.

Вкручиванием болтов 16 и 17 необходимо включить колеса. Болты следует надежно затянуть. Отключение и включение должны осуществляться на двух колесах переднего ведущего моста одновременно. Не допускается включение переднего моста при отключенных колесах!

Проверка раздатки

Достоинство агрегата, распределяющего крутящий импульс в том, что устройство требует минимального вмешательства и ухода. Манипуляции заключаются в контроле уровня и смене смазки, осмотру соединений на предмет повреждения. Прежде чем работать с коробкой, изделие чистят. Это помогает обнаружить скрытые трещины и течи. При обнаружении подобных симптомов выясняют, какова причина явления. Неисправные детали меняют, как правило, это уплотняющие элементы и сальники.

После очистки и визуального просмотра поверхности раздатки, сверяют уровень смазки в изделии. Если жидкости мало, субстанцию доливают. Параллельно сверяют смазку в коробке передач, значение соответствует нижней кромки отверстия заливки. При низком уровне жидкости в раздаточной коробке, но при этом повышенном в коробке передач, доливка не нужна, поскольку суммарное количество вещества не изменилось.

Особенности повреждений, диагностики, ремонта редукторов грузовика УРАЛ 4320

Гражданские и военные модификации грузовика УРАЛ 4320 оснащены полным приводом. Для обеспечения работы полноприводной трансмиссии на три оси грузовика установлены отдельные редукторы. При экстремальной эксплуатации грузового автомобиля на бездорожье поломка, разрегулировка редуктора становится частой неисправностью. В начальной стадии неисправность проявляется:

• неестественными шумами (гулом, воем, металлическими стуками, хрустами);
• перегревом картера;
• течами масла.

Если редуктор не ремонтируется, следующие стадии поломки вызывают разрушение корпуса дифференциала, отрыв полуосей.

Причинами поломки становятся:

• естественный износ деталей редуктора;
• масляное голодание шестерней (недостаток трансмиссионной жидкости в картере);
• сбитые регулировки зацепления шестерней;
• разбитые подшипники;
• механические повреждения шестерней (сколы, задиры, питтинг зубьев).

Самостоятельно определить начальные неисправности редуктора можно при прогазовке двигателя на стоящем грузовике (без включения передачи), в движении на нейтральной передаче с выключенным мотором. Отсутствие или усиление шумов свидетельствуют о неисправности механизма. Точную диагностику, определение ремонтных мест можно провести только при полной разборке редуктора.

Демонтаж редукторов

При демонтаже среднего, заднего моста автомеханики проводят следующие операции:

1. Загоняют грузовик на смотровую яму. Ослабляют крепления колес, снимают кожухи, воздушные шланги тормозной системы, подкачки шин.
2. Поднимают заднюю часть «Урала», устанавливают на опоры. Снимают колеса, закрепляют мост на цепных талях. Разводят тормозные колодки, отсоединяют кардан. Освобождают реактивные штанги.
3. На талях опускают мост на монтажную тележку, вывозят из-под грузовика.

При демонтаже переднего моста необходимы дополнительные операции по отсоединению тяг рулевого управления от гидроусилителя, поворотных кулаков, шаровых опор, демонтажу тормозных шлангов. После этого снимаются крышки картера, отворачиваются наружные и внутренние болты крепления редуктора. Механизм редуктора извлекается из картера моста, вывозится на тележке.

Разборка механизма редуктора

Операции разборки всех редукторов аналогичны, не зависят от места установки механизма. При разборке редуктора:

• отгибают стопорные пластины;
• снимают замковые шайбы, выкручивают болты;
• демонтируют крышки подшипников, отвинчивают регулировочные гайки, снимают наружные кольца;
• фиксируют фланец вала, расшплинтовывают, откручивают соединительную гайку, снимают фланец (обязательно использование съемника);
• демонтируют уплотнительный манжет, снимают крышку заднего подшипника;
• раскрутив болты, снимают стаканы подшипников;
• извлекают из картера регулировочные прокладки, вал, внутренние кольца подшипников, ведущую шестерню;
• выворачивают пробку системы герметизации;
• снимают крышку, съемником выпрессовывают стакан конических подшипников, регулировочные прокладки;
• через окно картера извлекают ведомую шестерню.

Ремонт редуктора

Ремонтные операции могут потребовать замен:

• шестерней;
• радиальных, цилиндрических подшипников;
• регулировочных колец;
• стаканов подшипников;
• фланцев вала;
• пакетов регулировочных прокладок;
• маслоотражателей;
• дифференциалов в сборе;
• сепараторов.
