Техническое обслуживание тормозной системы автомобиля Урал
Для гидравлической системы тормозов применяется жидкость, указанная в карте смазки. Не следует смешивать тормозные жидкости различных марок, так как это может привести к усадке (разбуханию) уплотнительных манжетов, образованию осадков и, как следствие, к отказу тормозов. При замене тормозной жидкости «Нева» на БСК и наоборот необходимо промывать систему вновь заправляемой жидкостью методом заправки ее в тормозные бачки и прокачки системы до появления из штуцеров колесных цилиндров чистой жидкости.
Заполнять систему жидкостью и прокачивать тормоза можно только при наличии воздуха в пневмосистеме автомобиля.
Перед заполнением системы надо тщательно удалить грязь с главных цилиндров и бачков, затем, сняв трубку герметизации и отвернув пробку наливного отверстия, заполнить бачки тормозной жидкостью и удалить воздух из главных цилиндров через перепускной клапан.
Регулятор давления пневмосистемы тормозов автомобиля Урал
Регулятор давления предназначен для регулирования давления сжатого воздуха, поступающего от компрессора
Сжатый воздух от компрессора через вывод IV (рис. 1) регулятора, фильтр 2, канал 12 подается в кольцевой канал 9.
Через обратный клапан 10 сжатый воздух поступает к выводу II и далее в воздушные баллоны автомобиля.
Одновременно по каналу 8 сжатый воздух проходит в полость «А» под поршень 7, который нагружен уравновешивающей пружиной 5. При этом выпускной клапан 4 открыт, а впускной клапан 11 закрыт.
Под действием пружины закрыт разгрузочный клапан 1. При таком состоянии регулятора пневмосистема автомобиля наполняется сжатым воздухом от компрессора.
При давлении в полости «А», равном 800 кПа (8,0 кгс/см2), поршень 7, преодолев усилие пружины 5, поднимается вверх, клапан 4 закрывается, впускной клапан 11 открывается и сжатый воздух из полости «А» поступает в полость «В».
Под действием сжатого воздуха разгрузочный поршень 13 перемещается вниз, клапан 1 открывается и сжатый воздух из компрессора через вывод III выходит в атмосферу вместе со скопившимся в полости конденсатом, при этом обратный клапан 10 закрывается.
Когда давление в выводе II и полости «А» понизится до 637 кПа (65 кгс/см2) поршень 7 под действием пружины 5 перемещается вниз, клапан 11 закрывается, выпускной клапан 4 сообщает полость «В» с атмосферой через вывод I.
При этом разгрузочный поршень 13 под действием пружины закрывается, и компрессор вновь нагнетает сжатый воздух в пневмосистему.
Разгрузочный клапан 1 служит также предохранительным клапаном.
Если регулятор не срабатывает при давлении 800 кПа (8,0 кгс/см2), то при повышении давления до 1000— 1300 кПа (10 — 13 кгс/см2) клапан 1 открывается и производится сброс давления.
Регулировка регулятора производится болтом 6, при завертывании которого давление включения повышается, а при отвертывании понижается.
Давление срабатывания предохранительного клапана регулируется изменением количества прокладок установленных под пружиной клапана.
Правильность работы регулятора давления определяется периодическим наблюдением за величиной давления воздуха в процессе работы двигателя по двухстрелочному манометру на панели приборов и частотой срабатывания регулятора.
В период эксплуатации могут быть следующие неисправности: износ клапанов, засорение дроссельного отверстия в поршне.
Регулятор устанавливается на левом лонжероне за третьей поперечиной рамы автомобиля.
Снимать регулятор удобнее, когда автомобиль установлен на осмотровой канаве.
Для снятия регулятора с автомобиля отвернуть накидные гайки трубопроводов, соединяющих регулятор с компрессором и воздушным баллоном, отвернуть гайку, снять шайбу и регулятор в сборе.
Разбирать и ремонтировать регулятор давления должны квалифицированные работники в специализированных мастерских.
Вышедшие из строя детали при ремонте заменить.
При нарушении пределов срабатывания разгрузочного устройства или предохранительного клапана их следует отрегулировать давление, при котором начинается отключение регулятором компрессора от пневмосистемы автомобиля, регулируется болтом.
Можно так же посмотреть статью «Регулятор тормозов»
Регулятор давления пневмосистемы тормозов автомобиля Урал
Регулятор давления предназначен для регулирования давления сжатого воздуха, поступающего от компрессора. Сжатый воздух от компрессора через вывод IV (рис. 1) регулятора, фильтр 2, канал 12 подается в кольцевой канал 9. Через обратный клапан 10 сжатый воздух поступает к выводу II и далее в воздушные баллоны автомобиля. Одновременно по каналу 8 сжатый воздух проходит в полость «А» под поршень 7, который нагружен уравновешивающей пружиной 5. При этом выпускной клапан 4 открыт, а впускной клапан 11 закрыт.
| рис. 1 |
Под действием пружины закрыт разгрузочный клапан 1. При таком состоянии регулятора пневмосистема автомобиля наполняется сжатым воздухом от компрессора. При давлении в полости «А», равном 800 кПа (8,0 кгс/см2), поршень 7, преодолев усилие пружины 5, поднимается вверх, клапан 4 закрывается, впускной клапан 11 открывается и сжатый воздух из полости «А» поступает в полость «В».
Под действием сжатого воздуха разгрузочный поршень 13 перемещается вниз, клапан 1 открывается и сжатый воздух из компрессора через вывод III выходит в атмосферу вместе со скопившимся в полости конденсатом, при этом обратный клапан 10 закрывается.
Когда давление в выводе II и полости «А» понизится до 637 кПа (65 кгс/см2) поршень 7 под действием пружины 5 перемещается вниз, клапан 11 закрывается, выпускной клапан 4 сообщает полость «В» с атмосферой через вывод I. При этом разгрузочный поршень 13 под действием пружины закрывается, и компрессор вновь нагнетает сжатый воздух в пневмосистему.
| рис. 2 |
Разгрузочный клапан 1 служит также предохранительным клапаном. Если регулятор не срабатывает при давлении 800 кПа (8,0 кгс/см2), то при повышении давления до 1000— 1300 кПа (10 — 13 кгс/см2) клапан 1 открывается и производится сброс давления.
Регулировка регулятора производится болтом 6, при завертывании которого давление включения повышается, а при отвертывании понижается. Давление срабатывания предохранительного клапана регулируется изменением количества прокладок установленных под пружиной клапана. Правильность работы регулятора давления определяется периодическим наблюдением за величиной давления воздуха в процессе работы двигателя по двухстрелочному манометру на панели приборов и частотой срабатывания регулятора.
В период эксплуатации могут быть следующие неисправности: износ клапанов, засорение дроссельного отверстия в поршне.
Регулятор устанавливается на левом лонжероне за третьей поперечиной рамы автомобиля. Снимать регулятор удобнее, когда автомобиль установлен на осмотровой канаве. Для снятия регулятора с автомобиля отвернуть накидные гайки трубопроводов, соединяющих регулятор с компрессором и воздушным баллоном, отвернуть гайку, снять шайбу и регулятор в сборе.
Разбирать и ремонтировать регулятор давления должны квалифицированные работники в специализированных мастерских. Вышедшие из строя детали при ремонте заменить.
При нарушении пределов срабатывания разгрузочного устройства или предохранительного клапана их следует отрегулировать давление, при котором начинается отключение регулятором компрессора от пневмосистемы автомобиля, регулируется болтом.
Можно так же посмотреть статью «Регулятор тормозов»
Ручной тормоз Урала
Стояночный тормозной механизм Урала (ручной тормоз) предназначен для торможения Урала во время стоянки и на уклонах (во время движения применяется только в экстренных случаях). Привод ручного тормоза механический, а рычаг расположен сбоку от водительского кресла под правой рукой.
Рычаг ручного тормоза связан и с рычагом торможения прицепа – при поднятии его в верхнее положение запускаются также тормоза прицепа.
Стояночный тормозной механизм Урала
Принцип действия ручного тормозного механизма Урала такой:
- При поднятии рычага усилие от него, минуя промежуточный, передаётся на разжимной рычаг.
- От рычага через штангу импульс переходит на одну из колодок – если барабан вращается против хода стрелки часов, то к левой, по ходу – к правой.
- Колодка отсоединяется от опорного пальца, прижимается к барабану, проворачивается по ходу вращения и прижимает вторую колодку.
Регулировка зазора тормозных колодок автомобиля Урал-4320
Неисправности
Неисправности тормозной системы Урал-4320 и аналогичных машин:
- медленное нарастание давления в ресиверах из-за повреждений корпусов или магистралей;
- недостаточное заполнение баллонов контуров, причиной является поломка регулирующих клапанов или грязь в магистралях;
- низкое давление в воздушных емкостях, установленных на прицепном оборудовании, дефект связан с трещинами на деталях;
- повышенное давление в ресиверах, причиной поломки является выход из строя регулятора давления либо неисправность контрольного манометра;
- отказ компрессионного тормоза указывает на проблемы с пневматическими клапанами или на поломку заслонки;
- попадание моторного масла в полости пневматической системы указывает на износ поршневой группы компрессора.
При возникновении неисправностей тормозной системы автомобиля Урал дальнейшая эксплуатация категорически запрещается. Поломку необходимо исправить на месте или отбуксировать машину в зону ремонта при помощи жесткой сцепки.
Электромеханический стояночный тормоз
Развитие электронно-вычислительных систем и активное использование бортовых компьютеров в автомобилестроении привело к замене многих механических элементов блоками с программным управлением. Не обошло стороной это нововведение и тормозную систему. Электрический, или как его еще называют, электронный стояночный тормоз представляет собой автономный узел, работающий под управлением бортового компьютера автомобиля.
Конструктивно данное устройство состоит из электродвигателя, ременной передачи, планетарного редуктора и винтового привода. Электрический стояночный тормоз устанавливается на суппорте задних колес автомобиля.
При подаче управляющего сигнала электродвигатель посредством ременной передачи сообщает вращательное движение планетарному редуктору. Последний, снизив частоту оборотов электродвигателя, воздействует на винтовой механизм, отвечающий за прижатие колодок к тормозному диску.
Электронный привод стояночного тормоза. Схема исполнительной части.
Электромеханический стояночный тормоз включает в себя:
- входные датчики;
- электронный блок управления.
Датчик уклона информирует бортовой компьютер о положении автомобиля относительно линии горизонта, датчик сцепления фиксирует положение педали и скорость ее отпускания.
При нажатии кнопки включения, расположенной на передней панели автомобиля, электрический привод стояночного тормоза, воздействуя на прижимной винт, притягивает колодки к тормозному диску. Электрический стояночный тормоз отключается автоматически, при нажатии на педаль акселератора. Предусмотрен и «ручной» режим снятия – при нажатии на педаль тормоза.
При отключении тормоза электронный блок управления анализирует угол наклона автомобиля, положение педали акселератора и скорость отпускания сцепления. Эти данные помогают выбрать правильное время для разблокировки тормозных дисков, что создает исключительно комфортные условия вождения.
Схема включения электромеханической тормозной системы в бортовую управляющую сеть современного автомобиля.
Не следует оставлять автомобиль на продолжительное, более двух недель, время на стояночном тормозе. На влажном воздухе тормозные колодки могут «прикипеть» к дискам или барабану, полностью обездвижив машину. Такая же ситуация может случиться в холодное время года. Осевшая на тормозных механизмах влага может препятствовать нормальной работе системы.
Следует не реже раза в месяц проводить проверку работоспособности ручника. Особенно это касается автомобилей с механическим приводом стояночного тормоза. Тросы, передающие усилие, могут растянуться, что приведет к крайне неприятным последствиям.
Проблема стоянки автомобилей с большой массой на склонах дороги известна давно. Автомобиль с механической коробкой передач на стоянке с заглушенным двигателем можно легко сдвинуть с места. Для решения этой проблемы и был придуман стояночный тормоз, который теперь повсеместно используется не только в легковых, но и в грузовых автомобилях.
Основная тормозная система в автомобиле имеет педаль, при помощи которой и осуществляется управление тормозом. При помощи педали можно мягко снизить скорость или использовать экстренное торможение для предотвращения столкновения. Но использование основной тормозной системы без участия водителя невозможно, поэтому при длительных стоянках используется ручной тормоз, который имеет тросы, блокирующие колеса.
Устройство тормозного механизма автомобиля Урал 4320 и 5557
Рабочая тормозная система Урала обозначенных марок предназначена для обеспечения постепенного торможения автомобиля частично или до полной остановки, не завися при этом от скорости его движения до начала торможения, особенностей местности (спуск или подъём), специфики дорожного покрытия и других факторов.

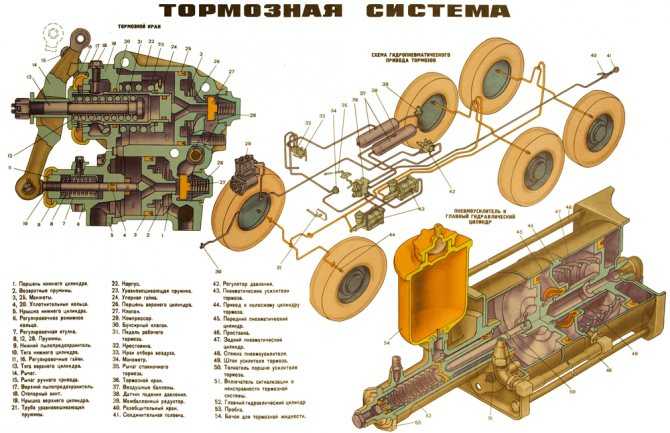

Тормозная система Урал
Тормозная система автомобиля Урал моделей сборки 4320 и 5557 имеет привод смешанного типа (пневмогидравлика), состоящий из двух контуров. При этом она отвечает за торможение всех шести колёс, включая прицеп, причём передние и задние притормаживаются отдельно (по мостам).

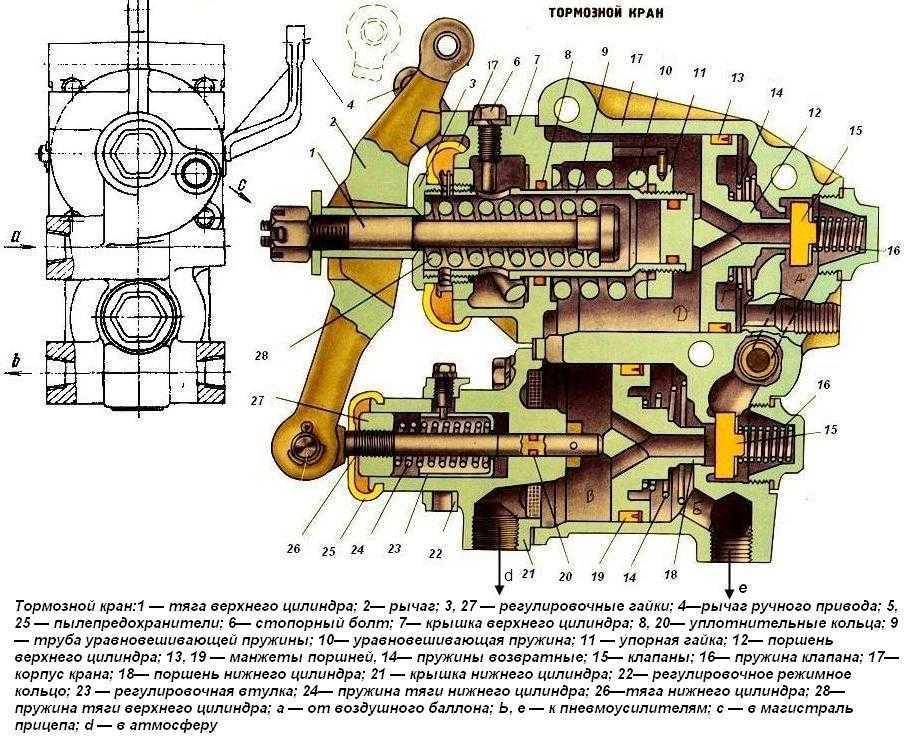

Процесс торможения запускается посредством педали тормоза из кабины водителя, которая тягами и рычагами соединена с тормозным краном, состоящим из двух секций.
Устройство рабочего тормоза:
- Колёсный цилиндр, состоящий из двух частей, расположенных в одном корпусе.
- Тормозной щит.
- Эксцентрик для регулировки, которая осуществляется поворотом болта с помощью ключа.
- Тормозные колодки, установленные на опорных осях.
- Фрикционная накладка.
- Соединительные элементы – шланги, шайбы, держатели, клапаны и другие.
Устройство рабочего тормоза Урал 4320
Процесс регулировки тормоза
Алгоритм регулировки рабочего тормоза включает в себя следующую последовательность действий:
Регулировка рабочего тормоза Урал 4320
- Используя ключ, необходимо повернуть до упора эксцентрики обеих тормозных колодок.
- Левый эксцентрик необходимо вращать против хода стрелки часов, а правый – по её ходу.
- Ослабить эксцентрики, повернув их в обратную сторону на половину головки осевого болта, что сопоставимо с поворотом ключа на 30 градусов.
- Проделать обозначенные выше действия для всех колёс.
- Проверить правильность регулировки, оценив, имеется ли нагрев барабанов тормозов во время движения Урала.
При настройке тормозов важно соблюдать осторожность и не изменять заводское расположение в тормозных колодках их опорных осей. Настраивать зазоры необходимо только параллельно со сменой фрикционных накладок или самих колодок. Это делается посредством поворота опорных осей и вставки специального щупа, длина которого 200 мм, а толщина зависит от положения края накладки и может иметь значения 0,2 и 0,35 мм
Замасленные накладки требуется тщательно промыть бензином
Это делается посредством поворота опорных осей и вставки специального щупа, длина которого 200 мм, а толщина зависит от положения края накладки и может иметь значения 0,2 и 0,35 мм. Замасленные накладки требуется тщательно промыть бензином.
Колесный тормоз переднего колеса грузовых автомобилей ЗИЛ
Рис. 217. Колесный тормоз переднего колеса грузовых автомобилей ЗИЛ и автобусов ЛАЗ и ЛИАЗ-677:
Тормоз колеса ПАЗ
Рис. 218. Тормоз переднего колеса автобуса ПА3—672и автомобиля ГАЗ-53А:
1 — защитный колпак; 2 —— колесный цилиндр; 3— опорный диск; 4—стяжная пружина; 5—направляющая скоба; 6—колодка; 7 —фрикционная накладка колодки; 8—болт регулировочного эксцентрика; 9— шайба; 10—пружина эксцентрика; 11—регулировочный эксцентрик; 12 -пластина опорного кольца; 13 — эксцентрик опорного пальца; 14 —опорный палец; !5—гайка; пружинная шайба.
При износе тормозных барабанов и фрикционных накладок зазор между ними увеличивается, отчего тормозной путь автомобиля удлиняется. Величину зазора регулируют, поворачивая при помощи червячного механизма 10, 11 и 12 (см. рис. 217) разжимной кулак или эксцентрик 11 (см. рис. 218), изменяющий расстояние между колонкой б и барабаном. 7
При переклепке фрикционных накладок, значительном их износе или при нарушении установки колодок вследствие ослабления опорных пальцев положение колодок изменяют, поворачивая опорные пальцы, шейки которых эксцентричны.
При торможении давление жидкости перемещает вправо поршень 3, который прижимает колодку к тормозному барабану. Если зазор между фрикционной накладкой и тормозным барабаном вследствие износа увеличился, то поршень 3 увлекает за собой через резьбовое соединение пружинное кольцо 2, преодолевая при этом усилие натяга. Пружинное кольцо 2 передвигается в цилиндре на величину износа.
Когда водитель перестает нажимать на тормозную педаль, давление в цилиндре падает, стяжные пружины — стягивают тормозные колодки и поршень 3 передвигается по цилиндру влево. Однако поршень 3 может передвинуться только на величину люфта в резьбовом соединении с пружинным кольцом 2, так как усилие стяжных пружин колодок составляет 20 кг, а усилие натяга кольца более чем в 2 раза больше, и оно сдвинуться влево не сможет. Таким образом, ограничивается возвратный ход поршня, а следовательно, и колодки.
Стояночный ручной тормоз барабанного типа (рис. 221) устанавливается на автомобилях ГАЗ. ПАЗ-672, ЗИЛ—1ЗО, 3ИЛ-164А, автобусах ЛАЗ и автомобилях «Урал». При оттягивании рьчага 2 разжимной кулак 8 разводит колодки к барабану 5. При оттормаживании стяжные пружины 6 жины 6 оттягивают колодки от барабана.
У автомобилей МАЗ-500 ручной стояночный тормоз барабанного типа смонтирован на заднем мосту автомобиля. Такое расположение тормоза позволяет использовать его в аварийных случаях даже при поломках карданного вала.
Привод тормоза ЛИАЗ
У автомобиля ЛиАЗ-б77 ручной тормоз имеет механический привод и действует на задние колеса (рис. 222) что дает возможность использовать его в качестве аварийного.
Приводы колесных тормозов на отечественных автомобилях гидравлические, пневматические и пневмогидравлические. Для облегчения работы водителя на некоторых автомобилях применяют усилители. Привод ручного тормоза механический;
Гидравлический привод тормозов имеет ряд достоинств: передача давления на все тормоза колес происходит равномерно и плавно, привод срабатывает быстро.
Гидравлический привод легковые автомобили грузовые ГАЗ—БЗА, ГАЗ-66, автобусы ПАЗ состоит из главного тормозного цилиндра, цилиндров колесных тормозов и магистралей.
Стояночный тормоз
Рис. 221. Ручной тормоз ‚автобусов ЛАЗ и. автомобилей ЗИЛ:
1— резьбовая вилка тяги; 2—рычаг ручного тормоза; З—сектор: 4 — регулировочный рычаг тормоза; 5 — тормозной барабан; 6 —стяжная пружина; 7—тормозная колодка; З—разжимной кулак.
Главный тормозной цилиндр (рис. 223) отлит совместно с резервуаром для тормозной жидкости и сообщается с ним через два отверстия. При нажатии на педаль тормоза манжета 3 перекрывает отверстия Б и В, жидкость выжимается через перепускной клапан 8 в магистраль и поступает в цилиндры колесных тормозов, поршни которых прижимают тормозные колодки к барабанам
Главный цилиндр ПАЗ-ГАЗ
Рис 223 Главный цилиндр гидравлического тормозного привода автобусов ПАЗ и автомобилей ГАЗ:
1- стопорное кольцо; 2- упорная шайба; 3- манжета; 4- пластинчатый клапан; 5- резиновая манжета; 6- пружина перепускного клапана; 7- обратный клапан; 8- перепускной клапан; 9- резьбовая пробка; 10- крышка корпуса; 11- корпус; 12- штуцер; 13- пружина; 14- поршень; 15- чехол; 16- толкатель; 17- контргайка; 18- тяга; 19- педаль; 20- оттяжная пружина.
СМОТРИТЕ ВИДЕО
Как прокачать тормоза на а/м Урал 4320, 43206, 5557
Перед прокачкой тормозной системы автомобилей Урал 4320, 43206, 5557, нужно убедиться в ее работоспобности.
Проверка тормозной системы
В первую очередь, измерьте на выходе из обоих отделов тормозного крана давление и протестируйте действие тройного защитного клапана (5, см. схему).
Чтобы сделать это, контрольные манометры подключите к линии «тормозной кран-пневмоусилитель» и, когда давление будет 650-800 кПа (6.5-8.0 кгс/см²) в пневмосистеме, надавите на педаль тормоза до упора.
Давление воздуха по двухстрелочному манометру (1) должно быть таким же, как в системе. Если это не так, то следует испытать полный ход педали и свободный, затем отрегулировать их.

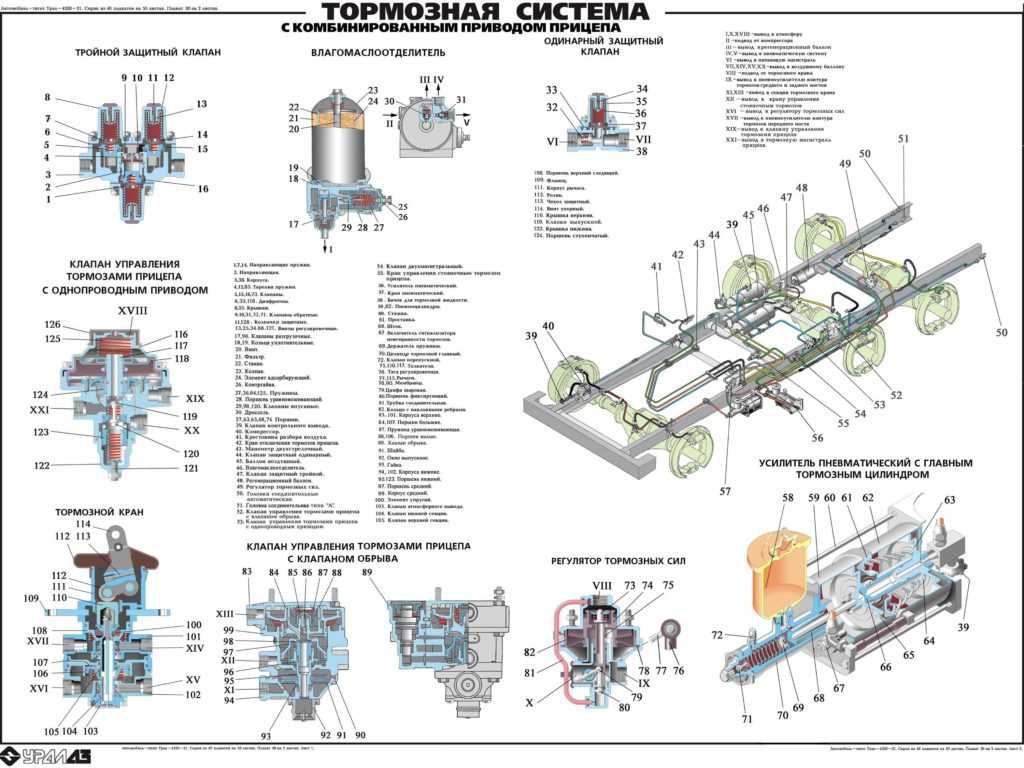

| Схема привода рабочей системы тормозов и комбинированного привода тормозов прицепа |
После этого повышайте в системе давление примерно до 800 кПа (8.0 кгс/см²), до момента, когда сработает регулятор давления 4, выключите двигатель и выпустите воздух из баллона контура тормозов переднего моста.
Когда вы нажимаете на педаль, давление должно быть на первом контрольном манометре = давлению в системе, на втором показывать ноль. Затем, нажимая на педаль тормоза, опустите давление до 500 кПа (5.0 кгс/см²) по манометру и заведите двигатель. Давление воздуха должно подниматься при давлении 560-600 кПа (5.6-6.
0 кгс/см²) в баллоне контура тормозов переднего моста. Ту же операцию проведите с контуром тормозов среднего моста и заднего.
В первую очередь, измерьте на выходе из обоих отделов тормозного крана давление и протестируйте действие тройного защитного клапана (5, см. схему).
Чтобы сделать это, контрольные манометры подключите к линии «тормозной кран-пневмоусилитель» и, когда давление будет 650-800 кПа (6.5-8.0 кгс/см²) в пневмосистеме, надавите на педаль тормоза до упора.
Давление воздуха по двухстрелочному манометру (1) должно быть таким же, как в системе. Если это не так, то следует испытать полный ход педали и свободный, затем отрегулировать их.
Следующий этап – проверка давления на соединительных головках (16, 17). Чтобы сделать это, нужно головку типа «Б» (находится в наборе инструмента с манометром) прикрепить к соединительной головке (18) типа «А».
Воздух в сжатом виде должен заполнять тормозную систему пока компрессор (29) не отключится. Контрольный манометр должен показывать давление 500-520 кПа (5.0-5.2 кгс/см²).
Затем надавите на педаль тормоза или активируйте стояночный тормоз.
Манометр должен выдать ноль. Второй шаг – проверка функционирования одинарного защитного клапана. Нужно выпустить из всех баллонов (3, 9, 27) воздух и присоединить к баллону (9) контрольный манометр.
Затем баллоны заполнить сжатым воздухом, при этом сопоставляя показания двухстрелочного манометра. Воздух в сжатом виде должен идти в баллон (9) после повышения давления воздуха до 550 кПа (5.5 кгс/см²).
Замерьте уровень давления на управляющей (16) соединительной головке и питающей (17) двухпроводного привода: давление в питающей соединительной головке = давлению воздуха в системе, в управляющей головке = 0. Давление в головке управляющей должно соответсвовать давлению в системе, когда включается стояночная система тормоза или нажимается тормозная педаль.
Чтобы пневмопривод работал хорошо, стоит сливать конденсат регулярно из баллонов с воздухом. Операция осуществляется, только если в пневмосистеме есть воздух. Зимой лучше делать это, выгнав автомобиль из теплого гаража.
В случае отрицательной температуры и стоянки автомобиля на улице нужно быть внимательнее при сливе конденсата. Если он замерз, то сначала следует разморозить эти места кипятком или паром, но никогда не используйте открытый огонь.
После этого система заполняется до условного давления сжатым воздухом.
После проведения операции по регулировке тормозов на всех колесах, установить полуоси и можно заполнять гидросистему тормозной жидкостью.
Когда начнете собирать колесные цилиндры, вам следует смазать поршень, а также внутреннюю сторону цилиндра тормозной жидкостью. Чтобы продлить защиту от коррозии колесных цилиндров, на зеркало цилиндров под колесные колпаки наложите 5 г смазки ДТ-1.
Прокачивать тормоза и заливать в систему жидкость можно только тогда, когда есть воздух в пневмосистеме (7.5 кгс/см2).
