Замена прокладки гбц своими руками

Дальнейшие действия

Если проверка дала положительный результат, не рекомендуем ездить на машине. Единственно верные маршруты — в гараж или в автосервис. Первым делом нужно попытаться устранить причины, которые вызвали поломку. С перегревом можно справиться своими силами, если восстановить работу системы охлаждения.

Без замены прокладки обойтись не получится. Нужно снять ГБЦ, осмотреть поверхность. При прогаре могут появиться зазоры и деформации. Если они глубже, чем 0,5 мм, понадобится шлифовка. Следует аккуратно удалить остатки уплотнителя, осмотреть головку и блок.

Критических повреждений нет? Значит можно аккуратно поставить новую прокладку и затянуть болты с учетом наших рекомендаций, касающихся момента и последовательности зажима.

Сколько стоит замена прокладки головки блока цилиндров?

Наиболее низкая стоимость на эту операцию для «Жигулей». В этих автомобилях системы двигателя хорошо доступны. Для замены прокладки придется демонтировать небольшое количество узлов. Помимо этого присутствуют шпонки, фиксирующие распределительные валы и цепные звездочки или ременные шкивы в определенном положении. На деталях и узлах нанесены метки, позволяющие собрать их без специальной оснастки.

Цена за работу в мастерской составляет в среднем 2000-2500 рублей. При этом еще 1500-2000 рублей уйдет на покупку запчастей, если конечно не покупать откровенную халтуру, стоящую копейки. Всего за замену прокладки планируем потратить около 4000 рублей.

Примерно в эту же сумму обойдутся работы по замене прокладки головки блока цилиндров на восьмиклапанных двигателях, например, «Восьмерок» и «Десяток». При этом следует понимать один факт, что болты крепления головки – одноразовые. Так как при монтаже они затягиваются определенным моментом, а потом доворачиваются на 90 градусов до начала деформации. Поэтому для повторного использования они уже непригодны.

Цена нового комплекта болтов составляет около 500-800 рублей. Планируемая итоговая стоимость будет составлять около 5000 рублей. Кстати приблизительно такую же сумму потребуют за работу по замене прокладки двигателя на «Ниве».

Если же у вашего автомобиля 16-клапанный мотор, например ВАЗ 2112, то конечная стоимость за работу обойдется на 1000 рублей дороже. Поэтому за все готовьтесь выложить около 6000 рублей.

Еще на 1000 рублей дороже ценятся работы по замене прокладки головки блока цилиндров на бюджетных иномарках с 16-клапанным двигателем. Сама прокладка, например для «Шевроле Лачетти», «Рено Логан», «Шкоды Фабия» может обойтись по стоимости не больше, чем для автомобиля «ВАЗ». Однако комплект болтов обойдется около 2000-2500 рублей. Поэтому в итоге готовимся отдать приблизительно 8000-8500 рублей.

На более дорогие иномарки стоимость по замене прокладки и покупки новых деталей могут сильно различаться. И многое зависит от того, в фирменный сервис вы обратитесь или нет. Например, для автомобиля «Мазда 3» и «Мазда 6» представленные цены колеблются в диапазоне от 4200, до 10500 рублей.

Можно предположить, что нижний предел может быть существенно увеличен за счет различных неполадок, выявленных при разборке. Хотя их там может и не быть, но цену за ремонт вам могут значительно поднять. В любом случае стоимость прокладки для автомобиля «Мазда» будет находиться в районе 2000-2500 рублей, а комплект болтов – 3000 рублей. Итоговую сумму, с учетом плавающей стоимости за работу не составит труда посчитать самостоятельно.

В эту же сумму за комплектующие можно вложиться, приобретая прокладку и болты для шестицилиндрового мотора «BMW 525». Цена работ по замене прокладки ГБЦ для такого автомобиля начинается с 6000 рублей. И может варьироваться в соответствии с формулировкой: «цена ремонта зависит от цены оборудования», а «BMW» никогда не относился к дешевым автомобилям.

В премиальном сегменте цены за работы и запасные части тоже стремятся вверх. Моторы дорогих автомобилей обычно включают множество дополнительных систем, делающих их рабочий цикл наиболее близким к идеалу. Но в то же время все эти новшества не делают современный автомобиль сверхнадежным. Наоборот, машина становятся менее надежной, так как установленные новшества сильно усложняют конечную конструкцию и существенно удорожают ее содержание, обслуживание и ремонт.

Однако рост стоимости расходных заменителей совсем не так велик, как цена самого автомобиля. Например, для «Мерседеса» за замену прокладки головки блока цилиндров на рядном 6-цилиндровом двигателе на специализированных сервисах потребуют от водителя 11160-12660 рублей и примерно 16880 на V-образном. Стоимость деталей, как ни странно, вполне соизмерима со стоимостью аналогичных деталей на более демократичных автомобилях, а вот цена работы на порядок выше.

Как узнать, что прокладка ГБЦ пробита

Наибольшая трудность для многих автовладельцев — определить, что причиной проблемы является именно прокладка ГБЦ.

Для проверки сделайте следующие шаги:

Заведите мотор и осмотрите его

Обратите внимание на наличие дыма из щели между головкой и самим блоком цилиндров. Во время работы не должно быть звенящих и иных подозрительных шумов, которые ранее не наблюдались

Осмотрите расширительный бак системы охлаждения, емкость для заливки смазывающей жидкости и крышку радиатора на факт появления рыжеватой эмульсии. При попадании смазывающего состава в антифриз на крышка расширительного и радиаторного бачка можно увидеть следы эмульсии. Проверьте компрессию в разных цилиндрах. Ее резкое снижение может свидетельствовать о пробитой прокладке, также читайте почему возникает разная компрессия в цилиндрах. Заведите мотор, дайте ему поработать и посмотрите на состояние выхлопных газов. Появление густого белого дыма часто свидетельствует о повреждении рассматриваемого элемента. Обратите внимание на запах дыма. Если вы используете в системе охлаждения антифриз, он будет слегка сладковатым. Проверьте уровень жидкости в расширительном бачке. Его снижение свидетельствует о проблеме. Измерьте уровень масла в двигателе. В случае попадания антифриза в систему смазки можно заметить поднятие уровня выше отметки MAX. Откройте крышку радиатора / расширительного бачка и проверьте ОЖ на факт выделения газов. Для диагностики можно использовать резиновую перчатку или пакет (на этом подробно остановимся дальше).

Дополнительно обратите внимание на признаки пробитой прокладки, о которых упоминалось в начале статьи

Причины замены головки блока цилиндров

Самая распространённая поломка – это деформация плоскости стыка ГБЦ с двигателем (в народе говорят «головку повело»). Появляется она из-за перегрева двигателя. В редких случаях плоскость можно отшлифовать, но из-за того, что точность касания рассчитывается в нанометрах, головку блока рекомендуют сразу менять.
Появление трещин в системах ГБЦ приводит к разгерметизации и нарушениям в работе всего двигателя: охлаждающая жидкость попадает в камеру сгорания или в масло, газы – в систему охлаждения.
Вторая по популярности причина замены ГБЦ – это износ газораспределительного механизма, который случается из-за «масляного голодания» двигателя. Это состояние появляется в следующих случаях:
- низком уровне масла;
- неисправностях в системе смазки;
- износе масляного насоса или подшипников скольжения коленвала.
Характерный симптом «масляного голодания» — шум в головке блока. Следить за давлением масла помогает умная система контроля, которая сигнализирует о неисправностях красной лампочкой в виде маслёнки на приборной панели.

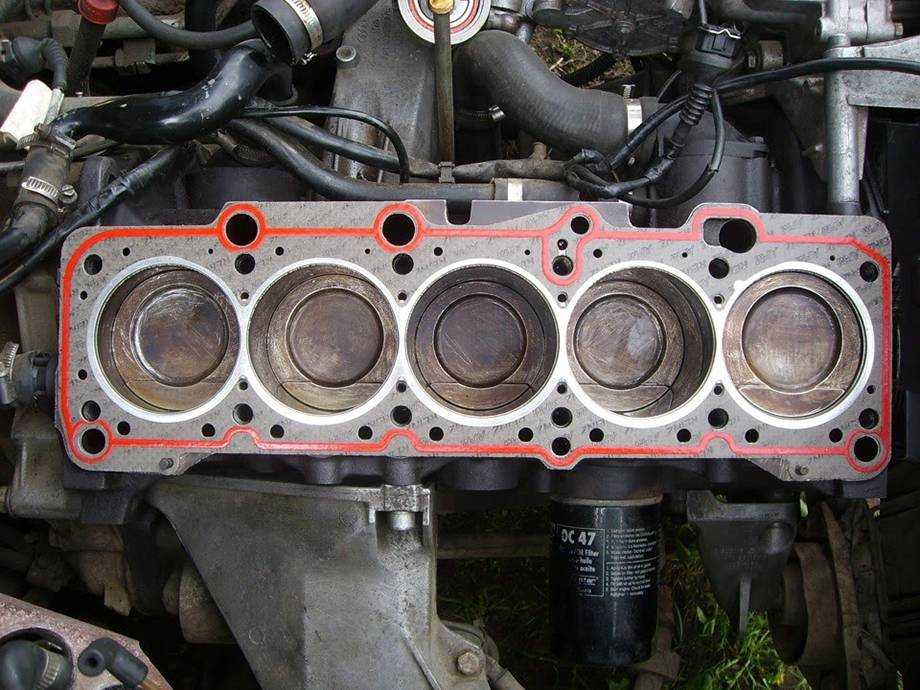

Прокладка головки блока цилиндров. Показания для замены

Одной из самых важных прокладок в автомобиле считается ГБЦ. Находясь в стыке между головкой блока и самим блоком цилиндров, она помогает сохранять герметичность в системе двигателя.

Вот некоторые «симптомы», которые могут говорить о её износе:

Подтекание масла или охлаждающей жидкости в месте соединения ГБЦ и блока цилиндров.
Появление на масляном щупе белой субстанции.
Выхлопной газ становится белого цвета (антифриз попадает в газораспределительную систему).
Видны пузырьки в радиаторе или в расширительном бачке.

Когда объём охлаждающей жидкости уменьшается, а видимой течи нет, или повышается уровень масла – это прокладка ГБЦ требует замены.

! Повторно прокладку ГБЦ устанавливать нельзя, так как даже неизношенная, она теряет свойство герметичности. Поэтому, при каждом вскрытии ГБЦ меняют и прокладку.

ГБЦ: виды поломок, причины их возникновения, способы устранения

советы водителю и не водителю » Правильно эксплуатируем автомобиль ГБЦ: виды поломок, причины их возникновения, способы устранения

Головка блока цилиндров – это важная деталь двигателя любого автомобиля, потому как именно от нее зависит эффективность сгорания топлива в цилиндрах, соответственно, мощность и качество работы мотора. Но, как любой другой узел ГБЦ со временем изнашивается, требуя незамедлительного ремонта. Его сегодня осуществляет множество специализированных компаний, остается только подобрать ту, которая восстанавливает головки блока цилиндров необходимых моделей транспортных средств. Мы рекомендуем ознакомиться с содержанием страницы https://importpart.com.ua/index.php?p=1316. Это сайт компании, специализирующейся на поставке комплектующих для автомобилей и спецтехники, а также на выполнении ремонтных работ. Тут вы сможете найти много полезной информации.

Основные неисправности ГБЦ и методы их устранения

Если вы обладаете специальными навыками в выполнении ремонта двигателей, в частности, ГБЦ, можете справиться с работой самостоятельно, следует внимательно рассмотреть все возможные причины неисправной работы узла и способы их устранения:

Появление дефектов привалочной плоскости ГБЦ. Причинами их возникновения могут стать: продолжительная работа мотора; перегрев двигателя; использование некачественной охлаждающей жидкости. Для устранения неисправности потребуется выполнить механическую обработку плоскости. При этом, нужно провести диагностику системы охлаждения, если будет необходимость – заменить техническую жидкость;
Наличие трещин на ГБЦ или отдельных ее элементах. Из основных причин выделяют интенсивную эксплуатацию мотора и его перегрев, а также ошибки в порядке затяжки креплений, допущенные при монтаже узла. Если трещины мелкие и производитель допускает их наличие, можно продолжить эксплуатацию комплектующей. Но, во всех остальных ситуациях придется выполнить замену поврежденного узла;
Износ направляющих втулок клапанов. К его причинам относят значительный пробег двигателя, использование некачественного либо загрязненного моторного масла, а также наличие примесей горючего в масле, что способствует разжижению последнего. В процессе устранения проблемы понадобится заменить втулки, а также проверить работоспособность системы охлаждения и состояние моторного масла. При необходимости масло нужно заменить;
Износ седел клапанов. Тут причиной может стать заправка автомобиля некачественным горючим, существенный пробег мотора, ошибки при установке опережения зажигания. Чтобы справиться с проблемой нужно выполнить правку или замену седел. Обязательно проверить системы зажигания и питания, при необходимости выполнить восстановительные работы;
Разрушение резьбы, располагающейся в отверстиях ГБЦ. Причин всего несколько. Это может быть неверная затяжка болтов или свечей, систематический перегрев мотора. Чтобы устранить неисправность, нужно высверлить старую резьбу, выполнить монтаж футорок. Спасет положение нарезание новой резьбы. Она будет отличаться увеличенным размером.

Следует помнить, что любые неисправности ГБЦ приведут к нарушению работы двигателя, спровоцируют дополнительные поломки. Поэтому, если вы сомневаетесь в том, что сможете выполнить качественный ремонт самостоятельно, обратитесь к профессионалам. Мастера гарантируют оперативное и результативное восстановление узла, с легкостью проведут его замену при наличии такой необходимости. Ольга Москаленко www.autoorsha.com

Категория: Правильно эксплуатируем автомобиль

Просмотров: 19280 Дата публикации: 10.03.16

Читаем далее наш автожурнал:

— Обзор автомобиля KIA Rio — Выгода кредита под залог авто, оформленного в автоломбарде — Охота в Беларуси и особенности ее организации — Что нужно знать о ремонте АКПП — Международные грузоперевозки с Шатл-Логистик — Как заменить ПГУ на МАЗ? — Когда пригодится аренда автокрана? — Грузовое такси в Полтаве – как правильно выбрать? — Нюансы выбора электровелосипеда — Штатная магнитола Ford — почувствуйте себя в комфорте за рулём — Как обманывают покупателей в автосалонах — Автозаправки А-100 в Беларуси — Чип тюнинг и оборудование для его выполнения — Поломка транспортного средства в дороге: что делать? — Внедорожный «монстр»: Mercedes-Benz G 500 4х4 — Нужен ли мотоэскорт на свадьбе — Как продать свой автомобиль — Правильный выбор аккумулятора. Советы специалиста — Преимущества покупки б/у автомобиля Honda из США

Повреждения деталей ЦПГ и их причины

При работе ДВС в системе поршень-гильза происходят обратно-поступательные движения с высокими значениями скоростей, а также огромными нагрузками. Ненадлежащее техническое обслуживание может привести к ускоренному износу элементов и вызвать частичную техническую неисправность двигателя или вовсе полный отказ.

В большинстве случаев диагностика позволяет выявить лишь малую часть проблем. Определить техническое состояние и причины поломки можно при осмотре отдельных компонентов, что поможет сделать приведенная ниже информация.

Повреждения гильзы цилиндра

Деформация цилиндра

Неравномерная или ненадлежащая затяжка головки блока
Ненадлежащее состояние поверхностей головки и блока
Грязная или повреждённая резьба крепежа головки блока
Несоответствующая прокладка головки блока
Отложения в системе охлаждения
Некачественная посадка бурта гильзы, несоответствующее выступание гильзы, ненадлежащее состояние нижнего посадочного места гильзы
При сухих гильзах слишком слабая посадка гильзы так же вредна, как и слишком тугая
В посадочных местах блока при сухих гильзах возникает контактная коррозия, посадочное место должно быть тщательно обработано для обеспечения прилегания гильзы по всей площади.
Отдельно стоящие цилиндры воздушного охлаждения должны быть строго параллельны блоку и головке, при единой головке цилиндры должны быть одинаковой высоты, очень важна исправность воздуховодов.

Отрыв бурта гильзы цилиндра

Некачественно обработано посадочное место гильзы в блоке
Не соблюдены предписанные порядок и моменты затяжки
Применены прокладки несоответствующей толщины

Кавитация

Не соблюдён зазор поршень/цилиндр (установлены б/у поршни)
Ненадлежащая посадка гильзы в блоке
Пониженное давление в системе охлаждения
Ненадлежащее качество охлаждающей жидкости

Повреждения поршня

Эрозия материала на днище поршня (дизельный двигатель)

Неисправная форсунка
Неисправный нагнетательный клапан в топливном насосе высокого давления
На форкамерных двигателях — дефект форкамеры

Эрозия на днище и жаровом поясе поршня (бензиновый двигатель)

Качество топлива не соответствует степени сжатия двигателя, бензин в дизельном топливе, масло в камере сгорания

Ненадлежащий угол опережения зажигания Негерметичные выпускные клапаны
Значительное количество нагара в камере сгорания
Слишком высокая температура впускного воздуха, общий перегрев

Прихват от перегрева, в основном на головке поршня

Эксплуатация необкатанного двигателя с высокими нагрузками
Повышенная температура в камере сгорания из-за неисправности системы питания
Неисправность системы охлаждения

Разрушение перемычек между канавками поршневых колец (дизельный двигатель)

Неисправная форсунка
Низкая компрессия в цилиндре
Дефект форкамеры
Неправильное или чрезмерное пользование пусковыми средствами
Цилиндр при неработающем двигателе заполнился водой или топливом (гидроудар)

Трещины на днище и вокруг камеры сгорания в поршне

Неисправность системы питания
Дефект форкамеры
Перегрев двигателя
Неисправность моторного тормоза

Износ поверхностей из-за избытка топлива в камере сгорания

Избыток топлива в камере сгорания в дизеле из-за неисправности топливной системы
Пониженная компрессия
На дизелях ненадлежащий зазор между поршнем и головкой

Задиры при недостаточном зазоре между поршнем и цилиндром

Ненадлежащая обработка блока при ремонте — диаметр цилиндра меньше допустимого размера
Головка блока перетянута или затянута неравномерно, повреждена или загрязнена резьба на элементах крепления головки к блоку цилиндров, не смазаны опорные места для гаек и болтов в головке
Имеются повреждения привалочных поверхностей блока цилиндров и головки блока
Некачественная прокладка головки блока
Деформация цилиндров из-за неравномерного охлаждения — накипь или грязь в системе охлаждения
Не подготовлены посадочные места для гильз в блоке
Нагружение двигателя без предварительного прогрева

Задиры на боковой поверхности поршня рядом с бобышками

Нагружение двигателя без предварительного прогрева
Деформация цилиндра при перегреве двигателя
Недостаточный зазор между пальцем и бобышкой поршня

Сухой прихват на юбке (недостаток масла)

Неисправность системы смазки или полное отсутствие масла в двигателе
Недостаточное разбрызгивание масла из-за малого зазора в шатунных вкладышах

Задиры на поршне только с одной стороны

Воздушные и паровые пробки в системе охлаждения из-за выхода из строя термостата или водяного насоса, а также загрязнения в полости охлаждения в блоке, приводят к местному перегреву и прекращению охлаждения

Задиры на боковой поверхности (сухой прихват)

Неисправности системы охлаждения

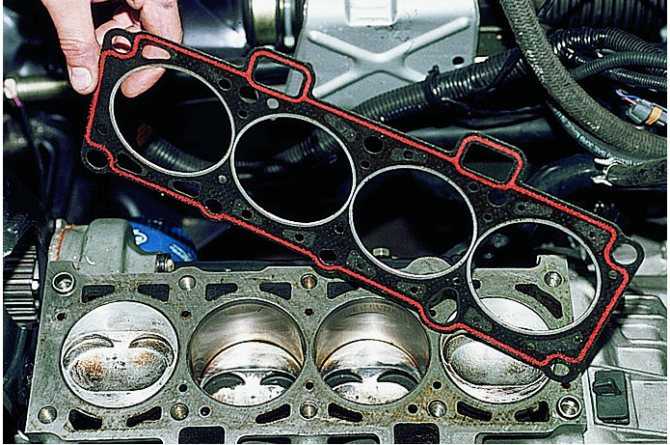

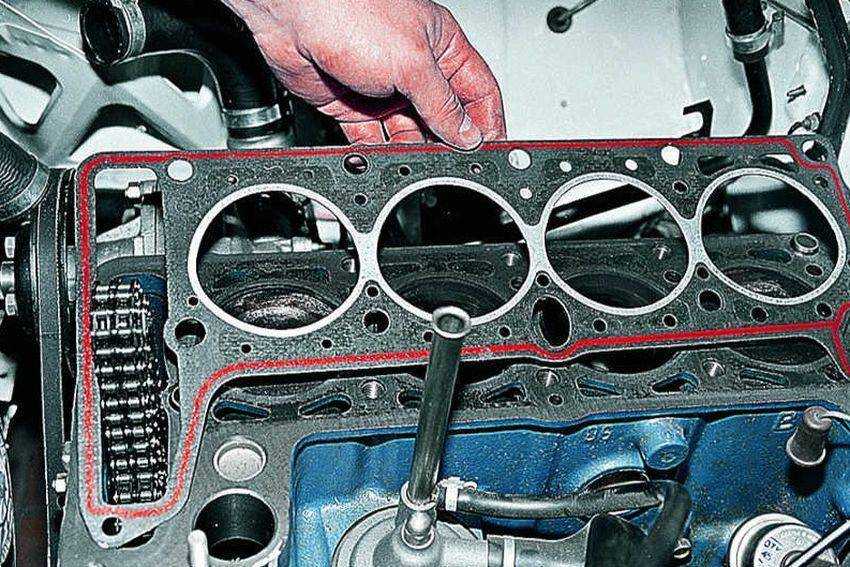

Как менять прокладку головки блока цилиндров правильно

Начнем с того, что снятие головки блока цилиндров на некоторых моторах является сложной и трудоемкой процедурой, которая требует слива техжидкостей, демонтажа отдельных агрегатов и узлов. При замене прокладки ГБЦ необходимо убедиться в том, что головка имеет максимально ровную плоскость прилегания к блоку цилиндров.

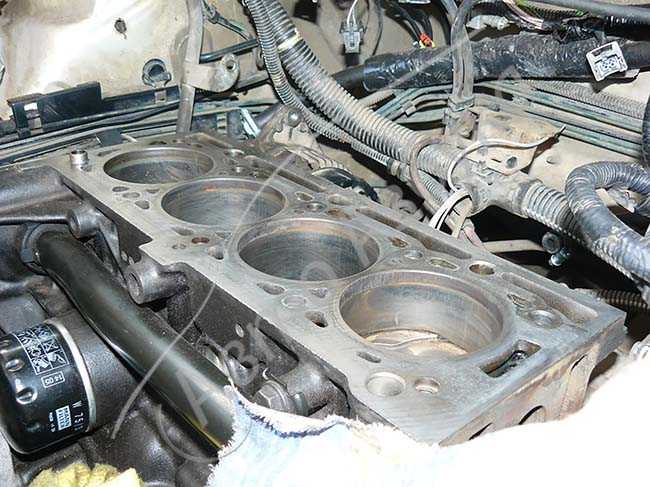

На прилегающих поверхностях не допускается наличие грязи, глубоких царапин и других дефектов. Если головка блока шлифовалась, тогда необходимо отдельно учитывать толщину снятого слоя с прилегающей поверхности.

В обязательном порядке необходимо соблюдать рекомендуемую последовательность и усилие во время затяжки болтов ГБЦ. Для получения точных данных завод-изготовитель двигателя и производители прокладок головки блока цилиндров предоставляют схему, по которой необходимо производить затяжку крепежей. Также указывается рекомендуемое усилие (момент) затяжки. Добавим, что при замене прокладки ГБЦ рекомендуется также заменить болты крепления. После выкручивания при последующей затяжке с должным усилием старые шпильки не выдерживают нагрузки, в результате чего болт ломается.

В том случае, если шпилька ГБЦ обломалась, но прокладка не прогорела, тогда отломанную часть необходимо выкрутить. После этого болт в обязательном порядке меняется на новый. Для удаления сломанного болта можно воспользоваться простым способом, который предполагает приваривание при помощи сварки к остатку болта металлической трубки. Указанная трубка должна иметь меньший диаметр сравнительно с болтом. Трубка прикладывается к сломанной шпильке и обваривается изнутри. На верхнюю часть трубки можно также наварить гайку, после чего без особых трудностей удается выкрутить сломанную шпильку.

https://youtube.com/watch?v=UUUvEQXUK1M

Нужно ли протягивать ГБЦ после замены прокладки

Как уже было сказано выше, в процессе замены прокладки повышенное внимание уделяется болтам крепления, а также правильности затяжки. Головку необходимо затягивать только с рекомендуемым усилием по четко определенной схеме (последовательности). Перетяжка или недостаточное затягивание являются недопустимыми

Перетяжка или недостаточное затягивание являются недопустимыми.

Перетянутые болты ГБЦ могут привести к тому, что произойдет отрыв головки крепежного болта. Потеря прижимного усилия будет означать, что головка блока не прилегает достаточно плотно, происходит потеря герметичности и прокладку снова пробивает.

Что касается протяжки ГБЦ после замены прокладки, данную процедуру желательно провести после нескольких десятков километров пробега. Водитель на протяжении этого времени обязан внимательно следить за двигателем и его работой. Мотор с новой прокладкой должен устойчиво работать во всех режимах, выхлоп должен быть чистым, рабочая температура двигателя не превышать допустимую.

Головку нужно обязательно протянуть в том случае, ели замечены потеки в области стыка с блоком цилиндров. Для этого необходимо воспользоваться динамометрическим ключом и произвести затяжку с тем усилием, которое рекомендуется производителем автомобиля для протяжки головки на конкретном двигателе.

Неровная работа двигателя (троение)

Это самый распространенный симптом пробитой прокладки ГБЦ. Если пробой происходит между цилиндрами, то единственным проявлением неисправности будет неровная работа. Выглядит этот пробой вот так:

Понять, что пробита прокладка между цилиндрами, поможет компрессометр (в случае пробоя прокладки между цилиндрами в двух цилиндрах компрессия будет снижена).

Крайний случай такого пробоя прокладки — прострел наружу. В этом случае двигатель будет работать очень шумно, и в месте пробоя, из-под головки будут идти выхлопные газы. Не понять то, что пробита прокладка, в этом случае просто невозможно.

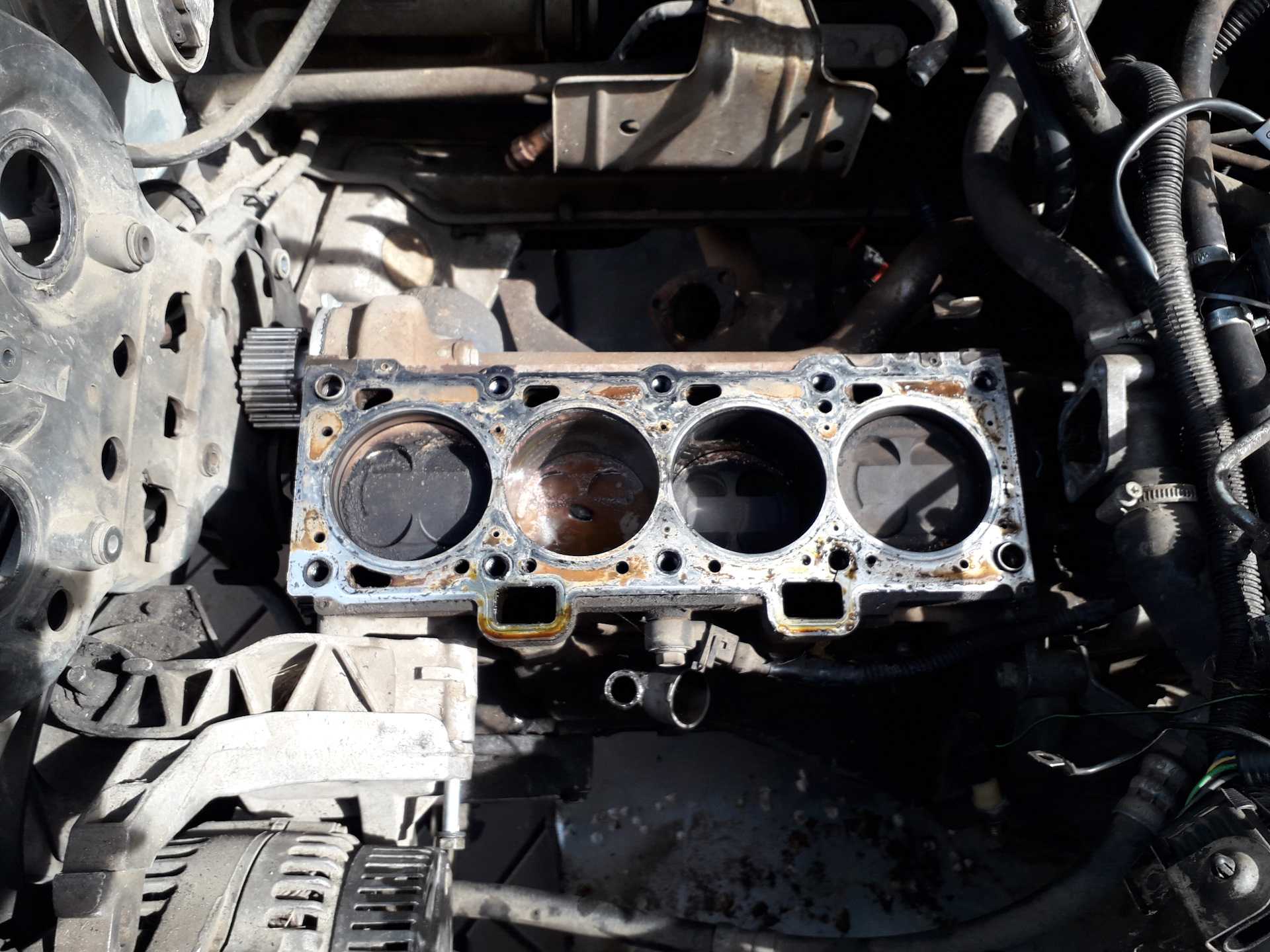

Прогар прокладки между двумя соседними камерами сгорания

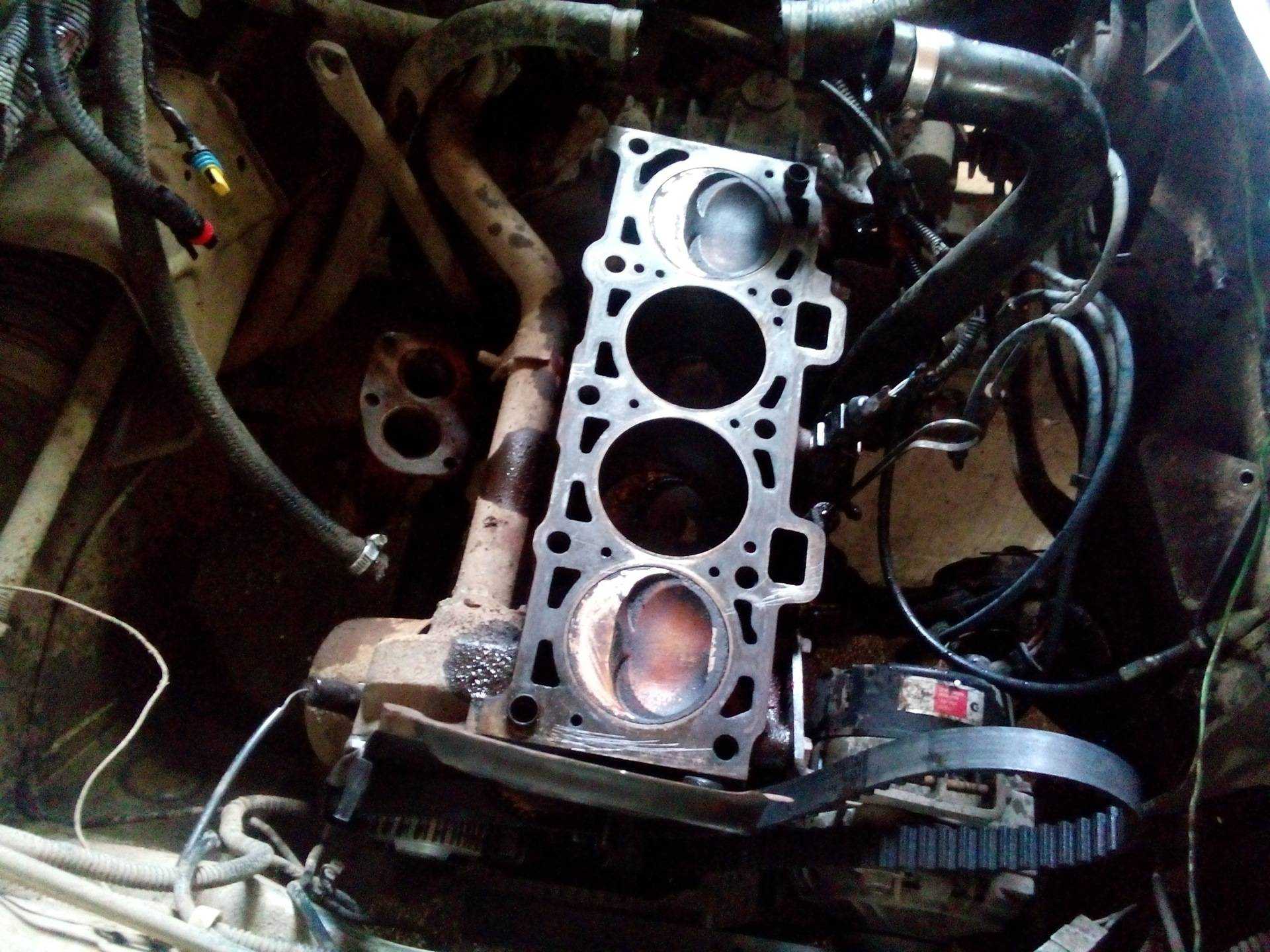

Прогар прокладки между 2 и 3 цилиндром. Ожидаемо, так как компрессия в них упала.

Отдельно стоит отметить случай, когда прокладка прогорает между двумя соседними камерами сгорания. Явных, визуальных признаков такого прогара нет.

Зато есть симптомы, говорящие о прогаре такого характера — снижение мощности двигателя, высокий расход топлива, трудный пуск при полностью исправных системах зажигания, питания и отрегулированном газораспределительном механизме.

Диагностика

Замер компрессии

В случае пробоя прокладки компрессия в двух соседних цилиндрах будет на порядок ниже номинальной, что говорит о пробое.

В этом случае при замене прокладки стоит внимательно изучить место прогара, возможно, там появилась раковина или микротрещина, а она и дальше будет вызывать прогар прокладки именно в этом месте.

Итоги

В завершение еще раз отметим, что при выявлении признаков пробитой прокладки ГБЦ необходимо сразу ехать на СТО для замены или сделать работу самостоятельно.

Важно не просто поменять поврежденный элемент, а найти причину неисправности. К примеру, если это перегрев двигателя, необходимо сначала справиться с проблемой, а уже потом ставить новую прокладку ГБЦ

Во время замены следуйте рекомендациям производителя в плане последовательности действий и момента затяжки, ведь при нарушении этих правила изделие долго не прослужит. Но в таких делах правильным будет найти хорошего спеца и все работы доверить ему.
