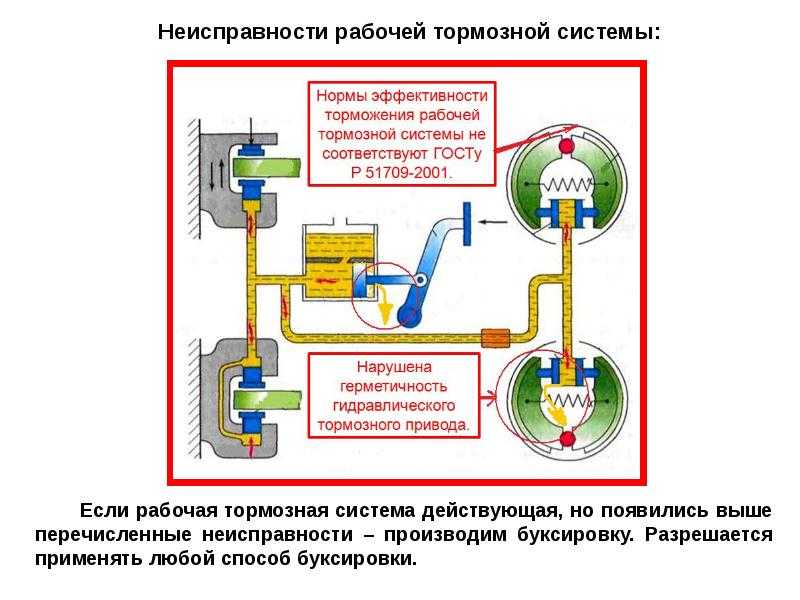

Рабочая тормозная система

Назначение и устройство

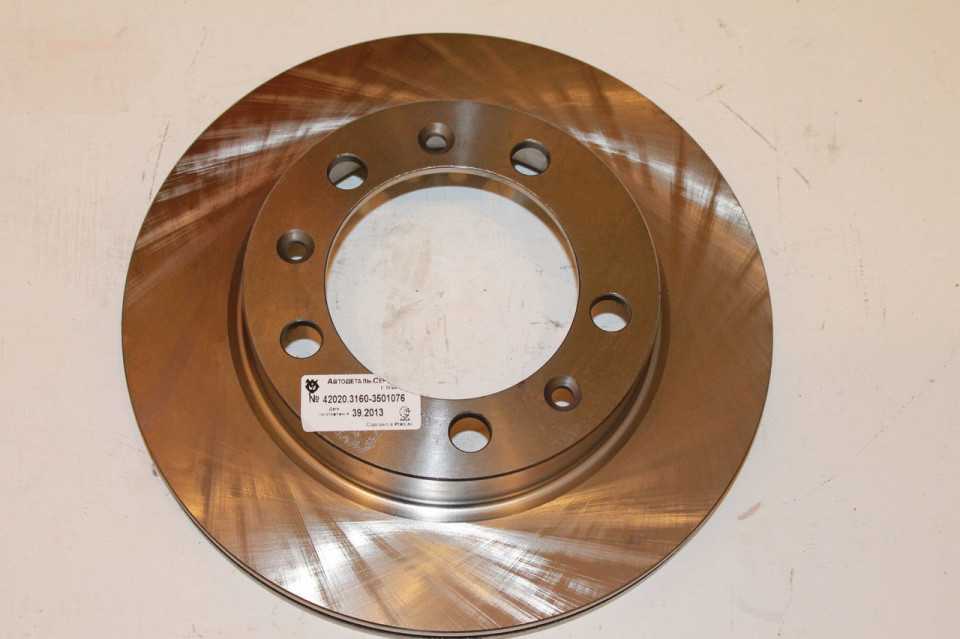

Тормозной передний диск представляет собой стальную плоскую конструкцию, которая вращается вместе с колесом. Над ним размещается суппорт, который и выполняет функцию торможения, а вместе с ним и останавливается колесо. В процессе трения дисков о колодки суппорта, происходит нагревание обоих элементов. Но если колодки имеют специальный фрикционный слой, то стальной диск ничем не покрывается, он изготавливается из чугуна. Охлаждаются передние устройства за счет конвекции воздуха. Когда он нагревается, то ухудшается момент торможения, поэтому от нагрева необходимо избавляться. Для этого выпускаются специальные передние тормозные изделия, на конструкции которых имеются отверстия, и сквозь них проходит воздух, охлаждая изделие.

На внедорожнике УАЗ Патриот с завода устанавливаются штатные тормозные изделия, в конструкции которых отсутствуют отверстия. Ориентировочный срок эксплуатации штатных изделий составляет около 40-50 тысяч км пробега, но — это также зависит и от характера вождения. На Патриоте, который эксплуатируется в условиях бездорожья, диски чаще приходят в негодность и требуют замены.

Особенности

В ходе эксплуатации, передние тормозные агрегаты имеют свойство к изнашиванию, поэтому следует контролировать их размеры и эксплуатационные показатели. Для внедорожника УАЗ Патриот размеры тормозных дисков составляют:

1. Толщина — 25 мм;
2. Минимальная толщина — 23 мм;
3. Торцевое биение допустимое — 0,12.

Размеры характеризуют эксплуатационные особенности устройства, поэтому если они не соответствуют нормам, то требуется замена изделия на внедорожнике УАЗ Патриот. Диаметр изделий составляет 300 мм, поэтому во время приобретения необходимо знать и этот размер. Чтобы узнать размеры этих устройств, достаточно снять передние колеса и с помощью штангенциркуля произвести замеры. Если размеры отличаются от стандартных, то диск ремонту не подлежит и его следует немедленно заменить. Так как эксплуатация автомобиля с неисправной тормозной системой запрещена.

В последнее время все большей популярностью пользуются передние диски производства Fenox для автомобиля УАЗ Патриот. Это белорусская компания, которая занимается изготовление комплектующих для разных моделей авто. На торцевой части изделий имеются специальные отверстия, которые предназначены для скорейшего отвода тепла, образовывающегося при трении. Таким образом, продлевается срок эксплуатации устройств и составляет 60 тысяч км пробега. Стоимость комплекта составляет около 4000 рублей. Размеры диска соответствуют нормам и, помимо этого, производитель гарантирует высокую степень коррозийной стойкости.

Замена устройства

Замена изделий на внедорожнике УАЗ Патриот производится в случаях, когда размеры диска не соответствуют нормам, на поверхности имеются задиры, сколы, дефекты и прочие виды износа. Изделия подлежат ремонту, но только в том случае, если после шлифования размеры не будут ниже допустимых. Но зачастую проще заменить диски, нежели после ремонта откатать еще максимум 10-15 тысяч и снова приступать к повторной замене.

По стандарту, запрещено эксплуатировать авто, если размер диска менее 23 мм, но на самом деле прибегают к такому процессу, когда устройство изношено менее 20,4 мм. Обязательно замена осуществляется комплектом, но, ни в коем случае, не один, даже если его размеры в норме. Также следует произвести и замену колодок на новые.

Процесс замены состоит из следующих действий:

1. Извлекается переднее колесо.
2. Извлекается механизм суппорта комплектом. Отсоединять шланг не нужно. Шланг необходимо зафиксировать проволокой так, чтобы он не перекрутился в ходе следующих действий.
3. Вывинчиваются три винта крепления устройства к ступице.
4. После этого, можно извлечь диск. Для его снятия можно воспользоваться ударной отверткой.
5. Далее осуществляется замена устройства и установка деталей в порядке обратном снятию. Не забудьте совместно заменить колодки на суппорте.

Прежде чем устанавливать диск и ступицу на место, следует удалить с привалочных поверхностей все загрязнения и мелкие дефекты.

Аналогичным образом осуществляется замена изделия с другой стороны автомобиля УАЗ Патриот.

Подводя итог, по стандарту следует подвести черту и заметить, что исправность тормозных передних дисков не менее важна, чем иных составных деталей системы. Ведь если неисправен двигатель, то автомобиль попросту не поедет, а неисправность тормозной системы проявляется только на ходу, когда срочно требуется произвести остановку. При отказе рабочей системы, в экстренных случаях необходимо воспользоваться ручником, но следует учитывать, что при высокой скорости такое скорости такое торможение повлечет за собой занос.

Прокачка тормозов УАЗ-3151

Заполнение гидропривода производите только специальной тормозной жидкостью согласно указаниям таблицы смазывания в следующем порядке:

1. Проверьте герметичность всех соединений гидропривода и состояние гибких шлангов.

2. Поднимите капот (снимите облицовку радиатора на автомобиле семейства УАЗ–3741) и отверните крышки бачков главного цилиндра. Заполните бачки тормозной жидкостью.

Рис 1. Привод рабочей тормозной системы УАЗ-3151

3. Снимите с перепускного клапана тормозного цилиндра правого заднего тормозного механизма резиновый колпачок и наденьте на клапан резиновый шланг длиной около 400 мм. Другой конец шланга опустите в стеклянный сосуд емкостью не менее 0,5 л, заполненный тормозной жидкостью (рис. 2).

4. Отверните на ½ – ¾ оборота перепускной клапан, после чего несколько раз нажмите на педаль. Нажимайте на педаль быстро, отпускайте медленно. Жидкость под давлением поршня главного тормозного цилиндра будет заполнять гидропривод и вытеснять воздух. Прокачку производите до тех пор, пока не прекратится выделение пузырьков воздуха из шланга, опущенного в сосуд с тормозной жидкостью. Во время прокачки доливайте тормозную жидкость в бачки главного тормозного цилиндра, не допуская обнажения их дна, чтобы в систему вновь не попадал воздух. В течение всей операции по заполнению конец шланга держите погруженным в жидкость.

Рис 3. Привод рабочей тормозной системы УАЗ-3741

5. Плотно заверните при нажатой педали перепускной клапан колесного цилиндра, снимите шланг и наденьте колпачок. Прокачку гидропривода производите не только при заполнении его жидкостью, но и в случае разгерметизации гидропривода рабочего цилиндра задних тормозных механизмов

6. Произведите прокачку тормозного цилиндра заднего левого тормозного механизма, затем регулятора давления и тормозных цилиндров передних тормозных механизмов. На тормозных механизмах передних колес прокачивается сначала нижний, а затем верхний цилиндр.

7. Выключите сигнальное устройство, для чего сделайте следующее:

– отверните перепускной клапан правого или левого рабочего цилиндра задних тормозных механизмов;

– плавно нажмите на педаль до выключения сигнальной лампы на панели приборов; если сигнальная лампа мигнет, то это будет означать, что поршни сигнализатора прошли нейтральное положение, и поэтому операцию надо повторить сначала, но только отворачивая перепускной клапан переднего колеса;

– заверните клапан при нажатой педали.

После прокачки всех тормозных механизмов долейте жидкость в бачки главного тормозного цилиндра до уровня на 15–20 мм ниже верхних кромок наливных отверстий. Плотно заверните крышки.

Не доливайте в главный тормозной цилиндр жидкость, собираемую в стеклянный сосуд при прокачке. Если тормозная жидкость в системе грязная, слейте ее и заполните систему свежей жидкостью. Не нажимайте на педаль при снятом тормозном барабане, так как под давлением в гидроприводе поршни будут выжаты из колесных цилиндров и жидкость вытечет наружу. После заполнения системы жидкостью проверьте автомобиль на торможение. При правильной регулировке рабочих тормозных механизмов и правильно выполненной прокачке гидропривода полное торможение должно происходить в пределах ½ – 2/3 хода педали, после чего нога должна ощущать «жесткую» педаль.

Ремонт ВУТ и главного тормозного цилиндра УАЗ Хантер 31519

Симптомы неполадки:

Педаль тормоза вдруг стала мягкой, но не то чтобы сразу проваливается, а при первом нажатии плавно уходит вниз до упора. Машина при этом плавно снижает скорость. При повторном нажатии педаль более жесткая, машина почти нормально тормозит (с учетом того, что пока-что сзади барабаны), но педаль потихоньку доходит до упора.

Осмотр УАЗа:

1. Тормозная жидкость из бачка не уходит. 2. Визуальный осмотр тормозных магистралей и шлангов подтечек не выявил. 3. Главный тормозной цилиндр сухой. 4. Проверка состояния передних тормозных колодок показала: износ колодок 15-20% 5. Проверка состояния задних тормозных колодок пока еще не производилась. 6. У пациента присутствует “колдун” (с завода).

Проведенные процедуры:

Сегодня была проведена процедура прокачки тормозной системы. Прокачаны все четыре колеса. Израсходована одна бутылка тормозной жидкости DOT4, объемом 455 мл. До прокачки бачок с тормозной жидкостью был на уровне MAX. При условии, что по “Букварю” “Хантера” в системе гидропривода тормозов 0.6 литра тормозухи, можно предположить, что система прокачана полностью, воздух в системе отсутствует. Лечение не помогло.

Было подмечено, что при прокачке тормозная жидкость из клапанов выпуска воздуха передних тормозов выходила под давлением (напористой струйкой) и в большом объеме. При прокачке задних тормозов (при том же количестве “качков”) напор был слабый, объем вытекающей жидкости меньше, чем с передних). Может, это нормально, но для правильной постановки диагноза может пригодиться.

совместной заменой вакуумного усилителя и главного тормозного цилиндра.

Очень много положительных отзывов, и даже восторгов со стороны УАЗоводов, сыскал ВУТ производства ОАО “Автодеталь-сервис” Это не реклама!Решено – покупаю ВУТ и ГТЦ именно АДСовские. Искать в Коломне такой ВУТ я даже не пытался, поскольку вероятность “крайне мала” (с) и ценник будет “конским”. Надо ехать в столицу… Ранним морозным утром сажусь в электричку до Москвы. Вагоны полны людей, для которых два с половиной часа поездки до “Нерезиновой” – всего лишь рабочие будни. Купив всё необходимое, возвращаюсь в провинцию. Итак: 42020.3151-3510010 – Вакуумный усилитель тормозов ОАО “АДС” – 2410 руб.

Вакуумный усилитель тормозов

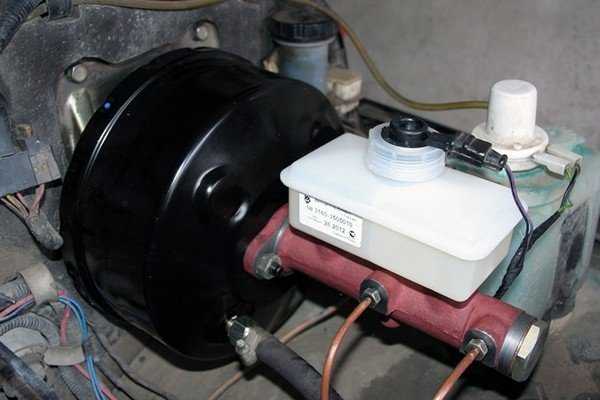

3160-3505010 – Цилиндр тормозной главный ОАО “АДС” – 1240 руб.

Цилиндр тормозной главный

3160-3506060 – Шланг тормозной передний “Fenox” (АДС не было) – 340 руб. за две штуки. Всегда полезно иметь в запасе.

Общий вид покупки

Ясным субботним днём едем с другом в гараж, чтобы вплотную заняться тормозами

Переходим, непосредственно, к ремонту:

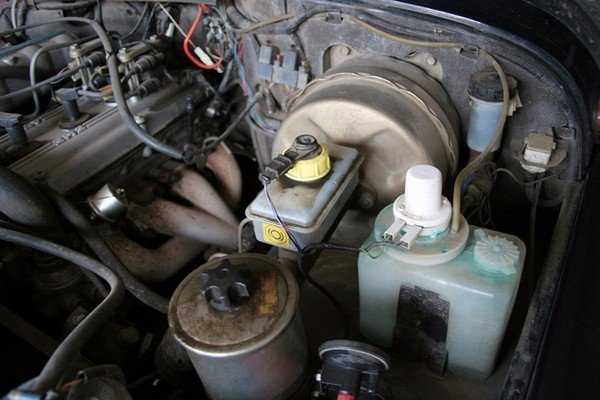

Натюрморт со старым ВУТом

Подтёки на шланге обратного клапана – случайно пролитая тормозная жидкость, а не дефект тормозной системы.

Изучив “Букварь”, снимаем старый ВУТ и ГТЦ.

Старый ВУТ раза в два тяжелее нового. Почему?

Освободившееся подкапотное пространство

Пользуясь народными советами, медные магистрали, после откручивания от ГТЦ, были закрыты защитными резиновыми колпачками, снятыми с клапанов выпуска воздуха суппортов. После установки ГТЦ, наполняем бачок тормозной жидкостью, пару раз давим на педаль тормоза, до момента, когда жидкость потечет из выпускных каналов, а уж только потом прикручиваем медные магистрали. Это позволяет избежать большой воздушной пробки на выходе из ГТЦ.

Новые детали на своём месте

Каких либо сложностей, при замене ВУТа и ГТЦ не возникло, неожиданные сюрпризы подстерегали нас при прокачке тормозов. Далее, действуя по тому же “букварю”, при работающем на режиме холостого хода двигателе, прокачиваем тормозную систему: задний правый, задний левый тормозные механизмы, передний контур регулятора давления, передний правый, передний левый тормозные механизмы. Так вот, при попытке прокачать задний левый тормозной механизм, мы столкнулись с тем, что тормозная жидкость из клапана выпуска не поступала. Внимательный осмотр магистрали выявил причину неисправности – пережатая медная трубка. При неприятном стечении обстоятельств (просевшие рессоры + элементы пересеченной местности) чулок моста “встречается” с трубой резонатора, и как назло, в точке столкновения проходит медная трубка тормозной магистрали. Удар – и трубка сплющена. Поскольку в гараже нет склада с запасными частями, а день близится к концу, принимаем решение аккуратно устранить неисправность с помощью ударных инструментов и… нежности))). Неисправность устранена, но состояние трубки доверия не внушает, поэтому эта часть магистрали впоследствии будет полностью заменена.

Трос ручника буханки

Если этот элемент механизма стояночного тормоза приходит в негодность, это становится заметно по неполадкам с рычагом ручника – он перестает опускаться, и колодки не разводятся.

Для исправления проблемы потребуется заменить тросик ручника.

При покупке троса стоит внимательно исследовать материалы, использованные для его обмотки – если чехол троса изготовлен из пластика, то он порой может сползать и собираться примерно в средине троса, что приводит к клину троса в кожухе.

Читать дальше: Авто ваз все модели

Для того, чтобы таких проблем не возникло, владельцы УАЗА буханки советуют аккуратно снять пластиковую обмотку, собрать всё вниз, смазать трос маслом или тормозной жидкостью, обжать наконечник, проварить всю конструкцию кемпинг сваркой и обточить.

Порядок прокачки тормозов уаз 469

Взаимосвязь между безопасностью и способностью вовремя остановиться, очевидна, по этой причине прокачка тормозов УАЗ буханка, процедура, не требующая отлагательств. Не стоит забывать, что правильность выполнения и подход напрямую связаны с жизнью водителя и пассажиров, эксплуатирующих транспорт. Такими понятиями не пренебрегают, поэтому изучение инструкции перед выполнением манипуляций – условие обязательное.

Что касается автомобилей марки УАЗ (452, 469), модели получили всенародную любовь и признание за неприхотливость и выносливость. Первый известен, как транспорт неотложной службы, газового хозяйства, и др.

Второй, массово использовали на участках, требующих повышенной проходимости.

УАЗ-452 «Буханка»:

Обслуживание и ремонт тормозной системы

Тормозная система УАЗ-452 включает элементы гидравлики и механики. Первым признаком неисправности является «провал» педали сцепления — давление в системе ниже нормы.

Причина проблемы может быть разная:

• в контур попал воздух;
• нарушена целостность и герметичность трубопровода;
• не долита вовремя жидкость;
• выход из строя механизмов контура.

Как прокачать тормоза

После того как пропали тормоза, вне зависимости от выполненных работ, прокачка тормозов УАЗа — необходимое действие.

Предварительно очищают клапаны на всех четырех колесах от грязи. Одновременно можно проверить состояние трубок, шлангов и соединений на предмет механических повреждений и утечек. Для этого производятся следующие действия:

• Доливают в бачок до о или чуть больше тормозную жидкость. Уровень нужно контролировать на протяжении всей работы, иначе в систему вновь попадет воздух.
• Для клапанов требуется подобрать подходящую по диаметру пластмассовую или резиновую трубку, длина которой должна позволить опустить второй конец в емкость с тормозной жидкостью. Конструкция служит односторонним барьером между контуром и атмосферой.
• Тормоза не прокачиваются в одиночку, нужен помощник. Один человек располагается в кабине и, по команде несколько раз резко нажав на педаль, удерживает ее в нажатом до упора положении; второй под автомобилем в этот момент отпускает клапан с помощью ключа на 11 так, чтобы вышел воздух. Когда прекратятся пузырьки или педаль упрется в пол, закрывает клапан. Процедура повторяется на всех колесах, начиная с заднего правого, пока из системы не выйдет весь воздух и ход рычага под ногой не станет естественным для правильно работающей машины.

Как развести колодки

Возможен случай, когда тормоза прокачаны, но при резком нажатии на рычаг автомобиль не идет юзом, усилия как будто не хватает.

Если выставить машину на домкраты и крутануть колесо, оно должно вращаться свободно. В ситуации, когда оно крутится туго, слышен скрежет, скорее всего, требуется развести колодки. Делается это так:

1. С обратной стороны тормозного барабана нужно найти гайку с винтовым фиксатором и открутить на 0,5-1 оборот.
2. Крутанув колесо, закручивать гайку, пока оно не остановится. После этого понемногу ослаблять, до тех пор, пока вращение не станет бесшумным и легким.
3. Зафиксировать положение и повторить операцию на остальных колесах.

Замена колодок

Фрикционные накладки изнашиваются — становятся тонкими, на них появляются сколы и борозды, поэтому периодически нужна замена тормозных колодок УАЗа.

После того как колесо машины снято, процедура замены колодок на тормозных механизмах УАЗика выглядит так:

• отворачивают тормозной барабан;
• убрав защитный колпачок, разводят колодки и достают стяжную пружину;
• нажатием и поворотом на 90º извлекают верхнюю чашку и вынимают прижимную пружину и ее стержень;
• достают опорный палец, втулку и снимают колодку.

На некоторых моделях передние колодки длиннее задних.

Как подтянуть «ручник»

Регулировка ручного тормоза УАЗа производится в следующем порядке:

1. Заднее колесо автомобиля вывешиваем.
2. Рычаг переключения передач устанавливаем в нейтральное положение.
3. «Ручник» полностью опускаем.
4. Винт для регулировки закручиваем так, чтобы барабан перестал поворачиваться свободно от руки.
5. Отпускаем до начала легкого вращения барабана, вывернув винт на ½ оборота. Пробуем рычаг — должно быть 5-7 щелчков.
6. Переходим к приводу, откручиваем, вынимаем шплинт.
7. Крутим вилку, подтягиваем трос, совмещаем и вставляем шплинт.

Характеристика системы АБС УАЗа

Современная “буханка” оснащена АБС

Еще одна немаловажная составляющая тормозной системы – это АБС. На современных “буханках” она тоже есть. Система создана для защиты автомобиля при аварийном торможении от блокирования колес и заносов.

Антиблокировочная система тормозов включает:

• датчики, собирающие данные о скорости вращения колеса;
• главный блок управления, который обрабатывает полученные от датчиков сведения и контролирует процесс торможения.

Для того чтобы АБС работала полноценно, нужно регулярно проверять работу всех ее частей. Наибольшего внимания требуют датчики. От них зависит работа микроконтроллера, который подает сигнал клапанам, чтобы те изменили количество подаваемой в цилиндр жидкости.

Поломка датчика может привести к проблематичной передаче сигналов в главный блок управления. Если сигнал АБС оборвался, происходит блокировка колес при торможении. Если такая проблема возникла, не следует устранять ее самостоятельно, а лучше обратиться в техцентр.

Описание запчасти

Нашли в другом магазине товар дешевле? Сообщите нам, мы оперативно проверим информацию и компенсируем разницу при покупке онлайн. Условия

Артикул: 3163-3502010/11-30П (суп. ВАЗ-2112 под ручник)

Размер товара в упаковке (мм): 225х500х420 Вес, кг: 28,5 кг

«Автогур73» – единственная компания в стране, которая официально комплектует данное изделие. В отличии от встречающихся подделок, комплект имеет патент и сертификат соответствия на данное изобретение дисковых тормозов для автомобилей УАЗ и полный пакет необходимых комплектующих для установки.

Читать дальше: Что означает знак красный треугольник

Устанавливаются на задний гражданский мост на УАЗ 3163 Патриот (Patriot), УАЗ 23632 Пикап (Pickup), кроме УАЗ Патриот комплектация «Классик» с ручником на раздатке

1. В комплектах применяются только оригинальные комплектующие. Ни каких востановленных деталей. 2. Комплекты дисковых тормозов с суппортом ГАЗ и ВАЗ – не дорогие, надежные, простые в установке и обслуживании. Применяются колодки тормозные ВАЗ 2110-3501090

Устанавливается взамен штатных задних барабанных тормозов

Устанавливаются под стандартные диски УАЗ 3163 Патриот (Patriot) после 2013 года

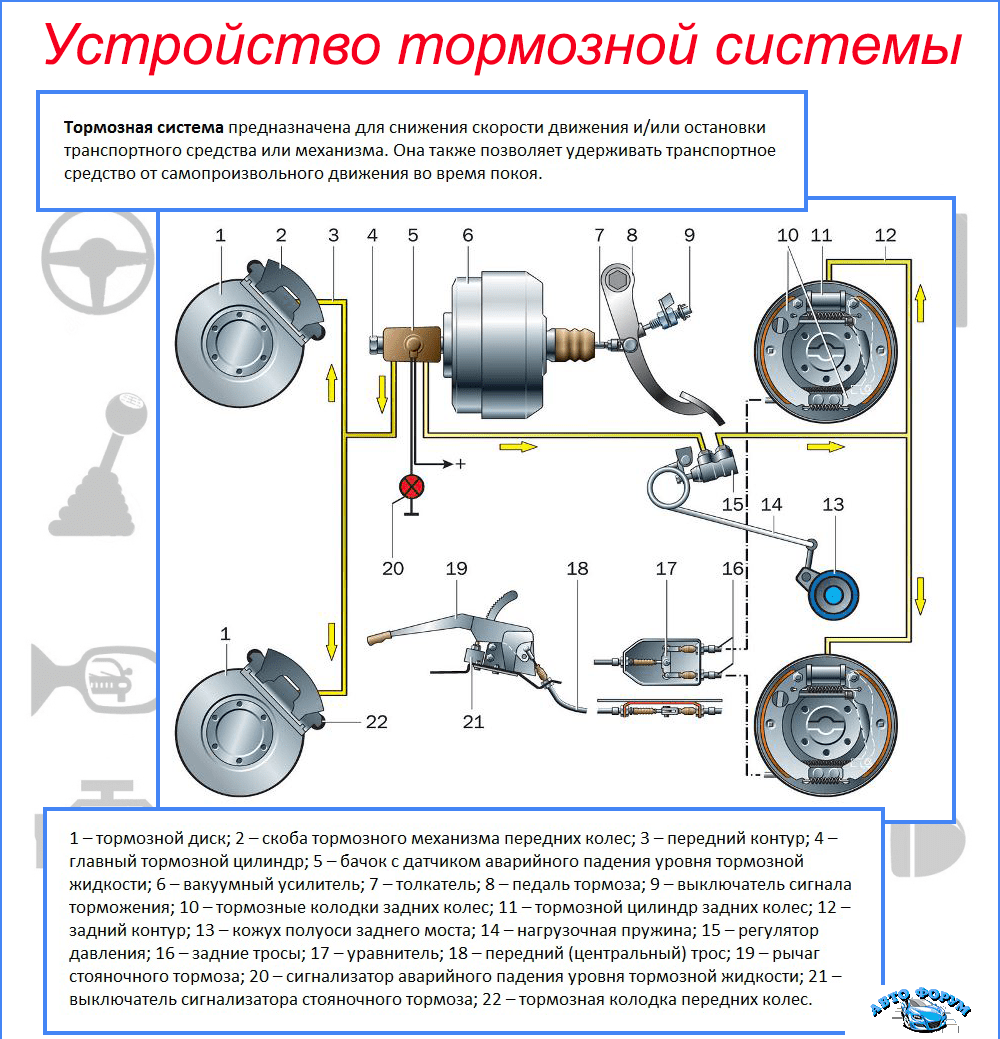

Рабочая тормозная система УАЗ Буханка

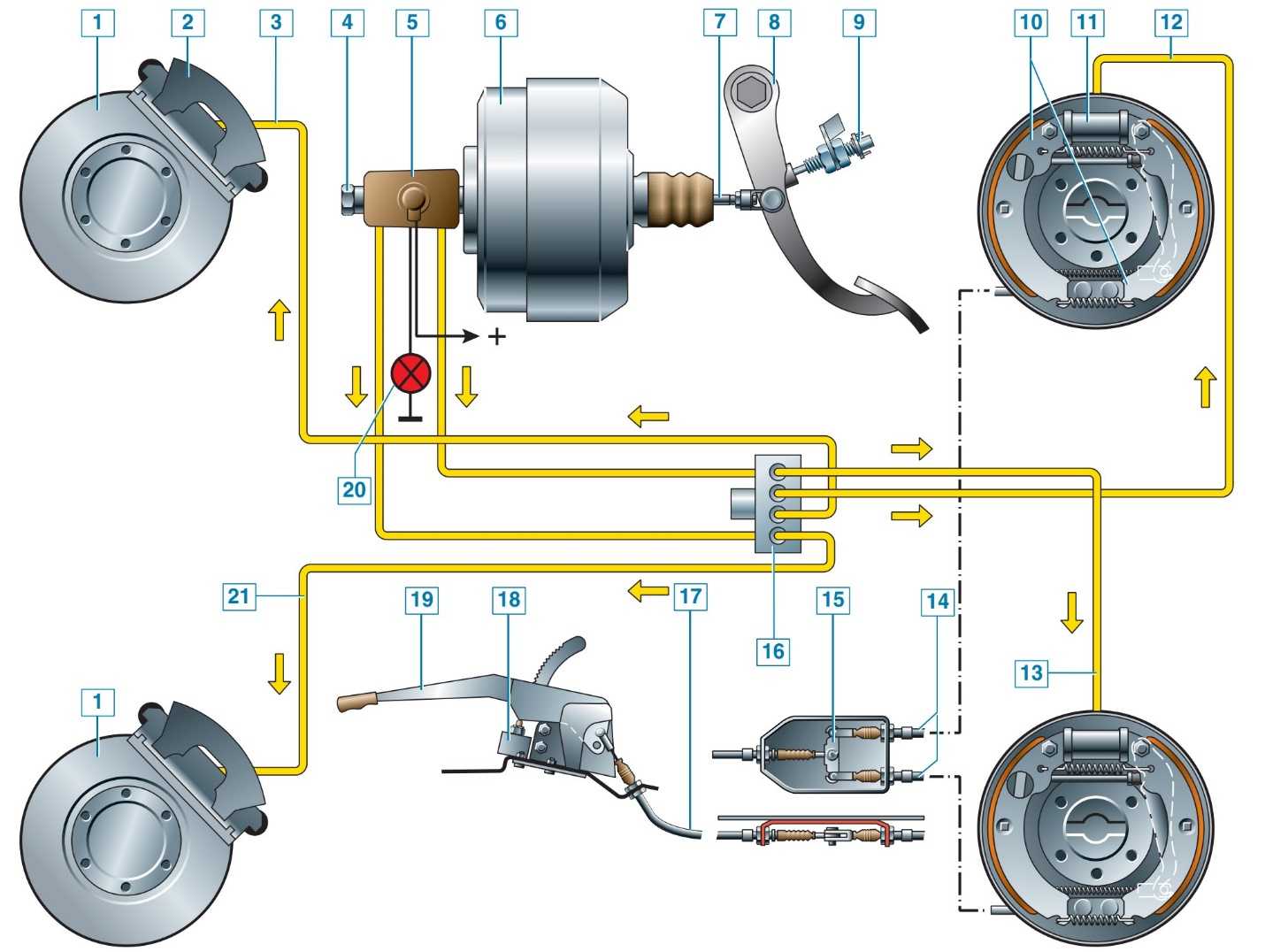

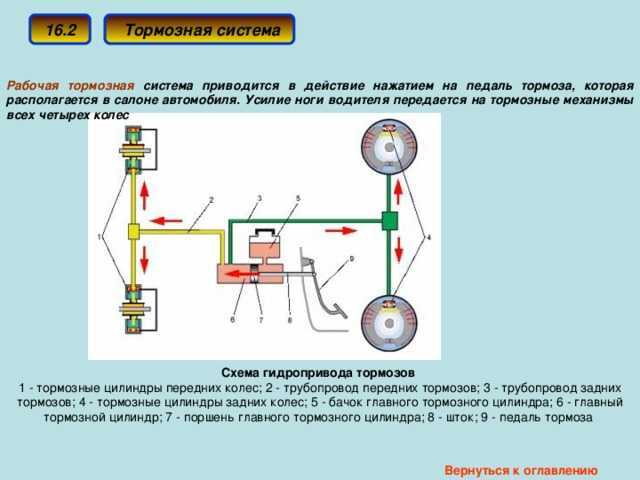

Схема рабочей тормозной системы

Изчить  как устроена тормозная система УАЗ Буханка схема позволяет более наглядно.

Рис.1 Схема рабочей тормозной системы УАЗ Буханка: 1 – диск тормоза; 2 – скоба тормозного механизма колес спереди; 3 – контур передней части; 4 – главный тормозной цилиндр; 5 – бачок, оснащенный датчиком движения тормозной жидкости до аварийного уровня; 6 – усилитель с вакуумом; 7 – толкатель; 8 – педаль тормоза; 9 – выключатель света при торможении; 10 – задние тормозные колодки колес; 11 – задний цилиндр торможения колес; 12 – контур задней части; 13 – кожух полуоси моста сзади; 14 – нагрузочная пружина; 15 – регулятор давления; 16 – тросы задней части; 17 – уравнитель; 18 – центральный трос; 19 – рычаг стояночного тормоза; 20 – сигнализатор движения тормозной жидкости до аварийного уровня; 21 – выключатель сигнализатора стояночного тормоза; 22 – передняя тормозная колодка колес.

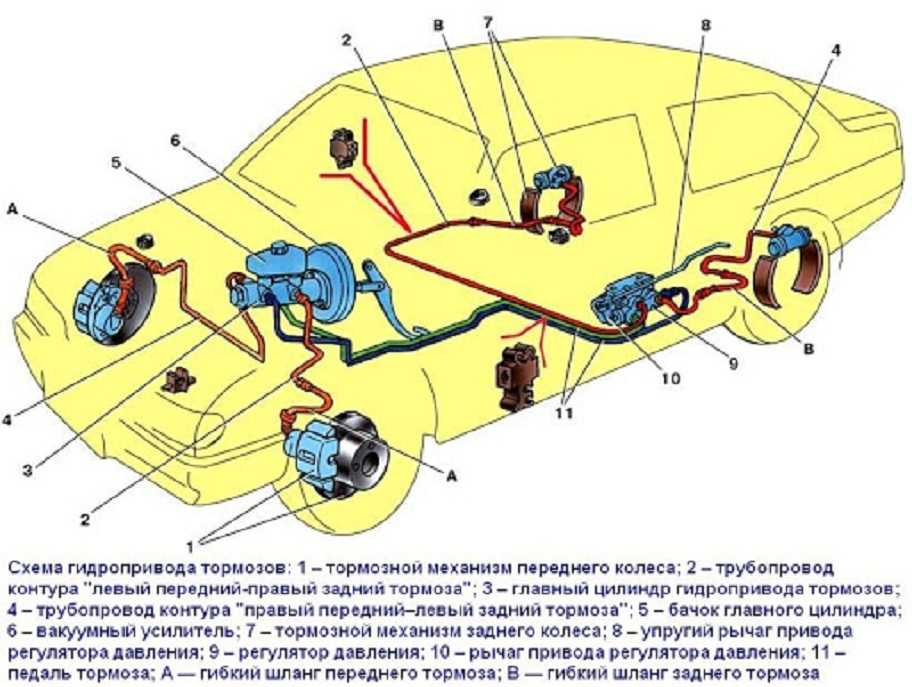

Гидропривод рабочей тормозной системы

Гидропривод рабочей тормозной системы УАЗ с 1985 года стал выпускаться с двумя отдельными ветвями, одна из которых протянута к тормозным механизмам передних колес, а вторая тянется к тормозным механизмам колес сзади. Конструкция привода включает в себя:

• главный тормозной цилиндр;
• тормозная педаль, которая соединена с цилиндром через его поршень;
• колесные цилиндры тормозных механизмов колес, как в передней, так и задней части автомобиля;
• трубопроводы и шланги, которые объединяют все цилиндры;
• педаль управления и усилители приводного усилия.

Трубопроводы, внутренняя часть главного цилиндра, а также всех колесных цилиндров содержат тормозную жидкость.

Принцип работы тормозной системы УАЗ

При нажатии на педаль тормозная система срабатывает в следующей последовательности:

1. поршень главного цилиндра перемещает жидкость в трубопроводы и колесные цилиндры;
2. в колесных цилиндрах тормозная жидкость вызывает передвижение всех поршней, в результате чего колодки тормозных механизмов приближаются к барабанам;
3. когда расстояния между колодками и барабанами не останется, выпуск жидкости из главного тормозного цилиндра прекратится;
4. при более сильном нажатии на педаль, в приводе поднимается давление жидкости и стартует торможение всех колес в один момент.

Это говорит о том, что одновременное срабатывание всех тормозов и регулярное соотношение между силой на тормозной педали и приводными силами тормозов создается благодаря системе функционирования гидропривода.

При ослаблении педали тормоза она за счет функционирования возвратной пружины возвращается в первоначальное положение. Кроме того, за счет пружины перемещается в первоначальное положение и поршень главного тормозного цилиндра. А стяжные пружины механизмов в свою очередь перемещают колодки от барабанов. Тормозная жидкость из колесных цилиндров по трубопроводам выталкивается в главный тормозной цилиндр.

Достоинства и недостатки гидравлического привода

Преимущества гидравлического привода:

• быстрое реагирование, обеспечиваемое внушительной жесткостью трубопроводов;
• высокий КПД, поскольку трата энергии происходит в результате переливания маловязкой жидкости из одного устройства в другое;
• не сложная конструкция;
• незначительная масса и размеры, как результат большого приводного давления;
• комфортная компоновка аппаратов привода и трубопроводов;
• шанс добиться необходимого распределения тормозных усилий среди осей автомобиля, получаемый благодаря разнице между диаметрами поршней колесных цилиндров.

Среди недостатков гидропривода можно выделить:

• нуждается в специальной тормозной жидкости с высокой температурой кипения и низкой температурой загустевания;
• угроза неполадок при разгерметизации в результате утечки жидкости при повреждении, или неисправностей при заполнении привода воздухом;
• сильное понижение КПД при малых температурах, как правило, ниже минус 30 °С.

Тормозная жидкость

Для применения в гидроприводах продаются специальные тормозные жидкости. Их производят на спиртовой, гликолевой или масляной основах. Смешивать между собой их запрещено, это может привести к ухудшению их качеств и появлению хлопьев. Тормозные жидкости, изготовленные из нефтепродуктов, разрешается использовать исключительно в гидроприводах, уплотнения и шланги которых изготовлены из маслостойкой резины. Это делается для того, чтобы предотвратить разрушение резиновых деталей.

Как отремонтировать тормозные механизмы УАЗ-3151

При ремонте обычно подлежат замене тормозные колодки и колесные цилиндры или входящие в них детали, для снятия которых нет необходимости снимать полностью тормозные механизмы.

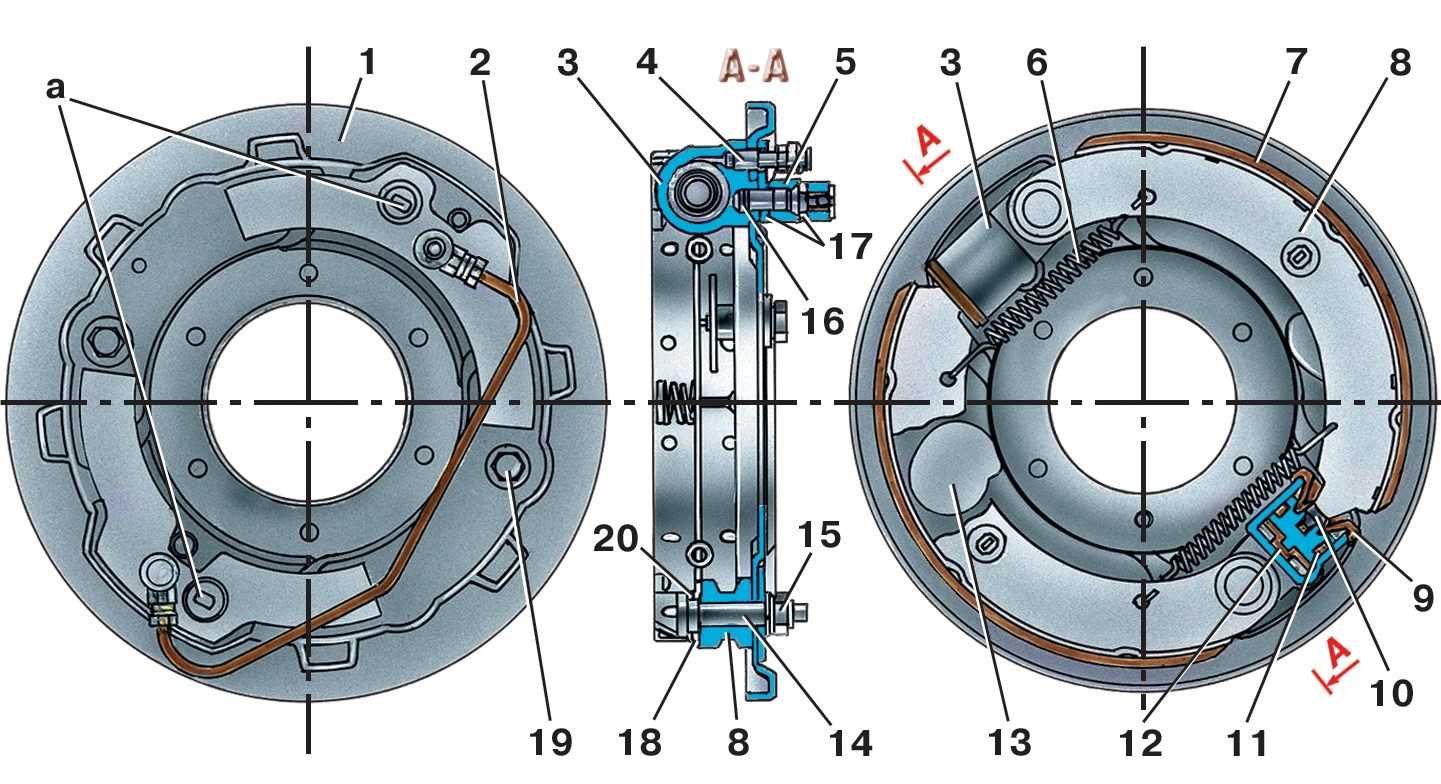

Рис. 1 тормозной механизм переднего колеса

Снятие тормозных механизмов в сборе с автомобиля производите только при их полной замене новыми или при полной разборке мостов.

При установке тормозных механизмов передних колес на автомобиль обращайте внимание на правильное положение щита. Верхний цилиндр должен быть наклонен вперед (от вертикальной оси) на угол около 30° (на автомобилях с мостами с бортовыми передачами цилиндры располагаются горизонтально). Верхний цилиндр должен быть наклонен вперед (от вертикальной оси) на угол около 30° (на автомобилях с мостами с бортовыми передачами цилиндры располагаются горизонтально)

Верхний цилиндр должен быть наклонен вперед (от вертикальной оси) на угол около 30° (на автомобилях с мостами с бортовыми передачами цилиндры располагаются горизонтально).

Колодки при торможении должны отжиматься по ходу вращения тормозного барабана при движении автомобиля вперед.

При установке на автомобиль тормозных механизмов задних колес колодка с длинной накладкой должна быть впереди.

Рис. 2. Тормозной механизм заднего колеса

Снятие и установку тормозных колодок

производите в следующем порядке:

1. Поднимите домкратом автомобиль и снимите колесо, тормозные колодки которого необходимо снять.

2. Снимите тормозной барабан со ступицы. Для этого отверните три винта крепления барабана к ступице.

Если барабан снимается с трудом, то заверните съемные болты в три специальные резьбовые отверстия, имеющиеся в диске, и, равномерно заворачивая их, снимите барабан.

Рис. 3. Снятие и установка стяжной пружины тормозных колодок

3. Снимите стяжную пружину тормозных колодок с помощью специальных щипцов (рис. 3).

4. Снимите верхние чашки отжимных пружин, пружины, нижние чашки и выньте стержни.

5. Отверните гайки опорных пальцев, выньте опорные пальцы, эксцентрики и снимите тормозные колодки. Установку колодок с новыми накладками и сборку тормозных механизмов производите в обратном порядке.

Тормозные барабаны обработаны вместе со ступицами, поэтому после снятия устанавливайте их нате же ступицы.

Перестановка тормозных барабанов с одной ступицы на другую приведет к увеличению биения рабочих поверхностей барабана относительно тормозных накладок.

При установке барабана на место, прежде чем завернуть винты, следует гайками крепления колес плотно прижать тормозной барабан к ступице и только после этого завернуть винты. Это необходимо для более плотного прижатия тормозного барабана к ступице колеса.

Регулировку установки тормозных колодок

производите в следующем порядке:

1. Поднимите домкратом колесо, тормозной механизм которого необходимо отрегулировать.

2. Немного отверните гайки опорных пальцев и установите опорные пальцы в начальное положение (метки на торцах опорных пальцев должны быть расположены, как указано на рис. 1 и 2).

Рис. 4. Регулировка тормозных колодок заднего колеса опорными пальцами

3. Нажимая на педаль с постоянным усилием 118–147 Н (12–15 кгс), поверните опорные пальцы так, чтобы концы колодок со стороны пальцев упирались в тормозной барабан (рис. 4).

Момент соприкосновения колодок с барабаном определите по увеличению сопротивления при поворачивании опорного пальца. В этом положении затяните гайки опорных пальцев, следя за тем, чтобы при этом не повернулись пальцы.

4. Поверните регулировочные эксцентрики до упора колодок в тормозной барабан, пока колесо не затормозится.

5. Прекратив нажатие на педаль, поверните регулировочные эксцентрики в обратном направлении настолько, чтобы колеса вращались свободно, без задевания барабана за колодки.

При правильной установке новых колодок с неизношенными тормозными барабанами метки «а» на опорных пальцах должны быть расположены, как показано на рис. 1 и 2 или с отклонениями от этого положения в ту или другую сторону до 50°.

При установке новых колодок, когда фрикционные накладки еще не приработаны к поверхности барабанов, тормозные барабаны после указанной регулировки могут немного нагреваться.

После нескольких торможений колодки приработаются, и нагрев прекратится.

При сильном нагреве тормозных барабанов немного отведите колодки от тормозного барабана регулировочными эксцентриками.

Снятие и разборку колесных тормозных цилиндров

производите в следующем порядке:

1. Отсоедините трубопровод от цилиндра и снимите цилиндр.

2. Снимите защитные колпаки цилиндров, выньте поршни с уплотнительными кольцами и пружины.

Сборку и установку колесных тормозных цилиндров производите в обратном порядке.
