Регулировка клапанов 4g15 12 клапанов

Ремонтопригодность

Наличие свободного пространства внутри моторного отсека способствует проведению многих видов ремонтных работ, не прибегая к помощи подъёмного механизма, смотровой ямы. Достаточно возможностей гидравлического домкрата.

Благодаря свободному доступу ко многим узлам в подкапотном отсеке, мастер без труда и дополнительного демонтажа заменяет изношенные детали новыми. Далеко не все европейские автомобильные бренды могут похвастаться подобным. Оперативное обращение в СТО, быстрая замена деталей — капитальный ремонт предотвращён.

Метки ГРМ

Основу газораспределительного механизма составляют два распределительных вала. Они приводятся в движение металлической цепью через звёздочки. Работа цепи бесшумна благодаря особенностям конструкции. Всего 180 звеньев. Цепь проходит по поверхности каждой из звёзд V.V.T. коленвала. В цепи ГРМ имеется три соединительные пластины с предустановленными метками оранжевого цвета. Именно они и служат сигнализаторами положения звёздочек. Каждая звезда V.V.T. 54 зуба, коленвал 27 звёзд.

Натяжение цепи в системе обеспечивает гидравлический натяжитель. Он состоит из поршня, прижимной пружины, корпуса. Поршень надавливает на башмак, тем самым обеспечивая автоматическую регулировку натяжения.

Модернизация

Способов проведения тюнинга 4g93 известно несколько. Безусловно, делается это по единственной причине — увеличить технические возможности мотора. Однако при неграмотном вмешательстве можно получить обратный эффект — преждевременный капремонт или уменьшение моторесурса

По этой причине к модернизации или чип-тюнингу надо подходить с умением и осторожностью

Комплект для чиповки

Варианты чип-тюнинга

Интересный факт. В 2003 году в Стране Восходящего Солнца было выпущено небольшое пособие. Авторы из тюнинг-ателье «Джи Пи» предлагали новый модернизированный двигатель 4g93. Были проведены два изменения на карбюраторной системе питания и четыре на инжекторной.

Замена деталей от других моторов Мицубиси (4g64)

Метод под названием MIVEC подразумевал установку новой ГБЦ, а также комплекта прокладок и ремня ГРМ от 4g64, и форсунок от Лансера девятого поколения. Нужен также другой коллектор впуска. В итоге такого чип-тюнинга мощность агрегата вырастает до 200 л.с.

Правда, замена ГБЦ дело очень тонкое и кропотливое, занимает много времени, а корректировка должна проводиться с ювелирной точностью. В противном случае, можно оказать двигателю медвежью услугу.

Дроссельная заслонка

Дополнительно подразумевается в этом случае замена дроссельной заслонки и ресивера. Кроме того, если нужна прибавка ещё 50-60 лошадей, то можно установить другую систему выпуска. Однако как бы там ни было, любой вариант модернизации приведёт к раннему сроку капремонта.

Установка турбины

На 4g93 ставится турбина другого типа — модернизированная. Желательно, чтобы производитель детали занимался выпуском именно тюнингованных запчастей конкретно для Мицубиси. Это позволит увеличить технические возможности силового агрегата, хотя стоимость переделки вынудит сильно задуматься перед её проведением.

Установка турбины подразумевает замену ряда элементов, а это грозит началом серьёзных затрат. Вот что именно нужно будет докупить:

Установка турбины на 4g93

В большинстве случаев такие большие затраты себя не оправдывают. Зачем, спрашивается, тратить столько денег, чтобы прибавить несколько лошадиных сил к двигателю своего авто. По этой причине многие и отказываются от такого варианта чиповки.

Резюме по тюнингу двигателя

Проводить чип-тюнинг или нет? Ответ на этот вопрос зависит от индивидуальных предпочтений конкретного водителя. Но, если обоснованных причин для проведения модернизации нет, делать это вряд ли стоит.

Например, путём немалых затрат удастся повысить мощность двигателя на 50-60 л.с. При этом придётся затратить немало средств на покупку комплекта для тюнинга или заплатить сервису. Кроме того, ресурс двигателя реально снизится, и следующий капремонт надо будет проводить уже в скором времени. Вот и получается, что модернизация двигателя, это работа на любителя, а вовсе не обязательная процедура.

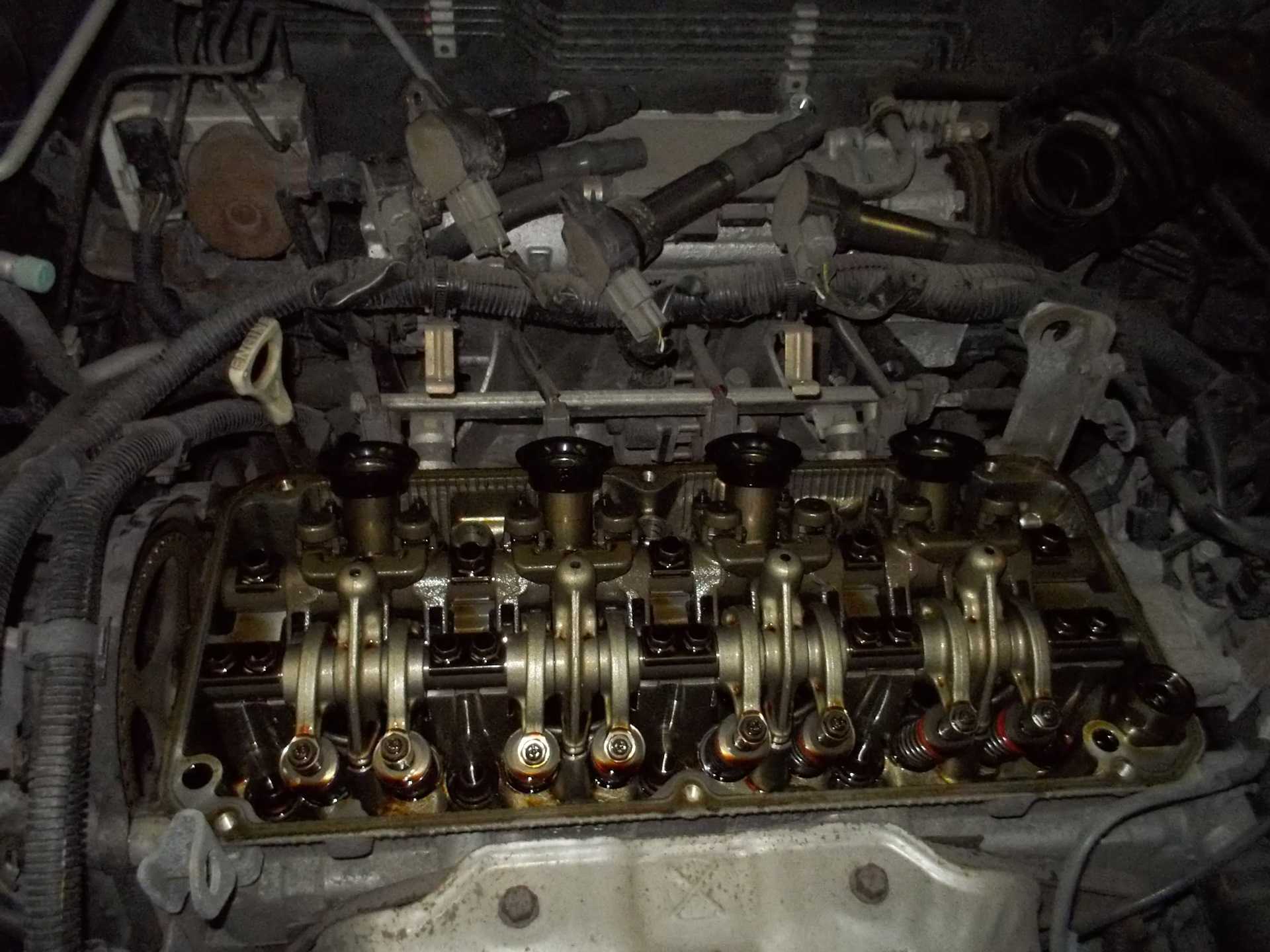

Что такое регулировка клапанов?

Прежде чем ответить на вопрос, что такое регулировка клапанов, необходимо сначала выяснить, что же представляю собой клапаны двигателей внутреннего сгорания, где они находятся, и выполнение каких функций на них возложено. Конструктивно эти важные детали современных двигателей представляют собой «тарелки» цилиндрической формы с достаточно длинными стержнями. Они устанавливаются в блоке цилиндров, причем в количестве как минимум два на каждый из них. Клапаны в закрытом состоянии прилегают к седлам, которые изготавливаются из стали и запрессовываются в головку блока цилиндров (ГБЦ). Поскольку в процессе функционирования эти детали испытывают значительные механические и тепловые нагрузки, то они изготавливаются из специальных, устойчивых к такого рода воздействиям сталей.

Клапаны являются составными частями газораспределительных механизмов автомобилей (ГРМ), которые нередко называются клапанными. Они подразделяются на впускные и выпускные. Функцией первых является, как нетрудно догадаться по самому названию, впуск горючей смеси в цилиндры, а вторых — выпуск из них отработавших газов. В процессе работы двигателя клапаны расширяются, их стержни удлиняются, соответственно, изменяются размеры зазоров, которые должны быть между их торцами и толкающими кулачками (в двигателях старых конструкций — коромыслами). В процессе эксплуатации ДВС размеры этих отклонений нарастают, и именно тогда, когда они начинают превышать предельно допустимые значения, следует производить регулировку клапанов. Она состоит в том, чтобы привести зазоры в норму.

Если клапаны периодически не регулировать, то это может привести к весьма нерадостным последствиям. В том случае, когда зазор чересчур мал, то неизбежно будет происходить «подгорание». Это означает, что на поверхностях клапанов будет образовываться достаточно плотный слой продуктов сгорания топливной смеси. Из-за него нарушается нормальная работа системы газораспределения, а, следовательно, и двигателя в целом. К тому же этот нагар достаточно трудно поддается удалению.

В тех случаях, когда зазор чрезмерно велик, клапаны открываются не полностью, и поэтому мощность двигателя существенно падает. Кроме того, они начинают «стучать», и этот стук опытные водители слышат, даже находясь в салоне, за рулем своего авто. Само собой разумеется, что увеличенные клапанные зазоры влияют на работу двигателя внутреннего сгорания ничуть не менее негативно, чем чрезмерно малые.

Признаки и последствия неправильного зазора

После запуска двигателя, он сам и все его детали, начинают значительно нагреваться и автоматически расширяться

Также стоит принимать во внимание естественный износ соприкасающихся между собой элементов. Всё это является основанием для обеспечения строго установленных зазоров между определёнными деталями. Отклонения от нормы в состоянии привести к определенным проблемам

Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую

Отклонения от нормы в состоянии привести к определенным проблемам. Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую.

Слишком большой зазор

Если зазор будет больше нужного размера, водитель начнёт слышать характерное цоканье мотора, постепенно уходящее вместе с прогревом автомобиля. При увеличенном зазоре кулак распредвала не продавливает рокер клапанного стержня, а начинает просто стучать по нему.

Подобная долговременная ударная нагрузка приводит к таким неприятным последствиям, как:

значительное уменьшение срока службы клапанов;
расклёпывание;
скол торца, что ещё больше увеличивает зазор;
повышение шума в работе двигателя.

Одновременно с этим уменьшается мощность двигателя, по причине серьёзного нарушения газораспределительных процессов.

Слишком маленький зазор

При очень маленьком зазоре автомобильный двигатель не сможет полностью реализовать свои функциональные возможности. Это автоматически скажется на общих скоростных и динамических характеристиках транспортного средства. Одновременно с этим будет наблюдаться значительный перегрев всех выпускных клапанов с оплавлением их краёв. Среди основных последствий сниженного размера зазора можно отметить следующие факторы, основанные на потере герметичности камеры сгорания:

Уменьшение компрессии, за счёт выброса топливовоздушной смеси.
При рабочем ходе отработанные и раскалённые газы прорываются и приводят к сильному прогару клапанов.
Тарелки перестают касаться сёдел, что нарушает теплоотдачу.
Клапаны нагреваются до температуры, при которой значительно увеличиваются такие показатели, как коррозия и окисление.

На основании всего сказанного выше можно сделать вывод, что регулировку зазоров нужно производить в обязательном порядке. Процесс должен быть осуществлен при наличии таких признаков, как:

в верхней части головки блока установленных цилиндров отмечается посторонний, немного звенящий шум;
проведённый ремонт газораспределительного механизма;
регулировка производилась более 20 тысяч километров назад;
явное снижение отдачи двигателя;
повышение расхода топлива.

Двигатели современных авто устроены таким образом, что тепловые зазоры нужно регулировать вручную. Для кого-то это может показаться простым, кто-то считает данный процесс серьёзным и ответственным. Здесь всё зависит от опыта водителя, от наличия определённых навыков и инструментов. Кроме того, нет никакой разницы между дизельными и бензиновыми двигателями. Процесс регулировки осуществляется здесь по одинаковой схеме.

Желательно совместить регулировку с заменой масла. Это позволит избежать попадания в двигатель грязи, песка и пыли.

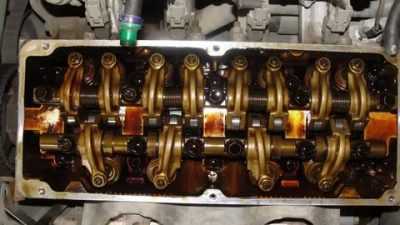

Процесс регулировки

Открыв капот, первым делом стоит выкрутить свечи: вращать коленчатый вал будет гораздо удобнее. Также демонтируется все, что помешает снятию клапанной крышки: кронштейн тросика газа, патрубки вентиляции картера.

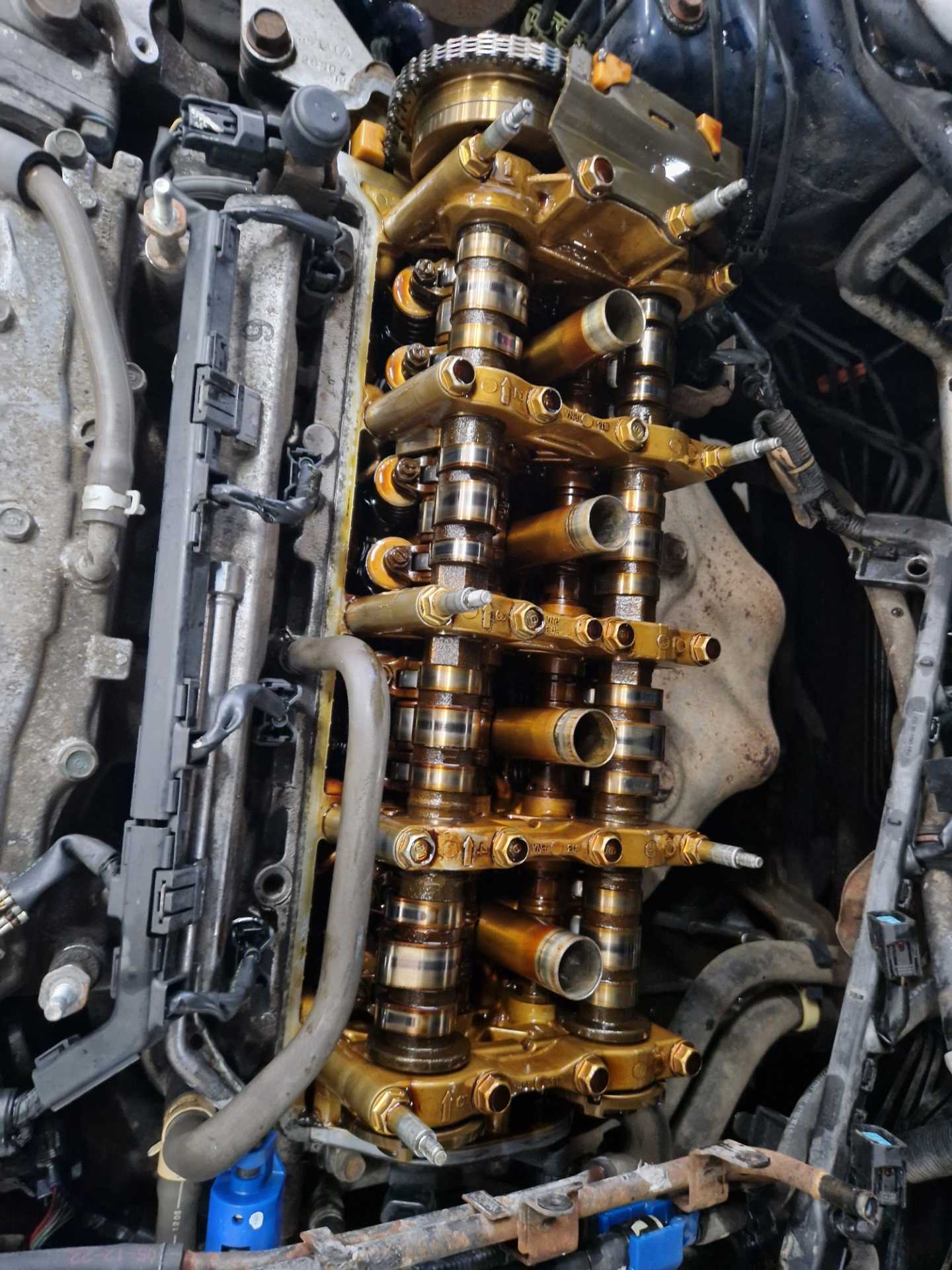

Далее снимаем саму клапанную крышку, открутив две фасонные гайки по краям. Отделять крышку лучше аккуратнее, чтобы не повредить прокладку и уплотнения шпилек.

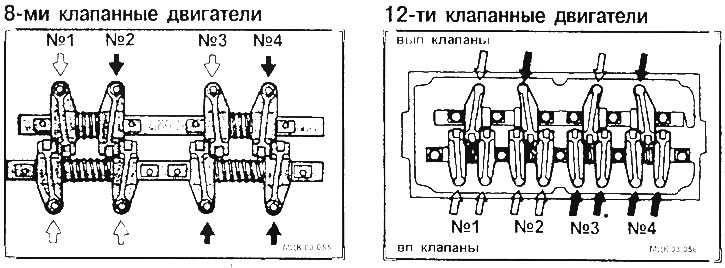

В восьмиклапаннике ВАЗ 2110 два кулачка открыты, и иллюстрировать работу проще на втором цилиндре. Однако постели распредвалов не будут мешать и на остальных цилиндрах.

При работе рядной четверки каждые два цилиндра работают в противофазе – когда в верхней мертвой точке (ВМТ) первого цилиндра кончается такт сжатия, то в четвертом поршень также находится в верхней точке, но в конце такта выпуска. Аналогично и во втором-четвертом, но с разницей на пол-оборота коленчатого вала. Для нас же это значит, что мы за один раз измерим зазор в двух клапанах:

Градусы поворота коленвала	Выпускной клапан	Впускной клапан
40-50	1	3
220-230	5	2
400-410	8	6
580-590	4	7

Номера кулачков, под которыми измеряется зазор, указаны считая от шкива распредвала.

Для начала работы устанавливаем шкив распредвала по меткам (выступ на шкиве напротив выступа на кожухе). Шкив вращаем по часовой стрелке накидным ключом или головкой с трещоткой.

В момент совпадения меток 1 и 4 цилиндры выставляются в верхней мертвой точке. Однако у любого реально существующего двигателя фазы впуска и выпуска не только шире одного такта (90 градусов по коленвалу или 180 по распредвалу), но и смещены относительно мертвых точек. Поэтому в вышеприведенной таблице и указаны точки, когда кулачки встают на толкателях строго затылками. Можно было бы измерять зазор и без такой точности – затылок кулачка имеет форму дуги, центр которой совпадает с осью вращения распредвала, но никто не застрахован от неравномерно изношенного или изначально неточно обработанного распредвала.

Для отсчета углов удобно использовать зубцы шкива: 3 зуба по распредвалу приблизительно равны 50 градусам по коленвалу.

Выставив распредвал, измеряем щупами зазоры в паре клапанов: в первом случае под первым и третьим кулачками. Начиная от щупа толщиной 0,2 мм, перебираем пластины из набора, пока очередная не начнет входить в зазор без ощутимого усилия, но с едва ощутимым натягом. Полученный зазор записываем. Номинальный зазор для впускного клапана – 0,2 мм, для выпускного – 0,35 мм (выпускные клапана нагреваются при работе двигателя сильнее, и для компенсации их удлинения зазор дается больше).

Если измеренный зазор «уплыл», извлекаем регулировочную шайбу с помощью приспособления, отжав толкатель и подцепив шайбу тонким предметом. Возможно, перед этим придется провернуть толкатель для удобства пазом к себе.

Теперь рассчитайте толщину шайбы, которая нужна. Проще, если извлеченная шайба имеет маркировку на нижнем торце (именно поэтому они и укладываются при установке маркировкой вниз), а верхний торец не имеет ощутимых следов износа. Тогда достаточно добавить к маркированной толщине разницу между измеренным зазором и номинальным. Например, если зазор на выпускном клапане измерен в 0,5 мм, а шайба в толкателе стояла номиналом 2,2 мм, то новая должна иметь толщину 2,2+(0,5-0,35)=2,35 мм. Если же маркировка на шайбе стерта или неразборчива, заметен износ – лучше замерить ее толщину микрометром.

Проверив и установив зазоры на двух клапанах, проворачиваем распредвал и переходим к следующей паре. Главное при этом не забывать то, что работа неизбежно будет связана с маслом на руках – не допускайте попадания на ремень ГРМ, который после контакта с маслом долго не прослужит.

Если же Вы решили совместить замену ремня ГРМ с регулировкой клапанов ВАЗ 2110, то поступите иначе. Сначала, не снимая старый ремень ГРМ, вымеряем все зазоры и записываем их на бумаге. Затем выставим ГРМ вновь по метке на распредвале и снимем ремень, после чего снимем и распредвал, отвернув болт шкива и сняв постели. После этого доступ ко всем толкателям очень прост.

Регулировочные шайбы извлекаем строго по порядку, считывая или измеряя их толщину. Затем, руководствуясь измеренным зазором, подбираем нужную шайбу и только после установки шайбы в один толкатель переходим к следующему.

У такого метода есть дополнительный плюс: можно заодно оценить состояние шеек распредвала, его постелей и сальника. На моторе с приличным пробегом (или даже «свежем», но без надлежащего ухода) можно, например, встретиться с задирами и наволакиванием алюминия на шейки.

В этом случае лучше начать с ремонта «по факту», а уж потом сделать ТО.

Печать

Инструкция

Перед началом работ необходимо дать полностью остыть двигателю. Проверить метки ГРМ и натяжку цепи — исправить при несоответствии стандартам. В инструкции будет описан метод настройки с помощью микрометра.

Кастрюля карбюратора ВАЗ 2106

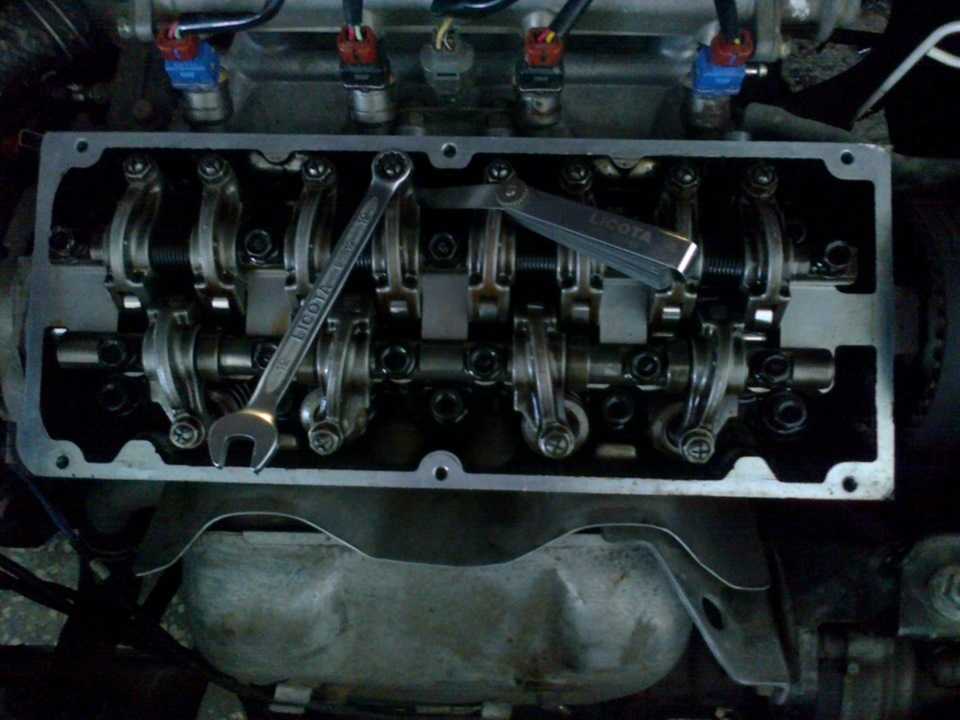

Регулировка дедовским способом (щупом) выполняется в такой же последовательности, за исключением пункта про измерение зазоров.

Демонтировать кастрюлю карбюратора и снять с неё шланг.
Отцепить привод педали акселератора.
Демонтировать клапанную крышку силового агрегата Шестёрки.
Демонтировать крышку распределителя зажигания.
Провернуть двигатель за маховик. Проворот производится специальным ключом. Снятие свечей облегчит процедуру проворота. В результате проворачивания силового агрегата метки на звёздочке распределительного вала должны совместиться с меткой на корпусе подшипников. Для полной достоверности можно проверить совпадение меток на шкиве коленчатого вала и двигателя.
Отметить маркером метки на звёздочке распределительного вала. Метки наносятся поверх заводских через каждые 90 градусов.
Прикрутить рейку на крепление постели распределительного вала. Она должна быть надёжна зафиксирована.
Надеть индикатор на рейку.
Поставить индикатор на край кулачка регулируемого клапана.
Зацепить кулачок с помощью специального захвата и потянуть вверх. Должно произойти изменение показателей на 52 деления.
Если есть отклонение показателя — требуется регулировка зазора. Ключом на 17 необходимо на 1–2 оборота открутить контргайку и с помощью ключа 13-го размера отрегулировать зазор. После этого провести ещё одну проверку регулировки микрометром. Если всё правильно — затянуть контргайку. После этого нужно провести повторную проверку зазора — возможно произошло уменьшение зазора после затяжки контргайки. Регулируя зазор нужно оставлять запас.

Таким образом регулируются все клапаны двигателя. Чтобы добраться до клапанов необходимо провернуть двигатель. Существует чёткий порядок регулировки клапанов. Он указан в таблице регулировки.

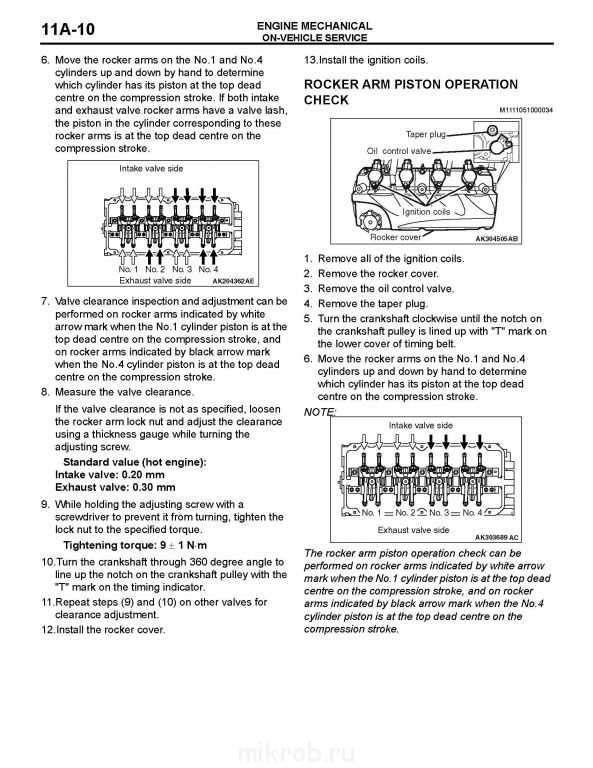

Таблица зазоров для правильной регулировки клапанов двигателя.

В конце процедуры желательно прокрутить двигатель и ещё раз проверить зазоры. Конструкция собирается в обратном порядке. Обязательно заменить одноразовую прокладку под клапанную крышку.
