Развал-схождение своими руками (инструкция + видео и фото)

Развал-схождение

Подвеска автомобиля состоит из подвижных деталей, которые сглаживают толчки, возникающие при контакте колеса с дорожным покрытием. Кроме того, такие элементы обеспечивают поворот ступиц для совершения манёвров. Но подвижные соединения увеличивают степень свободы колеса, что приводит к отклонению его оси вращения от оптимального положения.

Правильная установка ступицы предполагает регулировку трёх углов: развала, схождения, кастера. Все они отвечают за ориентирование колёс относительно базы автомобиля, но первые два влияют на управляемость и устойчивость. Развал – это положение колеса относительно вертикали. Для того чтобы при крене автомобиля во время поворота он не терял управление, угол развала должен быть отрицательным. Производители колёсного транспорта указывают значения для незагруженной машины в диапазоне от 0 ° до 10 ° 20 ′. Кроме номинальной величины крена существуют допуски, за пределы которых развал не должен выходить.

Второй важный параметр в настройке ходовой – схождение. Это угол установки колёс относительно оси автомобиля, измеренный в горизонтальной плоскости. От него зависит прямолинейность движения и сцепление протектора при вхождении машины в поворот. Существует 2 варианта установки схождения:

Положительный. Такой угол устанавливают у заднеприводных автомобилей. В этом случае колёса незначительно повёрнуты друг к другу, но при движении расходятся.
Отрицательный. Схождение присуще переднеприводным автомобилям. Здесь, наоборот, колёса повёрнуты в разные стороны, но на скорости устанавливаются параллельно.

Менее ответственный угол – кастер. Это величина наклона шкворня подвески и поворотного кулака относительно вертикали. Обычно кастер направлен к задней части машины, чтобы лучше компенсировать качание подвески во время преодоления препятствий. При эксплуатации этот угол не нуждается в корректировке. Его регулируют только после полной замены деталей подвески.

К сведению!

Для регулировки приводных мостов развал-схождение не применяют. Процедура нужна только для многорычажной системы подвески.

Что такое «развал-схождение»

Колёса автомобиля должны располагаться относительно горизонтальной плоскости под определённым углом (развал), это же касается и вертикальной плоскости (схождение). Это требуется для достижения лучшего сцепления шин с земной поверхностью и приемлемой управляемости транспортного средства.

Правильная установка углов развала и схождения обеспечивает стабильную управляемость и устойчивость транспортного средства

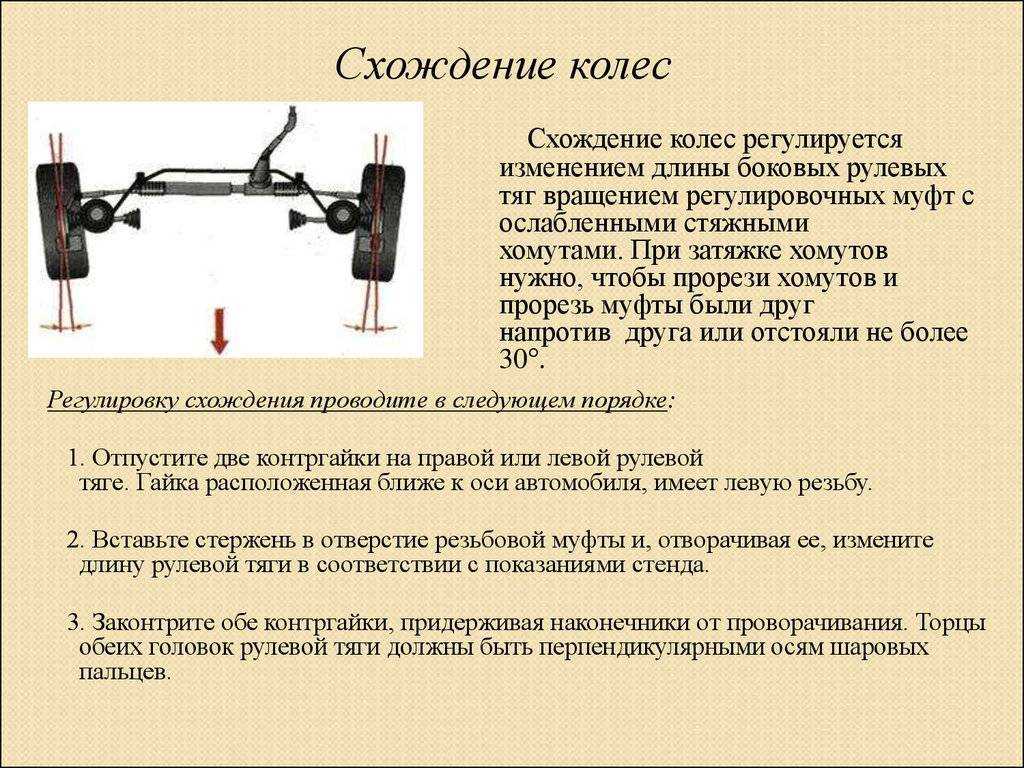

Схождение

Данная величина может быть как «плюсовой» (когда воображаемые линии, идущие параллельно ведущим колёсам, будут иметь точку пересечения перед «носом» ТС), так и «минусовой»(когда точка пересечения расположена сзади). Нужно понимать, что чем ближе к нулю угол схождения, тем меньше у ТС сопротивляемость эффекту качения.

Отрицательный угол схождения – это плохо. В данном случае будет наблюдаться ухудшенная управляемость и плохой отклик при вращении руля. Ко всему прочему это приведёт к рысканию машины во время поездок (особенно на высокой скорости). Значительно вырастет риск возникновения неуправляемого заноса.

При «плюсовом» схождении передних колёс ТС более отзывчиво в управлении, и автолюбителю будет легче входить в повороты. Колёса задней оси тоже рекомендуется устанавливать с положительным значением схождения, тогда машина станет максимально устойчивой при езде прямо.

При сильном несоответствии углов сходимости заводским настройкам наблюдается повышенный износ резины:

При положительном – на его наружной части;
При отрицательном – внутренних поверхностей.

Поэтому не рекомендуется экспериментировать с этим углом.

Развал

Развал — это угол между воображаемой вертикальной плоскостью и боковой плоскостью колеса. Если верхние части колёс «смотрят» в центр машины, угол развала считается отрицательным, а если наружу, то положительным. Значительное несоответствие углов развала параметрам, установленным производителем, приведёт к быстрому износу шин. Более того, машину начнёт «тащить» в сторону колеса, которое имеет максимальный угол развала.

Кастер

На поведение ТС во время вождения оказывает влияние кастер – угол между воображаемой вертикалью и осью поворота колёсных дисков во время поворота руля.

Его значение может иметь как положительные, так и отрицательные значения. Из-за этого угла ведущие колеса будут неизменно возвращаться в исходное (нейтральное) положение. От его значения зависит изменение развала колёс при повороте руля и стабилизация машины в момент передвижения по дуговой траектории. Чем больше это значение, тем значительнее будет стабилизирующий эффект.

Угол кастера — отклонение угла продольной оси от мнимой вертикальной линии

Углы развала и схождения следует постоянно контролировать, однако кастер устанавливается производителем при разработке ТС, и изменять его в большинстве случаев не приходится.

Важно, чтобы углы были одинаковы с обеих сторон ТС. В противном случае автомобиль может вести себя на дороге непредсказуемо – машину будет «уводить» в одну из сторон. Заводские настройки – 1 градус 30 минут (плюс/минус 30 минут)

Заводские настройки – 1 градус 30 минут (плюс/минус 30 минут).

Как самому сделать сход развал на ваз 2109

Углы развала-схождения колес автомобиля можно отрегулировать своими руками, используя подручные средства и простые приспособления. В этом материале мы расскажем о том, как сделать развал-схождение самостоятельно в домашних условиях, и с какими трудностями чаще всего сталкиваются при регулировке углов установки колес.

Неправильная регулировка развала-схождения может являться причиной, например, быстрого износа покрышек, или того, что при движении по прямой машину будет уводить влево или вправо.

В конце этой статьи вы найдете видео, в котором подробно рассказано и показано все, что нужно знать о развале-схождении.

Для начала давайте разберемся с теорией: развал-схождение – что это? Какими бывают углы установки колёс и как от них зависит поведение машины на дороге?

Развал-схождение – что это такое?

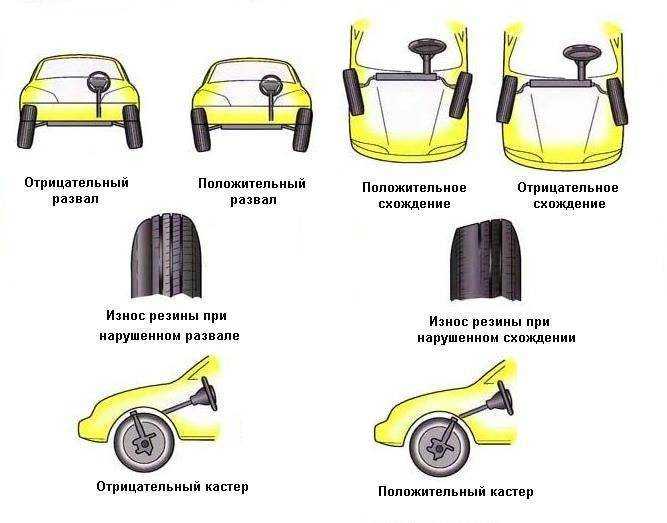

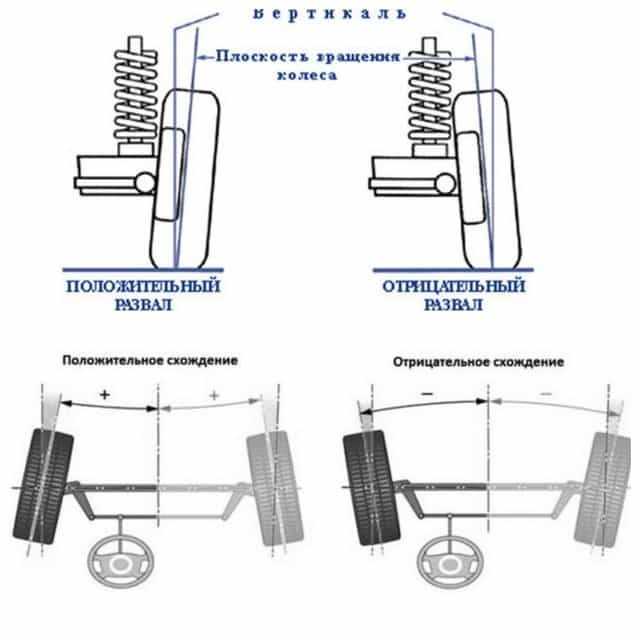

Развал – это угол между вертикалью и плоскостью колеса. Он обеспечивает надежный контакт покрышки с дорогой (смотрите на рисунке выше).

Схождение – это угол между направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

У заднеприводных автомобилей колеса должны быть слегка повернуты друг к другу – это называется положительное схождение. В движении они разъезжаются и становятся параллельно. У переднеприводных – наоборот, схождение должно быть отрицательным (смотрите на схеме ниже). Кастер – это угол продольного наклона шкворня. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей, поэтому его регулировку мы рассматривать не будем.

Ремонт подвески или рулевого управления (замена тех же амортизаторов или рулевого шарнира) ведет к значительному изменению установочных углов колёс. Ежедневная эксплуатация автомобиля также со временем вносит свои коррективы в эти параметры, поэтому периодически возникает необходимость в регулировке развала-схождения.

Регулировать развал-схождение лучше всего два раза в год, при сезонной смене покрышек. За это время не раз угодишь в яму или наедешь на бордюр, от чего ходовая расшатывается и углы изменяются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем комплект новой резины.

В 1955 году американский инженер Ли Хантер разработал первый стенд для регулировки развала-схождения. Датчики, установленные на колесах, посылали сфокусированные световые лучи и точно измеряли углы. Поэтому стенд назывался оптическим. Но уже в 1969-ом его подключили к компьютеру, а в 1995 году для измерения и регулировки углов стали впервые применять 3D технологии.

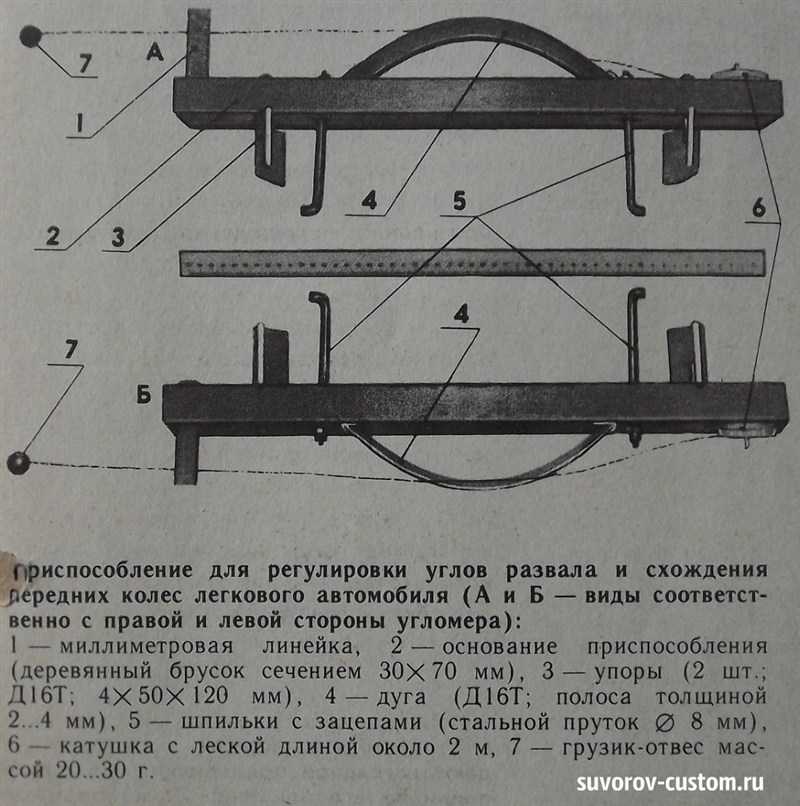

Правда советские автолюбители справлялись безо всяких стендов и компьютеров – при помощи гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения своими руками.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

Исправность ходовой (подробнее о диагностике подвески автомобиля). Давление в шинах. Загрузка машины. Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

Зачем нужна регулировка

Развал-схождение для машин отечественного производства рекомендуется проверять и регулировать каждые 10–15 тыс. км. пробега. Обусловлено это тем, что даже в исправной подвеске за такой километраж на дорогах с плохим качеством покрытия параметры могут довольно сильно измениться, а это отразится на управляемости. Одной из распространённых причин, по которой сбиваются УУК, является попадание колеса в яму на скорости. Поэтому может потребоваться даже внеплановая проверка. Кроме этого, процедура необходима в таких случаях:

если менялись рулевые наконечники, рычаги либо сайлентблоки;
в случае изменения штатного клиренса;
при уводе автомобиля в сторону;
если шины имеют сильный износ;
когда руль не самовозвращается после прохождения поворота.

Что такое развал

Развал — угол наклона колёс относительно дорожной поверхности. Параметр может быть отрицательным или положительным. Если колесо верхней частью завалено к центру автомобиля, то угол принимает отрицательное значение, а при завале наружу — положительное. При больших отличиях параметра от заводских величин, шины будут быстро стираться.

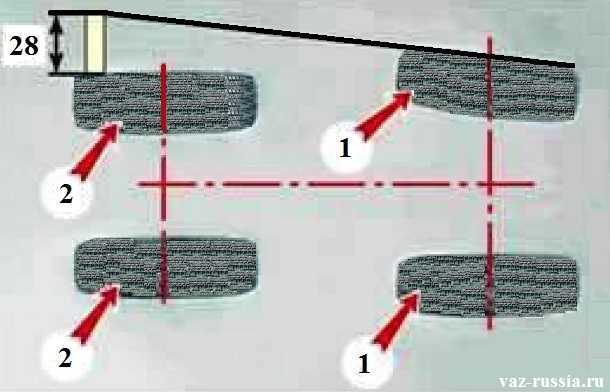

Что такое схождение

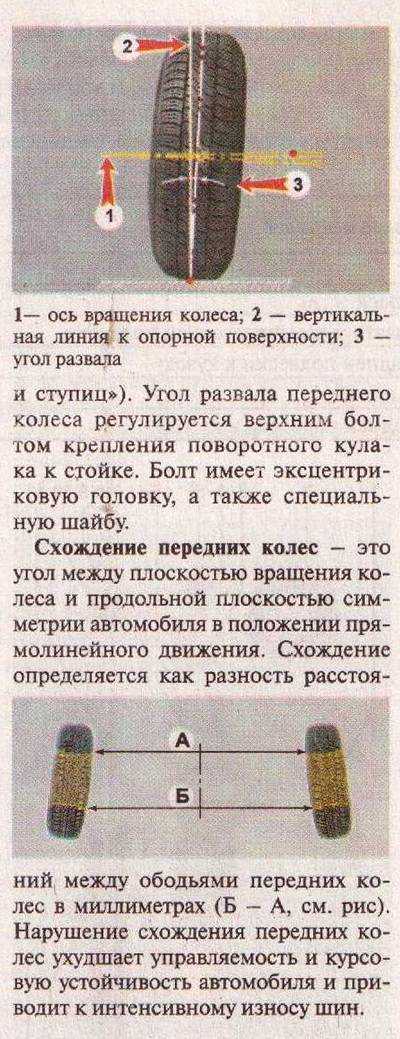

Под схождением подразумевается разница расстояний между передними и задними точками передних колёс. Измеряется параметр в миллиметрах либо градусах/минутах, также бывает положительным или отрицательным. При положительном значении передние части колёс находятся ближе друг к другу, чем задние, а при отрицательном наоборот. Если колёса расположены другу к другу параллельно, схождение считается нулевым.

Видео: когда нужно делать развал-схождение

Что такое кастер

Кастером (кастором) принято называть угол, на который наклонена ось поворота колеса. Правильная регулировка параметра обеспечивает стабилизацию колёс во время движения машины по прямой.

Таблица: углы установки передних колёс на «Жигулях» шестой модели

Регулируемый параметр	Значение угла (значения на автомобиле без нагрузки)
угол продольного наклона оси поворота	4°+30′ (3°+30′)
угол развала колёс	0°30’+20′ (0°5’+20′)
угол схождение колёс	2–4 (3–5) мм

Как проявляется неправильно установленный развал-схождение

Симптомов, указывающих на нарушение установки углов колёс не так уж много и сводятся они, как правило, к отсутствию устойчивости автомобиля, неправильному положению руля или чрезмерному износу резины.

Неустойчивость на дороге

Если машина при езде по прямой ведёт себя неустойчиво (тянет в сторону или «плавает» при попадании колесом в выбоину), внимание следует обратить на такие моменты:

Проверить, влияют ли передние покрышки на увод, даже если установлена новая резина. Для этого меняют колёса передней оси местами. Если транспортное средство будет отклоняться в другую сторону, то дело в покрышках. Проблема в этом случае обусловлена качеством изготовления резины.
Не повреждена ли балка заднего моста ВАЗовской «шестёрки».

Неровное положение руля при езде по прямой

Рулевое колесо может стоять неровно по нескольким причинам:

В механизме рулевого управления значительный люфт, который возможен как из-за проблем с рулевым редуктором, так и с рулевой трапецией, маятником или другими элементами.

Повышенный износ шин

Протектор покрышек может быстро стираться при разбалансировке колёс либо при неправильно отрегулированных углах развала и схождения. Поэтому прежде всего, нужно проверить и, если требуется, выполнить балансировку. Что касается УУК, то, потому как изношены шины иногда можно определить, какие именно параметры подвески нуждаются в настройке. Если на ВАЗ 2106 выставлен неправильно угол развала, то шина будет иметь чрезмерный износ с внешней или внутренней стороны. При излишне положительном развале, больше будет стираться внешняя часть резины. При отрицательном развале — внутренняя. При неправильных установках схождения покрышка стирается неравномерно, что приводит к появлению на ней заусенцев (ёлочки), которые легко ощущаются руками. Если провести рукой по протектору от наружной стороны шины к внутренней, при этом будут ощущаться заусенцы, то угол схождения недостаточный, а если от внутренней к внешней — слишком большой. Более точно определить, сбились значения УУК или нет, можно только во время диагностики.

Установочные углы

Измерения всех установочных геометрических углов производятся в градусах, исключение составляет только угол схождения, который чаще всего в европейских странах измеряется в миллиметрах.

Параметры подвески автомобиля измеряются несколькими углами:

схождение (Toe-in);
развал (Gamber);
кастер (Caster);
продольный угол;
поперечный угол;
угол наклона шкворня.

Основными углами настроек являются первые три, то есть углы схождения, развала и кастера. Изменение любого из этих углов существенно влияют на геометрические параметры колес. Для того чтобы понять, что такое сход развал стоит детально рассмотреть каждый угол в отдельности.

Схождение (Toe-in)

Toe-in с английского переводится как сходимость колес и в основном имеет положительное значение, традиционно модели “Субару” имеют нулевое схождение, а отрицательные настройки используются исключительно на спортивных гоночных автомобилях.

Положительным схождением считается, когда передняя часть шины направлена вовнутрь к продольной центральной оси автомобиля, а отрицательным при отклонении наружу. Отклонение этого угла влияет:

на повышенный износ шин;
управляемость при повороте;
дистанцию наката автомобиля.

На автомобилях с задним приводом вполне приемлемой нормой считается положительное схождение в пределах 1 — 2 миллиметров, а на автомашинах с передним приводом от 0 до 1,5 мм. Узлы регулировки находятся на рулевых тягах.

Развал (Gamber)

Угол развала может быть как положительным, так и отрицательным в зависимости от конструктивных особенностей подвески транспортного средства. На автомобилях с задним приводом обычно используются положительные отклонения от вертикальной оси колеса в диапазоне от 0 до +1 градуса. Автомашины с передним приводом в основном имеют отрицательный развал от 0 до -1 градуса. Существенные отклонения влияют на управляемость и способствуют износу протектора колеса.

Главными причинами нарушения угла Gamber являются:

При возникновении этих неисправностей колесо начинает отклоняться в сторону минусового развала, при этом происходит изменение схождения колес, довольно часто изменяется первоначальное положение руля, ощущается увод автомобиля, и появляются следы износа на протекторе на одной из сторон.

Стоит отметить, что не все автомобили, особенно легковые с подвеской системы Макферсон, имеют регулировочные узлы этого угла. На более ранних моделях для регулировки устанавливались эксцентричные болты на нижних рычагах или амортизаторных стойках. Так, к примеру, на модели ВАЗ 2108 верхний болт крепления амортизаторной стойки к цапфе эксцентрический, что позволяет производить регулировочные работы. Постепенно инженеры отказались от этой затеи. Поэтому в случае отклонения развала от заводских параметров причину следует искать в элементах ходовой части или геометрии кузова.

Кастер (Caster)

Очень важный и ответственный угол, нарушение параметров которого приводит к уводу автомобиля от прямолинейного движения, по сути, происходит смешение передней оси колес автомобиля по отношению к задней оси. Кастер стабилизирует управляемость автомобиля на высоких скоростях и обеспечивает при поворотах возвращение управляемых колес в исходное положение. Угол всегда имеет положительное значение, и чем он выше, тем устойчивее автомобиль на высокой скорости. На обычных автомобилях диапазон составляет от двух до пяти, а на спорткарах наклон достигает девяти и более градусов.

Причинами изменения наклона кастера могут быть:

деформирован рычаг вследствие наезда на препятствие;
разрушены сайлентблоки;
поломана пружина;
деформирована стойка амортизатора (система Макферсон);
деформация переднего подрамника или кузова.

Практически все внедорожники имеют узлы, позволяющие регулировать углы установки колес, которые располагаются в месте крепления рычагов. Используются два способа регулировки:

эксцентричные болты;
регулировочные пластины или шайбы.

На ВАЗ 2121 узел находится на верхнем рычаге, применяются шайбы, посредством установки или удаления которых и производятся регулировочные работы. Импортные внедорожники имеют специальные эксцентрические болты, расположенные на нижних или верхних рычагах подвески.

Разновидности оборудования

Для проведения настройки развала-схождения следует обращаться в автосервис. В распоряжении мастеров есть специальные стенды, которые позволяют им обнаружить незаметные глазу зазоры и выполнить необходимые манипуляции по корректировке.

По принципу работы аппараты делят на несколько видов:

Оптические. Самые первые агрегаты для регулировки РС. Процесс исследования на них занимает много времени, при этом возможны погрешности.
Лазерные. Разновидность оптического оборудования. Производят измерения углов с помощью лазерного луча.
Компьютерные. Современное высокоточное оборудование, сбором и обработкой информации в котором занимаются электронно-вычислительные устройства. Стенды 3D составляют трехмерную проекцию транспортного средства. Они помогают выполнять работы по диагностике и регулировке максимально точно и быстро.

Оптический стенд

В оптическом стенде для измерений используются световые лучи. Они исходят из специальных трубок, размещенных на ободьях колес. Во время измерений световой пучок проецируется на экран с линейной и угловой шкалами. Снятые показания специалисты сравнивают с нормативами.

Подобное оборудование считается устаревшим. Среди его преимуществ – долговечность и неприхотливость в обслуживании. Однако на современных СТО оно не встречается.

Лазерное оборудование

По принципу работы такие стенды схожи с оптическими агрегатами. Однако в качестве источника измерения выступает направленный лазерный луч.

Работа системы организована просто:

на автомобиль на одинаковом расстоянии друг от друга и по отношению к шкалам измерения устанавливаются лазерные излучатели;
на шины монтируются зеркала (параллельно плоскости вращения), напротив которых устанавливаются измерительные шкалы;
лазерные лучи калибруются так, чтобы линия их прохождения шла параллельно колесной плоскости;
луч, отраженный от зеркал, должен вернуться в исходную точку (это и есть нулевое деление шкалы);
при отклонениях он упадет выше или ниже, что покажет величину погрешности.

Стенды отличаются точностью измерений и позволяют калибровать одновременно все колеса машины. Однако на одно исследование уходит около часа, поскольку настройка зеркал и лазерных генераторов проводится вручную. Это требует сноровки и опыта специалистов. При выполнении работ некомпетентным механиком возможны погрешности.

Компьютерные комплексы

Стенды на базе электронно-вычислительных машин работают за счет датчиков, которые фиксируются на измерительных головках оборудования. Располагаясь на колесах, датчики с высокой точностью фиксируют свое положение в пространстве и передают эту информацию на компьютер. После ее обработки система выдает графики, отчеты и оценочные диаграммы.

Стенды современных станций технического обслуживания в 90% являются компьютерными. Они могут различаться по дизайну, способу передачи информации и электронике, которая производит измерения.

Для снятия показаний применяются такие типы датчиков:

проводные, используемые в кордовых стендах;
инфракрасные, связь которых с компьютерным блоком поддерживается с помощью проводов;
бесконтактные, использующие дистанционный принцип исследования.

Что такое положительный и что такое отрицательный развал-схождение колес

Существует два типа схождения транспортного средства — отрицательное и положительное. Определить вид схождения очень просто: необходимо провести вдоль колес автомобиля две прямые линии. Если данные линии пересекутся сзади транспортного средства, значит схождение отрицательное, а если спереди — положительное. При положительном схождении передних колес машина легче заходит в поворот и приобретает дополнительную поворачиваемость.

При положительном схождении задних колес машина будет более устойчивой при прямолинейной езде, а при отрицательном схождении — будет неадекватно вести себя и «рыскать» со стороны в сторону.

Однако нужно помнить, что слишком сильное отклонение схождения авто от нулевого значения увеличивает сопротивление качению в условиях прямолинейного движения, что будет в меньшей степени заметно в поворотах.

Регулировка своими руками

Выполнять развал схождение своими руками довольно не просто. Не потому, что сход очень сложно сделать, а по той причине, что для этого нужно приобрести дорогостоящий инструмент. Если вы решили провести регулировочные работы собственными силами, то будьте готовы к некоторым затратам.

Поэтому гораздо выгоднее купить инструмент и делать все самому. Из инструмента понадобиться:

Измеритель развала (цифровой). Является самым удобным и довольно быстро производит замеры.
Регулятор схождения. Выполняет замер уровня схождения, с его помощью подбирается необходимый угол.
Набор ключей.

Учитывая всю сказанную выше информацию, можно выполнять развал схождение своими руками. Итак, как это делается?

Первое, что нужно сделать, убедиться в том, что набор необходимых инструментов, без которых не возможно выполнить данный процесс – готов.
Перед тем, как приступать к основной работе, необходимо проделать ряд обязательных мероприятий. Нужно замерить старое расположение каждого колеса. Это необходимо выполнить для того, чтобы поставить все как было, если ваша регулировка вдруг не увенчается успехом. Каждое колесо необходимо замерить, полученные данные записать на листочек

Также нужно проверить, а лучше перепроверить выравнивание, которое появится после новых изменений.

Это важно, так как при изменении развала будет меняться и схождение, также происходит и в обратном случае. Нужно убедиться, что все гайки на колесах затянуты. Также следует проверить колеса на количество атмосфер в них

Если вы заметите, что не соблюдается идентичность, то примите все меры, чтобы данную ситуацию изменить. Разность между колесами может иметь максимум 0.5 атмосфер. После проведения подготовительных работ можно выполнять схождение и развал своими руками

Также следует проверить колеса на количество атмосфер в них. Если вы заметите, что не соблюдается идентичность, то примите все меры, чтобы данную ситуацию изменить. Разность между колесами может иметь максимум 0.5 атмосфер. После проведения подготовительных работ можно выполнять схождение и развал своими руками.

Развал своими руками. Нужно поднять транспортное средство на домкрат и проверить геометрию подвески. Нужно внимательно осмотреть подвеску, чтобы выявить на ней какие-либо механические повреждения (износ, трещины). Это можно не делать, но если уж появилась возможность заглянуть под автомобиль, почему бы ни просмотреть и другие элементы. Если дефектов не обнаружено, то можно продолжать дальше, а если такие есть – стоит сразу же заменить повредившиеся детали на новые.

Такие элементы, как контргайка и болт с эксцентриком, крепят рычаги подвески авто. Чтобы отрегулировать угол развала, вам нужно немного отпустить гайку, для того чтобы свободно вращать эксцентрик. Вращая его, вы сможете изменять угол, а так же вы заметите, как вращается подвеска. Теперь нужно достать листик с записями ваших старых показаний, чтобы определить, насколько нужно выставлять новое положение. Далее затяните отпущенные гайки, снимите автомобиль с домкрата. Откатите его на несколько метров назад, а потом верните в исходную позицию. После этого повторно замерьте развал. Если вы с первого раза добились необходимых оптимальных показателей – отлично. Если же нет – повторите попытку еще раз. Таким образом нужно отрегулировать каждое колесо.

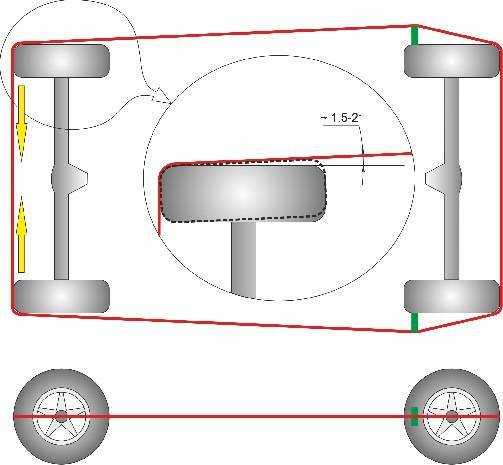

Схождение своими руками. Снова установите машину на домкрат и ослабьте уже известные вам контргайки крепления рулевых тяг. Регулировка схождения регулируется путем вращения рулевой тяги. Итак, вращая тягу, мы изменяем ее длину

Важно помнить, что ваша спецификация – только один дюйм схождения, то это значит, что с каждой стороны вы можете пододвинуть тяги только на полдюйма. После этого закрутите все ослабленные крепежи и снимите авто с домкрата

После этого нужно также откатить транспортное средство на несколько метров назад, а потом вернуть его на место. Теперь нужно измерять новые изменения, для того чтобы убедиться в том, что все сделано верно. Если все как предполагалось, нужно завершить выполнение – затянуть основательно гайку и эксцентрик. На этом регулировка окончена. После этого можно переходить на вторую сторону авто – к другим колесам. Если результат – неудовлетворительный, что ж, давайте все повторять, начиная с развала, проверяя каждое колесо.

Выполнить развал схождение своими руками значит сделать то, чем занимаются только мастера на сервисах. Если вы довольны своей работой и новые параметры удовлетворяют требования автомобиля, то вы действительно на отлично справились с этой задачей.
