Когда стоит задуматься о замене рулевых наконечников в системе управления на Калине и почему?
В идеальном варианте необходимо проводить осмотр важных составляющих технической части автомобиля перед каждым выездом. Но, очень часто на процесс мини-диагностики не хватает времени. Система управления должна быть надежной, поскольку напрямую влияет на безопасность передвижения. Покачивая рукой шарнир, можно предварительно определить исправность шарнира, о чем свидетельствует отсутствие люфта. Износ пальца, при помощи которого крепится деталь к стойке, отражается на поведении автомобиля. Он вяло реагирует на резкие вращения рулевого колеса, что недопустимо в критических ситуациях.
Кроме того, появляется стук при движении по мелким неровностям. Причина кроется в образовании недопустимой величины зазора в сопрягаемых деталях.
Как мы отметили ранее, рулевые наконечники не имеют определенного срока службы. У одних они рассчитаны на 40 тысяч километров пробега, другие меняют при показателе в 200 тысяч. Во многом все зависит от условий эксплуатации, качества дорожного покрытия, стиле вождения.
Различная соль, вода и грязь пагубно влияют на состояние резинотехнических элементов. Причем это касается не только наконечников, но и ряда прочих составных частей автомобиля – шаровой опоры, пыльников рейки, сайлентблоков рычагов подвески.
Назначение и характеристики рулевых наконечников
Система управления любого автомобиля состоит из следующих основных узлов:
- рулевое колесо с рулевым механизмом, преобразующим вращательное движение руля в поступательное движение тяг;
- рулевые тяги, передающие усилие от рулевого механизма на поворотный рычаг ступицы колеса;
- наконечники рулевых тяг, обеспечивающие поворот рычага при изменении угла наклона оси его вращения.
Конструкция оснащена шарниром, позволяющим изменять угол наклона пальца, к которому крепится поворотный рычаг ступицы. Так передается необходимое усилие для поворота колеса.
Принципиальная схема наконечника рулевой тяги
Наконечник состоит из следующих основных частей:
- Палец с шарниром в виде сферы.
- Консистентная смазка.
- Защитный чехол.
- Стопорное кольцо.
- Пастель из полимера.
- Заглушка.
- Корпус.
Важным звеном в конструкции является защитный чехол, предотвращающий попадание грязи, воды и агрессивных веществ на трущиеся поверхности шарнира.
Классификация неисправностей рулевого механизма по группам:
- большой люфт (свободный ход) руля;
- присутствие посторонних шумов, стуков и скрипов во время управления автомобилем в разных режимах (скрипеть, стучать, например, может только при повороте направо или только при подъеме в гору);
- тугой поворот руля.
Причины неисправностей:
- Ослабились гайки крепления рулевых тяг.
- Изношены рулевые наконечники и сайлентблоки.
- Ослабились гайки крепления всего рулевого механизма (РМ).
- Появился большой зазор между гайкой и регулировочной рейкой.
Устранить неполадки протяжкой болтовых соединений, заменой наконечников и сайлентблоков.
Если руль на автомобиле Калина стало крутить очень трудно, то причинами этого могут быть:
- Изношены подшипники верхней опоры стойки верхнего кардана рулевой колонки (РК).
- Изношена или повреждена опорной втулки рейки механизма рулевого управления.
- Сломалась телескопическая стойка передней подвески.
- Не работает электроусилитель руля (ЭУР).
- Низкое давление в передних колесах.
Пятую причину можно легко устранить своими руками. Для устранения других причин неполадок, придется обратиться к автослесарю или изучить устройство, порядок замены самому.
Есть еще рулевые червячного и винтового видов. Некоторые интересуются, можно ли вместо штатного реечного механизма управления автомобилем поставить механизм другого принципа действия. Ответ: можно то можно, но надо ли? Лучше не изменять заводскую конструкцию на столько ответственных узлах, как узел управления машиной.
Причины замены
Рулевые наконечники на Ладе Калине подвергаются воздействию окружающей среды и механическим нагрузкам при езде по плохим дорогам. Все это приводит к их повреждению и может создать аварийную ситуацию. По этой причине необходимо делать регулярную ревизию и выявлять появившиеся дефекты.
Первое, на что нужно обратить внимание,– это защитные чехлы, или пыльники. Они должны быть заполнены смазкой, на чехле нет трещин, механических повреждений
В противном случае требуется немедленная замена пыльника рулевого наконечника Калина.
Более точную диагностику проводят, поставив автомобиль на яму или эстакаду. Нужно попросить помощника покачать рулем, при этом рулевой наконечник не должен перемещаться по оси пальца больше чем на полтора миллиметра. В противном случае деталь требует замены. Для того чтобы убедиться в наличии люфта, следует еще раз все проверить. Двумя руками пошатайте наконечник строго в вертикальном направлении – при наличии износа люфт обязательно проявится.
Диагностика рулевой рейки Калина
Итак, уважаемые читатели, заменой втулки ремонтировать рулевую рейку Калины стоит лишь в том случае, если правый конец рейки находится в идеальном состоянии. Если же на нем есть ржавчина (как это было у меня), то она будет работать как абразив и довольно быстро «съест» капроновую втулку. Правый край «рашпиля» должен блестеть как зеркало, лишь тогда он не будет разбивать втулку.
Проверить состояние правого края рейки довольно просто
Для этого надо осторожно срезать пластиковый хомут, фиксирующий длинный правый пыльник, затем снять этот пыльник и, вывернув руль влево, визуально осмотреть, появившийся из корпуса, правый конец рейки
Советую Вам провести такую диагностику, прежде, чем снимать рейку с автомобиля. И вообще, если Вы собираетесь самостоятельно решать проблему с рейкой, то я Вам искренне желаю выполнить ее снятие и установку только один раз, потому что процесс установки рейки довольно сложен и может вызывать неприятные ощущения, особенно при необходимости его повторения.
В статье про ремонт рулевой рейки я уже упоминал, как определить, что стук происходит именно из рулевой рейки Калины. Для этого надо, открыв капот, хорошенько подергать рукой за рулевую тягу. Исправная втулка рулевой рейки не позволит тягам шелохнуться и на миллиметр, а при «раздолбаной» втулке тяги будут ходить ходуном.
В начале этого видео хорошо виден люфт рулевой рейки после пробега 164 т.км, а в конце – новая рулевая рейка после пробега 3 т.км.
Как видите, на новой рейке люфта нет. Если на Вашей Калине рулевые тяги не болтаются, значит, стучит НЕ рейка.
Снятие рулевой рейки Калины
Потребуется: головки «на 10», «на 13», «на 15», «на 17», «на 27», накидной ключ «на 19», пассатижи, монтажная лопатка, молоток, плоская отвертка.
В салоне отвернуть гайку и снять болт крепления нижнего карданного шарнира к валу-шестерне рулевого механизма (рулевой рейки), используя головку «на 13». Если болт будет проворачиваться, удерживайте его ключом «на 13».
В моторном отсеке:
- Отвернуть гайку верхнего крепления кожуха рулевой рейки с помощью головки «на 10».
- Отвернуть 2 гайки крепления кожуха рулевой рейки, снизу автомобиля головкой «на 10».
- Снять кожух.
Вывешиваем переднюю часть автомобиля и снимаем колеса.Чтобы снять рулевую рейку без рулевых тяг, их следует отсоединить:
- Снять стопорную пластину болтов крепления рулевых тяг, поддевая ее отверткой. Затем отвернуть 2 болта крепления рулевых тяг к рейке.
- Отвернуть гайки крепления скоб рулевой рейки к щитку передка, используя головку «на 13».
- Сдвинуть рулевую рейку вперед, выводя вал-шестерню из отверстия щитка передка.
- Снять рулевую рейку Калины вместе с тягами.
Чтобы снять рулевую рейку вместе с рулевыми тягами, тогда нужно отсоединить наконечники рулевых тяг от поворотных рычагов амортизаторных стоек, для этого:
- Снять шплинт, используя пассатижи.
- Отвернуть не полностью гайку крепления шарового пальца, используя накидной ключ «на 19».
- Ослабить затяжку стяжного болта наконечника рулевой тяги с помощью головки «на 17».
- Выпрессовываем шаровый палец из рычага, вставив монтажную лопатку между поворотным рычагом и наконечником, отжимая наконечник от рычага, и нанося удары молотком по торцу поворотного рычага.
- Отвернуть гайку крепления шарового пальца до конца.
- Вывести шаровый палец из отверстия поворотного рычага.
- Разжать паз наконечника рулевой тяги с помощью отвертки.
- Отвернуть наконечник, удерживая регулировочную резьбовую втулку ключом «на 27». Считаем количество оборотов, для того, чтобы при установке завернуть наконечник на такое же количество оборотов. При этом сохраняем положение резьбовой втулки на рулевой тяге. Это поможет приблизительно сохранить прежний угол схождения колес.
Снимаем рулевую рейку Калины вместе с тягами:
Замена наружного наконечника рулевой тяги
Снимаем переднее колесо со стороны заменяемого наконечника рулевой тяги. Работа показана на примере наконечника правой рулевой тяги. Поворачиваем рулевое колесо до упора в сторону, противоположную снимаемому наконечнику. Разгибаем.
. и вынимаем шплинт.
Накидным ключом «на 19» отворачиваем не полностью гайку крепления шарового пальца.
Головкой «на 17» ослабляем затяжку стяжного болта наконечника рулевой тяги.
Вставив монтажную лопатку между поворотным рычагом и наконечником, отжимаем наконечник от рычага и, нанося удары молотком по торцу поворотного рычага, выпрессовываем шаровой палец из рычага.
Окончательно отворачиваем гайку крепления шарового пальца.

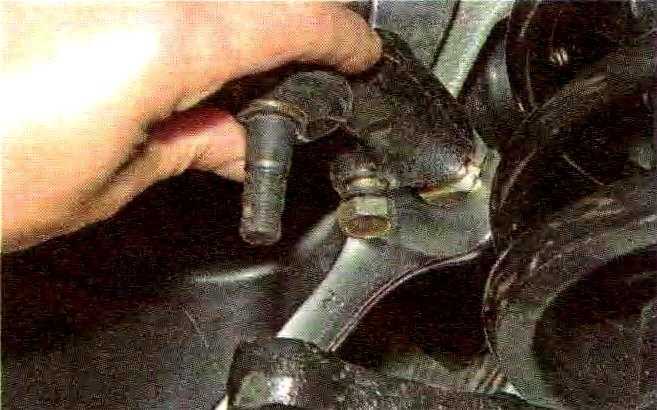

. и выводим шаровой палец из отверстия поворотного рычага.
Отверткой разжимаем паз наконечника рулевой тяги.
Удерживая ключом «на 27» регулировочную резьбовую втулку, отворачиваем наконечник, подсчитывая количество оборотов, с тем чтобы новый наконечник завернуть на то же число оборотов. При этом сохраняем положение резьбовой втулки на рулевой тяге. Это поможет приблизительно сохранить прежний угол схождения колес.
Особенности замены наконечников рулевых тяг на Ладе Калине
Для начала приведу перечень инструментов, который понадобится для выполнения данного вида ремонта. Сразу скажу, что от руководства, которое написано «Третьим Римом» эта информация немного отличается, наверное они ошиблись. Вот что нужно:
- Баллонный ключ
- Домкрат
- Рожковые ключи на 17 и 19
- Плоскогубцы
- Динамометрический ключ (при затяжке)
- Монтировка и молоток (вместо съемника, если такового нет)
Для тех, кто любит все смотреть в живую, решил сделать видео ролик, где наглядно все показал:
А ниже будет представлен пошаговый фото отчет по проделанной работе, если вдруг видео не будет отображаться.
Сначала срываем болты крепления колеса и поднимаем машину домкратом, ту сторону, где собираемся ремонтировать. Затем снимаем колесо и обязательно наносим проникающую смазку на все резьбовые соединения наконечника: на палец и болт стяжки. Еще один момент, при выполнении процедуры с левой стороной, выворачиваем руль вправо до конца, соответственно при замене справа — выкручиваем до упора влево. Так удобнее будет работать.
Затем откручиваем стяжной болт, не обязательно до конца, главное, чтобы резьба стала свободнее. Находится этот болт в месте, которое показано на фото:
Затем выпрямляем шплинт нижний гайки наконечника, и плоскогубцами вынимаем его:
После чего можно откручивать гайку накидным ключом или рожковым:
Далее берем монтировку, если нет специального съемника, и вставляем ее между поворотным рычагом стойки и наконечником. Нажимаем посильнее, как бы стараясь приподнимать наконечник вверх и в это время молотком бьем по поворотному рычагу именно в том месте, где сидит палец. Более наглядно это показано на фотографии:
После нескольких сильных ударов молотка и под воздействие рычага от монтировки, рулевой наконечник должен выскочить из отверстия поворотного рычага, что и показано уже выше.
Затем берем за наконечник и поднимаем его вверх, тем самым окончательно освобождая:
Теперь можно его выкручивать из рулевой тяги
Обратите внимание, что крутить необходимо по часовой стрелке
Внимание! Обязательно посчитайте количество оборотов до полного выворачивания наконечника. Если этого не сделать, то потом могут быть серьезные проблемы со схождением передних колес. А если посчитать и запомнить количество оборотов, которые вы сделали, то приблизительно можно все поставить так же, как и было до замены
А если посчитать и запомнить количество оборотов, которые вы сделали, то приблизительно можно все поставить так же, как и было до замены.
У меня получилось 23,5 оборота слева и 21,5 оборот с правой стороны. У вас данные могут отличаться.
Результат проделанной работы получился следующий:
Теперь берем нужный в данном случае новый наконечник (правый и левый отличаются!) и закручиваем его против часовой стрелки с тем количеством оборотов, которое было при отворачивании.
Закручиваем на место стяжной болт, а вот гайку крепления наконечника к поворотному рычагу стоит затягивать с определенным моментом. В очередной раз мне пригодился мой динамометрический ключ Ombra, который довольно долго лежал без дела. Момент затяжки этого соединения должен быть в пределах от 27 до 33 Нм. Я завернул до 70 Нм по руководству от Третьего Рима, за что им «огромное спасибо», косяки на каждой странице в ихней книге! После чего пришлось ослаблять, когда проверил в других источниках.
Не забываем вставить контрящий шплинт в отверстие пальца и загнуть его края. Вот и вся замена, конечный результат которой показан на картинке ниже:
Замена на второй стороне производится в такой же последовательности. Цена новых рулевых наконечников на Ладу Калину составляет около 600 рублей за пару.
В результате, после проверки на дороге, сразу заметно собраннее стал руль, перестали слышаться стуки и вибрация на руле и реакция на повороты теперь незамедлительная, чего в последнее время мне не хватало. Короче говоря, никакой болтанки и шатания теперь нет, осталось проверить шаровые и при необходимости их заменить, но об этом немного попозже!
Инструкция по замене
Поменять наконечники несложно, процесс может быть выполнен автолюбителем своими руками при наличии соответствующего инструмента. Установите автомобиль на ровной площадке. Его нужно поддомкратить с той стороны, где будет производиться замена наконечника, и снять колесо.
Затем, очистив от грязи и пыли необходимые узлы, следует нанести проникающую смазку типа WD на резьбовые соединения.Теперь нужно ослабить болт, стягивающий наконечник с рулевой тягой, и вытащить плоскогубцами шплинт из шарового пальца. Отсоединить деталь от поворотного рычага легче специальным съемником.
Если его нет, можно воспользоваться монтировкой и молотком. Необходимо вставить монтировку между наконечником и поворотным рычагом, сделать расклинивающее движение и хлестко ударить молотком по серьге поворотного рычага. После нескольких ударов наконечник выскочит из зацепления.
Для демонтажа рулевого наконечника следует отвинтить его от тяги. Сосчитайте количество оборотов до полного его отвинчивания: это очень поможет при установке новой детали и проведении регулировочных работ. Откручивать наконечник нужно почасовой стрелке, поскольку соединение имеет левую резьбу. После замены все детали устанавливаются строго в обратном порядке.
Как на Калине поставить руль прямо?
После ремонта или замены рулевой рейки руль не всегда удается поставить так, чтобы он смотрел прямо, потому у многих автолюбителей возникает вопрос: как Калине поставить руль прямо? Действительно, когда при движении по прямой руль стоит прямо, то это не только приятно, но и удобно. За него просто удобнее держаться.
Чтобы затем выставить руль прямо, сначала, во время движения по прямой, сделайте отметку в верхней точке руля, а когда приедете к месту ремонта, то поставьте руль так, чтобы эта точка была в самом верху. Далее потяните на себя центральную часть руля, она отсоединится и окажется у Вас в руках.

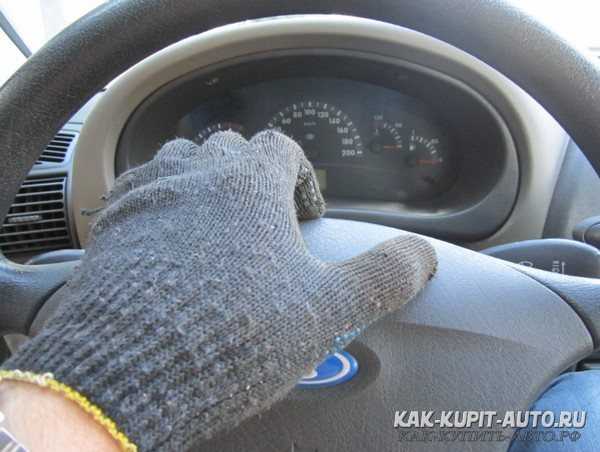

Клеммы звукового сигнала надо отсоединить, центральную часть рулевого колеса можно отложить в сторону.
Ключом на 24 откручиваем гайку крепления рулевого колеса к рулевому валу.
Не забудьте отметить маркером положение рулевого колеса относительно вала.
А теперь берем руль двумя руками (на 9 и на 3 часа) и попеременно покачивая каждой рукой к себе и от себя, аккуратно снимаем рулевое колесо со шлицов рулевого вала. Как только руль снимется со шлицов, поворачиваем его в то положение, которое Вам нужно (то есть ставим прямо) и снова надеваем на шлицы. Теперь, при движении прямо, руль у Вас будет тоже смотреть прямо.
У меня руль слегка косил вправо, поэтому я переставил его на один шлиц влево, вот так:
Для чего нужны рулевые наконечники
Рулевые наконечники отвечают за повороты колес, как на Калине так и на других автомобилях. Если бы рулевая рейка не имела подвижных наконечников, то ни о какой мягкости подвески при наезде на кочки и попадании в выбоины не могло быть и речи.
Наконечники рулевых тяг работают по принципу шарового соединения. Но не стоит путать шаровую с рулевыми наконечниками – это разные детали.
На Калине рулевые наконечники хорошего качества обычно выхаживают от 20 до 50 тысяч километров пробега. Если человек бережет подвеску, то наконечники выхаживают дольше.
Срок службы напрямую зависит от таких факторов:
- качество дорог;
- сезон;
- манера езды.
Рулевые наконечники служат для передачи двигательного усилия от рулевой колонки к колесам. При этом, все рулевые наконечники являются шарнирными.
Все рулевые тяги похожи друг на друга по конструкции. Так что замена этих деталей, которые считаются расходными материалами, чаще всего проходит по одинаковому алгоритму.
Электрический усилитель
Регулировкой данного узла в Лада Калина лучше заняться после того, как демонтирована рейка рулевая с электроусилителем. Однако существует способ, позволяющий осуществить это действие, не прибегая к снятию указанного механизма.
- Устанавливаем автомобиль над ямой для обеспечения доступа к крепежу лобовой части усилителя.
- Производим подтяжку зажимной гайки. Если это делаем снизу, то вращаем по ходу стрелки часом, а если действуем сверху, то, естественно, наоборот.
- В профилактических целях проверяем целостность сальника. Заметим, что сильный и частый выворот руля приводит к преждевременному износу этого уплотняющего элемента.
Диагностика рулевой рейки Калина
Итак, уважаемые читатели, заменой втулки ремонтировать рулевую рейку Калины
стоит лишь в том случае, если правый конец рейки находится в идеальном состоянии. Если же на нем есть ржавчина (как это было у меня), то она будет работать как абразив и довольно быстро «съест» капроновую втулку. Правый край «рашпиля» должен блестеть как зеркало, лишь тогда он не будет разбивать втулку.
Проверить состояние правого края рейки
довольно просто
Для этого надо осторожно срезать пластиковый хомут, фиксирующий длинный правый пыльник, затем снять этот пыльник и, вывернув руль влево, визуально осмотреть, появившийся из корпуса, правый конец рейки
Советую Вам провести такую диагностику
, прежде, чем снимать рейку с автомобиля. И вообще, если Вы собираетесь самостоятельно решать проблему с рейкой, то я Вам искренне желаю выполнить ее снятие и установку только один раз, потому что процесс установки рейки довольно сложен и может вызывать неприятные ощущения, особенно при необходимости его повторения.
В статье про я уже упоминал, как определить, что стук
происходит именно изрулевой рейки Калины . Для этого надо, открыв капот, хорошенькоподергать рукой за рулевую тягу . Исправнаявтулка рулевой рейки не позволит тягам шелохнуться и на миллиметр, а при «раздолбаной» втулке тяги будут ходить ходуном.
В начале этого видео хорошо виден люфт рулевой рейки после пробега 164 т.км, а в конце – новая рулевая рейка после пробега 3 т.км.
Как видите, на новой рейке люфта нет. Если
на Вашей Калинерулевые тяги не болтаются , значит,стучит НЕ рейка .
Рулевые наконечники на калину замена регулировка
Может кто подскажет (согласно опыта), подходят ли рулевые тяги с наконечниками от 10-ки или 12-ки на калину?У меня одна закипела и развал зделать почеловечески не могут. нужна замена.
Может кто из киевлян менял подвеску на десятую или восьмую и тяги родные остались?
У меня такое было — прикипел нах правый, так мне его WD-шкой и на пару часиков оставили, а потом ещё феном грели.Итог — сорвали, и всё ок, и никаких тяг не меняли (у тебя всё это пробовали?)
ВДешкой брызгали, молотком стучали . ковырялись с этой тягой почти час, но не открутили, сказали нужно снимать её с машины (так как могут порвать рейку если хорошо приложатся с большим рычагом) и разрабатывать.
А восьмые или десятые тяги там точить или как там дорабатывать не нужно, или просто взял та поменял вместе с наконечниками?
Развальщики говорили, что всё становится без проблем, но точно я тебе не скажу. Если есть доступ к новым или хотя-бы б/у, то советую попробовать померять, ну а потом прикинь, если выйдет, то отпишись.
П.С.: вообще мне говорили, что с нашими наконечниками нужно им делать профилактику каждый квартал.
А чем десяточный рулевой механизм лучше калиновского? и соответственно рулевые тяги и наконечники?Просветите темного в этом деле.
Может кто подскажет (согласно опыта), подходят ли рулевые тяги с наконечниками от 10-ки или 12-ки на калину?У меня одна закипела и развал зделать почеловечески не могут. нужна замена.
поставил тяги от десятки, только смотри они двух типов -одни для 16ти клапонной, а другие от 8ми клапанной.Наконечники тоже десятки- PRO-sport, Все подходит идеально.
а в чём разница межну наконечниками 10-ки 16V b 8V? я что-то не пойму.
Там меньше угол поворота. Примерно на столько, на сколько и руль крутить меньше.
Нужно просто попробовать сделать развал-схождение еще раз и возможно в другом месте. У меня и на ГСТО так получалось (кривой руль, увод машины), сразу переделывали пока не становилось гуд.
Основные неисправности рулевой рейки
1. Протечка сальников
Протечкой в сальниках первичного вала обычно страдают французские и японские авто. Она происходит по причине коррозии зоны сальника.
2. Течь силовых сальников, и коррозия вала рулевой колонки
Эта проблема появляется при попадании воды через пыльники тяг.
4. Изнашивание центрального зуба рулевой рейки
По причине того, что руль большую часть времени остается в центральном положении, подавляющее большинство всех нагрузок приходится на центральную часть рейки.
5. Стуки опорной втулки
Опорные втулки предназначены для централизации вала в корпусе рулевой рейки, при его износе вал начинает стучать об корпус рейки.
6. Стуки поджимного сухаря
С течением времени на поверхности сухаря образуется выборка и стирается прокладка. Сухарь при этом начинает стучать о рулевую рейку, болтаясь в ее корпусе.
7. Тугой поворот руля в одну сторону
Такой эффект наблюдается при загрязнении гидравлической жидкости, внутри распределителя, при этом, образуются проточки.
8. Тугой поворот руля в обе стороны
Тут может быть много причин:
- описанные выше, проточки.
- на поршне могло разорваться тефлоновое кольцо.
- мог произойти на насосе износ рабочей пары.
- мог сломаться торсион распределителя.
Классификация неисправностей рулевого механизма по группам:
- большой люфт (свободный ход) руля;
- присутствие посторонних шумов, стуков и скрипов во время управления автомобилем в разных режимах (скрипеть, стучать, например, может только при повороте направо или только при подъеме в гору);
- тугой поворот руля.
Причины неисправностей:
- Ослабились гайки крепления рулевых тяг.
- Изношены рулевые наконечники и сайлентблоки.
- Ослабились гайки крепления всего рулевого механизма (РМ).
- Появился большой зазор между гайкой и регулировочной рейкой.
Устранить неполадки протяжкой болтовых соединений, заменой наконечников и сайлентблоков.
Если руль на автомобиле Калина стало крутить очень трудно, то причинами этого могут быть:
- Изношены подшипники верхней опоры стойки верхнего кардана рулевой колонки (РК).
- Изношена или повреждена опорной втулки рейки механизма рулевого управления.
- Сломалась телескопическая стойка передней подвески.
- Не работает электроусилитель руля (ЭУР).
- Низкое давление в передних колесах.
Пятую причину можно легко устранить своими руками. Для устранения других причин неполадок, придется обратиться к автослесарю или изучить устройство, порядок замены самому.
Есть еще рулевые червячного и винтового видов. Некоторые интересуются, можно ли вместо штатного реечного механизма управления автомобилем поставить механизм другого принципа действия. Ответ: можно то можно, но надо ли? Лучше не изменять заводскую конструкцию на столько ответственных узлах, как узел управления машиной.
Последовательность выполнения замены наконечников рулевых тяг
Для этого необходим минимальный набор инструментов, домкрат, и специальное приспособление для демонтажа пальцев рулевых наконечников. Но, можно обойтись и без съемника, воспользовавшись молотком и небольшой монтировкой, правда, придется немного помучится. Также существует риск повредить расположенные рядом детали рулевого управления. Главное — все делать аккуратно и не торопясь.
Замена наконечников осуществляется следующим образом:
- необходимо поддамкратить переднюю часть автомобиля, и снять колесо;
- место соединения поворотного кулака и наконечника рулевой тяги следует очистить от грязи. Чтобы облегчить процесс демонтажа, резьбовое соединение можно обработать средством WD-40;
- удаляем шплинт, которым зафиксирована гайка. Для этого потребуются плоскогубцы;
- выкручиваем гайку, после чего при помощи съемника удаляем палец крепящий наконечник тяги. Если такое приспособление отсутствует, палец можно выбить молотком. Правда для этого необходим замах, что не всегда представляется возможным. Придется приспосабливаться, потратить немало усилий и времени, чтобы освободить тягу с наконечником;
- к рулевой тяге наконечник прикручен болтом, который необходимо выкрутить;
- перед тем, как демонтировать изношенный наконечник, следует замерить расстояние между ним и сгоном. Это поможет правильно установить новую деталь;
- новый наконечник устанавливается в обратной последовательности;
- после замены детали устанавливаем колесо на место и убираем домкрат;
- аналогично меняется наконечник рулевой тяги с противоположной стороны.
Определяем степень износа наконечников
Увидеть люфт можно, если несколько раз надавить на корпус наконечника монтировкой, упертой в чашку стойки.
Если наконечники подлежат замене, то они будут существенно люфтить . Для проверки делаем следующее:
- Выворачиваем колесо.
- Прижав шарнир пальцем снизу, нажимаем на верхнюю часть детали ладонью. Малейший люфт свидетельствует о необходимости заменить элемент.
Кроме того, неисправность рулевых наконечников хорошо заметна при езде. Если машина проезжает по неровностям, ощущается достаточно сильная отдача в руль . При езде по ровной дороге, слегка покачиваем руль из стороны в сторону. Появление люфта свидетельствует о том, что расходники пора менять.
Замена рулевых тяг и наконечников автомобиля Лада Калина
Накидным ключом на 19 отворачиваем не полностью гайку крепления шарового пальца.
Головкой на 17 ослабляем затяжку стяжного болта наконечника рулевой тяги.
Вставив монтажную лопатку между поворотным рычагом и наконечником, отжимаем наконечник от рычага и, нанося удары молотком по торцу поворотного рычага, выпрессовываем шаровой палец из рычага.
Можно с помощью съемника выпрессовать палец из отверстия поворотного рычага.
Окончательно отворачиваем гайку крепления шарового пальца.
Выводим шаровой палец из отверстия поворотного рычага.
Отверткой разжимаем паз наконечника рулевой тяги.
Удерживая ключом «на 27 регулировочную резьбовую втулку, отворачиваем наконечник, подсчитывая количество оборотов, с тем, чтобы новый наконечник завернуть на то же число оборотов
При этом сохраняем положение резьбовой втулки на рулевой тяге. Это поможет приблизительно сохранить прежний угол схождения колес.
Снимаем наконечник рулевой тяги.
Наконечник правой рулевой тяги со стяжным болтом.
Наконечники правой и левой рулевых тяг не взаимозаменяемы
Поддеваем отверткой пружинное кольцо пыльника
Снимаем пружинное кольцо чехла
Снимаем чехол с уплотнительным кольцом (рис. 13).
Перед установкой чехла смазываем шаровой палец пластичной смазкой и закладываем смазку в чехол. Устанавливаем наружный наконечник рулевой тяги в обратной последовательности.
Заворачиваем новый наконечник в резьбовую втулку на число оборотов равное числу оборотов, подсчитанных при снятии наконечника.
Корончатую гайку затягиваем моментом 27,1 – 33,4 Нм (2,8-3,4 кгсм).
Совмещаем отверстие в пальце с ближайшей прорезью гайки. Шплинтуем гайку и разводим концы шплинта в разные стороны.
Затягиваем стяжной болт наконечника тяги моментом 19,1-30,9 Нм (2,0-3,1 кгсм). Регулируем угол схождения.
Замена рулевой тяги
Отсоединяем наружный наконечник рулевой тяги от поворотного рычага.
Поддеваем отверткой и снимаем стопорную пластину болтов крепления рулевых тяг.
Накидным ключом на 15 отворачиваем болт крепления рулевой тяги к рейке.
Этим же ключом ослабляем затяжку болта крепления другой рулевой тяги.
Снимаем рулевую тягу. Вторую тягу снимаем аналогично
Измеряем длину снятой тяги (расстояние между центром отверстия резинометаллической втулки внутреннего конца тяги и центром заглушки отверстия шарового пальца).
Торцовым ключом на 17 мм ослабляем затяжку стяжного болта новой тяги.
Вращая регулировочную вставку ключом на 27 мм, делаем длину новой тяги равной длине снятой тяги.
Перед регулировкой длины тяги убедитесь, что регулировочная вставка и наконечник завернуты на рулевую тягу до упора.
Устанавливаем тягу в обратной последовательности.
Затягиваем стяжной болт тяги моментом 19—30,9 Нм (2,0—3,2 кгс.м).
Затягиваем и шплинтуем болт крепления пальца наконечников тяг моментом 27,1—33,4 Нм (2,8— 3,4 кгсм).
Болты крепления тяг к рулевому механизму затягиваем моментом 70—86 Нм (7,1—8,6 кгсм) после установки автомобиля на колеса.
. — , , .
| SP31 130, SP32 130 . /. Kalina, 2190-2191 Granta SP60005C5 Fenox | 10:11, 13 Zakaz28rus |
| 1118 / 2190 ( 1 SP31130C3) | 18:54, |
| 1118 / 2190 ( 1 SP32130C3) | 18:54, |
| 2190 Granta (- 2 . ) 21900341410086 | 23:11, AUTOPROGRESS.MSK |
| 2190 Granta 21900341405782 | 23:11, AUTOPROGRESS.MSK |
| 2190 Granta 21900341405682 | 23:11, AUTOPROGRESS.MSK |
| -11183 ( . «» ) 3,1 LADA .11183340001010 | 21:46, —… |
| sp31 130, sp32 130 . /. 1117-1119 kalina, 2190-2191 granta Fenox . SP60005C5 | 07:13, —… |
| 1117-1119 kalina, 2190-2191 granta sp31 130, sp32 130 . /. Fenox . SP60005C5 | 04:56, —… |
| 1117-1119 kalina, 2190-2191 granta Fenox . SP31130C3 | 04:31, —… |
| 1117-1119 kalina, 2190-2191 granta Fenox . SP32130C3 | 03:39, —… |
| 2190 granta LADA . 21900341405782 | 00:18, —… |
| -2190 (. +. ) () . LADA .21900341410086 | 00:09, —… |
| -2190 () LADA .21900341405782 | 22:01, —… |
| -2190 () LADA .21900341405682 | 20:50, —… |
| 2190 granta LADA . 21900341405782 | 06:55, —… |
| 2190 granta LADA . 21900341405682 | 06:28, —… |
| 2190 granta (- 2 . ) LADA . 21900341410086 | 06:04, —… |
| . (. /. ) -2190 granta (. . lada) LADA . 21900341410086 | 06:02, —… |
| 2190 LADA .21900341405782 | 05:46, —… |
| 1117-19,2190 ( ) . . LADA .11180341405782 | 04:51, —… |
| 2190 () LADA .21900341405682 | 03:25, —… |
| 2190 () LADA 21900341405682 | 03:12, — … |
| 2190 LADA 21900341405782 | 03:12, — … |
| 1117-19,2190 ( ) . . LADA 11180341405782 | 03:11, — … |
| 1117-1119 Kalina, 2190-2191 Granta SP31 130, SP32 130 . /. Fenox SP60005C5 | 02:57, — … |
| SP31 130, SP32 130 . /. Kalina, 2190-2191 Granta SP60005C5 Fenox SP60005C5 | 02:26, — … |
| 2190 granta LADA . 21900341405682 | 01:05, —… |
| 1118 , 2190 () (12) | 22:28, 17 Autoclub02 |
| 2110, 2190 + ( ) (8) | 22:28, 17 Autoclub02 |
| 2110, 2190 + ( ) (15) | 22:28, 17 Autoclub02 |
| 1118 , 2190 + (Hofer) (10) | 22:28, 17 Autoclub02 |
| 1118 , 2190 + () (8) | 22:28, 17 Autoclub02 |
| 2110 +, 2170 , 2190 , 1118 13 (M-Start) (20) | 22:28, 17 Autoclub02 |
| 1118 , 2190 (Weber) (20) | 22:28, 17 Autoclub02 |
| 1118 , 2190 () (12) | 22:28, 17 Autoclub02 |
| 2110, 1118 , 2170 , 2190 , Datsun «» 2 () | 22:28, 17 Autoclub02 |
| 1118 , 2190 + () | 22:28, 17 Autoclub02 |
| 2110 +, 2170 , 2190 , 1118 13 (AT) (20) | 22:28, 17 Autoclub02 |
| 2190 Granta (- 2 . ) 21900-3414100-86 | 00:26, -PN1 — … |
| 2190 Granta 21900-3414056-82 | 00:26, -PN1 — … |
| 2190 Granta 21900-3414057-82 | 00:26, -PN1 — … |
| 2190 . . (2) — | 05:40, «… |
| LADA: Samara 86-, Samara Forma 89- Formpart #1 601 005 | 21:35, com |
| LADA: Samara 86-, Samara Forma 89- Formpart #1 601 006 | 21:35, com |
| LADA: NIVA 76- Formpart #1 601 003 | 21:34, com |
| . -2190 . LADA (2) LADA Original 21900341410086 | 22:44, 22 -TODUX |
| 1118 2190 | 19:51, Autoko — … |
| 1118 2190 | 19:50, Autoko — … |
| 1118 2190 | 19:47, Autoko — … |
