Признаки неисправности и замена шкворней

Функциональное назначение шкворней в автомобиле

Стержень, который обеспечивает поворотные свойства колеса в автомобиле, принято называть шкворнем, а подвеску с применением осевых стержней — шкворневой.

Так выглядит шкворня в разборке

Прототипом для подвески автомобиля с использованием шкворней послужило устройство обычной колёсной телеги, которые применялись ещё в ХIХ веке и использовали осевой шарнирный механизм.

Принцип действия шкворневой подвески также основан на свойствах сферического шарнира, который обеспечивает свободный ход колеса и крепление ступицы, обеспечивая тем самым возможность автомобилю выполнять повороты в рамках ограничений рулевого управления.

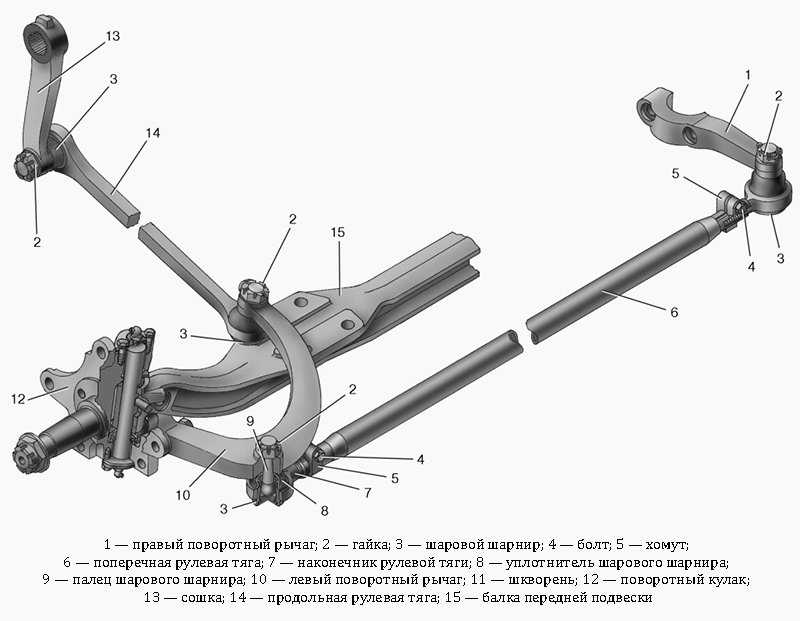

Составные передней подвески Газель

Основным показателем устойчивости машины при манёврах является установленные поперечные и продольные углы наклона каждого шкворня, которые обеспечивают комфортное передвижение.

Материалом для изготовления шкворней является прочная закалённая сталь, а все полости, которые с ним соприкасаются, набиваются смазкой.

Смотрите в видео:замена шкворней на Газели.

Сфера применения шкворней в подвеске распространяется в основном на грузовые и среднетоннажные автомобили, такие как Газель, а также на машины повышенной проходимости, предназначенные для движения по бездорожью проходимости. Это обусловлено сочетанием в данной конструкции простоты, надёжности и ремонтопригодности.

Правильная эксплуатация и своевременное обслуживание будет гарантией долгой и надёжной работы шкворней в автомобиле.

Особенности замены и обслуживания шкворней на Газели

Передняя подвеска автомобилей Газель – рессорная, на передней оси устанавливается массивная литая балка. Соединение балки с поворотными кулаками – шкворневое, шкворни поворачиваются вместе с кулаками в бронзовых втулках, которые запрессованы в кулаки.

Сама подвеска отличается высокой надежностью, но при условии, если она регулярно смазывается. Замена шкворней на Газели при нормальном уходе требуется через 70-120 тыс.

км пробега, но если подвеску не шприцевать, большой люфт в соединениях может появиться и через 20 тыс. км.

Шкворни на Газель

Шкворневое соединение применяется в передвижной технике очень давно – оно использовалось еще в повозках и конных экипажах. Шкворневая подвеска устанавливается на автомобилях Волга и УАЗ, на грузовиках ГАЗ 53/ 3307, КАМАЗ, ЗИЛ.

На автомобили Газель для ремонта подвески продаются ремкомплекты, в стандартный набор входит четыре бронзовые втулки и два шкворня. Промышленностью также выпускается ремкомплекты нового образца, в них втулки заменены на игольчатые подшипники. Цена ремкомплекта с бронзовыми втулками находится в районе 900-1700 рублей, с самими запчастями проблем никаких нет – их можно купить практически в любом специализированном автомагазине.

Также в автомагазинах продаются полные наборы, в которые входят:

• клинья (2 шт.);
• сферические втулки (2 шт.);
• шкворни (2 шт.);
• резиновые уплотнители (2 шт.);
• прокладки заглушек (2 шт.);
• бронзовые втулки (4 шт.);
• шайбы;
• гайки.

Часто автовладельцы коммерческих автомобилей ГАЗ интересуются, сколько стоит ремонт шкворней на Газели. Следует отметить, что сама работа по замене шкворней (ЗШ) достаточно трудоемкая, требует немалых физических сил и времени. Расценки на работы по ЗШ в автосервисах разные, цена зависит от уровня станции техобслуживания, региона (местонахождения), степени сложности замены.

Здесь дело в том, что в запущенных случаях (когда подвеска долго не смазывалась)  шкворни практически не выбиваются из своих посадочных мест, и тогда приходится полностью снимать переднюю балку в сборе, при разборке применять газовую горелку. Стоимость ЗШ на авто Газель в среднем начинается от 2-2,5 тыс. рублей за одну сторону, цена замены может доходить и до 10-12 тысяч рублей.

шкворней

1 year ago

УАЗ Patriot,Hunter регулировка и смазка шкворней.

Тонкости регулировки и смазки шкворней.

1 year ago

Ремонт Шкворней на Газели своими руками + какие приспособления нужны

10 months ago

Протяжка шкворней

Стандартные вкладыши шкворней на пробеге более 60.000 км все же потребовали восстановления преднатяга Как…

3 years ago

Намертво сидячий шкворень,правильный способ выпресовки

Компания Авто- Крафт специализируется на реставрации автотракторных деталей, комбайнов, экскаваторов….

3 years ago

Замена шкворней на Газели

Полностью выкатываем балку и меняем шкворня! Выколачиваем их за 10 минут и ставим новые! Спасибо за просмотр…

3 years ago

Как шприцевать шкворня

В этом видео описано как шприцевать шкворня на газели. Видео пособие для новичков. ОБНАРУЖЕНИЕ ВСЕХ ТИПОВ…

6 months ago

Замена шкворня на Камаз Евро!

РемонтШквореньКамаз Донат: https://www.donationalerts.com/r/gmeka https://www.instagram.com/zheka_saltovskiy/

3 years ago

Проверка шкворней

Проверяем в домашних условиях шкворни на наличие люфта. Чаще всего разбивает шкворня в поворотном кулаке…

2 years ago

замена шкворней уаз старого образца

замена шкворней уаз старого образца.

4 years ago

#12 — Замена шкворней на грузовом автомобиле

Дядя Рома меняет шкворни на японском грузовом автомобиле. Очень трудозатратно, много работы кувалдой….

4 years ago

Замена шкворней на МАЗе и МАНе

2 years ago

Выпрессовка шкворня поворотного кулака

Съёмник шкворней мод. ВШ75-125 с ручным гидравлическим приводом применяется для выпрессовки (запрессовки)…

1 year ago

Ремонт шкворня Камаз. Установка упорного подшипника вместо шайб!

Краткое пособия, как справится с заклинившем или провернутыми втулками на шкворне в Камазе, звыняйте за…

5 months ago

Регулировка, центровка шкворней и поворотного кулака, военный мост

4 years ago

как убрать люфт шкворней на уаз

протяжка шкворней на авто уаз.

2 years ago

ЗиЛ Дизель №3 (Замена шкворней , цапф, втулок)

Я в вконтакте — https://vk.com/id290812754 Я на Д2 — https://www.drive2.ru/users/krivosheevov/#blog.

2 months ago

Дальнобой по США! Замена шкворней !

2 months ago

Дошли руки до шкворней ! Роликовый подшипник, за место шайбы скольжения Камаз.

6 months ago

Замена шкворней Газели, протяжка втулок. Как это делать своими руками.

Как заменить шкворни, уплотнить втулки на Газели. Ремонт своими руками. Какой нужен для этого инструмент…

9 months ago

Разберем Шкворня на УАЗ Патриот.Ремонт, который можно сделать своими руками.

Разбираем шкворневой Узел на УАЗ патриот 2017 г.в. и меняем вкладыши. Все работы выполняются в сервисе «Макс…

1 year ago

Как подтянуть шкворня УАЗ Patriot,Hunter, БУХАНКА

НЕ СУДИТЕ СТРОГО И НЕ СУДИМЫ БУДЕТЕ https://vk.com/id55935184 я в контакте.

6 years ago

KPP 230 Выпрессовщик шкворней коммерческого транспорта

8 months ago

Правильная замена втулок шкворней, обзор шкворнедава для Газели.

Всем привет, прикупил выпресовщик шкворней(шкворнедав) для газели за 3750. Как заменить самому шкворня, чтоб…

1 year ago

Эффективный способ смазки шкворней на Газель

Братцы кто просил размеры втулок и выколоток вот тут https://www.youtube.com/watch?v=JCb5a2M-krc Ремонт шкворней https://www.youtube.com/wa…

2 years ago

Замена шкворней на Исузу

Ремонт передней подвески грузового автомобиля: замена шкворней,сальника,подшипника,проточка посадочных…

1 year ago

УАЗ — замена шкворней и реставрация деталей

http://avtoznahar.org.ua Ремонт моста. https://www.youtube.com/watch?v=5f3bsqLP_Og&list=PLm6qNJEyYV77o5JRnkbUqUF5S-gwJs2I2.

1 year ago

Замена шкворней УАЗ (БЕЗ РАЗБОРКИ поворотного кулака)

Замена шкворней старого образца на бронзовых втулках БЕЗ полной разборки поворотного кулака, на шкворня…

more (3547+ videos)

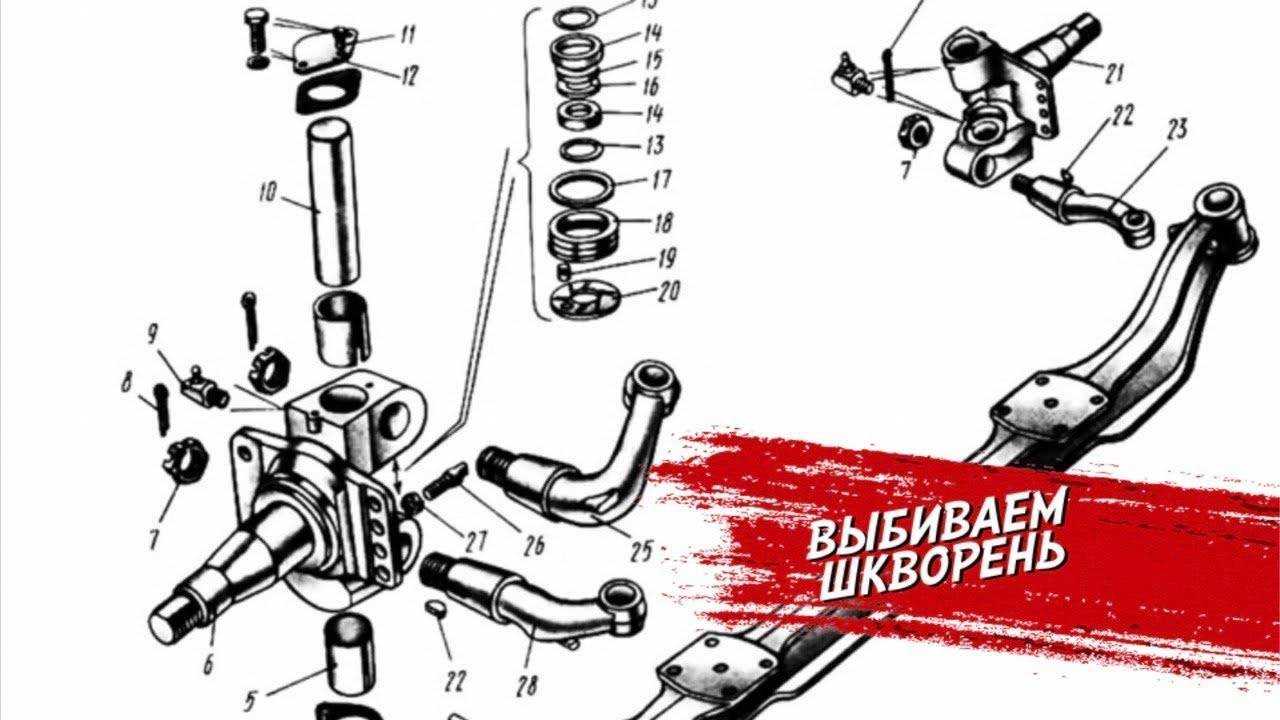

Почему закисает шкворень

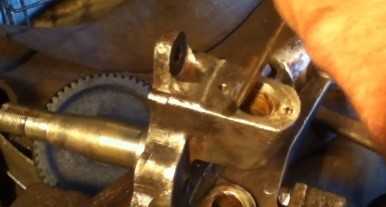

Итак, вы уже сняли колесо со ступицей и добрались до шкворня. Теперь главное не повредить сам поворотный кулак. Почему этот стержень вообще закисает в посадочном месте балки? Причин может быть много, но основной из них является отсутствие смазки.

На поворотном механизме есть крышка с заглушкой, с помощью которой он периодически должен смазываться. Заглушка откручивается, подсоединяется шприц высокого давления и шкворень обдаётся нигролом. Так вот, многие забывают делать эту процедуру и стержень пристаёт к балке. Другой причиной могут быть изношенные уплотнительные элементы (резиновые колечки), устанавливающиеся на поворотном механизме в специальные канавки. При их отсутствии под ось набивается грязь и попадает вода, из-за чего ржавеет и, соответственно, закисает.

Нагрев балки

Нагрев её мы также нагреваем и сам шкворень. Балка находится снаружи остывает быстрее, шкворень в нагретом состоянии становится толще, а балка начинает еще сильнее сужаться. Бить стучать бесполезно, пока они не остынут естественным образом до температуры окружающей среды, принудительное охлаждение тоже ничего не даст, нужно ждать, а лучше оставить эту затею на следующий день, утро вечера мудренее, это же все из жизни.

Выбить конечно можно и сразу. Если балку постоянно держать в нагретом состоянии желательно до красна, но тогда она просто придёт в негодность. Как правило на утро шкворень легко выходит из балки. По закону подлости если разборка одной стороны не составила хлопот , то вторая обязательно приносит какой нибудь сюрприз. Спешка ненужна. Самое главное здоровье, а железки они никогда не закончатся. Одни уйдут в металлолом, нальют другие.

Замена шкворней на ГАЗели! Или гаражная жизнь. Часть 1.

Пришло время замены шкворней (совсем разболтались), хотя пробег на этих шкворнях не большой.В прошлый раз когда я менял шкворня, поменял их в АТП. Как я понял они запрессовали втулки и прошлись разверткой, после этого мазохизма они быстро разболтались.На этот раз решил сделать все сам, но развертка оказалось дорогой 900 руб. и я купил шарик 25,00 мм за 100 руб+шкворня 820 руб.Итог: все разобрал, запрессовал втулки прошел шариком несколько раз, но шкворня не лезут, блин.Они 25,01 мм, то есть в натяг. Было решено идти в сервис Владику (тоже владеет супер машиной газель) для прохода разверткой.В сервисе развертки не оказалось. Диалог в сервисе-Мы разверткой не проходим, долговечность теряется.Лучше шариком.-Я им:»Шариком прошел, шкворень не лезит».-А ты его нагрей он увеличится потом продави.Вот где он спрятался секрет.Дома нагрел, продавил и шкворень как родной залез.Может кому поможет данная идея.

Price tag: 920 ₽

Источник

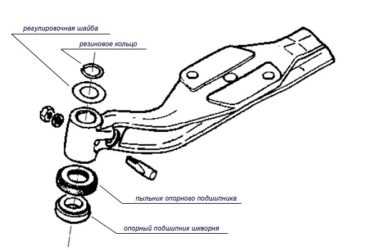

Подшипник шкворня Газель, как правильно установить?

Шкворни на Газель

Шкворневое соединение применяется в передвижной технике очень давно – оно использовалось еще в повозках и конных экипажах. Шкворневая подвеска устанавливается на автомобилях Волга и УАЗ, на грузовиках ГАЗ 53/ 3307, КАМАЗ, ЗИЛ.

На автомобили Газель для ремонта подвески продаются ремкомплекты, в стандартный набор входит четыре бронзовые втулки и два шкворня. Промышленностью также выпускается ремкомплекты нового образца, в них втулки заменены на игольчатые подшипники. Цена ремкомплекта с бронзовыми втулками находится в районе 900-1700 рублей, с самими запчастями проблем никаких нет – их можно купить практически в любом специализированном автомагазине.

Также в автомагазинах продаются полные наборы, в которые входят:

• клинья (2 шт.);
• сферические втулки (2 шт.);
• шкворни (2 шт.);
• резиновые уплотнители (2 шт.);
• прокладки заглушек (2 шт.);
• бронзовые втулки (4 шт.);
• шайбы;

• гайки.

Часто автовладельцы коммерческих автомобилей ГАЗ интересуются, сколько стоит ремонт шкворней на Газели. Следует отметить, что сама работа по замене шкворней (ЗШ) достаточно трудоемкая, требует немалых физических сил и времени. Расценки на работы по ЗШ в автосервисах разные, цена зависит от уровня станции техобслуживания, региона (местонахождения), степени сложности замены. Здесь дело в том, что в запущенных случаях (когда подвеска долго не смазывалась)  шкворни практически не выбиваются из своих посадочных мест, и тогда приходится полностью снимать переднюю балку в сборе, при разборке применять газовую горелку. Стоимость ЗШ на авто Газель в среднем начинается от 2-2,5 тыс. рублей за одну сторону, цена замены может доходить и до 10-12 тысяч рублей.

В заводской инструкции прописан регламент периодичности смазывания подвески на Газели – через 15 тыс. км пробега, но бывалые водители советуют набивать смазку в шкворневые соединения приблизительно через каждые 5-8 тыс. км. Смазка существенно продлевает срок службы шкворней, с регулярным шприцеванием детали могут проходить без ремонта до 150 тысяч километров. Смазывать соединения нетрудно, главное, не лениться это делать.

Шприцевание производим следующим образом:

Такие масленки имеются с каждой стороны передней оси автомобиля. Но здесь есть один нюанс – даже новые пресс-масленки литолом порой не пробиваются. Надежнее производить шприцовку с помощью гибкого шланга. Поступаем следующим образом:

Закачивать смазку необходимо до тех пор, пока она не начнет выступать из соединений. Сначала будет идти грязь, но нужно дождаться, когда из соединений начнет появляться чистый литол. Промазав шкворень, выкручиваем шланг, устанавливаем на место пресс-масленку. Так смазываем все четыре точки на подвеске.

Шланги для шприца продаются в автомагазинах, они стандартные, и должны подходить по резьбе.

У автовладельцев насчет смазки мнения расходятся, некоторые хозяева Газелей считают, что же такие шкворневые соединения необходимо промазывать густым трансмиссионным маслом, например, ТАД-17. Все-таки литолом или другой консистентной смазкой Газель шприцевать надежнее – «трансмиссионка» слишком жидкая, из шкворней она быстро вытекает. А вот на «Волге» шприцуют в основном нигролом (ТАД-17), для этого можно использовать даже не слишком грязную отработку.

Как проверить люфт в шкворнях Газель

Есть определенные признаки, по которым можно понять, что в шкворнях на Газели появился люфт:

Сравнение для очистки клиньев для регулировки натяжения ракеты. Окисленные прокладки нового прокладочного химически вытравленного клиновидного поддона, снятого механическим истиранием. Превосходство химического метода очевидно. Лучший результат: все удерживается в одном шаге: всего 10 минут.
. Окисленные прокладки и маринованные прокладки.

Вы также должны быть осторожны, чтобы не повредить их при обращении или хранении. Прокладки будут сохранены после того, как они будут удалены и смазаны маслом, а затем сохранены в водонепроницаемом пакете или в жирной бумаге. Хорошая привычка состоит в том, чтобы разместить их между двумя слоями картона или листа, чтобы защитить их от деформации или складок.

• происходит неравномерный преждевременный износ протектора шин;
• в подвеске появился стук;
• автомобиль плохо слушается руля.

Проверить подвеску на люфты достаточно просто, для этого необходимо вывесить машину на домкрате и покачать каждое колесо сверху вниз. Если люфт ощущается (более 2-3 мм), необходимо вставать не ремонт.

Газель – машина очень живучая, и даже с люфтами в подвеске может ездить довольно долго. Но с разбитыми втулками эксплуатировать авто крайне нежелательно, могут быть нехорошие последствия:

• разобьется посадочное место под втулки в передней балке, тогда сама балку придется менять, а она стоит недешево;
• резина быстро износится, придется менять колеса;
• ездить на Газели с большими люфтами опасно, можно попасть в аварию.

Шкворни для седельно-прицепных устройств

Это одна из деталей шарнирного соединения любого полуприцепа, с устройством ССУ, установленным на седельных тягачах. Деталь монтируется на полуприцепе, вставляется в ССУ, надёжно закрепляется в последнем. Это обеспечивает гарантированное удержание полуприцепа, сохраняет возможность поворота при движении и маневрировании.

Шкворни данной группы стандартизованы. По диаметрам (в миллиметрах), которые имеют сопрягаемые поверхности детали, различают три основных типа:

• 100;
• 89 (в дюймах 3,5);
• 50,8 (соответственно, 2,0”).

Шкворни первого типа применяются только на технике, изготовленной в России. Детали 2 и 3 типа полностью отвечают положениям международных нормативов.

Шкворни этой группы изготавливаются в двух вариантах:

• с фланцем;
• не имеющие такового.

1 тип представляет стержень с фланцем. Монтаж к полуприцепу предусматривает болтовое соединение. Ставится на внутренней либо внешней поверхности донной части полуприцепа. Возможна комплектация фланцами, рассчитанными под винт, имеющей потайную головку, либо стандартный болт.

Вторая версия представляет стержень, имеющий сверху внешнюю резьбу. Ставится в приваренную на полуприцеп втулку.

Независимо от варианта, шкворни данной группы конструктивно производятся одинаково. Это стержень цилиндрического типа заданной длины. Снизу на нём выполняется проточка фиксированной ширины, являющаяся сопрягаемой поверхностью. Её деталь вставляется в ССУ, где прочно фиксируется благодаря форме конструкции. Сверху, с учётом типа детали, может выполняться фланец (вариант, резьба).

Замена шкворней Газели, протяжка втулок. Как это делать своими руками.

На сегодняшний день большинство водителей предпочитают выполнять ремонтные работы самостоятельно. Однако для этого требуется знание устройства и принципа работы автомобильных узлов. Так, если необходима замена шкворней на УАЗ, логично, что водитель должен знать местоположение и назначение данного узла. Соответственно, этих знаний требует и замена шкворней на Газели. Успешность выполненного ремонта во многом зависит от технической грамотности исполнителя. Благо, на сегодняшний день не составляет труда получить рекомендации относительно того, как менять шкворня на Газели.

В целом, шкворня представляют собой стержни шарнира на поворотном соединении автомобильных частей. По сути, этот узел является осью поворота управляемого автомобильного колеса. Данная ось имеет вид стержня, изготовленного из закаленного металла. С помощью этой оси осуществляется крепление к подвеске поворотного кулака. Кулак, в свою очередь, является несущим элементом для ступицы и колеса

Чтобы обеспечить нормальные ходовые параметры автомобиля, важно знать не только как менять шкворня, но и как впоследствии выставить углы наклона шкворня

Чтобы осуществить ремонт шкворней на Газели, необходим следующий инструмент:

• развертка и держатель,
• втулки шкворней и шкворни,
• уплотнительные кольца,
• прокладки для крышки шкворня и для цапфы левого кулака,
• сальники полуосей,
• упорный подшипник и клин шкворня,
• регулировочная шайба,
• угловая пресс-масленка,
• шплинты,
• приспособления для замены сайлентблоков и ступичных подшипников,
• слесарный инструмент,
• газовая горелка,
• подкатная доска,
• набор головок.

Также понадобится целый ряд расходных материалов, в частности:

• смазка шкворней,
• герметик резьбы,
• смазка ШРУС,
• ВД-40,
• очиститель для карбюратора.

Следует отметить, что неисправности шкворней могут быть причиной такой неприятности, как стук в передней подвеске. В целом, работа всех узлов в автомобиле взаимосвязана, поэтому если вы будете знать, как поменять шкворня на Газели, это поможет вам избежать будущих возможных неприятностей.

Последовательность замены шкворней на «Газели»

Для облегчения работы вам понадобится весь указанный выше перечень инструментов, включая подкатную доску. Вы также должны позаботиться о том, чтобы все расходные материалы были в наличии в необходимом количестве на момент начала выполнения работ.

Следует также особо оговорить еще один момент: если до настоящего времени вы не сталкивались с тем, как заменить шкворня, лучше запастись лишними втулками, сальниками и клином шкворня. Это убережет вас от нерациональной траты времени впоследствии. Понятно, что замена шкворней, как и замена подшипника ступицы, требует выполнения действий в определенной последовательности.

Последовательность замены шкворней:

• необходимо слить масло из моста, после чего мост вывешивается, ставятся упоры и снимаются колеса,
• откручивается тормозной суппорт и диск,
• нужно открутить тормозной щит и убрать привод в сборе с корпусом подшипника,
• затем снимается рулевой наконечник, а также выворачивается нижняя масленка,
• снимается крышка шкворня и клапан смазки,
• выворачивается пробка из нижнего шкворня,
• разобранные шкворни следует замочить и разобрать вторую сторону в той же последовательности,
• снятые узлы нужно тщательно очистить от загрязнений и провести визуальный осмотр,
• втулки следует смазать снаружи ШРУСом и затем перепрессовать их. При этом верхняя втулка прессуется вровень с корпусом. На данном этапе следует проверить видимость отверстия для выхода смазки. Втулки устанавливаются вертикально, при этом поливаются маслом. Также очищается развертка. Шкворня должна устанавливаться при нажатии пальцем,
• канал спирали смазки необходимо очистить от стружки и осмотреть,
• сальники полуосей при необходимости следует заменить, после чего их кромки смазываются маслом,
• по завершению работ следует проверить шкворни в цапфе. Все резьбовые соединения проверяются на ШРУСе. Следует также просмотреть осевое перемещение кулака,
• устанавливается масленка, крышка шкворня,
• клапан шкворня смазывается до выхода смазки,
• после окончательной проверки смазывается маслом шейка привода и вставляется привод,
• сборка узлов производится в обратной последовательности.

Когда о ремонте стоит задуматься всерьёз

Как показывает практика, замена шкворней требуется при существенном люфте, возникающем на поворотном кулаке. Определить неисправность достаточно просто – вывешиваем переднее колесо и, захватив его в положении 6 и 12 часов, совершаем резкие рывки вниз-вверх. Если ощущается люфт, значит, шкворень отработал свой ресурс и нуждается в замене. Наглядное подтверждение проблемы можно получить, вывернув колесо наружу и пошатав его – излишнее перемещение кулака по отношению к передней балке не заметить весьма проблематично.

В основе подобной неприятности может лежать целый ряд факторов, но наиболее часто первопричиной выступает следующее:

• Агрессивное преодоление проблемных участков дороги;
• Неисправности колёс и рулевых наконечников;
• Отсутствие своевременного обслуживания, в том числе и шприцевания;
• Неправильный момент затяжки подшипников на передних колёсах.

Как выбрать хорошие шкворни для Газели

Чтобы не ошибиться с выбором хороших шкворней, помните о некоторых важных правилах:

При выборе шкворней обратите внимание на диаметр их сечения. Если вы купите слишком мелкие запчасти, то они будут бесполезны, поскольку их будет невозможно зафиксировать в отверстии поворотного кулака

Оптимальный алгоритм действий: удалите старую шкворневую запчасть, сделайте замеры – и лишь после этого приступайте к замерам шкворней.
Если покупаете запчасти в магазине, то прихватите с собой микрометр, с помощью которого можно провести замеры детали прямо на месте. По габаритам старый и новый шкворень должны совпадать, чтобы фиксация запчасти в отверстии была надежной.
В продаже можно сейчас встретить готовые шкворневые комплекты для подвески для Газелей. В состав таких комплектов входят все необходимые запчасти – не только шкворни, но и подпипники, метизы, резинки и другие запчасти. Стоят готовые комплекты недорого – в пределах 1-2 тысяч рублей.

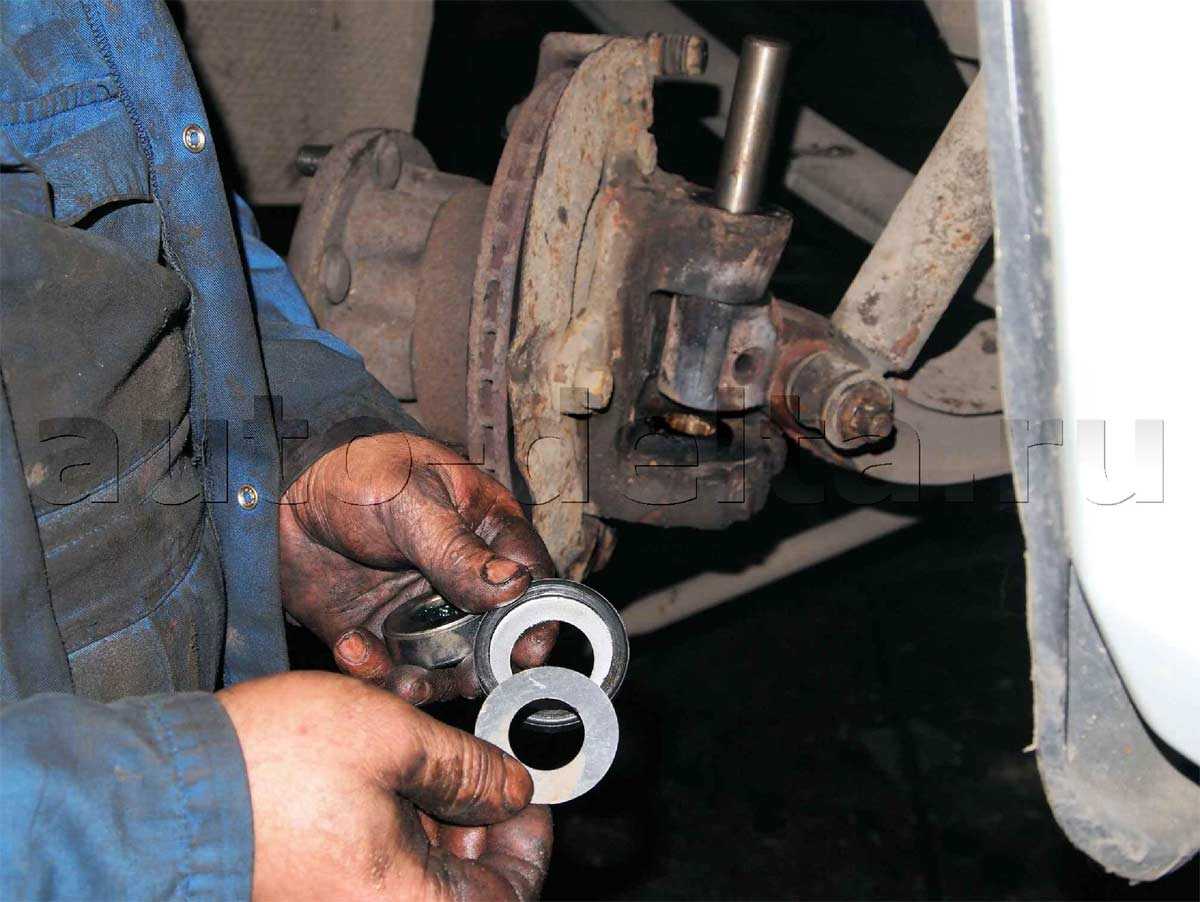

При замене шкворней обратите внимание также на подшипники. Если на них много трещин, то их нужно также заменить, поскольку в противном случае вы получите ненадежную подвеску. Поворачиваться подшипники должны свободно и без усилий, а на них всегда должно быть необходимое количество смазки.
В состав комплекта входит сразу два шкворня, что позволяет выполнить замену запчасти сразу на двух направляющих колесах.

Шкворни – это металлические цилиндры-шарниры, которые нужны для поворота колес при движении машины. На Газелях ставится две таких запчасти – по одной на каждом переднем колесе. Для замены детали, нужно снять колеса, отсоединить суппорт, снять кулак с рулевой тяги, демонтировать коробку, палец и гайки, а потом выбить шкворень из отверстия поворотного кулака. Если запчасть не идет, то можно заранее снять кулаки вместе с передней балкой. Чтобы увеличить срок годности шкворней, нужно каждые 7-10 тысяч километров смазывать их литолом.

Замена шкворней на Газели своими руками

В связи с тем что ЗШ стоит недешево, многие автовладельцы коммерческих авто делают подобную работу своими руками. Здесь мы рассмотрим, как поменять шкворни самостоятельно со снятием и без снятия самой подвески. Сначала рассмотрим, как выполнить работу без снятия балки.

Производим разборку, выполняем ее в следующей последовательности:

• ставим автомобиль на ровную площадку, использовать яму или автоподъемник необязательно, но очень желательно, чтобы был бетонный пол. В любом случае основание должно быть жестким, иначе машина просто провалится, вдавится в землю;
• ослабляем болты передних колес, поддомкрачиваем каждую сторону, подставляем опоры (козелки) с обеих сторон. Одним словом, вывешиваем «передок» Газели;
• откручиваем два болта суппорта, который находится с внутренней стороны тормозного диска, с помощью отвертки прожимаем тормозной цилиндр, чтобы освободить колодки;
• откидываем суппорт на тормозном шланге в сторону;
• отсоединяем скобу суппорта;
• отворачиваем болты крепления заглушек шкворневого соединения (сверху и снизу);

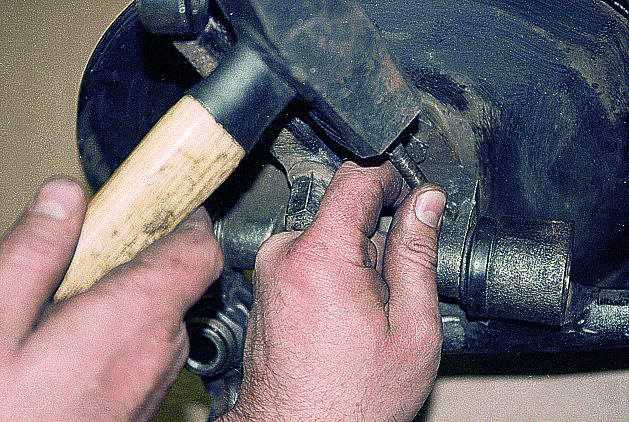

• выбиваем клин;

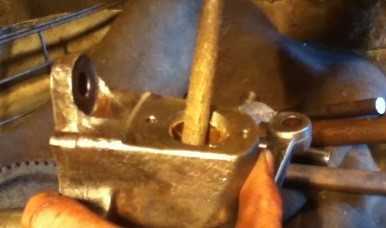

• берем кусок железного прута, подходящего по толщине, и кувалдой выбиваем шкворень сверху вниз. Очень часто шкворень намертво закипает в теле передней балки, поэтому выбить его на месте порой просто невозможно. Когда передняя подвеска не снята, нормально размахнуться кувалдой мешает колесная арка, расстояния для размаха недостаточно.

Если есть газовая горелка, можно как следует прогреть соединение, и возможно, шкворень стронется с места. Сняв поворотный кулак с одной стороны, точно такую же операцию проделываем с другим кулаком.

Поворотную цапфу (кулак) после демонтажа можно разобрать, но это делать вовсе не обязательно.

Снятую цапфу зажимаем в тиски, по очереди выколачиваем из тела верхнюю и нижнюю бронзовые втулки. Так как втулки не понадобятся, их можно выколачивать как угодно, главное – не повредить посадочное место под них. Можно взять железную плоскую отвертку или бородок, от одного края сплющить втулку, а дальше она из кулака выпадет сама.

Выбив обе старые втулки, устанавливаем на место новые детали, заколачиваем их в посадочные места поворотной цапфы с помощью кувалды. Бить, как на рисунке снизу, не рекомендуется, лучше втулки на место осаживать через проставку.

Установив на место втулки, круглый напильником делаем заход на них сверху,

затем разворачиваем их разверткой 25 мм.

Здесь очень важно не прослабить втулку – пройдя разверткой один раз сверху вниз, нужно примерить шкворень по месту. В идеале шкворень должен заходить в свое посадочное место очень плотно, с молотка (легким постукиванием). То, что шкворневой палец сидит плотно – это нормально, по ходу эксплуатации автомобиля он очень быстро разработается

А вот прослабление здесь недопустимо, в этом случае быстро появится люфт, и в скором времени подвеске опять будет необходим ремонт

То, что шкворневой палец сидит плотно – это нормально, по ходу эксплуатации автомобиля он очень быстро разработается. А вот прослабление здесь недопустимо, в этом случае быстро появится люфт, и в скором времени подвеске опять будет необходим ремонт.

Вместо простой развертки можно воспользоваться регулируемой разверткой или шариком, следует учитывать, что диаметр шара должен быть 24,7 мм, не больше. Если втулку пробивать шариком диаметром ровно 25 мм, в шкворневом соединении практически сразу же появится люфт.

Перед разворачиванием отверстия разверткой или шариком втулку нужно обязательно смазать (моторным маслом, также можно использовать и литол). Установив втулки, ставим поворотные кулаки на свои места. Со сборкой обычно проблем никаких не возникает, самое главное в ЗШ – отсоединить поворотные кулаки от балки.
