Разборка и сборка двигателя ваз-21126, -21127

О фильтрах и маслах

Масло сразу рекомендую лить не ниже, чем Motul 5W40, который обеспечит все трущиеся поверхности двигателя масляной пленкой. Фильтр масляный и воздушный фирмы Bosch.

Какова примерная стоимость вышеперечисленных запчастей?

• Низ мотора обойдется в 24000 рублей.
• ГБЦ 16500р.
• Навесное 20000р.
• Масла и фильтра 5000 р.

Итого, без учета работ, запчасти выходят в 65500 рублей, или 1100$. Такой ремонт для отечественного автомобиля является слишком высокой, так как агрегат 21126 в сборе будет стоить 75000 рублей, но в нашем случае вы будете иметь мотор с большей степенью сжатия, с более высокой компрессией, хорошим подхватом снизу, уменьшенным расходом топлива, мощностью, примерно, 120 л.с и ресурсом 350 000 км минимум. При обрыве ремня клапана больше не встретятся с клапанами, достаточно будет выставить метки и установить новый ремень. Так как будет стоять длинный впускной коллектор и выпускной коллектор без катализатора, то двигатель будет “дышать” свободнее, а значить расход топлива уменьшится, а мощность увеличивается.

Немаловажный фактор — правильная обкатка и своевременное обслуживание, которые будут способствовать стабильной работе двигателя весь срок эксплуатации. Настоятельно рекомендую проводить следующие мероприятия:

• каждые 7-8 тыс. км. менять масло и все фильтра;
• с каждой заменой масла снимать маслоприемник и чистить его;
• чистить дроссельную заслонку раз в 20 000 км;
• в систему охлаждения лить антифриз G11 и менять раз в 3 года;
• лить бензин с октановым числом А-95;
• менять ремень ГРМ раз в 50 000 км.

Если вы хотите увеличить мощность двигателя посредством установки широкофазных распредвалов, прямоточной выхлопной системы, дроссельной заслонки, диаметром 52-56 мм, расточки каналов ГБЦ, и на выходе получить 150 л.с., то ресурс мотора снизится до заводской отметки 200 000 км. Для стабильной работы мотора не стоит ставить “валы” с сильно широкой фазой, иначе двигатель будет работать неустойчиво и “выплевывать” бензин в выхлопную трубу.

Навесное оборудование

1. Впускной коллектор приобретаем фирмы PRO.CAR. Такой ресивер позволяет выровнять полку крутящего момента, что бы тяга, появившаяся на низах не упала резко до 6000 об/мин.
2. Дроссельную заслонку оставляем заводскую.
3. Форсунки от ЗМЗ 406 имеют большую пропускную способность, а также меньше склонны к засорению.
4. Водяной насос фирмы Luzar версии “Turbo”.
5. Остальные элементы системы охлаждения ставим заводские.
6. Масляный насос можно оставить стандартный, только установить новые шестерни, либо шестерни увеличенной производительности фирмы PRO.CAR. Обязательно к приобретению новый маслоприемник.
7. Комплект ремня ГРМ усиленный фирмы Gates.
8. Выпускной коллектор типа вставки вместо катализатора.
9. Новые свечи и катушки зажигания.
10. Комплект прокладок.
11. Усиленные подушки двигателя.

Перед установкой деталей нужно отдать ГБЦ на шлифовку и монтаж новых деталей. После чего требуется сборка низа.

Навесное оборудование

1. Впускной коллектор приобретаем фирмы PRO.CAR. Такой ресивер позволяет выровнять полку крутящего момента, что бы тяга, появившаяся на низах не упала резко до 6000 об/мин.
2. Дроссельную заслонку оставляем заводскую.
3. Форсунки от ЗМЗ 406 имеют большую пропускную способность, а также меньше склонны к засорению.
4. Водяной насос фирмы Luzar версии “Turbo”.
5. Остальные элементы системы охлаждения ставим заводские.
6. Масляный насос можно оставить стандартный, только установить новые шестерни, либо шестерни увеличенной производительности фирмы PRO.CAR. Обязательно к приобретению новый маслоприемник.
7. Комплект ремня ГРМ усиленный фирмы Gates.
8. Выпускной коллектор типа вставки вместо катализатора.
9. Новые свечи и катушки зажигания.
10. Комплект прокладок.
11. Усиленные подушки двигателя.

Перед установкой деталей нужно отдать ГБЦ на шлифовку и монтаж новых деталей. После чего требуется сборка низа.

Рабочий ресурс

Завод-изготовитель заявляет, что мотор 126 на 16 клапанов может стабильно работать на протяжении 200 тысяч километров. После этого предела силовой установке требуется капитальный ремонт. Но не стоит забывать, что АвтоВАЗ – это настоящая лотерея, у некоторых владельцев Приоры мотор ловил клин на 2 тысячах. Но если вы бережно относитесь к машине Лада, исправно выполняете ТО и заменяете поврежденные компоненты, то можно смело рассчитывать на ресурс в 150-200 тысяч км пробега.

На ресурс силовой установки влияют множество факторов, вот некоторые из них:

• Перегрев. Работа двигателя на Приоре при повышенных температурах заметно сокращает его ресурс. Рабочая температура, о которой мы поговорим в следующем разделе, должна сохраняться на одном уровне.
• Топливо. В руководстве по эксплуатации указано, какой бензин необходимо лить в мотор номер 126 на 16 клапанов. Также рекомендуется посещать только проверенные заправки, на которых вам не зальют разбавленное горючее.
• Моторное масло. Здесь все просто – своевременно меняйте смазочную жидкость и покупайте качественные масла, тогда ресурс составит 150-200 тысяч км. Для 16 клапанного агрегата 126 подходит полусинтетика (рекомендация Лада) и синтетика. Менять масло необходимо раз в год или каждые 15 тысяч км пробега, как видите, ресурс у жидкости не большой.

Отечественные 16-клапанные моторы

Маленькое предисловие. Сталкиваясь с 16-клапанными ВАЗами на бытовом уровне, запомните, что такие авто всегда комплектуются 14 дюймовыми колесными дисками, так как спереди стоят увеличенные вентилируемые тормозные диски.

Итак, «шестнарь» произошел от 8-клапанного двигателя. В статьях можно встретить упоминания, что ВАЗ хотел создать мощный и экономичный мотор, так вот, «шестнарь» никогда не будет экономичнее восьмиклапанного двигателя. Расход 16-кл. мотора 7.5 — 10 литров, в зависимости от динамики.

Первым мотором из линейки был 21120 (далее 120-й ). Объем полтора литра, оснащен модулем зажигания, клапана гнет. Визуально отличается литым впускным коллектором. Был разработан для автомобилей 2110-2112, устанавливался в различные модификации вроде «Премьер» и 2112 в кузове двухдверный хэтчбэк. В серию пошел в 1996 году и устанавливался на машины до 2004 года. Если уже в наше время вы приобретаете машину с таким мотором, то, скорее всего, он уже пережил ремонт и на нем установлена «безвтыковая» поршневая.

В 2004 году 120-й мотор был заменен новым с индексом 21124 (далее 124-й ). Кроме автомобилей десятого семейства, он устанавливался компанией «Супер-авто» на ВАЗ 2113 и ВАЗ 2114.

В этом двигателе не гнет клапана, благодаря проточкам на поршнях, в это его основное отличие от предшественника. Отличить его легко по пластиковому впускному коллектору. Кроме того, модуль зажигания заменен индивидуальными катушками на каждый цилиндр. Объем двигателя повышен до 1.6 литра.

Многие люди называют этот мотор самым сбалансированным в линейке ВАЗ, и, думается, это правда. Его ресурс 200 тысяч минимум, если ездить «без фанатизма».

В 2007 десятое семейство ушло с конвейера (машинокомплекты в наказание сосланы на Украинский завод «Богдан») и в свет вышла «Приора». Этот «прорыв» в машиностроении оснастили 21126 мотором ( 126-й ). Его оснастили облегченными шатунами, поршнями, вкладышами, и прочими деталями, что сделало его ресурс меньше, чем у 124 мотора. В целях повышения мощности проточки на поршнях убраны и клапана на этом моторе загибает.

21128 или 128-й мотор был создан фирмой «Супер-авто» и ставился на Приоры и 2110-2112, которые выпускались данной фирмой. Это наследник 124-го мотора, объем двигателя повышен до 1.8 литра, что негативно сказалось на ресурсе. На практике я видел один такой автомобиль, который при пробеге 90 тысяч километров страдал сильным жором масла. Этот двигатель получил много негативных отзывов.

В 2013 году появился 21127 или 127 -й мотор, мощность в нем повышена до 106 лошадиных сил, установлен регулируемый впуск воздуха через ресивер, произошел отказ от ДМРВ в пользу ДАД (датчик абсолютного давления) и ДТВ (датчик температуры воздуха). Клапана в этом моторе загибает.

И последнее творение, которое мы рассмотрим это 11194 двигатель. Имеет объем 1.4 литра, устанавливался на Калины. В свое время я поездил на такой Калине, и смысл такого двигателя мне не понятен, едет он точно так же как и 8-клапанный. Отзывы оставляют желать лучшего, а за неоправданный жор масла двигатель прозвали «легендарный калиномотор», конечно же, не без сарказма.

Мы кратко рассмотрели «шестнари» от ВАЗ. В этой статье я не затрону современные моторы Вест и прочих творений АВТОВАЗ, если честно, то пропадает интерес изучать поделки альянса французов и японцев.

Если статья была интересна, то поставьте палец вверх и подпишитесь на канал.

Источник

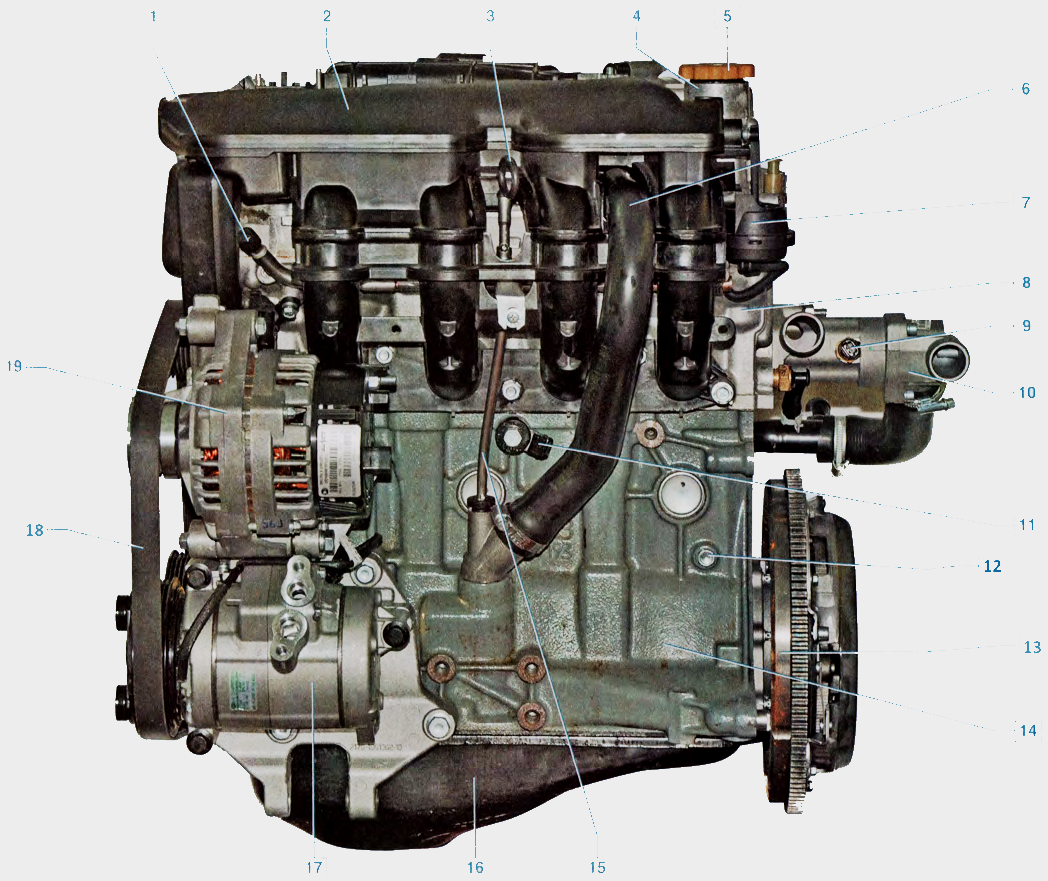

Технические данные ВАЗ 21126

Четырёхтактный бензиновый двигатель, имеющий рядное расположение четырёх цилиндров. Расположение двигателя в моторном отсеке поперечное. Корпус ДВС выполнен из особо прочного чугуна. Цилиндры высверлены непосредственно в БЦ.

• Двигатель имеет инжекторную систему питания, а также, распределённый впрыск горючего.
• Ход нового поршня и длина диаметра цилиндра 75.6 и 82 мм., соответственно. Точный объём цилиндров 1597 куб., см.,
• Мощность ДВС Приора при 5.6 тыс., оборотов мин., равна 98 л., сил. Крутящий момент ДВС при 4000 оборотов мин., равен 145 Нм. Степень сжатия 21126 — 11:1.
• Соответствие по выбросам вредных веществ Евро 3, Евро 4.

Товар добавлен в закладки!

• Описание
• Отзывы

Стандартные шатуны L-133,32 мм «Federal Mogul» для двигателей ВАЗ 11194 (Лада-Калина 1.4L), 21116 (Лада-Гранта), 21126 (Лада-Приора), 21127 (Лада-Приора).Шатуны с разобранного двигателя без пробега.

Длина шатуна — 133,32 мм (стандартная).

Диаметр шейки — 47,8 мм (стандартный, применяются шатунные вкладыши ВАЗ 11194).

Диаметр пальца — 18 мм (плавающий палец).

Вес каждого шатуна

В комплекте: 4 шатуна.

Данные шатуны часто применяются в тюнинге для замены шатунов ВАЗ 2110 L-121 мм (совместно с установкой поршней ВАЗ 21116 8V /Лада-Гранта/ или 21126 16V /Лада-Приора/) с целью увеличения R/S и облегчения ШПГ.

Сейчас мы проанализируем то, как на двигатель влияет соотношение диаметра кривошипа коленчатого вала и длинны шатуна — R/S (rod to stroke ratio).

Большинство считают, что идеально приемлемое R/S = 1,75.

Большой R/S:

+ поршень дольше находится в ВМТ + оптимальное горение топливной смеси + наиболее полное сгорание топливной смеси + выше давление на поршень после прохождения ВМТ + выше температура в камере сгорания.

Результат: плюсы на средних и высоких оборотах

Уменьшается трение поршня и цилиндра, что немаловажно

— ухудшение наполнения цилиндров на невысоких частотах вращения КВ — появление детонация в результате повышенной температуры в камере сгорания и долгого нахождения поршня в ВМТ.

Малый R/S:

+ более высокая скорость движения поршня от ВМТ + более быстрое нарастание разряжения + неплохая скорость наполнения цилиндров на низких и средних частотах вращения КВ + скорость движения топливовоздушной смеси выше + более однородная смесь + улучшение сгорания.

Результат: с малым R/S требования к доработке и диаметрам каналов ГБЦ ниже, чем с большим.

— угол наклона шатуна больше — сила, толкающая поршень в горизонтальной плоскости больше — нагрузка на шатун больше (в особенности на центр) — дальнейшее разрушение шатуна: под углом примерно 45 гр. к оси шатуна рвётся на нижней или верхней частях головки — нагрузка на стенки блока цилиндров больше — нагрузка на поршни и кольца больше — температура во время работы выше — трения больше — изнашиваются стенки цилиндра, колец — ухудшается условие смазки.

Максимальная скорость поршня приходится на угол около 80 градусов поворота коленчатого вала от ВМТ, для мотора с коленвалом 74,8 мм при 5600 оборотов в минуту она равна 22,92 м/с при шатуне 121 мм, и 22,80 м/с при шатуне 129 мм. Наиболее весомым является зависимость ускорения поршня от длины шатуна. Большие значения ускорения положительно влияют на наполнение цилиндров на малых оборотах, что ведёт к «тяговитости» двигателя в следствии лучшего наполнения. Но на высоких оборотах из-за инерционности потока во впускной трубе происходит эффект запирания на впускном клапане (т.е. объём цилиндра над поршнем растёт быстрее, чем может заполняться через клапанную щель, что ведёт к ухудшению наполнения и мощностных характеристик на высоких оборотах). В случае длинного шатуна на малых оборотах происходит обратный выброс смеси, но на высоких нет явления запирания.

По вполне понятным причинам, АВТОВАЗ комплектует свои моторы шатуном 121 мм (он обеспечивает 83-му мотору R/S = 1,7, что вполне удовлетворительно). Но для «тюнингёров», использующих КВ с большим радиусом кривошипа, шатун 121 мм обеспечивает не очень хорошее отношение R/S, поэтому существуют и продаются шатуны с большей длинной – 129, 131, 132, 133 мм. Ещё не стоит забывать, что «экстра ходы» поршня компенсируются уменьшением компрессионной высоты поршня (смещением поршневого пальца вверх) или увеличением высоты блока цилиндров. Т.к. компрессионную высоту можно уменьшать до определённого предела, то следующим шагом будет замена блока цилиндров на более высокий, что повлечёт за собой немалые расходы финансовых средств. Все эти действия направлены для того, чтобы увеличить значение R/S.

Можно ли на ВАЗ 2107 поставить другой двигатель

На ВАЗ 2107 за всю его историю устанавливалось 14 различных версий двигательных агрегатов — как карбюраторных, так и инжекторных (нового типа). Рабочий объём моторов варьировался от 1.3 литров до 1.7 литров, при этом мощностные характеристики разнились от 66 до 140 лошадиных сил.

То есть на любой ВАЗ 2107 сегодня можно установить один из 14 штатных двигателей — каждый из них обладает своими специфическими свойствами. Поэтому автовладелец может поставить новый движок под свои личные нужды — более спортивный, малолитражку, тягловый и т. п.

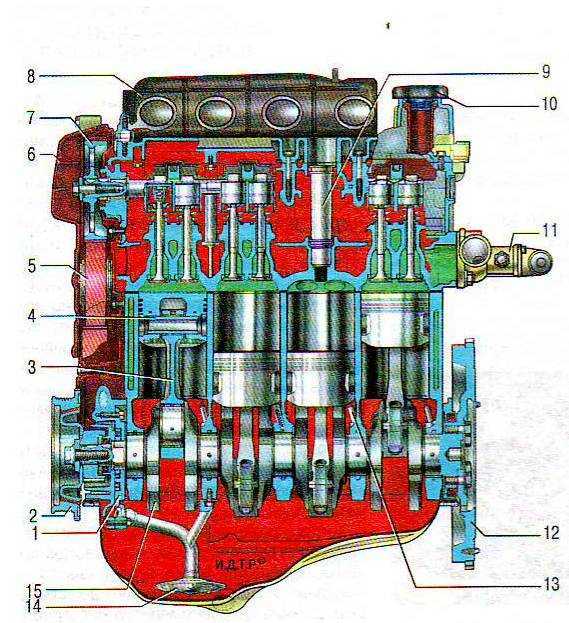

Технические характеристики стандартного мотора «семёрки»

Однако основным двигателем для ВАЗ 2107 считается мотор объёмом 1.5 литра и мощностью 71 лошадиная сила — именно этот силовой агрегат устанавливался на подавляющее количество «семёрок».

Таблица: основные параметры мотора

Год производства двигателей данного типа	1972 г — наше время
Система питания	Инжектор/карбюратор
Тип двигателя	Рядный
Количество поршней	4
Материал блока цилиндров	чугун
Материал головки блока цилиндров	алюминий
Количество клапанов на один цилиндр	2
Ход поршня	80 мм
Диаметр цилиндра	76 мм
Объём двигателя	1452 см 3
Мощность	71 л. с. при 5600 об./мин.
Максимальный крутящий момент	104 НМ при 3600 об./мин.
Степень сжатия	8.5 единиц
Объем масла в картере	3.74 л

Гнёт ли клапана на Ладе Гранте 8 клапанной: 11186 (82 л.с) и 21116 (87 л.с.), + видео?

Варианты 8-ми клапанных двигателей хорошо знакомы владельцам Лада Гранта ещё по-прежним моделям АвтоВаза. Данные двигатели имеют индексы 11183 и (11186, 21116), мощность их 82 и 87 лошадиных сил соответственно.

Основная статья: Какие двигатели устанавливают на автомобили Лада Гранта.

Отечественный потребитель очень боится обрыва ремня ГРМ. Поэтому данный вопрос играет не последнюю роль при выборе модификации автомобиля.

В случае такой ситуации может произойти загибание клапанов, что в народе породило высказывание «кулак дружбы«. Есть даже слэнг, который обозначает моторы, гнущие клапана как «втыковые», а моторы, которые лишены этого недостатка — «безвтыковые».

Чтобы обрыва ремня не произошло, необходимо менять ремень вовремя (подробнее о том, когда необходимо менять ремень ГРМ по рекомендации завода и по опыту Грантоводов читайте здесь).

Модификация 11183 (комплектация «Стандарт», 82 л.с.)

Двигатель 11183 (под капотом Лада Калина)

Самые первые модификации автомобиля Гранты шли с необлегченной шатунно-поршневой группой, на таких двигателях клапана не гнёт, тут всё зависит от оборотов в момент обрыва ремня. Данные двигатели устанавливались на автомобили в комплектации «Стандарт» и имели обозначение 11183. Преимущество данного мотора в его тяговитости, на низах он едет словно дизель!

По сути дела это полная копия двигателя ВАЗ-2108, только с увеличенным объёмом, а владельцы девяток во всю хвалились историями о том, как порвался ремень ГРМ и ничего с двигателем не случилось.

Двигатель 11186 (87 л.с.) — клапана гнёт!

Двигатель 11186 (под капотом)

11186 двигатель специально для CarFrance.ru от Грантовода Игоря

При обрыве ремня ГРМ на двигателе 11186 автомобиля Лады Гранты — клапана гнёт, уже было много случаев, которые подтвердили эту гипотезу. Самый удачный вариант развития событий при обрыве ГРМ на этом двигателе — это загиб впускных клапанов.

Двигатель 11186 (снятый с авто)

Двигатель 21116 (87 л.с.) — клапана гнёт!

21116 двигатель гнёт клапана

Данный двигатель устанавливается на автомобиле Лада Гранта в комплектации «Норма». И он тоже гнёт клапана, к сожалению.

Основная статья: Двигатель 21116: отзывы, ресурс до капитального ремонта — подробный обзор двигателя от Грантоводов!

Двигатель 21116 (87 л.с.) — один из самых распространённых на автомобиле Лада Гранта

Для того, чтобы увеличить мощность, конструкторам АвтоВаза пришлось установить облегченно-поршневую группу в 114 мотор. Это привело к тому, что место под выемки в поршнях теперь отсутствует полностью, а это означает в 100% поршня погнёт. Так как поршень стал тоньше, то с большой долей вероятности поршень после «встречи с клапанами» тоже придёт в негодность и рассыпется на части.

Отличия у 21116 и 11186 только в том, что первый устанавливается импортная шатунно-поршневая группа, а на второй — отечественная.

Ремонт (стоимость, гарантия)

Ремонт в самой простой ситуации начнётся с отметки в 15 тысяч рублей, зависит от региона и квалификации мастера. Что самое печальное, что данные ситуации возникают и на небольшом пробеге, около 15 000 км. Но в данном случае, Вы еще можете обратиться по гарантии к своему официальному дилеру. Данный вид работ является гарантийным.

Поскольку при обрыве ремня ГРМ рвёт клапана и на 16-ти клапанниках, то на нашем сайте развернулась бурная дискуссия о том, какой же всё-таки двигатель лучше: 8 или 16 клапанов.

Как проверить состояние ремня ГРМ?

Для визуальной проверки ремня ГРМ необходимо снять крышку привода ГРМ. Сделать это не сложно, на 8-ми клапанниках места под капотом очень много. Снимаете крышку и начинаете визуальный осмотр ремня. Он должен быть как новый, без трещин и порепин, без грязи и налёта, сухой.

Если состояние ремня вызывает опаску, то его необходимо заменить, подробнее в статье: замена ремня ГРМ на 8-ми клапанной Гранте.

Как проверить состояние помпы и натяжного ролика?

Для проверки состояния помпы необходимо снять нижнюю половину крышки привода ГРМ. Далее ослабьте натяжение ремня путём ослабления натяжного ролика. Проверьте работоспособность помпы, покрутите её и посмотрите, есть ли люфт. Если люфт есть, то не тяните, и меняйте помпу, так как она может заклинить в ближайшее время.

Аналогичным образом на люфт проверяется и натяжной ролик.

Также Вас должны насторожить посторонние шумы при работе двигателя. Признаком скорой поломки помпы и роликов является звук «шуршания» этих элементов.

Случались случаи обрыва ремня ГРМ и загиба клапанов в результате заклинившей помпы и на пробеге не более 20 000 км.

carfrance.ru

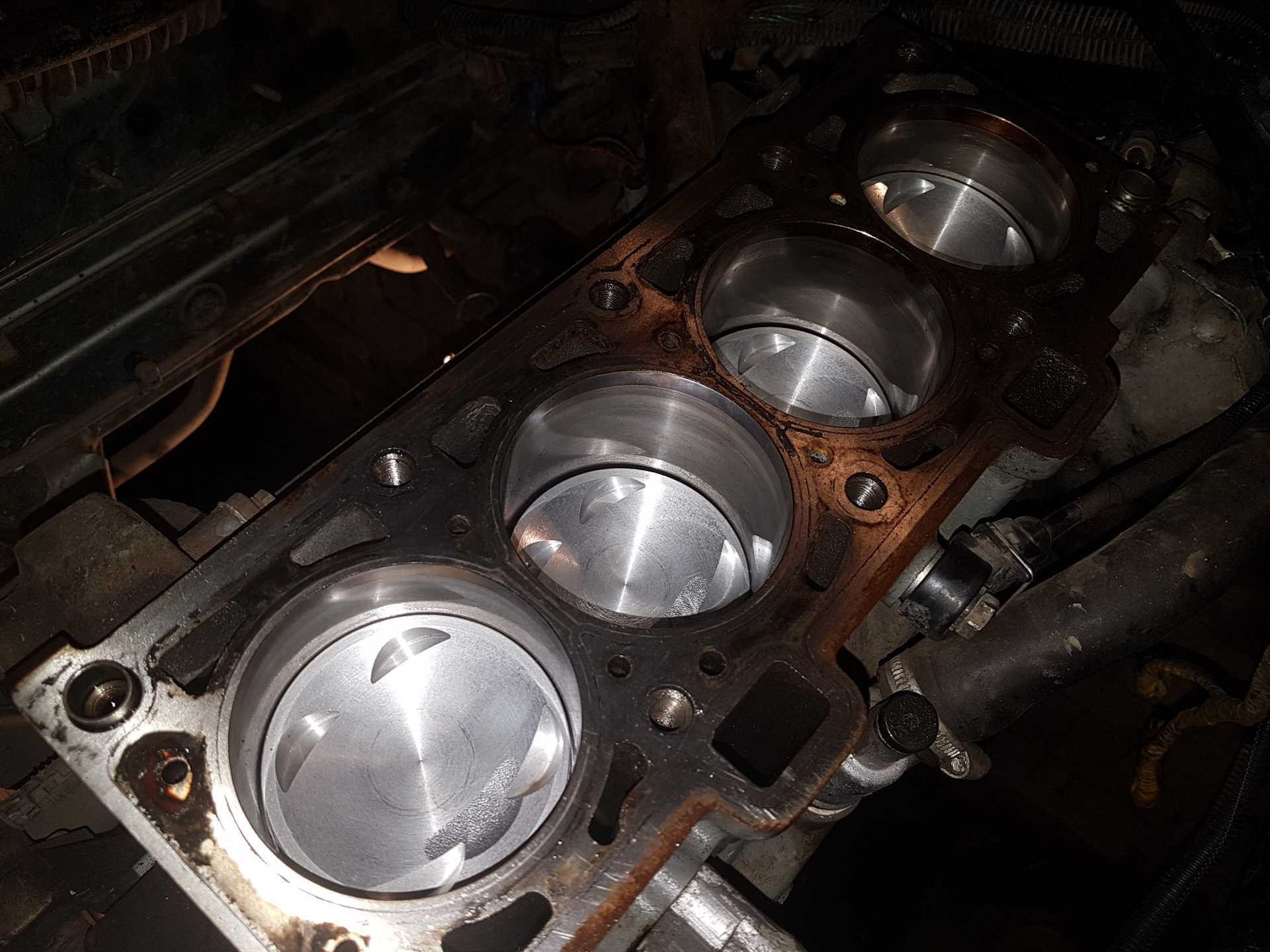

Переделка двигателя Приоры на безвтыковые поршни

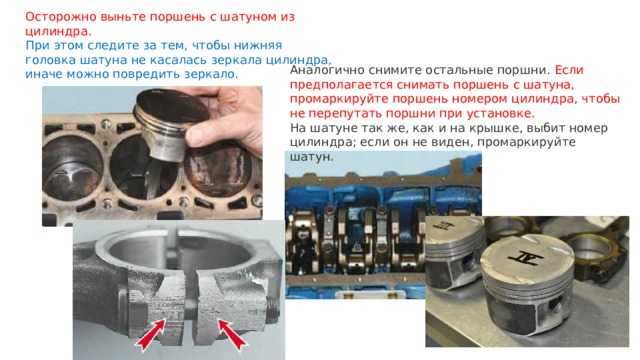

Чтобы сделать замену поршней, нужно разобрать двигатель. Пошаговая разборка двигателя:

• загнать машину на подъемник;
• слить масло, антифриз, снять головку;

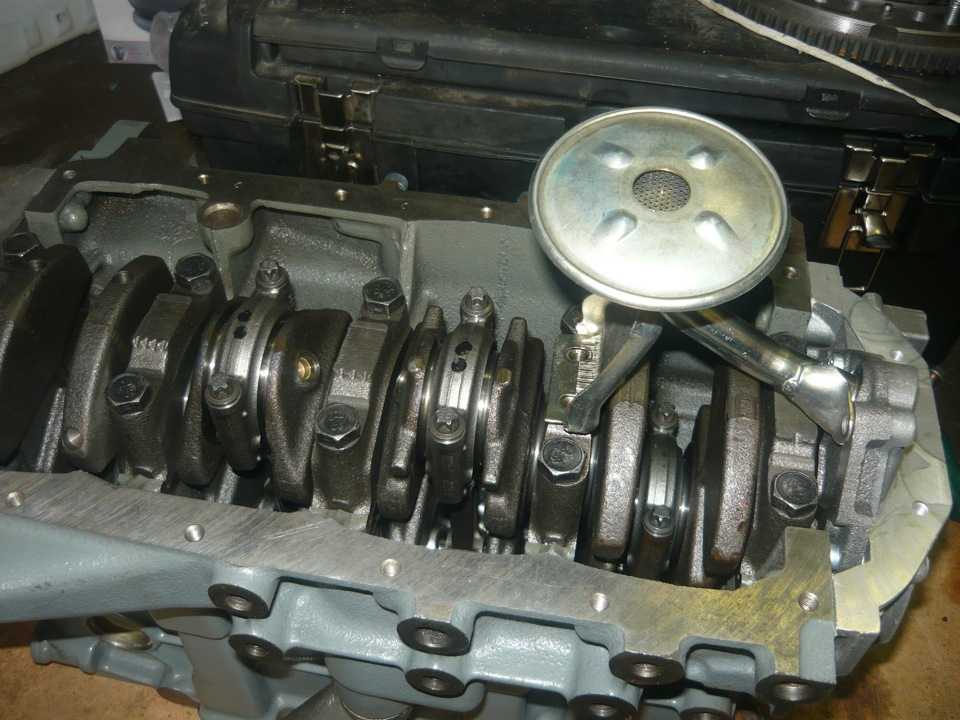

• снять поддон, открутить маслоприемник;
• открутить шатуны и демонтировать шатунно – поршневую группу;
• заменить поршни на безвтыковые (заранее определив вид и размер поршней);
• заменить все прокладки, сальники, маслосъемные колпачки (ремкомплект двигателя);
• заменить масло и фильтр на новые;
• сделать регулировку клапанов;
• собрать двигатель.

При замене поршня нужно помнить о правильном размещении шатуна и поршня относительно коленвала и блока.

Замена поршней на Приоре повышает надежность двигателя, нормализует расход топлива, делает мотор более эластичным на разных режимах роботы.

Замена поршневых колец, шатуна и пальцев, если они не изношены, не проводится. Можно оставить родные.

Особенности конструкции ШПГ от Federal Mogul

На ВАЗ 21126 используется совсем иная ШПГ нежели на ВАЗ 21124. Шатун, поршень и палец были позаимствованы у немецкой компании Federal Mogul. Вес этого комплекта был почти на 40 процентов меньше чем отечественный, производства АвтоВАЗа.

Поршни

Нормальный диаметр нового поршня 82 мм, такой же, как на 124 моторе. А вот высота новых поршней стала меньше. Поршневые кольца от Federal Mogul стали тоньше. На дне поршня есть углубления, но они не достаточной глубины, для того, чтобы предотвратить загибание поршней в случае обрыва ремня ГРМ. Отверстие под поршневые пальцы смещены на пол миллиметра от центральной оси поршней. Диаметр отверстия для пальца поршневого составляет 18 миллиметров. Технология установки пальца, плавающая, он свободно двигается в головке шатуна и бобышках поршня. Осевое смещение пальца фиксируется стопорными кольцами. Верхняя шатунная головка устанавливается в нижнюю часть поршня с очень маленьким зазором. Такой зазор обеспечивает минимальное боковое смещение поршня, вдоль шейки шатуна коленчатого вала.

Немецкие инженеры сделали шатун тоньше, чтобы он не имел контакта с коленчатым валом, что позволяет сделать меньше трение и потери связанные с ним.

Поршни имеют классы размеров, соответствующие классам размеров цилиндров, при сборке двигателя классы размеров поршней, должны совпадать с классами размеров цилиндров. Обозначение класса поршня находиться на днище. При установке классы точности поршней должны соответствовать классам цилиндров блока. Маркировка класса осуществляется на днище поршня.

Шатуны

Шатун сделан по новой технологии, его конструкцию удлинили и сделали легче. Шатунная крышка изготовляется способом разлома заготовки шатуна. При последующей обработки совмещённых поверхностей шатунной шейки коленвала можно добиться высокой точности обработки отверстия под шейку коленвала.

Для укрепления крышек шатунов используются новые болты. Конструкция болтов одноразовая. Второй раз использовать эти болты нельзя. После ремонта и разборки шатунной шейки коленвала допускается использование только новых болтов. На новых шатунах, используются латунные вкладыши новой конструкции, их ширина 17.2 миллиметра.

Кольца для поршней в сжатом состоянии имеют диаметр 82 мм. По сравнению с кольцами АвтоВАЗа кольца компании Federal Mogul гораздо тоньше. Верхнее компрессионное имеет высоту 1.2 мм, высота нижнего компрессионного на 0.3 мм., больше и равна 1.5 мм. Высота маслосъёмного кольца 2 миллиметра. Поршневой палец имеет диаметр 18 мм, а его длина 53 мм.

Сколько стоит капитальный ремонт двигателя ВАЗ и иномарки

Если своевременно обслуживать отечественный двигатель (вовремя менять моторное масло и охлаждающую жидкость), то его ресурс около 200 000 км. В определенный момент появляется необходимость выполнить капремонт двигателя. Эксперты журнала «За Рулем» определили цену такого мероприятия.

Основные признаки необходимости капитального ремонта

• большой расход масла;
• дымление;
• потеря мощности;
• низкое давление масла.

Какие операции включает в себя капремонт двигателя

1. Снятие двигателя.
2. Разборка мотора и мойка всех его деталей.
3. Обмер базовых деталей (блок цилиндров, коленчатый вал, головка блока цилиндров). Проверка на трещины и герметичность рубашки системы охлаждения. Проверка коленчатого и распределительных валов на изгиб. Проверка клапанных механизмов. Проверка состояния масляного насоса.
4. Расточка цилиндров под ремонтный размер или загильзовку. В последнем случае — установка гильз. Шлифование коренных и шатунных шеек в ремонтный размер. Замена седел и втулок клапанов. Обработка плоскости головки блока цилиндров.
5. Сборка двигателя с установкой новых резиновых элементов, уплотнений и прокладок.

Снятие двигателя приора 16 клапанов

Работу выполняем при необходимости ремонта двигателя или его замены. Сбрасываем давление в системе питания двигателя (см. «Замена топливного фильтра») и отсоединяем штуцер трубки подвода топлива к рампе от наконечника топливного шланга (см. «Снятие головки блока цилиндров»). Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Сливаем из двигателя масло (см. «Замена масла в двигателе и масляного фильтра») и охлаждающую жидкость (см. «Замена охлаждающей жидкости»). Отсоединяем колодку жгута проводов системы управления двигателем от электромагнитного клапана продувки адсорбера, снимаем клапан с пластмассовой крышки двигателя (см. «Снятие электромагнитного клапана продувки адсорбера») и отводим клапан в сторону, не отсоединяя от него шланги. Снимаем воздушный фильтр вместе с датчиком массового расхода воздуха (см. «Снятие воздушного фильтра») и шлангом подвода воздуха к дроссельному узлу. Отсоединяем наконечник троса привода дроссельной заслонки от сектора привода (см. «Замена троса привода дроссельной заслонки»). Снимаем шланг вакуумного усилителя тормозов с патрубка впускного трубопровода (см. «Снятие впускного трубопровода»). Снимаем со штуцера дроссельного узла шланг подвода паров топлива (см. «Снятие дроссельного узла»).

Отсоединяем колодку жгута проводов системы управления двигателем от колодки жгута проводов катушек зажигания. Отсоединяем колодку жгута проводов топливных форсунок от колодки жгута проводов системы управления двигателем (см. «Снятие топливной рампы и форсунок»). Отсоединяем колодки жгута проводов системы управления двигателем от регулятора холостого хода и датчиков: концентрации кислорода, детонации, сигнализатора недостаточного давления масла, температуры охлаждающей жидкости, указателя температуры охлаждающей жидкости, фаз, положения коленчатого вала, положения дроссельной заслонки, неровной дороги (см. соответствующие главы: «Двигатель», «Система питания», «Система управления двигателем»). Снимаем датчик неровной дороги вместе с кронштейном с правой чашки брызговика (см. «Снятие датчика неровной дороги»). Снимаем генератор (см. «Снятие генератора»). Снимаем шланг контура холостого хода вентиляции картера со штуцера крышки головки блока цилиндров и отсоединяем кронштейны жгутов проводов системы управления двигателем от крышки головки блока цилиндров (см. «Снятие распределительных валов и замена гидротолкателей клапанов»). Расстегиваем или разрезаем два пласт массовых хомута крепления жгута проводов системы управления двигателем к задней крышке привода ГРМ (см. «Снятие насоса охлаждающей жидкости»). Отсоединяем наконечник «массового» провода жгута проводов системы управления двигателем от головки блока цилиндров и снимаем наконечник провода «массы», идущего от аккумуляторной батареи, со шпильки крепления корпуса термостата (см. «Снятие головки блока цилиндров»). Отводим жгуты проводов от двигателя в сторону. Отcоединяем трубу дополнительного глушителя от катколлектора (см. «Замена прокладки в соединении катколлектора и дополнительного глушителя»). Снимаем коробку передач (см. «Снятие коробки передач»), «корзину» и ведомый диск сцепления (см.«Снятие деталей сцепления»).

Крестообразной отверткой ослабляем хомут крепления подводящего шланга радиатора…

…и снимаем шланг с патрубка корпуса термостата. Аналогично снимаем отводящий шланг радиатора с крышки термостата. Крестообразной отверткой ослабляем хомут крепления наливного шланга расширительного бачка…

Как ездить после капитального ремонта?

• обязательный прогрев двигателя перед поездкой (хотя бы кратковременный)
• езда без резких ускорений и торможений двигателем
• избегать езды внатяг, буксировки, перегруза и т.п.

Все это нужно, чтобы не навредить мотору, обретшему вторую молодость. Как долго будет обкатываться двигатель? Точного ответа нет и быть не может. Но за 1000 км пробега можно ручаться — это минимум. При этом не стесняйтесь почаще менять моторное масло и фильтр — пусть из движка окончательно удалятся всяческие стружки и прочая гадость.

Как обычно, любые замечания и советы принимаются без ограничений. Всем удачи на дорогах!

Достоинства и недостатки 126 мотора

Автомобильное сообщество относиться к движку ВАЗ 21126 относятся по-разному. Одни считают его одним из самых крутых, другие говорят, что мотор не удался из-за многочисленных неполадок и слабых мест силового агрегата.

К достоинствам данного ДВС можно отнести:

• новую шестнадцати клапанную головку БЦ, с двумя валами для распределения горючих газов и четырьмя клапанами на каждый цилиндр;
• разведённую систему впускных и выпускных газов;
• более мощный мотор с большим крутящим моментом, по сравнению с предыдущими моделями
• инжекторная система питания с распределённым, фазированным впрыском.
• установку каталитического нейтрализатора выхлопных газов.
• соответствие европейским, экологическим требования по вредным, токсичным выбросам выхлопных газов, Евро 3 и 4.

Недостатки

Двигатель 126 модели богат не только на достоинства, но и на недостатки, такие как:

• к самим существенным недостаткам нужно отнести проблемы с приводом ремня ГРМ, как уже было сказано, проблемы могут появиться раньше заявленного производителем срока эксплуатации;
• ну и конечно важный недостаток, это низкое качество, множества узлов, датчиков, деталей и механизмов, о чём было рассказано в предыдущей главе.

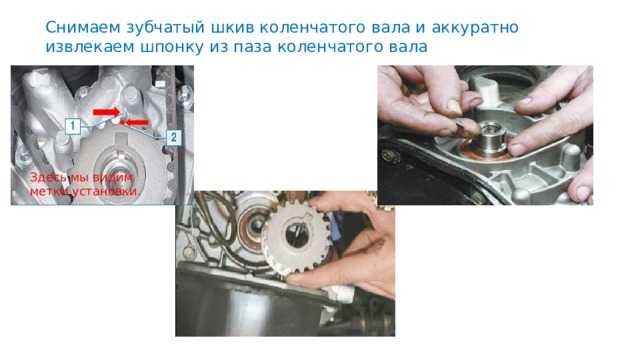

Разбор и ремонт двигателя

Ремонт проводится по стандартной схеме – находим неисправные детали и заменяем их на рабочие. В инструкции ниже описан процесс разбора самого агрегата, до этого вам нужно его демонтировать с Лада Приора и тщательно очистить от смазки и грязи.

Инструкция

1. С помощью 13-го ключа снимаем крепления кронштейна. 4 гайки держат переднюю опору блока цилиндров;
2. Снимаем кронштейн и переходим к левой опоре – она снимается точно по такой же схеме;
3. Далее агрегат номер 126 необходимо установить на стенд;
4. После фиксации можно демонтировать крышку насоса, генератор, масляный насос и другие наружные узлы;
5. В зависимости от поломки, уже на этом этапе можно проводить замену тех или иных компонентов;
6. «Десятым» ключом откручиваем крепления трубок печки, которые идут к корпусу насоса. После этого трубку можно убрать;
7. Теперь у нас появляется доступ к насосу антифриза – откручиваем его от блока цилиндров;
8. После демонтажа насоса вместе с прокладка переходим к крышке заднего сальника коленвала;
9. Далее снимаем кронштейн. Перед тем как откручивать крышку шатуна, необходимо убедиться, что первый поршень находится в нижней мертвой точке;
10. Протолкнув поршень в цилиндр, вы сможете извлечь поршень вместе с шатуном. Из других цилиндров поршни вынимаются таким же способом;
11. При необходимости вы можете провести ремонт поршня, а именно, заменить компрессионное и маслосъемное кольца вместе с расширителем;
12. Поршневой палец можно выбить только после надежной фиксации поршня. Поместите его в тиски и нанесите несколько ударов молотком. Рекомендуем помечать рабочие детали агрегата, чтобы не запутаться пока проходит ремонт;
13. Чтобы извлечь коленчатый вал, вам потребуется демонтировать его подшипники, а затем снять постели. Ремонт и сборка проводятся в обратном порядке.

Таким образом вы можете полностью разобрать мотор на 16 клапанов и провести ремонт и замену неисправных деталей. Но если агрегат гнет клапана, то своими руками справиться с неисправностями сможет только опытный механик. В любом случае, вы узнаете о том, гнет ли мотор клапаны или нет, уже после демонтажа крышки головок.

Выберите модель двигателя ВАЗ
