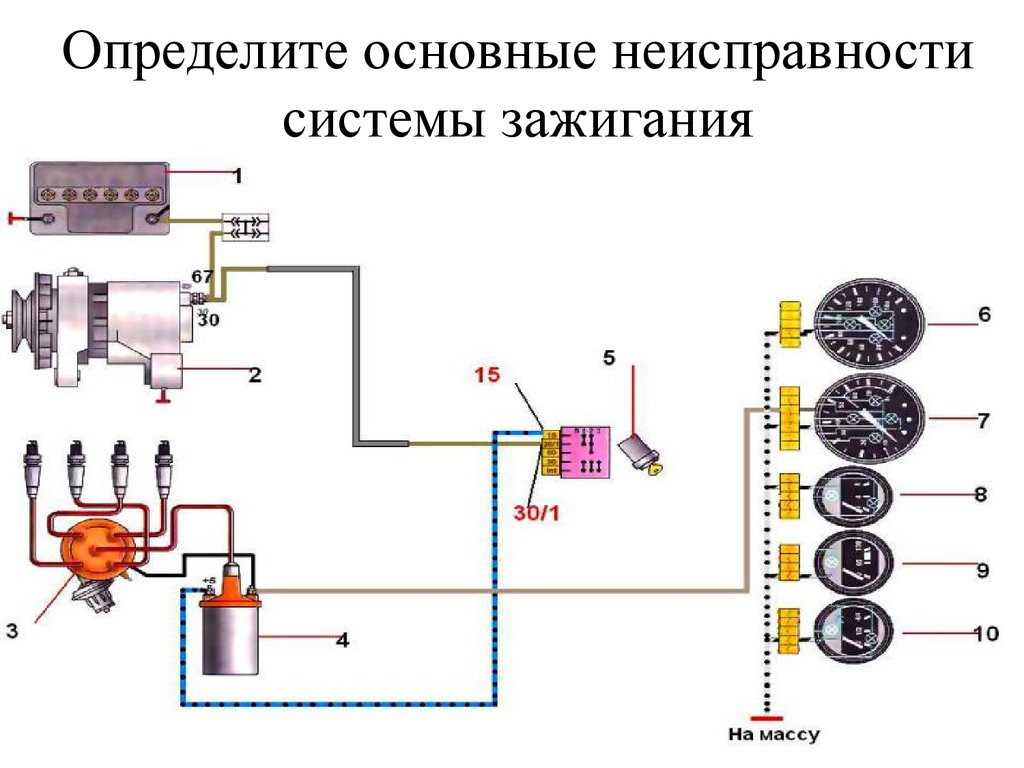

Симптомы неисправности системы зажигания

Неисправности инжектора связанные с модулями (не датчиками).

Эти механизмы не являются датчиками, это вспомогательные модули, без которых невозможна корректная работа двигателя.

Регулятор холостого хода, РХХ.

Основная задача этого датчика – обеспечивать мотор воздухом на холостом ходу. В тот момент, когда педаль газа отпущена, датчик открывает воздушный канал, необходимый для ровной работы двигателя. Если механизм открытия загрязнён, то канал откроется с запозданием, или не откроется вообще. Работа двигателя на ХХ будет некорректна – двигатель заглохнет в результате недостатка воздуха и переобогащения смеси.

Регулятор холостого хода, РХХ.

Иногда эту неисправность связывают с педалью тормоза, но с ней неисправность никак не связана. Прежде чем нажать педаль тормоза, водитель отпускает газ, поэтому педаль тормоза тут не при чём, это ошибка.

Топливные форсунки.

Собственно инжектор это и есть форсунка, то есть впрыск. При её отказе в память ЭБУ помещается код ошибки, указывающий на конкретную форсунку. При неисправности форсунки двигатель будет работать с перебоями (троит) , из-за того, что топливо поступает не во все цилиндры. Бывает, что игольчатый клапан просто не держит и через форсунку в закрытом состоянии подтекает топливо. В случае неисправности форсунки возрастает расход топлива и автомобиль долго и плохо заводиться.

Топливные форсунки. Неисправности инжектора.

Свечи зажигания.

Свеча зажигания — это устройство для воспламенения топливо-воздушной смеси в двигателях внутреннего сгорания, в нашем случае, работающих на бензине или газу. Исходя из определения, становиться ясно, что если свечи зажигания не исправны, то Ваш автомобиль не будет работать должным образом, если вообще будет работать.

Свечи зажигания.

Несвоевременная замена свечей зажигания или вышедшие из строя могут стать причинами таких неисправностей как:

Троение двигателя;
Плохой запуск двигателя или может вообще не заводиться;
Повышенный расход топлива;
Плохая тяга автомобиля;
Дерганье при движении или при старте;
Выход из строя катализатора;
Выход из строя катушки зажигания;
Пробой бронепроводов.

Если двигатель не запускается, тогда читайте ЭТУ СТАТЬЮ. Расписано подробно с чего начать и как найти причину.

19 316

Другие способы настройки и проверка зажигания на автомобиле

Также можно выставить зажигание по искре или самостоятельно подобрать такой угол, когда двигатель будет работать наиболее стабильно и ровно. Самым простым и наименее точным способом является установка на основании работы мотора. Для настройки двигатель заводят, после чего ослабляется гайка фиксации корпуса трамблера. Далее понадобится провернуть корпус распределителя по часовой стрелке и против, найдя положение, при котором двигатель работает ровно и обороты ХХ самые высокие. После этого следует провернуть корпус прерывателя на пару градусов по часовой стрелке и затянуть гайку трамблера.

При настройке зажигания по искре следует совместить метки на шкиве коленвала и ГРМ, а метка на бегунке должна указать на провод первого цилиндра. Затем ослабляется гайка корпуса распределителя, после чего из крышки трамблера следует вынуть центральный высоковольтный провод.

Затем контакт провода следует расположить вблизи «массы» (расстояние около 5 мм.) и включить зажигание. После этого корпус прерывателя следует повернуть на 20 градусов по часовой стрелке. Теперь корпус нужно вращать обратно до момента, когда между «массой» и контактом провода появится искра. В этом положении корпус трамблера нужно зафиксировать крепежной гайкой прерывателя.

По окончании необходимо проверить правильность УОЗ в движении. На прогретом моторе машину следует разогнать до 40-45 км/ч, после чего включается четвертая передача и полностью нажимается педаль газа. Далее необходимо оценить степень детонации. Нормой считается, когда сразу после включения 4-й передачи детонация кратковременно присутствует (2-3 сек.), но исчезает с разгоном автомобиля. Если детонация после разгона продолжается, тогда высока вероятность раннего зажигания. Если детонации нет в момент включения 4-й передачи, тогда зажигание позднее. В таких случаях регулировку УОЗ следует повторять для получения оптимального результата.

Причины пропуска зажигания в инжекторных двигателях

Так как карбюраторы имеют массу недостатков и нестабильную работу, то на современные автомобили устанавливаются преимущественно инжекторы. Стабильная работа, экономичность, устойчивость к морозам и экологичность обеспечивают надёжность моторов и их долговечность. Инжекторные двигатели оснащаются ЭБУ, который регулирует состав горючей смеси и его подачу.

Рекомендуем: Проверка модуля зажигания на ВАЗ 2114: мультиметр и контролька в помощь

В блоке управления при возникновении проблем с воспламенением топлива появляется ошибка, которая помогает установить неисправную часть агрегата.

При выявлении поломки необходимо провести углублённую диагностику для выявления всех неисправностей. Самыми распространёнными причинами являются нижеперечисленные.

Качество горючей смеси

Если воздушно-топливная смесь имеет неправильные пропорции, то она не воспламеняется. Иногда достаточно просто сменить заправочную станцию, но в некоторых случаях может понадобиться серьёзный ремонт. Некачественное топливо способно забить форсунки и фильтр. Причиной подачи смеси в неправильных пропорциях может стать неисправный топливный насос либо регулятор давления. Комплексную диагностику лучше доверить авторизованным сервисным станциям, так самостоятельное исследование аппаратов не всегда позволяет обнаружить ошибку.

Свечи

Износ свечей может привести к тому, что появятся пропуски зажигания на холостом ходу и двигатель будет постоянно глохнуть. Иногда попадаются бракованные свечи, которые не выдают искру. Изменение зазора также может стать причиной невоспламенения топливно-воздушной смеси.

О том, что такое момент затяжки свечей зажигания, вы сможете узнать из подробного и информативного материала нашего эксперта.

Бронепровода

Неисправные высоковольтные провода не справляются с поставленной задачей, что приводит к пропускам зажигания. Повреждение вследствие механического воздействия бронепроводов либо высокое сопротивление в них не позволяют смеси воспламениться и могут стать причиной поломки двигателя.

Деформация цилиндров

Если зазор между поршнем и цилиндром изменился, то появляются существенные изменения в работе двигателя. Хоть эта причина достаточно редка, но при полной диагностике её необходимо учитывать.

Неправильная компрессия

Неравномерное либо низкое сжатие горючей смеси мешает ей воспламениться. Проблема возникает из-за нарушения целостности поршневых колец или изношенности ЦПГ.

ГРМ

Нарушения функциональности аппарата может стать причиной пропусков зажигания на холодном двигателе. Из-за неправильного размера зазоров устройства либо негерметичности гидрокомпенсаторов могут возникнуть проблемы при воспламенении смеси.

Так же проблема может заключаться в модулях или неисправных катушках (

Система питания и нестабильная работа двигателя

Надежность работы системы питания – гарантия ровной и устойчивой работы мотора. Рассмотрим типовые неисправности, которые являются причиной неустойчивых оборотов ДВС.

Если двигатель работает с перебоями, причины могут быть в некачественном бензине. Сегодня на заправках такое топливо продают очень часто. Если заправить автомобиль некачественным горючим, то обороты двигателя будут плавать, а машина дергаться. Иногда автомобиль просто отказывается ехать. Специалисты рекомендуют в данной ситуации слить все горючее и проверить топливо на наличие в нем воды. Если бензин слит полностью, насосом прокачивают всю магистраль. Также не лишним будет промывка карбюратора и замена топливных фильтров.

Засоренный топливный фильтр или карбюратор – это еще одна из возможных причин. Мусор в карбюраторе может стать причиной отказа двигателя заводиться. Если забиты каналы или жиклера, то горючая смесь не сможет в полном объеме попадать в камеру сгорания. Это моментально отразится на работе ДВС.

Признаки неисправностей бесконтактной системы и их причины

В процессе поиска неисправностей контактной системы зажигания, а также бесконтактной, я рекомендую обратить внимание на такие особенности:

Для осуществления проверки части высоковольтного типа желательно было бы изготовить простой разрядник, имеющий зазоры между первым и вторым электродом около 7-10 мм. Данный прибор необходим для того, чтобы не допустить при проверке на искру выхода из строя приборов электронного типа.
Держать провода голыми руками не рекомендуется, особенно в момент образования искры.
Для осуществления проверки цепей лучше всего применять не контрольную лампу, а тестер.
Нельзя дотрагиваться до элементов системы и высоковольтных проводов в связи с тем, что данный вид системы зажигания имеет более высокий уровень напряжения, чем контактная.
Нельзя отсоединять от клемм батареи провода при включенном зажигании, так как это способно вывести из строя узлы электронного типа.
Запрещается в одном жгуте прокладывать провода с высоким и низким уровнем напряжения.
Не допускать процесса ослабления затяжки винтов, которые крепят коммутатор, так как благодаря им он может соединяться с «массой».

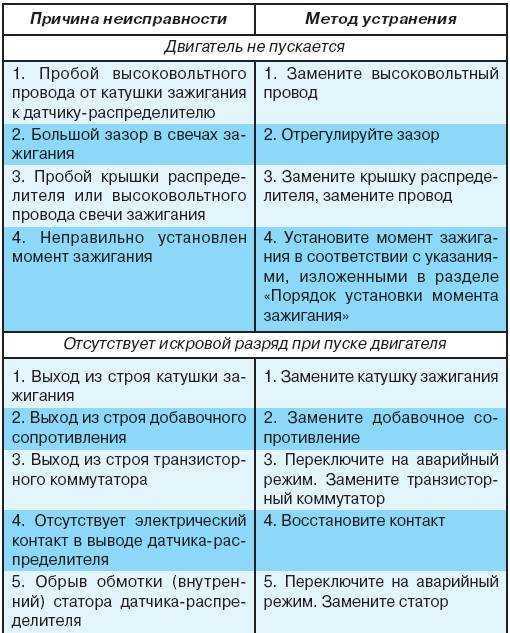

Теперь что касается конкретных признаков, а именно внешних, которые могут указать на наличие неисправности системы зажигания бесконтактного типа:

Двигатель не может начать работать или же начинает свое функционирование с определенными трудностями и осуществление неустойчивой работы мотора при холостом ходу. Причинами этого может быть следующее:
пробой или обрыв проводов высоковольтного типа и крышки датчика, отвечающий за распределение;
неисправности в работе: свечей и катушки зажигания, транзисторного коммутатора, датчика;
обрыв обмотки статора от датчика;
отсутствие электрического контакта, возникающего на выходе датчика-распределителя;
нарушение контактов в тех местах, где проводы присоединяются к аппаратам зажигания (можно определить по наличию выстрелов из глушителя);
возникновение слишком большого зазора в свечах.
повышение уровня расхода топлива и понижение уровня мощности в работе мотора. Тут причины могут заключаться в неисправностях обоих регуляторов (вакуумного и центробежного) и свечей.

Все эти проблемы являются решаемыми, причем при помощи различных методов: регулировка, восстановление, замена и т.д.

Проверяем коммутатор на скутер 4т и мопед «Альфа»

Если хоть одно звено коммутатора на скутере сгорело, то далее ток не поступает, потому как в данном случае всё завязано одной цепью

Специалисты советуют установить потенциально неисправный коммутатор на другой мопед (скутер) и проверить, будет ли он там работать. Навредить другой мототехнике при помощи сгоревшего коммутатора физически невозможно. Если хоть одно звено коммутатора сгорело, то далее ток не поступает, потому как в данном случае всё завязано одной цепью. Тестером в гаражных условиях прощупать «поломку» невозможно. Поэтому необходимо производить либо замену коммутатора на заведомо новый, либо обращаться в сервис для проверки оборудования на специальном стенде.

В завершение нужно сказать, что даже в случае выявления неисправности коммутатора особо переживать по этому поводу не стоит. Цена вопроса в случае замены данного элемента совсем не велика, независимо от того, какой транспорт нуждается в сервисных работах: маленький мопед или полноразмерный автомобиль. А на будущее лучше предварительно запастись новым коммутатором и положить его в багажник — на всякий случай.

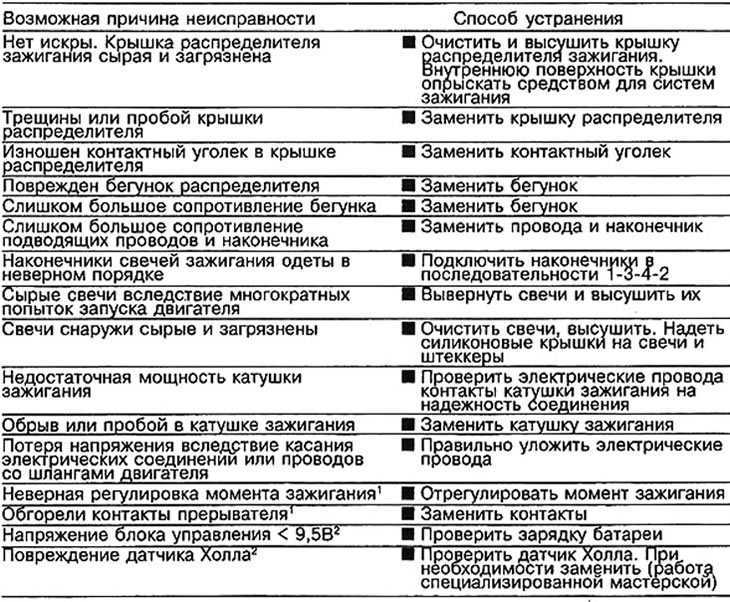

Одной из наиболее распространенных проблем, которые встречаются на авто, проявляются в виде отсутствия искры на свечах воспламенения топлива. Если нет искры с катушки зажигания ВАЗ 2107 карбюратор, то это говорит о проблемах с зажиганием. При такой неисправности двигатель автомобиля может вовсе не завестись или при запуске будет наблюдаться нестабильная его работа. Устранить такую поломку нужно незамедлительно, иначе это приводит к ускоренному износу деталей двигателя, его перегреву, повышению расхода топлива и прочим поломкам. Почему пропадает искра на ВАЗ 2107, подробно рассмотрим в материале.

Проверка классической системы

Классическая система работает по принципу генерации высокого напряжения для каждого установленного в автомобиле цилиндра. Искра от катушки распределяется к свечам через трамблер, который соединяет катушку со свечей друг за другом, в определенном порядке. Зачастую катушка и трамблер располагаются отдельно и соединяются ВВ – проводом, который называется центральным.

Определение неисправности по осциллограммамВ конструкцию классической системы входят:

колпачки свеч;
трамблер;
провода с высоким вольтажом;
катушка;
центральный провод.

Если не включается или не выключается зажигание в классической системе диагностика автомобиля осуществляется при помощи емкостного датчика. Он устанавливается на центральный провод на максимально близкое расстояние к катушке для получения наиболее точных показателей проверки.

Важно: Классическая система включает в себя два промежутка искры. Один из которых расположен в свече, а другой в трамблере

Данные зазоры, совместно с проводами, образуют так называемый делитель напряжения.

Емкостный датчик позволяет с высокой точностью определить почему глохнет двигатель или не выключается зажигание автомобиля после выключения путем анализа показателя напряжения на делителе. Из-за того, что делители склонны к изменениям из-за колебаний параметров горения искры и промежутка в трамблере, осциллограмма неправильно срабатывает и получается не соответствующей действительным процессам, происходящим в катушке и показывает неправильные данные.

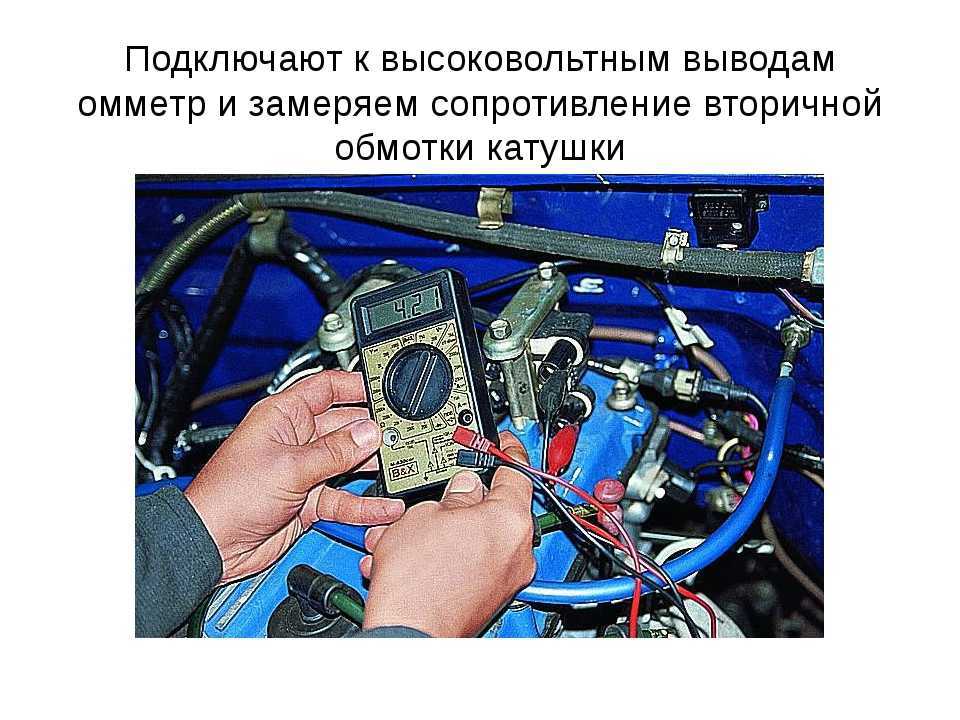

Зачастую причиной того, что машина не заводится, являются проблемы с ее системой зажигания. Для того, чтобы выявить проблему, нужно выполнить диагностику зажигания. Порой бывает сделать это нелегко, поскольку, во-первых, велико количество диагностируемых узлов (проблемы могут быть в свечах, различных датчиках, трамблере и других элементах), а во-вторых, для этого нужно пользоваться дополнительным оборудованием — мотор-тестером, омметром, сканером для выявления ошибки на машинах, оборудованных ЭБУ. Далее рассмотрим эти ситуации детальнее.

О чем мы расскажем.

Система зажигания автомобиля.

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

Бесконтактное зажигание

Принципиальная схема работы бесконтактной системы несколько отличается. Она сохраняет трамблер, как элемент конструкции, но он лишь выполняет функцию синхронизации цилиндров и отсылает импульс на коммутатор. В свою очередь транзисторный элемент, синхронизируется с показателем датчика и определяет угол зажигания, а также другие настройки – автоматически.

Преимущество системы – стабильность качества искрообразования, которое не зависит от ручных настроек или сохранности поверхности контактов. Если рассматривать превосходство данного варианта над контактной схемой, можно выделить:

система генерирует искру высокого качества постоянно;
устройство системы зажигания исключает ухудшение ее работы вследствие износа или загрязнения;
отсутствует необходимость производить тонкие настройки угла зажигания;
не приходится следить за состоянием контактов, контролировать их угол замыкания и другие настройки.

В результате использования бесконтактной системы можно наблюдать снижение расхода топлива, улучшение динамических характеристик, отсутствие сильных вибраций мотора, стабильная искра позволяет облегчить холодный пуск.

Историческо-автомобильное: andrews_answer

Влез в дискуссию и, как водится, сам себя озадачил. Простой, казалось бы, вопрос… Итак, исходные данные задачи — Ваз-2101 первых серий, маркировка двигателя выполнена с буквой D, носится как в жеппу ужаленный по сравнению с более старшими братьями. Вопрос — шо це було, тату?Строго говоря, вопрос маркировки автомобиля, двигателя и отдельных его частей — это вам не слоников из чего-то там лепить, сколько людей, столько и версий. Наша же задача попроще, маркировка двигателя. В целях экономии времени рассматриваем именно и только отрезок 1970-1974 год, что на самом деле мало облегчает нашу задачу, хехе.Давайте поставим себя на место неофита-автолюбителя и посмотрим под капот в поисках маркировки двигателя. Окажется, что под таковую может попасть как минимум две (это я чтобы не умножать сущности сверх меры, к тому же это не влияет на конечный результат) — маркировка блока цилиндров и маркировка головки блока. Начнем сверху, с головки. Что менялось? Двигатель ВАЗ-21011 является модернизированной моделью двигателя ВАЗ-2101. В двигателе ВАЗ-21011 увеличен диаметр цилиндра на 3 мм (79 мм у ВАЗ-21011 против 76 мм у ВАЗ-2101), объем камеры сгорания двигателя ВАЗ-21011 при степени сжатия 8,8 увеличен до 41,9 куб.см против объёма камеры сгорания на двигателях ВАЗ-2101 выпуска до 1974 г. 38,4 куб.см. В соответствии с этим мощность двигателя ВАЗ-21011 повысилась до 69 л.с. С 1974 г. завод перешел на выпуск двигателей со степенью сжатия 8,5, что обеспечило более магкую и долговечную их работу. Для перевода двигателей на новую степень сжатия с сохранением мощностных, экономических и динамических характеристик объем камеры сгорания в двигателе ВАЗ-2101 увеличен до 39,5 куб.см, а у двигателей ВАЗ-21011 снижен до 39,5 куб.см, что позволило унифицировать ГОЛОВКИ БЛОКА ДВИГАТЕЛЕЙ. При сохранившихся мощностных показателях рабочие объемы цилиндров двигателей составляют соответственно 1198 куб.см и около 1300 куб.см.Т.е. первая версия — различие в головке блока, у первых серий была выше степень сжатия на 3 десятых, что давало прирост мощности. Копеечный, правда, извините за каламбур.Что еще? Оказывается, в период с 1972 по 1974 менялись настройки карбюраторов на уровне подбора жиклеров и диаметра отдельных воздушных каналов, т.е. довольно существенно. Делалось это в угоду будущей экологии и влияло на динамику заметно сильнее, чем степень сжатия. В конце концов эта работа с «Озонами» была свернута и появился разлюбимый «Солекс». Тоже вполне себе версия.Но мы до сих пор никак не объяснили букву «D». Тут немного запутано. Дело в том, что эта буковка скорее всего вообще никак не влияет на параметры мотора. Это технологическая маркировка блока цилиндров и показывает класс оного, что означает просто диаметр цилиндра с точностью до тысячных. Табличка классов:

Класс	Диаметр цилиндраВАЗ 2101,21013	Диаметр цилиндраВАЗ 21011
А	76,000-76.010	79.000-79.010
B	76,010-76,020	79.010-79.020
C	76,020-76.030	79.020-79.030
D	76,030-76,040	79,030-79.040
E	76,040-76,050	79,040-79,050

Обозначение делается для последующего подбора поршней, обычное сборочное дело. Понятно, что сотка в диаметре цилиндра повлияет на мощность и крутящий момент еще меньше, чем три десятых степени сжатия. Различие в диаметрах не показывает ничего, кроме разницы в технологической оснастке. Т.е. действительно одни блоки могли делать в Италии, а другие в СССР. Совсем уж просто: эта маркировка никак не может влиять на параметры двигателя напрямую, только косвенно может указать на место производства.Как говорится, найдите ошибку в рассуждениях.

Итого: Разница в маркировке объясняется незначительным различием геометрии блока. Возможная (!) разница в динамике автомобиля объясняется возможной разницей в степени сжатия, возможным различием регулировок карбюратора и разницей в культуре сборки двигателей. Плюс народным творчеством, конечно.

Выставление угла опережения зажигания своими руками

Правильно выставленный момент зажигания предполагает регулировку УОЗ. Корректировать угол зажигания необходимо на холостом ходу. При этом следует учитывать, что оптимальными оборотами холостого хода считаются обороты в пределах 850-900 об/мин. Угол наклона момента зажигания также находится в определенных рамках от -1 (отрицательный) до +1 (положительный) градус. Указанный градус является градусом по отношению к ВМТ.

Чаще всего для установки момента зажигания используется стробоскоп. Данное решение позволяет добиться точности при установке. В случае отсутствия прибора также можно воспользоваться контрольной лампочкой.

Указанную лампу подключают к плюсовой клемме на распределителе зажигания, а также соединяют с массой. Далее мы рассмотрим основные доступные способы настройки зажигания на следующем примере отечественной «классики»:

Настройка зажигания по стробоскопу

двигатель нужно прогреть до выхода на рабочую температуру;
стробоскоп подключается к бортовой сети;
откручивается фиксирующая гайка крышки распределителя-прерывателя зажигания;
сигнальный датчик срабатывания надевается на высоковольтный провод первого цилиндра;
при наличии шланга вакуум-корректора потребуется снять и заглушить указанный шланг;
свечение стробоскопа направляется на шкив коленвала;
двигатель запускается и работает на холостых;
осуществляется проворот корпуса трамблера;
положение корпуса прерывателя-распределителя фиксируется таким образом, чтобы метка шкива совпала с соответствующей меткой на ГРМ;
после совмещения меток производится затяжка фиксирующей гайки;

Выставление УОЗ по контрольной лампочке

Если используется способ установки зажигания по лампочке, тогда необходимо провернуть коленчатый вал двигателя так, чтобы метка на шкиве коленвала совпала с меткой на крышке ГРМ. При этом бегунок на распределителе зажигания должен указывать на свечной провод первого цилиндра.

Далее гайка-фиксатор трамблера ослабляется, после чего один провод от лампочки коммутируется с проводом, который идет к катушке зажигания от трамблера. Второй провод от лампы устанавливается на массу. Затем нужно включить зажигание и вращать корпус трамблера по часовой стрелке до момента, пока контрольная лампа не перестанет гореть. После этого следует аккуратно повернуть корпус трамблера обратно, то есть против часовой стрелки. Определив положение, при котором происходит загорание лампочки, необходимо зафиксировать корпус трамблера в этом положении. Фиксация производится при помощи затяжки гайки распределителя.

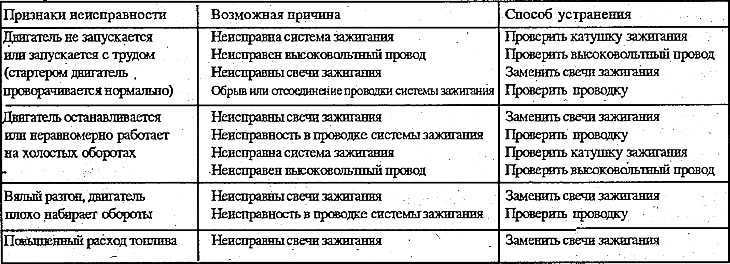

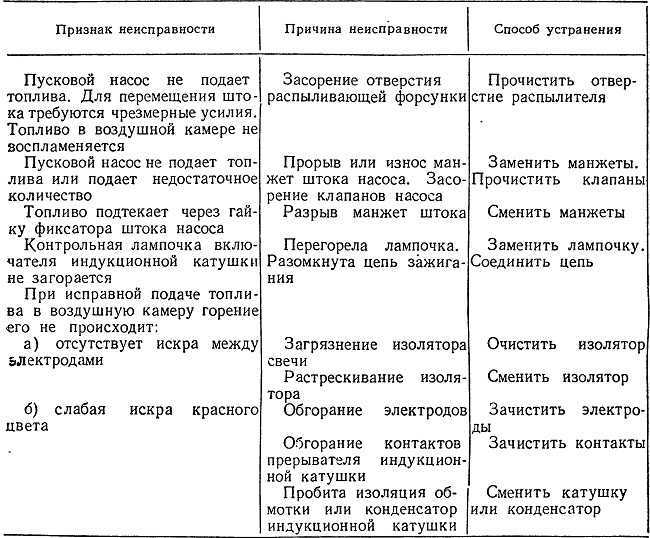

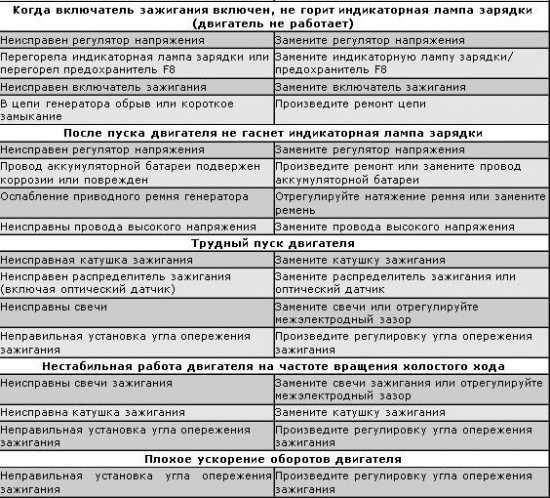

5.4 Возможные неисправности зажигания, их причины и методы устранения / ВАЗ 2101

ПРИЧИНА	МЕТОД УСТРАНЕНИЯ

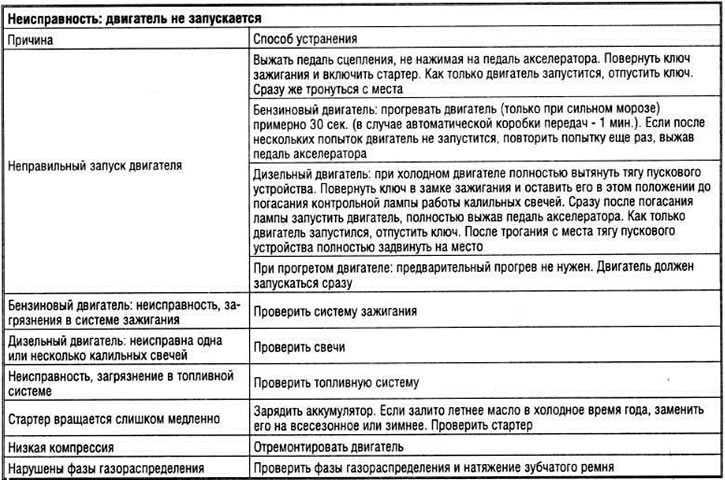

Двигатель не запускается
Ток не проходит через контакты прерывателя:
– загрязнены, окислены или пригорели контакты прерывателя; увеличенный зазор между контактами	– зачистите контакты и отрегулируйте зазор между ними
– ослаблено крепление или окислены наконечники проводов в цепи низкого напряжения, обрыв в проводах или замыкание их с массой	– проверьте провода и их соединения; поврежденные провода замените
– неисправен выключатель зажигания (не замыкаются контакты «30/1» и «15»)	– проверьте, замените неисправную контактную часть выключателя зажигания
– пробит конденсатор	– замените конденсатор
– обрыв в первичной обмотке катушки зажигания	– замените катушку зажигания
Не размыкаются контакты прерывателя:
– нарушена регулировка зазора между контактами прерывателя	– отрегулируйте зазор между контактами
– сильно изношена текстолитовая колодка или втулка рычажка прерывателя	– замените контактную группу
– вышел из строя подшипник подвижной пластины прерывателя	– замените подшипник или распределитель зажигания
Не подается высокое напряжение к свечам зажигания:
– неплотно посажены в гнездах, оторвались или окислены наконечники проводов высокого напряжения; провода сильно загрязнены или повреждена их изоляция	– проверьте и восстановите соединения, очистите или замените провода
– износ или повреждение контактного уголька, зависание его в крышке распределителя зажигания	– проверьте и, при необходимости, замените контактный уголек
– утечка тока через трещины или прогары в крышке или роторе распределителя зажигания, через нагар или влагу на внутренней поверхности крышки	– проверьте, очистите крышку от влаги и нагара, замените крышку и ротор, если в них имеются трещины
– перегорание резистора в роторе распределителя зажигания	– замените резистор
– повреждена катушка зажигания	– замените катушку зажигания
Замаслены электроды свечей зажигания или зазор между ними не соответствует норме	Очистите свечи и отрегулируйте зазор между электродами
Повреждены свечи зажигания (трещина на изоляторе)	Замените свечи новыми
Нарушен порядок присоединения проводов высокого напряжения к выводам крышки распределителя зажигания	Присоедините провода в порядке зажигания 1–3–4–27. Проверьте, отрегулируйте момент зажигания
Неправильная установка момента зажигания	Проверьте, отрегулируйте момент зажигания
Двигатель работает неустойчиво или глохнет на холостом ходу
Неправильная установка момента зажигания	Проверьте, отрегулируйте момент зажигания
Большой зазор между электродами свечей зажигания	Проверьте, отрегулируйте зазор между электродами
Малый зазор между контактами прерывателя	Отрегулируйте зазор между контактами
Двигатель неравномерно и неустойчиво работает при большой частоте вращения коленчатого вала
Ослабла пружина подвижного контакта прерывателя	Замените контактную группу
Большой зазор между контактами прерывателя	Проверьте, отрегулируйте зазор между контактами
Ослабли пружины грузиков регулятора опережения зажигания в распределителе зажигания	Замените пружины, проверьте работу центробежного регулятора на стенде
Перебои в работе двигателя на всех режимах
Повреждены провода в системе зажигания, ослаблено крепление проводов или окислены их наконечники	Проверьте провода и их соединения, поврежденные провода замените
Загрязнены, окислены, пригорели или смещены контакты прерывателя	Зачистите контакты и отрегулируйте зазор между ними
Износ электродов или замасливание свечей зажигания, значительный нагар; трещины на изоляторе свечи	Проверьте свечи, отрегулируйте зазор между электродами, поврежденные свечи замените
Износ или повреждение контактного уголька в крышке распределителя зажигания	Замените контактный уголек
Сильное подгорание центрального контакта ротора распределителя зажигания	Зачистите центральный контакт
Трещины, загрязнение или прогары в роторе или крышке распределителя зажигания	Проверьте, замените ротор или крышку
Снижение емкости конденсатора или обрыв в нем	Замените конденсатор
Чрезмерно большое биение валика распределителя зажигания; повышенный износ втулки валика	Замените распределитель зажигания
Двигатель не развивает полной мощности и не обладает достаточной приемистостью
Неправильная установка момента зажигания	Проверьте, отрегулируйте момент зажигания
Заедание грузиков регулятора опережения зажигания, ослабление пружин грузиков	Проверьте, замените поврежденные детали
Большой износ втулки подвижного контакта прерывателя	Проверьте, замените контактную группу

ПРИНЦИП РАБОТЫ СИСТЕМЫ ЗАЖИГАНИЯ

Рассмотрим подробнее распределитель зажигания, чтобы определить технологию направления электрического импульса на каждый цилиндр отдельно. Сняв крышку трамблера можно увидеть вал с пластиной в центре и расположенные по кругу медные контакты. Эта пластина и есть бегунок, он обычно пластиковый или текстолитовый и в нем стоит предохранитель. Медный наконечник с одного края бегунка по очереди касается медных контактов, раздавая электрические разряды на провода к цилиндрам в необходимое время такта работы двигателя. Пока бегунок совершает свое движение от одного контакта к другому, в цилиндрах готовится новая порция горючей смеси для воспламенения.

Чтобы исключить постоянную подачу тока, в трамблер устанавливается прерыватель – контактная группа. Кулачки расположены на валу эксцентрично, и при вращении замыкают и размыкают электрическую сеть.

Необходимым условием правильной работы и эффективного сгорания смеси является произошедшее строго в определенный момент самовозгорание. Процесс возгорания очень сложен с технической точки зрения, так как в цилиндрах образуется большое количество дуговых разрядов, которые зависят от оборотов двигателя. Разряды должны быть так же равны определенным значениям: от 0,2 мдж и выше (в зависимости от топливной смеси). В случае недостаточной энергии, смесь не загорится, и появятся перебои в работе двигателя, он может не запуститься или заглохнуть. Работа катализатора так же зависит от исправности системы зажигания двигателя. Если система работает с перебоями, остатки топлива будут попадать в катализатор и догорать там, что приведет к перегреву и прогоранию металла катализатора как снаружи, так и выходу из строя внутренних перегородок. Прогоревший внутри катализатор не сможет выполнять свои функции и потребуется замена.

Последствия неправильно выставленного угла зажигания

Как позднее, так и ранее зажигание негативно влияет на работу и ресурс двигателя. Следует добавить, что от правильного момента зажигания зависит не только мощность и расход горючего. Если искра на свече зажигания образуется раньше положенного времени, тогда давление расширяющихся газов начинает противодействовать поднимающемуся в ВМТ поршню (раннее зажигание). Воспламенение рабочей смеси после того, как поршень начал двигаться из ВМТ вниз, приводит к тому, что высвобождающаяся энергия топлива «догоняет» поршень и попадает в выпуск, а не совершает полезную работу (позднее зажигание).

В случае с ранним зажиганием поднимающемуся поршню требуется приложить большое усилие на сжатие образовавшихся газов в результате преждевременного сгорания смеси. Нагрузка на ЦПГ и КШМ в таких условиях значительно возрастает.

Признаки раннего зажигания проявляются в виде следующих симптомов:

появление металлического звонкого призвука во время работы двигателя, который локализуется в области блока цилиндров;
плавают обороты холостого хода, двигатель работает нестабильно;
после нажатия на «газ» возникает пауза, двигатель не «тянет» и перерасходует топливо;

Позднее зажигание также наносит ощутимый вред двигателю. Сгорание смеси в данном случае происходит в условиях понижения давления и увеличения объема в цилиндре ДВС. Нарушается сам процесс горения топливно-воздушной смеси, которая догорает во время рабочего хода поршня. В результате признаками позднего зажигания являются:

двигатель теряет мощность, для разгона нужно сильно давить на газ;
отмечается значительное повышение расхода топлива;
мотор сильно коксуется отложениями и нагаром;
неправильное сгорание смеси ведет к перегреву двигателя;
