Порядок затяжки головки блока цилиндров газ 53

Профилактические мероприятия для двигателя ЗМЗ 53

Профилактика работы двигателя ЗМЗ 53 является гарантией сохранения его оптимальной функциональности и призвана поддерживать работу устройства на должном уровне.

Именно поэтому данные процедуры имеют огромную важность и позволяют предотвратить образование мелких неисправностей, список которых был приведен выше. В целом, обслуживание двигателя ГАЗ 53 заключается в проведении следующих мероприятий:

• замена смазочной жидкости;
• подтяжка головок блока цилиндров;
• проверка креплений выпускного коллектора;
• контроль количества охлаждающей жидкости;
• регулировка клапанов;
• проверка уровня масла в системе.

Своевременное проведение всех приведенных выше процедур способно послужить залогом успешной работы автомобильного мотора и гарантировать его оптимальную функциональность. Обслуживание машины имеет свои тонкости, которые должны быть непременно учтены.

Система смазки двигателя Газ 53 Как правило, смена смазки должна осуществляться через каждые 5-6 тыс. км для минеральных масел, 10-12 тыс. км — для синтетических. Подтяжка головок имеет смысл лишь после замены прокладок ГБЦ и должна проводиться каждые 2-3 тыс. км точно так же, как и регулировка клапанов. В свою очередь, проверку уровня масла и воды требуется осуществлять ежедневно. Лишь соблюдение этих требований и своевременное их выполнение служит залогом оптимальной функциональности мотора и его эффективности.

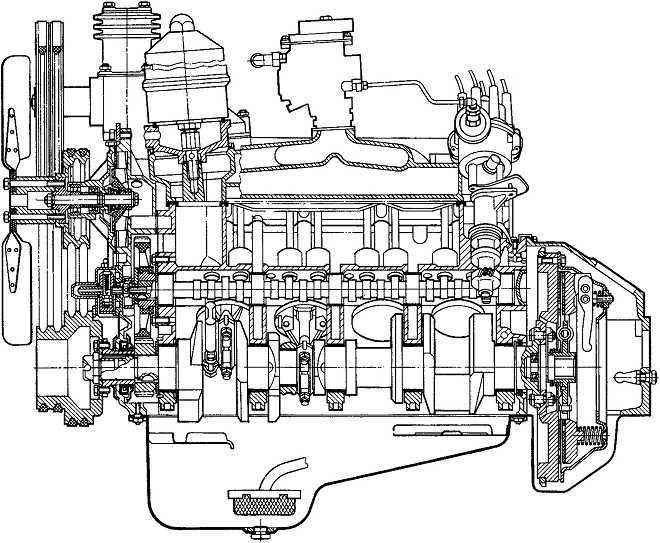

Блок цилиндров (рис.1)

Блок цилиндров 4 составляет одно целое с верхней частью картера. Он отлит под давлением из высокопрочного алюминиевого сплава. Блок цилиндров разделен на две части горизонтальной перегородкой, в которой сделаны четыре отверстия для установки гильз цилиндров. Верхняя часть образует общую для всех цилиндров охлаждающую рубашку. По контуру рубашки имеется десять бобышек для шпилек крепления головки цилиндров. Нижняя (картерная) часть блока разделена на четыре отсека поперечными перегородками, в которые устанавливаются коренные подшипники коленчатого вала.

Коленчатый вал 55 установлен на пяти коренных подшипниках. Крышки 2 подшипников изготовлены из ковкого чугуна; каждая крышка крепится к блоку двумя шпильками диаметром 12 мм. В первой крышке торцы обработаны совместно с блоком для установки шайб 53 и 54 упорного подшипника. Все крышки имеют шипы, плотно входящие в пазы блока. Такая конструкция крышек подшипников и изготовление их из чугуна (коэффициент линейного расширения алюминиевого сплава вдвое больше, чем у чугуна) обеспечивают малое изменение рабочих зазоров в подшипниках при нагревании и охлаждении двигателя. Крышки подшипников растачиваются в сборе с блоком pи поэтому при ремонте их надо устанавливать на свои места. Для облегчения установки на всех крышках, кроме первой и пятой, выбиты их порядковые номера. Гайки шпилек крепления крышек затягиваются динамометрическим ключом с усилением 11-12 кгс-м.

Гнезда для подшипников распределительного вала 40 расположены в верхней левой части поперечных перегородок блока. Третья и четвертая перегородки имеют снизу наклонные плоскости для крепления масляного насоса.
В средней горизонтальной перегородке (с левой стороны) просверлены восемь отверстий для толкателей 39 штанг клапанов: четыре отверстия, выполненные в отливке, соединяют полости клапанной камеры и камеры толкателей с масляным картером.

Камера толкателей закрыта штампованной из листовой стали крышкой. Крышка по контуру уплотняется пробковой прокладкой и крепится к блоку двумя шпильками, под гайки которых поставлены фибровые уплотняющие прокладки.
С левой стороны блока отлиты приливы для установки масляного фильтра, бензинового насоса, привода распределителя и бобышка для указателя уровня масла. С правой стороны (в верхней картерной части стенки блока) расположен прилив, через который проходит продольный масляный канал.
Бобышки для крепления кронштейнов двигателя расположены в передней части блока с правой и левой сторон. На правой стороне спереди предусмотрены две бобышки для крепления генератора. Нижний фланец блока снабжен шпильками диаметром 8 мм для крепления масляного картера.

К передней стенке блока на паронитовой прокладке крепится отлитая из алюминиевого сплава крышка 43 распределительных шестерен. В отверстие в крышке для выхода носка коленчатого вала запрессована обойма с самоподтягивающимся резиновым сальником 44.

К заднему торцу блока шестью болтами крепится отлитый также из алюминиевого сплава картер сцепления. Точное расположение картера сцепления, необходимое для правильной работы коробки передач, обеспечивается двумя установочными штифтами диаметром 13 мм. Задний торец картера сцепления и отверстие в нем для установки коробки передач для обеспечения соосности первичного вала коробки передач с коленчатым валом обрабатываются в сборе с блоком 4, и поэтому картеры сцепления не взаимозаменяемы.
Цилиндры двигателя выполнены в виде легкосъемных мокрых гильз 6, отлитых из серого чугуна. Для повышения износостойкости гильза в верхней части снабжена вставкой из коррозионностойкого чугуна. Длина вставки 50 мм, толщина ее стенки 2 мм.

Гильза вставляется в гнездо блока нижней частью, диаметр которой равен 100 мм. В плоскости нижнего стыка гильза уплотнена прокладкой 5 из мягкой меди толщиной 0,3 мм, а по верхнему торцу — прокладкой головки цилиндров. Для надлежащего уплотнения верхний торец гильзы выступает над плоскостью блока на 0,034-0,089 мм. При этом красномедная прокладка должна быть обжата. Для надежного уплотнения необходимо, чтобы разница в выступании гильз над плоскостью блока на одном двигателе была в пределах 0,025 мм. Это достигается (на заводе) сортировкой гильз цилиндров по высоте (от нижнего стыка до верхнего торца) и блоков по p pглубине проточки под гильзу (от его верхнего торца) на две группы. При смене гильз у цилиндров равномерность выступания можно обеспечить подбором красномедных прокладок соответствующей толщины.

Информация для физических лиц

Какими способами я могу оплатить заказанный товар?

• Безналичный расчет.
• При отсутствии возможности перевести средства с расчетного счета, наша организация выставляет счет физическому лицу, который он может оплатить в любом банке.

Когда я могу произвести оплату?

Полная оплата стоимости при покупке

ОБРАТИТЕ ВНИМАНИЕ! В этом случае заказ отправляется любой транспортной компанией.
Частичная предоплата. Оплачивается часть стоимости товара, остаток суммы – после поступления агрегата на терминал транспортной компании в вашем городе

ОБРАТИТЕ ВНИМАНИЕ! В этом случае заказ отправляется исключительно «Деловыми линиями».

ВАЖНО! При полной и частичной оплате мы вышлем вам на почту копию оформленной товарной накладной, заверенную печатью, с указанием наименования товара, его стоимости. Оригинал накладной придет вместе с товаром

Устройство ГБЦ

1. Основной модуль ГБЦ, для его изготовления используется сплав из алюминия.
2. Вставляющиеся клапанные седла, выполненные из устойчивого к высоким температурам чугуна.
3. Втулки-направляющие клапанов, материалом для их изготовления служит металлокерамика с медно-графитовыми добавками.

Устройство ГБЦ ГАЗ 53

Стандартный двигатель ГАЗ-53 имеет две головки блока, то есть на четыре цилиндра одного ряда устанавливается одна деталь.

Головка блока цилиндров крепится к двигателю посредством вмонтированных в основной модуль шпилек с установленными под ними прочными шайбами. Соответственно, для ее демонтажа необходимо открутить все гайки по кругу и снять с основного блока.

Крепление блока и головки цилиндров

При соединении ГБЦ с блоком между ними устанавливается прокладка, выполненная из пропитанного картона с асбестовыми и графитовыми добавками, а также с армированным внутренним каркасом. Уплотнитель подлежит замене при каждом демонтаже детали.

Надо отметить, что перед началом мероприятий по снятию модуля необходимо ослабить крепление впускной трубы. Это позволит исключить случайные перекосы при затяжке.

Затяжка гаек при креплении головки к блоку осуществляется в определенной последовательности и с применением динамометрического ключа. Момент затяжки

составляет 73–78 Нм. Нарушение порядка или усилия может привести к преждевременному износу деталей двигателя.

Капитальный ремонт

Капитальный ремонт двигателя ЗМЗ 53 необходим в случаях, когда:

• Стучит двигатель, в системе смазки низкое давление;

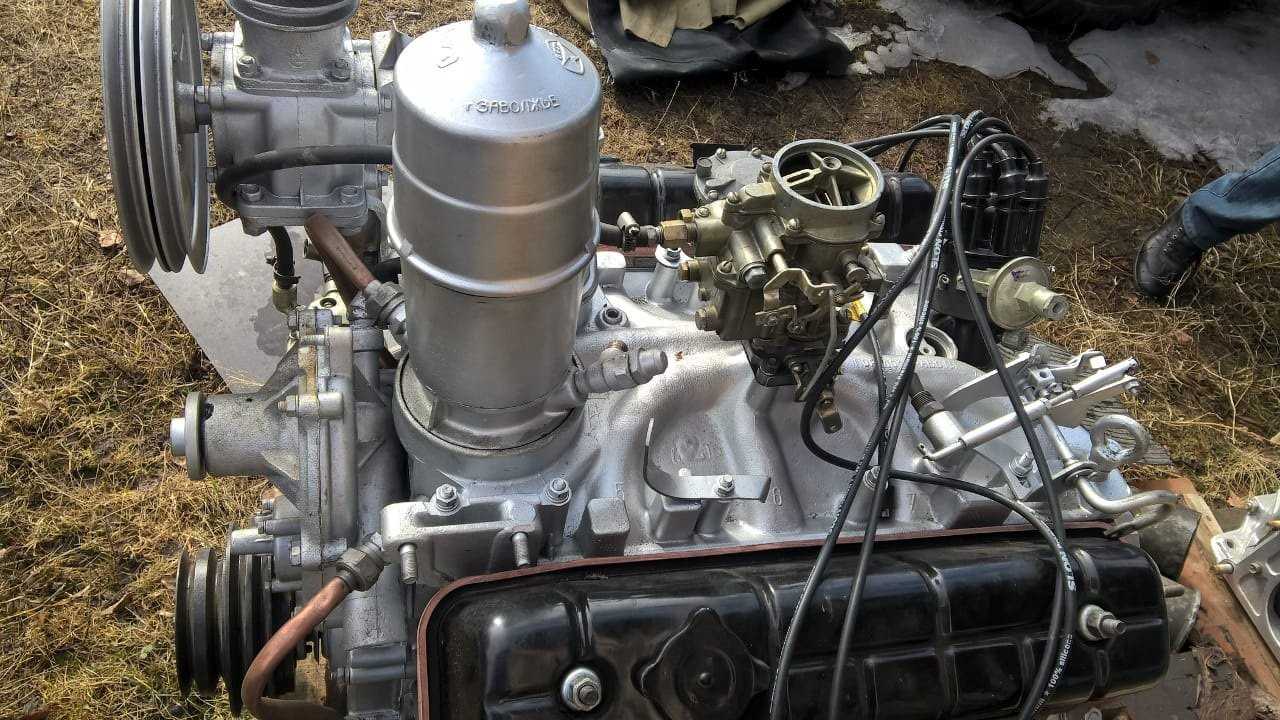

Новый двигатель для грузовика ГАЗ 53

Можно еще перечислить достаточно много причин, здесь много разных нюансов. Капитальный ремонт ЗМЗ 53 подразумевает следующие действия:

• Снятие двигателя;
• Мойку деталей;
• Разборку и дефектовку всех узлов ДВС;
• Шлифовку коленчатого вала (если он подлежит шлифовке);
• Замену втулок распределительного вала при необходимости с последующим их разворачиванием;
• Притирку клапанов;
• Сборку;
• Обкатку ДВС;
• Установку на автомобиль;

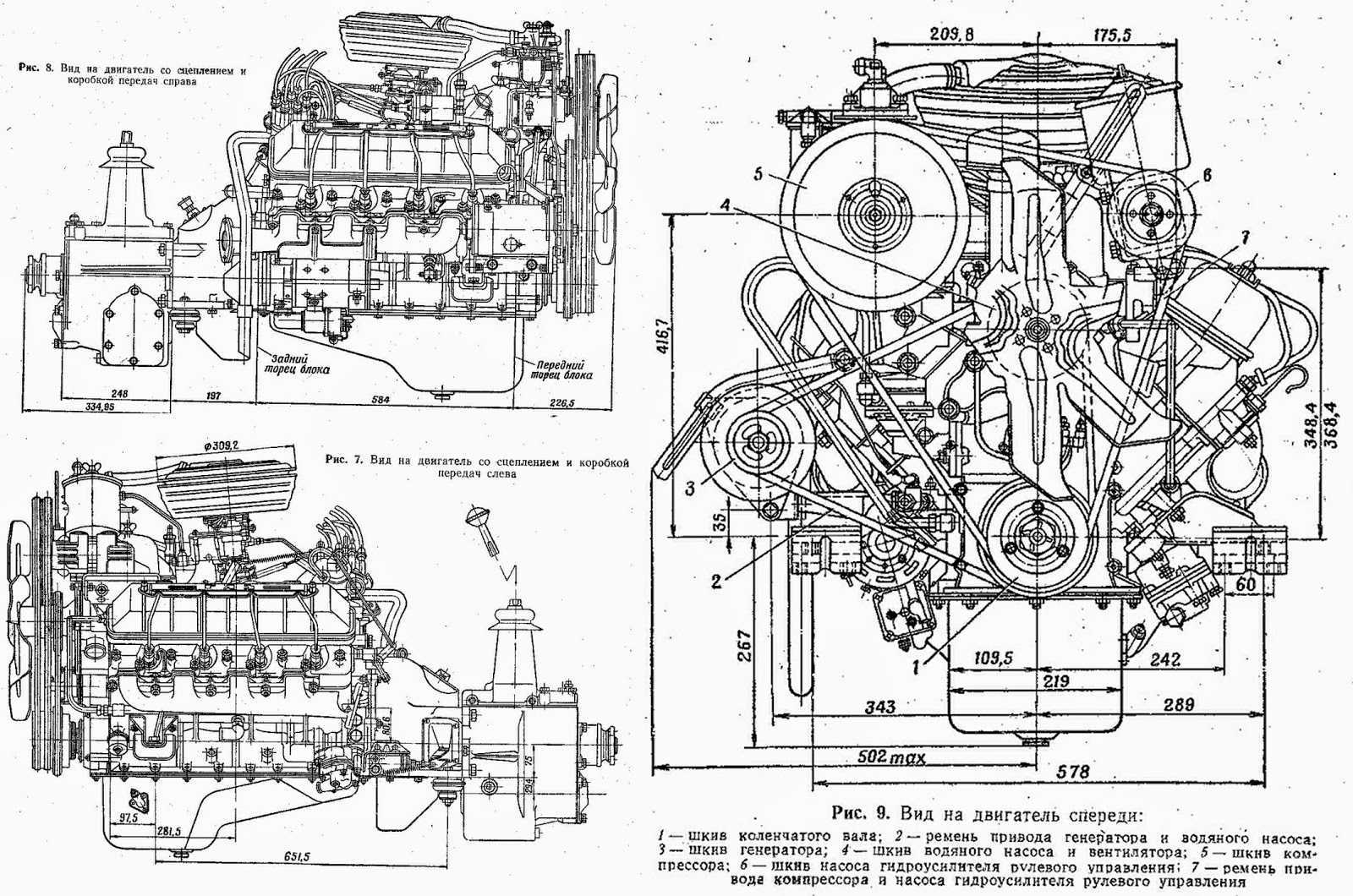

Так выглядит двигатель ЗМЗ-5231.10

Снятие маховика

Маховик крепится на коленвалу с помощью четырех болтов. Болты имеют потаи со стороны коленвала. Со стороны маховика откручиваем гайки. Предварительно разгибаются стопора. Кожух сцепления не помешает снятию маховика. Кожух желательно вообще не откручивать. Он испытывает большие нагрузки от Кпп и является опорой для двигателя. Как правило, после снятия установки кожуха. Как надежно его потом не прикручивай. Он все равно ослабляется. И в процессе работы начинает болтаться. Будет лучше если его не трогать.

При необходимости можно будет снять венец маховика. Для этого его требуется немного нагреть. До небольшой температуры. Главное не прогреть маховик. После чего кольцо легко сбивается со своего места.

Виды ГБЦ на ГАЗ-53

В зависимости от года выпуска двигателя существует три основных вида головок блока на ГАЗ-53, которые отличаются друг от друга внешним видами, характеристиками степени сжатия и наличия масляных каналов:

Старого образца (самого раннего выпуска) отличаются большей внешней массивностью и прямыми каналами большого сечения. Имеют низкую степень сжатия — 6,7. Они бывают трех типов:

1. С масляными каналами.
2. Без масляных каналов, где смазывание происходит непосредственно через шпильку.
3. Комбинированного типа с двойной системой смазывания.

• Нового образца, отличаются более тонкой конструкцией и зауженными вихревыми каналами, это обеспечивает улучшение показателей экономичности без потери мощности. Степень сжатия — 7,0
• Последних выпусков имеют значительные внешние отличия; как и в предыдущих, узкие вихревые каналы способны работать на более бедной смеси, что так же обеспечивает экономию топлива. Степень сжатия — 7,6

Считается, что наиболее ремонтопригодны, учитывая отзывы мастеров по ремонту, — головки блока старого образца, которые устанавливались также на ГАЗ-66.

Замена двигателей УМЗ 4216

В случае приобретения «Газели» с неудачным двигателем автовладельцы стремятся избавиться от силового агрегата, заменив его на ДВС другой модели. На замену можно рассматривать много разных вариантов, но чаще всего хозяева коммерческих авто ставят моторы ЗМЗ-405, выбирается именно этот движок по ряду причин:

• заволжский мотор не капризен – хорошо «переваривает» российское топливо, нечасто ломается;
• относительно импортных силовых агрегатов (Cummins, Toyota, Nissan) ЗМЗ-405 стоит недорого;
• при установке ЗМЗ требуется минимум переделок.

На машинах «Газель Бизнес» последнее время штатно устанавливается турбодизель «Камминз», но обладатели машин с УМЗ-4216 этот мотор в качестве замены практически никогда не рассматривают:

• Cummins стоит недешево;
• американский двигатель очень чувствителен к качеству топлива, и если машину заправлять плохой соляркой, «Камминз» может быстро выйдет из строя.

Преимущество ЗМЗ-405 (или 406) еще заключается в том, что на вторичном рынке продается немало подержанных моторов в нормальном, рабочем состоянии, и цена их ниже нового ДВС в несколько раз. Правда, при покупке агрегата б/у нет серьезных гарантий – приходится верить продавцу на слово. Ремонт двигателя УМЗ 4216; Замена ГБЦ ( прокладки ) прокладки Газель. Но даже если 405-й и требует небольшого ремонта (замены цепей или поршневых колец), все равно его покупка вместе с ремонтом обходится значительно дешевле, чем приобретение дорогостоящего импортного движка. Замена прокладки ГБЦ ВАЗ 2110. Еще минус импортного ДВС в том, что если он серийно на «Газель» он не устанавливался, его придется приобретать вместе с коробкой передач или озадачиваться подгонкой по креплению «Газелевской» КПП к новому мотору.

Когда необходимо делать затяжку?

Не каждый автолюбитель осознает важность этого нюанса. И не все водители понимают, что нужно соблюдать порядок затяжки штифтов головки блока цилиндров

Этот момент важен, и пренебрегать им не рекомендуется. Если являетесь владельцем ГАЗ 53 и неправильно затянули винты ГБЦ, это может стать причиной появления других неисправностей. Соответственно, ремонт двигателя повлечет множество денежных затрат.

Грузовой автомобиль ГАЗ 53

Десять лет назад процедура затяжки винтов головки блока цилиндров в транспортном средстве осуществлялась специалистами при ТО авто. В законодательство были внесены поправки, согласно которым эта процедура была отменена. Теперь затягивать винты — головная боль владельцев машин. В каких случаях ее выполнять?

• Если заметили, что из-под ГБЦ протекает расходный материал, а именно моторное масло. В некоторых случаях это может стать последствием механических повреждений прокладки головки. Либо прокладка могла просто износиться. Но иногда утечка масла происходит в результате ослабления винтов ГБЦ.
• Если разбирали двигатель своего ГАЗ 53. При сборке и установке головки блока цилиндров момент и порядок затяжки винтов необходимо соблюдать в любом случае. Если это не сделать, то при долгой эксплуатации ГБЦ может произойти ее деформация.

Если увидели, что болты можно подтянуть, то этим нужно заняться. Винты головки блока цилиндров могут ослабляться произвольно, во время эксплуатации транспортного средства. Поэтому производить диагностику натяжения необходимо раз в 3 тысяч километров пробега.

Как протянуть головку на ГАЗ 53

Порядок затяжки гбц газ 53 от центра согласно этой схемы

Первую затяжку желательно произвести с небольшим усилием. Что бы предварительно выровнять плоскость головки относительно блока цилиндров.

После того как головка легла правильно. Можно повторить затяжку, но уже при помощи динамометрического ключа. Так же с небольшим усилием. Чтобы прижать головку к прокладке и выровнять гильзы.

Теперь момент затяжки можно увеличить до половины от максимального момента затяжки

Затяжка головки ГАЗ 53 окончательно производится с моментом затяжки 77-82 Нм

Через некоторое время проверяем установленный момент затяжки. И производим контрольную протяжку с максимальным усилием.

Чем равномернее буде произведено усилие на каждую шпильку. Тем меньше вероятность того что сорвется резьба в корпусе блока цилиндров. Проблема вытягивания резьбы из блока. Становится актуальнее с каждой последующей переборкой двигателя.

При первой второй переборке двигателя за шпильки волноваться не приходится. Но каждый последующий ремонт. Ослабляет резьбу. Поэтому протяжку необходимо производить аккуратно и с применением динамометрического ключа.

Особенности ремонта ГБЦ

Как проверить степень сжатия?

На снятой ГБЦ необходимо выполнить последовательность действий:

• Закрепить, используя водоотталкивающую смазку, над камерой с клапаном оргстекло с небольшим отверстием.
• Заполнить камеру через отверстие водой, учитывая объем заливаемой жидкости.
• Используя стандартные формулы, рассчитать степень сжатия, исходя из объема влитой воды.

Как увеличить степень сжатия?

Для этого необходимо произвести фрезерование поверхности головки блока на величину не более 2,2 мм.

Снятие большего слоя снижает прочность самой головки, делает ее менее устойчивой к деформации, связанной, в частности, со случайным перегревом двигателя.

Как проверить ГБЦ на микротрещины?

Появление трещин, как правило, вследствие длительной эксплуатации двигателя может привести как к потере мощности автомобиля, так и полному выходу двигателя из строй. Поэтому своевременная диагностика позволит решить этот вопрос на раннем этапе.

Проверка осуществляется методом, сходным с проверкой автокамер, путем погружения головки в воду с предварительным накачиванием в нее воздуха и герметизацией отверстий.

Надо заметить, что ремонт головки блока цилиндров является технически сложным процессом, требующим соответствующей квалификации, знаний, а также специального оборудования и инструмента.

Выполнение работ собственными силами целесообразно только при наличии опыта подобных ремонтов, поскольку любое нарушение технологии может спровоцировать выход из строя всего силового агрегата.

В большинстве случаев обращение в профессиональный сервис является более оправданным решением вопроса восстановления ГБЦ.

Таким образом, ГБЦ ГА3-53 в составе двигателя автомобиля имеет несложное устройство, однако требует к себе пристального внимания, поскольку от ее неисправности может пострадать силовой агрегат в целом. Своевременное техническое обслуживание увеличит срок эксплуатации двигателя, а также позволит исключить внезапный выход автомобиля из строя.

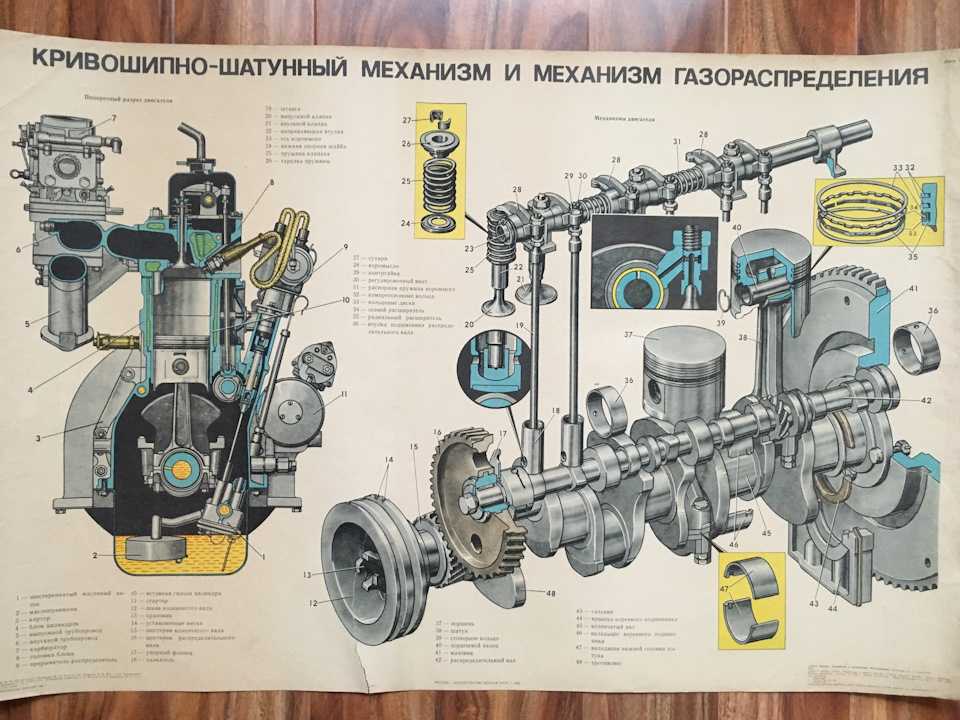

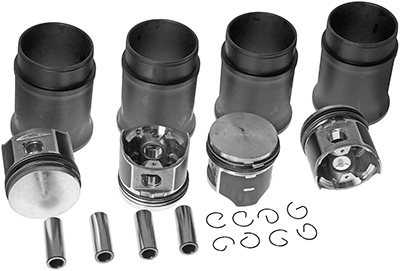

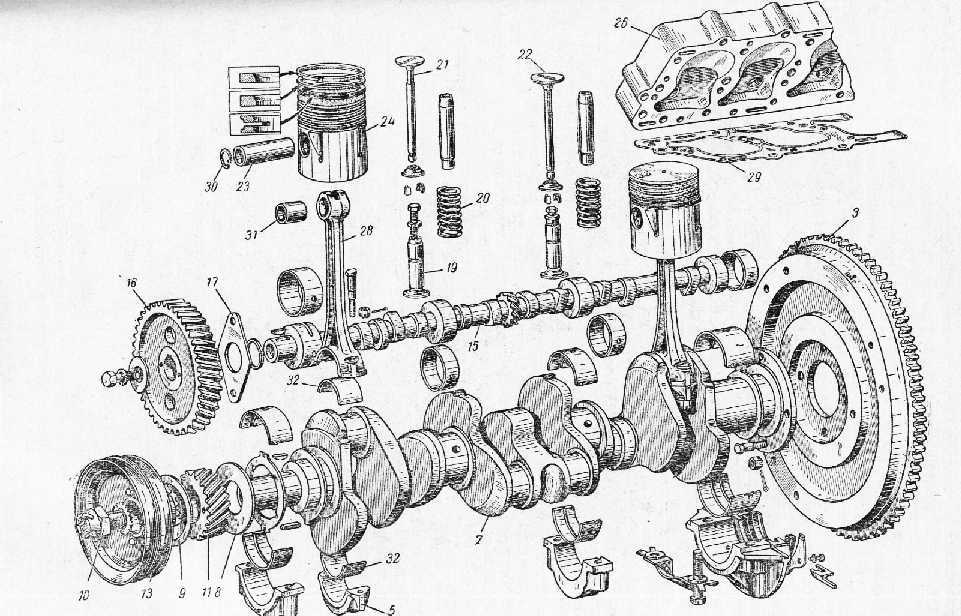

Типы и конструктивные особенности поршневых групп ГАЗ-53

На автомобилях ГАЗ-53 всех модификаций используется только две модели двигателя — бензиновые карбюраторные 8-цилиндровые V-образные ЗМЗ-53 и его более современная модификация ЗМЗ-511. Моторы ЗМЗ-53 (и его ?брат-близнец? ЗМЗ-66 для ГАЗ-66) выпускаются с начала 1960-х годов, а ЗМЗ-511 (вместе с другими моторами 500-й серии) стали производиться уже с конца 80-х годов. В настоящее время двигатели ЗМЗ-53 (и ЗМЗ-66) не выпускаются, но в производстве все еще находятся ЗМЗ-511, которые ставятся на грузовики ГАЗ-3307 и другие, и ЗМЗ-513 (ставились в том числе и на ГАЗ-66).

Двигатели ЗМЗ-53, 511 и 513 имеют объем 4,25 литра и мощность от 115 л.с. (ранние версии) до 125 л.с. (современные версии). Поршневые группы данных двигателей одинаковы и имеют идентичные параметры. Такая же поршневая используется в моторах ЗМЗ-502, ЗМЗ-672 и различных их модификациях. Поэтому одна модель поршневой может использоваться для ремонта двигателей старых автомобилей ГАЗ-53 и ГАЗ-66, более новых ГАЗ-3507, 3785, 3307, автобусов ПАЗ-672, ПАЗ-3205 и ряда других.

Несколько слов нужно сказать о каждой детали поршневой группы рассматриваемых двигателей.

Гильза. ?Мокрого? типа, изготавливается из с специального легированного чугуна методом центробежного литья, в нижней части переходит в тонкий стакан для плотной установки в блок, сверху расширяется для лучшего контакта с головкой. Гильза через специальную прокладку (медное кольцо) вставляется в блок и сверху прижимается (опять же через прокладку) головкой. Гильза непосредственно омывается охлаждающей жидкостью, поэтому герметичность верхней и нижней прокладок в данных моторах имеет первостепенное значение.

Поршень. Диаметром 92 мм, отливается из алюминиевого сплава АЛ-30 (современная маркировка АК12ММгН). В более поздних модификациях поршень получил терморегулирующую вставку из стали. В верхней части поршня предусмотрено три канавки — две под компрессионные кольца, и одну под маслосъемное кольцо. Внешняя поверхность поршня покрыта тонким слоем олова (а в более поздних модификациях специальными сплавами на основе олова), который обеспечивает более равномерную притирку и приработку.

Поршневой палец. Плавающего типа, пустотелый (трубчатый), изготавливается из конструкционной легированной (хромистой) стали марки 15Х и подвергается дополнительной обработке — цементации поверхности и высокочастотной закалке (на глубину до 1,5 мм). Палец удерживается в поршне на двух пружинистых стопорных кольцах.

Зачастую к поршневой группе относят и комплекты поршневых колец. В двигателях ЗМЗ-53, 511 и 513 используется три кольца — два компрессионных, устанавливаемых в верхней части поршня, и одно маслосъемное. Компрессионные кольца — цельные, чугунные, причем верхнее кольцо дополнительно хромирована. Маслосъемное кольцо — наборное, состоит из двух стальных колец, одного радиального и одного осевого расширителя.

Важно отметить, что все детали поршневой группы еще на заводе-изготовителе подбираются и подгоняются по параметрам (диаметрам, массе и т.д.), поэтому при установке комплекта важно их не перепутать. Однако возможна не полная замена всей группы, а только ремонт и замена отдельных деталей

Например, очень часто гильзы хонингуются, вследствие чего их внутренний диаметр увеличивается, в этом случае необходимо использовать поршни увеличенного ремонтного размера (всего их выпускается пять групп). Соответственно, на столько же групп разделены поршневые кольца. На четыре группы по размерам разделены и поршневые пальцы, что тоже необходимо учитывает при ремонте.

Колеса автомобиля

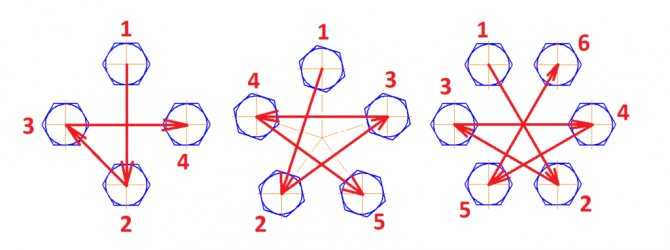

Крепление колеса современного легкового автомобиля осуществляется 4-6 болтами (гайками). Если нарушить порядок затяжки, то диск колеса неравномерно прижмется к ступице, что может привести к ослаблению затяжки, или даже к полному откручиванию колеса во время поездки. Ниже представлены схемы крепления и стрелочками показан порядок.

Рекомендуется проводить затяжку в три этапа. На первом этапе усилием пальцев рук закручиваем каждый болт и следим, чтобы сферы болтов четко сели в отверстия. На втором этапе затягиваем ключом до половины затяжки, и затем в том же самом порядке производим окончательную протяжку. Не помешает и проверить затяжку, проехав незначительное расстояние.

Моменты затяжки резьбовых соединений двигателя газ 53

Здравствуйте Уважаемые друзья! Мы сегодня наконец то закончим цикл статей связанных с «Капитальным ремонтом» двигателя ЗмЗ 511 и модификации (Газ 53). В прошлой статье мы с Вами установили на места поршня с шатунами. Теперь нам осталось закрыть поддон, переднюю крышку с помпой, поставить на место ГБЦ (Головки блока цилиндров) и закрыть плиту (паук). И на этом наш двигатель будет готовь к установке на автомобиль. Давайте все по порядку рассмотрим.

После того как закончили с коленвалом, с поршнями не забудьте поставить на место маслоприемник, перед закрытием поддона. Перед тем, как установить маслоприемник, поменяйте уплотнительное резиновое кольцо. Обычно, он, после продолжительной эксплуатации и прибывания в масле, дубеет, то есть становится твердым. По этому, при капитальным ремонте, его лучше заменить.

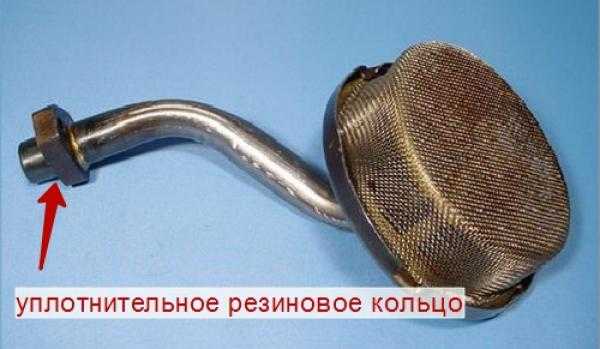

Маслоприемник Газ 3307, Газ 53.

Теперь нужно закрыть переднюю крышку. Но прежде нам нужно заменить сальник коленвала который установлен в передней крышке. Сальник передней крышки также, как все сальники, сделан из специальной маслоизносостойкой резины, но все же со временем он также дубеет, трескается, изнашивается. По этому его тоже нужно заменить. Резиновый сальник, передней крышки двигателя ЗмЗ 511 (Газ 53), запрессован в специальную железную оправу.

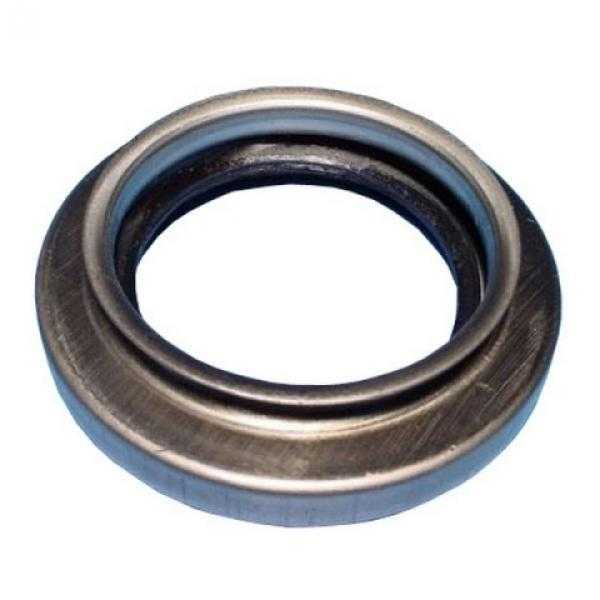

Сальник передней крышки ЗмЗ 511 (Газ 53).

И так после того как замените, сальник передней крышки, можно закрыть переднюю крышку, предварительно заменив прокладку

Да чуть не забыл, прежде чем поставите переднюю крышку, обязательно обратите внимание на резиновый уплотнитель, который устанавливается со шпонкой фланца шкива коленвала. Со временем он тоже дубеет и соответственно, тоже, нуждается в замене, при капитальном ремонте

Многие даже не знают что есть такой уплотнитель. Так вот если его не поставить, или не заменить, то может быть течь масла.

Шпонка с уплотнителем фланца шкива коленвала.

Все теперь можно смело поставить переднюю крышку на место и закрыть поддон. Перед закрытием поддона, нам конечно нужно выбрать, купить и поставить прокладку поддона. Есть разные прокладки: пробковые, картонные, резиновые и резинопробковые. Я же вам рекомендую ставьте последние, то есть резинопробковые. Не буду описывать почему именно резинопробковые, сегодня в этой статье мы не разбираем качество прокладок. По этому просто ставьте их, поверьте мне резинопробковые пока самые лучшее.

Прокладка поддона ЗмЗ 511 (Газ 53), резинопробковая.

Все теперь можно двигатель перевернуть, что бы поставить на места ГБЦ. Но пржде чем поставить, ГБЦ, тоже нуждаются в ремонте. Нужно будет сделать притирку клапанов и при необходимости отфрезеровать или отшлифовать. (Это зависит какой стенд доступен, в Вашем случае, фреза или шлифовочный, и тот и другой подойдет). Про то как сделать притирку клапанов есть статья так что повторяться не буду.

И так после того как отремонтируете ГБЦ, ставим прокладки ГБЦ и аккуратно, без перекосов ставим ГБЦ на места. Теперь же нам с Вами нужно их правильно протянуть. Я же, за все годы сколько ремонтирую двигателя, привык обходится обычным набором головок и небольшой куском трубы для усиления момента затяжки (помогач). Вам же, если Вы не спец, рекомендую, пока не привыкнете, пользоваться специальным динамометрическим ключом.

Потому что при затяжке, гаек ГБЦ, нужно быть предельно осторожным, особенно в двигателях с дюралюминиевым блоком цилиндров. Как раз наш двигатель и является таковым. Есть вероятность что Вы просто вырвете шпильки из блока цилиндров, или же можете сорвать гайки ГБЦ. Ну, а если просто не дотяните, тоже нас не чего хорошего не ожидает, по этому лучше не испытывайте судьбу, воспользуйтесь специальным ключом.

Неисправности двигателя

У мотора ГАЗ 53 встречаются такие же поломки, как и на другом бензиновом силовом агрегате. Но просто так они не появляются, причина обязательно должна быть. Рассмотрим поломки и их причины:

• Стук шатунных вкладышей (шеек) коленчатого вала. Одна из самых неприятных и серьезных неисправностей в ДВС. Причиной является недостаточный уровень масла в картере, низкое давление (или полное его отсутствие) в системе, общий износ всех коренных и шатунных шеек;
• Большой расход масла. Масло может расходоваться через поршневые кольца (угар) или течь через соединения или сальники. Масло может вытекать в случае, если отсутствует вентиляция картера, забивается сапун;
• Стук поршней или верхних втулок в шатунах. У поршней могут лопаться юбки или перегородки между поршневыми кольцами, прогорать днище. Как правило, многие неполадки в поршневой группе происходят из-за перегрева двигателя;
• Прогорание прокладок ГБЦ. Также наиболее частой причиной является перегрев. Еще при перегреве часто коробит поверхности самих головок, и при замене прокладок неплохо бы проверить поверхности ГБ на кривизну. При необходимости поверхности фрезеруют или производят замену деталей;
• Прогорание выпускных клапанов. Впускные клапана не прогорают, но вот износ направляющих втулок не является редкостью. Клапана прогорают чаще всего по трем причинам – из-за некачественного бензина, из-за попадания на клапана масла (плохая поршневая группа), из-за отсутствия зазора в клапанах.

Поломки и причины можно перечислять долго, поэтому для примера взяты самые типичные.

Разборка коленвала.

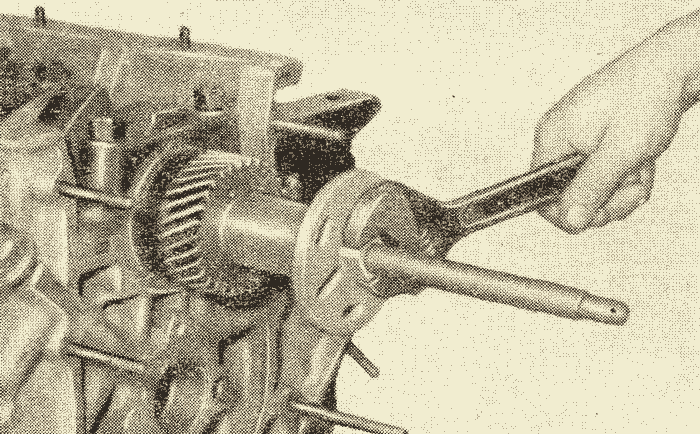

Первое что нужно сделать стянуть шестерню. При помощи съёмника она легко сходит. Шпонку на которой сидит шестерня тоже необходимо снять. Болты крепления маховика выбиваются. Они сидят с посадкой. При помощи медной оправки это не трудно сделать. Основное в разборке вала это откручивание пробок. Открутить их можно при помощи шестигранника на 16 мм. У пробок очень легко заминаются грани. Поэтому их необходимо тщательно очистить от нагара. Чтобы шестигранник полностью вошел в грани пробки. В противном случае он сомнет грани и пробку можно будет вообще не открутить.

Внутри коленвала очень плотный осадок нагара. Его требуется удалить. При помощи самодельной лопатки из сварочного электрода. Электрод сплющивается с одной стороны и конец 3- 4мм загибается под 90 градусов. Такой лопаткой очень удобно прочищать нагар. Затем все необходимо продуть воздухом. Старые мотористы не советуют промывать масляные каналы. А только прочищать и продувать. Связано это с тем что на промытой поверхности потом быстрее образуется нагар и каналы быстрее забиваются. Закрывать пробки не надо спешить. После шлифовки колнвала. В каналы попадает абразив и эмульсия. Их потом тоже придется тщательно вычистить..

В торце вала расположен опорный подшипник первичного вала КПП . Он выбивается при помощи специального съемника. Похожим на обратный молоток. У токарей всегда такие есть. Если подшипник в хорошем состоянии его снимать не нужно. Но как правило эти подшипники всегда подклинивают.
