Вопросы выбора и замены выключателя стоп-сигнала
Выключатели стоп-сигнала интенсивно работают при эксплуатации транспортного средства, поэтому они с высокой степенью вероятности могут выходить из строя. Как показывает практика, ремонтировать этот прибор в большинстве случаев не имеет смысла — дешевле (да и проще) купить и установить новый выключатель.
На замену следует выбирать выключатель того же типа и модели, что быть установлен ранее — только так можно гарантировать, что система будет надежно работать. При необходимости можно попытаться установить прибор иного типа, однако здесь можно столкнуться с массой сложностей. Например, механические выключатели отличаются большим разнообразием конструкций, поэтому замена не всегда возможна, а если это и получится сделать, то новое устройство может иметь другие габариты, сильно затрудняющие правильную регулировку момента включения и отключения стоп-сигналов.
При выборе пневматических и гидравлических выключателей следует опираться на тип присоединительного штуцера и рабочее давление в приводе тормозов — выключатель должен соответствовать ему, чтобы обеспечивать надежное срабатывание стоп-сигналов. При использовании прибора с более высоким или низким рабочим давлением стоп-сигналы либо не будут загораться при нажатии на педаль, либо будут срабатывать даже при случайных колебаниях давления в пневматической или гидравлической системе.
Замена и регулировка выключателя тормозных сигналов должны выполняться в соответствии с инструкцией по ремонту и техническому обслуживанию транспортного средства. При выполнении работы нужно соблюдать требования техники безопасности и ряд рекомендаций. Например, менять выключатель с пневмоприводом следует при неработающем компрессоре и после стравливания давления. Установка выключателя с гидроприводом почти всегда связана с утечкой рабочей жидкости, поэтому после ремонта нужно восполнить утечку и, при необходимости, прокачать систему (удалить пузырьки воздуха). А в случае замены механического выключателя, следует выполнить точную регулировку для уверенного срабатывания стоп-сигналов.
Верный выбор выключателя и правильный его монтаж — залог надежной работы световой сигнализации транспортного средства.
Почувствовав дыхание зимы, все автомобилисты задумываются о замены сезонной резины. И очень многие из нас при покупке зимних шин встают перед трудным выбором — «шиповки» или «липучки»? Каждый тип шин имеет свои преимущества и недостатки, и отдать предпочтение чему-то одному бывает очень сложно. В этой статье мы попытаемся сделать этот непростой выбор.
Заливка в бак некачественного дизельного топлива может навредить мотору вплоть до полного его выхода из строя. Минимизировать или исключить негативные последствия заправки низкокачественным дизелем помогает специальная автохимия — присадки в дизтопливо, о которых подробно рассказано в данной статье.
Использование правильного типа шин гарантирует автомобилю устойчивость и управляемость в любой дорожной ситуации. Только шины, используемые по сезону, гарантируют оптимальные сцепные характеристики с дорожным покрытием и минимальный тормозной путь.
На всех механических транспортных средствах помимо основных указателей поворота должны присутствовать вспомогательные огни — боковые повторители поворота. Все о повторителях, их классификации, устройстве, характеристиках и работе, а также о подборе и замене данного типа приборов — читайте в статье.
Жидкая декоративная резина — настоящая находка для всех ценителей автомобильного тюнинга. С ее помощью можно быстро и без особых финансовых затрат изменить экстерьер автомобиля, сделать его оригинальным и запоминающимся. О положительных свойствах, преимуществах жидкой резины, особенностях ее нанесения на детали кузова автомобиля читайте в следующей статье.
В процессе эксплуатации автомобиля металлические диски его колес покрываются различными загрязнениями, которые не всегда удается удалить обычной мойкой. Для решения этой непростой задачи используются очистители колесных дисков — об этих средствах, их типах, составе и особенностях узнайте из статьи.
В последние годы все более доступными становятся приспособления для работы с вязкими герметиками, клеями и другими материалами в стандартных тубах — монтажные пистолеты. О том, что такое пистолет для герметика, как он устроен и работает, а также о выборе и применении инструмента рассказано в статье.
Источник
Почему не горят стоп сигналы, причины, как устранить. Стоп сигналы не работают, ищем причины и устраняем неисправность своими руками
Трудно найти водителя, который отрицал-бы факт того, что поломки авто значительно чаще случаются не в городе, где есть реальный шанс быстро получить квалифицированную помощь. Если что-то и должно сломаться, то случится это на проселочной дороге, во время выезда на природу, где автомобилист останется сам-на-сам с проблемой.
Именно поэтому рекомендуется заблаговременно получить какой-то минимум информации по поводу принципов поиска неполадок в автомобиле и самых простых вариантов их устранения своими руками.
Одной из наиболее часто встречающихся неисправностей являются проблемы с электропроводкой и оборудованием, работа которого неразрывно с ней связана, в частности — с системой освещения.
Стоп сигналы, где установлены, для чего предназначены
Кроме фар все транспортные средства оборудованы специальными источниками света которые называются стоп сигналами. Они представляют собой фонари ярко-красного цвета, предназначенные для подачи сигнала о торможении автомобиля.
Установку стоп сигналов производят на легковом и грузовом транспорте, на городском электротранспорте, мотоциклах и велосипедах. Включаются они автоматически, в момент, когда водитель нажимает на тормоз, а выключение происходит при отжатии тормоза.
На корпусе автомобиля стоп-сигналы размещены симметрично, они должны быть более яркими, чем габариты, во время минимального нажатия на тормоз они должны срабатывать. Чтобы обеспечить быстрое замыкание электроцепи под педаль тормоза устанавливается кнопка, для ее срабатывания достаточно утопить педаль на 1 см.
Интересно, что светодиодные светильники, как таковые, впервые были использованы именно в фарах стоп-сигналов.
Стоп сигналы не работают, что грозит автомобилю
Неработающие стоп-сигналы — поломка существенная, по ее причине могут возникать проблемы с безопасностью езды, ведь водители автомобилей, двигающихся вслед за вашим авто по трассе, или в уличном потоке, не будут своевременно информированы о вашем торможении. Как следствие — возможны нарушения дистанции между транспортными средствами, что далеко не безопасно.
При возникновении аварийной ситуации владелец авто с неисправным стоп сигналом будет однозначно виновником происшествия. Сотрудники дорожной инспекции обязательно просмотрят видеозапись с регистратора, а он сегодня имеется на каждом автомобиле.
Сигнальные фонари на корпусе авто, в том числе и стоп сигналы, очень важны для автомобиля, который будет перемещаться по загруженной трассе или выполнять какие-либо маневры.
Кроме того, реальной окажется угроза создания аварийной ситуации — столкновения с авто, которые будут двигаться вслед за вами.
А ведь решить вопрос с поломанным стоп сигналом совсем не сложно, в большинстве случаев удаётся обойтись не привлекая специалистов автосервиса.
Почему не горят стоп сигналы, самые распространенные причины
Задача поиска неисправностей и выявления их причин существенно упрощается тем фактом, что они могут возникать:
- в результате поломки устройства
- в следствии нарушений в системе обеспечения питанием
Стоп сигналы могут не включаться в том случае, если:
- перегорела лампа, одна или несколько,
- вышел из строя предохранитель стоп сигнала, или же его контакты окислились,
- сломался механизм, подключающий стоп сигнал при надавливании на педаль тормоза,
- окислились контакты гнезд, предназначенных для установки ламп стоп сигналов,
- имеются поврежденные провода.
Смотрим видео о том, как найти причину неисправности:
При изучении причин можно сделать вывод, что сложности может вызвать только последний вариант, т.е. износ проводки. Порыв провода, его неудачное зажатие или изгиб могут стать причиной отключения стоп сигналов.
В случае подозрения на возникновение подобного рода поломки потребуется разыскать план электрических цепей авто и вооружиться тестером. Проверка напряжения на нужных участках поможет определить место дефекта, обнаружив проблему потребуется осуществить замену провода или восстановить его целостность путем пайки.
Советы профи
Чтобы быстро устранить неисправность, которая обнаружится во время поездки, можно поступить следующим образом: если поломка касается устройства-потребителя электроэнергии не оказывающего особого влияния на безопасность движения, то можно временно отключить проблемное устройство.
Опытные автомобилисты рекомендуют всегда иметь при себе электросхему бортовой сети. Она потребуется даже в том случае, если вы будете обращаться за помощью к профессионалам, ведь в результате постоянного совершенствования конструкции автомобилей могут быть различия в схемах различных серий одного и того-же модельного ряда.
Схема — это отличный информационный источник который поможет определиться с алгоритмом действий, даст подсказку какие цепи нуждаются в прозвоне, на какие предохранители следует обратить внимание в первую очередь. Еще один полезный совет: отправляясь в дорогу берите с собой техническую документацию, опыт показывает, что она может оказаться необходимой в любой момент поездки. Еще один полезный совет: отправляясь в дорогу берите с собой техническую документацию, опыт показывает, что она может оказаться необходимой в любой момент поездки
Еще один полезный совет: отправляясь в дорогу берите с собой техническую документацию, опыт показывает, что она может оказаться необходимой в любой момент поездки.

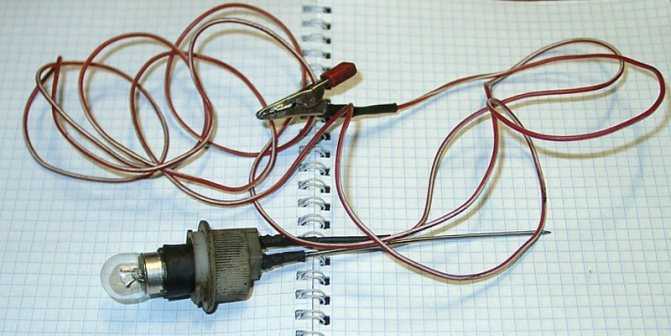

Не лишним будет иметь в машине кроме элементарных инструментов, контрольную лампочку и мультиметр.
Что делать, если не горит лампочка стоп-сигнала
Порядок устранения неисправности определяется исходя из признаков поломки, которые дают возможность мастеру найти место повреждения. Рассмотрим основные варианты ситуаций, когда не горит лампочка стоп-сигнала.
- Не работает один фонарь стоп-сигнала
Причиной такой неисправности может быть перегоревшая лампочка или отсутствие контакта в патроне. Для устранения поломки необходимо демонтировать обшивку багажника в том месте, где не горит лампочка стоп-сигнала. После этого, возможно, придется снять блок лампочек, вытащить их из держателей и осмотреть контакты патрона и цоколя.
При обнаружении следов ржавчины или окислений (налет белого или зеленоватого цвета), нагара, пыли или влаги можно сделать вывод, что лампочка стоп-сигнала не горит из-за плохого контакта. В этом случае нужно очистить загрязненное место острым предметом (к примеру, отверткой).
Проверить исправность лампочки можно с помощью мультиметра, или соединив ее проводами с бортовой сетью через предохранитель. Если лампочка не горит, ее нужно заменить изделием аналогичной модели.

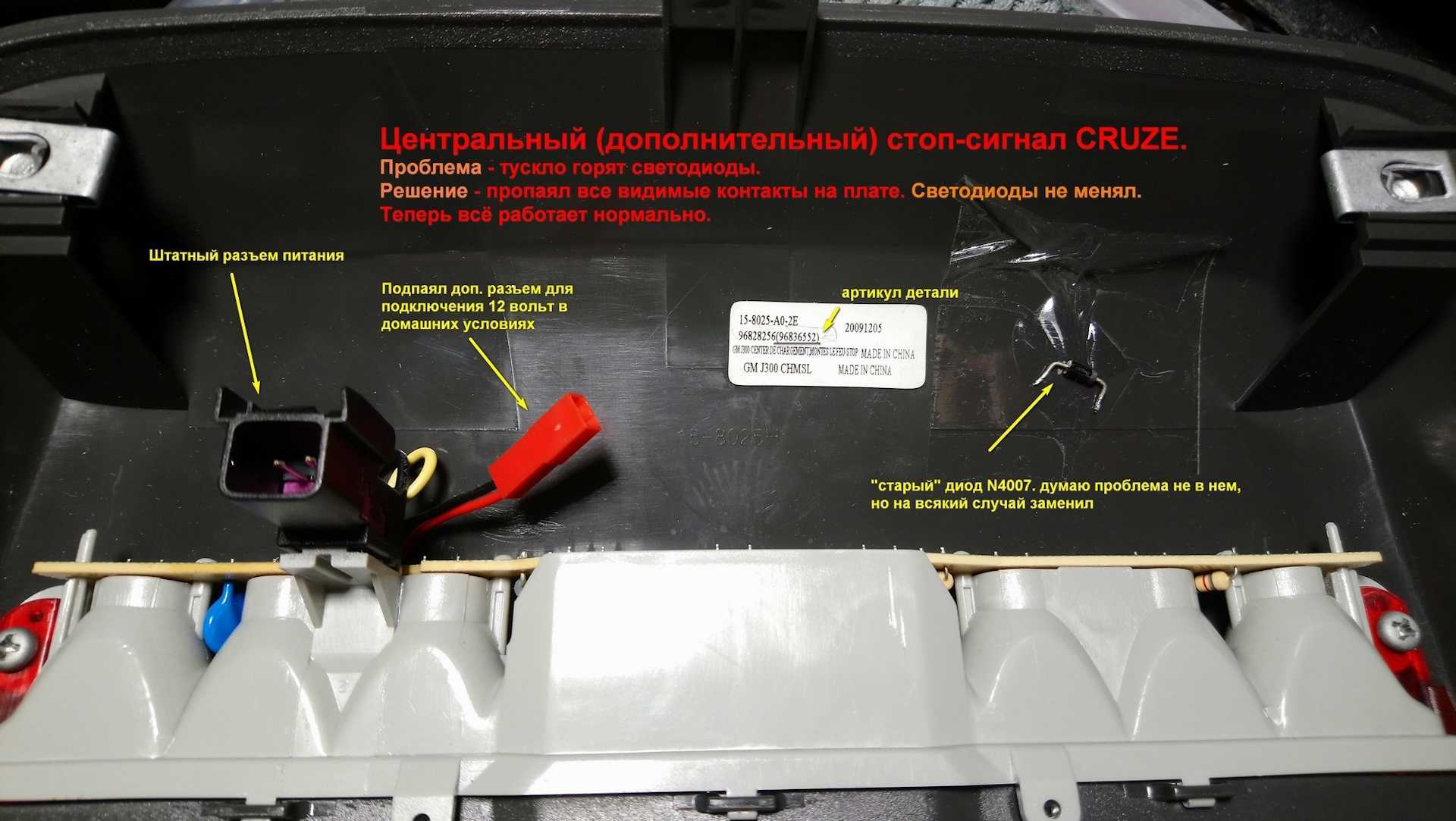

- Не работает дополнительный стоп-сигнал
Причиной этой неисправности чаще всего является обрыв проводки или плохое соединение проводов. Как правило, дополнительный стоп-сигнал подключен к одному из штатных фонарей «стопов». Нужно проверить надежность крепления проводки и убедиться в отсутствии следов окисления (если они присутствуют, следует обрезать поврежденный конец провода,зачистить его и присоединить к патрону). При выявлении обрыва проводки ее следует протянуть заново (для этого стоит использовать более толстый провод, чтобы предотвратить появление такой неисправности в будущем).
- Не горят лампочки всех стоп-сигналов
Если все лампочки заднего стоп-сигнала не горят, нужно искать обрыв проводки, проверить исправность концевого выключателя и работоспособность предохранителя. Диагностика в этом случае начинается с блока предохранителей, на крышке которого представлена таблица, позволяющая определить, на какую цепь установлена конкретная вставка. При отсутствии такой таблицы информацию можно найти в руководстве по эксплуатации машины.
При выявлении сгоревшего предохранителя перед установкой нового нужно найти причины случившегося. Как правило, эта неисправность является следствием короткого замыкания или нарушенной изоляции проводов. К перегоранию предохранителя может привести и вода, попавшая в электрические соединения (в таком случае нужно тщательно высушить это место с помощью строительного фена). После удаления влаги из соединений электропроводки нужно вытащить предохранитель из держателя и проверить всю цепь с помощью мультиметра.
Проводка, к которой подключены лампочки стоп-сигналов, может перетираться в тех местах, где провода переходят с кузова на крышку багажника. Чтобы обнаружить такую неисправность, придется снять обшивку. Подобная работа требует определенного опыта, и ее выполнение следует доверять специалистам автосервиса. Для восстановления нарушенной изоляции используется обычная изоляционная лента.
После того как будет установлена исправность предохранителя, следует переходить к диагностике концевого выключателя. Этот элемент расположен в педальном узле. Нужно визуально оценить его состояние и прозвонить с помощью мультиметра, предварительно выжимая педаль тормоза. Если концевой выключатель исправен, то мультиметр покажет сопротивление менее 1 Ом. Если показания более высокие или при визуальном осмотре выявлены механические неисправности, деталь следует заменить. Такая работа должна выполняться квалифицированными мастерами в автосервисе.
Если установлена работоспособность предохранителя и концевого выключателя, значит, причиной того, что не горят лампочки стоп-сигналов, является обрыв проводки. Чтобы найти его место, нужно будет вскрыть обшивку, поэтому придется обратиться к специалистам. После обнаружения обрыва проводов на поврежденном участке производится зачистка изоляции и пайка проводки. Место соединения лучше заизолировать с помощью термоусадочной трубки. Если выявлен обрыв клеммы, ее нужно достать из пластикового корпуса и заменить (для этого в новой клемме нужно обжать зачищенный конец провода).
Схемы освещения и световой сигнализации Ваз 2107, Ваз 2105, Ваз 2104
Устранение неисправностей в системе освещения лада 2107, снятие и установка лампы лада 2105, световая сигнализация автомобиля ваз 2104, ваз 2105, ваз 2107. Диагностика электрооборудования лада 2105. Инструкции по ремонту электрооборудования: системы зажигания, стартера лада 2104. Эксплуатация генератора, аккумулятора, очистителя. Схема лада 2107.
Схема включения наружного освещения: 1 — блок–фары с лампами габаритного света; 2 — подкапотная лампа; 3 — монтажный блок; 4 — лампа освещения вещевого ящика; 5 — выключатель освещения приборов; 6 — задние фонари с лампами габаритного света; 7 — фонари освещения номерного знака; 8 — переключатель наружного освещения; 9 — контрольная лампа наружного освещения, расположенная в спидометре; 10 — выключатель зажигания; А — к клемме «30» генератора; Б — к лампам освещения приборов и к лампам подсветки выключателей
Схема включения фар и противотуманного света в задних фонарях ваз 2107: 1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар в трехрычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари;7 — предохранитель цепи заднего противотуманного света; 8 — контрольная лампа противотуманного света, расположенная в блоке контрольных ламп;9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар. А — вид на штекерный разъем блок-фары ваз 2104: 1 — штекер ближнего света ваз 2105; 2 — штекер дальнего света; 3 — штекер массы; 4 — штекер габаритного света; Б — к клемме «30» генератора. В – выводы печатной платы заднего фонаря (нумерация выводов от края платы): 1 — на массу; 2 — к лампе стоп-сигнала; 3 — к лампе габаритного света; 4 — к лампе противотуманного света; 5 — к лампе света заднего хода; 6 — к лампе указателя поворота
Электрическая схема включения наружного освещения ваз 2104, ваз 2105, ваз 2107. Схема включения фар и противотуманного света (для автомобилей ваз 2104, ваз 2105, ваз 2107 выпуска с 1988 г.). Со схемой включения противотуманного света на автомобилях выпуска до 1988 г.
Монтажный блок ваз 2104, ваз 2105, ваз 2107 (крышка снята): 1 — реле включения обогрева заднего стекла (Р1); 2 — реле включения очистителей и омывателя фар (Р2); 3 — реле включения звуковых сигналов (Р3); 4 — реле включения электродвигателя вентилятора системы охлаждения двигателя (Р4); 5 — запасной предохранитель; 6 — реле включения дальнего света фар (Р5); 7 — реле включения ближнего света фар (Р6); 8 — предохранитель
Источники
- https://TrueScooters.ru/tehservis/ne-rabotayut-stop-signaly.html
- https://carwin-motors.ru/remont/opisanie-dopolnitelnogo-stop-signala-pochemu-ne-gorit-kak-ego-ustanovit-i-snyat-svoimi-rukami.html
- https://tj-service.ru/to/opisanie-dopolnitelnogo-stop-signala-pochemu-ne-gorit-kak-ego-ustanovit-i-snyat-svoimi-rukami
- https://carnovato.ru/dopolnitelnyj-svetodiodnyj-zadnij-stop-signal-vykljuchatel/
- https://GrandFart.ru/turbonadduv/ne-goryat-stopy.html
- https://FB.ru/article/336142/ne-gorit-stop-signal-vozmojnyie-prichinyi-reshenie-problemyi-i-rekomendatsii
- https://rad-star.ru/pressroom/articles/ne-gorit-lampochka-stop-signala/
- https://SpecTorg.su/tehobsluzhivanie/ne-rabotayut-stopy-vaz.html
- https://www.nexia-club.ru/f/remont-elektrooborudovanie/1432-ne-rabotaet-dopolnitelnyi-stop-signal/
- https://k-SportRacing.ru/neispravnosti-i-remont/ne-gorit-povtoritel-stop-signala.html
- https://pricep-vlg.ru/remont-svoimi-rukami/ne-goryat-stop-signaly/

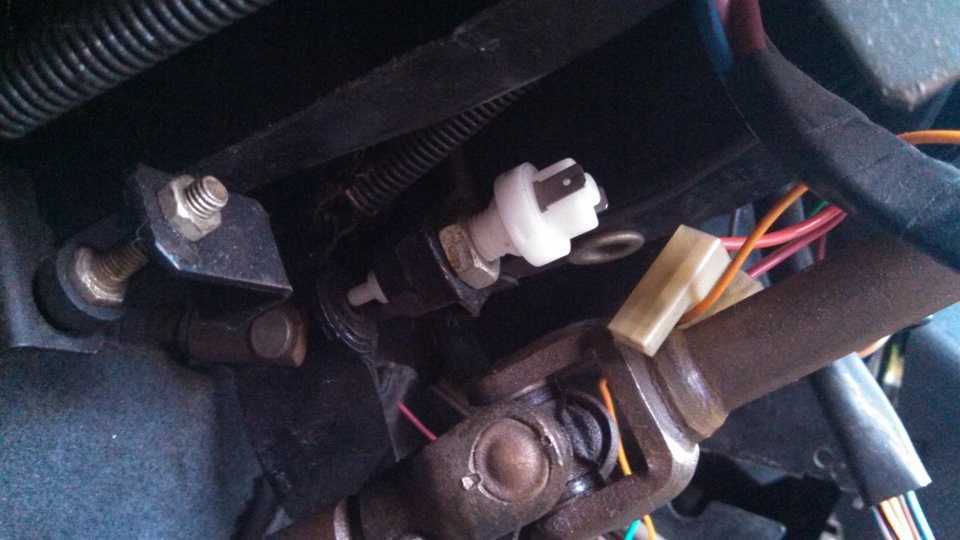

Неисправность включателя стоп-сигнала
Когда водитель жмет на педаль тормоза, усилие передается на механизм, который принято называть «лягушкой» или концевиком, он же является включателем тормозных огней. При нажатии на него загораются стоп-сигналы, соответственно, если он по некоторым причинам перестал работать, тормозные огни включаться не будут.
Всего можно выделить 2 основные причины, по которым выходит из строя концевик:
- Окисление контактов;
- Образование нагара и коррозии.
Как можно видеть, неисправности довольно похожие, и устраняются они одинаково – зачисткой «лягушки» или ее заменой.

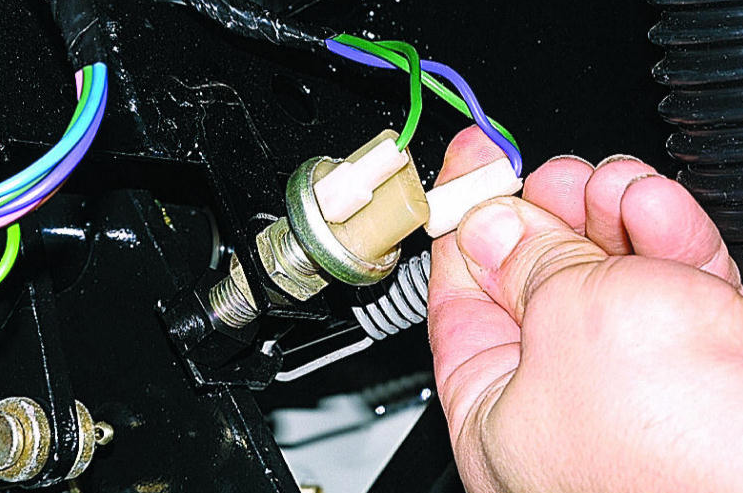

Чтобы демонтировать включатель стоп-сигнала потребуется снять педали. Далее его легко обнаружить под тормозной педалью, а демонтаж концевика производится простым поворотом против часовой стрелки на 90 градусов. Когда «лягушка» будет демонтирована, отсоедините от нее провода и попробуйте их замкнуть «вручную». Если в результате данных манипуляций загорается стоп-сигнал, значит, необходима замена или ремонт включателя стоп-сигнала.
Если вы решили возиться с концевиком, его ремонт производится довольно просто. Достаточно разобраться устройство, прочистить жидкостью на основе спирта все контакты и далее смазать их электропроводящей смазкой. После этого «лягушку» можно собирать, устанавливать и тестировать.
Важно: Обратите внимание, если на вашем автомобиле постоянно горят стоп-сигналы, высока вероятность, что проблема также связана с концевиком. Способ устранения неисправности в данной ситуации ничем не отличается от варианта, приведенного выше
(447 голос., средний: 4,61 из 5)
Где находится датчик заднего хода на Камазе
Для безопасного движения все виды транспортного средства оборудуются указателями, информирующими направление движения. На грузовых автомобилях, в частности на Камазе датчик заднего хода включает и выключает фонари бело-лунного света при движении назад. Если фонари при включении задней передачи не загораются, то это или сгорел предохранитель, или неисправен датчик заднего хода, или порвана электроцепь.
Датчик заднего хода на Камазе находится в коробке переключения передач. Представляет собой кнопку, которая прижимается и отжимается рычагом переключения скоростей.
Датчик может не работать по следующим причинам:
- окислились контакты электропроводки;
- датчик отвернулся;
- пробит идентификатор датчика заднего хода (ДЗХ);
- перегорел предохранитель ДЗХ;
- перегорели лампы фонарей заднего хода.
Обозначение нумерации предохранителей автомобиля КАМАЗ
| Маркировка предохранителей | Номинальная сила тока в Амперах | За что отвечает | Состояние выключателя основного питания / замка зажигания |
| FU1.1 | 5A | Блок управления ЭФУ | Вкл / ON |
| FU1.2 | 5A | Блок управления пневмоподвеской | Вкл / ON |
| FU1.3 | 5A | Блок управления электрооборудованием (CBCU) | Вкл / ON |
| FU1.4 | 5A | Блок управления EBS | Вкл / ON |
| FU1.5 | 5A | Блок управления двигателем ADM3 | Вкл / ON |
| FU1.6 | 10A | Блок управления системы нейтрализации | Вкл / ON |
| FU1.7 | 10A | Блок управления двигателем MR2 | Вкл / ON |
| FU1.8 | |||
| FU1.9 | 10A | Блок управления ретардером | Вкл / ON |
| FU1.10 | 5A | Разъем OBD диагностики | Вкл / ON |
| FU1.11 | 5A | Тахограф / комбинация приборов | Вкл / ON |
| FU1.12 | 5A | Разъем для спецнадстроек | Вкл / ON |
| FU2.1 | |||
| FU2.2 | 10A | Панель управления со стороны водителя | Вкл / ON |
| FU2.3 | |||
| FU2.4 | 5A | Обмотка возбуждения генератора | Вкл / ON |
| FU2.5 | 5A | Блок управления центральным замком | Вкл / ON |
| FU2.6 | |||
| FU2.7 | 5A | Привод управления люка | Вкл / ACC |
| FU2.8 | 20A | Кондиционер | Вкл / ACC |
| FU2.9 | 15A | Панель управления со стороны водителя | Вкл / ACC |
| FU2.10 | 15А | Панель управления дверь со стороны пассажира | Вкл / ACC |
| FU2.11 | 5A | система | Вкл / ACC |
| FU2.12 | 10A | Прикуриватель | Вкл / ACC |
| FU3.1 | 15А | Блок управления EBS | Вкл / 0 |
| FU3.2 | 15А | EBS прицепа | Вкл / 0 |
| FU3.3 | 15А | Блок управления пневмоподвеской | Вкл / 0 |
| FU3.4 | 15А | Осушитель | Вкл / 0 |
| FU3.5 | |||
| FU3.6 | 10А | Блок управления ретардером | Вкл / 0 |
| FU3.7 | 10А | Комбинация приборов | Вкл / 0 |
| FU3.8 | 20A | Блок управления ЭФУ | Вкл / 0 |
| FU3.9 | 10А | Разъем OBD диагностики | Вкл / 0 |
| FU3.10 | 10А | Блок управления электрооборудованием | Вкл / 0 |
| FU3.11 | 20A | Блок управления электрооборудованием CBCU гр.4 | Вкл / 0 |
| FU3.12 | 15А | Блок управления EBS | Вкл / 0 |
| FU4.1 | 20A | Электронасос подъема / опускания кабины | Вкл / 0 |
| FU4.2 | 10А | Освещение салона | Вкл / 0 |
| FU4.3 | 10А | Разъем для спецнадстроек | Вкл / 0 |
| FU4.4 | 5А | Питание клавиш и датчиков | Вкл / 0 |
| FU4.5 | 10А | система | Вкл / 0 |
| FU4.6 | 10А | Обогрев стекла | Вкл / 0 |
| FU4.7 | 10А | Фара сцепки | Вкл / 0 |
| FU4.8 | 10А | Розетка 24В | Вкл / 0 |
| FU4.9 | 10А | Звуковой сигнал | Вкл / 0 |
| FU4.10 | 5А | Реле дистанционного включения АКБ | Вкл / 0 |
| FU4.11 | |||
| FU4.12 | |||
| FU5.1 | 15А | Подогрев топлива в топливозаборнике | Не зависит / 0 |
| FU5.2 | 15А | Подогрев топлива в ФГОТ | Не зависит / 0 |
| FU5.3 | |||
| FU5.4 | 5А | Тахограф | Не зависит / 0 |
| FU5.5 | 10А | Блок управления двигателем ADM3 | Не зависит / 0 |
| FU5.6 | 15А | Блок управления системы нейтрализации | Не зависит / 0 |
| FU5.7 | 20А | Блок управления электрооборудованием CBCU гр.1 | Не зависит / 0 |
| FU5.8 | 20А | Блок управления электрооборудованием CBCU гр.2 | Не зависит / 0 |
| FU5.9 | 20А | Блок управления электрооборудованием CBCU гр.5 | Не зависит / 0 |
| FU5.10 | 20А | Блок управления электрооборудованием CBCU гр.6 | Не зависит / 0 |
| FU5.11 | 25А | ПЖД | Не зависит / 0 |
| FU5.12 | |||
| FU6.1 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.2 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.3 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.4 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.5 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.6 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.7 | 15A | Подогрев сиденья | |
| FU6.8 | |||
| FU6.9 | 15А | Блок управления центральным замком | Вкл / 0 |
| К1 | Реле режимов стеклоочистителя | ||
| К2 | Реле торможения стеклоочистителя | ||
| К3 | Реле фары сцепки | ||
| К4 | Реле звукового сигнала | ||
| К5 | Реле подогрева топлива | ||
| К6 | Реле блокировки опрокидывания кабины | ||
| К7 | Реле блокировки отключения АКБ | ||
| К8 | Реле кондиционера |
Разборка, дефектовка деталей КПП машины Камаз.
Где стоит датчик заднего хода на Камазе Самосвал.
Не работают габариты на Ваз 2114
Согласно, настоящих Правил дорожного движения, на любом движущемся автомобиле, в том числе и ВАЗ-2114, должен быть включен свет фар, совместно с которым обязательно включаются и габаритные огни. Кроме того, они должны быть включены при остановке или стоянке автомобиля на дороге в тёмное время суток и условиях недостаточной видимости. Поэтому, они должны быть всегда исправны. Электрическая схема габаритных огней ВАЗ-2114 не так сложна и при желании любой уважающий себя водитель сможет найти неисправность связанную отказом её работы. Для этого необходимо знать, что на клемму №1 выключателя габаритных огней всегда подаётся плюс с аккумуляторной батареи, минуя замок зажигания. Если клавишу переключателя габаритных огней в положение включено, то электрический ток поступает к двум предохранителям F10 (7,5А) и F11 (7,5А), которые соответственно защищают электрические цепи левых (F10) и правых (F11) габаритных огней. Дальнейший путь тока лежит к реле К4 (реле контроля исправности ламп), а затем к передним и задним лампам габаритов.
Когда не горит только одна из ламп габаритных огней, тогда проверяем, не перегорела ли она. Если перегорела, то заменяем её на новую, аналогичной мощности, а вот если она цела, тогда придётся смотреть состояние контактов патрона, в которой она вставляется. В задних фонарях, из-за попадания в них влаги, возможно окисление, как дорожки, так и колодки, по которым передаётся напряжение на клеммы лампы габаритных огней.
Ещё одной причиной, по которой не горит лампа габаритов, может стать отсутствие напряжения на соответствующих клеммах колодок задних фонарей или колодок передних фар. Тогда при помощи тестера придётся прозвонить соответствующие провода:
- не горит правый передний габарит (проверяем жёлтый провод от клеммы №4 фары, до клеммы №8, колодка Х6 монтажного блока);
- не горит правый задний габарит (проверяем жёлтый провод от колодки правого заднего фонаря до клеммы №9, колодки Х9 монтажного блока);
- не горит левый передний габарит (проверяем жёлто-чёрный провод от клеммы №4 фары, до клеммы №10, колодки Х6 монтажного блока);
- не горит левый задний габарит (проверяем жёлто-чёрный провод от колодки правого заднего фонаря до клеммы №17, колодки Х9 монтажного блока);
Если прекращают работу обе лампы по правому или левому борту автомобиля, тогда поиск неисправности нужно начинать с проверки соответствующих предохранителей, расположенных в монтажном блоке под капотом автомобиля ВАЗ-2114, так как одновременное перегорание сразу двух ламп габаритов, мало вероятно. Перегорание предохранителя F10, определяется очень легко, так это приведёт к прекращению горения, ламп подсветки выключателей приборов. Также, причиной отключения ламп габаритов, может стать выход из строя реле К4.
3 комментария
При нажатии на педаль тормоза, включаются задние поворотники . При включении поворотников , задние габориты начинают переключатся и светить ,как гирлянды ?
При подключении к плате в фишке (разъёме) провода не правильно подцепили. А сама фишка видать не родная, а кем-то неграмотно, несмотря схемы, прицепленна. У вас провод, что отвечает за поворотки — на месте габаритов. Лечется легко. Нужно перекинуть провода от проводки на фишке. Нужно найти на плате задних стопаре массу (на плате зелёная полоска, которая проходит под каждым патроном — лампочкой); посмотреть, через какой провод конектися через фишку и подключать к чёрному проводу от задней проводки. Потом берём провод на фишке ниже и соединяем в такой последовательности: 1 провод в фишке с черным (масса), 2 — голубым (поворотник), 3 — красным (стопак), 4 — жёлтым (габарит)
По пр. борту не горят габариты, предохранители целые, лампочки тоже. Может ли дело быть в К4?
Что делать, если не горит лампочка стоп-сигнала
Порядок устранения неисправности определяется исходя из признаков поломки, которые дают возможность мастеру найти место повреждения. Рассмотрим основные варианты ситуаций, когда не горит лампочка стоп-сигнала.
-
Не работает один фонарь стоп-сигнала Причиной такой неисправности может быть перегоревшая лампочка или отсутствие контакта в патроне. Для устранения поломки необходимо демонтировать обшивку багажника в том месте, где не горит лампочка стоп-сигнала. После этого, возможно, придется снять блок лампочек, вытащить их из держателей и осмотреть контакты патрона и цоколя.
При обнаружении следов ржавчины или окислений (налет белого или зеленоватого цвета), нагара, пыли или влаги можно сделать вывод, что лампочка стоп-сигнала не горит из-за плохого контакта. В этом случае нужно очистить загрязненное место острым предметом (к примеру, отверткой).
Проверить исправность лампочки можно с помощью мультиметра, или соединив ее проводами с бортовой сетью через предохранитель. Если лампочка не горит, ее нужно заменить изделием аналогичной модели.
-
Не работает дополнительный стоп-сигнал Причиной этой неисправности чаще всего является обрыв проводки или плохое соединение проводов. Как правило, дополнительный стоп-сигнал подключен к одному из штатных фонарей «стопов». Нужно проверить надежность крепления проводки и убедиться в отсутствии следов окисления (если они присутствуют, следует обрезать поврежденный конец провода,зачистить его и присоединить к патрону). При выявлении обрыва проводки ее следует протянуть заново (для этого стоит использовать более толстый провод, чтобы предотвратить появление такой неисправности в будущем).
-
Не горят лампочки всех стоп-сигналов Если все лампочки заднего стоп-сигнала не горят, нужно искать обрыв проводки, проверить исправность концевого выключателя и работоспособность предохранителя. Диагностика в этом случае начинается с блока предохранителей, на крышке которого представлена таблица, позволяющая определить, на какую цепь установлена конкретная вставка. При отсутствии такой таблицы информацию можно найти в руководстве по эксплуатации машины.
При выявлении сгоревшего предохранителя перед установкой нового нужно найти причины случившегося. Как правило, эта неисправность является следствием короткого замыкания или нарушенной изоляции проводов. К перегоранию предохранителя может привести и вода, попавшая в электрические соединения (в таком случае нужно тщательно высушить это место с помощью строительного фена). После удаления влаги из соединений электропроводки нужно вытащить предохранитель из держателя и проверить всю цепь с помощью мультиметра.
Проводка, к которой подключены лампочки стоп-сигналов, может перетираться в тех местах, где провода переходят с кузова на крышку багажника. Чтобы обнаружить такую неисправность, придется снять обшивку. Подобная работа требует определенного опыта, и ее выполнение следует доверять специалистам автосервиса. Для восстановления нарушенной изоляции используется обычная изоляционная лента.
После того как будет установлена исправность предохранителя, следует переходить к диагностике концевого выключателя. Этот элемент расположен в педальном узле. Нужно визуально оценить его состояние и прозвонить с помощью мультиметра, предварительно выжимая педаль тормоза. Если концевой выключатель исправен, то мультиметр покажет сопротивление менее 1 Ом. Если показания более высокие или при визуальном осмотре выявлены механические неисправности, деталь следует заменить. Такая работа должна выполняться квалифицированными мастерами в автосервисе.
Если установлена работоспособность предохранителя и концевого выключателя, значит, причиной того, что не горят лампочки стоп-сигналов, является обрыв проводки. Чтобы найти его место, нужно будет вскрыть обшивку, поэтому придется обратиться к специалистам. После обнаружения обрыва проводов на поврежденном участке производится зачистка изоляции и пайка проводки. Место соединения лучше заизолировать с помощью термоусадочной трубки. Если выявлен обрыв клеммы, ее нужно достать из пластикового корпуса и заменить (для этого в новой клемме нужно обжать зачищенный конец провода).
