Замена троса ручника калина видео

Как работают?

Схема работы банальна и проста — есть ручка, которая соединена с тросом, который в свою очередь находится в специальной оплетке (то есть трос в ней ходит). Дальше этот тросик зацепляется на специальный регулировочный болт (его можно подтянуть и ослабить), который находится в зацеплении с планкой, по краям которой есть еще два троса, уходящих на два задних колеса. А уже эти тросики (отходящие на колеса), находятся в зацеплении со специальной скобой, именно она разжимает колодки и блокирует барабаны.

То есть простыми словами, когда вы отводите ручку вверх (поднимаете ручник), трос натягивается и натягивает два отдельных троса к колесам. Внутри барабанов разжимаются скобы, которые разводят задние колодки, благодаря чему колеса блокируются.

Смотрим небольшое видео, станет понятнее.

Отрегулировать или заменить

Определить, нуждается ручник в замене или достаточно его всего лишь отрегулировать, можно, вспомнив, как давно производилась смена барабанов и колодок. Такая замена должна осуществляться не реже, чем раз на 50-80 тыс. километров.

Итак, осматривая колодки, нужно измерить их толщину: если они тоньше, чем полтора миллиметра, требуется установка новых.

Теперь следует проверить диаметр щита барабана, который не должен превышать отметку в 20 сантиметров, в ином случае необходимо его менять.

Также замена деталей нужна, если на них замечены:

• трещины;
• коррозия;
• потертость;
• другие дефекты.

Владельцы авто Лады Калина могут также столкнуться с ситуацией, когда осмотр всех деталей произведен, повреждений не выявлено, но стояночный тормоз тем не менее не функционирует. Причина заключается в тросе, который оборвался. Замену производить в такой ситуации в большинстве случаев не нужно, достаточно всего лишь его затянуть. Однако если трос уже поднят до максимальной отметки, произвести смену на новый все-таки придется.

Также о необходимости регулировки или замене говорит то, что в момент затягивания ручника владелец авто слышит меньше двух или больше четырех щелчков штифта.

Сколько стоит подтянуть ручник и можно ли сделать самому?

Собственно вопрос риторический, как вы понимаете в различных регионах, стоимость может гулять от 200 до 1000 рублей. Например, в столице, цена зачастую 500 – 1000, а вот в регионах можно и за 250 рублей подтянуть.

Да и если честно, то работы самому буквально на несколько минут, главное найти яму или подъемник, ключ на 10 и вперед. Нужно подтягивать средний болт, тот который находится в середине, он ручника, закручиваем гайку и тем самым натягиваем тросы.

Конечно, если они заржавели или их порвало, то тут все намного сложнее, лучше довериться мастеру, потому как замена тросиков от задних барабанов, дело совсем не легкое.

НА этом все, читайте наш АВТОБЛОГ, думаю прояснил ситуацию.

(9 голосов, средний: 4,22 из 5)

Похожие новости

Преобразователь ржавчины состав. Можно ли сделать своими руками?

Как открутить тормозную трубку. Если она закисла и грани сорваны.

Противоскрипные пластины для тормозных колодок. Для чего нужны и.

Регулировка ручника — Лада Калина Блог

Регулировка ручника

Регулировка ручного тормоза на Калине подразумевает собой либо натяжение, либо ослабление троса. В большинстве случаев приходится производить именно натяжку, так как со временем задние колодки изнашиваются все сильнее и тем самым количество щелчков при постановке на стояночный тормоз, возрастает. Как написано во многих руководствах по ремонту и эксплуатации, нормальный ход рычага составляет от 2 до 4 щелчков до полной блокировке колес.

На данный момент моя Калина прошла более 40 000 км и задние колеса блокируются только при 6 или даже 7 щелчках, что говорит о приличном износе колодок и необходимости регулировки ручника. Ниже приведу необходимый перечень инструментов, который понадобится для выполнения данной работы:

1. Трещотка с головкой на 10
2. Короткий удлинитель
3. Два рожковый ключа на 13
4. Смазка WD-40 — крайне желательно

по регулировке троса ручника

Если остались вопросы или же не открылось по непредвиденным причинам, ниже выставлен фото отчет проделанной операции.

• Во-первых, данную работу лучше всего проводить на яме или подъемнике, но если такового нет, то можно просто поднять заднюю часть автомобиля повыше и подлезть под него.

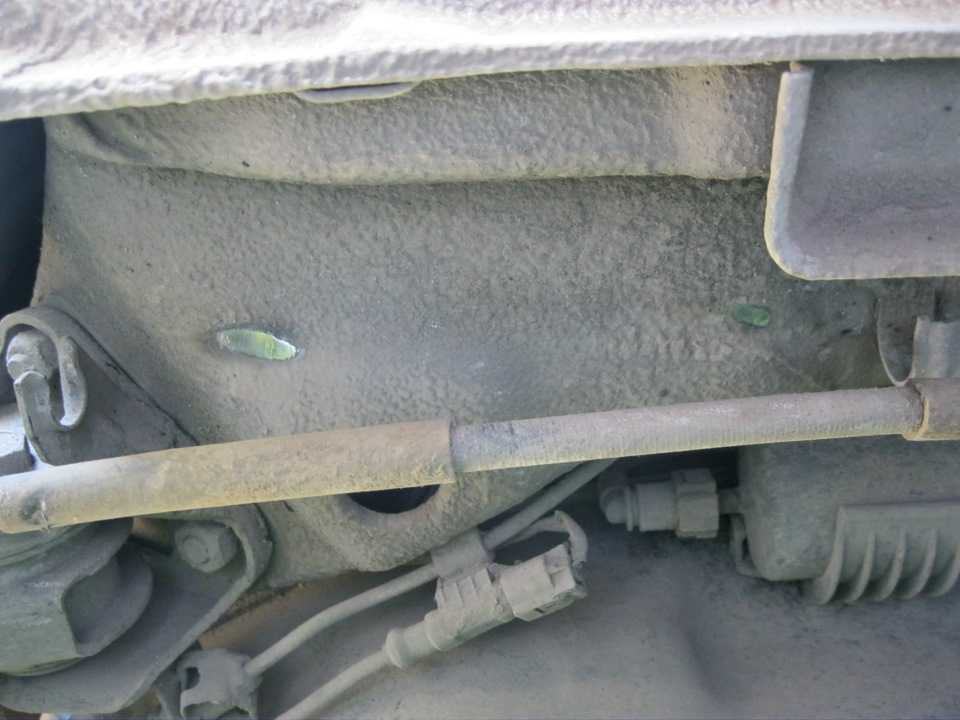

• Чтобы добраться до механизма регулировки, необходимо будет сначала открутить металлический кожух, своего рода защиту, которая находится между трубой глушителя и натяжителем. Наглядно ее местонахождение показано на фотографии ниже:

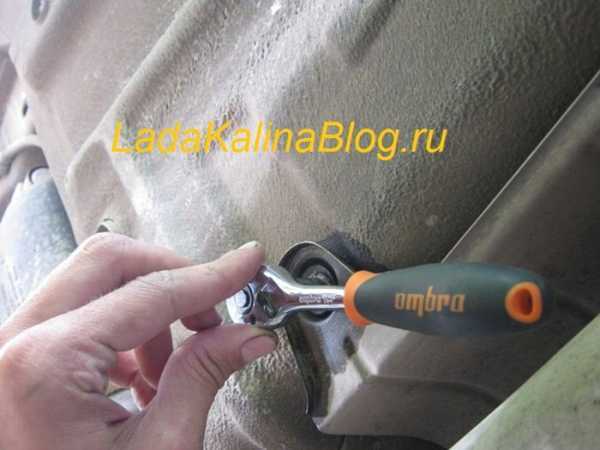

Далее откручиваем 4 гайки крепления, которые обозначены на фото выше. Для этого удобнее всего воспользоваться трещоткой и головкой на 10.

Обязательно перед отворачиванием гаек, побрызгайте на них смазкой, типа WD-40 и подождите хотя бы минут 5, иначе шпильки могут вырваться живьем из кузова даже при небольшом усилии.

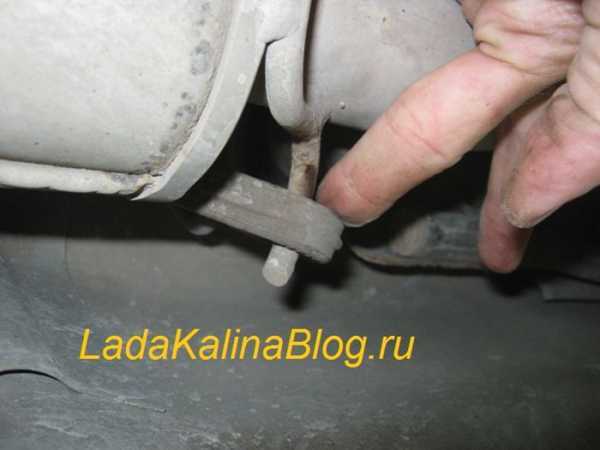

После того, как с этим справились, необходимо снять крючок глушителя с резинки, с той стороны, которая ближе к передней части автомобиля, чтобы было удобно отодвигать вперед тот самый металлический кожух, который мы открутили.

И после чего двигаем металлический кожух вправо до тех пор, пока не станет доступным механизм регулировки ручника. Вот так он выглядит, как показано на фото ниже:

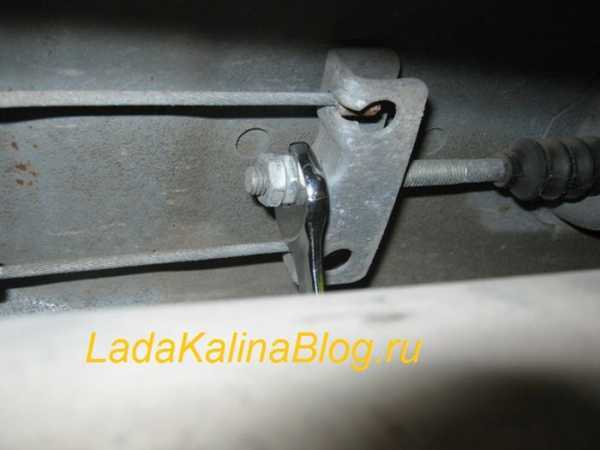

Чтобы подтянуть трос, необходимо ключом на 13 закручивать гайку, которая ближе к пластине, а крайнюю потом тоже затянуть и зафиксировать первую. Очень неудобно все это делать. так как все время мешает глушитель и приходится крутить чуть ли не по миллиметру, постоянно переставляя ключ в нужное положение.

После того, как сделали хотя бы пару оборотов, проверьте натяжение рычага. И если рабочий ход составляет от 2 до 4 щелчков, значит все нормально и можно прекращать работу, устанавливая все на свои места.

Внимание! Не прилагайте больших усилий, когда будете ставить обратно ту самую пластину, которая находится между выхлопной трубой и натяжителем, так как шпильки держатся в кузове очень слабо и могут опять-таки вырваться(что случилось с моей Калиной). Прикладывайте усилие, даже меньше чем среднее, ведь там все равно установлены гроверы, которые не дадут гайкам открутиться!

Если шпильки вырвало то замерез это конечно «хорошо» но лучше поставить винтовые заклёпки

Ставятся легко: болт м6 длина = высота заклёпки+высота маленького опорного подшипника+толщина двух шайб и гайки на 6, навинчивается так: на болт гайку накрутить до упора, затем шайба затем опорный подшипник, опять шайба и вконе накрутить заклёпкудо выхода болта на 1 мм..Два ключа на10 одним удерживать болт другим выкручивать гайку против часовой стрелки заклёпка обожмётся и у вас готовая полноценная резьба в тонком металле. цена заклёпки около 10 руб. Подшипника 20руб. И не надо покупать заклёпочник который стоит около 5000 руб.p.s.болт,шайбы и гайку лучше калёные.удачи Да и не забыть потренироваться сначало)))

Если шпильки вырвало то замерез это конечно «хорошо» но лучше поставить винтовые заклёпки. Ставятся легко: болт м6 длина = высота заклёпки+высота маленького опорного подшипника+толщина двух шайб и гайки на 6, навинчивается так: на болт гайку накрутить до упора, затем шайба затем опорный подшипник, опять шайба и вконе накрутить заклёпкудо выхода болта на 1 мм..Два ключа на10 одним удерживать болт другим выкручивать гайку против часовой стрелки заклёпка обожмётся и у вас готовая полноценная резьба в тонком металле. цена заклёпки около 10 руб. Подшипника 20руб. И не надо покупать заклёпочник который стоит около 5000 руб.p.s.болт,шайбы и гайку лучше калёные.удачи Да и не забыть потренироваться сначало)))

подскажи как ты вышел из положения когда сломалась шпилька которая прикреплена к кузову?

если честно, то никак! Теперь все держится на 3 болтах, вроде бы нормально, держится плотно, ничего не дребезжит. Не стал заморачиваться. короче говоря

http://ladakalinablog.ru

Снятие элементов стояночной тормозной системы

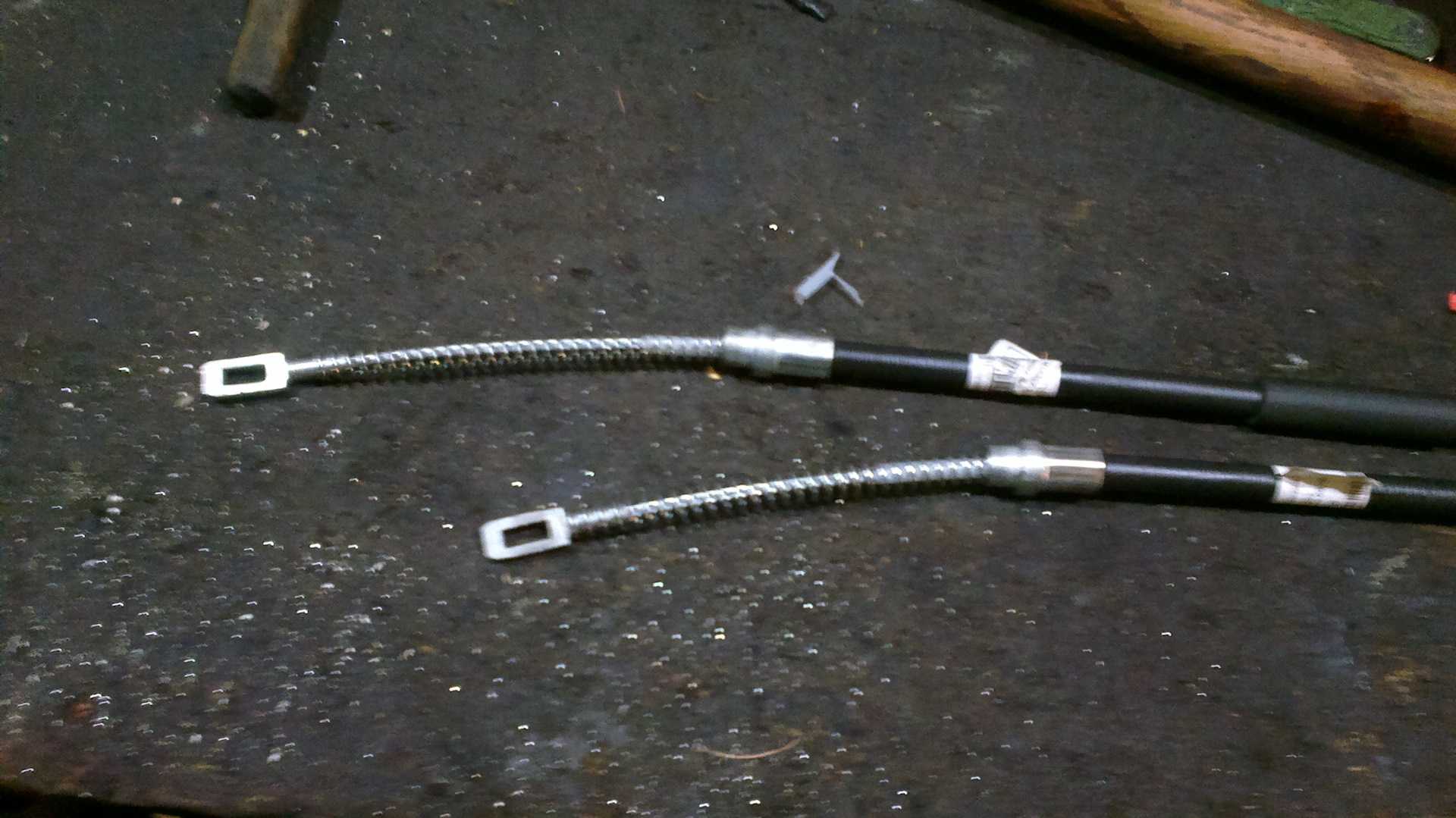

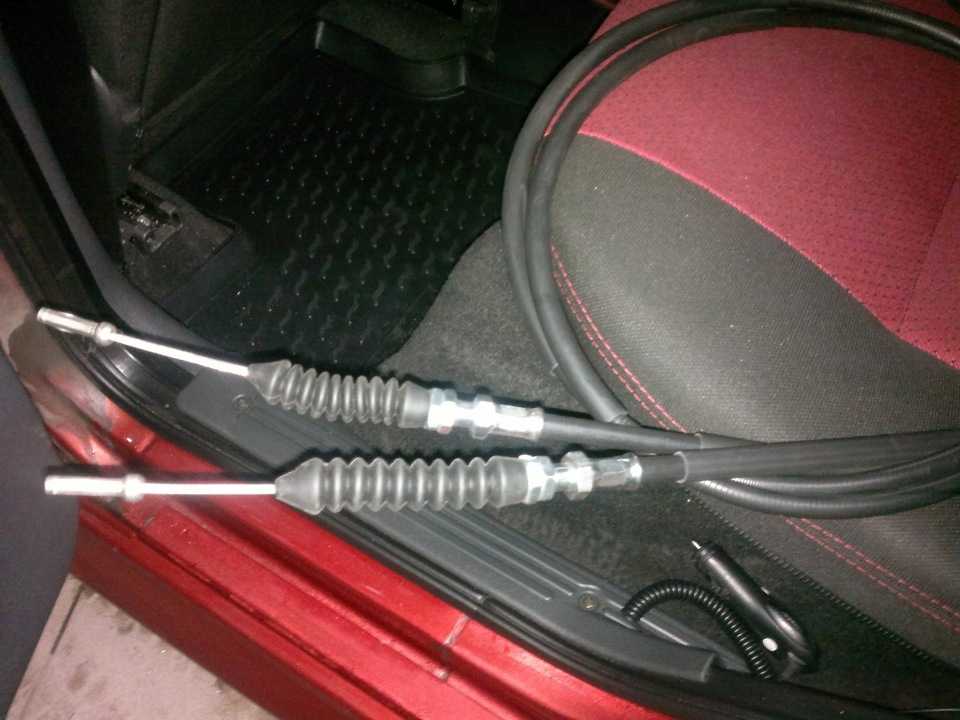

Работу по замене троса показываем на примере левого троса. Отворачиваем контргайку и регули­ровочную гайку с тяги рычага стоя­ночного тормоза (см. «Регулировка стояночного тормоза»).

Снимаем уравнитель тросов с тя­ги рычага стояночного тормоза.

Вынимаем передние наконечни­ки тросов из уравнителя и снима­ем его.

Вынимаем наконечник оболочки левого троса из кронштейна. Отсоединяем задний наконечник ле­вого троса от рычага ручного приво­да колодок (см. «Замена колодок тормозных механизмов задних ко­лес»).

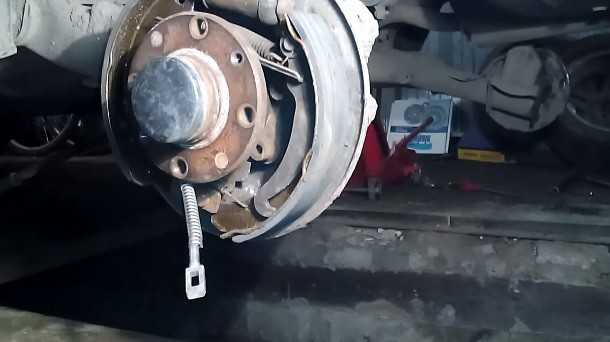

Выводим наконечник троса из отверстия щита тормозного меха­низма.

Ключом «на 10» отворачиваем гайку. . и снимаем скобу крепления обо­лочки троса к балке задней подве­ски.

Выводим оболочку троса из дер­жателя на кронштейне крепле­ния балки задней подвески.

Отверткой отгибаем скобу.

. и вынимаем трос из держателя на кузове.

Вынимаем левый трос стояночно­го тормоза из-за защитного экра­на топливопроводов. Аналогично снимаем правый трос стояночного троса. Устанавливаем тросы в следующем по­рядке. Монтируем один из тросов в об­ратной последовательности и встав­ляем его передний наконечник в ура­внитель тросов. Вводим тягу рычага стояночного тормоза в отверстие ура­внителя и заворачиваем на несколько витков регулировочную гайку. Для установки другого троса реко­мендуем изготовить приспособле­ние из металлической трубки дли­ной около 300 мм и отверстием диа­метром 15-16 мм. На одном конце трубки сверлим отверстие и нарезаем в нем резьбу под винт (М4-М6).

Приспособление для установки троса Закрепляем трос в держателях на ку­зове и кронштейне крепления балки задней подвески.

Надеваем трубку на задний нако­нечник троса и фиксируем винтом оболочку троса на наконечнике.

Стержнем (можно использовать вороток из набора торцовых го­ловок) давим на наконечник тро­са, сжимая его пружину. При этом передний наконечник тро­са будет выходить из оболочки и его можно вставить в уравнитель. Дальнейшую установку троса прово­дим в обратной последовательности После замены тросов регулируем стояночный тормоз. Для снятия рычага стояночного тормоза отворачиваем контргайку и регулировочную гайку с тяги ры­чага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги ры­чага стояночного тормоза (см. выше). Снимаем облицовку рычага стояноч­ного тормоза (см. «Снятие облицов­ки туннеля пола»).

Головкой «на 13» отворачиваем два болта крепления кронштейна рычага стояночного тормоза к тун­нелю пола.

Снимаем кронштейн с выключа­телем сигнализатора стояночного тормоза.

Снимаем рычаг стояночного тор­моза с кронштейном и тягой в сбо­ре, протягивая тягу через резино­вый уплотнительный чехол.

Отверткой поддеваем фиксирую­щую скобу оси тяги. . и снимаем ее

Снимаем ось и тягу с рычага стоя­ночного тормоза. Устанавливаем рычаг стояночного тормоза в обратной последователь­ности. Регулируем стояночный тормоз (см. «Регулировка стояночного тормоза»).

Ручной тормоз автомобиля Lada Kalina, как и у других автотранспортных средств, представляет собой автономно функционирующий компонент тормозной системы. Его задача заключается в обеспечении блокировки задних колёс во время стоянки или временной парковки с запущенным двигателем. Кроме того, умело используя рычаг ручника, вы без труда сможете стартовать на дороге под большим уклоном. По истечении какого-то времени задние тормозные колодки подвергаются износу, да и сам трос стояночного тормоза растягивается, в связи с чем практически каждый автолюбитель задумывается о том, как подтянуть ручник на Калине или заменить его трос, причём сделать это самостоятельно, без квалифицированной помощи.

В отличие от так называемых классических моделей ВАЗ, у которых задний трос был цельным, конструкция системы ручного торможения Lada Kalina включает две ветви троса, представляющие собой отдельные детали. То есть когда водитель тянет на себя рычаг, то тормозные колодки приводятся в действие не от одного, а от двух тросов, каждая от своего. Регулярная регулировка ручного тормоза Лады Калины или своевременная замена изношенных деталей обеспечивают его надёжную работу и предотвращают возникновение неприятных сюрпризов в виде самопроизвольного движения машины во время стоянки.

Если не помогает

Обычно лёгкого подкручивания внутренней гайки на колодке хватает надолго, но если вы выставили 4 щелчка, а потом, проверив, убедились, что этого по-прежнему мало — стоит подумать о замене тормозных колодок. Такая замена — операция чуть более сложная, поэтому неуверенным в себе новичкам-автолюбителям следует обратиться в СТО. Для более опытных замена труда также не составит.

Ручной тормоз на автомобиле — рычаг справа от водителя, которым на длительной стоянке дополнительно фиксируют автомобиль. Со временем он ослабляется, и для прочной фиксации надо его сильнее затягивать. В то же время отрегулировать его самостоятельно может даже начинающий автолюбитель.

Замена троса ручника на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Трос ручного тормоза — со временем он растягивается и приходит в негодность, а иногда даже бывает что он рвётся (На самом деле всё от его качества зависит, некоторые тросы бывают вообще даже и не растягиваются), все эти проблемы связанные с тросом, вызывают кучу неудобств, всё начинается с того, что автомобиль попросту на ручник нельзя будет поставить или он будет держать машину, но очень и очень слабо, поэтому чтобы таких неудобств не было, трос время от времени подлежит замене на новый, сделать это не сложно и можно самому и даже ехать на сервисы не нужно.

Примечание! Для осуществления работ по замене троса, рекомендуем чтобы было удобно работать: Во-первых загнать автомобиль на смотровую яму и во-вторых запастись воротком и к нему накидными головками, если у вас нет такой возможности, тогда обычными ключами запаситесь, такими как накидные и гаечные!

• Замена троса ручника
• Дополнительный видео-ролик

Где находится трос ручника? Он проходит под днищем автомобиля, чтобы более подробно понять его месторасположение, сперва на ручник нужно будет глянуть (Указан красной стрелкой на большом фото), рядом с ним есть кронштейн он ещё синей стрелкой указан, так вот под днищем трос точно в этом же месте располагается, вообще троса всего три и два последних обязательно должны заменяться в сборе (Парой), первый трос это тот который от ручника идёт (Маленький трос, см. маленькое фото), два вторых это которые к кронштейну подсоединяются, кронштейн так же показан на маленьком фото и указан синей стрелкой.

Когда нужно менять трос ручника? Он от старости может приржаветь или если им не пользоваться, точно такая же ситуация случится, в связи с этим в оболочки он начнёт перемещаться с большим трудом, будет заедать и даже возможно толком не держать машину, кроме этой проблемы, трос нужно менять когда он размахрился (Это можно понять взглянув на него) или сильно вытянулся (Если трос даже регулировкой нельзя уже настроить, то он сильно вытянулся, как регулировать трос, читайте в этой же статье ниже).

Как заменить трос ручника на ВАЗ 2110-ВАЗ 2112?

Примечание! Сразу перед тем как преступить к работе, оба задних тормозных барабана снимите с автомобиля, потому что концы троса к тормозным колодкам прикрепляются, а не сняв барабан вы никак до колодок не доберётесь (О том как его снять, читайте в статье: «Замена тормозных колодок на десятке»)!

Снятие: 1) В начале подлезьте под автомобиль и при помощи двух ключей, в том месте которое указано красной стрелкой, ослабляем затяжку контргайки (Всего в том месте две гайки, обе они контрятся, первая гайка которая стоит ближе к кронштейну, это регулировочная, вторая же то контргайка, благодаря ним кстати можно трос отрегулировать, делается это вот как: Контр гайка ослабляется и регулировочная вращается в нужном направлении, тем самым кронштейн начинает перемещаться и происходит регулировка троса, в завершение контр гайка вновь стопорит регулировочную и тем самым трос отрегулирован) и после чего можете их обе выкручивать, когда гайки будут у вас в руках, отведите кронштейн назад и главный трос (Его ещё тягой называют) выведется из кронштейна (см. маленькое фото).

Примечание! После проделанной операции, из кронштейна выньте оба конца троса, один для наглядности стрелкой показан и как только они окажутся вынутыми, отложите кронштейн в сторонку, чтобы он не мешал дальнейшей работе по замене троса!

2) Теперь при помощи двух отвёрток или можно чисто одной запастись, выньте кончики троса из крючков рычагов, более подробно на фото ниже всю информацию смотрите, в двух словах, кончики (Один из кончиков синей стрелкой указан) к крючкам подсоединены и вот их нужно и вынуть (По одному кончику на каждое колесо), чтобы ещё в одних местах наконечники тросов освободить.

3) Ну и в завершение, выньте из второго кронштейна оболочки обоих тросов, а так же отвернув две гайки (По одной на каждый кронштейн), снимите дополнительные кронштейны с рычагов (см. маленькое фото ниже) и после чего, полностью снимите оба троса с автомобиля, но только учитывайте что они идут крест на крест, поэтому при обратной установки, не забудьте это и обязательно учитывайте.

Установка: Установка обоих тросов осуществляется в обратном порядке, все снятые кронштейны обязательно подсоедините на свои места, чтобы тросы не болтались и не задевали не за что лишнее.

Дополнительный видео-ролик: Более подробно увидеть процесс замены троса, вы можете в ролике, который размещён чуть ниже, кроме этого в нём ещё объясняется процедура замены самого ручка, возможно вам и это понадобится.

Vaz-Russia.ru

Проверяем и регулируем ручник на «Калине»

В Ладе Калине, как и в других автомобилях, много деталей, которые со временем или теряют свои свойства, или выходят из строя. Пачкаются фильтры, стираются тормозные колодки, увеличивается время срабатывания приборов. Настройка их не всегда требует вмешательства СТО, часть проблем владелец в состоянии решить сам, например, отрегулировать ручной тормоз. Нередко требуется его регулировка: ручник хотят подтянуть или ослабить.

Где находится

Ручной тормоз состоит из пары тросов и настроечной колодки, которая находится на уровне заднего сидения под днищем автомобиля. Для регулировки лучше использовать яму, но можно воспользоваться эстакадой.

Часто именно из-за конструктивных особенностей Лады Калины ручник ослабевает и возникает необходимость натянуть тросик

Как проверить ручной тормоз на Ладе Калине

Проверка работоспособности ручника решается просто. Заехав на уклон от 20 и более градусов, пробуют затянуть его. Нормальным считается, когда 2–4 щелчков достаточно для удержания машины на месте. Если число доходит до 6–8, значит, тросики тормоза растянулись, меньше 4 — возможно, механизм стоит ослабить.

Ручник непосредственно управляет колодками задних тормозов. Если они стёрты, то даже при нормальной регулировке удержать автомобиль на месте не получится.

А если заменить?

Менять или регулировать — решить можете только вы сами. Но замена обойдётся в какую-то сумму, тогда как самому настроить ручной тормоз достаточно просто и быстро.

Так как работать придётся под автомобилем — понадобиться смотровая яма или эстакада. Предпочтительнее работать на яме.

Инструмент для регулировки ручника

• ключ на 13, 2 штуки;
• ключ на 10, 1 штука (лучше накидной);
• удлинитель для ключа;
• баллончик с WD-40.

: Отличия автомобильных дорог в зависимости от категории

Запасные детали при регулировке пока не нужны.

Как подтянуть

1. Так как система ручника находится под днищем, для защиты от грязи и пыли она закрывается наружным кожухом. Но его крепления — 4 гайки — будут прикипевшими. Для того чтобы их открутить, смачивают каждую WD-40 и ждут пару минут. Гайки откручивают ключом на 10.Защитный кожух
2. Кожух держится за счёт резинового кольца, удерживающего переднюю часть глушителя. Снимают и это кольцо.
3. Сдвигают кожух вперёд, по направлению к двигателю, затем снимают его полностью.
4. На открывшейся колодке (планка с двумя тросиками) ключом на 13 поворачивают внутреннюю гайку, периодически проверяя количество щелчков, периодически поворачивая колёсаИменно эта пара гаек контролирует натяжку тросов ручника
5. Отрегулировав, фиксируют положение наружной гайкой (ключ на 13).
6. Проверяют действие ручника для обоих колёс, по очереди поворачивая их. Колодка может быть перекошена, и для одного колеса понадобится меньше щелчков — это не критично.
7. Сделав все, закрывают кожух в обратной последовательности.

Шпильки, на которых крепится кожух, достаточно слабые, поэтому, затягивая гайки, особых усилий не прикладывают.

Если надо ослабить тормоз

Если для полной блокировки достаточно менее 4 щелчков, это значит, что тросики ручного тормоза перетянуты. В таком случае нужно их немного отпустить. Регулируется это так же, как и при натяжении, за исключением того, что гайку придётся крутить в другую сторону, поэтому останавливаться на этом вопросе нет смысла. Также, возможно, сначала нужно будет работать с внешней, а не внутренней.

Как затягивают или ослабляют на универсале и хэтчбеке

Система тормоза с колодкой была разработана ещё до «Калины» и по-прежнему используется на всех новых моделях «АвтоВАЗ», поэтому никакой разницы в регулировке между версиями кузова машины нет. Аналогично не отличаются работы на Калина-1 и Калина-2.

: Грузовые шины Корморан — отличное решение для наших дорог

Если не помогает

Обычно лёгкого подкручивания внутренней гайки на колодке хватает надолго, но если вы выставили 4 щелчка, а потом, проверив, убедились, что этого по-прежнему мало — стоит подумать о замене тормозных колодок. Такая замена — операция чуть более сложная, поэтому неуверенным в себе новичкам-автолюбителям следует обратиться в СТО. Для более опытных замена труда также не составит.

Ручной тормоз на автомобиле — рычаг справа от водителя, которым на длительной стоянке дополнительно фиксируют автомобиль. Со временем он ослабляется, и для прочной фиксации надо его сильнее затягивать. В то же время отрегулировать его самостоятельно может даже начинающий автолюбитель.

Способы проверки

Ручник на большинстве авто должен удерживать автомобиль при 25-процентном уклоне при условии, что он при затяжке издаст от трёх до пяти щелчков храповика.

Если таковых больше, то это верный сигнал того, что настала пора его регулировки.

Другие способы проверки:

1. Поставив машину на ровную площадку, нужно натянуть ручник на Ладе Калине. Рычаг переключения передач следует установить в нейтральное положение. Далее нужно попытаться сдвинуть автомобиль с места. Если эта попытка удалась, то регулировку ручника на Калине нужно произвести, не откладывая это мероприятие в долгий ящик.
2. Старый, как мир способ: попытаться тронуться с места при затянутом стояночном тормозе. Если машина будет «вставать на дыбы» — попытку следует прекратить, поскольку в таком случае натяжка ручника на Калине в полном порядке. Этот метод, правда, не все одобряю. Но с таким сталкивались все, кто хоть раз да забыл о ручнике, когда трогался с места.

Можно ещё, завесив колёса, попытаться провернуть их поочерёдно самостоятельно при затянутом ручнике. Если колесо крайне тяжело прокрутить, то тормоз не нуждается в подтяжке, а когда чересчур легко — то пора это исправить.

Устраняем неисправность стояночного тормоза

Большинство причин неисправностей ручника устраняются регулировкой длины привода и заменой барабанных тормозных колодок.

Если ручник блокирует колёса после второго щелчка, то удлиняем трос. Если после 5–6, то укорачиваем. Такую работу под силу выполнить самостоятельно. Регулировку легче сделать на эстакаде или смотровой яме. Необходимые инструменты: рожковый и накидной ключи на 13, вороток с удлинителем, головки на 10 и 13, средство для устранения ржавчины типа WD-40.

Регулировка ручника на Лада Калина

1. Опустить рычаг ручника вниз.
2. Снять глушитель с резиновых подушек.
3. Обработать резьбовые соединения WD-40.
4. Окрутить защитный экран на днище кузова с помощью головки на 10. Он крепится четырьмя болтами (см. фото).

Защитный экран крепится 4 болтами. Откручивать головкой на 10

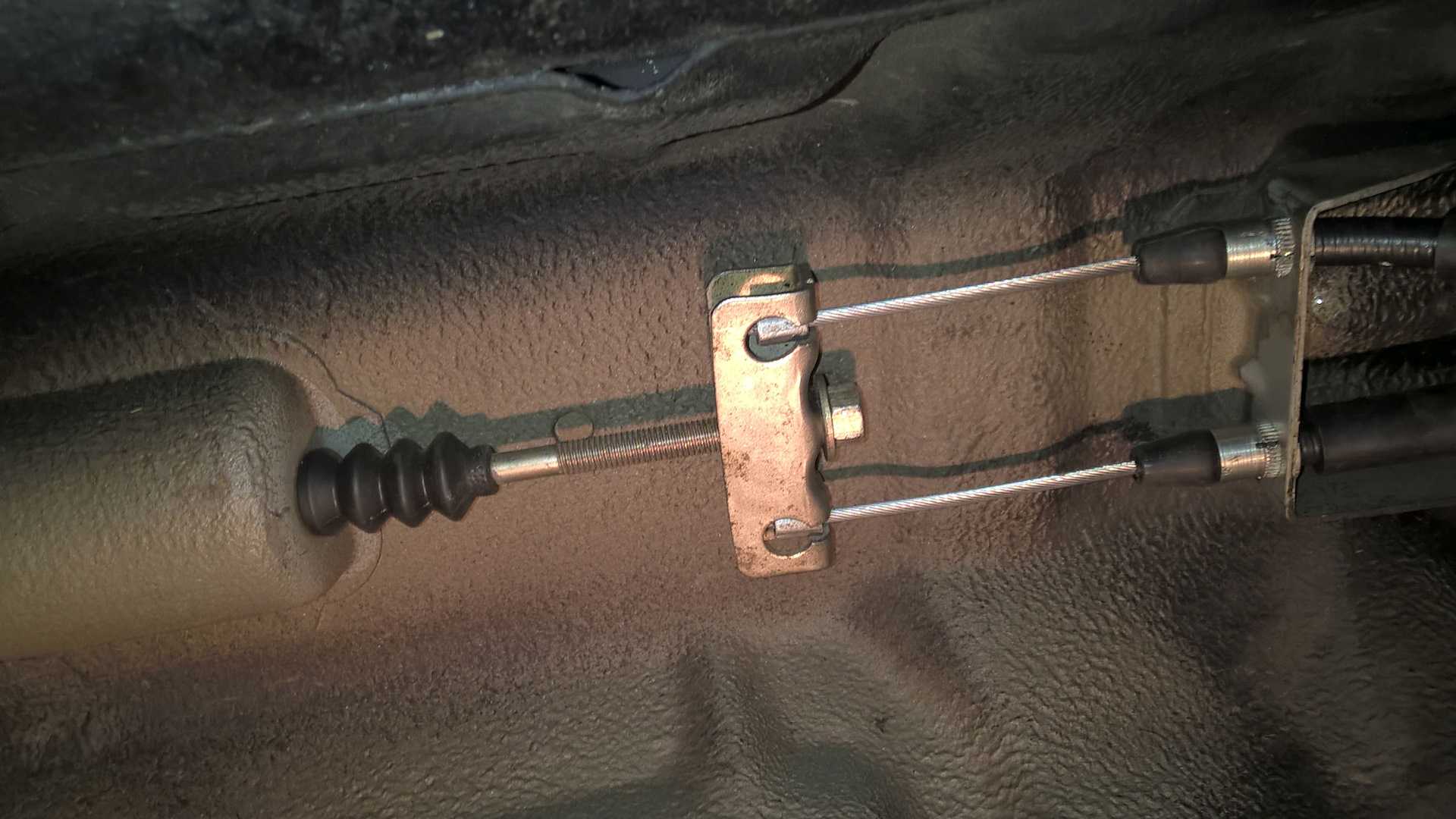

Тяга, уравнитель и два тормозных троса

Ключом на 13 откручиваем контргайку на тяге стояночного тормоза

Видео по процедуре регулировки ручника на Калине

1. После замены элементов тормозной системы — колодок, дисков, троса.
2. После регулировки расположения колодок.
3. После обратной установки изделия для регулировки.
4. В случае чрезмерного увеличения хода тормозного рычага.

В большинстве случаев от проблем защищает регулировка. К замене надо прибегать, только если вышесказанное не помогает. С рядом неисправностей можно справиться исключительно методом замены ручника или отдельных его частей.

Так, если при использовании стояночного тормоза рычаг затягивается до конца, но это не даёт никакого эффекта — скорей всего, трос порвался. С этим поможет справиться только замена элемента. А вот если рычаг просто не поднимается и машина не фиксируется на своём месте, трос просто заклинил — удастся обойтись без сложностей.

1. После замены элементов тормозной системы — колодок, дисков, троса.
2. После регулировки расположения колодок.
3. После обратной установки изделия для регулировки.
4. В случае чрезмерного увеличения хода тормозного рычага.

В большинстве случаев от проблем защищает регулировка. К замене надо прибегать, только если вышесказанное не помогает. С рядом неисправностей можно справиться исключительно методом замены ручника или отдельных его частей.

Так, если при использовании стояночного тормоза рычаг затягивается до конца, но это не даёт никакого эффекта — скорей всего, трос порвался. С этим поможет справиться только замена элемента. А вот если рычаг просто не поднимается и машина не фиксируется на своём месте, трос просто заклинил — удастся обойтись без сложностей.

Важность исправности

Большинство водителей редко пользуются стояночным тормозом, уповая на надёжность установки автомобиля «на трансмиссию» — включив низшую переднюю или заднюю передачу. Это в какой-то степени решает проблему, но не всегда.

Когда этого не стоит делать?

1. При парковке или аварийной остановке машины на подъёме или склоне. В таком случае машину удерживают комбинированно: как на скорости (передаче), так и на ручном тормозе.
2. При не очень удачном развороте на узкой дороге, особенно когда машина уже немного продвинулась в кювет (задом или передом). Это особенно свойственно неопытным водителям.
3. При стоянке на светофоре в ожидании зелёного света — чтобы не держать машину тормозами.
4. При вынужденном трогании с места на подъёме и т. д.

Возможно, вас также заинтересует статья нашего специалиста, в которой подробно описывается датчик положения коленчатого вала.

Без ручного тормоза не произвести так называемый «полицейский разворот» — это иногда нужно, и не только одной полиции, поскольку ситуации на дороги могут возникнуть самые разные.

Он необходим даже самого опытному водителю, не говоря уже о новичках.

Как подтянуть ручник на лада калина

Для подтяжки и регулировки ручного тормоза всё просто. С инструментария понадобится один только ключ на 10 и два ключа на 13. Поскольку, регулировочный механизм находится под защитой и прикреплен болтами, может пригодиться средство – WD-40. Подтягивать ручник придётся после замены задних тормозных колодок.

Итак, рассмотрим последовательность действий:

1. При помощи ключа на 10, лучше использовать головку с трещоткой, откручиваем защиту. Поскольку она находится под постоянным воздействием окружающей среды (воды, грязи, снега), болт мог заржаветь. Вот здесь и понадобится ВД-40.

   Защита регулировочных болтов ручника

2. При помощи ключа на 13 на несколько витков откручиваем наружную гайку регулировки троса.

   Регулировочная гайка ручного тормоза

3. Внутренней гайкой, крутим по часовой стрелке, производим подтяжку троса.

   Регулируем ключом момент тросов

4. Когда все сделано, фиксируем это наружной гайкой закрутив ее к внутренней.
5. Собираем всё обратно.

   Одеваем защиту на место

Таким образом, трос подтянут и ручник отрегулирован.

Замена троса сцепления на Калине и Приоре. Пора этому учиться

• Гаечные ключи (8, 17);
• Штангенциркуль;
• Линейка;
• Шлицевая отвертка.

• Внизу приборной панели с помощью ключей на 8 откручивают гайку, крепящую упор тросика на педаль. После этого, снимается упор с кронштейна;
• Снимается стопорная скоба с педального пальца (сцепление). Обязательно демонтируется механизм, компенсирующий изнашивание фрикционных дисковых накладок;
• С пальца демонтировать втулку. Она обычно подвержена изнашиванию. Поэтому, если при осмотре, найдутся следы повреждений и выработки на пластике, следует поставить новую. Обязательно до монтажа обильное смазывание втулки литолом или любой другой похожей смазкой;
• Из отсека под мотор следует вытащить через щитовое отверстие уплотнитель, делать это удобнее пользуясь отверткой;
• Тянем наконечник тросика (направленность по движению), затем выводим из зацепления с вилкой отключения сцепления;
• С помощью ключей на 17 откручиваем крепление наконечника от кронштейна, расположенного на коробке передач. Непременно нужно удерживать вторую гайку от прокручивания;
• Вытаскивается наконечник. Далее извлекается тросик через щитовое отверстие.

Новый тросик пропускается через щитовое отверстие. Сразу закрепляют на педали приспособление, компенсирующее изнашивание;
Закрепляется тросовый упор к креплению педали;
В щит устанавливается уплотнитель;
Устанавливается (максимально аккуратно) наконечник кожуха тросика в крепление (расположен на коробке передач). Обязательно сразу затягивайте гайку его крепящую;
К наконечнику, расположенному снизу, накручивается поводок

Обратите внимание, чтобы наконечник выпирал касательно поводка на 1 миллиметр. До установки, обильно смажьте наконечник пластичной смазкой;
Тросик привода устанавливается в изначальном расположении. Для этого, в обязательном порядке передвиньте нижний наконечник по ходу машины

Удержите его в таком расположении, и измеряйте штангенциркулем расстояние от поводка до вилки. Фактически таковое не должно превышать 27 мм. Если этот показатель отличается, то следует довернуть наконечник в необходимую сторону;
Наконечник тросика вводим в зацепление с пазом вилки, выключающей сцепление. Далее его отпускают, от действия пружины он должен стать на место. Никакого прогала между вилкой и наконечником быть не должно;
Нажимают несколько раз на сцепление до упора. В завершение, еще производят проверку настроек. При необходимости, еще раз проводят регулировку.

Для этого, в обязательном порядке передвиньте нижний наконечник по ходу машины. Удержите его в таком расположении, и измеряйте штангенциркулем расстояние от поводка до вилки. Фактически таковое не должно превышать 27 мм. Если этот показатель отличается, то следует довернуть наконечник в необходимую сторону;
Наконечник тросика вводим в зацепление с пазом вилки, выключающей сцепление. Далее его отпускают, от действия пружины он должен стать на место. Никакого прогала между вилкой и наконечником быть не должно;
Нажимают несколько раз на сцепление до упора. В завершение, еще производят проверку настроек. При необходимости, еще раз проводят регулировку.

AutoFlit.ru
