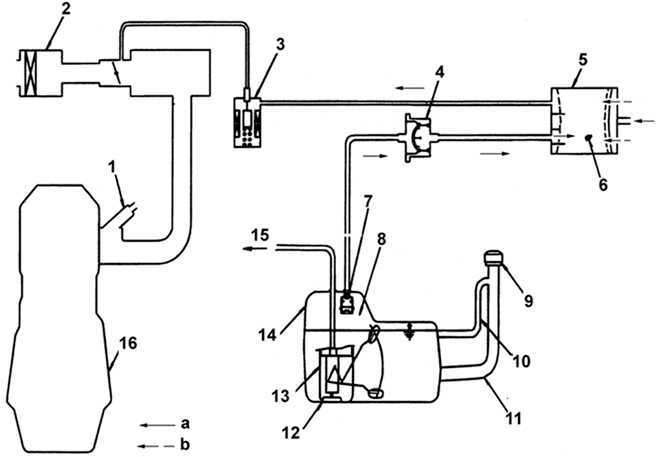

Особенности конструкции топливной системы автомобиля газель

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру.Вот этот провод следует всегда держать на контроле. Источник

Чинится такая неисправность при обнаружении достаточно легко:

1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
2. Зачищаете;
3. Прикручиваете новый контакт;
4. Изолируете;
5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

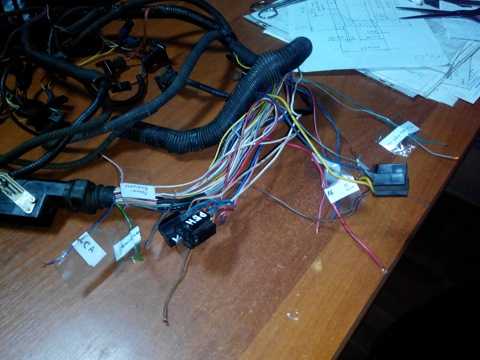

Отключили старый провод на машине – отметьте его на новой. Такой подход существенно упростит работу и поможет избежать ошибок

Порядок подключения патрубков к карбюратору К151Д

Карбюраторный узел (КУ) в модификации К151Д по внешнему виду, конструкции и многим компонентам идентичен модели К151С, которая устанавливалась на моторы ЗМЗ-402. Само по себе устройство не отличается большой сложностью, тем более, его просто устанавливать, но у некоторых водителей (автовладельцев) возникают трудности с подключением шлангов, так как здесь их достаточно много.

Остановимся на этом вопросе подробнее, рассмотрим с помощью схем (фото), куда подключаются патрубки, и для чего каждый из штуцеров нужен:

• на первой картинке: №1 – для основного шланга подачи топлива, №2 – для «обратки», №3 – для патрубка вентиляции картера, №4 – для подсоединения электромагнитного клапана (ЭМК) экономайзера холостого хода;
• на второй картинке: №5 – для подсоединения к ЭМК экономайзера (второй отвод), №6 – для соединения с клапаном рециркуляции ОГ (отработавших газов).

Первые два штуцера – самые важные, предназначены для подключения шлангов подачи и отвода лишнего топлива, между собой их перепутывать нельзя, так как «обратка» оснащается клапаном, и топливо по ней поступать в КУ из бензобака не будет, мотор не заведется. Под номером три подсоединяется патрубок принудительного отвода картерных газов из двигателя, которые подпадают под действием разрежения во впускной коллектор. Так как этот отвод размещается в нижней части корпуса, в сам карбюраторный узел картерные газы не поступают.

Под номерами 4 и 5 (они на разных картинках) – отводы со шлангами, с помощью которых подключается ЭМК для управления экономайзером ХХ (холостого хода), этот клапан нередко ломается (правда, может выйти из строя и предохранитель). К тому же считается, что он не играет большой роли, практически не влияет на экономию горючего, и его часто отключают, зацикливая трубкой отводы между собой. Оставлять без подключения штуцеры свободно или глушить их нельзя – двигатель будет глохнуть, работать со значительными перебоями, потеряет мощность.

Номер 6 – самый «необязательный» из всех отводов, так как клапан рециркуляции влияет только на экологичность выхлопа отработанных газов, к тому же это устройство не всегда устанавливается на автомобиле. При желании штуцер №6 можно заглушить, но вовсе не обязательно, если его оставить открытым, ничего не изменится, на работу ДВС никак не повлияет.

Снятие карбюратора на автомобиле с двигателем ЗМЗ-4063

Снятие и установка заводского КУ на 406-м двигателе выполняются достаточно просто, все операции производятся в следующем порядке:

• при заглушенном двигателе снимаем корпус воздушного фильтра: сначала шланг картерных газов, затем верхнюю часть (пять защелок), нижнюю «банку» (три гайки или болта на 10);
• отсоединяем все шланги, в том числе и топливные, а также тросы подсоса и газа;
• откручиваем четыре гайки крепления самого узла;
• корпус КУ может прикипеть к посадочному месту, в таком случае нужно его попробовать расшатать из стороны в сторону, можно аккуратно снизу поддеть монтировкой, стучать не рекомендуется.

Установка производится в порядке, обратном снятию, как видим, все здесь очень просто.

Конструкция и особенности

Двигатель 406 (карбюраторный) работает на бензине. Он имеет 16 клапанов и 4 поршня. Впрыск регулирует встроенная электронная система.

Во время создания данного силового агрегата производитель решил выделить его и добавить особенности. Таковой можно считать расположение валов вверху цилиндрового блока. Свечи зажигания находятся по центру. За счет использования новой системы впрыска и камеры сгорания сжатие было увеличено до 9,3. Также произвели замену системы питания карбюраторного типа.

За счет некоторых манипуляций был снижен расход топлива. Однако ходили слухи, что мощность одной модели автомобиля марки «Волга» (двигатель 406 ставился и на нее) была завышена специально и искусственным путем.

Возможности силового агрегата

Владельцев авто «Газель-405» двигатель-инжектор впечатляет, особенно показателем расхода горючего. Он составляет от 8 литров по трассе до 13 в смешанном цикле при езде по городу. Также экономно расходуется масло: примерно 100 грамм на тысячу километров. В одноточечной системе коллектор оборудован только одной форсункой на все цилиндры. В распределенном блоке каждый из них имеется свой коллектор. А при непосредственном впрыске топливо подается напрямую к цилиндрам как у дизельного мотора.

Инжекторные автомобили более экономичны, так как происходит точное дозирование. Кроме того, экологичность выхлопных газов, поступающих в окружающую среду, соответствует стандарту «Евро 3», показатель мощности увеличивается на 10%.

Данный силовой агрегат адаптирован к отечественным климатическим условиям. Он хорошо переносит жару, сильный холод и резкие температурные колебания. Силовая установка четко и надежно функционирует в самых суровых и сложных климатических поясах. Она без проблем запускается в сильный мороз.

Проблемы с подачей бензина – общие симптомы

Неисправности системы топливоподачи условно делятся на 2 категории:

1. Горючая смесь вообще не подается в цилиндры.
2. Бензин поступает с перебоями либо под недостаточным давлением.

В первом случае двигатель не заводится и не схватывает в процессе вращения стартером, то есть, не подает признаков жизни. В подобной ситуации определить причину поломки всегда проще.

Когда топливо попадает в цилиндры в недостаточном количестве, проявляются следующие симптомы:

• запуск силового агрегата «на холодную» сильно затруднен, мотор схватывает и «чихает», заводится с 3–10 попыток;
• холостой ход нестабилен, двигатель «троит»;
• динамичный разгон становится невозможным – резкое открытие дросселя вызывает длительный провал и замедление;
• когда водитель отпускает педаль акселератора, мотор зачастую глохнет;
• машина с трудом преодолевает подъемы и медленно разгоняется при полной загрузке.

Причиной перечисленных явлений могут стать неисправности топливного насоса либо других элементов системы, причем первичные симптомы практически одинаковы. Для проведения точной диагностики нужно понимать, как устроена система питания автомобиля.

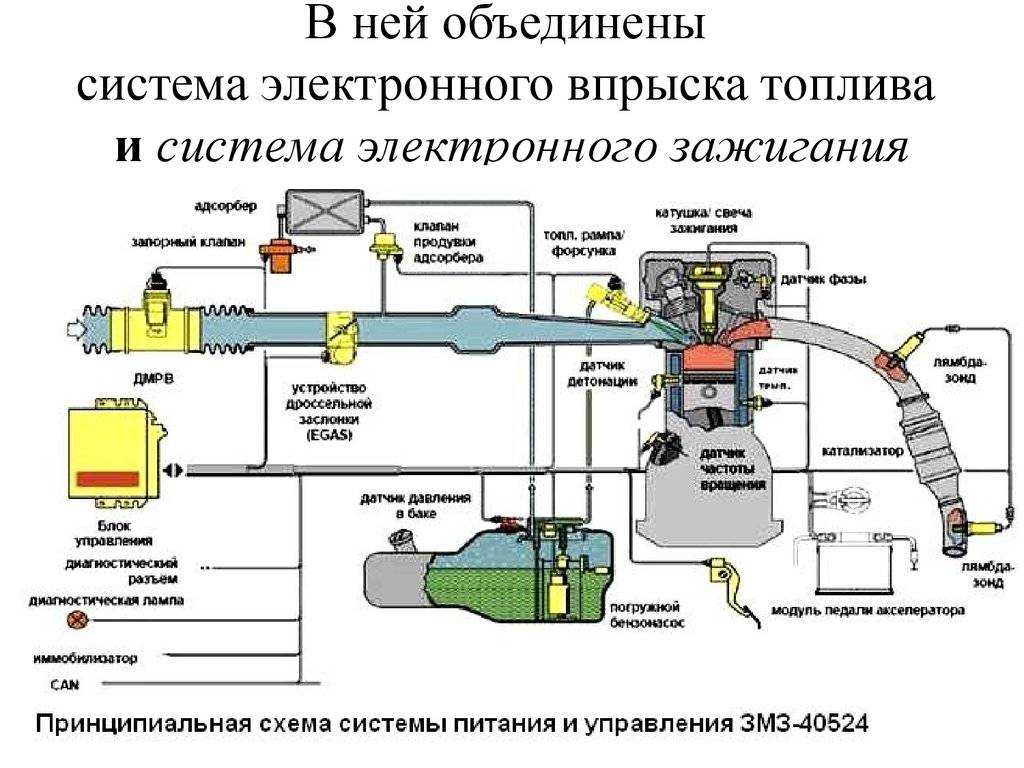

Принципиальные понятия

Открыв капот Газель 405 можно увидеть огромную массу проводов, особенно если там установлен инжектор. Как известно, принцип работы инжекторного мотора сильно отличается от карбюраторного и включает в себя массу электрических элементов, найти которые может помочь только электросхема. Она выглядит как большая карта, на которой отмечены все провода и кабели, что проложены в машине, куда и откуда они следуют, что за чем подключается. Необходимость в составлении этих схем связана с тем, что в автомобиле используется переменный ток, и просто так здесь не разобраться. Графически на схеме Газель 405 можно увидеть абсолютно все элементы, как основные (аккумулятор,прерыватель распределитель, катушка зажигания, стартер, генератор, свечи), так и все побочные (фары, дворники, радио, стеклоподъёмники и прочее).

Как снять форсунки на ГАЗелях с ЗМЗ 405 и Камминз

После того как определили, что неисправен один или несколько распылителей, лучше всего их заменить новыми или отремонтировать. Исходя из низкого качества бензина и солярки, распылители редко служат дольше 100 тыс. км пробега на дизелях. На бензиновых — до 80 тыс. км. Процедура замены не отличается сложностью. Это может сделать даже начинающий автомобилист.

Демонтаж форсунок из инжекторных моторов ЗМЗ 405

Прежде всего следует подготовить необходимые для работы инструменты:

• тонкую шлицевую отвёртку;
• рожковые ключи на «10» и «13»;
• небольшую пустую ёмкость для слива бензина;
• шило.

Действия выполняются в определённом порядке:

1. Автомобиль устанавливается на ровном месте.
2. В топливной магистрали сбрасывается давление. Для этого следует обесточить бензонасос, чтобы он не функционировал. Заводится движок и работает до тех пор, пока не сгорит всё оставшееся топливо. Мотор должен заглохнуть.
3. От аккумулятора отсоединяется «минусовой» провод.
4. От дроссельного патрубка отсоединятся подводящий воздуховод и трос, управляющий приводом воздушной заслонки.
5. Ослабляется хомут и отсоединяется отводящий нижний шланг с регулятора холостого хода.

   Отвёрткой ослабляется хомут шланга

6. Снимается рукав, вентилирующий картер.

   Ослабляется крепёж и снимается шланг картерной вентиляции

7. Отсоединяется трубка вакуумного усилителя тормозной системы.

   Ослабляется хомут и отключается шланг вакуумного усилителя

8. Ослабляется хомут и снимается шланг регулятора давления горючего.

   Откручивается крепёж, снимается шланг регулятора давления топлива

9. Ключом на «13» отворачиваются все гайки со шпилек впускного коллектора. Снимаются провода «минуса», после них — впускной коллектор.

   Снимаются все гайки и наконечники проводов «массы»

10. От штуцера рампы отсоединяется бензошланг подачи бензина.

    От рампы отключается топливный шланг

11. С патрубка системы холостого хода снимается шланг вентиляции картера.

    Снимается шланг, вентилирующий картер

12. От регулятора давления горючего отсоединяется сливной бензошланг.

    С устройства, регулирующего давление, снимается шланг

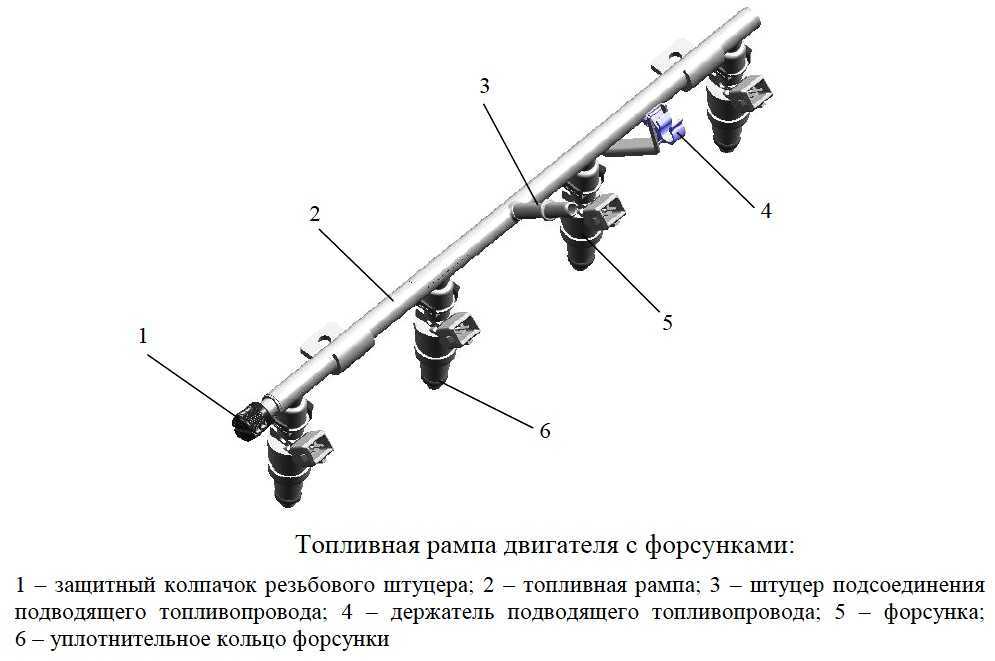

13. Откручиваются винты крепления, снимается топливная рампа.

    Откручиваются крепёжные винты и снимается рампа

14. Пружинная защёлка колодки поддевается шилом, разъём кабеля управления вынимается из гнезда инжектора.

    Разъём управляющего кабеля вынимается из гнезда распылителя

15. Форсунка извлекается из коллектора.

    Инжектор вынимается из гнезда коллектора

Установка нового распылителя и сборка производится в обратном порядке.

Как извлечь форсунки из дизельных двигателей Cummins

Провести на движке «Камминз» демонтаж форсунок очень просто. Владелец авто сможет снять инжекторы, даже если этого не делал раньше. Достаточно иметь:

• гаечные ключи на «17» и «13»;
• тонкую шлицевую отвёртку.

Затем выполнить несколько несложных действий:

1. Шлицевой отвёрткой демонтируются фиксаторы, которые держат шланг обратного слива дизтоплива.
2. Снимаются электрические разъёмы инжекторов, для этого нужно нажать на их фиксаторы.
3. Ключом на «13» удерживаются фиксирующие гайки штуцеров, одновременно ключом на «17» откручиваются гайки топливных трубок.

   Места расположения фиксаторов и гаек, которые нужно открутить и снять

4. Ослабляются фиксирующие гайки топливных трубок на рампе, трубки отводятся в сторону.
5. Болты фиксаторов форсунок откручиваются ключом на «13» и аккуратно вынимаются из гнёзд, чтобы не повредить их резиновые манжеты.

   Чтобы отвести в сторону топливные трубки, нужно ослабить гайки, крепящие их к рампе

6. Инжекторы аккуратно вынимаются из своих гнёзд, чтобы не испортить резиновые уплотнители, расположенные в нижней части форсунок. Для этого нужно слегка стронуть их с места и поворачивать руками, с небольшими усилиями раскачивая в разных направлениях.

   Инжекторы аккуратно извлекаются из своих гнёзд

Как заменить своими руками

В большинстве случаев фильтрующие элементы реально заменить непрофессионалу самостоятельно.

Где находится

Наиболее простые фильтры устанавливаются перед карбюраторами. Их легко менять. Инжекторные двигатели требуют более качественной тонкой очистки из-за повышенного давления внутри системы впрыска. Помещенные внутрь металлического корпуса фильтрующие элементы устанавливаются под  днищем автомобиля. Для его замены понадобится смотровая яма или подъемник.

Топливное оборудование дизелей является очень чувствительным к качеству солярки, поэтому здесь используется фильтры особой конструкции, которые должны помимо основной функции выводить воду из состава топлива. Кроме того, солярка содержит парафины, которые на морозе могут кристаллизоваться. Поэтому многие дизельные фильтры для топлива имеют подогрев. Они устанавливаются между топливным насосом и двигателем.

Для замены топливного фильтра на бензиновом или дизельном автомобиле понадобится самый простой набор инструментов.

Как заменить самостоятельно для бензинового мотора

Здесь будут нужны:

• гаечные ключи;
• плоскогубцы;
• отвертка.

На большинстве современных бензиновых автомобилей используется два топливных фильтра. Сеточка грубой очистки, как и насос, помещается внутри топливного бака. Второй элемент устанавливается под днищем авто.

Для замены сеточки внутри топливной емкости авто нужно действовать следующим образом:

• снять с аккумулятора клеммы и заднее сидение авто;
• открутить декоративную прокладку;
• отключить предохранитель бензонасоса для понижения давления внутри топливной системы;
• отсоединить топливные магистрали;
• вытянуть насос, освободить сеточку и заменить ее.

Расположенный под днищем авто элемент тонкой очистки топлива меняется в таком порядке:

• вначале демонтировать наконечники соединительных трубок;
• ослабить крепление, открутив гайку;
• отсоединить трубки от топливного фильтра;
• снять старый элемент, установить новое фильтрующее устройство.

Новый фильтр тонкой очистки топлива нужно устанавливать строго по стрелке, которая показывает направление движения горючего от бака к двигателю.

Для снятия топливного фильтра с авто, оснащенного системой с инжектором, нужно всего лишь открутить хомуты, отсоединить соединительные трубки по сторонам. Для снятия сетки грубой очистки придется доставать насос, разбирать корпус топливной станции.

Чтобы заменить фильтр на современном бензиновом автомобиле своими руками, нужно действовать следующим образом:

1. Вначале необходимо снизить давление внутри топливной магистрали. Для этого нужно отключить предохранитель, отвечающий за топливный насос. Затем завести автомобиль, дать поработать мотору до тех пор, пока он не заглохнет. Произвести повторный запуск с нулевым результатом.
2. Добраться до топливного насоса. Если он расположен в подкапотном пространстве, то для этого придется снять крышку воздушного фильтра. Топливный фильтрующий элемент расположен внутри или поблизости помпы.
3. На следующем этапе нужно отсоединить все шланги от фильтра, открутить его крепление. Под автомобиль в этом месте нужно подставить какую-то емкость для слива остатков топлива. Затем нужно демонтировать элемент.
4. Залить новый фильтр горючим, смазать его уплотнительные кольца. Установку требуется производить в обратном порядке. Лучше закрутить фильтрующий элемент от руки, подсоединить все трубки и шланги.
5. После этого вставить предохранитель насоса, повернуть ключ зажигания, но не запускать двигатель. Такие действия восстановят рабочее давление внутри топливной системы.
6. Перевести рычаг переключения передач в нейтральное положение. Выжать акселератор до упора и завести мотор. Это нужно для того, чтобы удалить воздушные пробки. Двигатель может заглохнуть. Требуется несколько раз повторить эту процедуру. Если загорится «Check engine», то это можно считать вполне нормальным явлением.
7. После поездки на авто рекомендуется проверить фильтр на герметичность. Любые подтеки должны отсутствовать.

Для дизельного мотора

Данные силовые агрегаты отличаются особой требовательностью к качеству солярки. При этом дизельное топливо содержит множество разных примесей, парафин и влагу. Для замены топливного фильтра понадобится ручной подкачивающий насос, емкость для слива горючего.

Здесь процедура замены достаточно простая:

• вначале нужно открутить все крепежи, ослабить хомуты;
• отсоединить от корпуса топливные шланги, снять разъем водного датчика;
• после этого установить новый фильтр, ориентируясь по стрелкам на корпусе.

В случае съемного фильтрующего элемента нужно промыть элемент изнутри, избавившись от мусора и грязи.

Важность схем

Понять какую принципиальную важность имеет электросхема Газель 405 можно просто исходя из того насколько часто приходится чинить этот автомобиль. Ведь, как правило, покупается он не для личных нужд, а как коммерческая машина

Это означает, что ездит он каждый день. Еще нужно делать поправку на то в каких условиях ездят Газели, и как их обычно эксплуатируют:

• Подверженность природным условиям (нарушение изоляции проводов, короткие замыкания).
• Низкое качество сборки (дешевые и плохие провода, которые не служат долго).
• Плохое топливо, которое пагубно влияет на электрические составляющее зажигания и впрыска.

И только воспользовавшись схемой электрооборудования можно разобраться в том, где находится какой прибор и какие провода к нему подходят.

Просто банально два замкнутых проводка вполне могут сделать такое замыкание, так что перед тем, как лезть под капот Газели всегда нужно приготовить заранее схему.

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его

Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками

Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко

Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко

Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

Схема соединения жгута проводов системы управления двигателем ГАЗель-Бизнес

Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Другие изменения связаны с расположением органов управления и на них, пожалуй, не стоит останавливаться.

Для работы системы зажигания ДВС была необходима подача питания на катушку зажигания, трамблер и коммутатор

Более простое оформление значительно разгружает внимание водителя. КАК ТЕЧЁТ ТОК В СХЕМЕ — Читаем Электрические Схемы 1 часть

Топливные элементы

Стоит понимать, что практически все элементы влияют на пуск мотора. Например, поскольку «Газель» выпускалась как карбюраторная, так и инжекторная, то элементы впрыска будут разные. А значит, здесь и причины возможных поломок будут не одинаковые.

Двигатель «Газель-406» — инжекторная версия транспортного средства. На нем установлены форсунки, которые и могут послужить источником проблемы. Если не проводилась чистка, то, скорее всего, форсунки загрязнились. Чтобы исправить это, необходимо снять детали с машины и отправить их на чистку. Если в процессе восстановления работоспособности форсунок оказалось, что изделие не подлежит ремонту, то его необходимо заменить.

Неисправность бензонасоса может быть связана с поломкой внутри модуля. Чтобы проверить, качает ли насос, необходимо сесть за руль машины, повернуть ключ зажигания во второе положение. При этом сзади должен начаться характерный шум, который будет означать, что насос находится в рабочем состоянии.

Особое внимание стоит уделить состоянию топливного фильтра. Согласно сервисных манулов и рекомендаций завода-изготовителя, фильтрующий элемент топлива необходимо менять каждые 40 000 км пробега

Если этого не делать, то фильтр забивается и плохо пропускает горючее, из-за чего появляется обедненная смесь в цилиндрах, или бензин и вовсе не попадает для воспламенения.
